粤教版高中物理选择性必修第一册第4章章末综合提升课件

这是一份粤教版高中物理选择性必修第一册第4章章末综合提升课件，共25页。

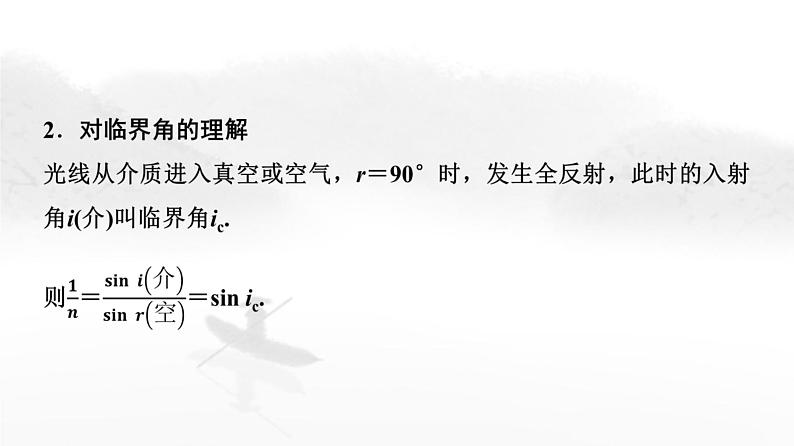

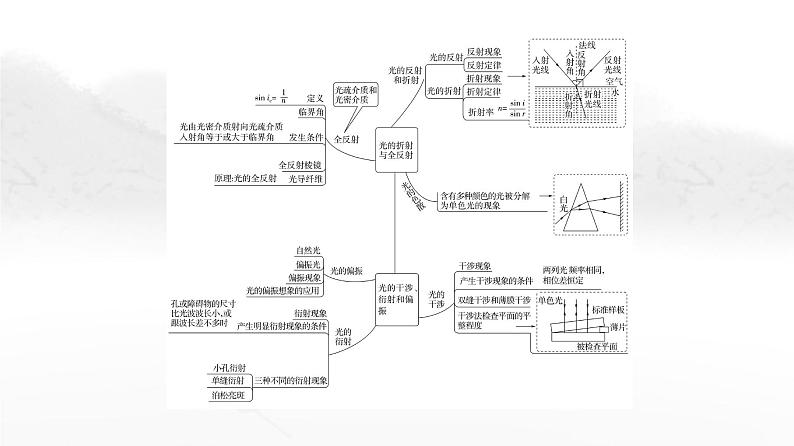

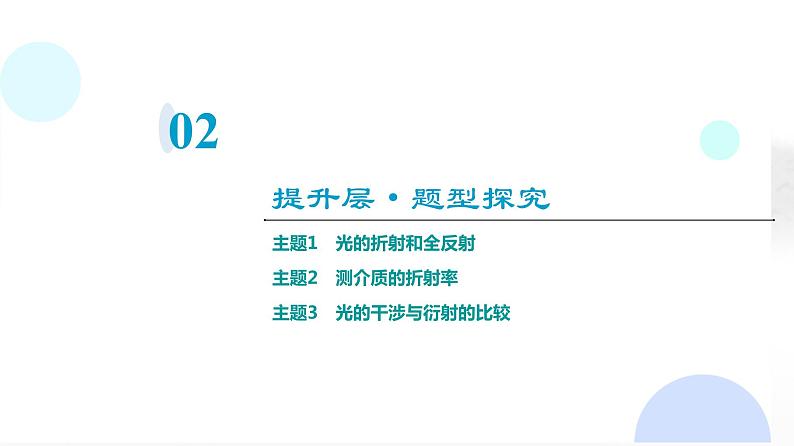

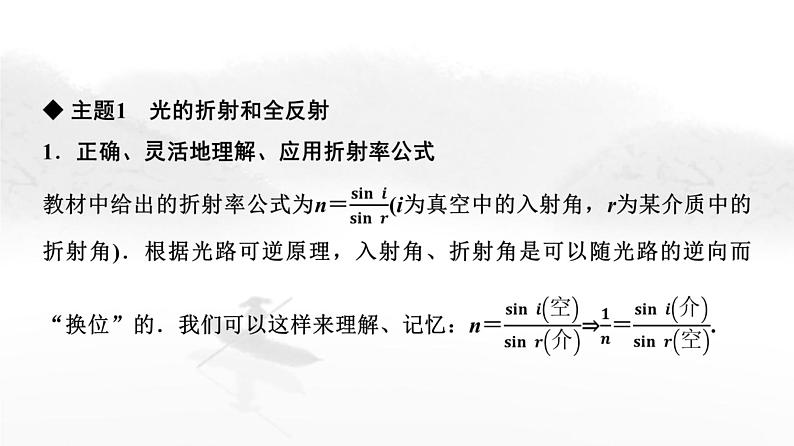

第四章　光及其应用章末综合提升巩固层·知识整合01提升层·题型探究02主题1　光的折射和全反射主题2　测介质的折射率主题3　光的干涉与衍射的比较     解答全反射类问题的技巧(1)光必须从光密介质射入光疏介质．(2)入射角大于或等于临界角．(3)利用好光路图中的临界光线，准确地判断出恰好发生全反射的光路图是解题的关键，且在作光路图时尽量与实际相符，这样更有利于问题的分析．     【典例2】　如图甲所示，某同学在“测定玻璃的折射率”的实验中，先将白纸平铺在木板上并用图钉固定，玻璃砖平放在白纸上，然后在白纸上确定玻璃砖的界面aa′和bb′.O为直线AO与aa′的交点．在直线OA上竖直地插上P1、P2两枚大头针．(1)该同学接下来要完成的必要步骤有________．A．插上大头针P3，使P3仅挡住P2的像B．插上大头针P3，使P3挡住P1的像和P2的像C．插上大头针P4，使P4仅挡住P3D．插上大头针P4，使P4挡住P3和P1、P2的像[解析]　该同学接下来要完成的必要步骤有：确定P3大头针的位置的方法是插上大头针P3，使P3能挡住P1、P2的像．确定P4大头针的位置的方法是大头针P4能挡住P3和P1、P2的像．故该同学接下来要完成的必要步骤有BD.　BD(2)过P3、P4作直线交bb′于O′，过O′作垂直于bb′的直线NN′，连接OO′.测量图中角α和β的大小．则玻璃砖的折射率n＝________.  (3)如图乙所示，该同学在实验中将玻璃砖界面aa′和bb′的间距画得过宽．若其他操作正确，则折射率的测量值__________准确值(选填“大于”“小于”或“等于”)． 小于(4)另一位同学准确地画好玻璃砖界面aa′和bb′后，实验过程中不慎将玻璃砖向下平移了一些．如图丙所示，若其他操作均正确，则折射率的测量值_______准确值(选填“大于”“小于”或“等于”)．[解析]　如图所示，虚线表示将玻璃砖向下平移后实际的光路图，而实线是作图时所采用的光路图，通过比较发现，入射角和折射角没有变化，则由折射定律得知，该同学测得的折射率将不变．等于 主题3　光的干涉与衍射的比较【典例3】　(多选)用激光做单缝衍射实验和双缝干涉实验，比普通光源效果更好，图像更清晰．如果将感光元件置于光屏上，则不仅能在光屏上看到彩色条纹，还能通过感光元件中的信号转换，在电脑上看到光强的分布情况．下列说法正确的是(　　)A．当做单缝实验时，光强分布图如乙所示B．当做单缝实验时，光强分布图如丙所示C．当做双缝实验时，光强分布图如乙所示D．当做双缝实验时，光强分布图如丙所示√√AD　[当做单缝实验时，中间是亮条纹，往两侧条纹亮度逐渐降低，且亮条纹的宽度不等，所以其光强分布图如乙所示，故A正确，B错误；当做双缝实验时，在屏上呈现的是宽度相等的亮条纹，所以其光强分布图如丙所示，故C错误，D正确．]如何分析干涉、衍射图样在分析干涉、衍射图样时，主要注意图样条纹宽度的情况：若条纹宽度相等，则是干涉条纹，若中间条纹最宽，两边越来越窄，则是衍射条纹．
