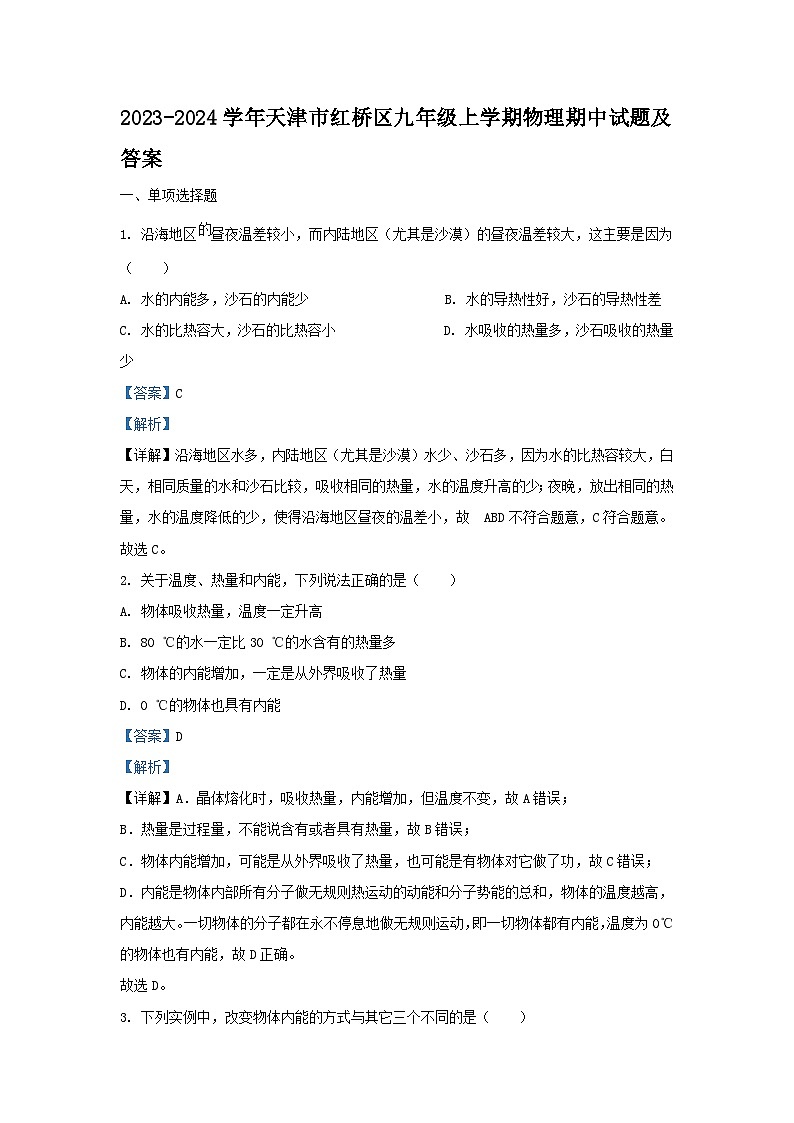

2023-2024学年天津市红桥区九年级上学期物理期中试题及答案

这是一份2023-2024学年天津市红桥区九年级上学期物理期中试题及答案，共17页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。
1. 沿海地区昼夜温差较小，而内陆地区（尤其是沙漠）的昼夜温差较大，这主要是因为（ ）
A. 水的内能多，沙石的内能少B. 水的导热性好，沙石的导热性差
C. 水的比热容大，沙石的比热容小D. 水吸收的热量多，沙石吸收的热量少
【答案】C
【解析】
【详解】沿海地区水多，内陆地区（尤其是沙漠）水少、沙石多，因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小，故 ABD不符合题意，C符合题意。
故选C。
2. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体吸收热量，温度一定升高
B. 80 ℃的水一定比30 ℃的水含有的热量多
C. 物体的内能增加，一定是从外界吸收了热量
D. 0 ℃的物体也具有内能
【答案】D
【解析】
【详解】A．晶体熔化时，吸收热量，内能增加，但温度不变，故A错误；
B．热量是过程量，不能说含有或者具有热量，故B错误；
C．物体内能增加，可能是从外界吸收了热量，也可能是有物体对它做了功，故C错误；
D．内能是物体内部所有分子做无规则热运动的动能和分子势能的总和，物体的温度越高，内能越大。一切物体的分子都在永不停息地做无规则运动，即一切物体都有内能，温度为0℃的物体也有内能，故D正确。
故选D。

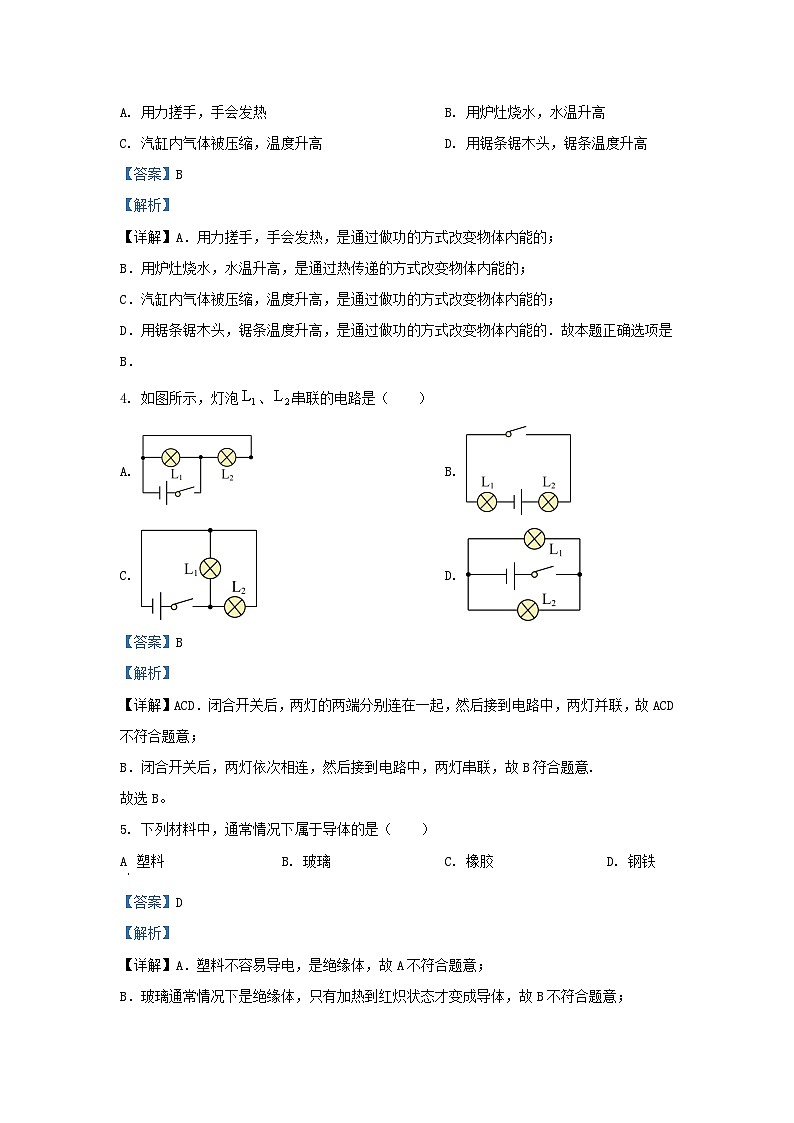

3. 下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A. 用力搓手，手会发热B. 用炉灶烧水，水温升高
C. 汽缸内气体被压缩，温度升高D. 用锯条锯木头，锯条温度升高
【答案】B
【解析】
【详解】A．用力搓手，手会发热，是通过做功的方式改变物体内能的；
B．用炉灶烧水，水温升高，是通过热传递的方式改变物体内能的；
C．汽缸内气体被压缩，温度升高，是通过做功的方式改变物体内能的；
D．用锯条锯木头，锯条温度升高，是通过做功的方式改变物体内能的．故本题正确选项是B．
4. 如图所示，灯泡、串联的电路是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；
B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意.
故选B。
5. 下列材料中，通常情况下属于导体的是（ ）
A 塑料B. 玻璃C. 橡胶D. 钢铁
【答案】D
【解析】
【详解】A．塑料不容易导电，是绝缘体，故A不符合题意；
B．玻璃通常情况下是绝缘体，只有加热到红炽状态才变成导体，故B不符合题意；
C．橡胶是很好的绝缘体，故C不符合题意；
D．钢铁易导电，是很好的导体，故D符合题意。
故选D。

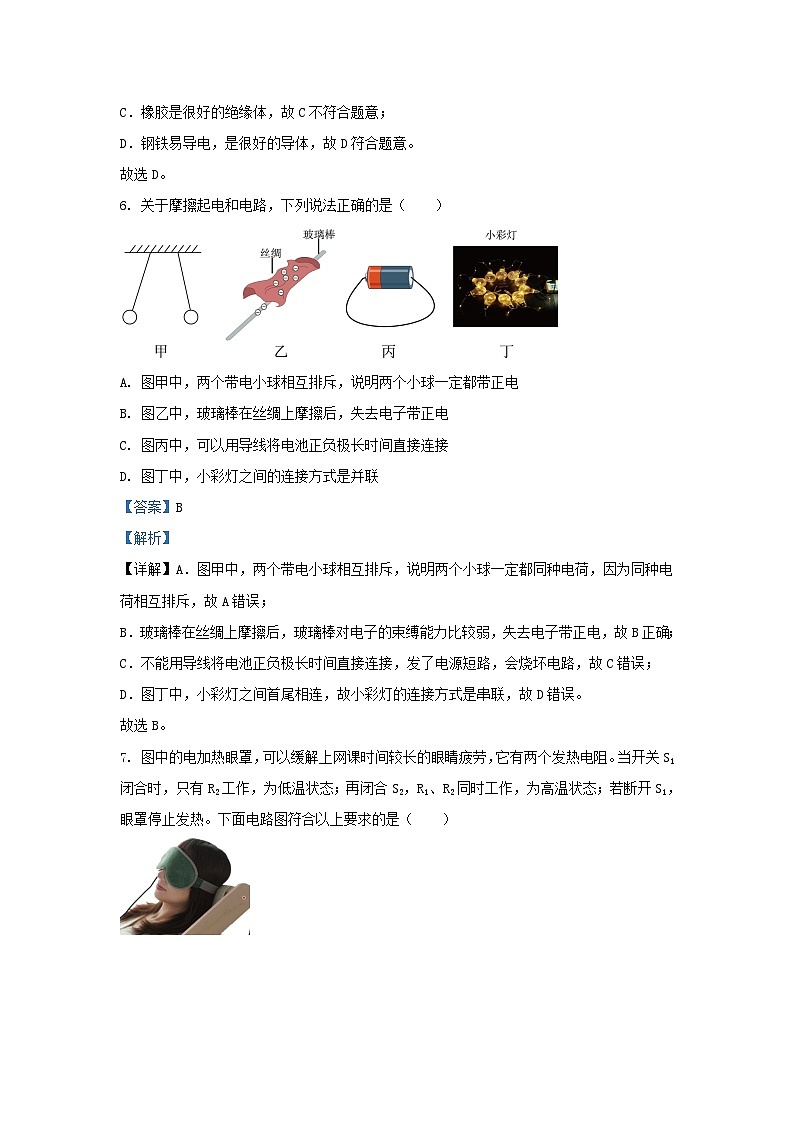

6. 关于摩擦起电和电路，下列说法正确的是（ ）
A. 图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B. 图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C. 图丙中，可以用导线将电池正负极长时间直接连接
D. 图丁中，小彩灯之间的连接方式是并联
【答案】B
【解析】
【详解】A．图甲中，两个带电小球相互排斥，说明两个小球一定都同种电荷，因为同种电荷相互排斥，故A错误；
B．玻璃棒在丝绸上摩擦后，玻璃棒对电子的束缚能力比较弱，失去电子带正电，故B正确；
C．不能用导线将电池正负极长时间直接连接，发了电源短路，会烧坏电路，故C错误；
D．图丁中，小彩灯之间首尾相连，故小彩灯的连接方式是串联，故D错误。
故选B。
7. 图中的电加热眼罩，可以缓解上网课时间较长的眼睛疲劳，它有两个发热电阻。当开关S1闭合时，只有R2工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是（ ）
B.
C.
D.
【答案】C
【解析】
【分析】
【详解】A．经分析可知，R1、R2并联，开关S1位于干路，开关S2位于R1支路。由电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R2工作，故A不符合题意；
B．由电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R1工作，故B不符合题意；
C．由电路图可知，开关S1闭合时，只有R2工作，电路的总电阻最大，总功率最小，为低温状态；再闭合S2后，R1、R2并联同时工作，电路的总电阻最小，总功率最大，为高温状态；若断开S1，电路断路，眼罩停止发热，故C 符合题意；
D．由电路图可知，开关S1闭合时，只有R1工作，再闭合S2后，R1与R2同时工作，故D不符合题意。
故选C。
8. 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．滑片向右移动时，滑动变阻器接入电路的电阻丝变长，滑动变阻器连入电路的电阻变大，故A正确；
B．滑动变阻器同时接上面两个接线柱，滑动变阻器相当于导线，移动滑片，滑动变阻器接入电路的阻值不变，故B错误；
C．滑动变阻器同时接下面两个接线柱，滑动变阻器被连接成定值电阻，移动滑片，滑动变阻器接入电路的阻值不变，故C错误；
D．向右移动滑片时，滑动变阻器接入电路的电阻丝变短，接入电路的滑动变阻器阻值变小，故D错误；
故选A。
9. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（ ）
A. 0.3A，0.2AB. 0.2A，0.3AC. 0.5A，0.3AD. 0.5A，0.2A
【答案】A
【解析】
【详解】由图中可知，小灯泡L1与L2并联，电流表A测干路电流，电流表A1测流过灯泡L1的电流，由题意可知，电流表A的示数为I=0.5A，即干路电流为0.5A，电流表A1的示数为I1=0.3A，即流过灯泡L1的电流为0.3A，由并联电路的电流规律可知，流过灯泡L2的支路电流为
I2=I-I1=0.5A-0.3A=0.2A
故A符合题意，BCD不符合题意。
故选A。
10. 小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（ ）
A. 两只灯泡一直都不亮B. 两只灯泡一直亮
C. 两只灯泡开始都亮，后来不亮D. 两只灯泡开始都亮，后来不亮
【答案】D
【解析】
【详解】由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故选D。
二、多项选择题
11. 关于分子的热运动和分子之间的作用力，下列说法正确的是（ ）
A. 扩散现象说明分子是运动的
B. 固体之间也可以发生扩散现象
C. 液体很难被压缩，是由于液体分子间存在引力
D. 固体很难被拉伸，说明固体分子间只存在引力
【答案】AB
【解析】
【详解】A．扩散现象是由于分子在做不停息地无规则运动造成的，故A正确；
B．扩散现象是不同的物质相互接触时，彼此进入对方的现象，固体、液体、气体之间都可以发生扩散现象，故B正确。
CD．分子引力、和斥力同时存在，距离较近时，表现为斥力，距离较远时表现为引力；液体很难被压缩，是因为液体分子排列相对紧密，分子之间距离小，表现为斥力；固体很难被拉伸，是因为固体的分子排列规则且紧密，分子之间距离小，表现为斥力。故CD错误。
故选AB。
12. 如图所示电路，闭合开关S1、S2 ， 小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确是（ ）

A. 电流表A1只测量灯L2的电流B. 电流表A2 的示数比A1的小
C. 仅断开S1只有一个表有示数D. 灯L1被短路时， L2正常发光
【答案】BC
【解析】
【详解】A．电路为并联电路，开关S2和电流表A1接在干路上，电流表A2和开关S1接在L1所在的支路上，故A错误；
B．由并联电路电流特点可知，干路电流大于支路电流，所以电流表A1的示数大于电流表A2的示数，故B正确；
C．仅断开S1，L1所在的支路断路，电流表A2没有示数，小灯泡L2正常发光，电流表A1有示数，故C正确；
D．灯L1被短路时， L2也会被短路，干路上没有用电器，会引起电源短路，故D错误。
故选BC。
13. 在如图所示的电路中，开关S闭合后下列所列的各种情况中正确的是（ ）
A. 电路中甲表和乙表可以同时是电流表
B. 如甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙
C. 如甲电压表，乙、丙是电流表，S1断开形成串联电路
D. 如果电路是并联电路，则乙表的示数大于丙表的示数
【答案】BD
【解析】
【分析】(1)根据短路现象分析；
(2)如甲、乙、丙是电压表，判定电路的连接方式，根据串联电路的电压特点分析；
(3)如甲是电压表，乙、丙电流表，根据电路的组成判定其连接方式；
(4)电路为并联电路时，判定甲乙丙各是哪种电表，然后根据并联电路的电流特点分析。
【详解】A．电路中甲表和乙表可以同时是电流表，电流表相当于导线，开关S闭合后，电源短路，故A错误；
B．如甲、乙、丙是电压表，当S1闭合后，该电路为串联电路，甲测量的是R2两端的电压，乙测量的是R1两端的电压，丙测量的是电源两端的电压，根据串联电路的电压关系可知
U丙=U甲+U乙
故B正确；
C．如甲是电压表，乙、丙电流表，S1断开后，电流的路径有两条，形成并联电路，故C错误；
D．要使该电路为并联电路，则电流的路径有两条，故甲是电压表，乙、丙电流表，乙测的是干路中的电流，丙测的是通过R1的电流，根据并联电路电流特点可知，干路中的电流等于各支路电流之和，即乙表的示数大于丙表的示数，故D正确。
故选BD。
三、填空题（本大题共6小题，每小题4分，共24分）
14. 如图所示，图A、B、C、D是四冲程汽油机的工作示意图，图E、F是演示实验的示意图，B图是______冲程，与它原理相同的是______图所示的演示实验。

【答案】 ①. 压缩 ②. E
【解析】
【详解】[1]B图汽油机两个气门都关闭，活塞向上运动，是压缩冲程，机械能转化为内能。
[2]图E中活塞向下运动，压缩玻璃筒内的气体，机械能转化为内能，与汽油机的压缩冲程原理相同。
15. 我们日常生活用电的电压是_____，家里的电灯、电视、电冰箱等家用电器的连接方式是_____的（填“串联”或“并联”）。
【答案】 ①. 220V ②. 并联
【解析】
【详解】[1][2]我们日常生活用电的电压是220 V，家里的电灯、电视、电冰箱等家用电器互不影响，是并联的。
16. 把两滴墨水分别同时滴入盛有冷水和热水的两个玻璃杯中，实验过程及现象如图所示，分析可知物体的温度越高，分子的无规则运动越______。若将冷水倒掉一些，对比原来这杯冷水，杯中剩余冷水的内能______。

【答案】 ①. 剧烈（快） ②. 减小（变小）
【解析】
【详解】[1]由于热水的温度高，所以墨水在热水中扩散的快，这表明分子的无规则运动与温度有关，且温度越高，分子的无规则运动越剧烈。
[2]内能与质量、温度和状态有关，若将冷水倒掉一些，冷水的质量减小，对比原来这杯冷水，杯中剩余冷水的内能减小。
17. 如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
【答案】 ①. 2.3 ②. 6.0
【解析】
【分析】
【详解】[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L2两端的电压为2.3V。
[2]由图甲电路可知，L1与L2串联，由串联电路的电压规律可得电源电压
U=U1+U2=3,7V+2.3V=6.0V
即电源电压为6.0V。
18. 甲、乙、丙三个带电小球，已知甲带负电，甲和乙相互吸引，乙和丙相互排斥，则丙带___________电； 一台内燃机运行时各种能量损耗大致为：气缸散热损失占25 %，废气带走的能量占30%，摩擦等机械损耗占10 %，则它的机械效率为___________
【答案】 ①. 正 ②. 35%
【解析】
【详解】解：[1]甲、乙、丙三个小球都带电，甲和乙相互吸引，说明甲乙带有异种电荷，因为甲带负电，故乙带正电。乙和丙相互排斥，说明乙和丙带有同种电荷，所以丙也带正电。
[2]机械效率即为有效利用的能量，即
19. 某段导体接在3V的电源上时，电阻为10Ω，若将它接在6V的电源上，则它的电阻______Ω。若加在它两端的电压为0，则它的电阻为为______Ω。
【答案】 ①. 10 ②. 10
【解析】
【详解】[1][2]电阻是导体本身的一种性质，与导体的材料、长度、横截面积、温度有关，与加在导体两端的电压大小，通过导体的电流大小无关；故将它接在6V的电源上，则它的电阻为10Ω；若加在它两端的电压为0，则它的电阻为10Ω。
四、综合题
20. 小明在燃气灶上煲汤，将质量为2 kg、初始温度为20 ℃的汤，升高了80 ℃，汤吸收了多少J的热量？（汤的比热容为4×103J/（kg•℃））
【答案】6.4×105 J
【解析】
【详解】解：由知道，汤吸收的热量

答：汤吸收的热量是6.4×105 J。
21. 如图所示， R1=30Ω，R2=10Ω，闭合开关后，电流表的示数为0.2A。 求：
（1）电源电压是多少？
（2）电路总电流是多少？
【答案】（1）6V；（2）0.8A
【解析】
【详解】解：（1）由图可知，电路为并联电路，电流表测R1所在支路的电流。由并联电路电压特点可知，电源电压与R1所在支路的电压相等。故电源电压为
（2）由并联电路电压特点可知，电源电压与R2所在支路的电压相等，所以R2所在支路的电流为
干路电流为
答：（1）电源电压为6V；
（2）电路总电流0.8A。
22. 在探究电阻一定时电流与电压关系的实验中：
（1）请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接___________：
（2）实验过程中得到的部分数据如下表所示．第3次测时，电流表的示数如图丙所示，请将该数据填入表格中_____________
（3）在图丁中的坐标轴上标出适当的标度，把上表中的数据在坐标系中描点并连线__________．
【答案】 ①. ②. 0.48 ③.
【解析】
【分析】
【详解】解：（1）电源电压为3V，故电压表选用小量程与电阻并联，由图丙知，电流表选用小量程与R串联，将变阻器滑片以左电阻丝连入电路中与电阻串联，如下图所示：
（2）第3次测时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，示数为0.48A；
（3）横坐标小格表0.4V，纵坐标每小格表示0.08A，根据表中数据在图中找出对应的点，连线，如下图所示：
点睛：本题探究电阻一定时电流与电压关系，考查电路的连接、电流表读数和描点法作图．是一道基础题目．
23. 如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端电压U．
【答案】（1）0.5A（2）12V
【解析】
【详解】（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流II10.5A，即电流表示数为0.5A；
（2）根据欧姆定律可得，R2两端的电压U2IR20.5A×18Ω9V，则电源电压UU1U23V9V12V．
【点睛】（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，根据I求出电流即可；（2）根据欧姆定律求出R2两端的电压，再根据串联分压特点求出电源电压．
24. 小薛和小程同学做“探究并联电路中电流规律”的实验。实验电路如图所示。请你帮他们完成下列内容：
(1)①小薛同学在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知连接电路时，他忘了___________；
②他准备测量A处的电流时，开关闭合后，发现电流表的指针偏转如图所示，出现该现象的原因是___________；
③排出故障后，他用电流表分别测出A、B、C处的电流，如下表：
分析表中数据，可以初步得出的结论是：___________。（用公式表示）
④他测完一组数据后，接下来应该做的是（ ）（填写字母）
A．整理器材，结束实验
B．多次断开、闭合开关，再记录几组数据
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
(2)小程同学实验时，用电流表测量C处的电流，闭合开关后，两灯均发光，现将灯L1拧下，则观察到灯L2___________（选填“会”、“不会”）发光，电流表示数将___________（选填“变大”、“不变”或“变小”）。
【答案】 ①. 断开开关 ②. 电流表的正负接线柱接反了 ③. IC=IA+IB ④. C ⑤. 会 ⑥. 变小
【解析】
【详解】(1)[1]在连接电路之前，应该先把开关断开，而小薛接好最后一根导线，电流表的指针就发生了偏转，说明了电路是通路，他忘记了断开开关。
[2]如图所示，电流表指针反偏，说明了电流表的正负接线柱接反了。
[3]分析表中数据可知，A处流与B处电流之和等于C处电流，即：IC=IA+IB。
[4]为了寻找普遍规律，避免实验偶然性，他测完一组数据后，应该换用不同规格的小灯泡，再测出几组数据。
(2)[5][6]如图所示，电路为灯L1与灯L2并联，电流表测量总电流，现将灯L1拧下，不影响灯L2工作，因此灯L2会发光；将灯L1拧下后电路总电阻变大，由讨论可知，电流表示数变小。
25. 小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑：实验中为什么选择不常见的镍铬合金作为研究的导体，而不选用常见的铜丝？难道选用铜丝会不利于探究？带着这些思考，小禹决定进行实验验证：
（1）为了能够更好地反映出电阻的变化，小禹可以在如图所示的电路中接入___________，且与研究导体___________联。
（2）连接电路时，开关必须处于___________状态。
（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变___________
（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，发现用_________作为研究导体，实验现象不明显，不明显之处是___________
（5）通过实验，小禹解开了心中的疑惑，并进一步理解了滑动变阻器的原理及其在电学 实验中的作用，如在图所示的“探究电流与电阻的关系”实验中，将电阻R 由5Ω换 成10 Ω后，滑动变阻器的滑片应该向___________（选填“上”或“下”）端移动，以起到使电阻 R两端电压___________的作用。
【答案】 ①. 电流表 ②. 串 ③. 断开 ④. 接入导体长度 ⑤. 铜丝 ⑥. 铜丝电阻小，电流变化小 ⑦. 上 ⑧. 保持不变
【解析】
【详解】（1）[1][2]将电流表与电阻串联，可以更好地反映出电阻的变化。
（2）[3]为了电路安全，连接电路时，开关必须处于断开状态。
（3）[4]为了方便探究导体长度与电阻的关系，可以选择一根带鳄鱼夹的导线。
（4）[5]由表中数据可知，用铜丝做导体时，电路中电流变化很小，实验现象不明显。
[6]原因是铜丝的电阻本身就很小，在长度改变的情况下，电阻变化很小，所以电流变化小，现象不明显。
（5）[7] [8]在“探究电流与电阻的关系”实验中，要控制电阻两端的电压保持不变。由串联分压的特点可知，当定值电阻换成更大阻值的电阻之后，其两端的电压会变大，所以我们需要调大滑动变阻器接入电阻的有效长度，来增大滑动变阻器的阻值，以达到减小定值电阻两端电压的目的。实验序号
1
2
3
…
电压U/V
0.8
1.6
2.4
…
电流I/A
0.16
0.32
__________
…
测量处
A
B
C
电流I/A
0.28
0.24
0.52
研究导体
铜丝
镍铬合金丝
长度/cm
100
80
50
100
100
80
50
100
直径/mm
0.5
0.5
0.5
0.7
0.5
0.5
0.5
0.7
灯泡亮度
很亮
很亮
很亮
很亮
较亮
较亮
亮
亮
电 流/A
0.42
0.42
0.43
0.43
0.24
0.26
0.31
0.30
