类型1 光的直线传播作图

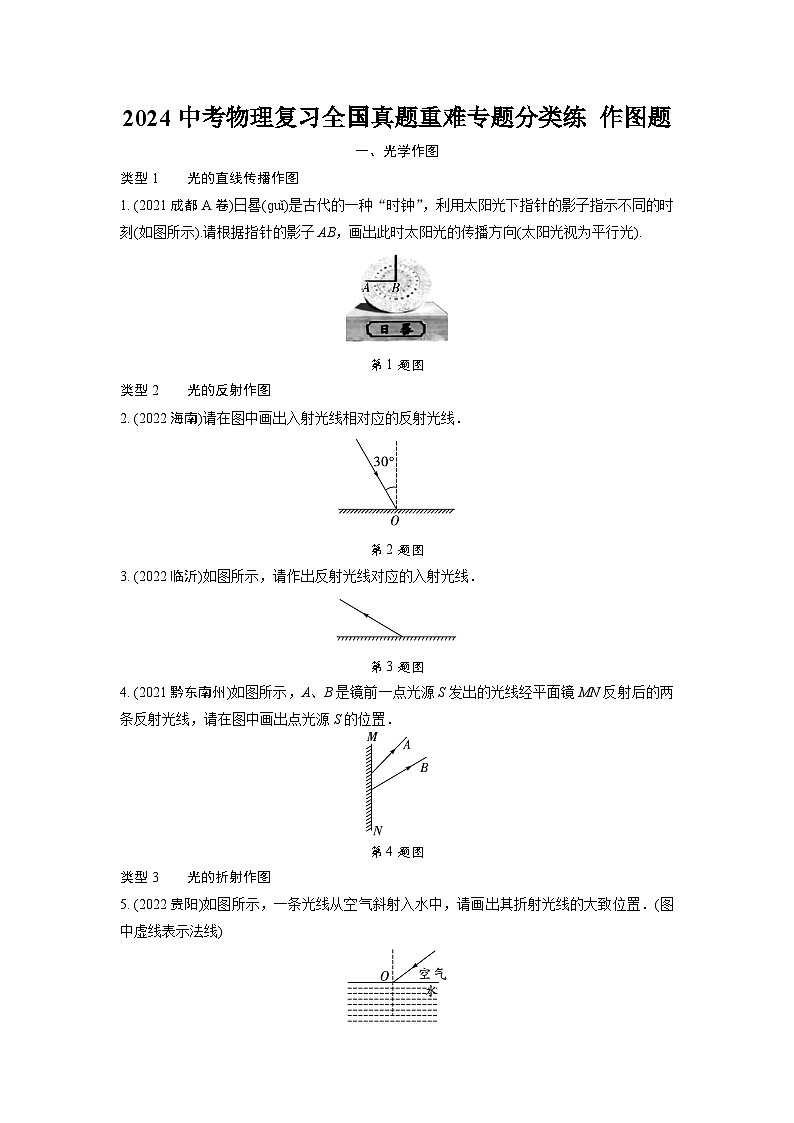

1. (2021成都A卷)日晷(ɡuǐ)是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻(如图所示).请根据指针的影子AB，画出此时太阳光的传播方向(太阳光视为平行光).
第1题图
类型2 光的反射作图
2. (2022海南)请在图中画出入射光线相对应的反射光线．
第2题图
3. (2022临沂)如图所示，请作出反射光线对应的入射光线．
第3题图
4. (2021黔东南州)如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置．
第4题图
类型3 光的折射作图
5. (2022贵阳)如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置．(图中虚线表示法线)
第5题图

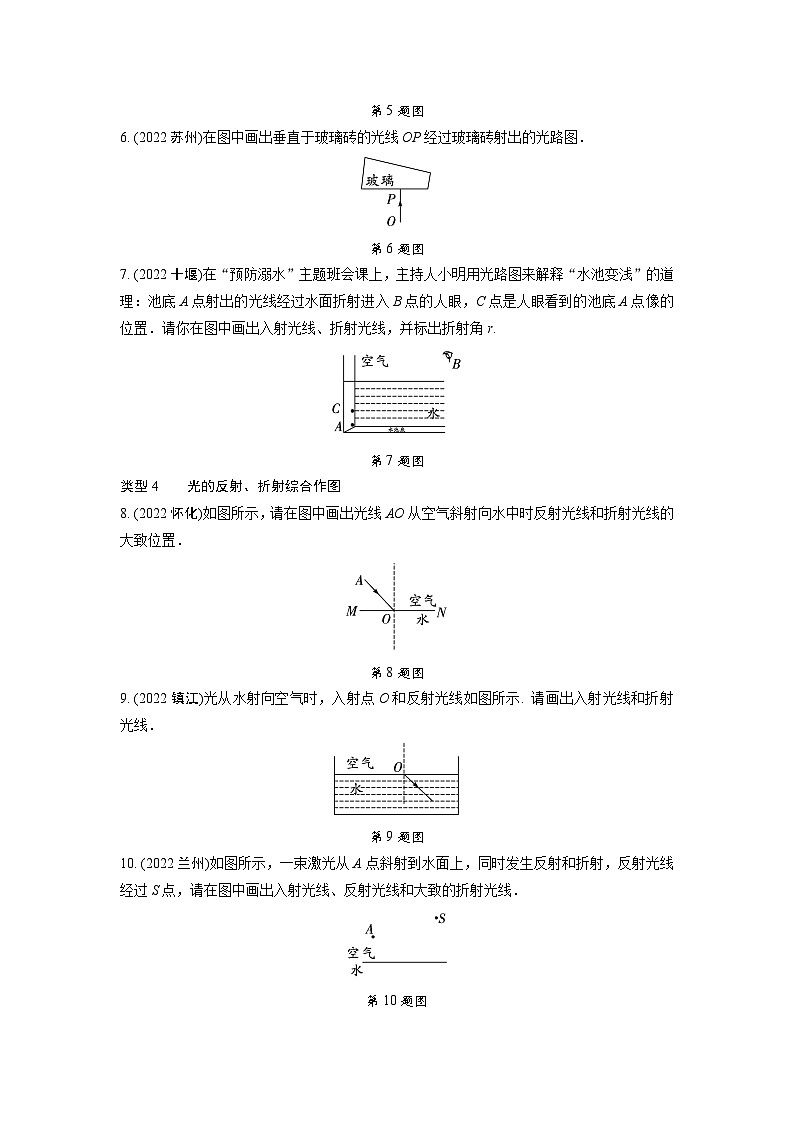

6. (2022苏州)在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图．
第6题图
7. (2022十堰)在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置．请你在图中画出入射光线、折射光线，并标出折射角r.
第7题图
类型4 光的反射、折射综合作图
8. (2022怀化)如图所示，请在图中画出光线AO从空气斜射向水中时反射光线和折射光线的大致位置．
第8题图
9. (2022镇江)光从水射向空气时，入射点O和反射光线如图所示. 请画出入射光线和折射光线．
第9题图
10. (2022兰州)如图所示，一束激光从A点斜射到水面上，同时发生反射和折射，反射光线经过S点，请在图中画出入射光线、反射光线和大致的折射光线．
第10题图
类型5 平面镜成像特点作图

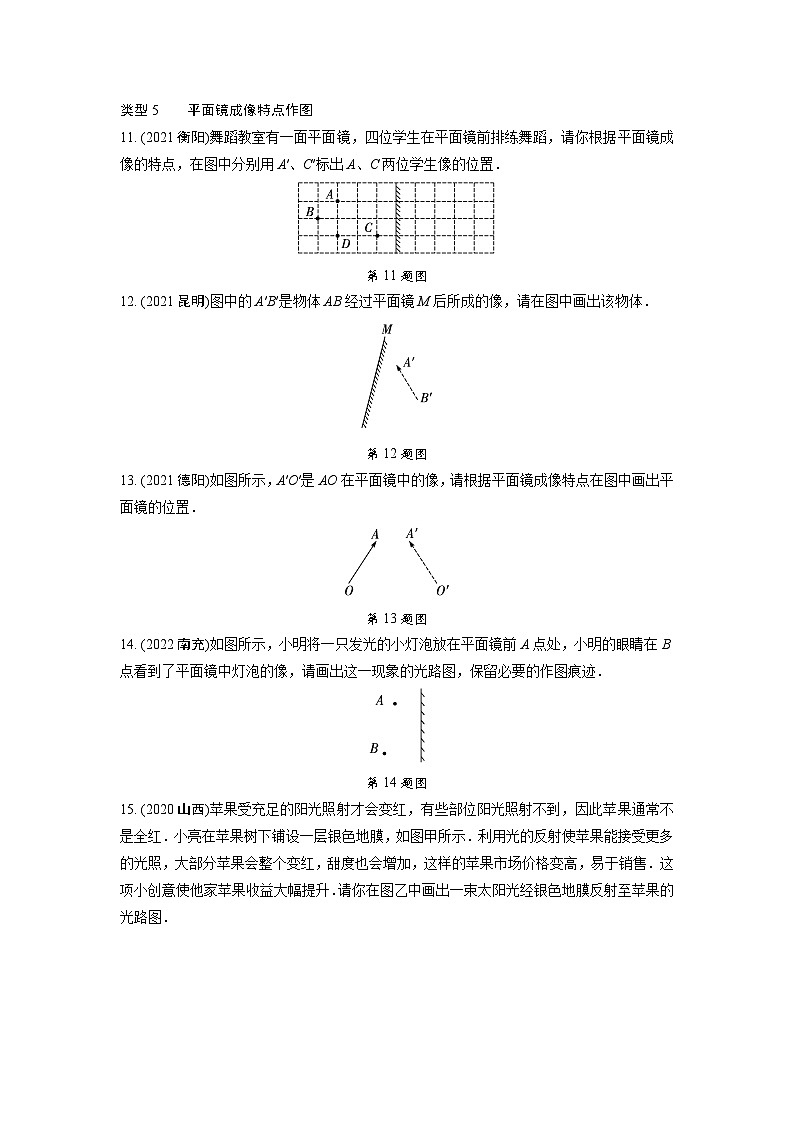

11. (2021衡阳)舞蹈教室有一面平面镜，四位学生在平面镜前排练舞蹈，请你根据平面镜成像的特点，在图中分别用A′、C′标出A、C两位学生像的位置．
第11题图
12. (2021昆明)图中的A′B′是物体AB经过平面镜M后所成的像，请在图中画出该物体．
第12题图
13. (2021德阳)如图所示，A′O′是AO在平面镜中的像，请根据平面镜成像特点在图中画出平面镜的位置．
第13题图
14. (2022南充)如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象的光路图，保留必要的作图痕迹．
第14题图
15. (2020山西)苹果受充足的阳光照射才会变红，有些部位阳光照射不到，因此苹果通常不是全红．小亮在苹果树下铺设一层银色地膜，如图甲所示．利用光的反射使苹果能接受更多的光照，大部分苹果会整个变红，甜度也会增加，这样的苹果市场价格变高，易于销售．这项小创意使他家苹果收益大幅提升．请你在图乙中画出一束太阳光经银色地膜反射至苹果的光路图．
第15题图
类型6 透镜作图
16. (2022广西北部湾经济区)请在图中画出两入射光线通过凸透镜后的光线．
第16题图
17. (2022黔东南州)如图所示，请分别画出AB的入射光线和CO的折射光线．
第17题图
18. (2022毕节)如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线．
第18题图
19. (2022大庆)甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结构未会聚在视网膜上．请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整，使光线会聚在视网膜上的a点．
第19题图
类型7 透镜与光现象综合作图
20. (2022攀枝花)一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图．
第20题图
21. (2021眉山)如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向．
(1)画出平面镜；(2)作出反射光线经凹透镜折射后的光线．
第21题图
22. (2020淄博)如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面上发生了反射和折射．请画出：
(1)经透镜后的折射光线；(2)反射光线和进入水中光线的大致位置．
第22题图
二、力学作图
类型1 画指定力的示意图
23. (2022柳州)如图所示，用线将小球悬挂起来．请画出线对小球的拉力F的示意图．
第23题图
24. (2022梧州)如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间. 请画出她所受重力的示意图(图中O点为重心).
第24题图
25. (2022海南)请在图乙中画出漂浮在水面上的玩具鸭所受浮力的示意图．
第25题图
26. (2022镇江)冰壶静止在水平冰面上，O为其重心．请画出它所受重力和支持力的示意图．
第26题图
27. (2022巴中)如图所示，一物块在水平地面上向右运动，请画出物块所受重力和摩擦力的示意图．
第27题图
28. (2022内江)如图所示，沿着倾斜的木板向卡车上推油桶．用力的示意图把油桶所受的重力和木板对油桶的支持力表示出来．
第28题图
类型2 受力分析作图
29. (2022青海省卷)如图所示，是竖直方向匀速下落的雨滴．请你在图中画出雨滴所受力的示意图．
第29题图
30. 传统文化 (2022达州)春节时，小明用细绳将灯笼悬挂在门口，灯笼处于静止状态，细绳与竖直墙面平行且与灯笼的重心O在同一直线上，请画出灯笼的受力示意图．
第30题图
31. (2022雅安)如图所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动．忽略空气阻力，请在图中画出小钢球摆动到B点时所受力的示意图．
第31题图
32. (2022广元)小球抛出后在空中运动的情景如图所示，忽略空气对小球的作用，请作出小球在图中位置受力示意图．
第32题图
33. (2021衡阳)如图所示，一小球静止在光滑水平地面的墙角处，请画出它的受力示意图．
第33题图
34. (2022宜昌)如图所示，木块在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图．
第34题图
35. (2021邵阳)木块在水平向右的拉力F作用下做匀速直线运动，请在图中作出木块在水平方向的受力示意图．
第35题图
36. (2021大庆)如图所示，利用轻杆将小球A固定在小车上，整体静止在水平面上．以球心为作用点，作出小球A所受力的示意图．
第36题图
类型3 杠杆作图
Ⅰ.简单力臂作图
37. (2022新疆)请在图中画出木棒此时所受重力的示意图以及重力的力臂(O点为转轴，O′点为木棒的重心)
第37题图
38. (2022重庆A卷)在图中画出力F的力臂L.
第38题图
39. (2022天津)如图所示是用道钉撬撬道钉的情景，在图中画出动力臂l1.
第39题图
40. (2021成都A卷)由于土壤松动，一颗珍稀古树摇摇欲坠．园艺师用绳子将古树系住，通过山体固定，对古树展开救助．如图所示，把古树视为杠杆，O点为支点，A点为古树重心位置．请画出：(1)古树受到的重力G的示意图；(2)绳子拉力的力臂L.
第40题图
Ⅱ.最小力作图
41. (2022泸州)请在图中画出重物所受重力的示意图，并在杠杆上的B点画出能使杠杆在图示位置保持平衡的最小动力F的示意图．
第41题图
42. (2021常州)请在图中画出使杠杆ABC保持平衡的最小动力F1及其力臂l1的示意图．
第42题图
43. (2021凉山州)用一根铜棒撬动地面上的一块大石头，如图所示，请你在图中作出最省力时的动力方向F并标出相应支点O的位置．
第43题图
44. (2022本溪、铁岭、辽阳)图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F2为作用在点B的阻力．请在图乙中画出：(1)在A点施加的最小动力F1及动力臂l1；(2)阻力臂l2.
第44题图
三、电(磁)学作图
类型1 补连实物图
45. (2019陕西)如图所示是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接．
第45题图
46. (2021常州)请在图中以笔画线添加一根导线，使灯L1与灯L2并联．
第46题图
类型2 电路图与实物图互画
47. (2020天津)在测量小灯泡电功率的实验中，请按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接．
第47题图
48. (2022赤峰)根据图中实物电路，在虚线框内画出对应的电路图．
第48题图
类型3 实物图改错
49. (2019襄阳)小明同学用如图所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为6 V，小灯泡额定电压为2.5 V，电阻约为10 Ω左右．如图是小明同学连接的错误电路，在应改动的一根导线上打“×”，并用笔画线代替导线画出正确的接法．
第49题图
类型4 电路设计作图
50. (2021贵港)某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起，请用笔画线代替导线在图中连接符合设计要求的电路图．
第50题图
51. (2021陕西)楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光(光线很暗时，光控开关闭合；有一定响度的声音时，声控开关闭合).请根据以上要求，在虚线框内将图中的电路连接完整．
第51题图
类型5 家庭电路连接
52. (2022福建)用笔画线表示导线，将图中的开关，插座分别接入家庭电路中．
第52题图
53. (2021广东省卷)如图所示为冰箱工作时的部分电路示意图．冰箱内照明灯由开关S1控制，压缩机由开关S2控制．根据题意，将图连接完整，并符合安全用电原则．
第53题图
类型6 简单磁现象作图
54. (2022常州)条形磁体的磁感线如图所示，小磁针处于静止状态，请在图中标出：①磁感线A点处的磁场方向；②小磁针的N极．
第54题图
55. (2022烟台)如图所示为两个磁极间的磁感线分布图，小磁针静止在A点．请在图中标出磁极的名称以及小磁针的N极．
第55题图
56. (2021怀化)如图所示为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极(选填“N”或“S”).
第56题图
类型7 通电螺线管作图
57. (2022泰安)如图所示，根据通电螺线管中的电流方向标出螺线管的S极．
第57题图
58. (2022广东省卷)如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向．
第58题图
59. (2022无锡)根据图中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性(“＋”或“－”).
第59题图
60. (2022凉山州)如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极．
第60题图
61. (2022邵阳)如图所示为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动(如箭头所示).请在括号中标出电池的“＋”“－”极．
第61题图
62. (2021青海省卷)如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线．
第62题图
类型8 电磁综合作图
63. (2021济宁)如图所示，请用笔画线代替导线将实物图补充完整．要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱．
第63题图
64. (2022广州)一般采用电磁继电器控制的通断电，利用实验器材模拟汽车启动，简易电路如图所示，A与B接触时通电，请用笔画线完成电路的连接．
第64题图
