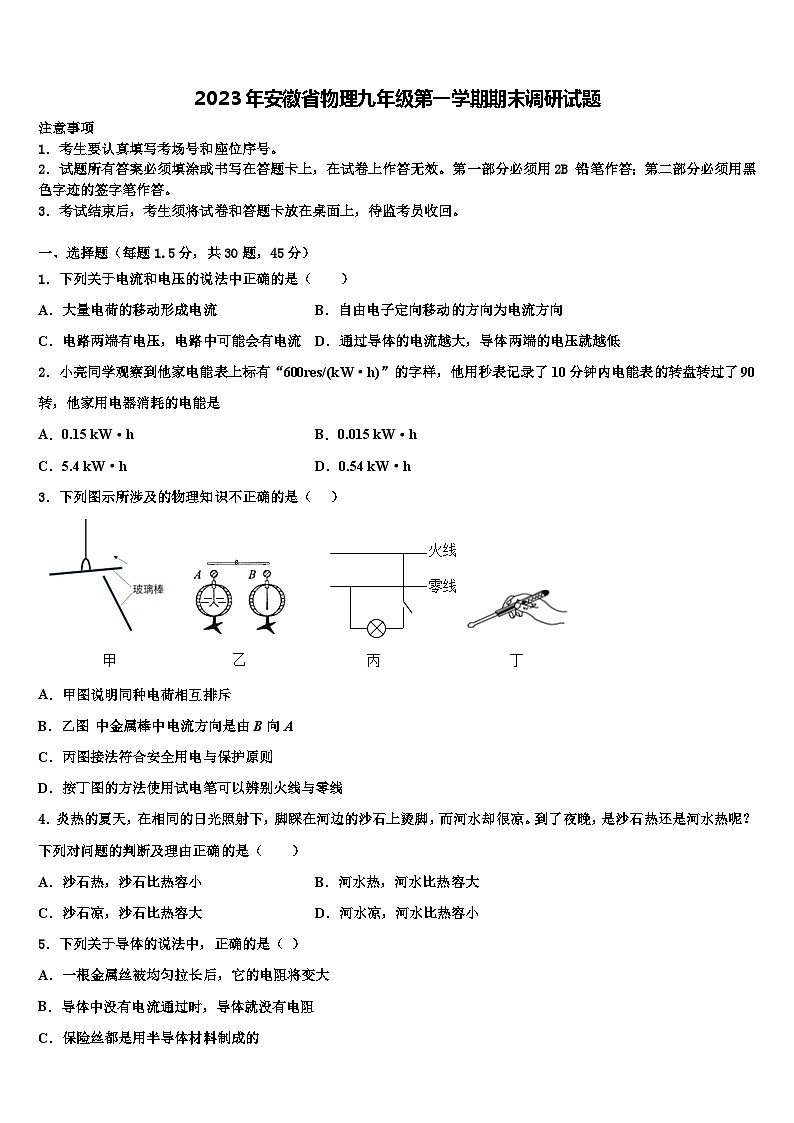

2023年安徽省物理九年级第一学期期末调研试题

这是一份2023年安徽省物理九年级第一学期期末调研试题，共22页。试卷主要包含了考生要认真填写考场号和座位序号，下列关于导体的说法中，正确的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．下列关于电流和电压的说法中正确的是（ ）
A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中可能会有电流D．通过导体的电流越大，导体两端的电压就越低
2．小亮同学观察到他家电能表上标有“600res/(kW·h)”的字样，他用秒表记录了10分钟内电能表的转盘转过了90转，他家用电器消耗的电能是
A．0.15 kW·hB．0.015 kW·h
C．5.4 kW·hD．0.54 kW·h
3．下列图示所涉及的物理知识不正确的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图 中金属棒中电流方向是由B向A
C．丙图接法符合安全用电与保护原则
D．按丁图的方法使用试电笔可以辨别火线与零线
4．炎热的夏天，在相同的日光照射下，脚踩在河边的沙石上烫脚，而河水却很凉。到了夜晚，是沙石热还是河水热呢？下列对问题的判断及理由正确的是（ ）
A．沙石热，沙石比热容小B．河水热，河水比热容大
C．沙石凉，沙石比热容大D．河水凉，河水比热容小
5．下列关于导体的说法中，正确的是（ ）
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．保险丝都是用半导体材料制成的
D．粗导线的电阻一定比细导线的电阻大

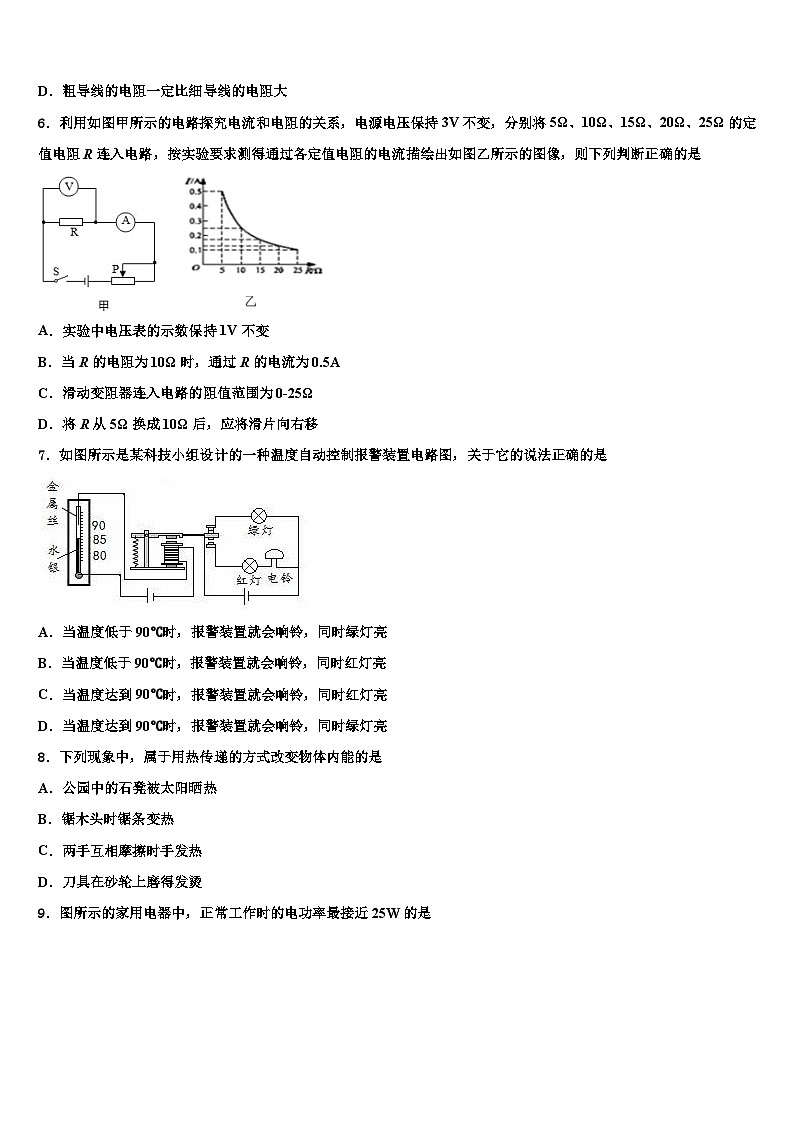

6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是

A．实验中电压表的示数保持1V不变
B．当R的电阻为10Ω时，通过R的电流为0.5A
C．滑动变阻器连入电路的阻值范围为0-25Ω
D．将R从5Ω换成10Ω后，应将滑片向右移
7．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮
8．下列现象中，属于用热传递的方式改变物体内能的是
A．公园中的石凳被太阳晒热
B．锯木头时锯条变热
C．两手互相摩擦时手发热
D．刀具在砂轮上磨得发烫

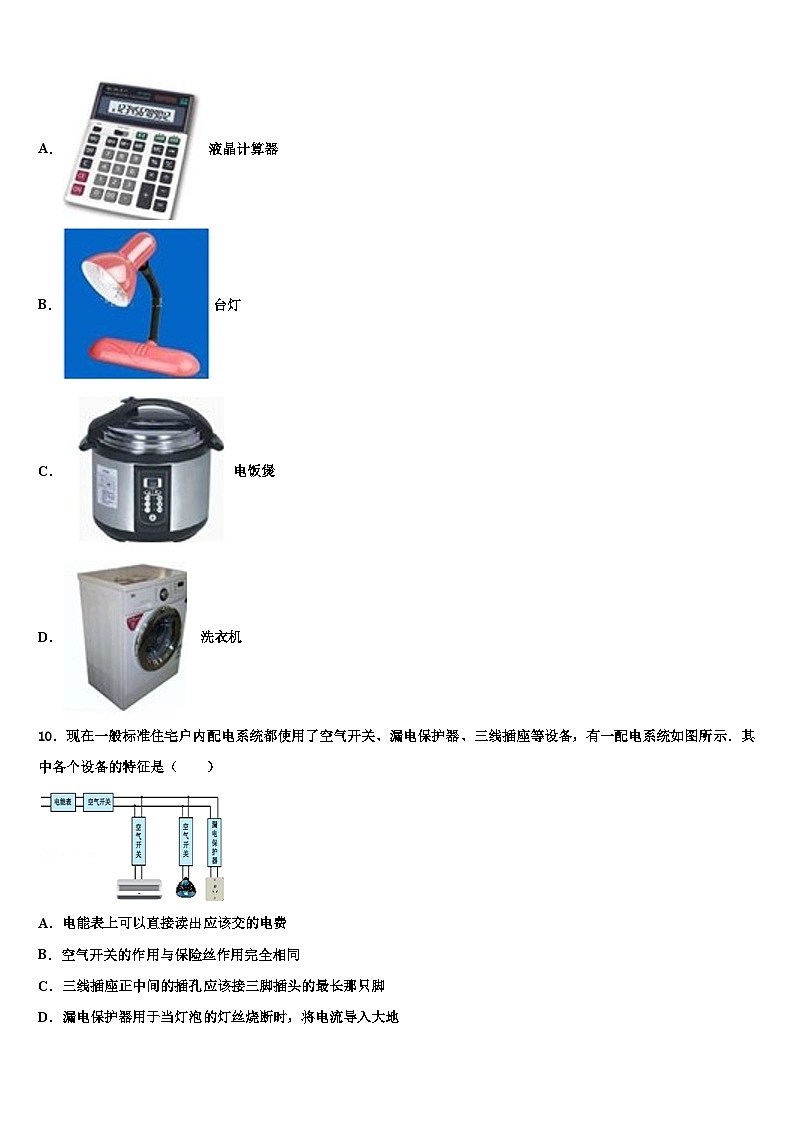

9．图所示的家用电器中，正常工作时的电功率最接近25W的是
A． 液晶计算器
B．台灯
C．电饭煲
D．洗衣机
10．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（ ）
A．电能表上可以直接读出应该交的电费
B．空气开关的作用与保险丝作用完全相同
C．三线插座正中间的插孔应该接三脚插头的最长那只脚
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
11．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路
12．市场上有一种电脑键盘清洁器，可以有效清除键盘间不易触及的灰尘，某品牌的该产品由照明灯泡L，吸尘电动机M等元件组成。使用时，灯泡和电动机既可以独立工作，也可以同时工作，每个开关只能控制一个用电器的工作状态。如图所示的电路图中，符合上述要求的是（ ）
A．B．
C．D．
13．如图所示是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是
A．B．
C．D．
14．关于安全用电下列说法正确的是
A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用
C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡
15．用水煮食物时，只要水没烧干，食物就不会煮焦，但若用油炸食物，即使油没烧干，食物也能变焦，这主要是因为（ ）
A．油放出的热量比水多B．油的沸点比水高C．油的传热比水好D．油的比热容比水大
16．如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最大的是（ ）
A．B．C．D．
17．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A．A的示数变小，V1的示数变大，V2的示数变小
B．A的示数变大，V1的示数变小，V2的示数变大
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数不变，V2的示数变小
18． “发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（ ）
A．电磁感应B．电流的磁效应
C．电流的热效应D．磁场对电流的作用
19．图中小磁针静止时，N极指向标注错误的是
A．B．
C．D．
20．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多
21．如图所示是电阻甲和乙的图像，下列说法正确的是（ ）
A．电阻乙为定值电阻，它的阻值为
B．当电阻甲和乙两端电压为4V时，它的阻值和乙的阻值相等
C．当电阻甲和乙并联接在6V电源上时，干路电流为0.6A
D．当电阻甲和乙串联接在6V电源上时，乙的电阻为
22．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。由此可知（ ）
A．接触时，棒中的电流方向一定向左
B．接触后，甲的金属箔完全闭合
C．这根棒肯定是铜棒
D．这根棒肯定不是干燥的木棒
23．在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线的斜率和面积也具有特定的物理意义．对图中的两个图象所包含的信息的理解，错误的是
A．图a中的斜率越大，表示物质的密度越大
B．图a中阴影部分面积表示该物质的密度大小
C．图b中水平直线表示物体做匀速直线运动
D．图b中阴影部分面积表示该物体在对应时间内通过的路程
24．一台柴油机中的燃料完全燃烧放出了8×107J的热量,损失了4.8×107J的热量,该柴油机的效率为
A．30%B．40%C．60%D．32%
25．下列属于扩散现象的是（ ）
A．春天，仙湖植物园的柳絮随处飘扬
B．冬季，长白山上的雪花漫天飞舞
C．施工楼盘周边的空气中粉尘飞扬
D．林荫道两旁的植物散发出迷人的芳香
26．如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上来回摩擦，然后用手轻触钉帽，感觉钉帽的温度明显升高了，甚至发烫。关于该实验，下列说法正确的是( )
A．图钉的温度升高，内能减小
B．图钉的内能增加，纸板的内能也增加
C．改变图钉内能的方式是热传递
D．图钉内能的大小等于图钉克服摩擦力做功的多少
27．一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A．对折B．长度拉伸为原来的2倍
C．剪掉一半D．外表涂上绝缘材料
28．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）
A．灯泡断路
B．灯泡短路
C．滑动变阻器断路
D．滑动变阻器短路
29．生活中的许多现象都与我们学过的物理知识有关,下列说法正确的是
A．尘土飞扬，说明分子在不停地做无规则运动
B．钻木取火,利用热传递来改变物体的内能
C．人工湖能调节气温，利用水的比热容大
D．夏天吃冰糕，看到冰糕周围冒“白气”是汽化现象
30．三只灯泡分别标着“220V 40W”、“36V 40W”和“24V 40W”，它们都正常工作，在相等时间里消耗的电能
A．“220V 40W”最多B．“36V 40W”最多C．“110V 40W”最多D．三只灯泡一样多
二、填空题（每空1分，共10题，20分）
31．如图所示，将两个蹄形磁体分别固定在两辆水平放置的小车上，其中乙车上的磁体的N、S极已经标出。将两辆小车相互靠近后释放，发现两辆小车间的距离逐渐变大，则可判断出甲车上的磁体的A端为______（选填“N”或“S”）极，你的判断依据是______________。
32．图中电能表的示数为__________。
33．如图是有活塞的厚玻璃筒，里面放有蘸了乙醚的棉花，把活塞迅速压下，棉花会燃起来。这是用___________的方法使空气内能___________，温度升高，达到乙醚的着火点。
34．如图电路中，若使L1和L2串联，应闭合开关_____；若使L1和L2并联，应闭合开关_____；若闭合开关_____，将烧毁电源。
35．如图所示的电路，电阻R1=3Ω、R2=2Ω．闭合开关S，电流表A的示数_____，电流表A1的示数_____（以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于_____Ω．
36．如图 所示电路，电源电压不变，调节滑动变阻器，使电压表示数从 9V 变化到 1V，同时观察电流表示数由 0.5A 变为 0.9A 时，定值电阻 R0 ＝______Ω， 电源电压 U ＝______V。
37．如图所示，物块A和弹簧放在粗糙的水平面上，弹簧左端固定于墙面，OC为弹簧的自然长度。现向左移动物块A并压缩弹簧至B处后静止释放，物体A在向右运动过程中，在_____处时速度达到最大（选填“C点”、“C点左侧”或“C点右侧”）；整个过程中物块A的内能增大，这是通过_____的方式改变内能．
38．在家庭电路中，为了用电安全，必须把控制用电器的开关接在____上；用电器的金属外壳必须________；而在新建楼房里，还会在控制插座的总开关上安装________________来防止触电。
39．家庭中使用的很多用电器，为安全起见接是三孔插头（如），三孔插头的三个脚中，其中有一个脚比较长，这个脚应该接_____线。在辨别另外两根线时，一般用的工具叫_____，当电路正常时，能使它的氖管发光的是_____线。
40．如图所示的电路中电源电压恒定，R2＝30Ω。当S1闭合，S2、S3断开时电流表的示数为0.6A，则电源电压为_____V；当S2闭合，S1、S3断开时，电流表的示数为0.36A，则R1＝_____Ω；当S1、S3闭合S2断开时，电流表示数为_____A。
三、实验题（每空1分，共2题，15分）
41．小华利用如图所示的装置探究电热与电流、电阻和通电时间的关系．烧瓶中装有一定质量的煤油，煤油中都浸泡着一段金属丝，并插有温度计．
（1）实验选择煤油而不用水的原因是_____，实验中通过比较_____来比较电阻丝产生热量的多少；
（2）如图甲所示，在室温状态下开始实验，闭合开关，调节滑片到M点位置，通电一段时间后，记录温度计示数，然后断开开关，冷却至室温．闭合开关第二次实验，把滑片移动到M点左侧某处，通电相同的时间，记录末温，发现第二次末温高于第一次，由此可以表明，通电时间与_____相同时，通过导体的电流越_____，产生的热量越多；
（3）若要探究电热与电阻的关系，可选择图乙中_____（选填“A”“B”或“C”）烧瓶中的电阻与甲图中烧瓶中的电阻_____联接入电路；
（4）知识应用：家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热，加速老化，甚至引起火灾，原因是：通电时连接处的电阻比别处的电阻较_____（选填“大”或“小”），如果导线上这样的接头较多，会导致输送电能的效率变_____．
42．在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。

（1）如图正确连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表都有示数请分析出出现这种现象的原因是____________（选填字母）。
A．灯泡的灯丝断了 B．灯座内部发生短路
C．滑动变阻器断路 D．小灯泡实际功率太小
（2）该实验中滑动变阻器除了保护电路外，还有___________________________的作用。
（3）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数为2V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑P向_______（选填“A”或“B”）端移动，使电压表的示数为_______V。
（4）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图乙所示的I-U关系图象，根据图象信息，可计算出小灯泡的额定功率是__________W,根据图象还可以得出：小灯泡的实际功率随实际电压的增大而____________（选填“增大”、“减小”或“不变”）。
（5）通过分析实验数据发现，随着灯泡越来越亮，电阻越来越大，这说明电阻还受__________影响。
四、计算题（每题10分，共2题，20分）
43．如图,使用杠杆提升重物,拉力F竖直向下,重物匀速缓慢上升,相关数据如下表:求
（1）拉力所做的功
（2）拉力做功的功率
（3）此过程中,该杠杆的机械效率
44．如图所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω．求：
（1）S1、S2都闭合时电流表的示数；
（2）S1、S2都断开时电路的总功率。
（3）只闭合S1，电路工作10s产生的热量。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．电荷的定向移动形成电流，
B．自由电子定向移动的方向与电流方向相反，
C．电路两端有电压，如果电路是通路，电路中会有电流，如果电路是断路，电路中没有电流，故C正确；
D．电阻一定，通过导体的电流越大，导体两端的电压就越大，故D错误。
故选C。
2、A
【详解】600r/kW•h表示用电器消耗1kW•h的电能，当10min内电能表的转盘转过90转时，消耗的电能是：
故A符合题意。
3、D
【详解】A．图甲中摩擦过的玻璃棒与玻璃棒靠近后出现排斥现象，是研究同种电荷相互排斥，故A正确，但不符合题意；
B．图乙中A验电器带负电荷，B验电器不带电，因此电子将从A验电器转移到B验电器，电流方向与电子转移的方向相反，即电流方向是从B流向A，故B正确，但不符合题意；
C．如果将照明开关装设在零线上，虽然断开时电灯也不亮，但灯头的相线仍然是接通的，而人们以为灯不亮，就会错误地认为是处于断电状态。而实际上灯具上各点的对地电压仍是220伏的危险电压。如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故。所以各种照明开关开关，只有串接在火线上，才能确保安全，故C正确，但不符合题意；
D．使用测电笔时，手要接触金属体笔尾，这样测电笔所测火线时氖管才会发光，否则不发光，而图丁中手没有接触金属体，故不能辨别火线与零线，故D错误，但符合题意。
4、B
【详解】因为水的比热容比沙石的大，相同质量的水和沙石比较，吸收相同的热量（都在太阳照射下），水的吸热能力强，水的温度升高的少，河水是凉的，而沙石的吸热能力弱，温度升高的多，热得烫脚；到了夜晚，放出相同的热量，水的温度降低的少，河水是热的，而沙石是凉的，故B正确。
故选B。
5、A
【解析】本题涉及的知识是导体的电阻是其本身的一种特性．导体的电阻由导体的材料、长度和横截面积决定的，与是否通电无关．一根金属丝被均匀拉长后，它的长度变长，横截面积变小，电阻变大；保险丝的要求是电阻大熔点低，不能有半导体材料来做．
6、D
【详解】A．探究电流与电阻关系时，应控制电阻两端的电压不变，由图象可知，电流与电阻之积（即R两端的电压）：
，
即电压表示数保持2.5伏不变，故A错误；
B．由图象可知：当电阻为10Ω时，电流为0.25A，故B错误；
C．由图乙知，电流最大为0.5A时，对应的定值电阻为5Ω，由欧姆定律和串联电路的规律可得，变阻器连入电路中的电阻：
；
由图乙知，电流最小为0.1A时，对应的定值电阻为25Ω，由欧姆定律和串联电路的规律可得，此时变阻器连入电路中的电阻：
；
所以，滑动变阻器阻值变化范围为1Ω～5Ω，故C错误；
D．将R从5Ω换成10Ω后，电路的总电阻变大， 由 可知，电路中的电流变小，由U=IR可知滑动变阻器两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R 两端的电压变大，要使R两端的电压不变（即R的电压减小为原来的电压值），应减小电路中的电流，增大变阻器接入电路中的电阻，即滑片P向右移，故 D正确。
7、C
【详解】当温度低于90℃时，继电器不起动，触点接触绿灯，所以只有绿灯发光，故AB错；当温度达到90℃时，继电器起动，触点接触下触点，红灯与电铃都接通了，此时红灯亮，电铃响，故C正确，D错误．
8、A
【解析】A. 公园中的石凳被太阳晒热，即能量的转移，所以是通过热传递改变内能的，故A正确；
B. 锯木头时锯条变热，是做功改变物体内能的，故B错误；
C. 两手互相摩擦时手发热，克服摩擦力做功，所以是做功改变物体的内能，故C错误；
D. 刀具在砂轮上磨得发烫，克服摩擦力做功，所以是做功改变物体的内能，故D错误；
故选A.
9、B
【详解】计算器功率是不到1瓦，台灯的功率是几十瓦，电饭锅和洗衣机的功率是1000瓦左右．
故选B．
10、C
【详解】A、电能表是测量电功的仪表，不能直接读取应交的电费，A错误．
B、空气开关在电路中起到防止线路短路或超负荷的作用，与保险丝相同，不同的是保险丝是靠电流的热效应工作，空气开关是利用电流的磁效应，故B错误．
C、三线插座正中间的插孔接地线，和三角插头的最长那只脚相接，确保带电体金属外壳接地，防止漏电事故，C正确为答案．
D、漏电保护器在漏电时会跳闸，切断电路起到保护作用，故D错误．
11、D
【详解】A．灯泡L短路，灯不亮，电压表示数为0，电流表有示数，不符合题意，故A错；
B．灯泡L发生断路，灯不亮，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表的示数为0，不符合题意，故B错；
C．变阻器短路，灯亮，电压表和电流表都有示数，不符合题意，故C错；
D．变阻器断路，灯不亮，电流表和电压表都无示数，符合题意，故D正确．
12、A
【分析】灯泡和电动机既可以独立工作，也可以同时工作，说明灯泡与电动机并联，每个开关只能控制一个用电器的工作状态，即支路上各有一个开关，由此分析解答。
【详解】灯泡和电动机既可以独立工作，也可以同时工作，说明灯泡与电动机并联，每个开关只能控制一个用电器的工作状态，即支路上各有一个开关；
A．由图知，灯泡与电动机并联，两支路上各有一个开关，则A符合题意；
B．由图知，灯泡与电动机并联，S2在干路上控制整个电路，S1只控制电动机M，则B不符合题意；
C．由图知，灯泡与电动机并联，S2在干路上控制整个电路，S1只控制灯泡，则C不符合题意；
D．由图知，灯泡与电动机串联，两开关都串联在电路中，则D不符合题意；
故选A。
【点睛】
根据二者是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；根据开关的控制作用，确定开关的位置，控制整个电路，开关在干路上，单独控制某个用电器，开关在支路上。
13、A
【详解】根据滑动变阻器的使用规则可知，滑动变阻器的接法按是一上一下的原则；在闭合开关前，应将滑动变阻器阻值应调至最大，由图知，A中滑片处于最大阻值位置，故A符合题意。
14、C
【详解】A．水是导体，用潮湿的手拨动电器设备的开关，易发生触电事故，故A错误；
B．电线绝缘层破损后，导线外露，容易造成漏电，甚至出现触电事故，不可以继续使用，故B错误；
C．发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故C正确；
D．在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故D错误。
15、B
【解析】不同液体的沸点是不同的，油的沸点高，水的沸点低，沸点高的液体能把食物烤焦、烤糊，沸点低的液体不会烤焦；故ACD项不符合题意，B项不符合题意。
16、B
【详解】A．电流表测流过电阻R2的电流，电流表的示数
IA=；
B．电流表测并联电路的电流，电流表的示数
IB=；
C．电流表测流过电阻R1的电流，电流表的示数
IC=；
D．电流表测流过电阻R1与R2串联电路的电流，电流表的示数
ID=；
因为并联电阻阻值小于任何一个并联电阻的阻值，所以R并的阻值最小，电流表的示数最大，故选B。
17、D
【详解】AB．由电路图可知，R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，因电源的电压保持不变，所以，滑片移动时，电压表V1的示数不变，故AB错误；
C．当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可知，电路中的电流变大，即电流表A的示数变大，故C错误；
D．由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压变小，即电压表V2的示数变小，故D正确．
18、A
【详解】由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，线圈能够切割磁感线运动，从而产生感应电流．所以“发电鞋”是利用电磁感应原理制成的．A正确，BCD错误．
故选A．
【点睛】
重点电磁感应现象的判断，在初中物理中能产生“电”的现象有两个，一是摩擦起电，二是电磁感应原理，而要能形成稳定的电流，就只有电磁感应现象，据此进行判断．
19、B
【解析】A．由图可知电流由下侧流入，则由右手螺旋定则可知螺线管上侧为N极；由磁极间的相互作用规律，可知小磁针下端为S极，上端为N极，故A正确，不合题意；
B．由图可知电流由左侧流入，则由右手螺旋定则可知螺线管左侧为N极；由磁极间的相互作用规律，可知小磁针右端应为S极，左端为N极，故B错误，符合题意；
C．由图可知电流由左侧流入，则由右手螺旋定则可知螺线管右侧为N极；由磁极间的相互作用规律，可知小磁针左端为S极，右端为N极，故C正确，不合题意；
D．由图可知电流由右侧流入，则由右手螺旋定则可知螺线管左侧为N极；由磁极间的相互作用规律，可知小磁针左端为S极，右端为N极，故D正确，不合题意．
故选B．
20、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
21、C
【解析】A．由图像可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；
B．由图像可知，当电阻甲和乙两端电压为4V时，它们的电流不相等，根据欧姆定律，所以它们的阻值不相等，故B错误；
C．由图像可知，当电阻甲和乙并联接在6V电源上时，由并联电路中各支路两端的电压相等可知，两灯泡两端的电压为6V，此时两个灯的电流都是0.3A，根据并联电路的电流特点可知
故C正确；
D．当电阻甲和乙串联接在6V电源上时，一定满足 ，而且
由图像可知，当时的电流为0.2A，所以
故D错误。
故选C。
22、D
【详解】A．验电器只能判断物体是否带电，无法确定带正电还是负电，因此无法判断电流流向，A不符合题意；
B．连接后甲验电器依然带电，金属箔不会闭合，B不符合题意；
CD．两验电器由棒连接后使乙验电器带电，说明接触的棒是导体，可能是铜棒，不可能是干燥的木棒，故C不符合题意，D符合题意。
23、B
【详解】A. 图a中，横坐标为体积，纵坐标为质量，图线斜率越大，表示在体积相同时，质量更大，根据可知，密度更大，故A正确；
B. 图a中阴影部分面积为：，而物质的密度为：，故而积不表示密度的大小，故B错误；
C. 图b表示速度随时间的变化图像，水平直线表示物体的速度随时间没有变化，故表示匀速直线运动，故C正确；
D. 图b中阴影部分面积为：，通过的路程为：，可见图b中阴影部分面积表示该物体在对应时间内通过的路程，故D正确．
选D．
24、B
【解析】柴油机的效率．
25、D
【解析】扩散现象是分子热运动的宏观表现，分子用肉眼是看不见的，只能用电子显微镜观察，柳絮、雪花、粉尘肉眼可见，故ABC错误，D正确。
故选D。
26、B
【详解】A．物体的内能增加物体的温度才会升高，所以由图钉的温度升高可知其内能增加，故A错误；
B．图钉钉帽在粗糙的硬纸板上来回摩擦，图钉钉帽对硬纸板做功的同时硬纸板也对图钉钉帽做功，所以图钉的内能增加，纸板的内能也增加，故B正确；
C．硬纸板对图钉钉帽做功使其内能增加，因此改变图钉内能的方式是做功，故C错误；
D．图钉和硬纸板内能增加的大小之和等于图钉克服摩擦力做功的多少，故D错误。
27、B
【分析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系。
【详解】A．电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；
B．电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；
C．把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；
D．在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误；
故选B。
28、B
【解析】当滑动变阻器断路时，电路没有电流；当滑动变阻器短路时，灯泡应该会发光．
电流表有示数说明电路是通路，否则电流表不会有示数，而灯泡不亮，电压表无示数，只能是灯泡短路；
选B．
29、C
【解析】A．尘土飞扬是固体小颗粒的机械运动，不能说明分子在不停地做无规则运动，故A错误；
B．钻木取火，克服摩擦做功，将机械能转化为内能，故B错误；
C．人工湖能调节气温，是因为水的比热容大，吸收或放出相同的热量时，水的温度变化小，故C正确；
D．冰糕周围冒出的“白气”是水蒸气液化形成的小水滴，故D错误。
30、D
【解析】三只灯泡额定功率相同，它们都正常工作时，则它们的实际功率就相同，由工作时间相同，根据公式可知，消耗的电能相同。
故选D。
二、填空题（每空1分，共10题，20分）
31、N 两车距离变大说明两磁铁间有排斥力作用，而同名磁极相互排斥
【详解】将两辆小车相互靠近后释放，两车距离变大说明两磁铁间有排斥力作用，而同名磁极相互排斥，所以可判断出甲车上的磁体的A端为N极。
32、1359.6
【详解】由图可得电能表的示数为。
33、做功 增加
【详解】[1][2]向下压活塞时，活塞对筒内的空气做功，通过做功的方式使空气的内能增加，温度升高，当温度升高达到棉花的着火点时，筒内棉花燃烧起来。
34、S2 S1、S3 S1、S2、S3
【详解】[1]如图电路中，若使L1和L2串联，则电流的路径只有一条，电流要分别经过L1和L2，应闭合开关S2；
[2]若使L1和L2并联，则电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3；
[3]若同时闭合开关三个开关S1、S2、S3，则电源的两端被导线相连，电源会短路，将烧毁电源。
35、变大 不变 2
【详解】开关闭合前，电路中只有R1，开关闭合后，R1、R2并联，A1测R1的电流，A测干路电流，由于总电压U一定，而，所以电流表A的示数增大；
R1两端电压不变，所以通过R1的电流也不变；
电压表V的示数从0变为U，其变化量等于电源电压U，流表A的示数由I1变为I，其变化量为I-I1= I2，二者之比为R2的阻值2Ω．
36、20 19
【解析】由电路图可知，R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；当电压表的示数减小时，因为串联电路的总电压等于各分电压之和，所以定值电阻两端的电压增大，根据U=IR可知，电路中的电流增大，故当电压表的示数为9V时，电路中的电流为0.5A，则电源的电压U=9V+0.5A×R0；当电压表的示数为1V，电路中的电流为0.9A，则电源的电压U=1V+0.9A×R0；因为电源的电压不变，所以9V+0.5A×R0=1V+0.9A×R0，解得：R0=20Ω，电源的电压：U=1V+0.9A×R0=1V+0.9A×20Ω=19V。
37、C点左侧 做功
【解析】如图所示，当压缩弹簧时，弹簧具有弹性势能，在恢复形变时，弹性势能转化为动能，使物块获得一定的速度，弹力大于摩擦力时物块做加速运动，弹力等于摩擦力时速度达到最大，弹力小于摩擦力时做减速运动，离开弹簧后，弹力没有了，由于惯性，由于摩擦阻力物块还会继续做减速运动，直到静止，所以在物块未离开弹簧时，速度达到最大，即在C点左侧时速度达到最大；整个过程中物块A的内能增大，这是通过弹力做功，弹性势能转化为动能。
38、火线 地线 漏电保护器
【详解】[1]为了用电安全，用电器的开关必须接在火线上，断开开关时，能切断火线，此时接触用电器不会发生触电事故。
[2]用电器的金属外壳必须接地，即使人接触漏电的用电器，人也会被接地的导线短路，不会发生触电事故。
[3]在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现用电器漏电或人触电的事故，为防止触电事故的发生，在连接各用户的总开关上应安装漏电保护器。
39、地 试电笔 火
【详解】[1]三脚插头最上面的那个脚比较长是接地线，比其它的两个要长，便于插入时及早接地、拔出时后断开接地，使用时更为安全；
[2][3]试电笔是辨别火线和零线的工具，试电笔接触火线时，氖管发光；接触零线时，氖管不发光。
40、18 20 1.5
【详解】[1]当S1闭合，S2、S3断开时，只有电阻R2接入电路，电流表的示数为0.6A，则电源电压为
[2]当S2闭合，S1、S3断开时，两个电阻串联在电路中，电流表的示数为0.36A，即
则R1阻值为
[3]当S1、S3闭合S2断开时，两个电阻并联，电流表测量干路电流，即
三、实验题（每空1分，共2题，15分）
41、煤油的比热容较小 温度计示数的变化 电阻 大 B 串 大 低
【解析】（1）本实验中电流产生的热量不能用眼睛直接观察，我们是通过观察烧瓶中温度计示数的变化来反映电阻通电后产生热量多少，所以在选择烧瓶内液体时，应该选择吸热能力较弱的液体，也就是在吸收相同热量时温度变化较大的液体，煤油的比热容小于水的比热容，所以我们应该选择煤油而不是水；
（2）由甲图可知，闭合开关，电阻丝R与滑动变阻器串联．把滑片移动到M点左侧某处，滑动变阻器接入电路电阻变小，电路总电阻变小，电源电压不变，由I=可知，电路电流变大，此时煤油的末温度高于第一次，说明第二次电流产生的热量更多．所以在通电时间和电阻相同时，通过导体的电流越大，产生的热量越多；
（3）在实验中探究电热与电阻的关系，根据控制变量法的操作要求，我们要改变电阻的大小，而其他因素不变，所以电阻大小应选择RB=20Ω，煤油的质量150g，要保证电流相同，这个电阻应该串联到甲电路中；
（4）在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，串联在电路中，通过导体的电流相等、通电时间相等，根据Q=I2Rt，连接处产生的热量较多．所以会导致输送电能的效率变低．
42、D 改变灯泡两端的电压 B 2.5 0.5 增大 温度
【详解】(1)[1]A．若灯泡的灯丝断了，灯不发光，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，不符合题意；
B．若灯座内部出现了短路，电压表没有示数，电路为通路，电流表有示数，不符合题意；
C．若滑动变阻器断路，整个电路断路，两表都没有示数；不符合题意；
D．闭合开关，发现小灯泡不亮，但电流表电压表都有示数，电路为通路，灯不发光，则电路中的电流过小，小灯泡实际功率太小，符合题意；
(2)[2]该实验中滑动变阻器除了保护电路外，还有改变灯泡两端的电压的作用；
(3)[3][4]由于2V小于灯泡额定电压2.5V，所以，要使灯泡正常发光，需增大灯泡两端的电压，即应减小滑动变阻器两端电压，减小滑动变阻器接入电路的阻值，故将滑片向B端移动，直到电压表的示数为2.5V为止；
(4)[5]由图象知道，当灯两端的电压是2.5V时，对应的电流值为0.2A，由知道，小灯泡的额定功率是：
P=UI=2.5V×0.2A=0.5W；
[6]由I-U图象知道，随灯泡电压的增大，灯泡电流增大，灯泡实际功率P=UI增大；
(5)[7]灯泡越来越亮，则说明灯的功率越大，灯的温度高，电阻越来越大，说明电阻受温度的影响。
四、计算题（每题10分，共2题，20分）
43、（1）100J（2）200W（3）80%
【解析】（1）拉力所做的功:W拉=Fs=500N×0.2m=100J
（2）拉力做功的功率：
（3）此过程中拉力做的有用功为：
该杠杆的机械效率:
44、（1）3A；（2）7.2W；（3）120J。
【详解】(1)由图知道，当S1、S2都闭合时，R2与R3并联，电流表测干路电流；电流表的示数是：
；
(2)当S1、S2都断开时，R1与R2串联，电路中的电流是：
；
由P=UI知道，电路的总功率是：
P＝UI＝6V×1.2A＝7.2W；
(3)当只闭合S1时，电路为R2的基本电路，电路工作10s产生的热量是：
。
答：(1) S1、S2都闭合时电流表的示数为3A；
(2)S1、S2都断开时电路的总功率为7.2W；
(3)只闭合S1，电路工作10s产生的热量为120J。
物重G/N
拉力F/N
时间t/s
A端上升的竖直距离h/m
B端下降的竖直距离s/m
200
500
0.5
0.4
0.2
