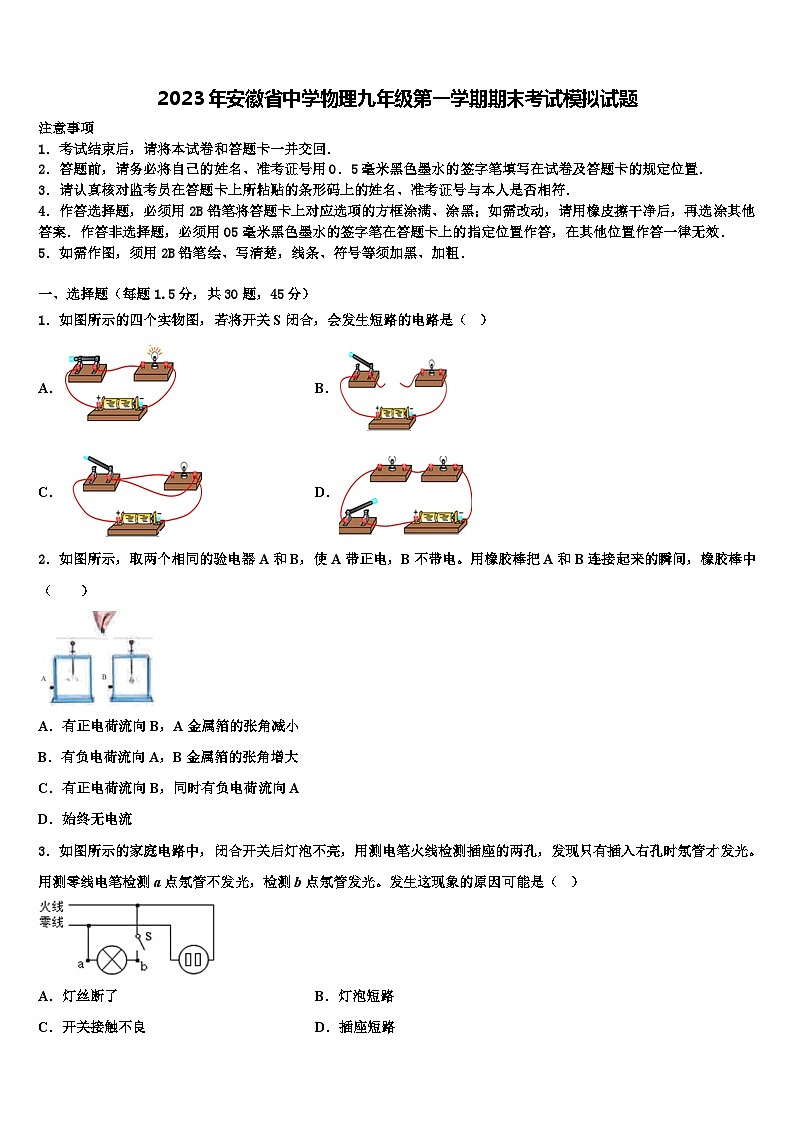

2023年安徽省中学物理九年级第一学期期末考试模拟试题

这是一份2023年安徽省中学物理九年级第一学期期末考试模拟试题，共23页。试卷主要包含了下列属于省力杠杆的是等内容，欢迎下载使用。

1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．如图所示的四个实物图，若将开关S闭合，会发生短路的电路是（ ）
A．B．
C．D．
2．如图所示，取两个相同的验电器A和B，使A带正电，B不带电。用橡胶棒把A和B连接起来的瞬间，橡胶棒中（ ）
A．有正电荷流向B，A金属箔的张角减小
B．有负电荷流向A，B金属箔的张角增大
C．有正电荷流向B，同时有负电荷流向A
D．始终无电流
3．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（ ）
A．灯丝断了B．灯泡短路
C．开关接触不良D．插座短路

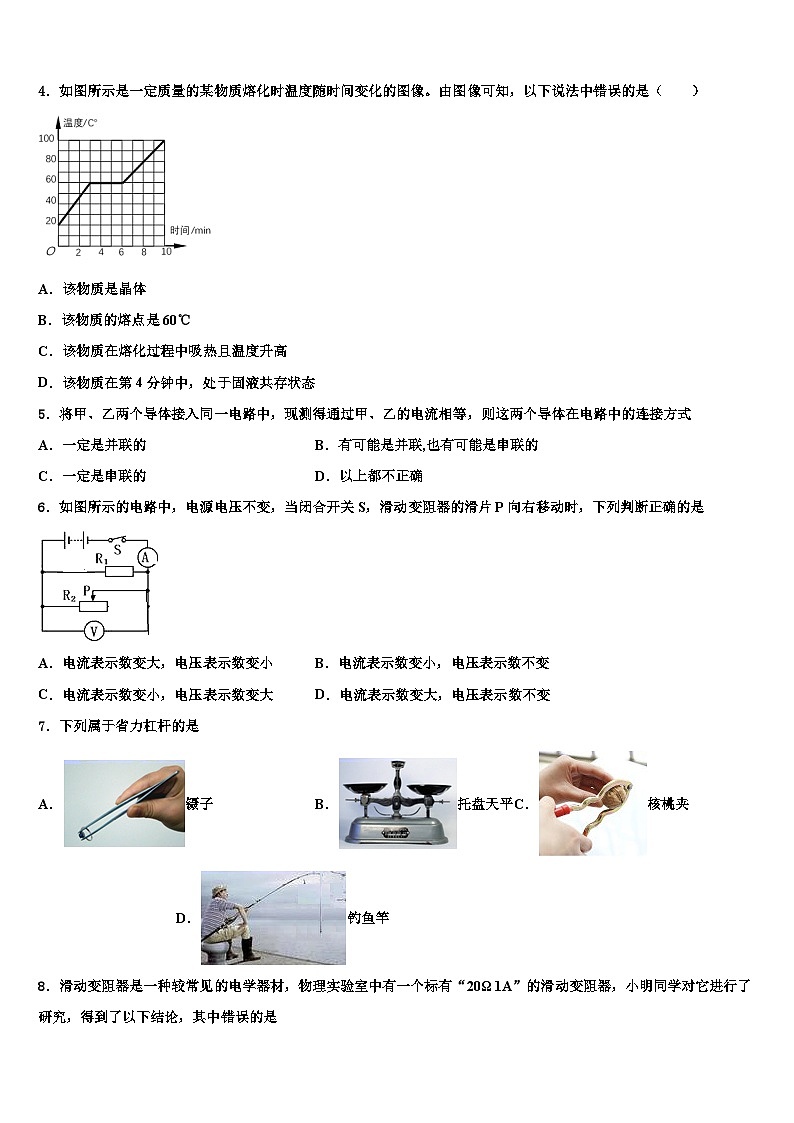

4．如图所示是一定质量的某物质熔化时温度随时间变化的图像。由图像可知，以下说法中错误的是（ ）
A．该物质是晶体
B．该物质的熔点是60℃
C．该物质在熔化过程中吸热且温度升高
D．该物质在第4分钟中，处于固液共存状态
5．将甲、乙两个导体接入同一电路中，现测得通过甲、乙的电流相等，则这两个导体在电路中的连接方式
A．一定是并联的B．有可能是并联,也有可能是串联的
C．一定是串联的D．以上都不正确
6．如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变
7．下列属于省力杠杆的是
A．镊子B．托盘天平C．核桃夹D．钓鱼竿
8．滑动变阻器是一种较常见的电学器材，物理实验室中有一个标有“20Ω 1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是

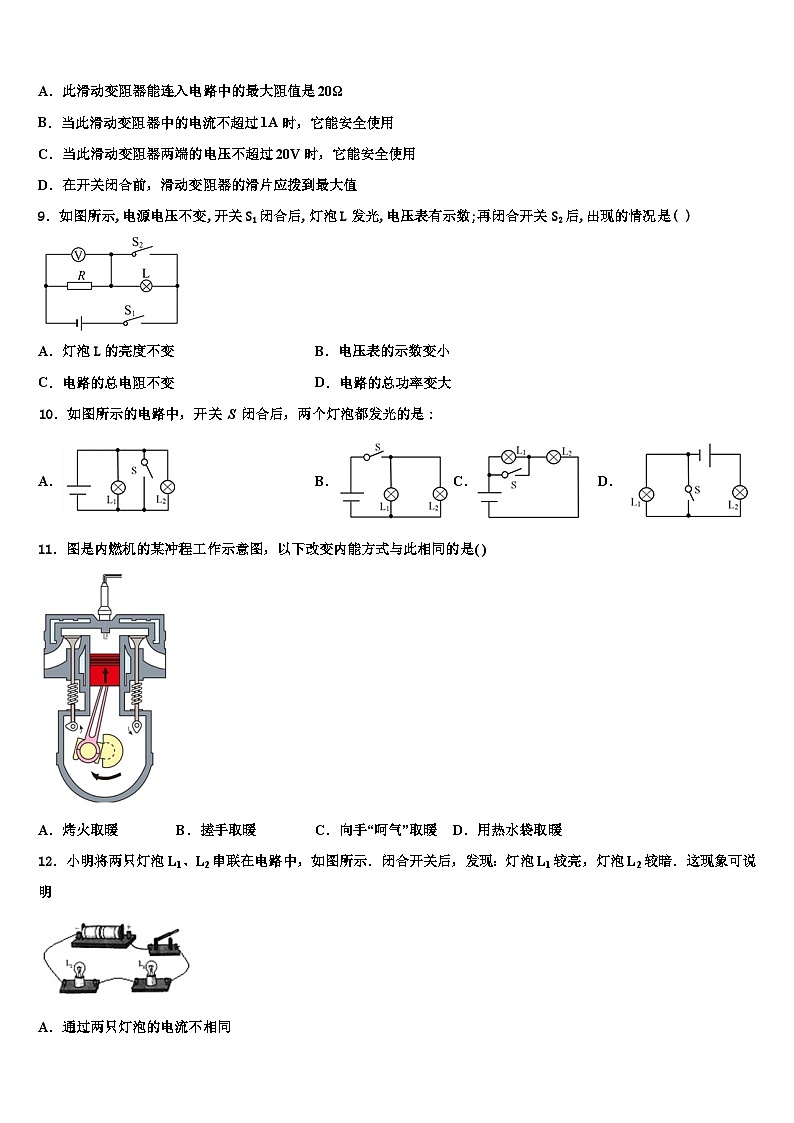

A．此滑动变阻器能连入电路中的最大阻值是20Ω
B．当此滑动变阻器中的电流不超过1A时，它能安全使用
C．当此滑动变阻器两端的电压不超过20V时，它能安全使用
D．在开关闭合前，滑动变阻器的滑片应拨到最大值
9．如图所示,电源电压不变,开关S1闭合后,灯泡L发光,电压表有示数;再闭合开关S2后,出现的情况是( )
A．灯泡L的亮度不变B．电压表的示数变小
C．电路的总电阻不变D．电路的总功率变大
10．如图所示的电路中，开关 S 闭合后，两个灯泡都发光的是：
A．B．C．D．
11．图是内燃机的某冲程工作示意图，以下改变内能方式与此相同的是( )
A．烤火取暖B．搓手取暖C．向手“呵气”取暖D．用热水袋取暖
12．小明将两只灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现：灯泡L1较亮，灯泡L2较暗．这现象可说明
A．通过两只灯泡的电流不相同
B．两只灯泡的电阻可能相等
C．两只灯泡的实际功率可能相同
D．两只灯泡的两端电压一定不相同
13．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的
A．开关B．导线C．电源D．发声器
14．小王家的空气开关发生了“跳闸”，则电路中（ ）
A．一定是发生了短路B．一定是用电器总功率过大
C．一定是电压大于220VD．一定是电路总电流过大
15．以下设计的电路图中电源电压保持不变，某同学在没有电流表的情况下，利用电压表和阻值己知的定值电阻R0，来测量未知的定值电阻Rx的阻值，不能实现测量Rx阻值的是( )
A．B．
C．D．
16．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时
A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大
17．下列说法中正确的是
A．只要物体吸收了热量，温度就一定升高
B．只要物体的内能增加了，就一定是吸收了热量
C．物体的温度虽然没有变化，但它的内能有可能增加
D．只要物体的温度保持不变，就一定没有吸热也没有放热
18．如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（ ）
A．增加了0.2VB．减少了0.2VC．增加了0.4VD．减少了0.4V
19．关于热现象，下列说法正确的是
A．物质由大量分子构成的，物质的分子之间仅存在引力
B．雪花飞舞能说明分子在做无规则运动
C．钻木取火是利用做功改变物体内能的
D．物体质量越大其比热容越大
20．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1～0.25A
C．滑动变阻器的阻值允许调节的范围是24～50Ω
D．电路的最大电功率是2.5W
21． “早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我们新疆地区夏季昼夜气温变化显著。其主要原因是砂石与水相比较具有较小的
A．热量B．内能C．比热容D．密度
22．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻，得到如图乙所示的图像以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．滑动变阻器阻值变化范围为
D．将从5换成10后，应将滑片P向左移
23．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路
24．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如下图是四冲程汽油机的工作循环示意图，其中压缩冲程是（ ）
A．B．C．D．
25．如图所示是四冲程汽油机做功冲程的示意图，汽油燃烧产生高温高压的气体推动活塞向下运动。此过程中
A．将机械能转化为内能
B．该点燃方式为压燃式
C．在活塞向下运动的过程中，气体分子的平均动能变小
D．活塞向下运动是依靠惯性实现的
26．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是
A．只闭合S1，R1、R2并联B．只闭合S2，L、R1串联
C．只闭合S2，会形成电源短路D．只闭合S1，只有R2接入电路
27．磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命。上述说明中，没有涉及的知识是
A．铁在磁场里会被磁化B．磁能生电
C．同名磁极相互排斥D．电流的热效应
28．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
29．为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路。此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时电表均在安全范围内，则
A．电压表的示数变大
B．电压表与的示数之和变小
C．电流表A的示数变小
D．若电压表突然短路，则小灯泡变亮
30．手机扫描二维码是一种短距离通信的无线电技术，它传递信息是利用
A．红外线B．超声波C．次声波D．电磁波
二、填空题（每空1分，共10题，20分）
31．小王家电能表的最大额定电流为10A，现有额定功率为40W的灯泡六只、120W的电视一台、800W的电饭锅一个、200W的电冰箱和1000W的空调一台，请问他家这些用电器________（选填“能”或“不能”）同时长时间工作。
32．课外实践活动中，小青仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为_______。若一段时间内指示灯闪烁了320次，则用电器消耗的电能为_______J。
33．一定值电阻两端电压为6 V时，通过的电流为0.2 A，则该定值电阻的阻值为_____Ω；当电阻两端电压为0时，该定值电阻的阻值为_____Ω．
34．如图，已知R1=10Ω，R2=40Ω，通过R1的电流是2A，则通过R2的电流是______ A。
35．小明家的电能表如图所示，当小明家只有一盏电灯工作时，15min内转盘正好转过25圈，则该灯泡消耗的电能是_______kWh，它的电功率为_______W．
36．如图所示，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光．如果灯泡L1的灯丝突然断开，则电压表的示数将_____（选填“变大”、“不变”或“变小”），电流表的示数将_____（选填“变大”、“不变”或“变小”），灯泡L2将会_____（选填“变亮”、“变暗”或“熄灭”）．
37．家庭中的电灯、电视机等用电器大多是______联在电路中的；为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要______ 。
38．学习电功率知识后，小亮了解到用电器在待机状态下的功率叫待机功率。为了测量家里电视机的待机功率，小亮利用全家外出旅游的机会，离家时让电视机处于待机状态，断开其它所有用电器，回家时发现入户电能表的示数增加了0.4kW•h，这段时间刚好为100h且供电正常，通过计算可以得到电视机的待机功率为______W。他通过查阅相关资料了解到，所测的待机功率比同型号电视机的待机功率小。请根据所学物理知识分析，导致所测待机功率偏小的原因除误差外还可能是__________________。
39．小明为了研究液体的扩散现象，先在量筒里装一半清水，再在水下面注入硫酸铜溶液。如图所示，是小明观察到的溶液在“实验开始时”、“静放10日后”、“静放30日后”所呈现的现象，其中 _____（选填标号）图是表示溶液静放30日后的实验现象。如果室温越高，达到丙图所示现象所用的时间将_____（选填“缩短”或“延长”）。原因是：_____。
40．R1和R2两只电阻串联，已知R1:R2=5:1，那么通过它们的电流之比I1:I2=__________，两只电阻两端各自的电压之比U1:U2=_____________。
三、实验题（每空1分，共2题，15分）
41．在观察“磁场对通电直导线的作用”活动中，小敏按照图示组装实验器材。
(1)选择恰当直导线后，将滑动变阻器的滑片移动到适当位置，闭合开关，看到直导线EF向右运动。说明磁场对通电导体有力的作用，_____（填“发电机”“电动机”或“电磁铁”）就是根据该原理制成的；
(2)将滑动变阻器的滑片向_____（填“左”或“右”）端移动，发现直导线EF向右运动并摆起的幅度更大，这说明磁场对通电导体作用力的大小与_____有关；
(3)若要使直导线EF向左运动，可采取的方法（写出1种）：_____；
(4)若想用上述器材研究发电机的工作原理，闭合开关前，应将电路中的电源换成_____（填“小灯泡”“电压表”或“灵敏电流计”），再闭合开关，让导线EF左右切割磁感线运动，观察实验现象。
42．在“观察水沸腾”的实验中，某同学从90℃开始计时测得的实验数据如下表：
（1）根据表格中的数据，在图中作出水的温度随时间变化的图像。
（__________）
（2）根据图像得出水沸腾时温度的特点是__________。
（3）某同学在实验过程中发现从开始加热到水沸腾这段时间过长，原因可能是________(答出一种原因即可)，解决的办法是__________。

四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压保持不变，定值电阻R1规格为“■Ω 0.5A”，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R2的阻值为12Ω，滑动变阻器R3的规格为“20Ω 1A”。闭合S和S2、断开S1，电流表示数为0.3A，电压表示数为2.4V；闭合S和S1、断开S2，调节滑动变阻器R3使其接入电路的电阻为7Ω时，电压表示数为2.8V。
（1）求电源电压；
（2）求定值电阻R1的阻值；
（3）闭合S和S1、断开S2，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。
44．如图所示，电源电压恒定不变，灯泡L上标有“6V 9W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0~3A，电压表的量程为0~15V。灯泡电阻不随温度变化。求：
（1）灯泡L正常发光时的电流和电阻；
（2）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为2.25W，求电源电压是多大?
（3）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．开关S闭合后，电流经过开关流入灯泡，形成一个闭合回路，不会发生短路，故A不符合题意；
B．开关S闭合后，电路处于断路状态，不会发生短路，故B不符合题意；
C．开关S闭合后，灯泡两端用导线连接起来，故灯泡被短路，故C符合题意；
D．开关S闭合后，两个灯泡串联，不会发生短路，故D不符合题意。
故选C。
2、D
【详解】两个相同的验电器A和B，使A带正电，B不带电，用橡胶棒把A和B连接起来的瞬间，橡胶棒不导电没有电荷的流动，不会形成电流，故选D。
3、A
【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
4、C
【分析】本题考查晶体熔化图像相关知识，根据图像和晶体熔化特点分析求解。
【详解】A．由图可知，该物质熔化时有固定的熔化温度，所以该物质为晶体，说法正确，故A项不符合题意；
B．由图可知，该物质熔化时有固定的熔化温度为60℃，故该物质的熔点为60℃，说法正确，故B项不符合题意；
C．晶体在熔化过程中吸热且温度不变，说法错误，故C项符合题意；
D．该物质在第4分钟中时，在熔化过程中，物质处于处于固液共存状态，说法正确，故D项不符合题意。
故选C。
5、B
【解析】因串联电路电流处处相等，所以两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；两只灯泡并联时，两只灯泡两端的电压相等，如果它们的规格相同，根据欧姆定律可得通过这两只灯泡的电流也会相等。因此这两只灯泡可能是串联，也可能是并联。
6、B
【解析】试题分析：由电路图可知，两电阻并联，电流表测干路电流，电压表测并联电压，即电源电压；
根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据电路结构由欧姆定律分析答题．
解：（1）由电路图可知，电压表测电源电压，电源电压不变，因此电压表示数不变，因此AC错误；
（2）由电路图可知，滑片P向右移动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，
电源电压不变，由欧姆定律可知，干路电流变小，因为电流表测干路电流，因此电流表示数变小，B正确，AD错误；
故选B．
【点评】本题是一道闭合电路动态分析题，分析清楚电路结构、熟练应用欧姆定律即可正确解题．
7、C
【详解】A．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，不符合题意；
B．托盘天平在使用过程中，动力臂等于阻力臂，既不省力也不费力，是等臂杠杆，不符合题意；
C．核桃钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，符合题意；
D．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，不符合题意。
8、C
【解析】由滑动变阻器铭牌“20Ω 1A”可知，该滑动变阻器的最大阻值是20Ω，
滑动变阻器允许通过的最大电流是1A，由此可知：
A、此滑动变阻器能连入电路中的最大阻值是20Ω，说法正确，不符合题意；
B、当通过此滑动变阻器中的电流不超过1A时，它能安全使用，说法正确，不符合题意；
C、当滑动变阻器阻值全部接入电路，即电阻是20Ω时，滑动变阻器两端接20V电压，
通过它的电流是1A，滑动变阻器能安全使用；如果滑动变阻器接入电路的阻值小于20Ω，
滑动变阻器两端加10V电压，滑动变阻器中的电流超过1A，滑动变阻器不能安全工作，
故C说法错误，符合题意；
D、为了保护电路，在接入滑动变阻器时应将滑动变阻器拨到最大值处，故D选项正确，不符合题意．
9、D
【详解】A．开关S2闭合时，灯泡被短路，灯泡不再发光，故A错误；
B．开关S2断开时，电阻R与灯泡L串联，U=UR+UL；UV=UR=U﹣UL，
开关S2闭合时，只有电阻R接入电路，U=UR′，UV′=UR′=U，所以S2闭合后，
电压表示数变大，故B错误；
C．开关S2断开时，电阻R与灯泡L串联，电路总电阻R总=R+RL，
开关S2闭合时，只有电阻R接入电路，电路总电阻R总′=R，所以S2闭合后，电路总电阻变小，故C错误；
D．开关S2闭合后电路总电阻R总变小，电源电压U不变，电路总功率P=变大，故D正确；
【点睛】
本题是一道闭合电路的动态分析题，分析清楚电路结构、掌握串联电路的特点、掌握功率公式是正确解题的关键．
10、B
【解析】A.开关闭合后，发生电源短路，两盏灯都不能发光，故选项A不符合要求；
B.由图知，开关闭合后，两灯泡并联，两盏灯都能发光，故选项B符合要求；
C.由图知，开关闭合后，左边灯泡L1被短路，只有L2发光，故选项C不符合要求；
D.由图知，开关闭合后，左边灯泡L1被短路，只有L2发光，故选项D不符合要求；
故只有选项B说法正确；故应选B．
11、B
【详解】这是内燃机的压缩冲程，机械能转化成内能，是通过做功改变内能的，搓手取暖跟它的道理是一样的，其余三个事例是通过热传递改变内能的．
12、D
【分析】两灯串联则电流相等，亮度不同说明实际功率不等，根据得出两灯的电阻不等；再根据得出两灯的两端电压是否相等．
【详解】灯泡的亮度是由实际功率决定的，所以灯泡L 1 较亮，灯泡L 2 较暗，说明L 1 的实际功率大，又因为串联时电流处处相等，则根据可得两灯的电阻一定不相等，故ABC错误；
两灯的电流相等，电阻不同，根据知，两灯两端的电压一定不同，故D正确．
故选D．
13、A
【详解】香蕉拿下来，小猴子发出声音，说明电路是接通的；香蕉放上去，小猴子停止发声，说明电路是断开的；香蕉起到了通断电路的作用，所以相当于电路中的开关，故应选A．
14、D
【详解】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：①电路发生短路②电路中用电器总功率过大。
故选D。
15、B
【详解】A．闭合S，电压表测出电源电压U；断开S，R0与Rx串联，电压表测R0的电压U，则Rx的电压为U-U0。利用串联分压公式可求出Rx的电阻。故A正确，不符合题意；
B．开关S断开时，R0与Rx串联，电压表测电源电压；开关S闭合时，R0被短路，电压表测电源电压。所以不能测量Rx的阻值。故B错误，符合题意；
CD．开关S置于1时，电压表测电源电压U；开关S置于2时，R0与Rx串联，电压表测Rx的电压Ux，则R的电压为U-Ux，则根据串联电路分压公式可推出Rx的阻值。故CD正确，不符合题意。
16、B
【详解】由电路图知道，电路是由湿敏电阻R和定值电阻R0串联构成的，电压表测R0两端的电压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R总=R0+R知道，电路总电阻增大，又由且U不变知道，电路中电流减小，即电流表的示数减小；由U=IR0知道，R0两端的电压减小，即电压表的示数减小；而由知道，电路总功率减小，故只有B正确．
17、C
【解析】物体吸收了热量，温度不一定会升高，但内能增加；改变物体内能的方法有做功和热传递
【详解】A、物体吸热温度并不一定升高，晶体的熔化过程等，故A错误；B、改变物体内能的方法有做功和热传递，物体的内能增加，可能是吸收了热量，也可能是外界物体对它做了功，故B错误；C、虽然物体的温度不变，它的内能可能增加，例如液体的沸腾过程，晶体的熔化过程等，吸收热量，温度不变，但内能增加，故C正确；D、晶体熔化时继续吸热，但温度不变，故D错误．故选C．
18、C
【详解】原电路中，R与变阻器串联，电压表测变阻器的电压，电流表测电路中的电流，将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I1、I2，R两端的电压分别为从U1、U2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大；由串联电路电压的规律，R的电压减小；对R而言，由欧姆定律
由合分比定量
故
即R减小的电压，根据串联电路电压的规律，各部分电压之和等于电源电压，故变阻器增加的电压等于R减小的电压，即电压表示数增加了0.4V，故应选C。
19、C
【解析】A．物质的分子之间存在相互作用的引力和斥力，故A错误；
B．雪花不是分子，故B错误；
C．钻木取火是通过摩擦，将机械能转化为内能，属于做功改变物体的内能，故C正确；
D．比热容是物质的一种性质，与物体的质量大小、温度高低等无关，故D错误。
20、B
【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．
A．当滑动变阻器滑片向右滑动，接入电路中的电阻变大时，根据欧姆定律可知电路中的电流变小，即电流表示数变小；根据U＝IR可知灯泡两端的电压变小，即电压表示数变小；故A错误；
C．根据P＝UI可得，灯的额定电流：
IL额＝＝＝0.25A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，
所以，电路中的最大电流为Imax＝0.25A，
由I＝可得，灯泡的电阻：
RL＝＝＝10Ω，
电路中的总电阻：
Rmin＝＝＝24Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R滑min＝Rmin﹣RL＝24Ω﹣10Ω＝14Ω；故C错误；
D．该电路的最大功率：
Pmax＝UImax＝6V×0.25A＝1.5W，故D错误；
B．当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：
Imin＝＝＝0.1A，
则电流表示数的变化范围是0.1A～0.25A，故B正确．
21、C
【解析】“早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我国新疆的某些地区夏季昼夜气温变化显著，我国新疆某些地区都是沙漠或沙石，没有水，沙石的比热容远远小于水的比热容，所以沙石吸收同样多的热量温度升高的快，故中午温度很高；同样，沙石放出同样多的热量温度降低的也很快，故夜晚和早上温度很低，需穿皮袄。
跟热量、内能、热值无关。
故选C.
22、C
【详解】A．研究电流和电压的关系时，要控制电阻不变，由图乙知，电阻是变化的，故A项错误；
B．由题意和图像可知该同学研究的是电流和电阻的关系，实验中要控制两端的电压不变（即电压表示数不变），由图乙知，电流与电阻之积（即两端的电压）：
，
即电压表示数保持2.5V不变，故B项错误；
C．由图乙知，电流最大为0.5A时，对应的电阻为，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：
由图乙知，电流最小为0.1A时，对应的电阻为，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：
所以，滑动变阻器阻值变化范围为，故C项正确；
D．根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大（大于2.5V），探究电流与电阻关系的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压使电压表的示数减小为2.5V，根据分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D项错误．
23、B
【解析】本题涉及的知识是故障电路分析．“当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线”说明电路故障是断路，“电压表指针则有明显偏转”说明与电压相连的电路是接通的，发生断路的是灯泡L1．
24、B
【详解】A．A的进气阀门打开，排气阀门关闭，活塞向下，是吸气冲程，A不符合题意；
B．B的两个阀门关闭，活塞向上压缩气体做功，将机械能转化为内能，是压缩冲程，B符合题意；
C．C的两个阀门关闭，火花塞点燃，产生爆发性燃烧推动活塞向下做功，将内能转化为机械能，是做功冲程，C不符合题意；
D．进气阀门关闭，排气阀门打开，活塞向上，是排气冲程，D不符合题意。
故选B。
25、C
【详解】AC．汽油机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能；所以，图示的做功冲程中，内能转化为机械能，故气体的内能减少、温度降低，分子热运动减慢，气体分子的平均动能变小，故A错误，C正确；
B．汽油机中有火花塞，采用的是点燃式点火；而柴油机是喷油嘴喷出雾状柴油，进行压燃式点火，故B错误；
D．汽油燃烧产生高温高压的气体推动活塞向下运动，所以，活塞向下运动不是依靠惯性实现的，故D错误。
26、D
【详解】AD．由图可知，只闭合S1时电路中只有R2，故A错误，D正确；
BC．由图可知，只闭合S2时电路中有且只有L，故B、C错误；
27、C
【详解】A．文本中强静磁场会吸引铁质物品，说明铁在磁场会被磁化，故A不符合题意
B．文本中变化磁场会使携带的金属中产生感应电流，说明存在电磁感应(磁生电)， B 不符合题意；
C．文本中未提及同名磁极相互排斥，C符合题意；
D．文本中从而使金属发热面灼伤病人(电流流过金属导体，金属导体发热)，说明存在电流的热效应， D不符合题意。
28、B
【详解】L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．
由上述可知选项A、C、D都不正确．B正确．
29、C
【解析】如图电路，灯与滑动变阻器串联，电流表测量电路中的电流，电压表测量灯的电压，电压表测量滑动变阻器的电压。
C. 滑动变阻器的滑片P向左滑动时，接入电路的电阻变大，电路总电阻变大，根据知，电流会变小，即电流表A的示数变小，故C正确；
A. 灯的电阻不变，电流变小时，根据得，灯两端的电压变小，即电压表的示数变小，故A错误；
B. 电压表与的示数之和即为电源电压，所以两电压表的示数之和不变，故B错误；
D. 若电压表突然短路，因为它与灯是并联的，所以小灯泡也被短路，不会亮，故D错误；
故选C。
点睛：考查了欧姆定律的应用，关键是电路的动态分析，当滑动变阻器电阻变大时，电流变小，灯两端的电压会变小，而滑动变阻器两端分得电压升高。
30、D
【详解】手机既是无线电发射台又是无线电接收台，它用电磁波把信息发射到空中，同时它又能在空中捕获电磁波．手机扫描二维码也是利用电磁波传递信息的．故D符合题意，ABC不符合题意．
二、填空题（每空1分，共10题，20分）
31、不能
【详解】家庭电路的电压是220V，小王家电能表的最大额定电流为10A，根据P=UI可得，这个电能表所在的电路中，用电器的总功率最大为
P=UI=220V10A=2200W
串、并联电路中，用电器的总功率都等于各用电器功率之和，故小王家现有用电器的总功率为
40W6+120W+800W+200W+1000W=2360W2200W
所以，他家这些用电器不能同时长时间工作。
32、3512.0kW·h 3.6×105
【详解】[1] 电能表是测量家庭电路中消耗电能多少的仪表;电能表的示数最后一位小数，单位是kW·h，由图可以读出此时电能表示数为3512.0kW·h；
[2] 一段时间内指示灯闪烁了320次，所以消耗的电能为
=0.1 kW·h =3.6×105J
33、1 1
【详解】由 可得，定值电阻的阻值： ，因电阻是导体本身的一种性质，与其两端的电压和通过的电流无关，所以，当电阻两端电压为0时，该定值电阻的阻值仍为1Ω不变．
故答案为1；1．
34、0.5.
【详解】[1]由图可知，两电阻的连接方式为并联，则
U1=U2，
根据U=IR有：
I1R1=I2R2
代入数据，解得通过R2的电流I2为0.5A。
35、0.01 40
【详解】2500r/kWh表示每消耗1kWh的电能，电能表的转盘转2500r．
15min内转盘正好转过25圈，消耗的电能为：
；
电灯的电功率为：
．
【点睛】
重点是电能表铭牌的意义和电功率的计算，考题中经常出现，解题的关键是理解2500r/(kW•h)物理意义．
36、变大 变小 熄灭
【解析】分析电路可知，灯泡L1的灯丝突然断开后，电压表被串联在电路中，要解决此类问题，应知道电压表的内阻很大，电流表的内阻很小的特点．
【详解】当L1的灯丝断开时，灯泡L2、电流表和电压表串联在电路中，由于电压表的电阻很大，根据公式欧姆定律可知，电路中的电流会很微小，所以电流表的示数将变小，此时L2不发光．由于电压表的内阻远大于灯泡L2的阻值，根据串联电路的分压特点可知：此时电压表的示数几乎为电源电压，因此电压表的示数会增大．
37、并 接地
【详解】[1]家庭中的电灯、电视机等用电器大多是并联在电路中，互不影响。
[2]有金属外壳的家用电器外壳如果漏电，当接有地线时，人接触漏电的用电器，地线把人体短路，不会发生触电事故。
38、4 家庭电路中因接入导线有电阻，导致总电阻增大 或“用电器的电压变小”
【详解】[1]由公式
[2]由公式可得电视机待机功率比同型号电视机的待机功率小的原因是家庭电路中因接入导线有电阻，导致总电阻增大 或“用电器的电压变小”。
39、甲 缩短 温度越高，扩散的速度越快
【详解】[1]时间越长，混合越均匀，故甲是30日后的实验现象；
[2] [3]温度越高，分子运动越剧烈，扩散速度越快，所以室温越高，达到丙图所示现象所用的时间将缩短。
40、1:1 5:1
【详解】[1]串联电路中各处的电流相等，两电阻串联时的电流之比
I1:I2=1:1；
[2]两电阻串联时的电压之比：
。
三、实验题（每空1分，共2题，15分）
41、电动机 右 电流大小 改变电流方向或把蹄形磁体的磁极对调 灵敏电流计
【详解】(1)[1]闭合开关，看到直导线EF向右运动，说明磁场对通电导体有力的作用，电动机就是根据该原理制成的。
(2)[2][3]将滑动变阻器的滑片向右端移动，连入电阻变小，通过导体的电流变大，直导线EF向右运动摆起的幅度更大，这说明磁场对通电导体作用力的大小与电流大小有关。
(3)[4]要使直导线EF向左运动，可以改变磁场方向，也可以改变导体中电流方向。
(4)[5]发电机的原理是电磁感应现象，将机械能转化为电能，所以利用上述器材为了研究发电机的工作原理，闭合开关前，应将电路中的电源换成灵敏电流计显示是否有电流产生。
42、见解析所示 温度保持不变 水量太多或初温太低或没加盖 减少水量或加温度较高的水或加盖
【详解】(1)[1]根据表格中数据描点，并用平滑的曲线连接起来。答案如图：
；
(2)[2]从图像可以看出，水在沸腾时保持98℃不变，所以沸点是98℃．水在沸腾过程中温度保持不变。
(3)[3][4]水加热时间过长可能是水的初温太低，可以用初温较高的水开始加热；也可能是水量太多，可以减小水量；也可能是酒精灯火焰太小，可以增大火焰。
四、计算题（每题10分，共2题，20分）
43、 (1) 6V；(2) 8Ω；(3) 。
【详解】(1)当闭合S和S2、断开S1，R2和R3串联在电路中，电压表是测R3两端的电压；此时电流表示数为0.3A，电压表示数为2.4V，定值电阻R2的阻值为12Ω，定值电阻R2的电压为
，
则电源电压为
；
(2)当闭合S和S1、断开S2时，R1和R3串联在电路中，电压表是测R3两端的电压；此时滑动变阻器R3使其接入电路的电阻为7Ω，电压表示数为2.8V；则电路中的电流为
，
电路的总电阻为
，
所以R1的电阻为
；
(3)当闭合S和S1、断开S2时，R1和R3串联在电路中，电压表是测R3两端的电压，在保障电路安全的前提下，则电路中的电流最大为0.5A，电路中的总电阻最小为
，
滑动变阻器的最小电阻为
；
电压表量程为0-3V，即R3两端的最大电压为3V，则R1的电压最小为
，
根据串联电路中电压与电阻成正比，所以
，
综上所述可知，滑动变阻器接入电路的阻值范围为。
答：(1)电源电压是6V；
(2)定值电阻R1的阻值是8Ω；
(3)闭合S和S1、断开S2，在保障电路安全的前提下，滑动变阻器接入电路的阻值范围是。
44、（1）1.5A，4Ω；（2）18V；（3）
【详解】(1)灯泡正常发光时的电流为
灯泡的电阻为
(2)当灯泡的实际功率为2.25W时，可以求出电路中的电流
所以电源电压为
(3)要保证电路中各元件安全，电路中电流要小于等于1.5A，电压表的示数要小于等于15V；
当电流刚好等于1.5A时，电路中的总电阻为
此时滑动变阻器的阻值为
所以要电流小于等于1.5A，那么滑动变阻器的阻值R；
当电压表示数刚好等于15V时，灯泡的电压为
电路中电流为
滑动变阻器的电阻为
所以要使电压表示数小于等于15V，那么滑动变阻器的阻值要；
综上所述，要保护电路安全，滑动变阻器R的取值范围为。
答：(1)灯泡L正常发光时的电流为1.5A，电阻为4；
(2)电源电压是18V；
(3)要保护电路安全，滑动变阻器R的取值范围为。
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
90
92
94
96
98
98
98
98
98
98
