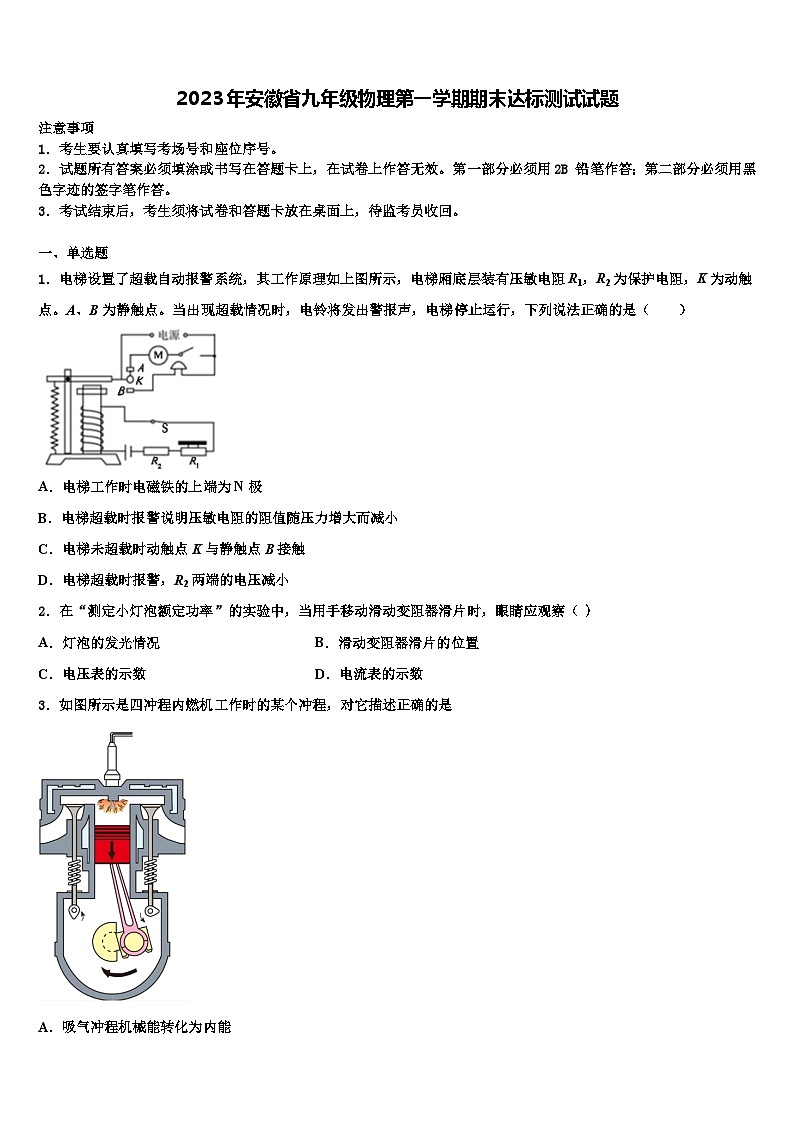

2023年安徽省九年级物理第一学期期末达标测试试题

这是一份2023年安徽省九年级物理第一学期期末达标测试试题，共13页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题
1．电梯设置了超载自动报警系统，其工作原理如上图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点。A、B为静触点。当出现超载情况时，电铃将发出警报声，电梯停止运行，下列说法正确的是（ ）
A．电梯工作时电磁铁的上端为N极
B．电梯超载时报警说明压敏电阻的阻值随压力增大而减小
C．电梯未超载时动触点K与静触点B接触
D．电梯超载时报警，R2两端的电压减小
2．在“测定小灯泡额定功率”的实验中，当用手移动滑动变阻器滑片时，眼睛应观察（ ）
A．灯泡的发光情况B．滑动变阻器滑片的位置
C．电压表的示数D．电流表的示数
3．如图所示是四冲程内燃机工作时的某个冲程，对它描述正确的是

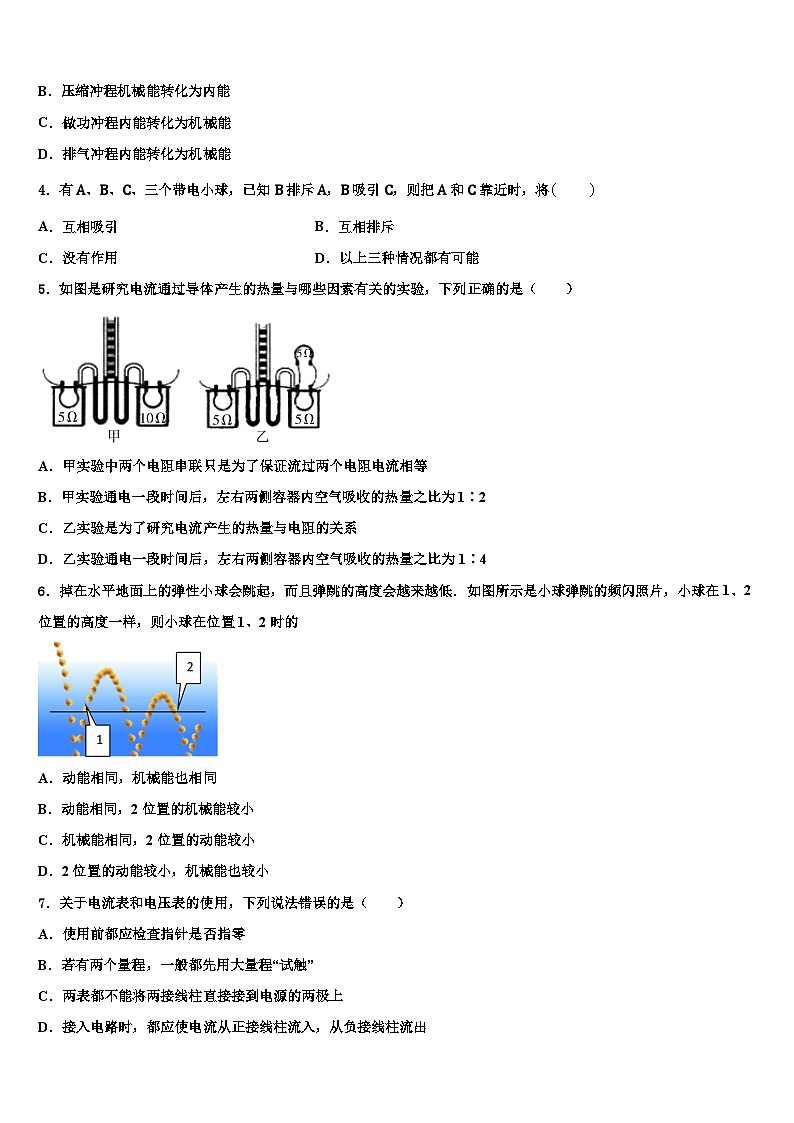

A．吸气冲程机械能转化为内能
B．压缩冲程机械能转化为内能
C．做功冲程内能转化为机械能
D．排气冲程内能转化为机械能
4．有A、B、C、三个带电小球，已知B排斥A，B吸引C，则把A和C靠近时，将
A．互相吸引B．互相排斥
C．没有作用D．以上三种情况都有可能
5．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是（ ）
A．甲实验中两个电阻串联只是为了保证流过两个电阻电流相等
B．甲实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶2
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶4
6．掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的
A．动能相同，机械能也相同
B．动能相同，2位置的机械能较小
C．机械能相同，2位置的动能较小
D．2位置的动能较小，机械能也较小
7．关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出

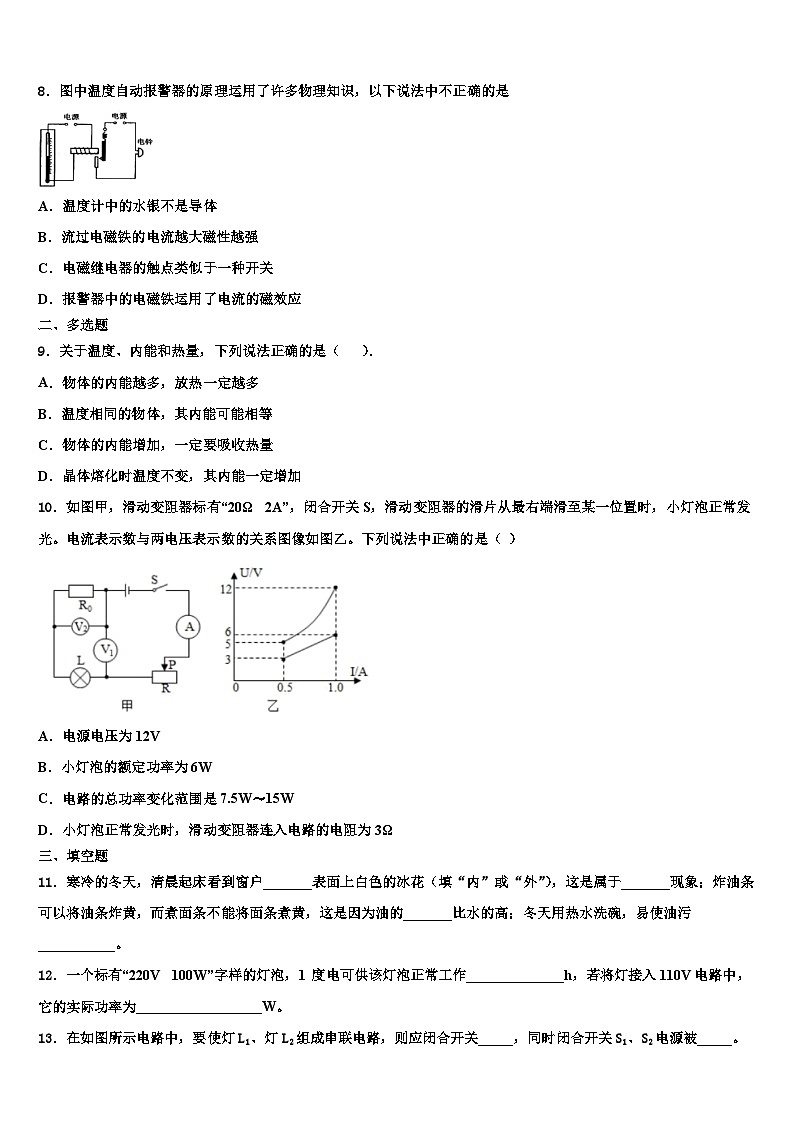

8．图中温度自动报警器的原理运用了许多物理知识，以下说法中不正确的是
A．温度计中的水银不是导体
B．流过电磁铁的电流越大磁性越强
C．电磁继电器的触点类似于一种开关
D．报警器中的电磁铁运用了电流的磁效应
二、多选题
9．关于温度、内能和热量，下列说法正确的是（ ）．
A．物体的内能越多，放热一定越多
B．温度相同的物体，其内能可能相等
C．物体的内能增加，一定要吸收热量
D．晶体熔化时温度不变，其内能一定增加
10．如图甲，滑动变阻器标有“20Ω 2A”，闭合开关S，滑动变阻器的滑片从最右端滑至某一位置时，小灯泡正常发光。电流表示数与两电压表示数的关系图像如图乙。下列说法中正确的是（ ）
A．电源电压为12V
B．小灯泡的额定功率为6W
C．电路的总功率变化范围是7.5W〜15W
D．小灯泡正常发光时，滑动变阻器连入电路的电阻为3Ω
三、填空题
11．寒冷的冬天，清晨起床看到窗户_______表面上白色的冰花（填“内”或“外”），这是属于_______现象；炸油条可以将油条炸黄，而煮面条不能将面条煮黄，这是因为油的_______比水的高；冬天用热水洗碗，易使油污___________。
12．一个标有“220V 100W”字样的灯泡，1 度电可供该灯泡正常工作______________h，若将灯接入110V电路中，它的实际功率为__________________W。
13．在如图所示电路中，要使灯L1、灯L2组成串联电路，则应闭合开关_____，同时闭合开关S1、S2电源被_____。
14．如图（a）所示，灯泡L1与L2_______联．根据图（b）、（c）中电流表的示数可以判断通过L1的电流为_______A，通过L2的电流为_______A。
15．（1）①图(a)、(b)是小明在探究灯泡亮度与实际功率的关系实验中数据，灯泡上标有“2.5V 0.25A”字样，则可知电流表的示数为________A， 此时能否让灯泡长时间工作：________（选填“否”“能”）。②图(c)，小明发现他家电能表上标有3600r/(kW·h)，其含义是：________；
（2）从小明家表盘信息可知，电能表的示数为________kW·h，小明家接入的用电器总功率不能超过________W。当家里只有微波炉工作时，电能表在1min内转60转，则微波炉消耗的电能为________J。实际电功率为________W。
16．家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的_____较大，导致___能转化为热能较多．
四、作图、实验探究题
17．如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮。请完成该电路的连接。
（________）
18．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
（________）
19．（10分）如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置．两个相同的透明容器中密封着等量的空气，将1、2和3、4导线分别接到电源两端．
（1）甲图所示的装置用来探究电流通过电阻丝产生的热量与______的关系，通电一段时间， ______（选填“a”或“b”）容器中电流产生的热量较多；
（2）通过观察乙图中的实验现象，可知______（选填“c”或“d”）容器中电阻丝的阻值大．
五、计算题
20．（6分）如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：
（1）利用斜面搬运货物主要是为了______________；
（2）货物在水平面上运动的速度为多少________？
（3）水平推力做功的功率为多少 _________？
（4）斜面的机械效率为多少___________？
21．（6分）通过灯L与电阻R的电流随电压变化的关系图线如图所示。
（1）电阻R的阻值是多少？
（2）若灯L与电阻R串联接入电路，通过R的电流为0.1 A，此时电路的总功率是多少？
参考答案
一、单选题
1、B
【详解】A．由安培定则可知，电梯工作时电磁铁的上端为S极，故A错误；
B．当出现超载情况时，电铃将发出警报声，此时K触点被吸引下来，说明当出现超载情况时，电磁铁所在电路电流增大，所以电梯超载时报警说明压敏电阻的阻值随压力增大而减小，故B正确；
C．电梯未超载时，电动机工作，所以电梯未超载时动触点K与静触点A接触，故C错误；
D．电梯超载时报警，电路中的电流增大，所以R2两端的电压增大，故D错误。
故选B。
2、C
【详解】测定小灯泡额定功率，即小灯泡在额定电压下工作时的电功率，所以实验时应观察电压表的示数变化，当电压表示数为额定电压时，再读出电流表的示数，可计算额定功率．
3、C
【详解】如图，进气门和排气门都是关闭的，活塞下行，因此是做功冲程，做功冲程中内能转化为机械能，故C正确．
4、A
【详解】B排斥A，说明B与A带同种电荷，B吸引C，说明B与C带异种电荷，根据以上分析可知，A、C带异种电荷，所以A、C靠近时相互吸引．故选A．
5、B
【分析】本题考查电流通过导体产生的热量与哪些因素有关的实验，应用控制变量法和串并联电路电流电压关系分析求解。
【详解】A．两个电阻串联，控制通过两个电阻电流相等，通电时间相同，故A项错误；
B．甲实验中通过两个电阻的电流相等，通电时间相同，则通电一段时间后左右两侧容器内空气吸收的热量之比为
故B项正确；
C．乙实验中，右侧两个5Ω的电阻并联，再与左侧5Ω的电阻串联，加热盒内电阻的阻值相同加热时间相同，但电流不同，是为了研究电流产生的热量与电流的关系，故C项错误；
D．乙实验中，通过左侧容器电阻的电流等于通过右侧容器中电阻电流的二倍，即
则，通电一段时间后，左右两侧容器内空气吸收的热量之比为
故D项错误。
故选B。
6、D
【详解】（1）小球在1、2位置的高度相同，所以重力势能相同；由于与空气摩擦等，小球机械能逐渐减小，所以在1处的机械能大，2处的机械能小；
（2）小球在1、2位置的高度相同，所以重力势能相同，但在2处的机械能小，所以2位置的动能小．
故选D．
【点睛】
对于这类题目要抓住题目的隐含信息，小球弹跳的高度会越来越低，就是明显告诉小球的机械能越来越小，由于高度相同，所以重力势能相同，所以动能在同样的高度时，动能会越来越小．
7、C
【详解】A．电流表和电压表在使用前都应检查指针是否指零，故A正确，不符合题意；
B．为防止烧毁电表，若有两个量程，一般都先用大量程“试触”，故B正确，不符合题意；
C．电压表在不超过量程的情况下，可以直接接到电源两极上，故C错误，符合题意；
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出，故D正确，不符合题意．
8、A
【解析】A．水银是导体、温度计是根据液体热胀冷缩的性质制成的，故A错误，符合题意；
B．温度自动报警器的原理是当温度达到一定值时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，并且通过电磁铁的电流越大，磁性越强，故B正确，不合题意；
C．电磁铁通电后产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用，所以电磁继电器的触点类似于一种开关，故C正确，不合题意；
D．电磁铁是运用电流的磁效应工作，故D正确，不合题意。
故选A.
二、多选题
9、BD
【详解】A选项，内能是物体内部一切微观粒子的一切运动形式所具有的能量总和，放热多少与物体质量、温差和比热容等都有关系，故A错误．
B选项，内能的多少取决于物体的温度和物体的质量以及物体的种类，温度相同且质量相同的同种物质其内能可能相等，故B正确．
C选项，使物体的内能增加有两种方式，做功和热传递，故C错误．
D选项，由于晶体熔化时，需要吸收外界的热量，但未对外做功，所以内能一定增加，故D正确．
故BD选项符合题意．
10、BCD
【详解】A．从图甲可以看到，这是一个串联电路，电压表V2测的是电阻R0的电压，电压表V1测的是电阻R0和灯泡L的电压之和，当电流表的示数是0.5A时，滑动变阻器处于最右端，两电压表的读数是5V、3V，由于电压表V1的示数大于电压表V2的示数，所以、，滑动变阻器的电压是
所以电源电压是
A错误；
B．由题意可知，当电路中电流是1.0A时，小灯泡正常发光，电压表V2的示数是6V，电压表V1的示数是12V，那么这时小灯泡的电压是
那么小灯泡的额定功率是
B正确；
C．电路的电流变化范围是0.5A到1A，那么电路的总功率最小是
电路的总功率最大是
所以电路的总功率变化范围是7.5W〜15W，C正确；
D．当小灯泡正常发光时，电路中电流是1.0A，滑动变阻器连入电路的电阻两端电压是
滑动变阻器连入电路的电阻为
D正确。
三、填空题
11、内 凝华 沸点 熔化
【解析】[1][2]寒冷的冬天，屋内较热的水蒸气遇到温度很低的窗玻璃放出热量直接变成固态的冰花，附着在玻璃的内侧，属于凝华现象；
[3]炸油条需要较高的温度，而煮面条需要较低的温度；油的沸点比较高，可以用于炸油条；水的沸点比较低，可以用于煮面条；
[4]冬天用热水洗碗，使油污由固态变成液态，属于熔化现象。
12、10 25
【详解】[1]由P=可得，1度电可供该灯泡工作的时间：
t===10h
[2]由P=可得，灯泡的电阻：
R===484
将灯接入110V电路中时的实际功率：
P实===25W
13、S2 短路
【解析】由图可得，要使灯L1、L2组成串联电路，应将两灯首尾相连接到电源两端，则需闭合开关S2。
若同时闭合开关S1、S2，电流不经用电器，经导线直接回负极，会形成短路现象，造成电流过大，烧坏电源，发生事故；所以同时闭合开关S1、S2是绝对不允许的。
14、并 0.3 0.7
【详解】[1][2][3]由电路图可知，L1与L2并联，电流表A1测L1支路的电流，电流表A测干路电流，因并联电路中干路电流大于支路电流，所以，电流表A的量程为0∼3A，分度值为0.1A，则干路电流I=1A，电流表A1的量程为0∼0.6A，分度值为0.02A，则通过L1的电流I1=0.3A，通过L2的电流:
I2=I−I1=1A−0.3A=0.7A。
15、0.26 否 消耗1kW·h的电能，电能表的表盘转动3600r 8633.5 2200 6×104 1000
【详解】(1)①[1][2]灯泡的额定电压是2.5V，额定电流是0.25A，由图(a)可知，电流表选择0~0.6A的量程，分度值是0.02A，电流表的示数是0.26A；由图(b)可知，电压表选择0~3V的量程，分度值是0.1V，电压表的示数是2.8V，超过灯泡的额定电压，会烧坏灯泡，不能让灯泡长时间工作。
②[3]电能表上标有3600r/(kW·h)，含义是消耗1kW·h的电能，电能表的表盘转动3600r。
(2)[4][5]从表盘信息可知，电能表的示数为8633.5kW·h，小明家接入用电器总功率不能超过
P=UI=220V×10A=2200W
[6]电能表转过60转消耗的电能
W=kW·h=kW·h=6×104J
[7]实际电功率
P==1000W
16、电阻 电
【解析】试题分析：电路中电流做功放出热量的多少与电流的大小、电阻大小及通电时间有关．电流越大、电阻越大、通电时间越长，则放出的热量越多．导线相互连接处导线的横截面积较小，电阻大，所以在相同时间内，电流在连接处做功放出热量较多．
考点：焦耳定律
四、作图、实验探究题
17、
【详解】顺时针旋转滑片时，灯泡变亮，说明电流变大，电源电压不变，根据R=可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路，如图所示：
18、
【详解】家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：
19、电流 a d
【详解】（1）图甲装置中两个5Ω的电阻并联后再与一个5Ω的电阻串联，根据串联电路的电流特点可知，右端两个电阻的总电流和通过左端电阻的电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点可知I右=I内+I外，所以，I左＞I内，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，是探究电流产生热量跟电流的关系，在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电流产生的热量越多，a容器中的电流较大，a容器中电流产生的热量多；
（2）乙图中，右侧U型管中液柱上升幅度更大，说明d容器内电阻产生的热量较多，根据串联电路的电流特点可知，电流和通电时间相等，装置d容器内电阻大，产生的热量多．
五、计算题
20、省力 0.24m/s 24W 80%．
【详解】（1）使用斜面可以省力；
（2）货物在水平面上运动的距离为：
s=1.2m，
所用时间为：
t=5s；
在水平面上运动的速度为：
v==0.24m/s；
（3）水平推力做功的功率：
P=Fv=100N×0.24m/s=24W；
（4）在斜面上推力做的功：
W总=F′s=500N×3m=1500J；
做的有用功：
W有=Gh=800N×1.5m=1200J；
则斜面的效率：
η=×100%=80%．
21、 (1)10Ω；(2)0.15W。
【详解】(1)由图像可知，电阻R两端的电压是3V时，通过它的电流是0.3A，电阻R的阻值
R==10Ω；
(2)灯L与电阻R串联接入电路，通过R的电流为0.1 A，由串联电路电流的规律可知通过灯L的电流为0.1A，由图可知，通过电路的电流是0.1A时，R两端的电压是1V，灯L两端的电压是0.5V，电路的总电压
U=1V+0.5V=1.5V，
电路的总功率
P=UI=1.5V×0.1A=0.15W。
答：(1)电阻R的阻值是10Ω；
(2)若灯L与电阻R串联接入电路，通过R的电流为0.1 A，此时电路的总功率是0.15W。
