山东省青岛市崂山区2022-2023学年九年级上学期期末物理试卷

这是一份山东省青岛市崂山区2022-2023学年九年级上学期期末物理试卷，共30页。试卷主要包含了单项选择题，多选题，实验题，问答题，作图题，计算题等内容，欢迎下载使用。

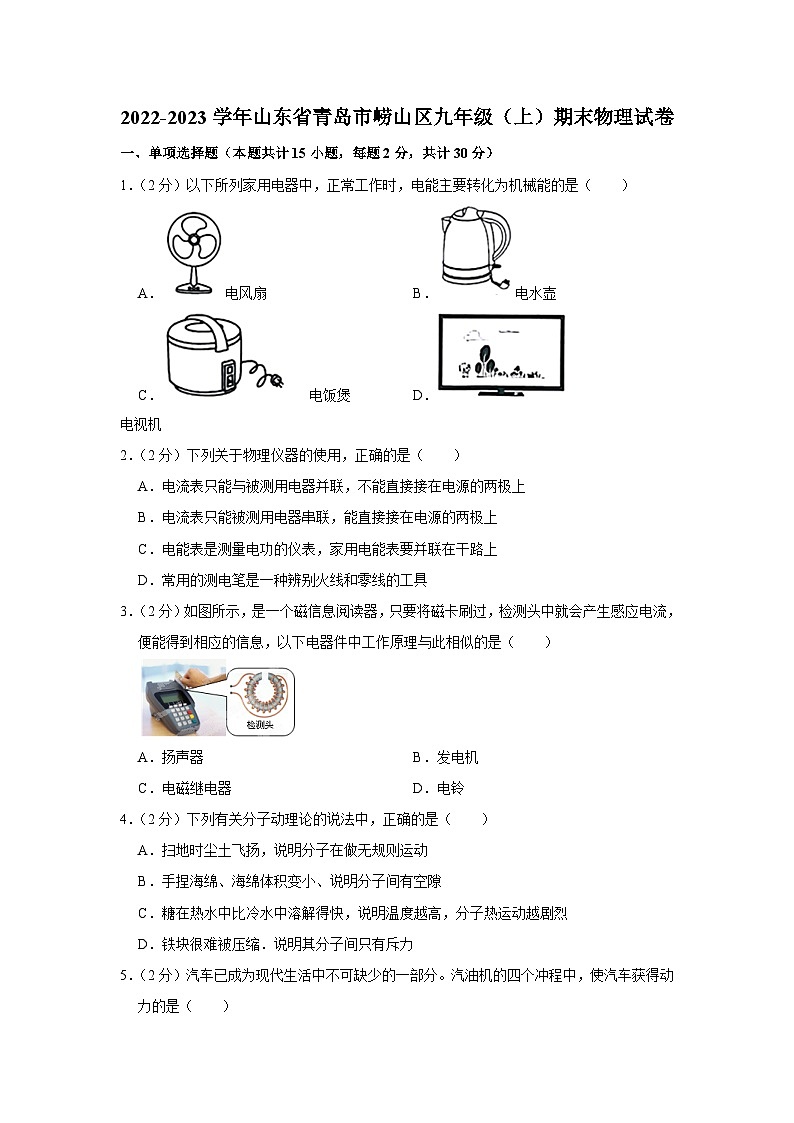

1．（2分）以下所列家用电器中，正常工作时，电能主要转化为机械能的是（ ）
A．电风扇B．电水壶
C． 电饭煲D． 电视机
2．（2分）下列关于物理仪器的使用，正确的是（ ）
A．电流表只能与被测用电器并联，不能直接接在电源的两极上
B．电流表只能被测用电器串联，能直接接在电源的两极上
C．电能表是测量电功的仪表，家用电能表要并联在干路上
D．常用的测电笔是一种辨别火线和零线的工具
3．（2分）如图所示，是一个磁信息阅读器，只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息，以下电器件中工作原理与此相似的是（ ）
A．扬声器B．发电机
C．电磁继电器D．电铃
4．（2分）下列有关分子动理论的说法中，正确的是（ ）
A．扫地时尘土飞扬，说明分子在做无规则运动
B．手捏海绵、海绵体积变小、说明分子间有空隙
C．糖在热水中比冷水中溶解得快，说明温度越高，分子热运动越剧烈
D．铁块很难被压缩．说明其分子间只有斥力
5．（2分）汽车已成为现代生活中不可缺少的一部分。汽油机的四个冲程中，使汽车获得动力的是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
6．（2分）“低碳生活，从我做起”，小明同学在客厅里看电视时，将卧室的灯全部熄灭，只保留客厅灯、当卧室的灯熄灭后，下列说法错误的是（ ）
A．电路中的总电流减小了
B．电路中的总电阻增大了
C．电路两端的电压不变
D．客厅的灯亮度变大
7．（2分）电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同的时间，则（ ）
A．电视机消耗的电能最多
B．电流通过电风扇做的功最多
C．电风扇消耗的电能全部转化为机械能
D．电流通过电烙铁产生的热量最多
8．（2分）下列图象中，能正确描述小灯泡U﹣I关系的是（ ）
A．B．
C．D．
9．（2分）如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A． 电风扇B． 笔记本电脑
C． 台灯D． 空调
10．（2分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有（ ）
A．AB段电阻大，电流小
B．BC段电阻大，电流大
C．AB段电阻大，电流与BC段相等
D．BC段电阻大，电流与AB段相等
11．（2分）磁场看不见、摸不着，我们可以通过磁场对小磁针的作用效果来认识它，这是科学研究中常用的一种方法。下列哪个问题的研究方法与此方法相同（ ）
A．在比较物质的吸热能力时，通过加热时间的长短来反映物体吸收热量的多少
B．研究串联电路的电阻时，引入“总电阻”的概念
C．制作变阻器时发现导线太长而采取缠绕方式
D．探究电磁铁磁性强弱与线圈匝数的关系时，保持电流大小相同
12．（2分）第一个发现电磁感应现象的科学家是（ ）
A．沈括B．法拉第C．奥斯特D．焦耳
13．（2分）下列做法中不符合安全用电原则的是（ ）
A．高大建筑物的顶端都要安装避雷针
B．把用电器的三脚插头改为两脚插头，接在两孔插座上使用
C．及时更换家庭电路中绝缘皮老化、破损的导线
D．不接触低压带电体，不靠近高压带电体
14．（2分）一节能灯标有“220V，20W”的字样，正常工作一段时间耗电1度，则它工作时间为（ ）
A．50hB．0.05hC．180sD．0.0045h
15．（2分）下列作图中，正确的是（ ）
A．B．
C．D．
二、多选题（本题共计8小题，每题3分，共计24分）
（多选）16．（3分）下列关于物理概念的说法中，错误的是（ ）
A．电流通过导体产生的热量，与导体的电流成正比，与导体电阻成正比，与通电时间成正比
B．物质的比热容与物体的温度、质量、改变的温度有关
C．做功快的用电器，消耗电能就多
D．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流
（多选）17．（3分）下列关于物理概念的说法，错误的是（ ）
A．电功率表示用电器消耗电能的多少
B．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．感应电流的方向与切割磁感线运动方向和磁场方向有关
D．磁场中的某一点，小磁针静止时N极所指的方向就是该点磁场的方向
（多选）18．（3分）下列关于物理概念的说法中，错误的是（ ）
A．电荷的移动形成电流
B．并联电路的总电阻的倒数，等于各并联电阻的倒数之和
C．闭合电路的一部分导体在磁场中运动时，导体中一定产生电流
D．一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高温度的乘积之比，叫做该物质的比热容
（多选）19．（3分）下列实验与电动机工作原理相同的是（ ）
A．电磁铁
B．通电线圈在磁场中扭转
C．电磁感应
D．磁场对电流的作用
（多选）20．（3分）如图甲所示，用相同的酒精灯同时对a、b两液体加热，根据测得的数据，画出了如图乙所示的两液体温度随加热时间变化的图象。则下列推断正确的是（ ）
A．若两种液体质量相等，则a的比热容较大
B．若两种液体质量相等，则b液体的比热容较大
C．若两种液体比热容相等，则a液体的质量较小
D．加热相同时间，a液体升温大，说明a液体吸热多
（多选）21．（3分）根据图象，下列说法正确的是（ ）
A．当导体甲两端电压为2.5V时，通过甲的电流为0.5A
B．将甲、乙并联接到2V的电源上，干路电流为0.6A
C．甲的电阻大于乙的电阻
D．将甲、乙两电阻串联在电路中，乙的实际电功率大
（多选）22．（3分）如图所示是研究电磁铁磁性的实验。闭合开关后，下列说法正确的是（ ）
A．该实验能够说明电能生磁
B．滑片P向右移动电磁铁吸引大头针的数目会增多
C．在铁钉上将线圈多缠绕几匝，电磁铁吸引大头针的数目会增多
D．将铁钉换成铜棒会使磁性增强
（多选）23．（3分）电阻率是用来表示各种物质电阻特性的物理量。某种材料制成的长1m、横截面积是1m2的在常温下（20℃时）的电阻，叫做这种材料的电阻率。如下表是一些物质的电阻率，则下列说法正确的是（ ）
A．铜的电阻比铁小
B．长2m、横截面积是1m2，在20℃时铜导线的电阻是3.5×10﹣8Ω
C．与铁相比，铜更适合做导线使用
D．在电流与通电时间相同时，长度与横截面积相同的铜和铁导体，铜导体产生的热量多
三、实验题（本题共计5小题，每空1分，共计25分）
24．（4分）探究“物质的温度变化与吸热多少的关系”实验
小雨用电加热器为质量为0.1kg的某种液体加热，该物质温度随时间变化的图像，如图甲所示，已知该物质在固态下的比热容c1＝2.1×103J/（kg•℃），根据图像解答下列问题：
（1）从开始加热至2分钟时，该物质共吸收的热量为 J；
（2）该物质在熔化过程中吸收的热量是 ；
（3）该物质在液态下的比热容是 ；
（4）砂石的比热容比海水的比热容小得多，如下图乙所示，是青岛和淄博同一天气温变化曲线。请你判断青岛一天气温变化所对应的曲线是 （选填“A”或“B”）。
25．（4分）某同学在探究“电流通过导体产生热的多少与什么因素有关”时，采用如图所示的实验装置，请观察甲、乙两图并回答下列问题：
（1）该实验是通过观察两个U形管中 的变化，来比较电流通过电阻丝产生热量的多少。
（2）在甲图实验中，若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流相同、通电时间相同的情况下，导体的 越大，产生的热量越多。
（3）乙图的装置是用来研究电阻丝产生的热量与 的关系，由图中的实验现象可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的 越大，产生的热量越多。
26．（6分）小明同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω。
（1）请你用笔画线代替导线帮他将图中的实物图连接完整；正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于 端（选填“A”或“B”）。
（2）小明同学在调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：
①小明同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而 （填“增大”、“减小”或“不变”）。
②灯泡正常发光时，电流表的示数如图2所示，则灯泡的额定额定电流为 A，额定功率为 W，灯泡此时的电阻为 。灯泡的亮度取决于 。
27．（3分）探究“通电线管的外部磁场”的实验：
（1）组装好器材如甲，闭合开关，发现竖直悬挂的小铁球向右运动，是因为小铁球受到力作用，该现象说明通电螺线管周围存在 ；若将小铁球换成大小相同的铝球，铝球将 （选填“向右运动”、“向左运动”或“静止”）。
（2）小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，使电流表示数不变，再次观察吸引大头针的数目，这是为了探究电磁铁的磁性与 的关系。
28．（8分）某同学利用如图所示装置探究“感应电流产生的条件”。
（1）如图，a、b两接线柱间应接入 。
（2）下列各种操作中，能使闭合电路产生电流的是 （多选）。
A.保持导体静止，换用磁性更强的磁体
B.保持导体静止，使U形磁体水平向右运动
C.保持磁体静止，使导体向右上方运动
D.保持磁体静止，让导体在磁场中竖直向上运动
（3）实验发现，导体向左运动速度越快，感应电流越大，说明感应电流大小与 有关。
（4）探究完上述实验后，该同学在a、b两接线柱间换成 就可以探究“磁场对电流的作用”的实验，接通电路后，导体向右运动，若要使导体向左运动，可以 。
四、问答题（本题共计2小题，每空1分，共计6分）
29．（2分）小孩从滑梯上滑下来，克服摩擦力 ，臀部内能 ，所以臀部会有灼热感。
30．（4分）为什么通过电暖气的电流远大于白炽灯泡的？
答：电暖气与白炽灯泡是 联的，它们两端的电压相同，但电暖气的功率比白炽灯泡的功率大，根据公式I＝ 可知，在 一定时，通过用电器的电流跟它的功率成 比，所以，通过电暖气的电流大。
五、作图题（本题共计1小题，图2分，共计3分）
31．（3分）请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中。要求：开关控制电灯，插座单独使用。其中三孔插座是为了安装 外壳的用电器，当内部线路发生漏电时，由于外壳已经接地，可以避免人触电。
六、计算题（本题共计2小题，共计12分）
32．（6分）根据如图所示的一盏白炽灯的铭牌，请计算：
（1）这个灯泡的电阻是多大？
（2）正常工作时，灯泡中的电流是多大？
（3）正常工作24h，灯泡耗电多少度？
33．（6分）某家用电热水壶有加热和保温两挡，内部电路简化示意图如图甲所示，其中R1和R2均为阻值不变的发热电阻。某次使用该电热水壶烧水过程中，消耗的电功率随时间变化的图象如图乙所示。求：
（1）该电热水壶加热和保温时的电流之比；
（2）电阻R2的阻值。
2022-2023学年山东省青岛市崂山区九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（本题共计15小题，每题2分，共计30分）
1．（2分）以下所列家用电器中，正常工作时，电能主要转化为机械能的是（ ）
A．电风扇B．电水壶
C． 电饭煲D． 电视机
【解答】解：
在常见的家用电器中，电风扇主要把电能转化为机械能；
而电水壶、电饭煲主要把电能转化为内能；电视机主要将电能转化为光能和声能。
故选：A。
2．（2分）下列关于物理仪器的使用，正确的是（ ）
A．电流表只能与被测用电器并联，不能直接接在电源的两极上
B．电流表只能被测用电器串联，能直接接在电源的两极上
C．电能表是测量电功的仪表，家用电能表要并联在干路上
D．常用的测电笔是一种辨别火线和零线的工具
【解答】解：AB、电流表只能与被测用电器串联，不能直接接在电源的两极上，电压表要与被测用电器并联，可以直接接在电源的两极上，故AB错误；
C、电能表是测量电功的仪表，家用电能表要串联在干路上，而不是并联，故C错误；
D、常用的测电笔是一种辨别火线和零线的工具，故D正确。
故选：D。
3．（2分）如图所示，是一个磁信息阅读器，只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息，以下电器件中工作原理与此相似的是（ ）
A．扬声器B．发电机
C．电磁继电器D．电铃
【解答】解：
A、扬声器是利用通电导体在磁场中受到力的作用制成的。故A错误；
B、发电机是利用线圈在磁场中做切割磁感线运动，产生变化的感应电流制成的。故B正确；
C、电磁继电器是利用电流的磁效应工作的。故C错误；
D、电铃也是利用电流的磁效应制成的。故D错误。
故选：B。
4．（2分）下列有关分子动理论的说法中，正确的是（ ）
A．扫地时尘土飞扬，说明分子在做无规则运动
B．手捏海绵、海绵体积变小、说明分子间有空隙
C．糖在热水中比冷水中溶解得快，说明温度越高，分子热运动越剧烈
D．铁块很难被压缩．说明其分子间只有斥力
【解答】解：A、尘土飞扬是宏观灰尘的颗粒，飘在空气中，不属于扩散。故A错误。
B、手捏海绵体积变小，是因为海绵存在宏观的间距。故B错误。
C、糖在水中溶解属于扩散现象，说明分子在不停地无规则运动，水温度越高溶解的越快。说明分子无规则运动越快。故C正确。
D、铁块难被压缩，说明分子间存在斥力，但不能证明不存在引力。故D错误。
故选：C。
5．（2分）汽车已成为现代生活中不可缺少的一部分。汽油机的四个冲程中，使汽车获得动力的是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
【解答】解：
四冲程内燃机包括吸气、压缩、做功、排气四个冲程，其中压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能，做功冲程使汽车获得动力，故C正确。
故选：C。

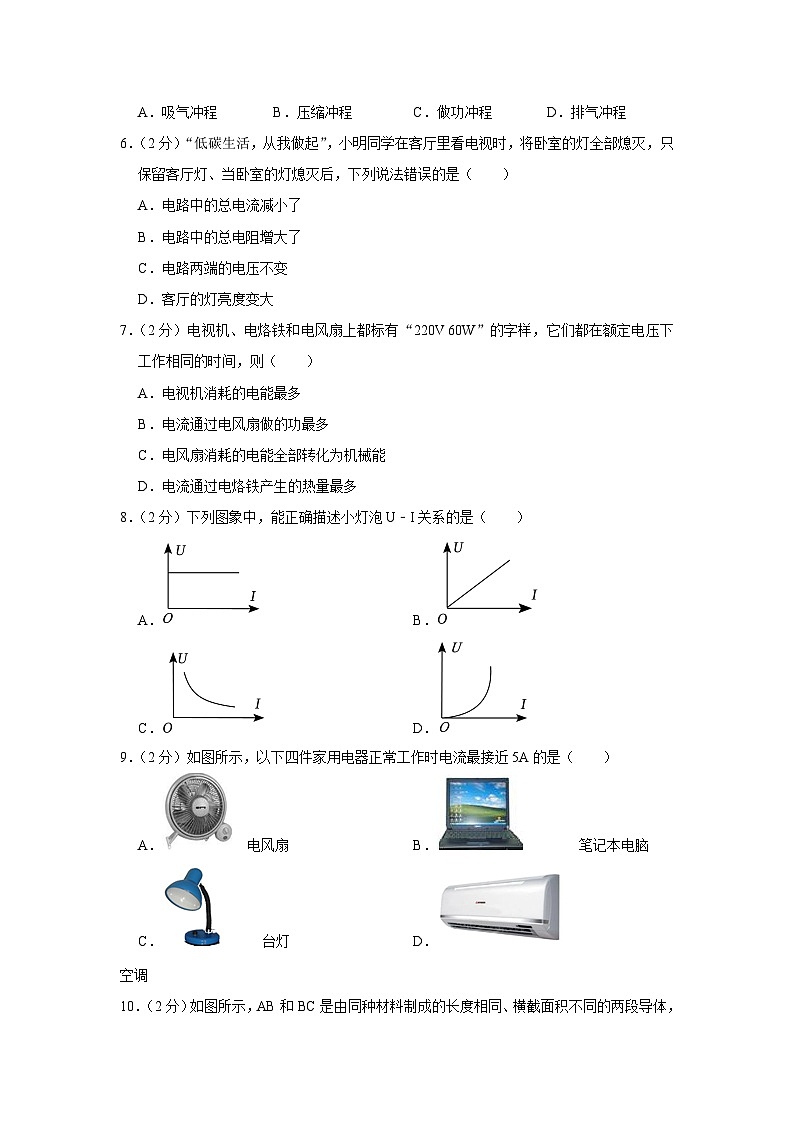

6．（2分）“低碳生活，从我做起”，小明同学在客厅里看电视时，将卧室的灯全部熄灭，只保留客厅灯、当卧室的灯熄灭后，下列说法错误的是（ ）
A．电路中的总电流减小了
B．电路中的总电阻增大了
C．电路两端的电压不变
D．客厅的灯亮度变大
【解答】解：在家庭电路中，各用电器是并联的。
A、并联电路各支路间不相互影响，干路中的电流等于各支路电流之和，所以同时工作的用电器越多，干路中的电流越大，卧室的灯全部熄灭，则干路中的电流变小，故A正确。
B、同时使用的用电器越多，则并联的电阻越多，并联的电阻就相当于增加了导体的横截面积，则总电阻越小，卧室的灯全部熄灭后，电路中的总电阻变大，故B正确。
C、家庭电路的电压是220V，当这两盏灯熄灭后，电路两端的电压不变，仍为220V，故C正确。
D、教室里的各灯工作时互不影响，它们是并联的，所以客厅的灯亮度不变，故D错误。
故选：D。
7．（2分）电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同的时间，则（ ）
A．电视机消耗的电能最多
B．电流通过电风扇做的功最多
C．电风扇消耗的电能全部转化为机械能
D．电流通过电烙铁产生的热量最多
【解答】解：各用电器的额定功率相同，在额定电压下它们的实际功率相等。
AB．由W＝Pt可知，工作相同时间时，消耗的电能相同，电流通过用电器做的功相同，故AB错误；
C．电风扇工作时消耗电能大部分转化为机械能，产生很少的热量，故C错误；
D．电烙铁工作时消耗的电能全部转化为热量，电流通过电烙铁产生的热量最多，故D正确。
故选：D。
8．（2分）下列图象中，能正确描述小灯泡U﹣I关系的是（ ）
A．B．
C．D．
【解答】解：
小灯泡电阻是变化的，当灯泡电压和电流增大时，实际功率变大，温度的升高电阻增大。
A、图象中灯泡电压不变，电流增大，根据R＝说明灯泡电阻减小，不合理；
B、图象中灯泡电流与电压成正比，根据R＝说明灯泡电阻不变，不合理；
C、图象中灯泡电流随电压减小而增大，根据R＝说明灯泡电阻减小，不合理；
D、图象中灯泡电阻随电压减小而减小，且电流减小比电压减小量大，根据R＝说明灯泡电阻增大，合理。
故选：D。
9．（2分）如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A． 电风扇B． 笔记本电脑
C． 台灯D． 空调
【解答】解：A、电风扇工作时的功率约为100W，电流大约是0.5A，故A错误；
B、笔记本电脑工作时的功率约为100W，电流大约是0.5A，故B错误；
C、台灯工作时的功率约为40W，电流大约是0.2A，故C错误；
D、空调的电功率约为1000W，工作电流约为5A，故D正确。
故选：D。
10．（2分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有（ ）
A．AB段电阻大，电流小
B．BC段电阻大，电流大
C．AB段电阻大，电流与BC段相等
D．BC段电阻大，电流与AB段相等
【解答】解：对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故AB段的电阻大于BC段的电阻；且此两段电阻串联，据串联电流处处相等的关系可知，这两段导体中的电流是相等的。
故选：C。
11．（2分）磁场看不见、摸不着，我们可以通过磁场对小磁针的作用效果来认识它，这是科学研究中常用的一种方法。下列哪个问题的研究方法与此方法相同（ ）
A．在比较物质的吸热能力时，通过加热时间的长短来反映物体吸收热量的多少
B．研究串联电路的电阻时，引入“总电阻”的概念
C．制作变阻器时发现导线太长而采取缠绕方式
D．探究电磁铁磁性强弱与线圈匝数的关系时，保持电流大小相同
【解答】解：磁场看不见、摸不着，通过磁场对小磁针的作用效果来认识它，是转换法：
A、通过加热时间的长短来比较吸热多少，这种方法叫转换法，故A正确。
B、研究串联电路的电阻时，引入“总电阻”的概念，采用的是等效替代法，故B错误；
C、制作滑动变阻器时，发现导线太长，采取缠绕的方式，可以缩短导线所占的距离空间，采用的是缺点列举法，故C错误；
D、探究电磁铁磁性强弱与线圈匝数的关系时，保持电流大小相同，采用的是控制变量法，故D错误；
故选：A。
12．（2分）第一个发现电磁感应现象的科学家是（ ）
A．沈括B．法拉第C．奥斯特D．焦耳
【解答】解：法拉第发现了电磁感应现象。
故选：B。
13．（2分）下列做法中不符合安全用电原则的是（ ）
A．高大建筑物的顶端都要安装避雷针
B．把用电器的三脚插头改为两脚插头，接在两孔插座上使用
C．及时更换家庭电路中绝缘皮老化、破损的导线
D．不接触低压带电体，不靠近高压带电体
【解答】解：
A、高大建筑物为避免发生雷击，顶端要安装避雷针，故A符合安全用电原则；
B、把用电器的三脚插头改为两脚插头接在两孔插座上使用（即用电器的金属外壳没有接地），这样当金属外壳漏电时，电流不能导向大地，会发生触电事故，故B不符合安全用电原则；
C、电线的绝缘皮破损老化、破损时应及时更换，否则容易发生触电事故或短路（即火线和零线直接连通），故C符合安全用电原则；
D、安全用电的基本原则：不接触低压带电体，不靠近高压带电体，故D符合安全用电原则。
故选：B。
14．（2分）一节能灯标有“220V，20W”的字样，正常工作一段时间耗电1度，则它工作时间为（ ）
A．50hB．0.05hC．180sD．0.0045h
【解答】解：节能灯正常工作时的功率P＝20W＝0.02kW，消耗的电能W＝1度＝1kW•h，
由P＝可得，消耗1度电时它的工作时间：
t＝＝＝50h。
故选：A。
15．（2分）下列作图中，正确的是（ ）
A．B．
C．D．
【解答】解：
AB、在磁体的外部，磁感线是从N极出来回到S极的，而这两幅图中磁感线回到了N极，故AB错误，
C、图中螺线管线圈正面的电流方向是向上的，根据安培定则可知，其左端为N极，右端为S极，故C正确；
D、根据磁极间的相互作用规律可知，小磁针的左端应该为S极，右端应为N极，故D错误。
故选：C。
二、多选题（本题共计8小题，每题3分，共计24分）
（多选）16．（3分）下列关于物理概念的说法中，错误的是（ ）
A．电流通过导体产生的热量，与导体的电流成正比，与导体电阻成正比，与通电时间成正比
B．物质的比热容与物体的温度、质量、改变的温度有关
C．做功快的用电器，消耗电能就多
D．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流
【解答】解：A、描述中“电流通过导体产生的热量与电流成正比”是错误的，根据焦耳定律Q＝I2Rt可知，应该是与电流的平方成正比，故A错误；
B、比热容是物质本身的一种特性，与物体吸收的热量、温度变化、质量等因素无关，只与物质种类和状态有关；所以，同一种物质，无论质量和温度差是多少，比热容都一样，故B错误；
C、做功快的用电器，其电功率大；因做功时间不确定，所以由W＝Pt可知，做功快的用电器，消耗的电能不一定多，故C错误；
D、闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流，这就是电磁感应现象，故D正确。
故选：ABC。
（多选）17．（3分）下列关于物理概念的说法，错误的是（ ）
A．电功率表示用电器消耗电能的多少
B．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．感应电流的方向与切割磁感线运动方向和磁场方向有关
D．磁场中的某一点，小磁针静止时N极所指的方向就是该点磁场的方向
【解答】解：
A、电功率表示用电器消耗电能的快慢，故A错误；
B、导体电阻的大小和导体的材料、长度、横截面积都有关，与电流和电压的大小无关，故B错误；
C、影响感应电流方向的因素有两个：导体的运动方向和磁感线的方向有关，故C正确；
D、根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故D正确。
故选：AB。
（多选）18．（3分）下列关于物理概念的说法中，错误的是（ ）
A．电荷的移动形成电流
B．并联电路的总电阻的倒数，等于各并联电阻的倒数之和
C．闭合电路的一部分导体在磁场中运动时，导体中一定产生电流
D．一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高温度的乘积之比，叫做该物质的比热容
【解答】解：A、电荷必须发生定向移动时才形成电流，故A错误；
B、并联电路总电阻等于各个并联电阻的倒数之和的倒数，故B正确；
C、闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中一定产生电流，故C错误；
D、一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高温度的乘积之比，叫做该物质的比热容，即c＝，故D正确。
故选：AC。
（多选）19．（3分）下列实验与电动机工作原理相同的是（ ）
A．电磁铁
B．通电线圈在磁场中扭转
C．电磁感应
D．磁场对电流的作用
【解答】解：电动机是利用通电线圈在磁场中受力转动的原理来工作的。
A、电磁铁是利用电流的磁效应来工作的设备，故A不符合题意；
B、通电线圈在磁场中扭转是由于通电线圈在磁场中受到力的作用，故B符合题意。
C、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这种现象叫电磁感应现象，故C不符合题意；
D、磁场对电流的作用和电动机的原理相同，故D符合题意。
故选：BD。
（多选）20．（3分）如图甲所示，用相同的酒精灯同时对a、b两液体加热，根据测得的数据，画出了如图乙所示的两液体温度随加热时间变化的图象。则下列推断正确的是（ ）
A．若两种液体质量相等，则a的比热容较大
B．若两种液体质量相等，则b液体的比热容较大
C．若两种液体比热容相等，则a液体的质量较小
D．加热相同时间，a液体升温大，说明a液体吸热多
【解答】解：AB、从乙图可知，a的温度上升较快，因为它们吸收了相同的热量，如果若两种液体质量相等，则a的比热容较小，故A错误，B正确；
C、因为它们吸收了相同的热量，若两种液体比热容相等，根据乙图可知，a上升较快，故a的质量较小，故C正确；
D、用相同的加热器加热相同的时间，则a液体和b液体吸收的热量同样多，故D错误。
故选：BC。
（多选）21．（3分）根据图象，下列说法正确的是（ ）
A．当导体甲两端电压为2.5V时，通过甲的电流为0.5A
B．将甲、乙并联接到2V的电源上，干路电流为0.6A
C．甲的电阻大于乙的电阻
D．将甲、乙两电阻串联在电路中，乙的实际电功率大
【解答】解：读图可知，横坐标表示电流，纵坐标表示电压，两条线都是正比例函数图线，说明电压与电流都成正比。
A、读图可知，当导体甲两端电压为2.5V时，对应的通过甲的电流为0.5A，故A正确；
B、若将甲、乙并联接到2V的电源上，读图可知，乙的电流的0.2A，甲的电流为0.4A，则干路电流为0.2A+0.4A＝0.6A，故B正确；
C、读图可知，当电压一定时，流经导体甲的电流大于流经导体乙的电流，根据欧姆定律I＝可知，甲的电阻小于乙的电阻，故C错误；
D、由C的分析可知，甲的电阻小于乙的电阻，当它们串联时，根据串联分压的特点，乙两端的电压大，根据P＝UI可知，乙的功率大，故D正确。
故选：ABD。
（多选）22．（3分）如图所示是研究电磁铁磁性的实验。闭合开关后，下列说法正确的是（ ）
A．该实验能够说明电能生磁
B．滑片P向右移动电磁铁吸引大头针的数目会增多
C．在铁钉上将线圈多缠绕几匝，电磁铁吸引大头针的数目会增多
D．将铁钉换成铜棒会使磁性增强
【解答】解：
A、闭合开关后，通过电磁铁有电流，电磁铁能吸引大头针，这说明通电导线的周围存在磁场，这是电流的磁效应，故A正确；
B、滑片P向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，电磁铁吸引大头针的数目会增多，故B正确；
C、在铁钉上将线圈多缠绕几匝，电磁铁的磁性增强，电磁铁吸引大头针的数目会增多，故C正确；
D、铁钉容易被磁化，而铜棒不会被磁化，所以铁棒换成铜棒会使磁性减弱，故D错误。
故选：ABC。
（多选）23．（3分）电阻率是用来表示各种物质电阻特性的物理量。某种材料制成的长1m、横截面积是1m2的在常温下（20℃时）的电阻，叫做这种材料的电阻率。如下表是一些物质的电阻率，则下列说法正确的是（ ）
A．铜的电阻比铁小
B．长2m、横截面积是1m2，在20℃时铜导线的电阻是3.5×10﹣8Ω
C．与铁相比，铜更适合做导线使用
D．在电流与通电时间相同时，长度与横截面积相同的铜和铁导体，铜导体产生的热量多
【解答】解：A．影响电阻大小的因素有导体的材料、长度、横截面积和温度，长度和截面积未知，铜的电阻不一定比铁小，故A错误；
B．电阻与长度成正比，长1m、横截面积是1m2的在常温下（时）的电阻1.75×10﹣8Ω，长度增大为2倍，电阻变为2倍，是3.5×10﹣8Ω，故B正确；
C．铜的电阻率比铁小，相同条件下，电阻较小，与铁相比，铜更适合做导线使用，故C正确；
D．在电流与通电时间相同时，长度与横截面积相同的铜和铁导体，铁的电阻大，根据焦耳定律知，铁导体产生的热量多，故D错误。
故选：BC。
三、实验题（本题共计5小题，每空1分，共计25分）
24．（4分）探究“物质的温度变化与吸热多少的关系”实验
小雨用电加热器为质量为0.1kg的某种液体加热，该物质温度随时间变化的图像，如图甲所示，已知该物质在固态下的比热容c1＝2.1×103J/（kg•℃），根据图像解答下列问题：
（1）从开始加热至2分钟时，该物质共吸收的热量为 840 J；
（2）该物质在熔化过程中吸收的热量是 1260J ；
（3）该物质在液态下的比热容是 4.2×103J/（kg•℃） ；
（4）砂石的比热容比海水的比热容小得多，如下图乙所示，是青岛和淄博同一天气温变化曲线。请你判断青岛一天气温变化所对应的曲线是 B （选填“A”或“B”）。
【解答】解：（1）由甲图可知，0～2min为固态，2min～5min温度保持不变，为固液体共存状态（为熔化过程），5min～7min为液态升温的过程：
从开始加热至2min，升高的温度为Δt＝4℃，该物质共吸收的热量为：
Q＝c1mΔt＝2.1×103J/（kg•℃）×0.1kg×4℃＝840J；
（2）因用同一热源加热，故相同时间内吸收的热量相等，
由（1）可知，加热2min吸热840J，熔化过程经历的时间为3min，故该物质熔化过程吸收的热量：
Q′＝×840J＝1260J；
（3）5min～7min 吸热为840J，升高的温度为Δt′＝2℃；
该物质在液态下的比热容是：
c′＝＝＝4.2×103J/（kg•℃）；
（4）根据公式Q＝cmΔt可知，质量相同的砂石和水，从太阳处吸收相同的热量后，升高的温度Δt和比热c成反比，砂石的比热小于水的比热，因此水的温度升的慢，从乙图像可以看出曲线A的温度升的高，因此曲线A是内陆城市（淄博）一天气温变化所对应的曲线，B是沿海城市（青岛）一天气温变化所对应的曲线。
故答案为：（1）840；（2）1260J； （3）4.2×103J/（kg•℃）； （4）B。
25．（4分）某同学在探究“电流通过导体产生热的多少与什么因素有关”时，采用如图所示的实验装置，请观察甲、乙两图并回答下列问题：
（1）该实验是通过观察两个U形管中 液面高度 的变化，来比较电流通过电阻丝产生热量的多少。
（2）在甲图实验中，若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流相同、通电时间相同的情况下，导体的 电阻 越大，产生的热量越多。
（3）乙图的装置是用来研究电阻丝产生的热量与 电流 的关系，由图中的实验现象可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的 电流 越大，产生的热量越多。
【解答】解：（1）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
（2）将容器中的电阻丝串联起来接到电源两端，通过它们的电流I与通电时间t相同，左边容器中的电阻小于右边容器中的电阻，由Q＝I2Rt可知，右边容器中的电阻产生的热量多，温度升得较快，这表明：在相同时间内，电流相同的情况下，电阻越大，电流通过导体时产生的热量越多；
（3）装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I1+I2，两电阻阻值相等，则支路中电流相等，I1＝I2，所以右边容器中的通过电阻的电流是左侧通过电流的一半，由Q＝I2Rt可知，左边容器中的电阻产生的热量多，温度升得较快；
这表明：在相同时间内，电阻相同，电流越大，通过导体时产生的热量越多。
故答案为：（1）液面高度；（2）电阻；（3）电流；电流。
26．（6分）小明同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω。
（1）请你用笔画线代替导线帮他将图中的实物图连接完整；正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于 B 端（选填“A”或“B”）。
（2）小明同学在调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：
①小明同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而 增大 （填“增大”、“减小”或“不变”）。
②灯泡正常发光时，电流表的示数如图2所示，则灯泡的额定额定电流为 0.5 A，额定功率为 1.9 W，灯泡此时的电阻为 7.6Ω 。灯泡的亮度取决于 灯泡的实际功率 。
【解答】解：（1）滑动变阻器，灯泡，电流表串联在电路中，电流表用0.6A量程，电路图如图所示：；
正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于B端；
（2）①电阻R＝，小灯泡灯丝电阻随电压的增大而增大；
②灯泡正常发光时，灯泡电压为额定电压U＝3.80V；由图知电流表示数I＝0.5A，灯泡的额定功率P＝UI＝3.80V×0.5A＝1.9W；灯泡此时的电阻为R＝＝，由表格数据可知灯泡的亮度取决于灯泡的实际功率。
27．（3分）探究“通电线管的外部磁场”的实验：
（1）组装好器材如甲，闭合开关，发现竖直悬挂的小铁球向右运动，是因为小铁球受到力作用，该现象说明通电螺线管周围存在 磁场 ；若将小铁球换成大小相同的铝球，铝球将 静止 （选填“向右运动”、“向左运动”或“静止”）。
（2）小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，使电流表示数不变，再次观察吸引大头针的数目，这是为了探究电磁铁的磁性与 线圈匝数 的关系。
【解答】解：（1）通电螺线管周围存在磁场，对小铁球存在磁力作用，铝球不受磁力作用，处于静止状态；
（2）实验中，他将开关S从a换到b上时，连入电路的线圈匝数发生了变化，为了保证电流不变，应调节变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的大头针数目，这样才能探究出通电螺线管磁性强弱与线圈匝数的关系；
故答案为：（1）磁场；静止；（2）线圈匝数。
28．（8分）某同学利用如图所示装置探究“感应电流产生的条件”。
（1）如图，a、b两接线柱间应接入 电流计 。
（2）下列各种操作中，能使闭合电路产生电流的是 BC （多选）。
A.保持导体静止，换用磁性更强的磁体
B.保持导体静止，使U形磁体水平向右运动
C.保持磁体静止，使导体向右上方运动
D.保持磁体静止，让导体在磁场中竖直向上运动
（3）实验发现，导体向左运动速度越快，感应电流越大，说明感应电流大小与 导体切割磁感线运动速度 有关。
（4）探究完上述实验后，该同学在a、b两接线柱间换成 电源 就可以探究“磁场对电流的作用”的实验，接通电路后，导体向右运动，若要使导体向左运动，可以 改变电流方向或对调磁体N和S极 。
【解答】解：（1）电路中接入电流计，电流计指针发生偏转说明电路中有感应电流。
（2）A.保持导体静止，换用磁性更强的磁体，导体没有做切割磁感线运动，导体中没有感应电流产生。
B.保持导体静止，使U形磁体水平向右运动，闭合电路的一部分导体相对于磁体做切割磁感线运动，导体中有感应电流产生。
C.保持磁体静止，使导体向右上方运动，闭合电路的一部分导体做切割磁感线运动，导体中有感应电流产生。
D.保持磁体静止，让导体在磁场中竖直向上运动，导体没有做切割磁感线运动，导体中没有感应电流产生。
故BC操作，都能使闭合电路产生感应电流。
（3）实验发现，导体向左运动速度越快，感应电流越大，这说明感应电流大小与导体切割磁感线运动速度有关。
（4）探究完上述实验后，该同学在a、b两接线柱间换成电源，导体中有电流，通电导体在磁场中受到磁力而运动，可以探究“磁场对电流的作用”的实验。接通电路后，导体向右运动，通电导体在磁场中运动方向跟电流方向和磁场方向有关，若要使导体向左运动，可以改变电流方向或对调磁体N和S极。
故答案为：（1）电流计；（2）BC；（3）导体切割磁感线运动速度；（4）电源；改变电流方向或对调磁体N和S极。
四、问答题（本题共计2小题，每空1分，共计6分）
29．（2分）小孩从滑梯上滑下来，克服摩擦力 做功 ，臀部内能 增大 ，所以臀部会有灼热感。
【解答】解：小孩由滑梯滑下是克服摩擦做功，将机械能转化为内能，臀部内能增加，所以会有灼热感。
故答案为：做功；增大。
30．（4分）为什么通过电暖气的电流远大于白炽灯泡的？
答：电暖气与白炽灯泡是 并 联的，它们两端的电压相同，但电暖气的功率比白炽灯泡的功率大，根据公式I＝ 可知，在 电压 一定时，通过用电器的电流跟它的功率成 正 比，所以，通过电暖气的电流大。
【解答】解：电暖气和加湿器都正常工作时，用电器相互不影响工作，属于并联；
根据公式P＝UI可得：I＝，则在电压一定时，电流与电功率成正比，所以相同情况下通过电暖气的电流大。
故答案为：并；；电压；正。
五、作图题（本题共计1小题，图2分，共计3分）
31．（3分）请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中。要求：开关控制电灯，插座单独使用。其中三孔插座是为了安装 金属 外壳的用电器，当内部线路发生漏电时，由于外壳已经接地，可以避免人触电。
【解答】解：首先辨别上面三根线地线、火线、零线。
（1）灯泡接法：火线进入开关，再进入灯泡顶端的接线处，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；
（3）三孔插座的作用就是将用电器的金属外壳与大地相连，防止漏电事故，所以三孔插座是为带有金属外壳的用电器提供的。
故答案为：；
（3）金属。
六、计算题（本题共计2小题，共计12分）
32．（6分）根据如图所示的一盏白炽灯的铭牌，请计算：
（1）这个灯泡的电阻是多大？
（2）正常工作时，灯泡中的电流是多大？
（3）正常工作24h，灯泡耗电多少度？
【解答】接：（1）由图知，灯泡的额定电压220V，额定功率100W；
由P＝可得，电阻为：
R＝＝484Ω，
（2）由P＝UI可得，正常工作时，实际功率等于额定功率，通过灯泡的电流：
IL＝＝≈0.455A，
（3）正常工作24h，灯泡耗电W＝Pt＝100×10﹣3kW×24h＝2.4kW•h。
答：（1）这个灯泡的电阻是484Ω；
（2）正常工作时，灯泡中的电流是0.455A；
（3）正常工作24h，灯泡耗电2.4度。
33．（6分）某家用电热水壶有加热和保温两挡，内部电路简化示意图如图甲所示，其中R1和R2均为阻值不变的发热电阻。某次使用该电热水壶烧水过程中，消耗的电功率随时间变化的图象如图乙所示。求：
（1）该电热水壶加热和保温时的电流之比；
（2）电阻R2的阻值。
【解答】解：（1）由图乙可知，电热水壶保温状态的功率P保＝400W，
由P＝UI可知，电热水壶在保温状态下的电流：I保＝＝，
由图乙可知，电热水壶加热状态的功率P热＝1600W，
由P＝UI可知，电热水壶在加热状态下的电流：I热＝＝，
故该电热水壶加热和保温时的电流之比：＝＝＝4：1；
（2）由图甲可知，当开关S接1时，只有R1工作，当开关S接2时，R1、R2串联，
根据串联电路的电阻特点可知，当开关S接1时，只有R1工作，电路中的总电阻最小，由P＝可知，电路中的总功率最大，电热水壶处于加热状态；
当开关S接2时，R1、R2串联，电路中的总电阻最大，总功率最小，电热水壶处于保温状态；
由P＝可知，R1的阻值：R1＝＝＝30.25Ω，
R1、R2的串联总电阻：R＝＝＝121Ω，
根据串联电路的电阻特点可知，R2阻值为：R2＝R﹣R1＝121Ω﹣30.25Ω＝90.75Ω；
答：（1）该电热水壶加热和保温时的电流之比为4：1；
（2）电阻R2的阻值为90.75Ω。
材料
银
铜
铝
钨
铁
镍铬合金
电阻率（Ω•m）
1.65×10﹣8
1.75×10﹣8
2.83×10﹣8
5.48×10﹣8
9.78×10﹣8
1.0×10﹣6
U/V
1
1.5
2
2.50
3
3.50
3.80
4.20
I/A
0.20
0.3
0.40
0.44
0.47
0.49
见图2
0.51
灯泡亮度
不亮
微亮
很暗
较暗
偏暗
较亮
正常
很亮
材料
银
铜
铝
钨
铁
镍铬合金
电阻率（Ω•m）
1.65×10﹣8
1.75×10﹣8
2.83×10﹣8
5.48×10﹣8
9.78×10﹣8
1.0×10﹣6
U/V
1
1.5
2
2.50
3
3.50
3.80
4.20
I/A
0.20
0.3
0.40
0.44
0.47
0.49
见图2
0.51
灯泡亮度
不亮
微亮
很暗
较暗
偏暗
较亮
正常
很亮
