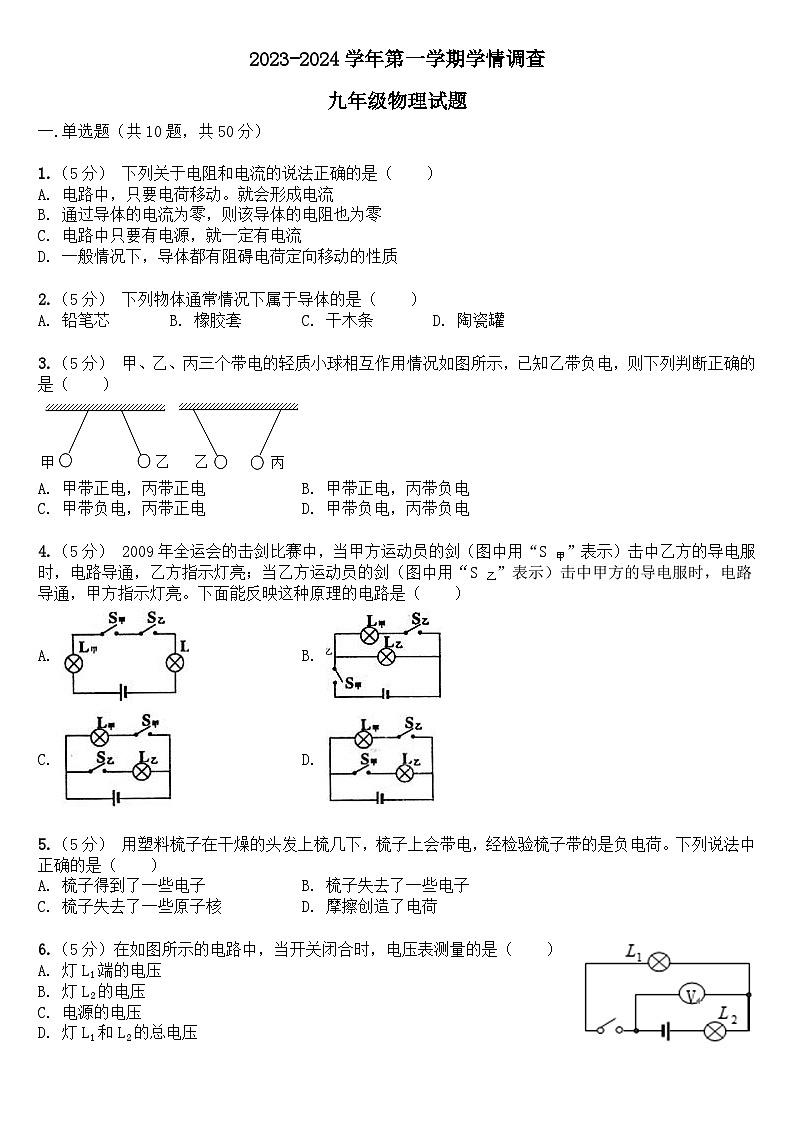

山东省禹城市张庄镇中学2023-2024学年上学期第二次月考九年级物理试题
展开这是一份山东省禹城市张庄镇中学2023-2024学年上学期第二次月考九年级物理试题,共5页。
一.单选题(共10题,共50分)
1.(5分) 下列关于电阻和电流的说法正确的是( )
A. 电路中,只要电荷移动。就会形成电流
B. 通过导体的电流为零,则该导体的电阻也为零
C. 电路中只要有电源,就一定有电流
D. 一般情况下,导体都有阻碍电荷定向移动的性质
2.(5分) 下列物体通常情况下属于导体的是( )
A. 铅笔芯B. 橡胶套C. 干木条D. 陶瓷罐
3.(5分) 甲、乙、丙三个带电的轻质小球相互作用情况如图所示,已知乙带负电,则下列判断正确的是( )
A. 甲带正电,丙带正电B. 甲带正电,丙带负电
C. 甲带负电,丙带正电D. 甲带负电,丙带负电
4.(5分) 2009年全运会的击剑比赛中,当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时,电路导通,乙方指示灯亮;当乙方运动员的剑(图中用“S 乙”表示)击中甲方的导电服时,电路导通,甲方指示灯亮。下面能反映这种原理的电路是( )
A. B.
C. D.
5.(5分) 用塑料梳子在干燥的头发上梳几下,梳子上会带电,经检验梳子带的是负电荷。下列说法中正确的是( )
A. 梳子得到了一些电子B. 梳子失去了一些电子
C. 梳子失去了一些原子核D. 摩擦创造了电荷
6.(5分)在如图所示的电路中,当开关闭合时,电压表测量的是( )
A. 灯L1端的电压
B. 灯L2的电压
C. 电源的电压
D. 灯L1和L2的总电压

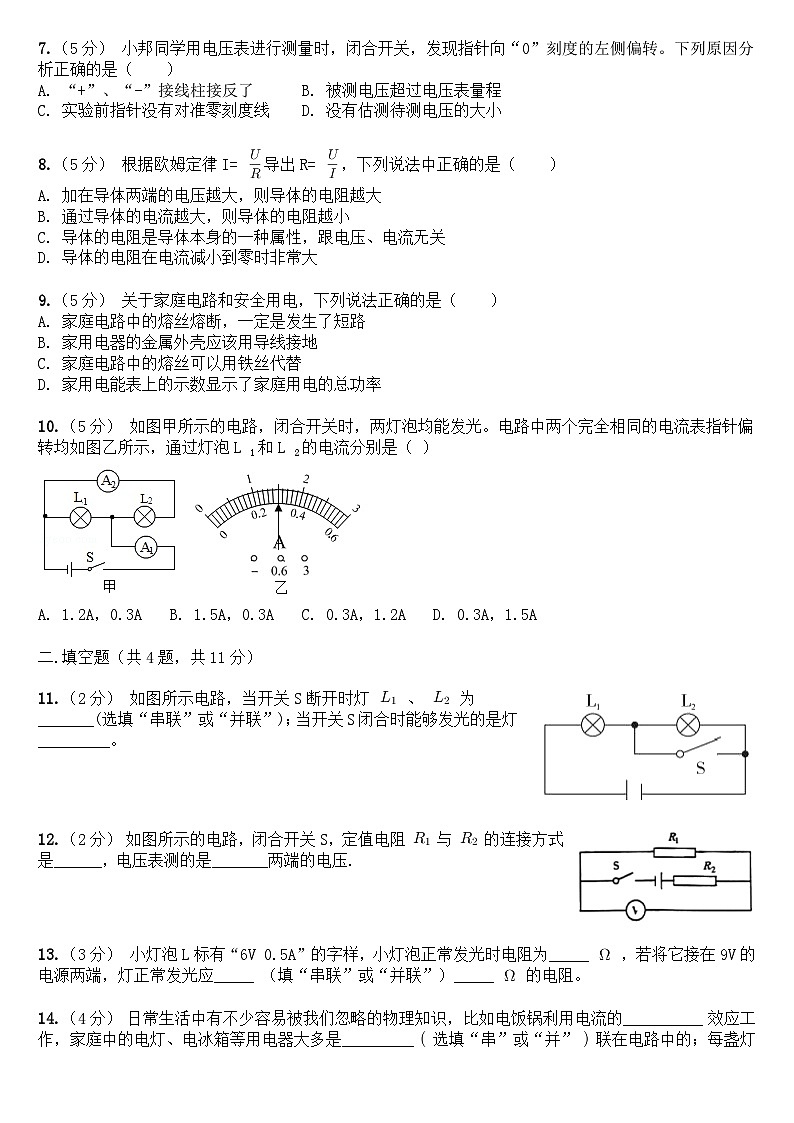

7.(5分) 小邦同学用电压表进行测量时,闭合开关,发现指针向“0”刻度的左侧偏转。下列原因分析正确的是( )
A. “+”、“-”接线柱接反了B. 被测电压超过电压表量程
C. 实验前指针没有对准零刻度线D. 没有估测待测电压的大小
8.(5分) 根据欧姆定律I= 导出R= ,下列说法中正确的是( )
A. 加在导体两端的电压越大,则导体的电阻越大
B. 通过导体的电流越大,则导体的电阻越小
C. 导体的电阻是导体本身的一种属性,跟电压、电流无关
D. 导体的电阻在电流减小到零时非常大
9.(5分) 关于家庭电路和安全用电,下列说法正确的是( )
A. 家庭电路中的熔丝熔断,一定是发生了短路
B. 家用电器的金属外壳应该用导线接地
C. 家庭电路中的熔丝可以用铁丝代替
D. 家用电能表上的示数显示了家庭用电的总功率
10.(5分) 如图甲所示的电路,闭合开关时,两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L 1和L 2的电流分别是( )
A. 1.2A,0.3AB. 1.5A,0.3AC. 0.3A,1.2AD. 0.3A,1.5A
二.填空题(共4题,共11分)
11.(2分) 如图所示电路,当开关S断开时灯 、 为_______(选填“串联”或“并联”);当开关S闭合时能够发光的是灯_________。
12.(2分) 如图所示的电路,闭合开关S,定值电阻 与 的连接方式是______,电压表测的是_______两端的电压.
13.(3分) 小灯泡L标有“6V 0.5A”的字样,小灯泡正常发光时电阻为_____ ,若将它接在9V的电源两端,灯正常发光应_____ (填“串联”或“并联”)_____ 的电阻。
14.(4分) 日常生活中有不少容易被我们忽略的物理知识,比如电饭锅利用电流的__________ 效应工作,家庭中的电灯、电冰箱等用电器大多是_________ 选填“串”或“并” 联在电路中的;每盏灯与控制它的开关之间是__________ 选填“串”或“并” 联的。大功率用电器一般不同时使用,是为了避免因______________ 选填“总功率过大”或“发生短路” 而造成家庭电路中电流过大。
三.作图题(共2题,共4分)
15.(2分) 如图所示,将家庭电路中的各器材连接起来。
16.(2分) 请根据如图甲所示的实物连接图,在图乙的虚线框内画出对应的电路图。
四.实验探究题(共3题,共17分)
17.(6分) 小宇同学在“探究电流与电阻的关系”实验中,器材如图(甲)所示,电源为两节新的干电池,滑动变阻器上标有“10Ω1A”字样,阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻各一个。
(1)请用笔画线代替导线,把图甲所示的电路补充完整(滑片P向右滑,滑动变阻器接入电路的电阻变大)。
(2)小宇同学首先将5Ω定值电阻接入电路,将滑片P滑到 ______ (选填“A”或“B”)端,再闭合开关,调节滑片P,使电压表示数到达某一数值,电流表的示数如图(乙)所示,该示数为 ______ A。
(3)接下来,小宇同学应该 ______ ,并且将滑动变阻器阻值调到最大处,然后将5Ω的电阻替换为10Ω.闭合开关,调节滑片P,使电压表示数为 ______ V,将电流表示数记录在表格中。
(4)将定值电阻换成20Ω重复第(3)的操作,由表格中数据发现:在电压一定时,电流与电阻成 ______ (选填“正比”或“反比”)。
18.(7分) 九年级课外兴趣小组的同学,做“测定小灯泡的电阻”实验(小灯泡标有“2.5V”字样)
(1)小林把电流表连入电路前,发现电流表指针位置如图1所示,原因是电流表 ______ 。
(2)小明把最后一根导线连接完毕后,小灯泡立即发光,而且很亮,他在实验操作中的两处错误是 ______ 和 ______ 。
(3)实验时,小娟发现小灯泡不亮、电压表有示数、电流表无示数,移动变阻器的滑片时,电压表的示数不变,则故障原因可能是小灯泡 ______ (选填“开路”或“短路”)。
(4)小丽在实验过程中得到了如下表所示的一组U和I的数据,灯泡两端的电压为2.5V时,电流表的示数如图2所示,此时通过灯泡的电流为 ______ A.此时小灯泡的电阻是 ______ Ω(小数点后保留一位数字)。
(5)分析比较表格中的数据可以看出,在灯丝中电流逐渐增大的过程中,灯丝的电阻 ______ (选填“变大”“变小”或“不变”)。
19.(4分) 圆圆同学在探究电流流过导体产生的热的多少与什么因素有关时采用了如下图所示的实验装置。请仔细观察甲、乙两图:
(1)实验中通过观察 两个U形管中____ 的变化来比较电流通过导体产生的热量的多少。
(2)你认为甲图所示的装置是用来研究电流流过导体产生的热与____的关系。
(3)由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下,通过电阻的_______越大,电阻产生的热量越多。
(4)该实验采取的探究方法是____。
五.计算题(共2题,共18分)
20.(6分)如图所示,电源电压为9V且保持不变,电阻R 1为30Ω.闭合开关S,电流表的示数为0.2A,求R 2两端电压及阻值。
21.(12分) 新型电饭锅采用“聪明火”技术,智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感,其简化电路如图甲所示。R 1和R 2均为电热丝,S 1是自动控制开关。煮饭时,把电饭锅接入220V电路中,在电饭锅工作的30min内,电路中总电流随时间变化的图象如图乙所示。求:
(1)S和S 1都闭合时电饭锅的电功率;
(2)电热丝R 1的阻值;
(3)这30min内电饭锅产生的热量。
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
______
0.2
0.1
实验次序
1
2
3
4
5
6
灯泡两端的电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
通过灯泡的电流I/A
0.18
0.22
0.26
0.30
0.34
灯泡发光情况
微亮→逐渐变亮
