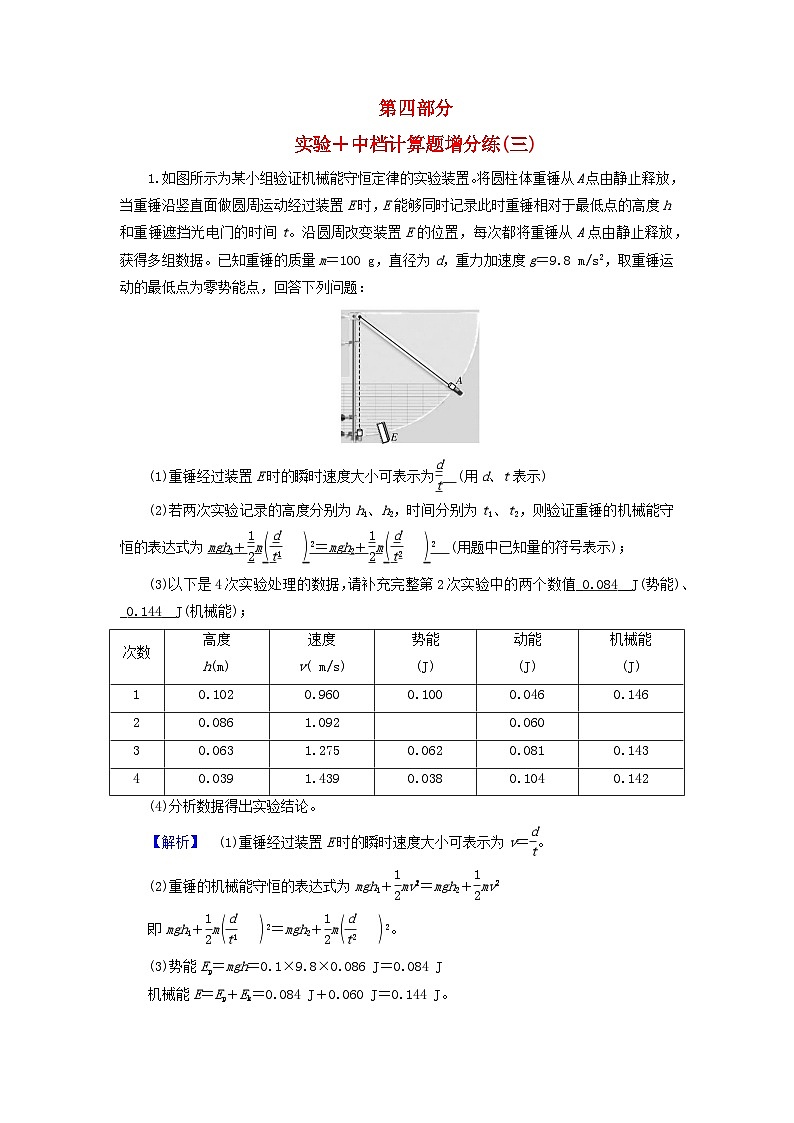

1.如图所示为某小组验证机械能守恒定律的实验装置。将圆柱体重锤从A点由静止释放，当重锤沿竖直面做圆周运动经过装置E时，E能够同时记录此时重锤相对于最低点的高度h和重锤遮挡光电门的时间t。沿圆周改变装置E的位置，每次都将重锤从A点由静止释放，获得多组数据。已知重锤的质量m＝100 g，直径为d，重力加速度g＝9.8 m/s2，取重锤运动的最低点为零势能点，回答下列问题：
(1)重锤经过装置E时的瞬时速度大小可表示为eq \f(d,t) (用d、t表示)
(2)若两次实验记录的高度分别为h1、h2，时间分别为t1、t2，则验证重锤的机械能守恒的表达式为mgh1＋eq \f(1,2)meq \b\lc\(\rc\)(\a\vs4\al\c1(\f(d,t1)))2＝mgh2＋eq \f(1,2)meq \b\lc\(\rc\)(\a\vs4\al\c1(\f(d,t2)))2 (用题中已知量的符号表示)；
(3)以下是4次实验处理的数据，请补充完整第2次实验中的两个数值_0.084__J(势能)、_0.144__J(机械能)；
(4)分析数据得出实验结论。
【解析】 (1)重锤经过装置E时的瞬时速度大小可表示为v＝eq \f(d,t)。
(2)重锤的机械能守恒的表达式为mgh1＋eq \f(1,2)mveq \\al(2,1)＝mgh2＋eq \f(1,2)mveq \\al(2,2)
即mgh1＋eq \f(1,2)meq \b\lc\(\rc\)(\a\vs4\al\c1(\f(d,t1)))2＝mgh2＋eq \f(1,2)meq \b\lc\(\rc\)(\a\vs4\al\c1(\f(d,t2)))2。
(3)势能Ep＝mgh＝0.1×9.8×0.086 J＝0.084 J
机械能E＝Ep＋Ek＝0.084 J＋0.060 J＝0.144 J。

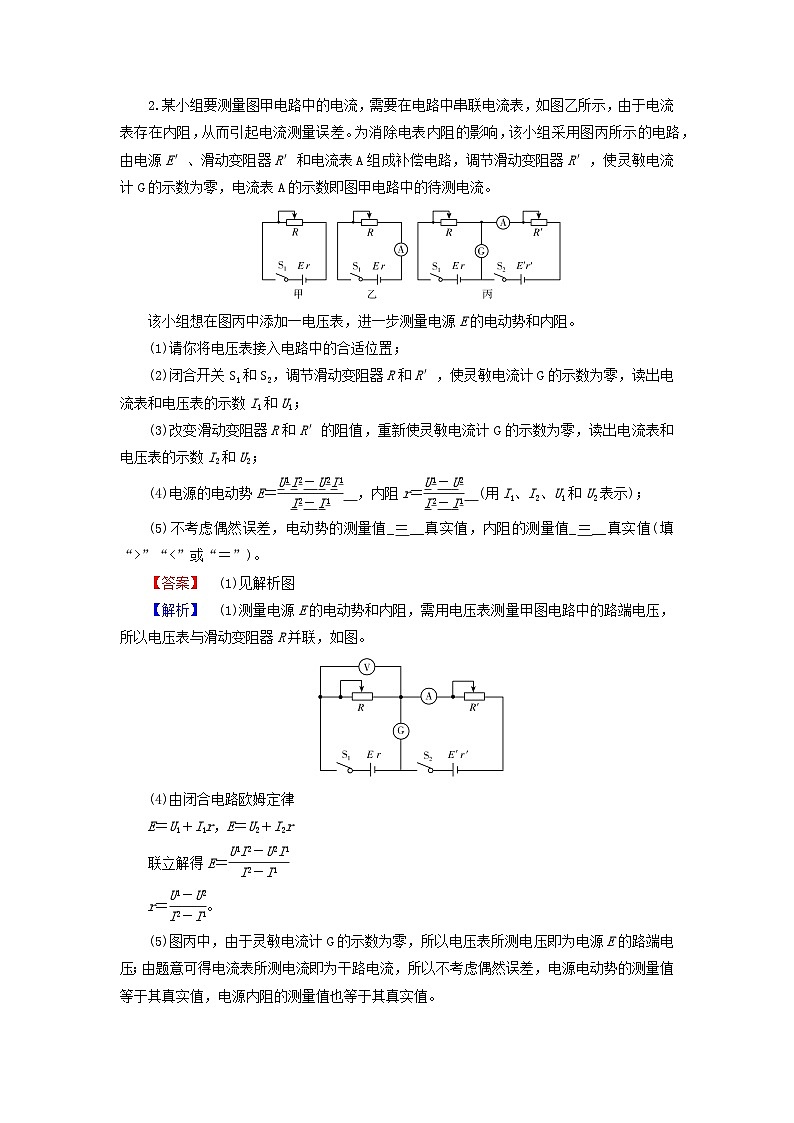

2.某小组要测量图甲电路中的电流，需要在电路中串联电流表，如图乙所示，由于电流表存在内阻，从而引起电流测量误差。为消除电表内阻的影响，该小组采用图丙所示的电路，由电源E′、滑动变阻器R′和电流表A组成补偿电路，调节滑动变阻器R′，使灵敏电流计G的示数为零，电流表A的示数即图甲电路中的待测电流。
该小组想在图丙中添加一电压表，进一步测量电源E的电动势和内阻。
(1)请你将电压表接入电路中的合适位置；
(2)闭合开关S1和S2，调节滑动变阻器R和R′，使灵敏电流计G的示数为零，读出电流表和电压表的示数I1和U1；
(3)改变滑动变阻器R和R′的阻值，重新使灵敏电流计G的示数为零，读出电流表和电压表的示数I2和U2；
(4)电源的电动势E＝eq \f(U1I2－U2I1,I2－I1) ，内阻r＝eq \f(U1－U2,I2－I1) (用I1、I2、U1和U2表示)；
(5)不考虑偶然误差，电动势的测量值_＝__真实值，内阻的测量值_＝__真实值(填“>”“
