教科版高中物理选择性必修第二册第2章素养培优课5电磁感应中的动力学及能量问题课件

这是一份教科版高中物理选择性必修第二册第2章素养培优课5电磁感应中的动力学及能量问题课件，共27页。

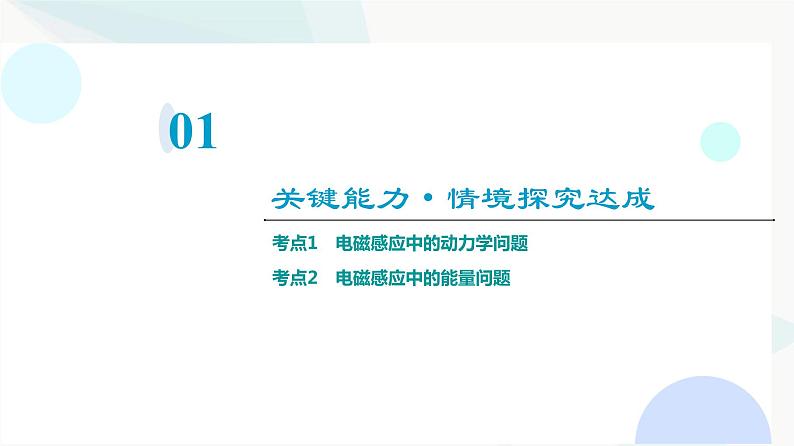

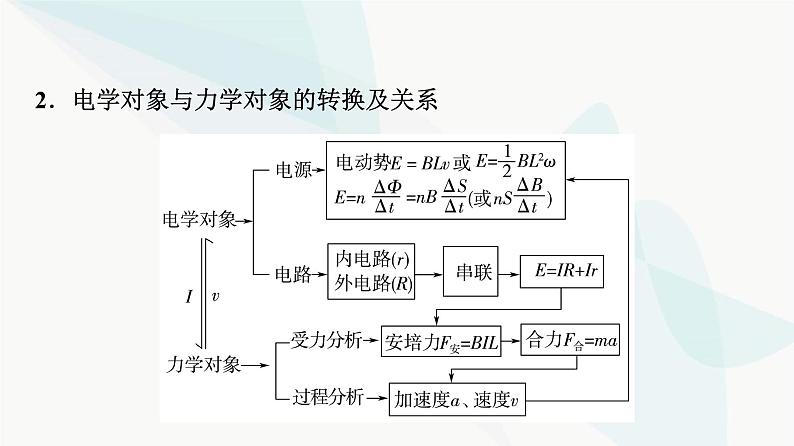

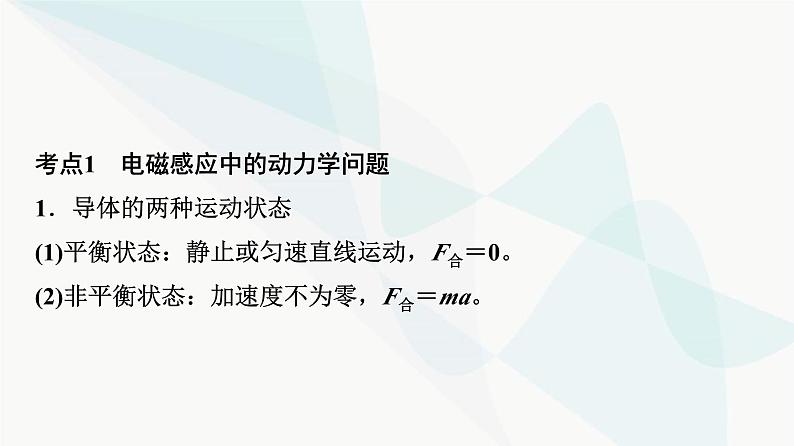

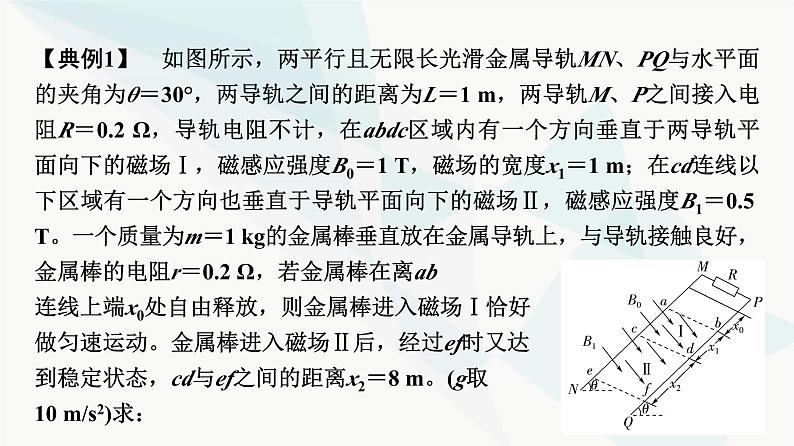

第二章　电磁感应及其应用素养培优课(五)　电磁感应中的动力学及能量问题关键能力·情境探究达成01考点1　电磁感应中的动力学问题考点2　电磁感应中的能量问题考点1　电磁感应中的动力学问题1．导体的两种运动状态(1)平衡状态：静止或匀速直线运动，F合＝0。(2)非平衡状态：加速度不为零，F合＝ma。2．电学对象与力学对象的转换及关系【典例1】　如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T。一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场Ⅰ恰好做匀速运动。金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m。(g取10 m/s2)求：   用“四步法”分析电磁感应中的动力学问题解决电磁感应中的动力学问题的一般思路是“先电后力”，具体思路如下：[跟进训练]1．如图所示，竖直平面内有足够长的金属导轨，轨间距为0.2 m，金属导体ab可在导轨上无摩擦地上下滑动，ab的电阻为0.4 Ω，导轨电阻不计，导体ab的质量为0.2 g，垂直纸面向里的匀强磁场的磁感应强度为0.2 T，且磁场区域足够大，当导体ab自由下落0.4 s时，突然闭合开关S，则：   考点2　电磁感应中的能量问题1．能量转化的过程分析电磁感应的实质是不同形式的能量相互转化的过程。2．求解焦耳热Q的几种方法【典例2】　如图所示，两根足够长的固定的光滑平行金属导轨位于倾角θ＝30°的固定斜面上，导轨上、下端分别接有阻值R1＝10 Ω和R2＝30 Ω的电阻，导轨自身电阻忽略不计，导轨宽度L＝2 m，在整个导轨平面内都有垂直于导轨平面向上的匀强磁场，磁感应强度B＝0.5 T。质量为m＝0.1 kg，电阻r＝2.5 Ω的金属棒ab在较高处由静止释放，金属棒ab在下滑过程中始终与导轨垂直且与导轨接触良好。当金属棒ab下滑高度h＝3 m时，速度恰好达到最大值。(g＝10m/s2）求：      [跟进训练]2．如图所示，两根光滑的平行金属导轨与水平面的夹角θ＝30°，导轨间距L＝0.5 m，导轨下端接定值电阻R＝2 Ω，导轨电阻忽略不计。在导轨上距底端d＝2 m处垂直导轨放置一根导体棒MN，其质量m＝0.2 kg，电阻r＝0.5 Ω，导体棒始终与导轨接触良好。某时刻起在空间加一垂直导轨平面向上的变化磁场，磁感应强度B随时间t变化的关系为B＝0.5t(T)，导体棒在沿导轨向上的拉力F作用下处于静止状态，g取10 m/s2。求： (2)t＝2 s时导体棒所受拉力F的大小；[解析]　当t＝2 s时，B1＝1.0 T，导体棒受力平衡F＝mg sin θ＋B1I1L解得F＝1.1 N。[答案]　1.1 N
