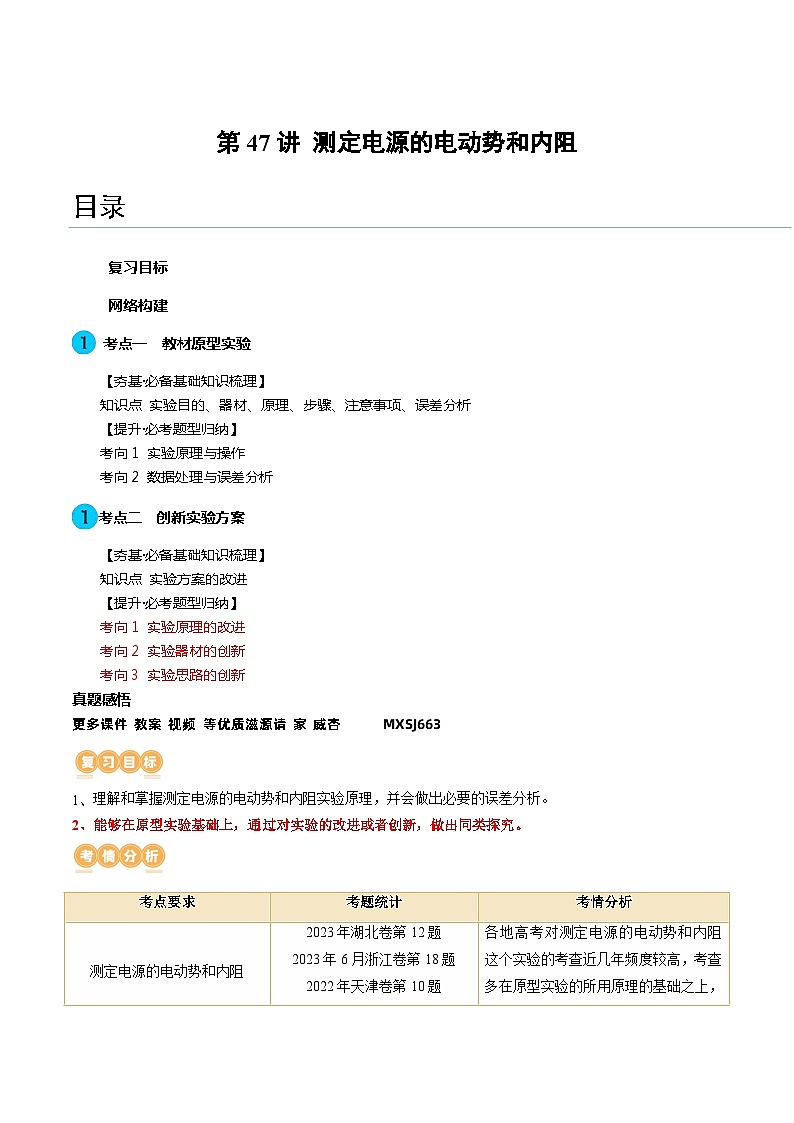

第47讲 测定电源的电动势和内阻（讲义）（解析版）—高中物理

这是一份第47讲 测定电源的电动势和内阻（讲义）（解析版）—高中物理，共13页。
复习目标

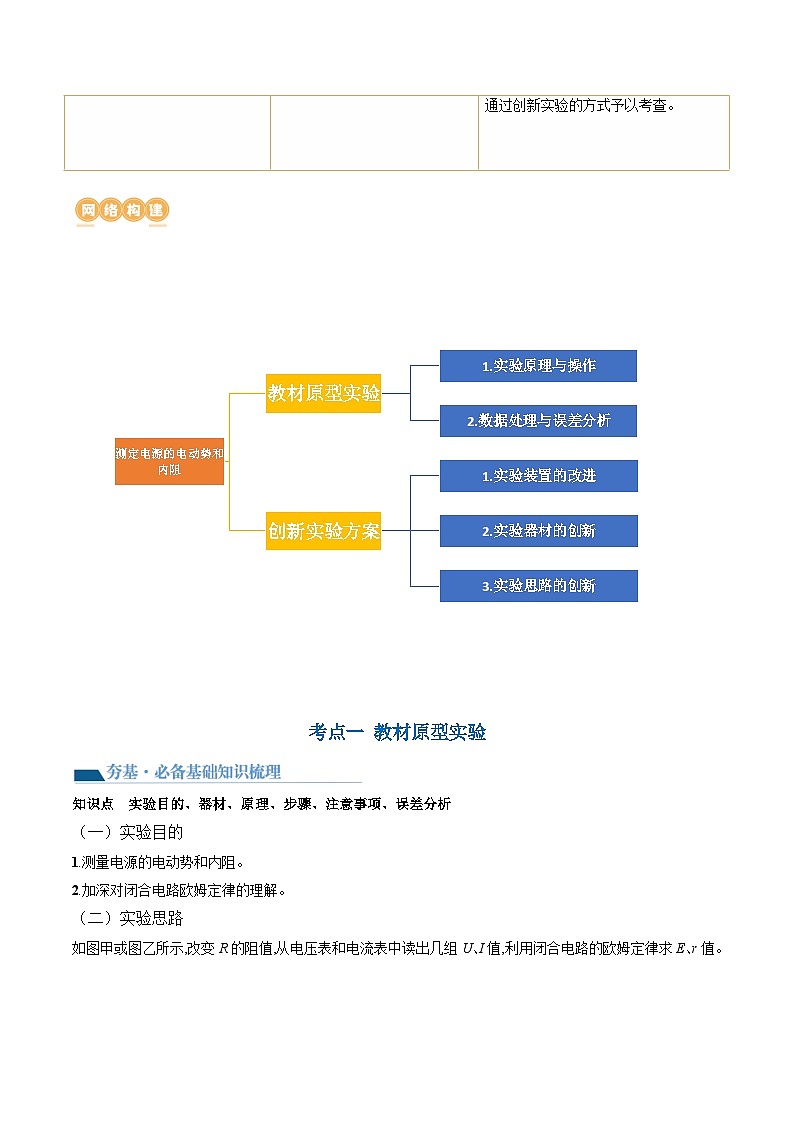

网络构建
考点一 教材原型实验
【夯基·必备基础知识梳理】
知识点 实验目的、器材、原理、步骤、注意事项、误差分析
【提升·必考题型归纳】
考向1 实验原理与操作
考向2 数据处理与误差分析
考点二 创新实验方案
【夯基·必备基础知识梳理】
知识点 实验方案的改进
【提升·必考题型归纳】
考向1 实验原理的改进
考向2 实验器材的创新
考向3 实验思路的创新
真题感悟
更多课件 教案 视频 等优质滋源请 家 威杏 MXSJ663
理解和掌握测定电源的电动势和内阻实验原理，并会做出必要的误差分析。
2、能够在原型实验基础上，通过对实验的改进或者创新，做出同类探究。
考点一 教材原型实验
知识点 实验目的、器材、原理、步骤、注意事项、误差分析
（一）实验目的
1.测量电源的电动势和内阻。
2.加深对闭合电路欧姆定律的理解。
（二）实验思路

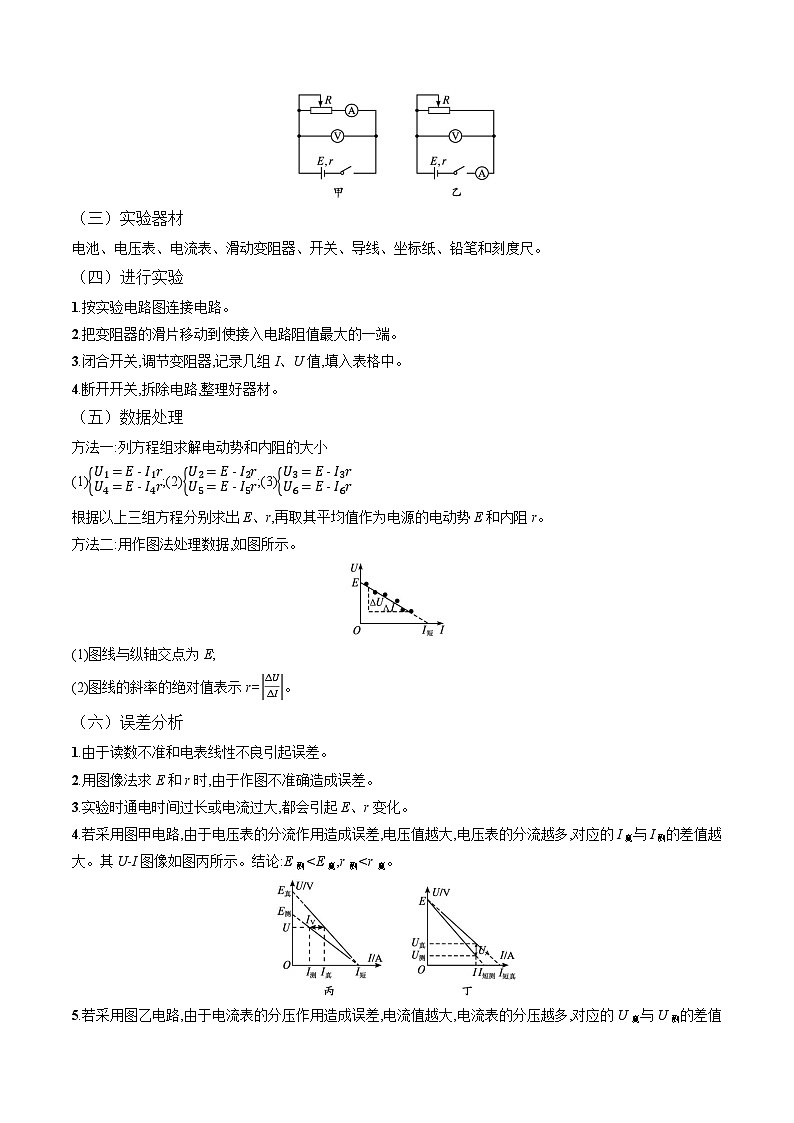

如图甲或图乙所示,改变R的阻值,从电压表和电流表中读出几组U、I值,利用闭合电路的欧姆定律求E、r值。
（三）实验器材
电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔和刻度尺。
（四）进行实验
1.按实验电路图连接电路。
2.把变阻器的滑片移动到使接入电路阻值最大的一端。
3.闭合开关,调节变阻器,记录几组I、U值,填入表格中。
4.断开开关,拆除电路,整理好器材。
（五）数据处理
方法一:列方程组求解电动势和内阻的大小
(1)U1=E-I1rU4=E-I4r;(2)U2=E-I2rU5=E-I5r;(3)U3=E-I3rU6=E-I6r
根据以上三组方程分别求出E、r,再取其平均值作为电源的电动势E和内阻r。
方法二:用作图法处理数据,如图所示。
(1)图线与纵轴交点为E;
(2)图线的斜率的绝对值表示r=ΔUΔI。
（六）误差分析
1.由于读数不准和电表线性不良引起误差。
2.用图像法求E和r时,由于作图不准确造成误差。
3.实验时通电时间过长或电流过大,都会引起E、r变化。
4.若采用图甲电路,由于电压表的分流作用造成误差,电压值越大,电压表的分流越多,对应的I真与I测的差值越大。其U-I图像如图丙所示。结论:E测”、“”、“
