人教版九年级全册第1节 家庭电路精品综合训练题
展开
这是一份人教版九年级全册第1节 家庭电路精品综合训练题，文件包含191家庭电路分层作业-九年级物理全一册同步备课系列人教版原卷版docx、191家庭电路分层作业-九年级物理全一册同步备课系列人教版解析版docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。

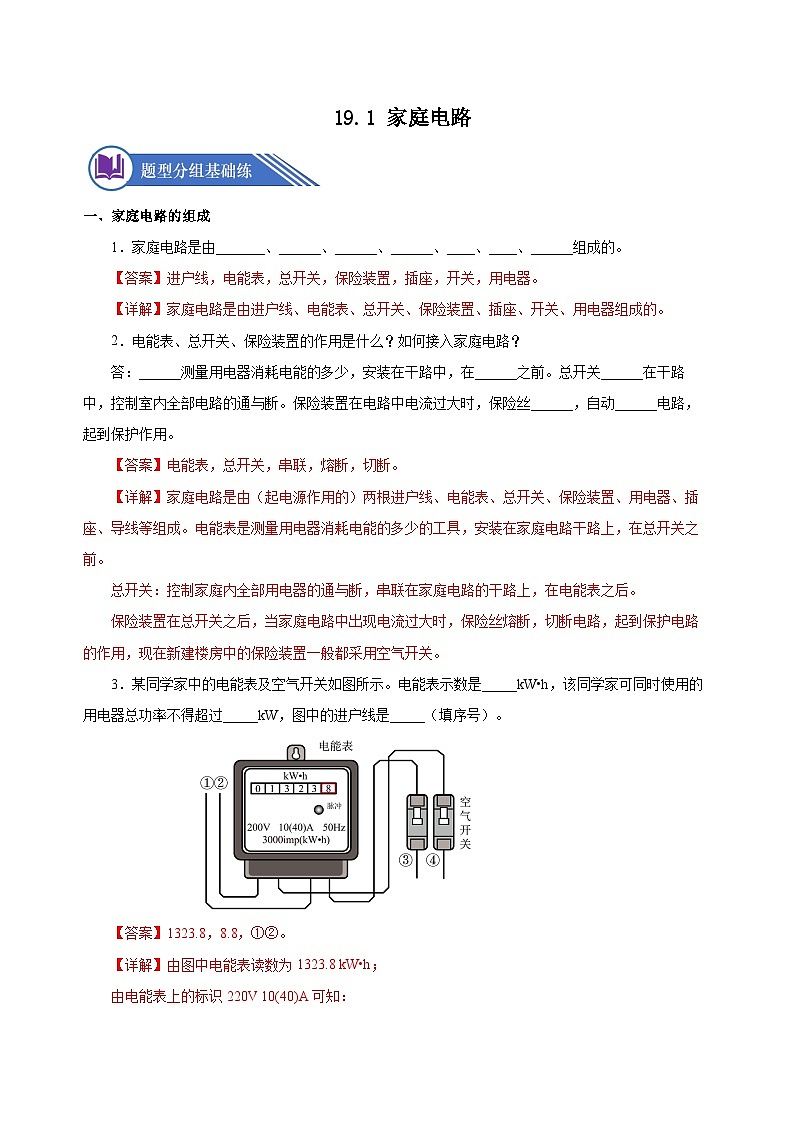

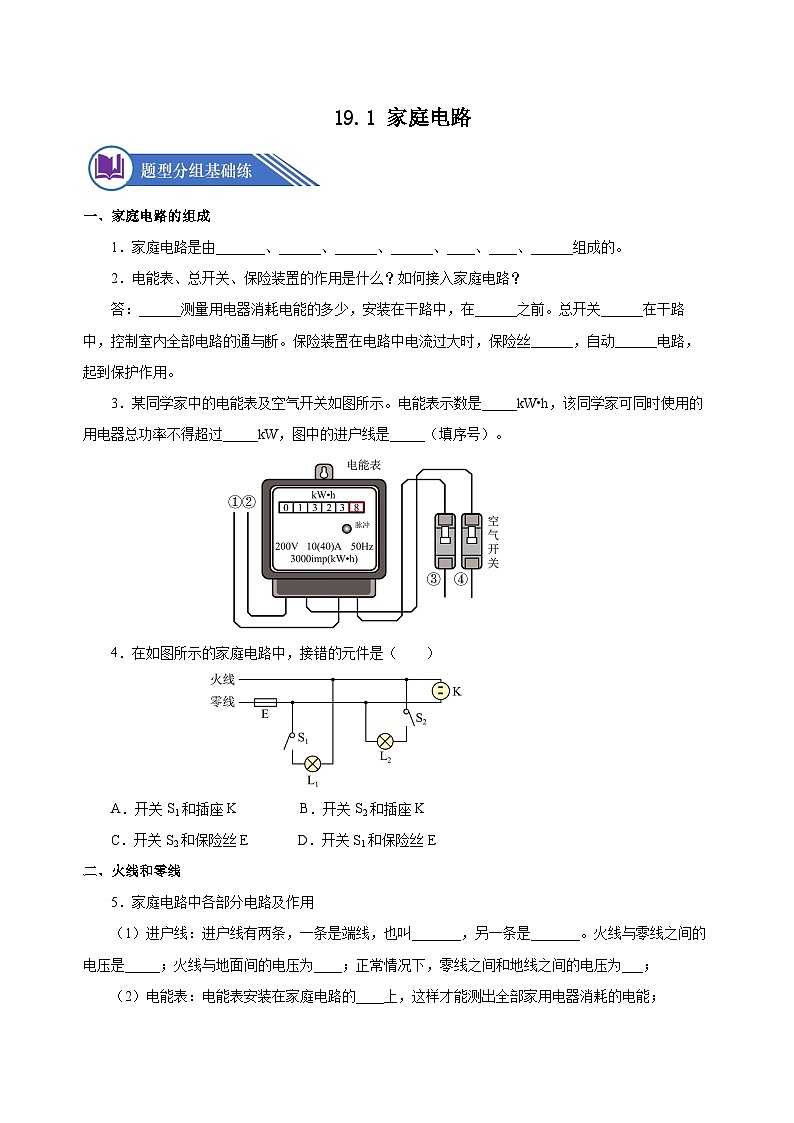

一、家庭电路的组成
1．家庭电路是由_______、______、______、______、____、____、______组成的。
2．电能表、总开关、保险装置的作用是什么？如何接入家庭电路？
答：______测量用电器消耗电能的多少，安装在干路中，在______之前。总开关______在干路中，控制室内全部电路的通与断。保险装置在电路中电流过大时，保险丝______，自动______电路，起到保护作用。
3．某同学家中的电能表及空气开关如图所示。电能表示数是_____kW•h，该同学家可同时使用的用电器总功率不得超过_____kW，图中的进户线是_____（填序号）。

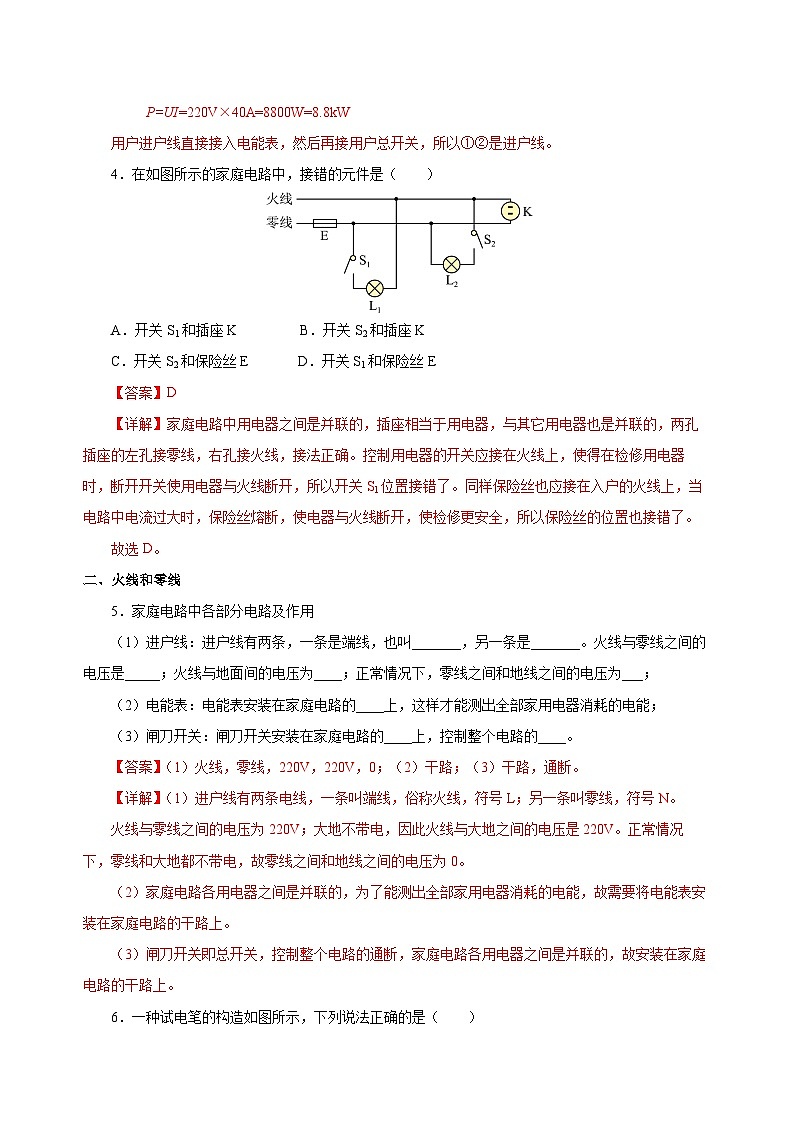

4．在如图所示的家庭电路中，接错的元件是（ ）
A．开关S1和插座K B．开关S2和插座K
C．开关S2和保险丝E D．开关S1和保险丝E
二、火线和零线
5．家庭电路中各部分电路及作用
（1）进户线：进户线有两条，一条是端线，也叫_______，另一条是_______。火线与零线之间的电压是_____；火线与地面间的电压为____；正常情况下，零线之间和地线之间的电压为___；
（2）电能表：电能表安装在家庭电路的____上，这样才能测出全部家用电器消耗的电能；

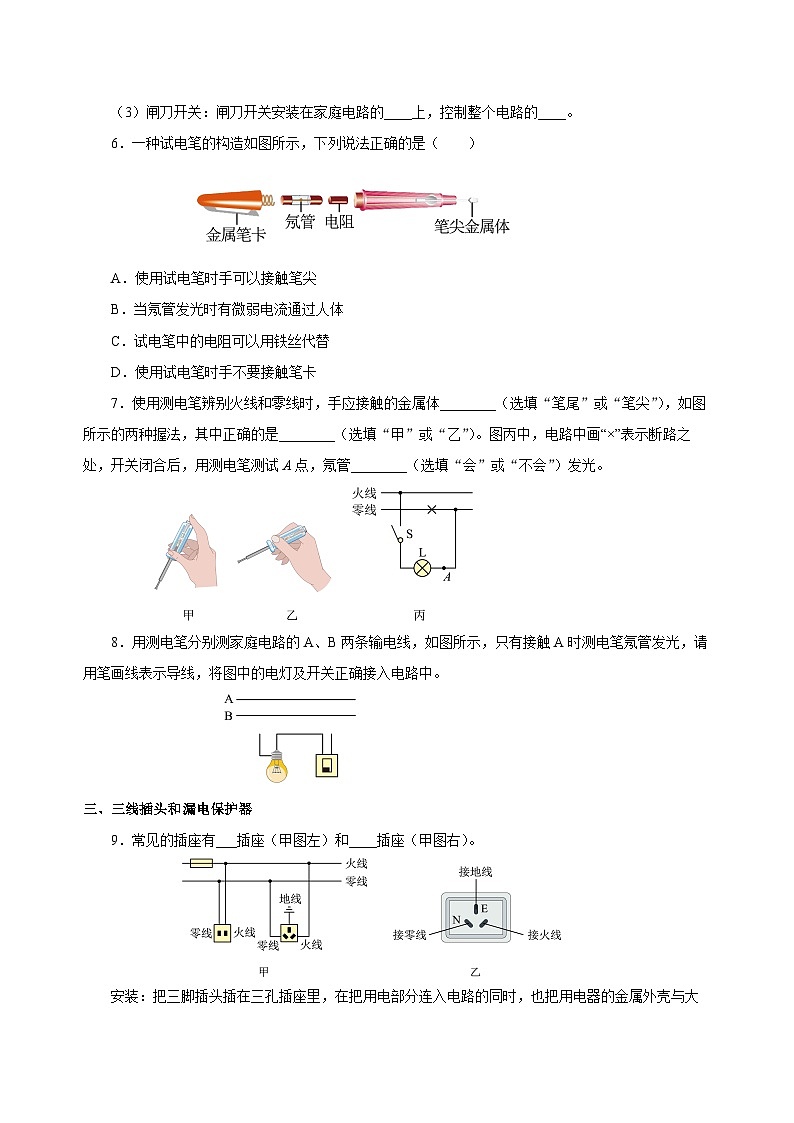

（3）闸刀开关：闸刀开关安装在家庭电路的____上，控制整个电路的____。

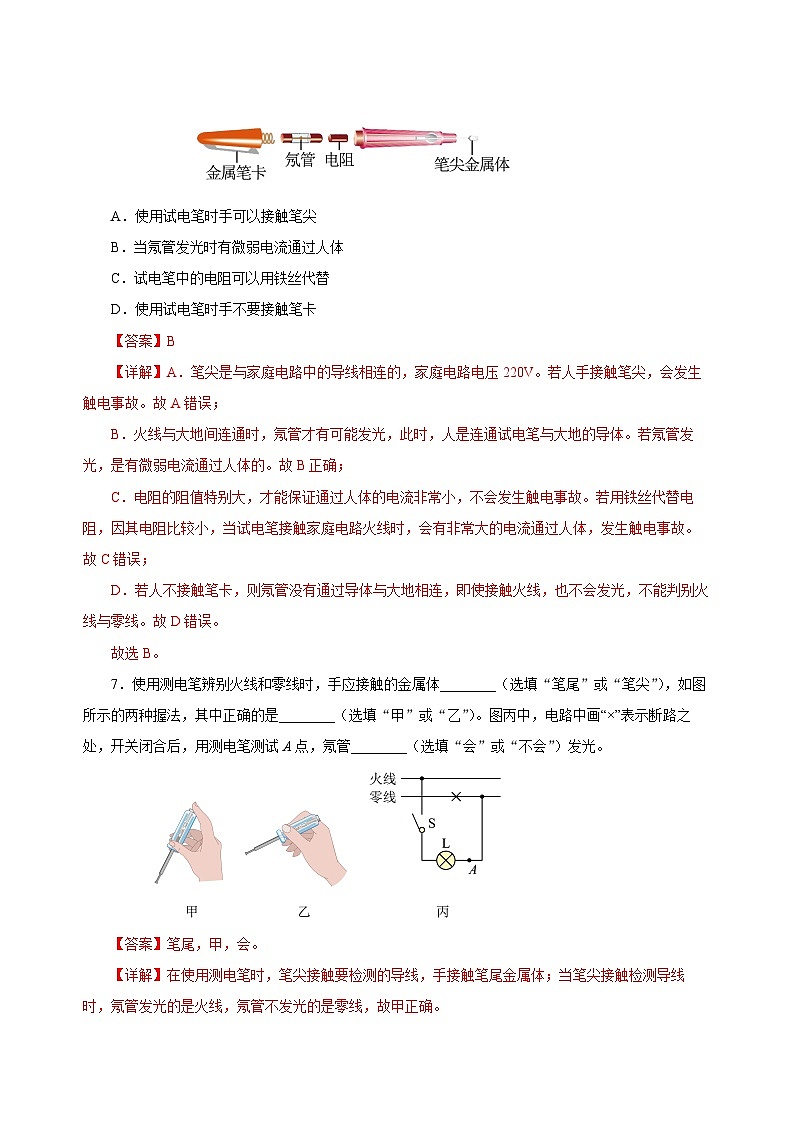

6．一种试电笔的构造如图所示，下列说法正确的是（ ）
A．使用试电笔时手可以接触笔尖
B．当氖管发光时有微弱电流通过人体
C．试电笔中的电阻可以用铁丝代替
D．使用试电笔时手不要接触笔卡
7．使用测电笔辨别火线和零线时，手应接触的金属体________（选填“笔尾”或“笔尖”），如图所示的两种握法，其中正确的是________（选填“甲”或“乙”）。图丙中，电路中画“×”表示断路之处，开关闭合后，用测电笔测试A点，氖管________（选填“会”或“不会”）发光。
8．用测电笔分别测家庭电路的A、B两条输电线，如图所示，只有接触A时测电笔氖管发光，请用笔画线表示导线，将图中的电灯及开关正确接入电路中。
三、三线插头和漏电保护器
9．常见的插座有___插座（甲图左）和____插座（甲图右）。

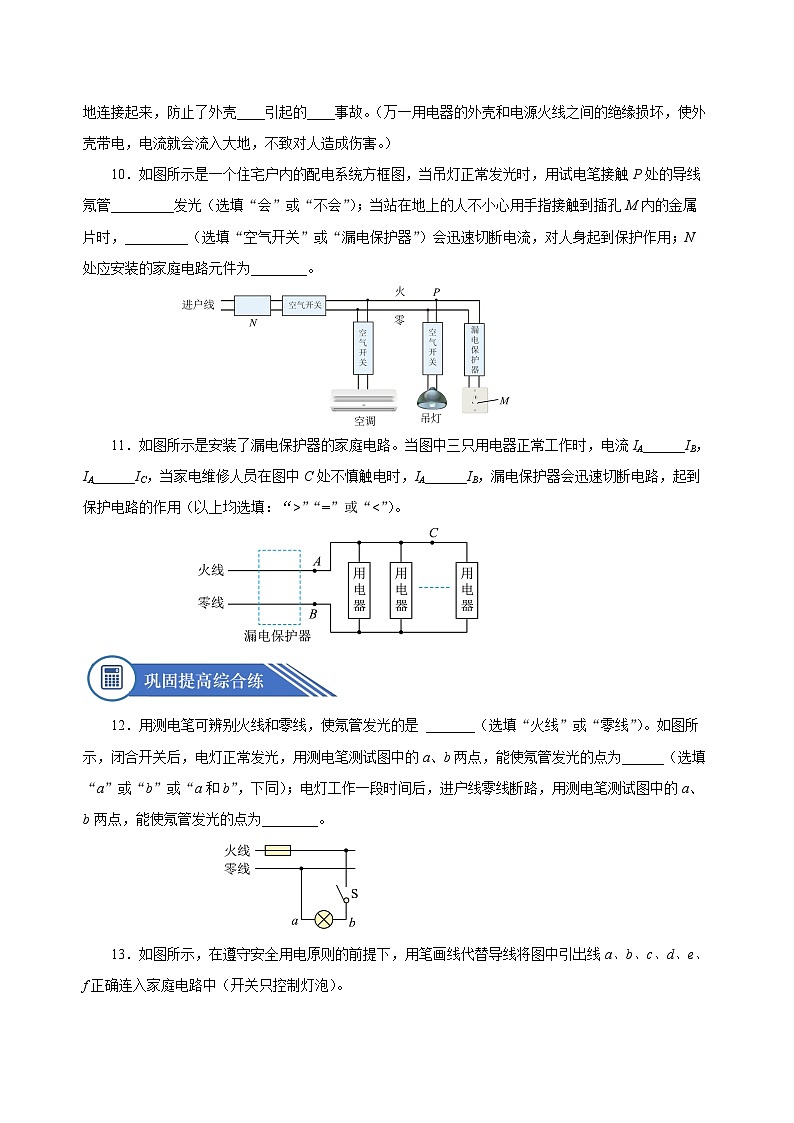

安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳____引起的____事故。（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。）
10．如图所示是一个住宅户内的配电系统方框图，当吊灯正常发光时，用试电笔接触P处的导线氖管_________发光（选填“会”或“不会”）；当站在地上的人不小心用手指接触到插孔M内的金属片时，_________（选填“空气开关”或“漏电保护器”）会迅速切断电流，对人身起到保护作用；N处应安装的家庭电路元件为________。
11．如图所示是安装了漏电保护器的家庭电路。当图中三只用电器正常工作时，电流IA______IB，IA______IC，当家电维修人员在图中C处不慎触电时，IA______IB，漏电保护器会迅速切断电路，起到保护电路的作用（以上均选填：“>”“=”或“<”）。
12．用测电笔可辨别火线和零线，使氖管发光的是 _______（选填“火线”或“零线”）。如图所示，闭合开关后，电灯正常发光，用测电笔测试图中的a、b两点，能使氖管发光的点为______（选填“a”或“b”或“a和b”，下同）；电灯工作一段时间后，进户线零线断路，用测电笔测试图中的a、b两点，能使氖管发光的点为________。
13．如图所示，在遵守安全用电原则的前提下，用笔画线代替导线将图中引出线a、b、c、d、e、f正确连入家庭电路中（开关只控制灯泡）。
14．电热水壶是利用电流的_____效应工作的。小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W、1000W、1200W和1500W的四种电热水壶。家中给电热水壶供电插座的额定电流是5A，要想烧水快又能安全用电，小明应选购______W的电热水壶。如图电热水壶的插头中插脚①较长，插头插入插座时，可确保电热水壶的金属外壳先接触_____线，避免触电事故。
15．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（ ）
A．图中两盏灯与其对应控制开关的连接都是正确的
B．使用洗衣机时任意选择插座C或D都能保证用电安全
C．若AB间发生断路，则用测电笔检查插座C的各个插孔，测电笔的氖管都不发光
D．闭合开关S2后灯L2不亮，用测电笔检查插座D两孔发现氖管都发光，则故障可能是进户零线断路
16．（2022·山东烟台·统考中考真题）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是_____（选填“甲”或“乙”）。
17．（2023·河南·统考中考真题）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中将对应的电路连接完整，并符合安全用电原则。
18．（2023·四川泸州·统考中考真题）学习家庭电路相关知识后，小浩对设计的如图所示家庭电路及其使用的下列认识，正确的是（ ）
A．图中两盏灯泡与其对应控制开关的连接都是正确的
B．电冰箱的插头地线插脚脱落，仍可插入插座P长期使用
C．如果灯泡L2不能正常工作，则插座Q也一定不能正常工作
D．断开开关S2，正确使用验电笔检查灯泡L2两端接线柱，氖管都不会发光
19．（2023·湖南益阳·统考中考真题）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
20．（2022·山东淄博·统考中考真题）电热水壶是利用电流的_____效应工作的。小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A，从安全用电的角度考虑，小明应选购_____W的电热水壶。如图电热水壶的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触______线，避免触电事故。插头外壳是用橡胶做的，是因为橡胶是______体。
一、家庭电路的组成
1．家庭电路是由_______、______、______、______、____、____、______组成的。
2．电能表、总开关、保险装置的作用是什么？如何接入家庭电路？
答：______测量用电器消耗电能的多少，安装在干路中，在______之前。总开关______在干路中，控制室内全部电路的通与断。保险装置在电路中电流过大时，保险丝______，自动______电路，起到保护作用。
3．某同学家中的电能表及空气开关如图所示。电能表示数是_____kW•h，该同学家可同时使用的用电器总功率不得超过_____kW，图中的进户线是_____（填序号）。
4．在如图所示的家庭电路中，接错的元件是（ ）
A．开关S1和插座K B．开关S2和插座K
C．开关S2和保险丝E D．开关S1和保险丝E
二、火线和零线
5．家庭电路中各部分电路及作用
（1）进户线：进户线有两条，一条是端线，也叫_______，另一条是_______。火线与零线之间的电压是_____；火线与地面间的电压为____；正常情况下，零线之间和地线之间的电压为___；
（2）电能表：电能表安装在家庭电路的____上，这样才能测出全部家用电器消耗的电能；
（3）闸刀开关：闸刀开关安装在家庭电路的____上，控制整个电路的____。
6．一种试电笔的构造如图所示，下列说法正确的是（ ）
A．使用试电笔时手可以接触笔尖
B．当氖管发光时有微弱电流通过人体
C．试电笔中的电阻可以用铁丝代替
D．使用试电笔时手不要接触笔卡
7．使用测电笔辨别火线和零线时，手应接触的金属体________（选填“笔尾”或“笔尖”），如图所示的两种握法，其中正确的是________（选填“甲”或“乙”）。图丙中，电路中画“×”表示断路之处，开关闭合后，用测电笔测试A点，氖管________（选填“会”或“不会”）发光。
8．用测电笔分别测家庭电路的A、B两条输电线，如图所示，只有接触A时测电笔氖管发光，请用笔画线表示导线，将图中的电灯及开关正确接入电路中。
三、三线插头和漏电保护器
9．常见的插座有___插座（甲图左）和____插座（甲图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳____引起的____事故。（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。）
10．如图所示是一个住宅户内的配电系统方框图，当吊灯正常发光时，用试电笔接触P处的导线氖管_________发光（选填“会”或“不会”）；当站在地上的人不小心用手指接触到插孔M内的金属片时，_________（选填“空气开关”或“漏电保护器”）会迅速切断电流，对人身起到保护作用；N处应安装的家庭电路元件为________。
11．如图所示是安装了漏电保护器的家庭电路。当图中三只用电器正常工作时，电流IA______IB，IA______IC，当家电维修人员在图中C处不慎触电时，IA______IB，漏电保护器会迅速切断电路，起到保护电路的作用（以上均选填：“>”“=”或“<”）。
12．用测电笔可辨别火线和零线，使氖管发光的是 _______（选填“火线”或“零线”）。如图所示，闭合开关后，电灯正常发光，用测电笔测试图中的a、b两点，能使氖管发光的点为______（选填“a”或“b”或“a和b”，下同）；电灯工作一段时间后，进户线零线断路，用测电笔测试图中的a、b两点，能使氖管发光的点为________。
13．如图所示，在遵守安全用电原则的前提下，用笔画线代替导线将图中引出线a、b、c、d、e、f正确连入家庭电路中（开关只控制灯泡）。
14．电热水壶是利用电流的_____效应工作的。小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W、1000W、1200W和1500W的四种电热水壶。家中给电热水壶供电插座的额定电流是5A，要想烧水快又能安全用电，小明应选购______W的电热水壶。如图电热水壶的插头中插脚①较长，插头插入插座时，可确保电热水壶的金属外壳先接触_____线，避免触电事故。
15．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（ ）
A．图中两盏灯与其对应控制开关的连接都是正确的
B．使用洗衣机时任意选择插座C或D都能保证用电安全
C．若AB间发生断路，则用测电笔检查插座C的各个插孔，测电笔的氖管都不发光
D．闭合开关S2后灯L2不亮，用测电笔检查插座D两孔发现氖管都发光，则故障可能是进户零线断路
16．（2022·山东烟台·统考中考真题）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是_____（选填“甲”或“乙”）。
17．（2023·河南·统考中考真题）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中将对应的电路连接完整，并符合安全用电原则。
18．（2023·四川泸州·统考中考真题）学习家庭电路相关知识后，小浩对设计的如图所示家庭电路及其使用的下列认识，正确的是（ ）
A．图中两盏灯泡与其对应控制开关的连接都是正确的
B．电冰箱的插头地线插脚脱落，仍可插入插座P长期使用
C．如果灯泡L2不能正常工作，则插座Q也一定不能正常工作
D．断开开关S2，正确使用验电笔检查灯泡L2两端接线柱，氖管都不会发光
19．（2023·湖南益阳·统考中考真题）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
20．（2022·山东淄博·统考中考真题）电热水壶是利用电流的_____效应工作的。小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A，从安全用电的角度考虑，小明应选购_____W的电热水壶。如图电热水壶的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触______线，避免触电事故。插头外壳是用橡胶做的，是因为橡胶是______体。
