专题07 图像分析 -备战2023年八年级物理上学期期末真题分类汇编（江苏专用）

这是一份专题07 图像分析 -备战2023年八年级物理上学期期末真题分类汇编（江苏专用），文件包含江苏期末好题汇编07图像分析原卷版docx、江苏期末好题汇编07图像分析解析版docx等2份试卷配套教学资源，其中试卷共63页， 欢迎下载使用。

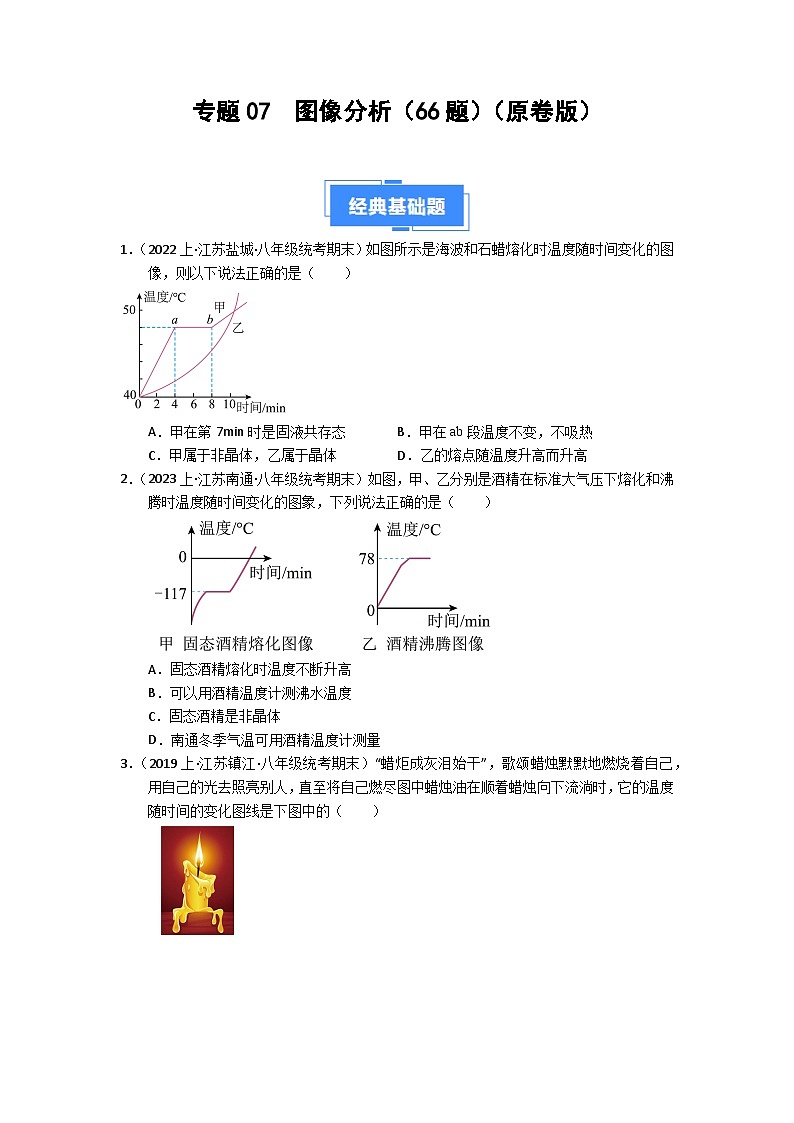

1．（2022上·江苏盐城·八年级统考期末）如图所示是海波和石蜡熔化时温度随时间变化的图像，则以下说法正确的是（ ）

A．甲在第7min时是固液共存态B．甲在ab段温度不变，不吸热
C．甲属于非晶体，乙属于晶体D．乙的熔点随温度升高而升高
2．（2023上·江苏南通·八年级统考期末）如图，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图象，下列说法正确的是（ ）

A．固态酒精熔化时温度不断升高
B．可以用酒精温度计测沸水温度
C．固态酒精是非晶体
D．南通冬季气温可用酒精温度计测量

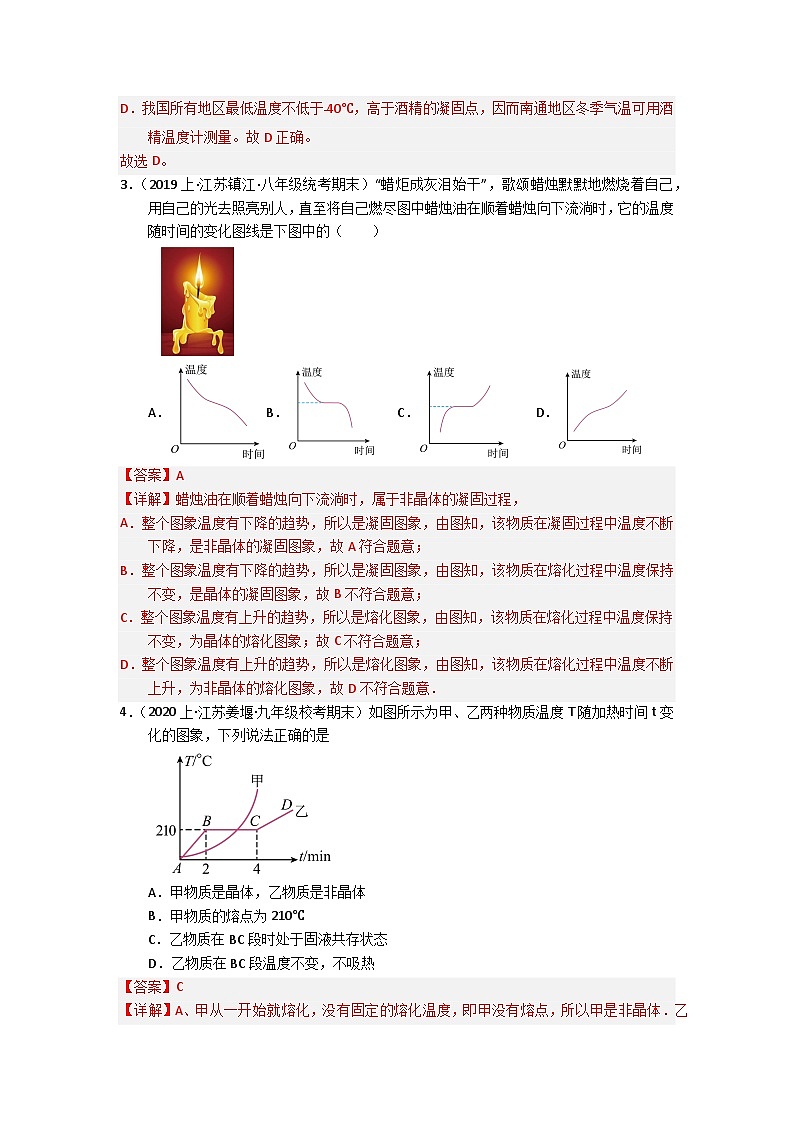

3．（2019上·江苏镇江·八年级统考期末）“蜡炬成灰泪始干”，歌颂蜡烛默默地燃烧着自己，用自己的光去照亮别人，直至将自己燃尽图中蜡烛油在顺着蜡烛向下流淌时，它的温度随时间的变化图线是下图中的（ ）

A．B．C．D．

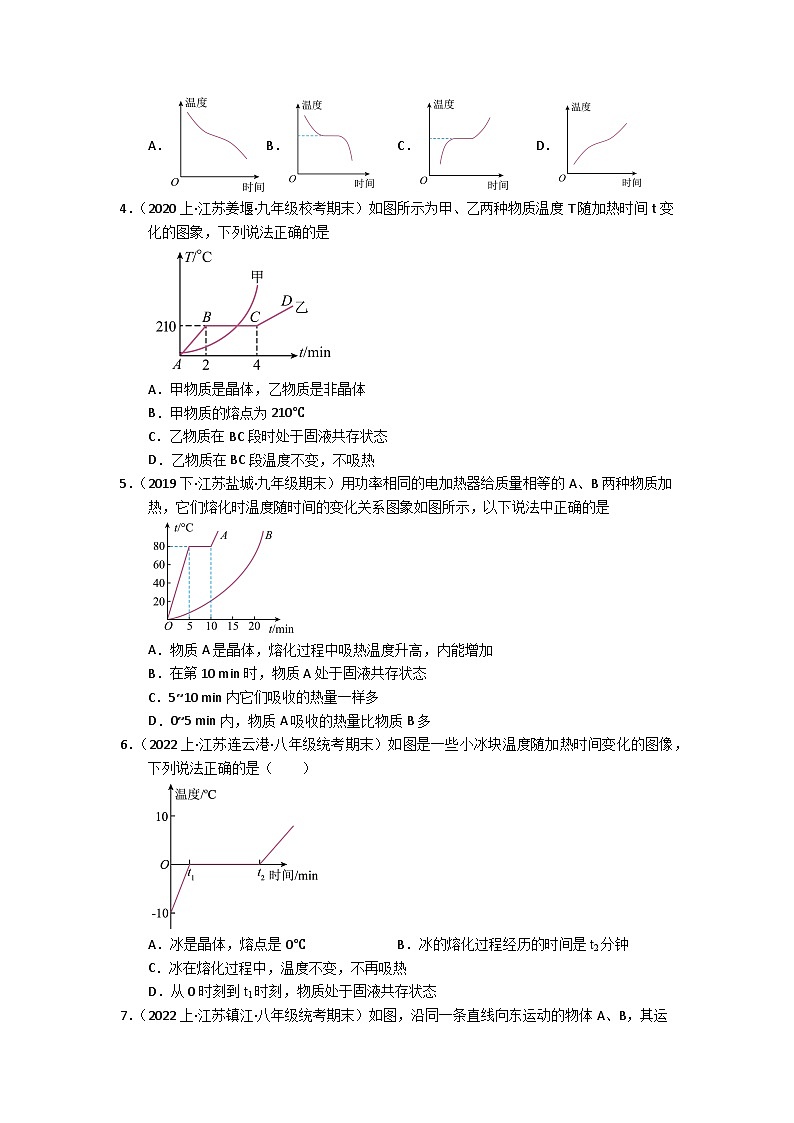

4．（2020上·江苏姜堰·九年级校考期末）如图所示为甲、乙两种物质温度T随加热时间t变化的图象，下列说法正确的是

A．甲物质是晶体，乙物质是非晶体
B．甲物质的熔点为210℃
C．乙物质在BC段时处于固液共存状态
D．乙物质在BC段温度不变，不吸热

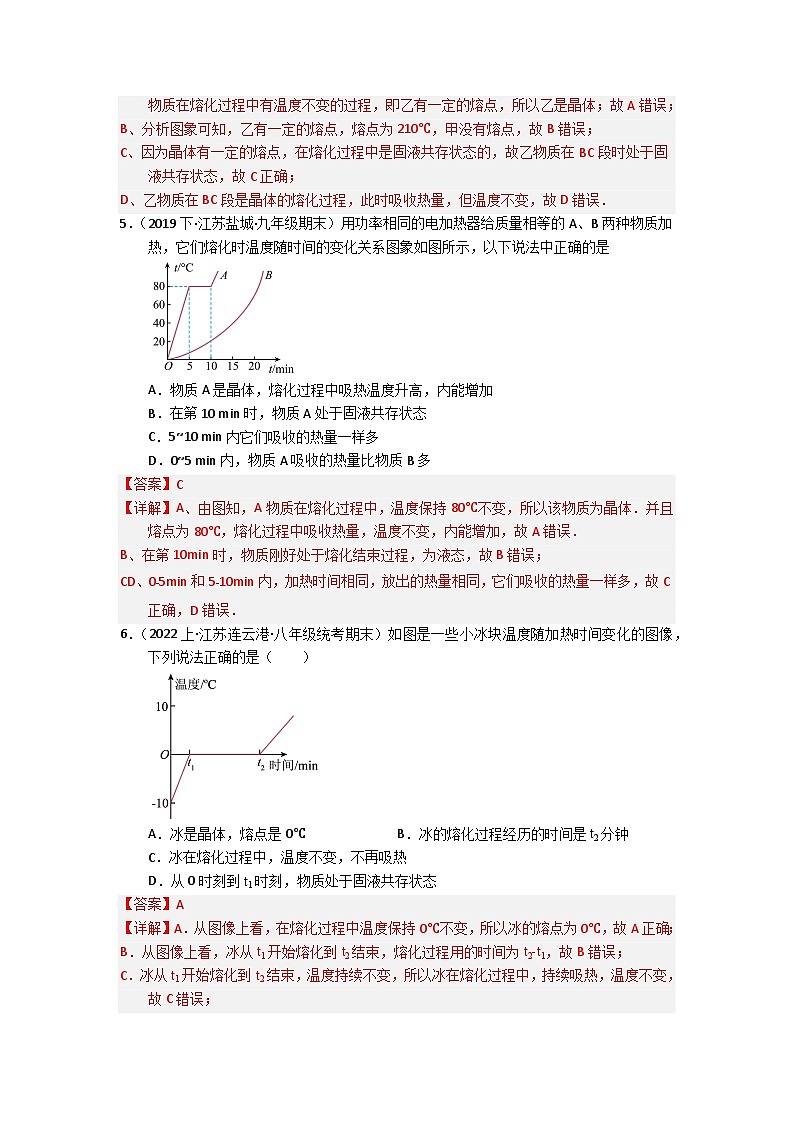

5．（2019下·江苏盐城·九年级期末）用功率相同的电加热器给质量相等的A、B两种物质加热，它们熔化时温度随时间的变化关系图象如图所示，以下说法中正确的是

A．物质A是晶体，熔化过程中吸热温度升高，内能增加
B．在第10 min时，物质A处于固液共存状态
C．5~10 min内它们吸收的热量一样多
D．0~5 min内，物质A吸收的热量比物质B多
6．（2022上·江苏连云港·八年级统考期末）如图是一些小冰块温度随加热时间变化的图像，下列说法正确的是（ ）

A．冰是晶体，熔点是0℃B．冰的熔化过程经历的时间是t2分钟
C．冰在熔化过程中，温度不变，不再吸热
D．从0时刻到t1时刻，物质处于固液共存状态

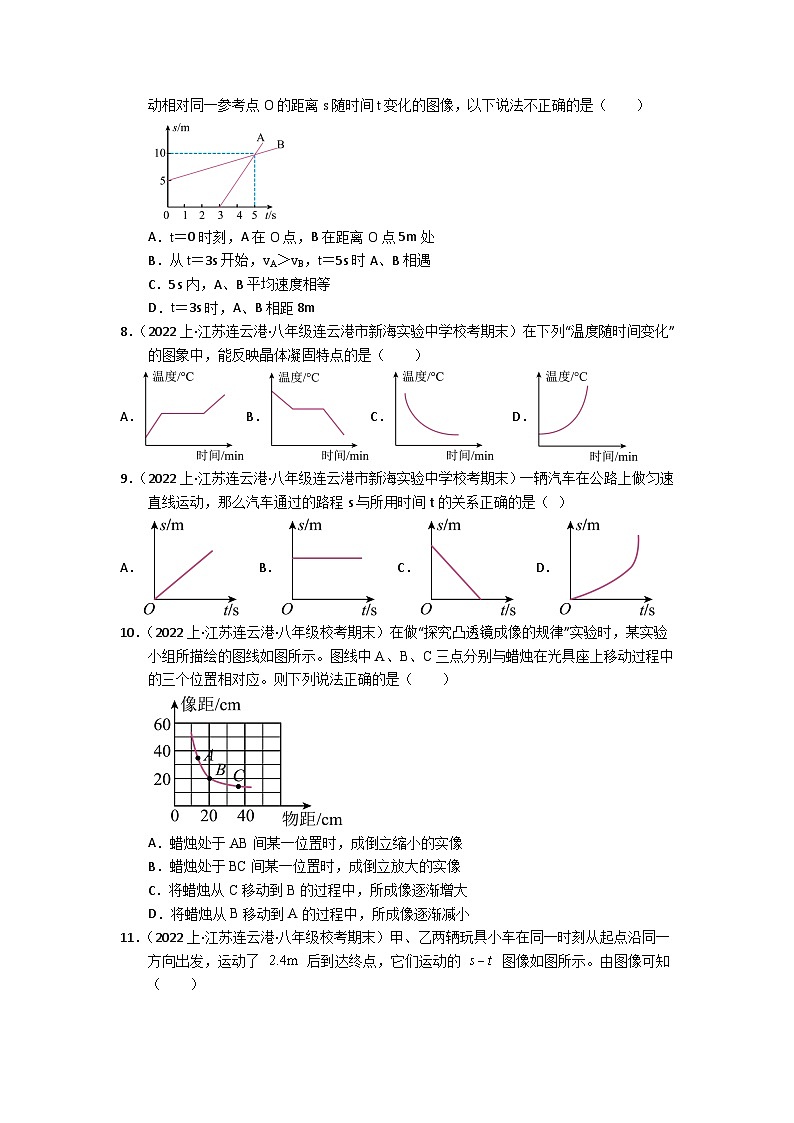

7．（2022上·江苏镇江·八年级统考期末）如图，沿同一条直线向东运动的物体A、B，其运动相对同一参考点O的距离s随时间t变化的图像，以下说法不正确的是（ ）

A．t＝0时刻，A在O点，B在距离O点5m处
B．从t＝3s开始，vA＞vB，t＝5s时A、B相遇
C．5s内，A、B平均速度相等
D．t＝3s时，A、B相距8m
8．（2022上·江苏连云港·八年级连云港市新海实验中学校考期末）在下列“温度随时间变化”的图象中，能反映晶体凝固特点的是（ ）
A．B．C．D．
9．（2022上·江苏连云港·八年级连云港市新海实验中学校考期末）一辆汽车在公路上做匀速直线运动，那么汽车通过的路程s与所用时间t的关系正确的是（ ）
A． B． C． D．
10．（2022上·江苏连云港·八年级校考期末）在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是（ ）

A．蜡烛处于AB间某一位置时，成倒立缩小的实像
B．蜡烛处于BC间某一位置时，成倒立放大的实像
C．将蜡烛从C移动到B的过程中，所成像逐渐增大
D．将蜡烛从B移动到A的过程中，所成像逐渐减小
11．（2022上·江苏连云港·八年级校考期末）甲、乙两辆玩具小车在同一时刻从起点沿同一方向出发，运动了 后到达终点，它们运动的 图像如图所示。由图像可知（ ）

A．甲车做匀速直线运动，乙车做变速直线运动
B．甲车的速度为 ，乙车的速度为
C．乙车比甲车早 6s 到达终点
D．经过 3s，甲、乙两车相距
12．（2022上·江苏南京·八年级统考期末）甲、乙两车在平直公路上向东行驶，其s﹣t图像如图所示，则下列说法中正确的是（ ）

A．乙车的速度大小为10m/s
B．前2s，乙车比甲车快
C．以甲车为参照物，乙车向西行驶
D．在t＝2s时，甲车与乙车的路程相等
13．（2022上·江苏镇江·八年级统考期末）沿同一条直线向东运动的物体A、B，其运动相对同一参考点O的距离s随时间t变化的图像如图，以下说法正确的是（ ）
①从第3s开始，两物体都在做匀速直线运动
②t=4s时，A的速度小于B的速度
③t=5s时，A、B两物体相遇
④t=5s时，A、B两物体的速度相等

A．只有①④正确B．只有③④正确
C．只有②③正确D．只有①③正确
14．（2022上·江苏盐城·八年级统考期末）下列图象中，能正确反映“匀速直线运动”的是（ ）
A．B．C．D．
15．（2022上·江苏盐城·八年级统考期末）甲、乙两物体，同时从同一地点沿直线向左运动，它们的s﹣t图象如图所示，下列说法正确的是（ ）

A．0﹣2s内甲的速度大于乙的速度
B．2﹣4s时乙的速度大于甲的速度
C．4s时甲、乙两物体的速度相等
D．4﹣5s内以甲为参照物，乙向右运动
16．（2022上·江苏常州·八年级统考期末）如图所示，将四种声音先后逐一输入同一示波器，分别得到这四种声音的波形，音调和响度都相同的两种声音是（ ）

A．甲和乙B．甲和丙C．乙和丁D．丙和丁
17．（2022上·江苏常州·八年级统考期末）甲、乙两物体，同时从同一地点沿直线向东运动，它们的s～t图像如图所示，下列说法中正确的是（ ）

A．3s时甲在乙的前方B．4s时甲、乙两物体的速度相等
C．0～4s内乙的平均速度为2m/sD．0～5s内乙的平均速度为2m/s
18．（2022上·江苏南京·八年级南京钟英中学校考期末）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（ ）
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个放大的像
C．当u=25cm时，成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜50cm处移动到20cm处的过程中，像逐渐变小
19．（2022上·江苏南京·八年级南京钟英中学校考期末）小利和小松两人同时从同一起跑线向东出发进行竞走比赛，若他们的运动可视为匀速直线运动，记录下他们通过的路程s和运动的时间t，并画出了如图所示的s－t图像。由图像可知（ ）

A．小利的速度大小为3m/s
B．小利和小松的速度大小之比为3∶1
C．若以小松为参照物，小利向东运动
D．在时，小利在小松后面12m处
20．（2022上·江苏南通·八年级统考期末）如图是甲、乙两车在同一平直公路上行驶的s﹣t图像，下列说法正确的是（ ）

A．甲、乙两车都做变速直线运动
B．甲、乙两车速度之比为2：3
C．若它们相对地面均向东行驶，以甲车为参照物，乙车向西行驶
D．甲车2小时行驶的路程，乙车需行驶1.5小时
21．（2022上·江苏南通·八年级统考期末）如图甲是小明用水浴法探究海波熔化特点的实验装置，根据温度计A和B的示数，绘制了海波和热水的温度随时间变化的图像（ ）

A．海波的沸点为48℃
B．海波的熔化时间为10min
C．10min时海波的状态一定是液态
D．海波在5～10min吸收热量，温度不变
22．（2022上·江苏宿迁·八年级统考期末）如图是小明用水浴法探究海波熔化特点的实验装置，小明将装有海波的大试管放入热水中（如图甲）。根据温度计A和B的示数，绘制了海波和热水的温度随时间变化的图像(如图乙）。下列关于图像解读不正确的是（ ）
A．海波是一种晶体物质，熔点是48℃
B．海波的升温特点：前5min先快后慢，5~10min温度不变
C．海波的熔化时间是10min
D．第10min时海波与烧杯中水的温度达到相同
23．（2022上·江苏宿迁·八年级统考期末）某学习小组对一辆在平直路面上做直线运动的小车进行观测研究，他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图像，根据图像下列判断不正确的是（ ）
A．0~2s内，小车的平均速度是1m/s
B．0~5s内，小车的平均速度是0.4m/s
C．2~5s内，小车做匀速直线运动
D．5~7s内，小车运动了4m
24．（2023上·江苏淮安·八年级统考期末）甲乙两位同学在同一考点参加800m体考，t=0时同时起跑，t4时刻同时到达终点，其速度-时间图像如图所示，下列描述正确的是（ ）
A．0~t1时间内甲乙两同学都在做匀速直线运动
B．t1~t2时间内甲乙两同学保持相对静止
C．0~t3时间内甲同学的路程小于乙同学的路程
D．刚到达终点时，甲乙两同学速度相等
25．（2023上·江苏南通·八年级校联考期末）体育比赛中，小明自信地对小华说：“让你从起点先跑一段距离，我再去追都可以赢你。”由于小明的骄傲，结果输掉了比赛，则下列图像中可以体现这次比赛过程的是（ ）
A．B．C．D．
26．（2023上·江苏南通·八年级统考期末）如图所示声波的波形图，下列说法正确的是（ ）

A．甲、乙的音调和响度相同B．甲、丙的音调和音色相同
C．乙、丁的音调和音色相同D．丙、丁的音色和响度相同
27．（2023上·江苏淮安·八年级统考期末）A、B两个物体同时同地自西向东做直线运动，甲、乙两个图象分别描述了A、B两个物体的运动情况，根据图象得出的下列信息中错误的是（ ）

A．A物体做匀速直线运动B．以A为参照物，B向东运动
C．以B为参照物，A向东运动D．B物体运动1.5s通过的距离是3m
此处不用再分题型，放综合性、难度较高的题目，或者仍然以题型方式分类，但难度提升。
28．（2022上·江苏南通·八年级统考期末）在炎热的夏天，将一支普通温度计和一支体温计放在窗台同一位置，记录从早到晚一天中温度计示数T随时间t变化的图像如图（实线表示体温计，虚线表示普通温度计）。不可能正确的是（ ）
A．B．C．D．
29．（2022上·江苏镇江·八年级统考期末）星期天，小华在家烧水煮饺子，当水烧开准备下饺子时，妈妈提醒他锅里的水量少了点，于是小华又往锅里迅速加了一大碗水（水量比锅里少），用同样大的火直至将水再次烧开。下面能反映小华整个烧水过程中温度随时间变化的图像是（ ）
A．B．C．D．
30．（2022上·江苏泰州·八年级统考期末）如图，沿同一条直线向东运动的物体A、B，其运动相对同一参考点O的距离s随时间t变化的图象，以下说法正确的是（ ）

①两物体由同一位置O点开始运动，但物体A比B迟3s才开始运动
②t=0时刻，A在O点，B在距离O点5m处
③从第3s开始，vA＞vB，5s末A、B相遇
④5s内，A、B的平均速度相等
A．只有①④正确B．只有③④正确
C．只有①③正确D．只有②③正确
31．（2022上·江苏南京·八年级统考期末）甲、乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中错误的是（ ）

A．甲同学比乙同学晚出发4s
B．4~8s内，甲、乙都匀速直线运动
C．0~8s内，甲、乙通过的路程相等
D．8s末甲正好追上乙，此时两人的速度相等
32．（2022上·江苏泰州·八年级统考期末）一辆汽车正在平直的公路上运动，用s、v和t分别表示汽车运动的路程，速度和时间下面四个图象反映汽车在做匀速直线运动的是（ ）

A．①④B．①③C．②③D．②④
33．（2022上·江苏南通·八年级校联考期末）两辆汽车A、B在平直路面上运动时的s﹣t图像如图甲所示，初始时运动方向如图乙所示，下列说法中不正确的是（ ）

A．在0~t1时间内，两车速度vA＜vB
B．在30s~40s内，两车速度vA＜vB
C．在t2~t3时间内，以A车为参照物，B车向东运动
D．在t2~t3时间内，以地面为参照物，A车向西运动
34．（2022上·江苏无锡·八年级校联考期末）幸福生活离不开军人旳保驾护航。如图是某军人在跳伞训练中的速度和时间的关系图像。下列能大致反映跳伞运动的图像是（ ）
A．B．C．D．
35．（2023上·江苏扬州·八年级统考期末）如图是某物体做直线运动时的路程随时间变化的图象，由图象判断下列说法正确的是（ ）

A．物体在0～5s时间内的速度比10～20s内的速度大
B．整个20s时间内，物体的平均速度为2m/s
C．15s时，物体通过的路程为3.0m
D．物体在20s内都做匀速直线运动
36．（2022上·江苏扬州·八年级统考期末）图像法是物理研究中常用的方法。如图所示的图像中，描述的是同一种运动形式的是（ ）
A．甲、乙B．甲、丙C．乙、丙D．乙、丁
37．（2022上·江苏扬州·八年级统考期末）汽车在公路上匀速直线行驶，驾驶员发现前方路口交通信号灯转为红灯，经0.5s的反应时间后，开始踩刹车，汽车车速v随时间t变化关系如图所示。下列分析正确的是（ ）
A．在0.5s的反应时间内，车子前进了10m
B．从开始刹车到停止，所用的时间为1.5s
C．从开始踩刹车之后ls，车速变为5m/s
D．从开始踩刹车到停止，平均速度小于10m/s
38．（2021上·江苏南京·八年级统考期末）“蜻蜓点水”是常见的自然现象，某同学在研究蜻蜓运动的过程中，获得一张如图所示的蜻蜓点水的俯视图片。该图片记录了连续三次点水过程中激起的波纹，已知水波的传播速度和蜻蜓的飞行速度不变，根据图中圆的形状和分布可知（ ）
A．蜻蜓当时向左飞行，飞行速度比水波传播的速度大
B．蜻蜓当时向左飞行，飞行速度比水波传播的速度小
C．蜻蜓当时向右飞行，飞行速度比水波传播的速度大
D．蜻蜓当时向右飞行，飞行速度比水波传播的速度小
39．（2022上·江苏南京·八年级统考期末）第一次“龟兔赛跑”，兔子因为在途中睡觉而输掉比赛，很不服气，决定与乌龟再比一次，并且骄傲地说，这次我一定不睡觉，让乌龟从起点先跑一段距离我再去追都可以赢，结果兔子又一次输掉了比赛，则下列图像可以体现这次比赛过程的是（ ）
A．B．C．D．
40．（2022上·江苏盐城·八年级校考期末）如图所示是甲、乙两个小球在水平面上同向直线运动的s﹣t图象，选项中是甲、乙小球运动过程中每隔相等时间曝光一次所得照片的一部分，与上述s﹣t图象吻合的照片是（ ）
A．B．C．D．
41．（多选）（2022上·江苏南通·九年级统考期末）如图是小明根据实验记录的数据所做出的图像，下列对各图描述错误的选项是（ ）

A．甲图是某物质的熔化图像，在加热到第9分钟时，该物质是液态
B．乙图正确描述了一束光线从水中进入空气中的传播光路图
C．丙图是小明测出液体和量筒的总质量m与液体体积V的关系图像，该液体密度为2g/cm3
D．丁图是某声波的波形图，此声波的音调和响度都保持不变
42．（2022下·江苏连云港·八年级统考期末）看图说理：
（1）如图（a）所示，右手指和左手掌对气球施加相等的压力。图（a）说明力可以改变物体的 ，还可以说明压力作用效果跟 有关；
（2）如图（b）所示，烧瓶中的水刚停止沸腾。若将注射器的活塞向外拉，水又重新沸腾了，这个现象说明了 。
43．（2019上·江苏·八年级校考期末）小明做“探究物质的凝固特点”实验时，绘制出如图所示的图像。该物质是 （选填“晶体”或“非晶体”）．图线中CD段物质处于 态，此过程中物质 （选填“放出”或“吸收”）热量．
44．（2022上·北京海淀·八年级统考期末）如图甲所示为探究某固体物质熔化过程中温度随时间变化关系的实验装置，实验中某时刻温度计的示数如图乙所示，则此时温度计的示数是 ℃。记录不同时刻该物质的温度值，并依据实验数据描绘出了该物质的温度随加热时间变化的关系图像，如图丙所示，由图像可知该物质是 （选填“晶体”或“非晶体”），在第4min时，该物质处于 （选填“液态”“固态”或“固态和液态共存的状态”）。
