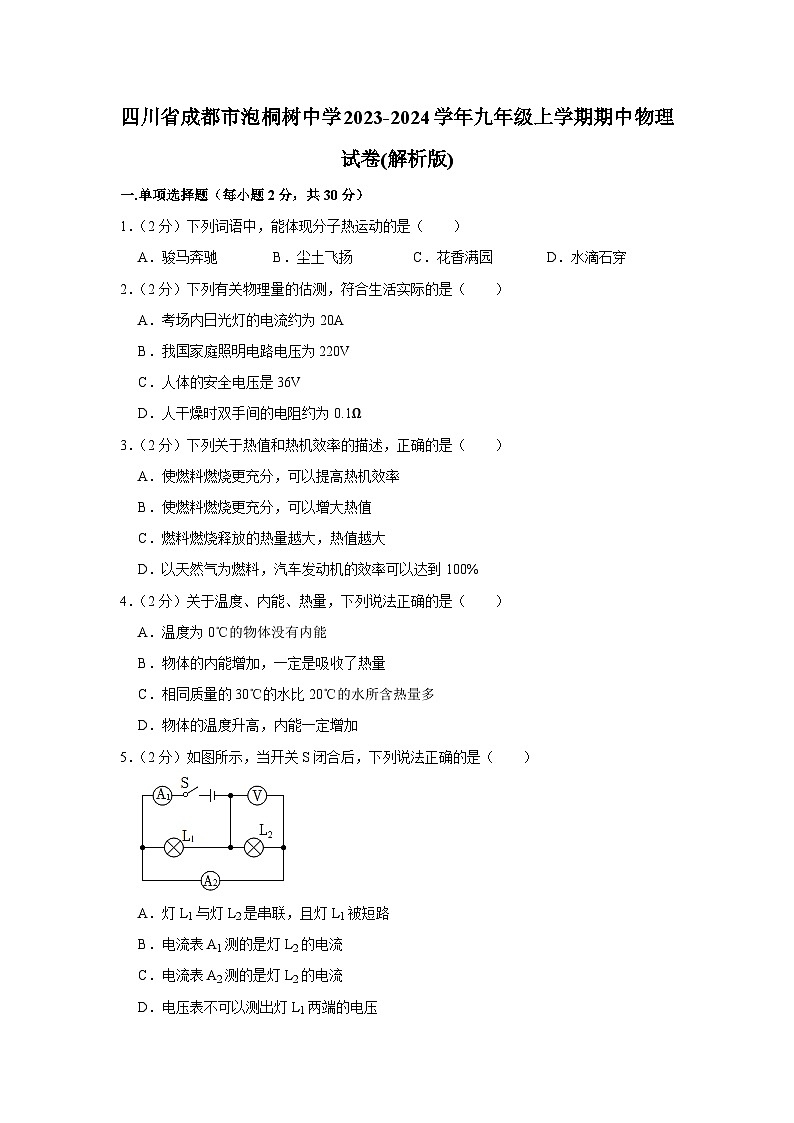

四川省成都市泡桐树中学2023-2024学年九年级上学期期中物理试卷

这是一份四川省成都市泡桐树中学2023-2024学年九年级上学期期中物理试卷，共41页。
A．骏马奔驰B．尘土飞扬C．花香满园D．水滴石穿
2．（2分）下列有关物理量的估测，符合生活实际的是（ ）
A．考场内日光灯的电流约为20A
B．我国家庭照明电路电压为220V
C．人体的安全电压是36V
D．人干燥时双手间的电阻约为0.1Ω
3．（2分）下列关于热值和热机效率的描述，正确的是（ ）
A．使燃料燃烧更充分，可以提高热机效率
B．使燃料燃烧更充分，可以增大热值
C．燃料燃烧释放的热量越大，热值越大
D．以天然气为燃料，汽车发动机的效率可以达到100%
4．（2分）关于温度、内能、热量，下列说法正确的是（ ）
A．温度为0℃的物体没有内能
B．物体的内能增加，一定是吸收了热量
C．相同质量的30℃的水比20℃的水所含热量多
D．物体的温度升高，内能一定增加
5．（2分）如图所示，当开关S闭合后，下列说法正确的是（ ）
A．灯L1与灯L2是串联，且灯L1被短路
B．电流表A1测的是灯L2的电流
C．电流表A2测的是灯L2的电流
D．电压表不可以测出灯L1两端的电压

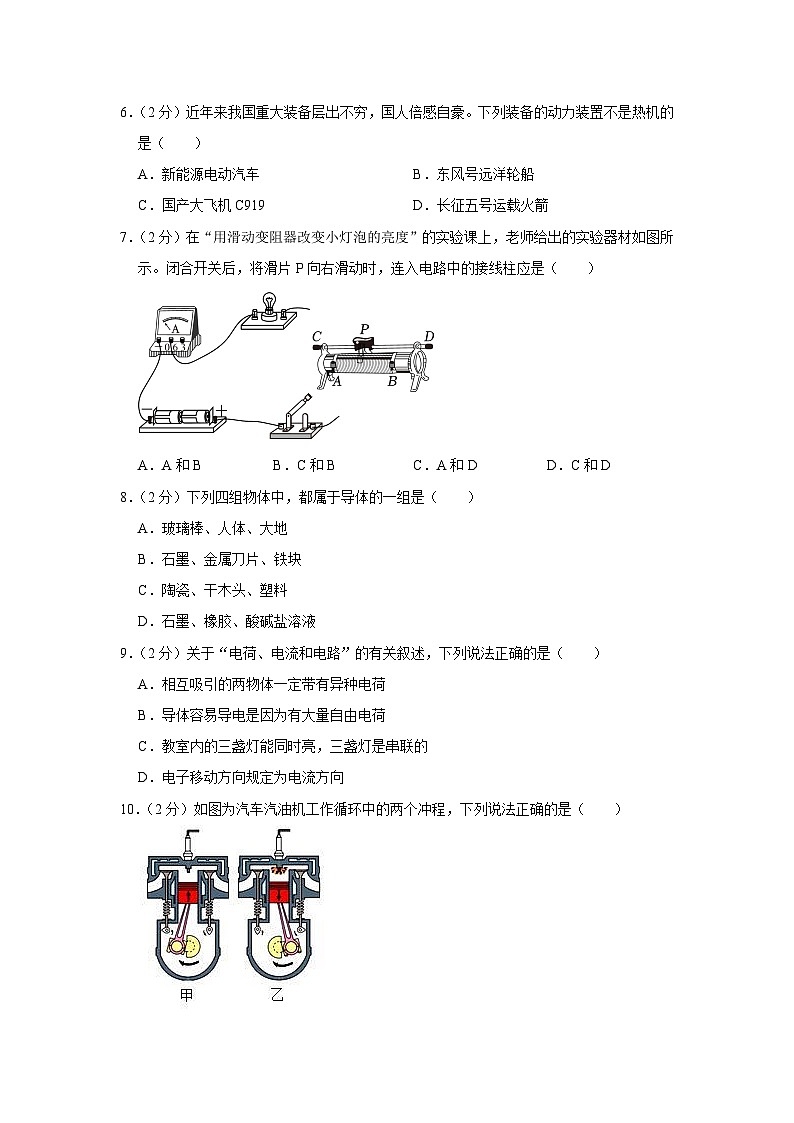

6．（2分）近年来我国重大装备层出不穷，国人倍感自豪。下列装备的动力装置不是热机的是（ ）
A．新能源电动汽车B．东风号远洋轮船
C．国产大飞机C919D．长征五号运载火箭
7．（2分）在“用滑动变阻器改变小灯泡的亮度”的实验课上，老师给出的实验器材如图所示。闭合开关后，将滑片P向右滑动时，连入电路中的接线柱应是（ ）
A．A和BB．C和BC．A和DD．C和D
8．（2分）下列四组物体中，都属于导体的一组是（ ）
A．玻璃棒、人体、大地
B．石墨、金属刀片、铁块
C．陶瓷、干木头、塑料
D．石墨、橡胶、酸碱盐溶液
9．（2分）关于“电荷、电流和电路”的有关叙述，下列说法正确的是（ ）
A．相互吸引的两物体一定带有异种电荷
B．导体容易导电是因为有大量自由电荷
C．教室内的三盏灯能同时亮，三盏灯是串联的
D．电子移动方向规定为电流方向

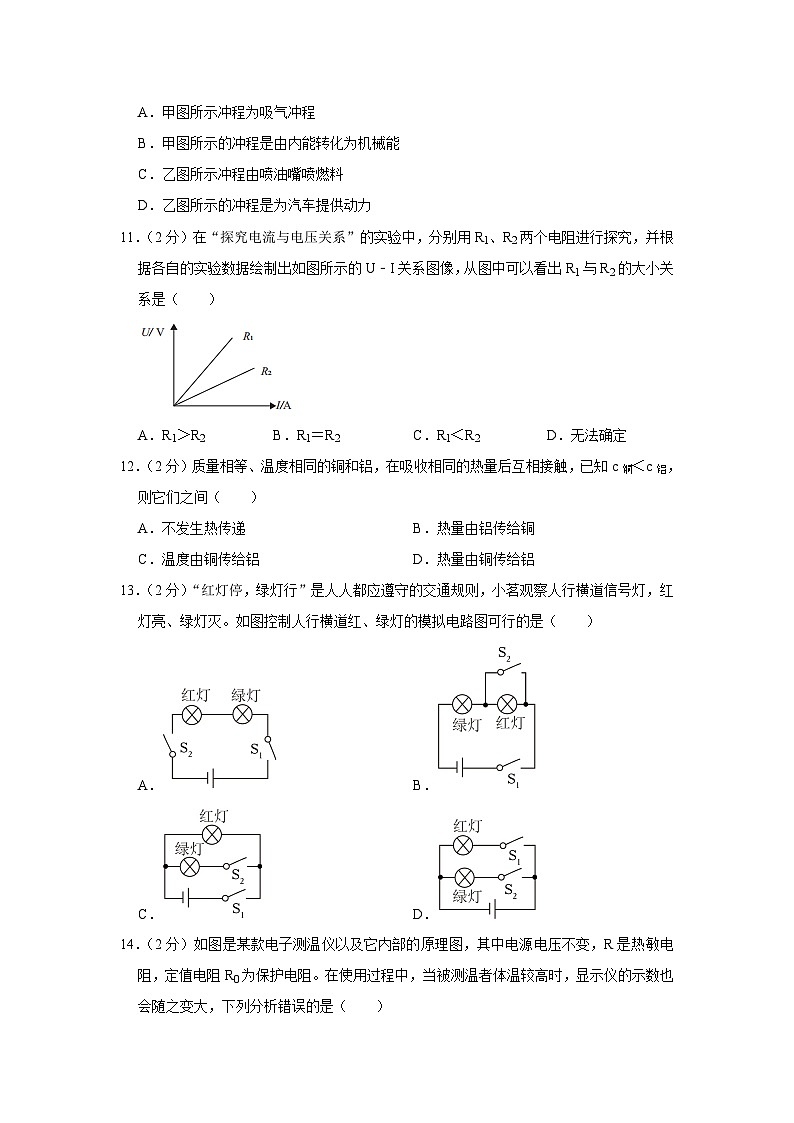

10．（2分）如图为汽车汽油机工作循环中的两个冲程，下列说法正确的是（ ）
A．甲图所示冲程为吸气冲程
B．甲图所示的冲程是由内能转化为机械能
C．乙图所示冲程由喷油嘴喷燃料
D．乙图所示的冲程是为汽车提供动力
11．（2分）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定
12．（2分）质量相等、温度相同的铜和铝，在吸收相同的热量后互相接触，已知c铜＜c铝，则它们之间（ ）
A．不发生热传递B．热量由铝传给铜
C．温度由铜传给铝D．热量由铜传给铝
13．（2分）“红灯停，绿灯行”是人人都应遵守的交通规则，小茗观察人行横道信号灯，红灯亮、绿灯灭。如图控制人行横道红、绿灯的模拟电路图可行的是（ ）
A．B．
C．D．
14．（2分）如图是某款电子测温仪以及它内部的原理图，其中电源电压不变，R是热敏电阻，定值电阻R0为保护电阻。在使用过程中，当被测温者体温较高时，显示仪的示数也会随之变大，下列分析错误的是（ ）
A．是示仪是由电压表改装成的
B．被测温者温度越高，电路中的电流越小
C．热敏电阻R的阻值随着温度的升高而减小
D．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变大
15．（2分）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示1和R2中的电流分别为（ ）
A．1.2A；0.24AB．0.96A；0.2A
C．0.96A；0.24AD．0.24A；1.2A
二.填空题(每空2分，共36分)
16．（4分）如图所示，是小丽妈妈做的香甜可口的“拔丝红薯”。“拔丝红薯”刚出锅时闻起来甜香浓郁，这是 现象；制作“拔丝”用的糖浆，需要不断地加热、搅拌 的方式改变糖浆的内能。
17．（4分）如图所示电路，使灯L1、L2串联，应闭合开关 ；要使L1、L2并联，应闭合开关 。
18．（4分）小华发现家中正在煮饭的高压锅限压阀被气流顶起，这一现象与热机的工作循环中的 冲程原理相同，一单缸四冲程汽油机，飞轮转速为3000r/min 次。
19．（4分）某段金属导体两端电压4V时，电流为0.4A；该导体两端电压为8V时 A；当通过该导体的电流为0A时，电阻为 Ω。
20．（4分）在一个标准大气压下，小林将质量为2kg的水从25℃加热至沸腾，则水吸收的热量为 J，生物体内水的比例很高，这有助于调节生物体自身的温度，这主要是因为水的 较大。
21．（4分）验电器的原理是 ，当毛皮摩擦过的橡胶棒接触验电器的金属小球时所产生的电流方向从 （选填“金属球到橡胶棒”或“橡胶棒到金属球”）。
22．（4分）如图所示，由同种材料制成的AB和BC两段导体，它们的长度相同，将它们按照如图所示的方式串联在电路中，不计温度的影响。则电阻RAB RBC；它们中的电流IAB IBC。（填“大于”、“小于”或“等于”）。
23．（4分）如图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆一端，闭合开关S，由此可知油量表应由 （选填“电流表”或“电压表”）改装。当油面上升时油量表示数 （选填“增大”或“减少”）。
24．（4分）两个电路元件A和B中的电流与其两端电压的关系如图所示，则RA＝ Ω，若把它们串联起来，接在某电源上，则电源电压是 V。
三、作图与计算题（共16分，计算题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分）
25．（2分）请用笔画线代替导线将实物电路连接完整，电源电压为6V。灯泡规格“2.5V，0.3A”，小灯泡变亮，电压表示数变大。
26．（2分）请根据如图所示的实物图，在虚线框中画出对应的电路图，并在所画电路图上标出对应字母符号。
27．（6分）2023年9月23日，第19届亚运会在中国杭州举行。此次亚运会首次使用废碳再生的绿色零碳甲醇作为主火炬塔燃料，实现循环内的零排放3J/（kg•℃），甲醇的热值约为2.3×107J/kg。求：
（1）完全燃烧4.2kg甲醇能放出多少热量？
（2）若4.2kg甲醇完全燃烧释放的热量有50%被水吸收，可以使2.3t的水的温度上升多少℃？
28．（6分）如图所示，电源电压为12V恒定不变，电阻R1的阻值为5Ω，闭合开关S。
（1）当开关S1、S2都断开，滑动变阻器的滑片P移至某位置时，R2两端电压为8V，求电流表的读数。
（2）当开关S1、S2都闭合，滑动变阻器的滑片P移到中间时，电流表A1的读数为0.5A，电流表A的读数为1.7A，求滑动变阻器的最大阻值。
四、实验与探究题（共18分）
29．（6分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g
（1）为了比较不同燃料的热值，可以选择 两图所示装置进行实验探究；
（2）为了研究a、b两种液体的吸热能力，利用其中两幅图进行实验，根据记录数据作出了两种液体的温度随时间变化的图像
①实验中，通过 来反映液体吸收热量的多少；
②由图丁可以看出， 液体的比热容较大。
30．（12分）在探究“电流与电阻的关系”实验中，电源电压恒为9V，滑动变阻器规格为“50Ω 2A”。
（1）根据图甲所示的电路图，请用笔画线代替导线，将图乙所示的实物图连接完整（导线不允许交叉）；
（2）连接好电路，将滑动变阻器阻值调到最大，闭合开关，发现电流表无示数，电压表示数始终接近电源电压。导致这一现象的原因可能是 ；
A.电流表损坏
B.滑动变阻器短路
C.定值电阻R接触不良
D.定值电阻R短路
（3）排除故障继续实验，更换不同的定值电阻后，都需要调节滑动变阻器 ，为了达到目的，当电阻R的阻值由5Ω更换为10.Ω时，闭合开关后 （选填“左”或“右”）端滑动；实验数据如表所示，其中第6次实验中电流表示数如图丙所示 A；
（4）通过实验分析并得出结论： 。
B卷（共20分）一、不定项选择题(每小题2分，共10分。有的小题只有一个选项符合题目要求;有的小题有二个选项符合题目要求，全部选对得2分，选对但不全得1分，有选错的得0分)
31．（2分）如图所示表示的是汽油机的能量流向，对照此图，下列说法不正确的是（ ）
A．废气的排放所占比例最大，减少该部分能量损失可有效提高热机效率
B．冷却水能量的二次利用可以提高能量利用率
C．该汽油机的效率为73%
D．该汽油机的能量利用率为27%
32．（2分）在“探究不同物质吸热升温的现象“实验中，把质量均为0.5kg的水和煤油分别装入两个相同的容器内，用相同的热源给它们加热（ ）
A．煤油的吸热能力比水强
B．加热2min，煤油吸收热量是4.2×104J
C．加热2min，煤油比水吸收热量多
D．煤油的比热容是2.8×103J/（kg•℃）
33．（2分）如图，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．电位器应该与调光台灯的灯泡并联
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．将B、C接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
（多选）34．（2分）如图1所示电路，电源电压保持不变，当闭合开关S，两个电阻的“U﹣I”关系图象如图2所示。则下列判断正确的是（ ）
A．电源电压为6V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
（多选）35．（2分）如图所示的电路中，电源电压U保持不变，滑动变阻器R最大阻值为20Ω。闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；闭合开关S、S1和S2，电流表的示数为I2；闭合开关S和S3，滑动变阻器的滑片移到b端时，电流表的示数为0.2A，电压表V1的示数为4V。已知U1：U2＝1：3，I1：I2＝1：4。下列说法正确的是（ ）
A．U＝6VB．I1＝0.1AC．R2＝40ΩD．U2＝4V
二、综合题（共10分。第7题在解答时应写出公式和重要的演算步骤，只写出最后答案不能得
36．（4分）小夏设计了测量电阻的电路，如图甲，实验器材有：电源（电压6V）（量程0～0.6A），滑动变阻器（20Ω 2A）。
（1）将M、N直接用导线相连，调节滑片P，使电流表满偏（即示数为0.6A） Ω。此后保持滑片P位置不变。
（2）在M、N之间接入待测电阻Rx，电流表的指针如图乙所示。求该Rx阻值。
（3）依据Rx与I的对应关系，将电流表表盘标记为对应的阻值，如图丙所示标记正确的是 。
（4）该装置使用一段时间后，电源电压减小，这将导致电阻的测量值 。（填“偏小”、“不变”或“偏大”）
37．（6分）图甲是某品牌身高、体重测量仪，电路原理图如图乙所示。电源UA的电压为18V，电压表量程为0～15V。电流表A1量程为0～0.6A，滑动变阻器R2是竖直固定放置的电阻棒。其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比，R2总长80cm。电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1、S2，身高h＝160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A。求：
（1）小明的重力。
（2）现有150cm的小华站在踏板上，求此时电压表示数。
（3）在电路安全前提下，滑动变阻器R2接入电路中的阻值范围。
参考答案与试题解析
一.单项选择题（每小题2分，共30分）
1．（2分）下列词语中，能体现分子热运动的是（ ）
A．骏马奔驰B．尘土飞扬C．花香满园D．水滴石穿
【分析】分子是构成物质的一种微粒，微粒很小，肉眼是看不到的，并且永不停息地做无规则运动；生活中的扩散、挥发等现象都是由于分子不断运动的结果。
【解答】解：骏马奔驰、尘土飞扬，是宏观物体的运动，花香满园，能体现分子在不停地做无规则运动。
故选：C。
【点评】本题主要考查学生对宏观物体的运动和分子运动的区别、理解和掌握，是一道基础题。
2．（2分）下列有关物理量的估测，符合生活实际的是（ ）
A．考场内日光灯的电流约为20A
B．我国家庭照明电路电压为220V
C．人体的安全电压是36V
D．人干燥时双手间的电阻约为0.1Ω
【分析】新课程标准要求我们能根据日常经验或自然现象粗略估测一些物理量。例如：长度、质量、时间、温度、力、速度、电功率、电流、电压等。解答估测选择题的方法：利用生活中我们熟悉的一些数据作为根据，进行单位换算，有时要利用基本公式求未知物理量。
【解答】解：A、考场内日光灯的电流约为0.1A；
B、我国家庭照明电路电压为220V；
C、人体的安全电压不高于36V；
D、人干燥时双手间的电阻约为5000Ω。
故选：B。
【点评】本题考查了对电压、电流、电阻的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。
3．（2分）下列关于热值和热机效率的描述，正确的是（ ）
A．使燃料燃烧更充分，可以提高热机效率
B．使燃料燃烧更充分，可以增大热值
C．燃料燃烧释放的热量越大，热值越大
D．以天然气为燃料，汽车发动机的效率可以达到100%
【分析】（1）热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，比值越大，效率越高；发动机在工作过程中不可避免地要做额外功，因此效率不能达到100%；
（2）热值是指单位质量的某种燃料完全燃烧放出的热量，是燃料的一种特性，只与燃料的种类有关，与其他因素无关。
【解答】解：A、热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，可以提高燃料的利用率，故A正确；
BC、热值是燃料的一种特性，与燃料燃烧是否充分或者燃烧放出的热量等因素无关、C错误；
D、汽车发动机在工作过程中总会由于机件之间的摩擦而做额外功，故D错误。
故选：A。
【点评】本题考查了学生对热值和热机效率概念的理解，属于基础题，难度不大。
4．（2分）关于温度、内能、热量，下列说法正确的是（ ）
A．温度为0℃的物体没有内能
B．物体的内能增加，一定是吸收了热量
C．相同质量的30℃的水比20℃的水所含热量多
D．物体的温度升高，内能一定增加
【分析】（1）任何物体都有内能；
（2）改变物体内能的方式有两种：做功和热传递；
（3）内能的大小与质量、温度、状态等因素有关；
（4）物体的温度升高，内能一定增加。
【解答】解：
A、内能是物体内部所有分子做无规则热运动的动能和分子势能的总和，故A错误；
B、物体内能增加，也可能是外界对物体做了功；
C、热量是过程量，故C错误；
D、内能的大小与质量、状态等因素有关，内能一定增加。
故选：D。
【点评】本题主要考查学生对内能概念的了解和掌握，属于基础题。
5．（2分）如图所示，当开关S闭合后，下列说法正确的是（ ）
A．灯L1与灯L2是串联，且灯L1被短路
B．电流表A1测的是灯L2的电流
C．电流表A2测的是灯L2的电流
D．电压表不可以测出灯L1两端的电压
【分析】串联电路中电流只有一条路径，并联电路中电流有多条路径，据此判断串并联；电流表要串联在被测电路中，电压表要与被测用电器并联。
【解答】解：读图可知，当开关S闭合后，故电路为并联电路1在干路，测总电流2测的是灯L8的电流；电压表测L2两端的电压，由并联电路的电压特点可知1两端的电压或电源电压，故C正确。
故选：C。
【点评】会根据电流流向法判断电路的连接特点，知道电流表要与被测部分串联，是做出正确判断的关键。
6．（2分）近年来我国重大装备层出不穷，国人倍感自豪。下列装备的动力装置不是热机的是（ ）
A．新能源电动汽车B．东风号远洋轮船
C．国产大飞机C919D．长征五号运载火箭
【分析】热机工作时将内能转化为机械能。
【解答】解：A．新能源电动汽车是把电能转化成机械能，故A正确；
BCD．东风号远洋轮船、长征五号运载火箭都是利用燃料燃烧产生的内能来做功，符合热机的特点。
故选：A。
【点评】本题要求学生知道：热机是将内能转化为机械能的机械。
7．（2分）在“用滑动变阻器改变小灯泡的亮度”的实验课上，老师给出的实验器材如图所示。闭合开关后，将滑片P向右滑动时，连入电路中的接线柱应是（ ）
A．A和BB．C和BC．A和DD．C和D
【分析】用滑动变阻器改变小灯泡的亮度时，滑动变阻器应与灯泡串联；滑动变阻器应选择“一上一下”两个接线柱连入电路中；滑片P向右滑动时，灯变亮，说明电路中电流变大，变阻器接入电路的电阻变小。
【解答】解：滑动变阻器应“一上一下”各选取一个接线柱接入电路中，由题意可知，灯变亮，则滑动变阻器接入电路的电阻变小，所以，上方可选取C接线柱或D接线柱，故ACD错误。
故选：B。
【点评】本题考查了滑动变阻器的使用，是一道基础题。
8．（2分）下列四组物体中，都属于导体的一组是（ ）
A．玻璃棒、人体、大地
B．石墨、金属刀片、铁块
C．陶瓷、干木头、塑料
D．石墨、橡胶、酸碱盐溶液
【分析】不容易导电的物体叫做绝缘体；容易导电的物体叫导体。
【解答】解：玻璃棒、陶瓷、塑料，属于绝缘体、大地、铁块、酸碱盐溶液容易导电，故ACD错误。
故选：B。
【点评】此题考查了导体与绝缘体的辨析，属基础题目。
9．（2分）关于“电荷、电流和电路”的有关叙述，下列说法正确的是（ ）
A．相互吸引的两物体一定带有异种电荷
B．导体容易导电是因为有大量自由电荷
C．教室内的三盏灯能同时亮，三盏灯是串联的
D．电子移动方向规定为电流方向
【分析】（1）带电体能吸引轻小物体。
（2）容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。导体容易导电是因为导体中有大量可以自由移动的电荷，绝缘体不容易导电是因为它里面几乎没有可以自由移动的电荷。
（3）串联电路中各元件相互影响；而并联电路中各元件互不影响。
（4）人们是把正电荷定向移动的方向规定为电流方向。
【解答】解：A、相互吸引的两物体，故A错误；
B、导体容易导电便因为有大量自由电荷；
C、教室内的三盏灯能同时亮，故它们不一定是串联；
D、在物理学中，而电子是负电荷，故D错误。
故选：B。
【点评】本题考查电荷之间的作用，带电体的性质，串联电路，以及电流方向，是一道综合题。
10．（2分）如图为汽车汽油机工作循环中的两个冲程，下列说法正确的是（ ）
A．甲图所示冲程为吸气冲程
B．甲图所示的冲程是由内能转化为机械能
C．乙图所示冲程由喷油嘴喷燃料
D．乙图所示的冲程是为汽车提供动力
【分析】根据气门的关闭和活塞的运动方向判断是哪一个冲程，再分析能量转化情况；
【解答】解：甲图中的气门关闭，活塞上行，压缩冲程是将机械能转化为内能的过程；
乙图中的气门关闭，火花塞点燃是汽油机，汽油机靠火花塞点火，所以是做功冲程，为汽油机提供动力、ABC错误。
故选：D。
【点评】本题考查热机的有关知识，难度不大。
11．（2分）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定
【分析】当电压一定时，导体中的电流与导体的电阻成反比。从图像中读出：当R1与R2两端的电压为U一定值时，比较对应的电流值；通过电流的大小关系判断两电阻的阻值大小关系。
【解答】解：
由U﹣I图像（见下图）
得出：当R1与R2两端电压相同时，I7＜I2，
电压一定时，导体中通过的电流与电阻成反比1＞R2。
故选：A。
【点评】（1）正确从图像中读出对应的U﹣I值，会利用控制变量法比较两个电阻的阻值大小。
（2）此类题目有两种方法：
①相同电压，比较电流，电流大的电阻小，电流小的电阻大；
②相同电流，比较电压，电压大的电阻大，电压小的电阻小。
12．（2分）质量相等、温度相同的铜和铝，在吸收相同的热量后互相接触，已知c铜＜c铝，则它们之间（ ）
A．不发生热传递B．热量由铝传给铜
C．温度由铜传给铝D．热量由铜传给铝
【分析】热传递发生的条件：两物体间有温度差。
【解答】解：已知c铜＜c铝，质量相等、温度相同的铜和铝，根据Q＝cmΔt可知，互相接触时，故ABC错误。
故选：D。
【点评】本题考查了热传递的条件，属于基础题。
13．（2分）“红灯停，绿灯行”是人人都应遵守的交通规则，小茗观察人行横道信号灯，红灯亮、绿灯灭。如图控制人行横道红、绿灯的模拟电路图可行的是（ ）
A．B．
C．D．
【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案。
【解答】解：A．由图知，红绿交通信号灯同时发光，故A错误；
B．当只闭合开关S1时，红绿灯串联；同时闭合S1、S4时，红灯被短路，故B错误；
C．当只闭合开关S1时，红灯亮1、S5时两灯泡并联都发光，故C错误；
D．只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯泡互不干扰。
故选：D。
【点评】本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案。
14．（2分）如图是某款电子测温仪以及它内部的原理图，其中电源电压不变，R是热敏电阻，定值电阻R0为保护电阻。在使用过程中，当被测温者体温较高时，显示仪的示数也会随之变大，下列分析错误的是（ ）
A．是示仪是由电压表改装成的
B．被测温者温度越高，电路中的电流越小
C．热敏电阻R的阻值随着温度的升高而减小
D．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变大
【分析】由电路图可知，R与R0串联，显示仪与R0并联。
（1）根据电流表和电压表的正确使用确定显示仪是电流表还是电压表；
（2）根据题意可知被测温者体温较高时R0两端的电压变化，根据串联电路的电流特点和欧姆定律可知电路中的电流变化；
（3）被测温者温度越高，根据欧姆定律可知电路总电阻变化，根据电阻的串联可知热敏电阻R的阻值变化，从而得出热敏电阻R的阻值与温度的关系；
（4）当温度相同，说明热敏电阻的阻值不变，若将R0更换为阻值更大的电阻，由串联电路分压特点可知显示仪示数的变化。
【解答】解：
A.由电路图可知，显示仪与R0并联，所以显示仪是由电压表改装成的；
B.当被测温者体温较高时，显示仪的示数也会随之变大0两端的电压越大，因串联电路中各处的电流相等可知，故B错误；
C.被测温者温度越高，电路中的电流越大可知，因串联电路中总电阻等于各分电阻之和，即热敏电阻R的阻值随着温度的升高而减小；
D.温度相同，说明热敏电阻的阻值不变2更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律的运用，从题干中获取有效的信息是关键。
15．（2分）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示1和R2中的电流分别为（ ）
A．1.2A；0.24AB．0.96A；0.2A
C．0.96A；0.24AD．0.24A；1.2A
【分析】由电路图可知，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，根据并联电路的电流特点确定两电流表的量程，并根据分度值读出其大小和求出通过R1的电流。
【解答】解：由电路图可知，两电阻并联1测干路电流，A2测R3支路的电流，
并联电路干路电流大于各支路电流之和，且两指针的位置相同，
A1的量程为0～8A，分度值为0.1A，
A6的量程为0～0.4A，分度值为0.02A2支路的电流I8＝0.24A，
通过R1的电流I6＝I﹣I2＝1.7A﹣0.24A＝0.96A。
故选：C。
【点评】本题考查了电流表的读数和并联电路的特点，分清电路的连接方式和电流表量程的判读是解决本题的关键。
二.填空题(每空2分，共36分)
16．（4分）如图所示，是小丽妈妈做的香甜可口的“拔丝红薯”。“拔丝红薯”刚出锅时闻起来甜香浓郁，这是 扩散 现象；制作“拔丝”用的糖浆，需要不断地加热、搅拌 热传递 的方式改变糖浆的内能。
【分析】（1）相互接触的两种物质彼此进入对方的现象叫扩散现象；
（2）改变内能的方式包括做功和热传递。
【解答】解：拔丝红薯”闻起来甜香浓郁，是因为分子在不停地做无规则运动；
制作“拔丝”用的糖浆，需要不断地加热，主要是通过热传递的方式改变物体的内能。
故答案为：扩散；热传递。
【点评】本题考查扩散现象和内能的改变，属于综合题。
17．（4分）如图所示电路，使灯L1、L2串联，应闭合开关 S2 ；要使L1、L2并联，应闭合开关 S1、S3 。
【分析】当电流从电源正极流出，依次流过每个元件的则是串联；当在某处分开流过两个支路，最后又合到一起，则表明该电路为并联。电源短路会损坏电源，这是绝对不允许的。
【解答】解：（1）由电路图可知，应闭合S2，断开S1、S5时，灯L1、L2首尾顺次连接，它们是串联的。
（2）由电路图可知，当S8、S3闭合，S2断开时，L6、L2首首相连，尾尾相连。
故答案为：S2；S5、S3。
【点评】解决此类电路问题的关键是根据串联和并联电路的特点，结合题意选择合适的开关组成符合题意的电路图。
18．（4分）小华发现家中正在煮饭的高压锅限压阀被气流顶起，这一现象与热机的工作循环中的 做功 冲程原理相同，一单缸四冲程汽油机，飞轮转速为3000r/min 25 次。
【分析】做功可以改变物体的内能，对物体做功，机械能转化为内能；物体对外做功，将内能转化为机械能。
四冲程汽油机的一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次。
【解答】解：正在煮饭的高压锅限压阀被气流顶起，这是锅内的气体对外做功；内燃机的做功冲程中。
飞轮转速为3000r/min＝50r/s，1s共做25个工作循环。
故答案为：做功；25。
【点评】本题考查了汽油机四冲程和内能的改变，属于基础题。
19．（4分）某段金属导体两端电压4V时，电流为0.4A；该导体两端电压为8V时 0.8 A；当通过该导体的电流为0A时，电阻为 10 Ω。
【分析】（1）知道导体两端的电压和通过的电流，根据I＝可得金属导体的电阻；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，再根据欧姆定律求出该导体两端电压为8V时通过的电流。
【解答】解：根据I＝可得金属导体的电阻：R＝＝；
导体的电阻是一种属性，不会随着电压，所以，电阻不变仍为10Ω；
则该导体两端电压为8V时，通过该导体的电流为：I′＝＝。
故答案为：5.8；10。
【点评】本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目。
20．（4分）在一个标准大气压下，小林将质量为2kg的水从25℃加热至沸腾，则水吸收的热量为 6.3×105 J，生物体内水的比例很高，这有助于调节生物体自身的温度，这主要是因为水的 比热容 较大。
【分析】（1）知道水的质量、比热容、初温和末温，利用Q吸＝cm（t﹣t0）求水吸收的热量；
（2）水的比热容比较大，与相同质量的其它物质相比，吸收或放出相同的热量时，水的温度变化少。
【解答】解：（1）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.7×103J/（kg•℃）×2kg×（100℃﹣25℃）＝3.3×105J；
（2）因为水的比热容比较大，在吸收或放出相同的热量时，所以生物体内水的比例很高，以免温度变化太快对生物体造成损害。
故答案为：3.3×105；比热容。
【点评】本题考查了吸热公式Q吸＝cm（t﹣t0）、水的比热容较大的应用，属于基础题目。
21．（4分）验电器的原理是 同种电荷相互排斥 ，当毛皮摩擦过的橡胶棒接触验电器的金属小球时所产生的电流方向从 金属球到橡胶棒 （选填“金属球到橡胶棒”或“橡胶棒到金属球”）。
【分析】（1）用电器是用来检验物体是否带电的仪器；验电器是根据电荷间的相互作用制成的，同种电荷相互排斥，
（2）毛皮摩擦过的橡胶棒因得到电子而带负电；正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反。
【解答】解：验电器是用来检验物体是否带电的仪器；它是利用同种电荷相互排斥的原理制成的；
毛皮摩擦过的橡胶棒带负电，接触不带电的验电器的金属小球时，使验电器带上负电荷，所以电流方向为金属球到橡胶棒。
故答案为：同种电荷相互排斥；金属球到橡胶棒。
【点评】本题考查验电器原理、以及电流的方向的规定，难度不大。
22．（4分）如图所示，由同种材料制成的AB和BC两段导体，它们的长度相同，将它们按照如图所示的方式串联在电路中，不计温度的影响。则电阻RAB 大于 RBC；它们中的电流IAB 等于 IBC。（填“大于”、“小于”或“等于”）。
【分析】（1）AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；
（2）根据串联电路的电流特点可知通过两段导体的电流关系。
【解答】解：导体AB和BC由同种材料制成、长度相同，所以，RAB＞RBC；
因为两段导体串联，所以通过两导体的电流相等AB＝IBC。
故答案为：大于；等于。
【点评】本题考查了串联电路的电流特点、影响电阻的大小因素，难度不大，属于基础知识。
23．（4分）如图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆一端，闭合开关S，由此可知油量表应由 电流表 （选填“电流表”或“电压表”）改装。当油面上升时油量表示数 增大 （选填“增大”或“减少”）。
【分析】由电路图可知，R1与R2串联，油量表串联在电路中。根据电压表与被测电路元件并联、电流表与被测电路元件串联判断油量表的类型；当油量发生变化时，浮球随之运动，带动与浮球相连的滑片运动，则可知滑动变阻器接入电阻的变化，由欧姆定律可知电路中电流的变化。
【解答】解：由电路图可知，R1与R2串联，油量表串联在电路中。
当油面上升时，浮球上升，R5接入电路的电阻变小，电路中的总电阻变小，
根据I＝可知，即油量表的示数增大。
故答案为：电流表；增大。
【点评】本题考查欧姆定律及滑动变阻器在生活中的应用，关键是明确仪器测量的原理。
24．（4分）两个电路元件A和B中的电流与其两端电压的关系如图所示，则RA＝ 10 Ω，若把它们串联起来，接在某电源上，则电源电压是 4.5 V。
【分析】（1）由I﹣U图象上某点找出元件A的电压与对应的电流，然后由欧姆定律求出A的阻值；
（2）两电阻串联时通过它们的电流相等，由图象分别读出对应的电压，利用串联电路的电压特点求出电源的电压。
【解答】解：由图表知：A元件两端电压为1V时，通过的电流为I＝0.6A，
根据欧姆定律可得，元件A的电阻：
RA＝＝＝10Ω；
串联电路中各处的电流相等，两元件串联时，
由图象可知，两元件两端的电压分别为：
UA′＝2V，UB＝2.2V，
因为串联电路中总电压等于各分电压之和，
所以电源的电压：
U＝UA′+UB＝2V+2.8V＝4.5V。
故答案为：10；4.5。
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出电压和对应的电流。
三、作图与计算题（共16分，计算题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分）
25．（2分）请用笔画线代替导线将实物电路连接完整，电源电压为6V。灯泡规格“2.5V，0.3A”，小灯泡变亮，电压表示数变大。
【分析】根据小灯泡的额定电压判断出电压表的量程，且电压表与灯泡并联，滑动变阻器按一上一下的原则串联在电路中，且根据滑动变阻器滑片P向右移动时小灯泡变亮，确定变阻器右下接线柱连入电路中。
【解答】解：因为小灯泡的额定电压为2.5V，所以电压表选用6﹣3V的量程与灯泡并联，且滑动变阻器滑片P向右移动时小灯泡变亮，变阻器电阻变小，如下所示：
。
【点评】本题考查了实物电路图的连接，掌握滑动变阻器的使用是解题的关键。
26．（2分）请根据如图所示的实物图，在虚线框中画出对应的电路图，并在所画电路图上标出对应字母符号。
【分析】根据实物图分析电路的连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联，电流表在L2支路上，电路图如图所示：
【点评】本题考查根据实物图画电路图，正确分析电路的连接方式，确定开关和电流表的位置关键。
27．（6分）2023年9月23日，第19届亚运会在中国杭州举行。此次亚运会首次使用废碳再生的绿色零碳甲醇作为主火炬塔燃料，实现循环内的零排放3J/（kg•℃），甲醇的热值约为2.3×107J/kg。求：
（1）完全燃烧4.2kg甲醇能放出多少热量？
（2）若4.2kg甲醇完全燃烧释放的热量有50%被水吸收，可以使2.3t的水的温度上升多少℃？
【分析】（1）根据Q放＝mq求出4.2kg的甲醇完全燃烧放出的热量；
（2）由题知，Q吸＝ηQ放，根据Q吸＝cmΔt的变形式求出水升高温度。
【解答】解：（1）甲醇完全燃烧放出的热量：
；
（2）由题知，Q吸＝ηQ放，结合Q吸＝cmΔt可得水升高的温度是：
＝5℃；
答：（1）甲醇完全燃烧放出的热量为4.66×107 J；
（2）水的温度升高了5℃。
【点评】本题考查了学生对燃料完全燃烧放热公式、吸热公式的掌握和运用，因条件已给出，难度不大。
28．（6分）如图所示，电源电压为12V恒定不变，电阻R1的阻值为5Ω，闭合开关S。
（1）当开关S1、S2都断开，滑动变阻器的滑片P移至某位置时，R2两端电压为8V，求电流表的读数。
（2）当开关S1、S2都闭合，滑动变阻器的滑片P移到中间时，电流表A1的读数为0.5A，电流表A的读数为1.7A，求滑动变阻器的最大阻值。
【分析】（1）当开关S1、S2都断开，R1、R2串联，R2两端电压为8V，根据串联电路电压的规律算出电阻R1两端的电压，由欧姆定律算出电路中的电流；
（2）当开关S1、S2都闭合，滑动变阻器的滑片P移到中间时，灯泡与滑动变阻器的最大阻值的一半并联，电流表A1测量灯泡电流，再根据并联电路的电流特点求出通过滑动变阻器的电流，利用求出滑动变阻器最大阻值的一半，进而算出滑动变阻器的最大阻值。
【解答】解：（1）当开关S1、S2都断开，R4、R2串联，R2两端电压为8V，根据串联电路电压的规律得电阻R1两端的电压为：
U1＝U﹣U5＝12V﹣8V＝4V，
此时电路中的电流为：
I＝＝＝0.8A；
（2）当开关S3、S2都闭合，滑动变阻器的滑片P移到中间时，
根据并联电路干路电流等于各支路电流之和可得：
滑动变阻器中的电流为：
I2＝I′﹣I4＝1.7A﹣2.5A＝1.4A，
根据欧姆定律可得：滑动变阻器最大阻值的一半为：
R3＝＝＝10Ω，
滑动变阻器的最大阻值为：R2＝20Ω。
答：（1）当开关S1、S7都断开，滑动变阻器的滑片P移至某位置时，R2两端电压为8V，电流表的读数为2.8A；
（2）当开关S1、S3都闭合，滑动变阻器的滑片P移到中间时1的读数为0.5A，电流表A的读数为1.7A。
【点评】本题考查了串联电路和并联电路的特点以及欧姆定律的灵活应用，关键是开关闭合、断开时电路连接方式的辨别。
四、实验与探究题（共18分）
29．（6分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g
（1）为了比较不同燃料的热值，可以选择 甲、乙 两图所示装置进行实验探究；
（2）为了研究a、b两种液体的吸热能力，利用其中两幅图进行实验，根据记录数据作出了两种液体的温度随时间变化的图像
①实验中，通过 加热时间 来反映液体吸收热量的多少；
②由图丁可以看出， b 液体的比热容较大。
【分析】我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
比较热值大小是利用燃烧相同质量的不同燃料给质量相同的同种液体加热，比较液体升温的多少。
【解答】解：（1）要比较不同燃料热值大小，需要控制加热液体的种类，改变燃料的种类，从而判断热值大小、乙两图进行实验；
（2）①实验中，用相同的酒精灯，物质吸收的热量越多，这用到了转换法；
②由图示图象可知，a和b升高相同的温度，a温度升高的快，b需要的时间是20min，故b吸收的热量更多，a的吸热能力弱。
故答案为：（1）甲、乙；（2）①加热时间。
【点评】本题比较不同燃料的热值和不同物质吸热升温特点，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
30．（12分）在探究“电流与电阻的关系”实验中，电源电压恒为9V，滑动变阻器规格为“50Ω 2A”。
（1）根据图甲所示的电路图，请用笔画线代替导线，将图乙所示的实物图连接完整（导线不允许交叉）；
（2）连接好电路，将滑动变阻器阻值调到最大，闭合开关，发现电流表无示数，电压表示数始终接近电源电压。导致这一现象的原因可能是 C ；
A.电流表损坏
B.滑动变阻器短路
C.定值电阻R接触不良
D.定值电阻R短路
（3）排除故障继续实验，更换不同的定值电阻后，都需要调节滑动变阻器 控制电阻的电压不变 ，为了达到目的，当电阻R的阻值由5Ω更换为10.Ω时，闭合开关后 左 （选填“左”或“右”）端滑动；实验数据如表所示，其中第6次实验中电流表示数如图丙所示 0.24 A；
（4）通过实验分析并得出结论： 电压一定时，通过导体的电流与电阻成反比 。
【分析】（1）根据甲图连接实物图；
（2）分析每个选项对应的现象，找出符合题意的选项；
（3）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
根据电流表选用小量程确定分度值读数；
（4）电压一定时，通过导体的电流与电阻成反比。
【解答】解：（1）根据甲图可知，变阻器右下接线柱连入电路中与电阻串联
（2）A.若电流表损坏，整个电路断路，不符合题意；
B.若滑动变阻器短路，电路通路，不符合题意；
C.若定值电阻R接触不良，电流表没有示数，电压表测电源电压，符合题意；
D.若定值电阻R短路，电压表示数为0。
故选：C；
（3）探究“电流与电阻的关系”实验要控制电阻的电压不变，更换不同的定值电阻后，其目的是要控制电阻的电压不变，当电阻R的阻值由5Ω更换为10.Ω时，因电阻变大，电阻的电压变大，即应保持电阻两端的电压不变，由分压原理，所以滑片应向左端移动，其中第2次实验中电流表示数如图丙所示，分度值为0.02A；
（4）通过实验分析并得出结论：电压一定时，通过导体的电流与电阻成反比。
故答案为：（1）见解析中的图；（2）C；左0.24，通过导体的电流与电阻成反比。
【点评】本题探究“电流与电阻的关系”实验，考查电路连接、故障分析和操作过程及实验结论。
B卷（共20分）一、不定项选择题(每小题2分，共10分。有的小题只有一个选项符合题目要求;有的小题有二个选项符合题目要求，全部选对得2分，选对但不全得1分，有选错的得0分)
31．（2分）如图所示表示的是汽油机的能量流向，对照此图，下列说法不正确的是（ ）
A．废气的排放所占比例最大，减少该部分能量损失可有效提高热机效率
B．冷却水能量的二次利用可以提高能量利用率
C．该汽油机的效率为73%
D．该汽油机的能量利用率为27%
【分析】热机的效率是指有利用的热量与燃料完全燃烧放出的热量之比，要提高其效率，应尽量减少能量的损失。
【解答】解：由图示知，废气带走了大部分的能量，A说法正确；
冷却水带走的热量仅次于废气带走的热量，所以冷却水能量的二次利用可以提高能量利用率，不符合题意；
该汽油机的热机效率为η＝97%﹣33%﹣30%﹣7%＝27%，C说法错误，D说法正确；
故选：C。
【点评】此题给出热机能量利用的流程图，考查了学生对热机效率的理解，并考查了学生的识图能力。
32．（2分）在“探究不同物质吸热升温的现象“实验中，把质量均为0.5kg的水和煤油分别装入两个相同的容器内，用相同的热源给它们加热（ ）
A．煤油的吸热能力比水强
B．加热2min，煤油吸收热量是4.2×104J
C．加热2min，煤油比水吸收热量多
D．煤油的比热容是2.8×103J/（kg•℃）
【分析】（1）根据公式Q吸＝cm（t﹣t0），质量、吸收的热量相同时，吸热能力弱的物质升高的温度快；
（2）相同加热器在相同时间内放出的热量相同；
（3）读出图象上加热2min水和煤油升高的温度，利用Q＝cmΔt可求得加热2min水和煤油吸收的热量以及煤油的比热容。
【解答】解：
A、由Δt＝，在质量，吸热能力弱（比热容小）的物质升高的温度快，煤油温度升高的快，故A错误；
BCD、相同加热器在相同时间内放出的热量相同，故C错误；
由图象可知，加热2min水的温度升高了40℃﹣20℃＝20℃，
则煤油吸收的热量：Q油吸＝Q水吸＝c水m水Δt＝4.6×103J/（kg•℃）×0.2kg×20℃＝4.2×107J，故B正确；
由图象可知，加热2min煤油的温度升高了60℃﹣20℃＝40℃，
根据Q油吸＝c油m油Δt知，
煤油的比热容为：c油＝＝＝4.1×103J/（kg•℃），故D错误。
故选：B。
【点评】本题考查学生会根据在相同质量、吸收相同的热量的不同物质温度升高的高低判断吸热能力的强弱，能够从图象中获取信息并利用控制变量法解决实际问题是解题的关键。
33．（2分）如图，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．电位器应该与调光台灯的灯泡并联
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．将B、C接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
【分析】电位器的实质是滑动变阻器；滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的。
【解答】解：A、电位器串联在电路中能改变电路中电流的大小，故A错误；
B、若只将A，电位器的全部电阻丝都接入电路，所以不能改变灯泡的亮度；
C、若只将A，滑片左边的电阻丝接入电路，电阻变大，故C错误；
D、若只将B，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，电路中的电流变化较大，故D正确。
故选：D。
【点评】此题考查学生对于滑动变阻器的理解和掌握，熟知使用和接线原则是解题关键。
（多选）34．（2分）如图1所示电路，电源电压保持不变，当闭合开关S，两个电阻的“U﹣I”关系图象如图2所示。则下列判断正确的是（ ）
A．电源电压为6V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
【分析】由“U﹣I”关系图象可知，乙的电流和电压成正比，故乙为定值电阻R1的U﹣I图象；当电路中电流最大为0.6A时，滑动变阻器连入电路的电阻最小为0，甲的电压为0，所以甲为滑动变阻器R2的U﹣I图象；
（1）当滑动变阻器的阻值最大时，电路中的电流最小，根据图象读出两电压表的示数，利用串联电路的电压特点求出电源电压；利用欧姆定律求出电阻R1的阻值和滑动变阻器的最大阻值，从而确定变阻器R2的阻值变化范围；
（2）根据串联电路的电阻特点和欧姆定律，求出变阻器滑片在中点时电路中的电流。
【解答】解：
由“U﹣I”关系图象可知，乙的电流和电压成正比1的U﹣I图象；当电路中电流最大为0.7A时，甲的电压为02的U﹣I图象；
A、由图可知，当滑动变阻器连入电路的阻值最大时，
此时电阻R6的电压U1＝2V，滑动变阻器两端的电压U8＝4V；
所以电源电压U＝U1+U3＝2V+4V＝3V，故A正确。
B、由欧姆定律可得1的阻值：R1＝＝＝10Ω。
C、滑动变阻器的最大阻值：R2＝＝＝20Ω，
所以滑动变阻器R4的阻值变化范围为0～20Ω，故C错误。
D、变阻器滑片在中点时，此时R1、R3的阻值相同，分得的电压相同，此时电流表的示数为I′＝0.3A。
故选：AD。
【点评】本题考查了串联电路电流、电压的规律和欧姆定律的应用，关键是从电路图和U﹣I图象中读取有用信息。
（多选）35．（2分）如图所示的电路中，电源电压U保持不变，滑动变阻器R最大阻值为20Ω。闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；闭合开关S、S1和S2，电流表的示数为I2；闭合开关S和S3，滑动变阻器的滑片移到b端时，电流表的示数为0.2A，电压表V1的示数为4V。已知U1：U2＝1：3，I1：I2＝1：4。下列说法正确的是（ ）
A．U＝6VB．I1＝0.1AC．R2＝40ΩD．U2＝4V
【分析】（1）闭合开关S和S3，滑动变阻器的滑片移到b端时，滑动变阻器和R1串联，电压表V1测量R1两端电压，V2测量滑动变阻器R两端的电压，根据欧姆定律和串联电路的电压特点求出电源电压；根据欧姆定律即可求出R1的阻值。
（2）闭合开关S和S2，R1、R2、R3串联，电压表V1测量R1两端电压，V2测量R2和R3两端的总电压，电流表测电路中的电流，根据欧姆定律和串联电路的电阻特点表示出U1：U2，然后整理得出电阻之间的关系式；
根据欧姆定律和串联电路的电阻特点表示出电流表的示数为I1；
闭合开关S、S1和S2，只有R3连入电路，根据欧姆定律得出电流表的示数I2；
然后根据I1：I2＝1：4得出电阻之间的关系式；
最后联立即可求出各电阻的阻值，最后再分别求出I1和U2。
【解答】解：A、闭合开关S和S3，滑动变阻器的滑片移到b端时，滑动变阻器和R1串联，滑动变阻器的阻值全部了电路2测量R1两端电压，V2测量滑动变阻器R两端的电压，
根据欧姆定律和串联电路的电压特点可得电源电压：U＝IR+U7′＝0.2A×20Ω+5V＝8V，故A错误；
根据I＝可得R1的阻值为：R7＝＝＝20Ω﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
C、闭合开关S和S2，R6、R2、R3串联，电压表V5测量R1两端电压，V2测量R6和R3两端的总电压，电流表测电路中的电流，
由欧姆定律和串联电路的电阻特点可知：＝＝＝，
整理可得 3R2﹣R2﹣R3＝8﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
电流表示数：I1＝，
闭合开关S、S1和S6，只有R3连入电路，
则电流表示数：I2＝，
则＝＝＝
整理可得：3R3﹣R2﹣R2＝0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
解①②③可得：R7＝40Ω，R3＝20Ω，故C正确；
B、I1＝＝＝0.1A；
D、U6＝I1（R2+R4）＝0.1A×（40Ω+20Ω）＝8V，故D错误。
故选：BC。
【点评】本题考查串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式是关键。
二、综合题（共10分。第7题在解答时应写出公式和重要的演算步骤，只写出最后答案不能得
36．（4分）小夏设计了测量电阻的电路，如图甲，实验器材有：电源（电压6V）（量程0～0.6A），滑动变阻器（20Ω 2A）。
（1）将M、N直接用导线相连，调节滑片P，使电流表满偏（即示数为0.6A） 10 Ω。此后保持滑片P位置不变。
（2）在M、N之间接入待测电阻Rx，电流表的指针如图乙所示。求该Rx阻值。
（3）依据Rx与I的对应关系，将电流表表盘标记为对应的阻值，如图丙所示标记正确的是 D 。
（4）该装置使用一段时间后，电源电压减小，这将导致电阻的测量值 偏大 。（填“偏小”、“不变”或“偏大”）
【分析】（1）已知电压和电流，根据欧姆定律计算滑动变阻器接入电路的阻值；
（2）根据电流表选用的量程，读出电流表的示数，再根据欧姆定律和串联电路中电压和电流的规律计算待测电阻；
（3）根据欧姆定律和串联电路中电压和电流的规律计算待测电阻，比较电流表与欧姆表是否对应；
（4）电源实际电压减小，电路中测量的电流减小，根据欧姆定律计算的待测电阻的测量值偏大。
【解答】解：（1）将M、N直接用导线相连，使电流表满偏（即示数为0.6A），电源电压为5V；
（2）保持滑片P位置不变，滑动变阻器接入电路的阻值为10Ωx在电路中串联，由图乙可知，分度值为0.02A，根据欧姆定律和串联电路中电压和电流的规律可得Rx的阻值为：；
（3）分析电路图，根据欧姆定律和串联电路中电压和电流的规律可得Rx的阻值为：；电流越大，故A；
当电流I为0.2A时，此时Rx的阻值为：；故C错误；
故选：D；
（4）该装置使用一段时间后，电源实际电压减小，而计算时电源电压为4V，若滑动变阻器的阻值是准确的；
故答案为：（1）10；（3）Rx阻值为15Ω；（3）D。
【点评】本题考查了伏安法测量电阻的实验，主要考查电流表的读数方法、串联电路中电流和电压的规律、欧姆定律的计算等知识，属中考的热点题。
37．（6分）图甲是某品牌身高、体重测量仪，电路原理图如图乙所示。电源UA的电压为18V，电压表量程为0～15V。电流表A1量程为0～0.6A，滑动变阻器R2是竖直固定放置的电阻棒。其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比，R2总长80cm。电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1、S2，身高h＝160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A。求：
（1）小明的重力。
（2）现有150cm的小华站在踏板上，求此时电压表示数。
（3）在电路安全前提下，滑动变阻器R2接入电路中的阻值范围。
【分析】（1）根据乙图中右电路可知，电路为R3的简单电路，电流表A1测量电路电流，根据欧姆定律求出小明站在踏板上时R1的阻值，再根据图象数据读出压力的大小，最后根据压力等于重力可知小明的重力；
（2）先求出160cm时电阻R2的大小，当小华为150cm时，滑动变阻器滑片向下滑动10cm，进而求出接入电路电阻大小，根据串联电路中电阻之比等于电压之比求出此时的电压，即为电压表的示数；
（3）根据乙图中左电路可知，滑动变阻器与R2串联，电流表A2测量电路电流，电压表测量滑动变阻器两端电压；根据串联电路电压规律和欧姆定律表示出电源电压，可得定值电阻R1的阻值；为保证电路安全，根据电压表和电流表的量程分别判断出R2两端的最大电压和通过R2的最大电流，据此求出滑动变阻器R2接入电路中的阻值范围。
【解答】解：（1）根据乙图中右电路可知，电路为R3的简单电路，电流表A2测量电路电流，
小明站在踏板上时，由I＝，R6的阻值：
R3＝＝＝20Ω，
根据图象数据可知，当R3＝20Ω时，F＝500N，
由于压力等于重力，所以小红的重力：G＝F＝500N；
（2）当时滑片恰好在R4中点，R2接入电路的长度为40cm，电压表示数为14.4V5的示数为0.36A；
即电阻R2的一半大小为，即40cm长的电阻为4.4Ω1cm＝＝0.12Ω；
此时电阻R1的电压为；
U5＝UA﹣U2＝18V﹣14.4V＝7.6V
故电阻R1的大小为；
R5＝＝＝10Ω；
身高h＝160cm的小明站在踏板上时，此时滑片恰好在R2中点，当h＝150cm的小华站在踏板上时，即电阻R7接入电路的长度为30cm；
故接入电路中的电阻大小为R华＝30×R1cm＝30×0.12Ω＝3.6Ω；
串联电路中电压之比等于电阻值比；
即＝＝＝＝，
故U华＝×UA＝×18V≈4.8V。
此时电压表的示数为8.8V。
（3）在电路安全前提下，由于电流表A量程是0～4.6A，滑动变阻器接入电路的阻值最小总＝＝＝30Ω，
滑动变阻器接入电路的阻值最小为R2min＝R总﹣R1＝30Ω﹣10Ω＝20Ω，
在电路安全前提下，由于电压表量程是4～15V，滑动变阻器接入电路的阻值最大，
R1两端的电压U1′＝U﹣U6′＝18V﹣15V＝3V，
由串联电路的分压原理知：＝即＝，解得R2max＝50Ω，
故在电路安全前提下，滑动变阻器R8接入电路中的阻值范围是20Ω～50Ω。
答：（1）小明的重力为500N。
（2）150cm的小华站在踏板上，电压表示数为4.8V。
（3）在电路安全前提下，滑动变阻器R6接入电路中的阻值范围是20Ω～50Ω。
【点评】本题考查串联电路的特点和欧姆定律的应用，关键能从题中得出有用信息。
实验次数
1
2
3
4
5
6
电阻R/Ω
5
7.5
12
15
20
25
……
电流I/A
1.2
0.8
0.48
0.4
0.32
……
实验次数
1
2
3
4
5
6
电阻R/Ω
5
7.5
12
15
20
25
……
电流I/A
1.2
0.8
0.48
0.4
0.32
……
