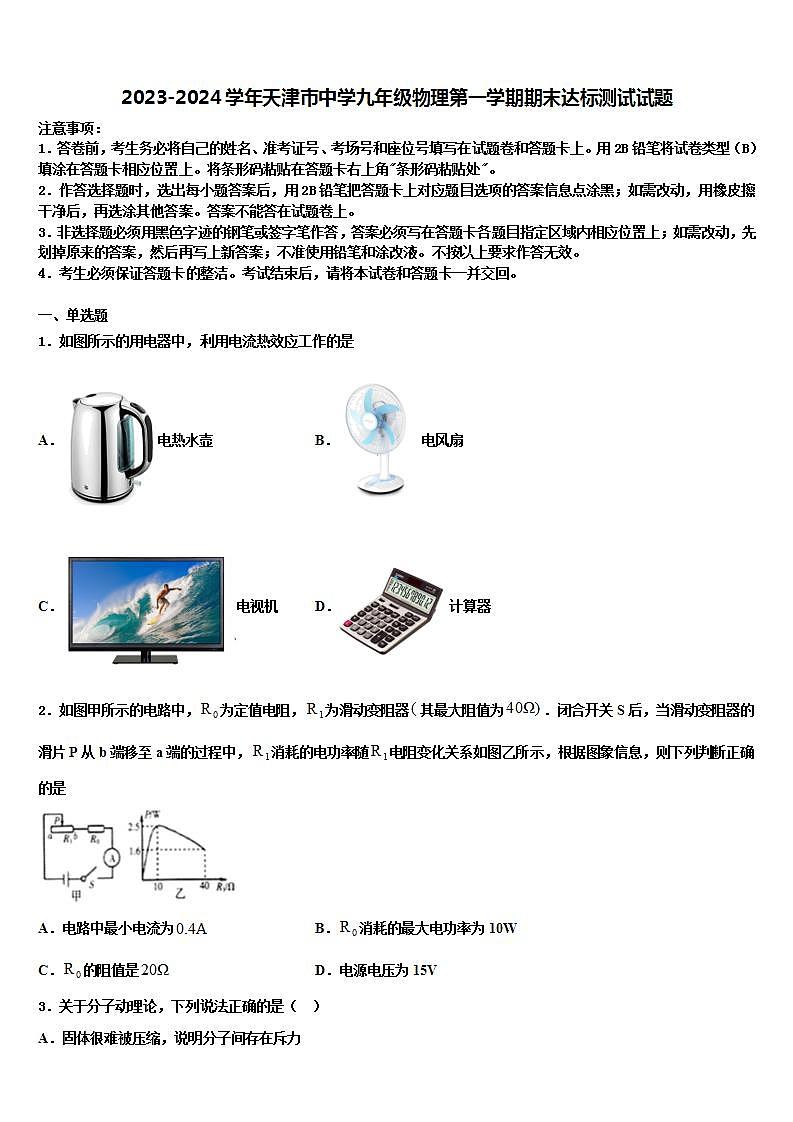

2023-2024学年天津市中学九年级物理第一学期期末达标测试试题

这是一份2023-2024学年天津市中学九年级物理第一学期期末达标测试试题，共14页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题
1．如图所示的用电器中，利用电流热效应工作的是
A．电热水壶B．电风扇
C．电视机D．计算器
2．如图甲所示的电路中，为定值电阻，为滑动变阻器其最大阻值为．闭合开关S后，当滑动变阻器的滑片P从b端移至a端的过程中，消耗的电功率随电阻变化关系如图乙所示，根据图象信息，则下列判断正确的是
A．电路中最小电流为B．消耗的最大电功率为10W
C．的阻值是D．电源电压为15V

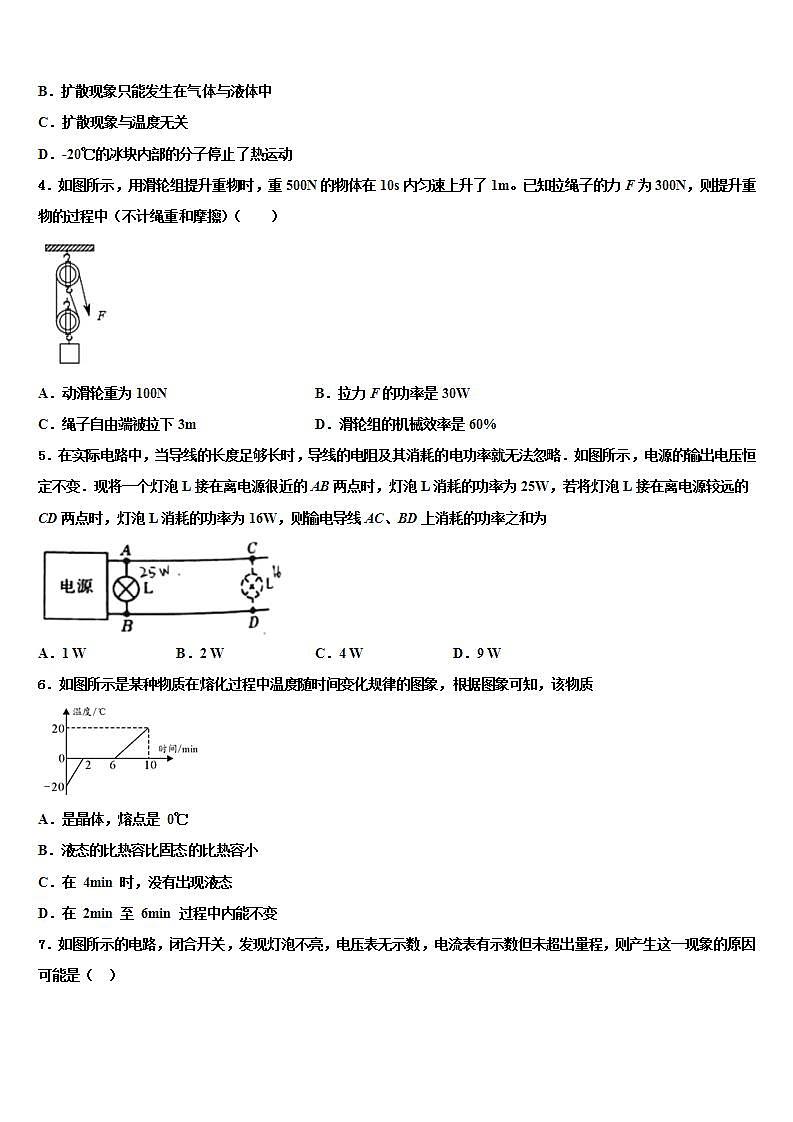

3．关于分子动理论，下列说法正确的是（ ）
A．固体很难被压缩，说明分子间存在斥力
B．扩散现象只能发生在气体与液体中
C．扩散现象与温度无关
D．-20℃的冰块内部的分子停止了热运动
4．如图所示，用滑轮组提升重物时，重500N的物体在10s内匀速上升了1m。已知拉绳子的力F为300N，则提升重物的过程中（不计绳重和摩擦）（ ）
A．动滑轮重为100NB．拉力F的功率是30W
C．绳子自由端被拉下3mD．滑轮组的机械效率是60%
5．在实际电路中，当导线的长度足够长时，导线的电阻及其消耗的电功率就无法忽略．如图所示，电源的输出电压恒定不变．现将一个灯泡L接在离电源很近的AB两点时，灯泡L消耗的功率为25W，若将灯泡L接在离电源较远的CD两点时，灯泡L消耗的功率为16W，则输电导线AC、BD上消耗的功率之和为
A．1 WB．2 WC．4 WD．9 W
6．如图所示是某种物质在熔化过程中温度随时间变化规律的图象，根据图象可知，该物质
A．是晶体，熔点是 0℃
B．液态的比热容比固态的比热容小
C．在 4min 时，没有出现液态
D．在 2min 至 6min 过程中内能不变

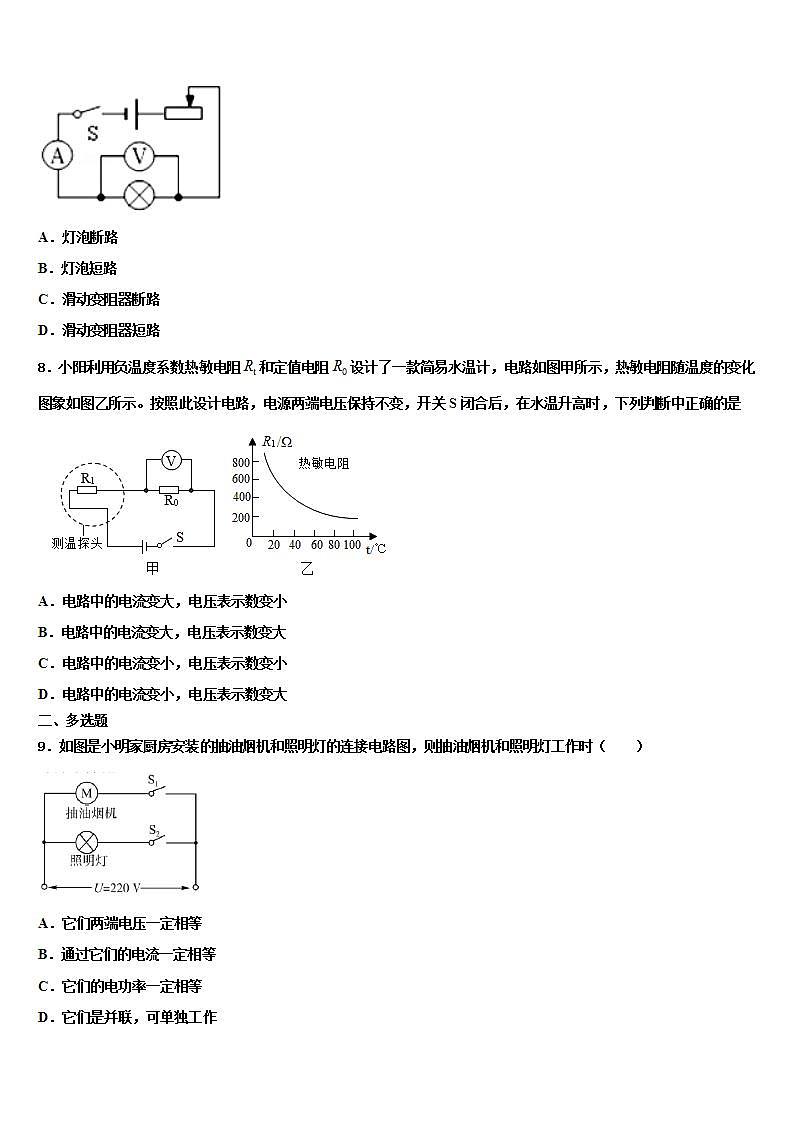

7．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）
A．灯泡断路
B．灯泡短路
C．滑动变阻器断路
D．滑动变阻器短路
8．小阳利用负温度系数热敏电阻和定值电阻设计了一款简易水温计，电路如图甲所示，热敏电阻随温度的变化图象如图乙所示。按照此设计电路，电源两端电压保持不变，开关S闭合后，在水温升高时，下列判断中正确的是
A．电路中的电流变大，电压表示数变小
B．电路中的电流变大，电压表示数变大
C．电路中的电流变小，电压表示数变小
D．电路中的电流变小，电压表示数变大
二、多选题
9．如图是小明家厨房安装的抽油烟机和照明灯的连接电路图，则抽油烟机和照明灯工作时（ ）
A．它们两端电压一定相等
B．通过它们的电流一定相等
C．它们的电功率一定相等
D．它们是并联，可单独工作
10．下面电路图中，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从一端滑到另一端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若滑片P从图中位置向b端滑动过程中，电流表示数变小，电压表示数变大
三、填空题
11．火箭使用的燃料主要是液态氢，这是利用了氢燃料_____大的特点，0.5kg液态氢完全燃烧放出的热量为_____J。火箭在点火升空时，将燃料燃烧释放的内能转化为机械能，这与内燃机工作时的_____冲程能量转化相同.（液态氢的热值为1.4×108J/kg）
12．生活中有很多与“粘”相关的现象，教室风扇叶片很容易“粘”灰尘，这是因为风扇与空气摩擦而带电，从而具有了____的性质；两个铅块“粘”在一起能吊起重物是因为______。生活中也有很多与“散开”相关的现象，一滴墨水会在水中“散开”，这是____现象，产生的原因是__；不停的捋塑料细丝，塑料细丝会“散开”变得蓬松，这是因为塑料摩擦带电，而且________。
13．如图为“长征六号”运载火箭，它首次采用了我国最新研制的大推力液氧煤油发动机。煤油燃烧过程中，其热值大小________；燃气对火箭做功，燃气的内能会________（均填“增大”、“减小”或“不变”）。
14．用天然气灶将一壶质量为2kg、初温为30℃的水加热到80℃，消耗了16g天然气．已知水的比热容为4.2×103J（kg℃），天然气的热值为4.2×107J/kg，则天然气完全燃烧放出的热量为_______J，水吸收的热量为__________J，天然气灶烧水的效率为_______%．
15．2017年5月18日，中共中央、国务院致电祝贺我国首次海域天然气水合物试采成功。天然气水合物，因其外观像冰、遇火即燃故而俗称“可燃冰”，它燃烧后仅会生成少量的二氧化碳和水，是一种绿色清洁能源，据中央台报道，同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50000km，这说明可燃冰与天然气相比具有更大的_____。若3m3的可燃冰完全燃烧，其放出的热量为_____J．假设这些热量全部被水吸收，可以使_____kg的水温度升高50℃．（可燃冰热值约为1.4×1010J/m3）
16．甲、乙两辆完全相同的汽车在同一水平地面上做直线运动的s﹣t图象如图所示。请根据图象判断两辆汽车的牵引力F甲_____F乙（选填“大于”“小于”或“等于”），两辆汽车的功率之比为P甲：P乙＝_____（空气阻力忽略不计）。
四、作图、实验探究题
17．如图所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡，正确连入电路中，要求开关控制灯泡。
（________）
18．某同学想利用下列器材测量规格为“2.5V 0.3A”小灯泡正常发光时的电阻。请将图中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）。
（______）
19．（10分） “在探究动能大小与质量关系”的两次实验中，小球从同一高度由静止开始释放时的场景如图所示，木板固定在水平面上，该实验是通过比较________来比较小球动能大小的，图中错误的操作是________．改正后进行实验，发现木块会从木板右侧滑出，则可以通过________（选填“增大”或“减小”）木块的质量来加以改进．
五、计算题
20．（6分）在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧。先闭合电键S1，电流表的示数为0.3安，再闭合电键S2，电流表的示数变化了0.2安。求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）通电10秒，通过电阻R1某横截面的电量。
21．（6分）如图甲是全自动干手器，其原理图如图乙所示，S1是红外感应开关，S2是温控开关。某宾馆的一台干手器只能吹冷风不能吹热风，经检查，原来是机内的电热丝烧坏了，电工老李想用一根阻值相同的电热丝来替换，为此，他查看了铭牌（如表所示），然后关掉宾馆房间中所有用电器，只让干手器正常工作，观测出电能表2 min转了20转，电能表铭牌上标有“3000 r/（kW•h）”字样。
(1)请你根据上述描述帮老李算出应选配的电热丝的阻值。
(2)老李修好干手器后吹热风时，求正常工作10 s消耗的电能。
(3)当电路供电电压为200 V时，求电热丝的实际电功率。
参考答案
一、单选题
1、A
【详解】A．电热水壶是把电能转化为内能，是利用电流的热效应，故A符合题意；
B．电风扇主要是把电能转化为机械能，不是利用电流的热效应，故B不符合题意；
C．电视机主要将电能转化为光能和声能，不是利用电流的热效应，故C不符合题意；
D．计算器主要将电能转化为光能和声能，不是利用电流的热效应，故D不符合题意。
2、B
【详解】由图甲可知：、串联，当滑动变阻器的滑片P在a端时，其接入电路的电阻最大，此时电路中的电流最小，
由图象可知，的电阻最大为时，的功率为；
由可得电路中的最小电流：
；故A错误；
由图象可知，当时，的功率，
由可得此时电路中的电流：
；
由欧姆定律和串联电路的特点可得，当时电源电压：
-------------
同理可得，当时电源电压：
-------------
电源电压不变，联立方程得：，；故CD错误；
当滑动变阻器连入电路的电阻为0时，的电压最大为电源电压，此时的功率最大，
则消耗的最大电功率：，故B正确．
故选B．
3、A
【详解】A．分子之间虽然存在间隙，但固体很难被压缩，说明分子间存在斥力，故A正确；
B．一切气体、液体和固体都能发生扩散现象，故B错误；
C．扩散现象与温度有关，温度越高扩散现象越明显，故C错误；
D．分子在做永不停息的无规则运动，温度低时也运动，故D错误。
故选A。
4、A
【详解】A．从图中可以看到，托着动滑轮的绳子有两条，匀速上升，受力平衡，可知
解得
选项A符合题意；
B．由题意可知，重物上升的速度是
托着动滑轮的绳子有两条，则
所以拉力F的功率是
B项不合题意；
C．10s内匀速上升了1m，绳子自由端移动的距离是
C项不合题意；
D．滑轮组所做的有用功是
所做的总功是
滑轮组的机械效率是
D项不合题意。
故选A。
5、C
【详解】设灯泡L连接在A. B两点时，电路的电流为I1，则
P1=I21RL=25W−−−−−−−−①
若将灯泡L接C. D两点时，电路的电流为I2，则
P2=I22RL=16W−−−−−−−−②
由①②两式可得：
I1:I2=5:4，
若将灯泡L接C. D两点时，电的总功率为：P3=UI2，
则：
=，
即：
P3=P1=×25W=20W，
所以导线AC和BD消耗的总功率为：
P=P3−P2=20W−16W=4W。
故选C。
6、A
【解析】试题分析：由图知，该物质在熔化过程中，温度保持0℃不变，所以该物质为晶体，并且熔点为0℃，故A正确；此晶体熔化前是冰，熔化后是水，比热容改变，故B错误；在 t="4min" 时，处于熔解过程，是固液共存，故C错误；t=2min至t=6min过程中温度不变，但内能增加，故D错误，故选A．
考点：熔化和凝固的温度—时间图象
7、B
【解析】当滑动变阻器断路时，电路没有电流；当滑动变阻器短路时，灯泡应该会发光．
电流表有示数说明电路是通路，否则电流表不会有示数，而灯泡不亮，电压表无示数，只能是灯泡短路；
选B．
8、B
【详解】根据题意知在温度升高时，热敏电阻的阻值变小，电路的总电阻变小，电流变大，电压表的示数变大，故选B。
二、多选题
9、AD
【详解】AD．抽油烟机与照明灯并联，所以它们两端的电压相等，它们的之路上各有一个控制开关，所以它们可以单独工作，故A、D正确；
BC．它们两端的电压相等，通过它们的电流大小还取决于它们的电阻，照明灯的电阻通常大于电动机的电阻，所以通过它们的电流不相等，它们的电功率也不相等，故B、C错误。
故选AD。
10、AB
【详解】A．滑动变阻器与定值电阻串联，电压表擦亮定值电阻的电压，当滑片在最左端时，滑动变阻器接入电路的阻值为零，定值电阻的电压等于电源电压，此时电路中的电流最大，由图可知，电源电压为9V，故A正确；
B．由图可知，当定值电阻两端的电压等于9V时，通过它的电流为1.5A，所以
故B正确；
C．当滑动变阻器滑到最右端时，其接入电路的阻值最大，由图得此时定值电阻的电压为3V，则由串联电路的规律可知，滑动变阻器两端的电压为6V，串联电路中电阻之比等于电流之比，即
代入数据得
解得滑动变阻器最大阻值为12Ω，故C错误；
D．若滑片P从图中位置向b端滑动，滑动变阻器连入电路的阻值变大，电流表示数变小，电压表示数也变小，故D错误。
故选AB。
三、填空题
11、热值 做功
【详解】[1]火箭使用的燃料主要是液态氢，这是利用了氢燃料热值大的特点，对于相同质量的燃料完全燃烧，氢燃料放出的热量更多；
[2]0.5kg液态氢完全燃烧放出的热量为
[3]将燃料燃烧释放的内能转化为机械能，这与内燃机工作时的做功冲程能量转化相同。
12、吸引轻小物体 分子间有引力 扩散 分子在不停地做无规则运动 同种电荷相互排斥
【详解】[1]带电体具有吸引轻小物体的性质。
[2]两个铅块“粘”在一起，说明分子之间存在引力。
[3][4]滴墨水会在水中“散开”，是因为分子在不停地做无规则运动，这是扩散现象。
[5]塑料细丝摩擦带电，而且都带同种电荷，同种电荷相互排斥，所以细丝会“散开”。
13、不变 减小
【详解】[1]热值是物质的一种特性，它只与燃料的种类有关，煤油在燃烧过程中，其热值大小是不变的；
[2]火箭起飞时，煤油燃烧产生大量高温高压的燃气，燃气对火箭做功，故燃气的内能会减小。
14、6.72×105 4.2×105 62.5
【详解】天然气完全燃烧放出的热量为Q放=mq=0.016kg×4.2×107J/kg =6.72×105J ；质量为2kg、初温为30℃的水加热到80℃，吸收的热量为Q吸=cm△t=4.2×103J（kg℃）×2kg×（80℃-30℃）=4.2×105J；则天然气灶烧水的效率为η===62.5%．
15、热值 4.2×1010 2×105
【解析】在同等条件下，同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50000km，这表明“可燃冰”完全燃烧放出的热量远高于天然气，说明“可燃冰”的热值很大；3m3“可燃冰”完全燃烧放出的热量：Q＝Vq＝1.4×1010J/m3×3m3＝4.2×1010J；
由Q吸＝cm△t得，升高的温度m＝＝＝2×105kg：
16、等于 2：1
【解析】根据影响摩擦力大小的因素和二力平衡分析牵引力的大小；根据图象分析速度的大小，根据公式P＝Fv判定功率之比。
【详解】甲、乙两辆完全相同的汽车在同一水平地面上做直线运动，此时两辆汽车对地面的压力相同，地面的粗糙程度不变，故车与地面的摩擦力不变；汽车做匀速直线运动，牵引力与摩擦力是一对平衡力，大小相等，故F甲＝F乙；
由图可知，在3s内，甲车通过的距离为30m，乙车通过的距离为15m；则甲车的速度为：
；乙车的速度为：；
则根据公式P＝Fv可知，两辆汽车的功率之比为：
P甲：P乙＝F甲v甲：F乙v乙＝v甲：v乙＝10m/s：5m/s＝2：1。
【点睛】
此题考查的是我们对影响摩擦力大小的因素、速度、功率计算公式的掌握和应用，同时涉及到二力平衡条件的应用，难度不大，是一道基础题。
四、作图、实验探究题
17、
【详解】灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如下图所示：
18、
【详解】测小灯泡正常发光时的电阻，电压表与灯并联，电流表与灯串联，小灯泡上标有“2.5V 0.3A”，表示灯的额定电压为2.5V，额定电流为0.3A，故电压表选用小量程与灯并联，电流表选用小量程与灯串联，要求闭合开关前滑动变阻器连入电路的电阻最大，故变阻器右下接线柱连入电路中与灯串联，如下所示：
19、木块在木板上滑行的距离 两次实验中未保持木块初始位置相同 增大
【详解】根据题意知道，小球由一定高度由静止开始释放在向下运动的过程中获得动能，可以通过比较被撞击的木块在木板上移动的距离来比较小球动能大小；图中错误的操作是两次实验中未保持木块初始位置相同，所以不能比较被撞击的木块在木板上移动的距离；当小球撞击木块后，木块获得一定的动能，然后要克服摩擦阻力做一定大小的功，因为W=fs，为改进实验，即减小木块在木板上滑行的距离s，故可通过增大滑动摩擦力的方法来减小滑行的距离s，根据在接触面粗糙程度一定时，压力越大，滑动摩擦力越大，故可通过增大木块的质量，从而增大木块对木板的压力的方法达到目的．
五、计算题
20、（1）6V (2)30Ω (3)3C
【解析】(1) 先闭合电键S1，电流表测R1的电流，根据欧姆定律可得电源电压：U＝I1R1＝0.3A×20Ω＝6V；(2)据题意知, I2＝0.2A，∴R2＝30Ω；（3）由I＝得，通电10秒，通过电阻R1某横截面的电量：Q＝I1t＝0.3A10s＝3C.
21、 (1)50Ω；(2)1.168×104焦耳；(3)800瓦
【详解】(1)由图知道，当只有开关S1闭合时，电动机连入电路，此时吹冷风
当开关S1、S2都闭合时，电动机和电热丝并联连入电路，此时吹热风
P电热丝=P热风﹣P冷风＝1168 W﹣200 W＝968 W
(2)由 知道，吹热风时，正常工作10 s消耗的电能
W电= P热风t2=1168 W×10 s=1.168×104 J
(3)由知道，供电电压为200 V时，电热丝的实际电功率
答：(1)应选配的电热丝的阻值为50 Ω；
(2)干手器消耗的电能为1.168×104焦耳；
(3)电热丝的实际电功率是800瓦。
型号
SHZ2010﹣624
额定功率
热风时：1168 W
冷风时：？ W
额定电压
220 V
