浙江省八年级上学期科学期末试题汇编-4.1电荷与电流选择题（浙教版）

这是一份浙江省八年级上学期科学期末试题汇编-4.1电荷与电流选择题（浙教版），文件包含B1U2LT课件ppt、1Listentothephonecallandanswerthequestionsmp3、2Listenagainandcompletethetablewiththewordsyouhearmp3等3份课件配套教学资源，其中PPT共19页， 欢迎下载使用。

A．乙带正电，丙带正电B．乙带负电，丙带负电
C．乙带负电，丙带正电D．乙带正电，丙带负电
2．（2022秋•嘉兴期末）早在公元前585年，古希腊哲学家塞利斯已经发现了摩擦过的琥珀能吸引碎草等轻小物体。下列说法正确的是（ ）
A．琥珀经摩擦创生了电子
B．碎草被吸引是因为碎草带电
C．琥珀吸引碎草是静电现象
D．摩擦后琥珀和碎草带同种电荷
3．（2022秋•台州期末）做饭时，妈妈不小心把胡椒粉洒在粗粒盐上。小明将塑料勺在毛料布上摩擦后靠近胡椒粉，成功将胡椒粉和粗粒盐分开。下列现象蕴含的原理与上述相同的是（ ）
A． 塑料尺吸纸屑B． 吸尘器吸灰尘
C． 磁铁吸玩具车D． 电吹风吸乒乓球
二．电荷间的相互作用规律（共6小题）
4．（2022秋•玉环市期末）如图为静电喷漆的示意图，静电喷漆枪喷出的油洼微粒之间相互排斥，能均匀、牢固的附着在工件表面而形成漆膜。下列说法合理的是（ ）
A．工件和油漆微粒都带负电
B．工件和油漆微粒都带正电
C．工件带正电，油漆微粒带负电
D．工件带正电，油漆微粒不带电
5．（2022秋•温州期末）如图为小明在科技馆中接触静电金属球后的现象。下列泡沫小球间的相互作用模型能解释该现象的是（ ）
A．B．
C．D．
6．（2022秋•平湖市期末）如图所示，小朋友从塑料滑梯上滑下，头发丝一根根竖起（ ）
A．摩擦过程中产生了新的电荷
B．小朋友和滑梯带同种电荷
C．头发丝竖起是因为同种电荷相互排斥
D．在潮湿环境中滑滑梯，“怒发冲冠”会更明显

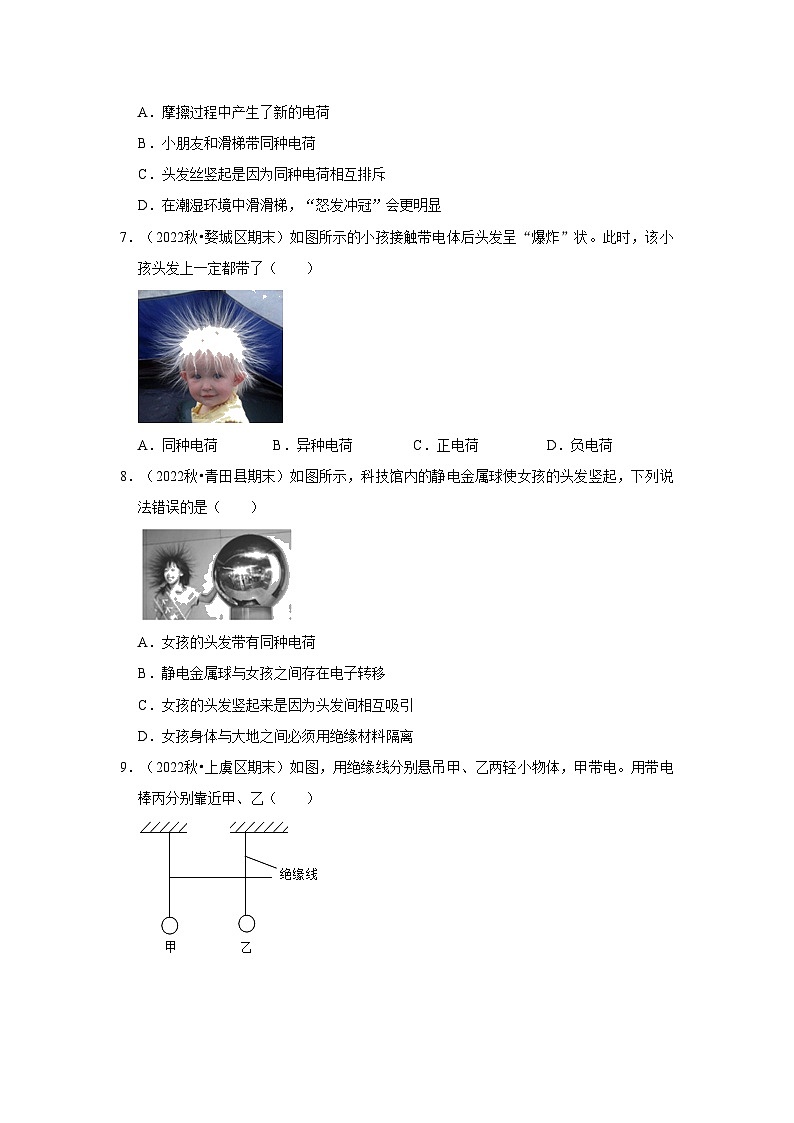

7．（2022秋•婺城区期末）如图所示的小孩接触带电体后头发呈“爆炸”状。此时，该小孩头发上一定都带了（ ）
A．同种电荷B．异种电荷C．正电荷D．负电荷
8．（2022秋•青田县期末）如图所示，科技馆内的静电金属球使女孩的头发竖起，下列说法错误的是（ ）
A．女孩的头发带有同种电荷
B．静电金属球与女孩之间存在电子转移
C．女孩的头发竖起来是因为头发间相互吸引
D．女孩身体与大地之间必须用绝缘材料隔离
9．（2022秋•上虞区期末）如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电。用带电棒丙分别靠近甲、乙（ ）
A．B．
C．D．
三．判断物体是否带电及带电体性质的方法（共3小题）
10．（2022秋•杭州期末）用一根丝绸摩擦过的玻璃棒（带电）分别靠近轻质小球甲和小球乙，出现了如图所示的情况。则下列判断正确的是（ ）
A．甲球可能不带电B．乙球可能带正电
C．甲球一定带正电D．乙球一定带负电
11．（2022秋•拱墅区期末）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带负电荷，下列判断正确的是（ ）
A．乙、丙两球一定带同种电荷
B．乙、丙两球一定带异种电荷
C．丙球可能带负电
D．丙球可能不带电
12．（2022秋•滨江区期末）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（ ）
A．乙、丙两球一定带同种电荷
B．乙、丙两球一定带异种电荷
C．丙球可能不带电
D．丙球可能带正电
四．电路的基本组成（共3小题）
13．（2022秋•椒江区期末）在柠檬中插入铜片和锌片，并用导线连接起来，就可使二极管发光，相当于电池的是（ ）
A．二极管B．柠檬
C．铜片和锌片D．铜片和锌片及柠檬
14．（2022秋•嵊州市期末）如图所示将几个水果与发光二极管连接起来，二极管便发出了光。其中的水果相当于电路中的（ ）
A．导线B．电源C．开关D．用电器
15．（2022秋•余杭区期末）锂电池无论在能量密度、寿命和环保性能上都具有很大的优势，是新能源汽车动力电池的首选。当给锂电池充电时，其相当于是电路元件中的（ ）
A．电源B．开关C．导线D．用电器
五．连接实物图（共1小题）
16．（2022秋•嵊州市期末）如图所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线1、2、3、4中，有一根导线接错了（ ）
A．导线1B．导线2C．导线3D．导线4
六．串、并联电路的设计（共17小题）
17．（2022秋•杭州期末）车站“云防疫”闸机可以自动实现防疫码、身份证查验功能。当旅客健康码为黄色或者红色时，开关S1闭合，红灯L亮起报警。当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机M启动，挡板打开放行。以下电路设计符合要求的是（ ）
A．B．
C．D．
18．（2022秋•嵊州市期末）如图为某品牌共享电动助力单车。使用前，市民可通过二维码扫码开锁。之后，转动按钮即开关S1闭合，电动机启动，助力车开始运行。在夜间行车时2行车灯亮起。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
19．（2022秋•滨江区期末）某小区门禁系统能识别本小区车牌，自动闭合“智能”开关，使电动机通电拾起道闸，使电动机通电抬起道闸。光线较暗时“光控”开关自动闭合，提供照明。以下简化电路符合要求的是（ ）
A．B．
C．D．
20．（2022秋•玉环市期末）某电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到开关通断的作用，且不能出现短路：②滑片OP顺时针旋转时电流表的示数增大。符合以上设计要求的电路是（ ）
A．
B．
C．
D．
21．（2022秋•拱墅区期末）2022年7月1日起，杭州公交推出了“公交站点响应式停靠”的新举措，部分线路不再“站站停靠”。这些线路的公交车后门左、右扶杆上各装有一个相当于开关的按钮，铃声响起，提醒司机有乘客要下车。下列选项中（ ）
A．B．
C．D．
22．（2022秋•金东区期末）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）和光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，下列符合这种“智能”要求的电路图是（ ）
A．
B．
C．
D．
23．（2022秋•长兴县期末）如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关S1闭合），且将双手握住“手握感应片”（相当于开关S2闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（ ）
A．
B．
C．
D．
24．（2022秋•永康市期末）指纹锁是目前应用比较广泛的智能锁具，通过“指纹”开关S1或者“密码”开关S2都能启动电动机运转，打开门锁。下列控制电路符合要求的是（ ）
A．
B．
C．
D．
25．（2022秋•长兴县期末）某校项目化学习小组利用所学知识设计了“高度显示计”，用于粗略测量山峰的海拔高度。以下是他们设计的电路图，图中R是气压传感器，R0是定值电阻，高度显示屏由电压表或电流表改装而成。设计要求：海拔越高，电表的示数越大（ ）
A．B．
C．D．
26．（2022秋•余杭区期末）疫情防控期间，很多学校门口新增加了人脸识别测温系统。若人脸识别通过，则控制电路会闭合开关S1；若体温测量值在正常范围内，则会闭合开关S2，只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（ ）
A．B．
C．D．
27．（2022秋•临海市期末）小科设计了一个具有加热和保温功能的电热器模型，加热与保温的功率之比为3：1，其中R1＝10Ω、R2＝20Ω，若电源电压不变，则符合小科要求的电路图是（ ）
A．B．
C．D．
28．（2022秋•椒江区期末）电水壶加热水至沸腾后，水蒸气推动蒸汽开关S1断开，指示灯熄灭，电热丝停止工作。为防止蒸汽开关失效时出现安全隐患2，在一定温度下断开，停止加热，指示灯熄灭。下列符合上述要求的是（ ）
A．B．
C．D．
29．（2022秋•嘉兴期末）电吹风消耗电能的器件主要有电动机（）和电热丝（R）。其中只闭合S1吹冷风，S1、S2均闭合吹热风。如图所示的电路图中，符合要求的是（ ）
A．B．
C．D．
30．（2022秋•温州期末）为清理学校池塘水面上的落叶、浮萍等垃圾，学校项目化小组设计了如图所示的“水上垃圾收集器”：将塑料瓶去掉底部，外壁装上若干泡沫柱，装在瓶口的水泵将水从塑料瓶中往外泵出，同时瓶外的水会带动水面垃圾不断地从收集口流入瓶内。
能源优化设计。为践行节能减排思想，小组同学为收集器设计了两种供电方式：阳光充足时，利用太阳能蓄电池为水泵供电，可利用外接电源驱动水泵工作，这两种方式均能单独供电。则下列电路设计符合要求的是（ ）
A．B．
C．D．
31．（2022秋•婺城区期末）在北京冬奥会开幕式上，400名演员挥动发光杆，发光杆先发出绿光代表“绿草”，另一个用来控制发出白光或绿光。如图哪个电路设计能实现这一效果（ ）
A．
B．
C．
D．
32．（2022秋•台州期末）某同学设计了如图所示电路图，其中可用于“研究串联电路的特点”的是（ ）
A．B．
C．D．
33．（2022秋•仙居县期末）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（ ）
A．
B．
C．
D．
七．串联电路和并联电路的辨别（共1小题）
34．（2022秋•金东区期末）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A．一定并联B．一定串联C．可能串联D．无法判断
八．电路的动态分析（共10小题）
35．（2022秋•金东区期末）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表），激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小
B．通过R2的电流变大
C．电阻R1两端的电压变大
D．电阻R2两端的电压变大
36．（2022秋•拱墅区期末）如图所示电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化（ ）
A．电压表示数不变，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数变大，电流表示数不变
D．电压表示数变大，电流表示数变大
37．（2022秋•嘉兴期末）在如图所示的电路中，电源电压保持不变，闭合开关S，则（ ）
A．灯泡亮度变暗，电流表示数变小
B．灯泡亮度变亮，电流表示数不变
C．灯泡亮度不变，电流表示数变小
D．灯泡亮度不变，电流表示数变大
38．（2022秋•嵊州市期末）小料设计了一种如图所示酒精测试仪的电路。图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，闭合开关S，当气敏元件所测酒精气体的浓度增大时（ ）
A．电压表示数变小
B．电压表与电流表示数比值变大
C．电流表示数变小
D．电压表与电流表示数比值不变
39．（2022秋•婺城区期末）如图所示，将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中.闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置1、V2示数的变化量分别为ΔU1、ΔU2。下列说法正确的是（ ）
A．V1示数变大，V2示数不变
B．V1示数变大，ΔU1＞ΔU2
C．V2示数变小，V2示数和电流表示数之比不变
D．V2示数变大，V2示数和电流表示数之比变大
40．（2022秋•仙居县期末）如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向右移动时（ ）
A．电流表示数变小，电压表示数变小，灯泡变亮
B．电流表示数变小，电压表示数变大，灯泡变暗
C．电流表示数变大，电压表示数变小，灯泡变暗
D．电流表示数变大，电压表示数变小，灯泡变亮
41．（2022秋•杭州期末）某同学做了一个如图所示的“魔法火焰“实验：加热铅笔芯时，小灯泡慢慢亮了起来！下列有关判断正确的是（ ）
A．电路总功率变大B．铅笔芯电阻变大
C．灯两端的电压变小D．小灯泡功率变小
42．（2022秋•杭州期末）如图所示的电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，有关变化判断正确的是（ ）
A．电压表示数变小，电流表示数不变
B．电压表示数不变，电流表示数变大
C．R1功率变小，R2功率变大
D．R1功率不变，电路总功率变小
43．（2022秋•余杭区期末）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，下列判断正确的是（ ）
A．物体质量越大，电子秤示数越大，电路中电流不变
B．物体质量越大，电子秤示数越小，电路中电流不变
C．物体质量越大，电子秤示数越大，电路中电流越大
D．物体质量越大，电子秤示数越小，电路中电流越大
44．（2022秋•滨江区期末）如图所示电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是（ ）
A．电压表示数不变，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数变大，电流表示数不变
D．电压表示数变大，电流表示数变大
浙江省八年级上学期科学期末试题汇编-4.1电荷与电流选择题（浙教版）
参考答案与试题解析
一．摩擦起电（共3小题）

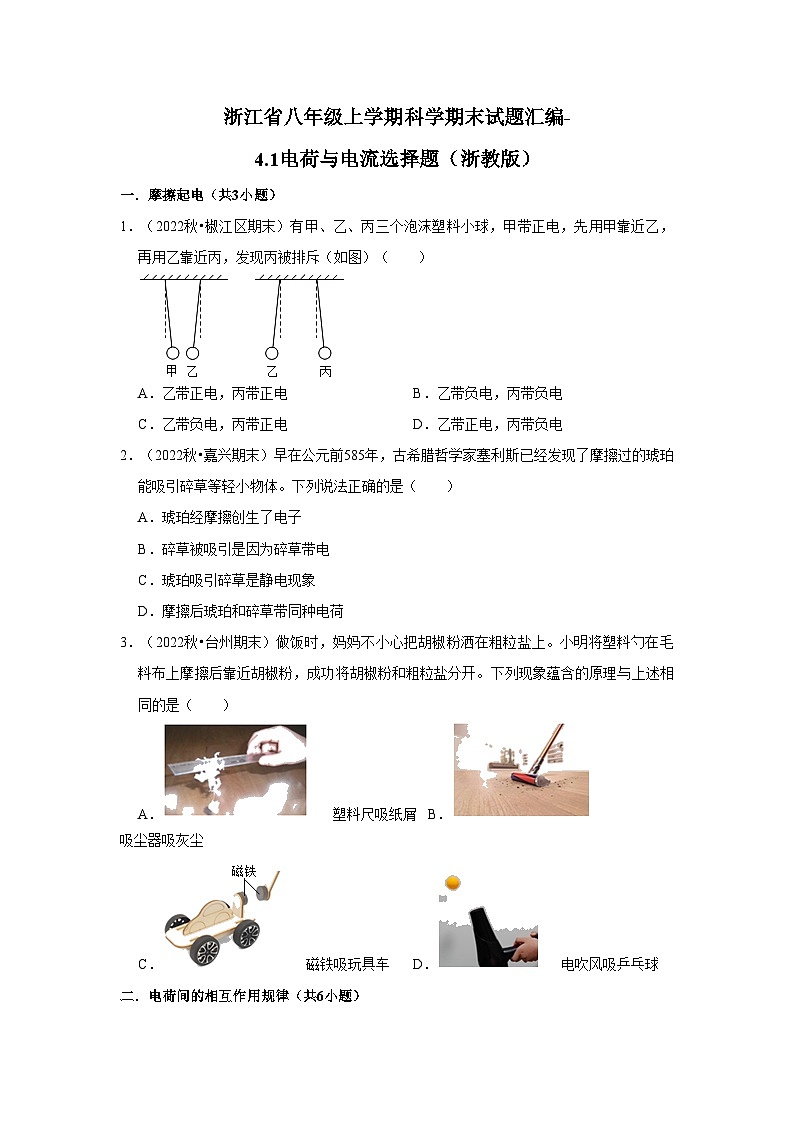

1．（2022秋•椒江区期末）有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，再用乙靠近丙，发现丙被排斥（如图）（ ）
A．乙带正电，丙带正电B．乙带负电，丙带负电
C．乙带负电，丙带正电D．乙带正电，丙带负电
【答案】B
【解答】解：有甲、乙、丙三个泡沫塑料小球，先用甲靠近乙，则乙有两种可能：可能不带电；
再用乙靠近丙，发现丙被排斥，且带同种电荷，丙也一定带负电。
故选：B。
2．（2022秋•嘉兴期末）早在公元前585年，古希腊哲学家塞利斯已经发现了摩擦过的琥珀能吸引碎草等轻小物体。下列说法正确的是（ ）
A．琥珀经摩擦创生了电子
B．碎草被吸引是因为碎草带电
C．琥珀吸引碎草是静电现象
D．摩擦后琥珀和碎草带同种电荷
【答案】C
【解答】解：A、摩擦起电并不是创造了电荷，故A错误；
B、碎草被吸引是因为所有的带电体都有吸引轻小物体的性质；
C、琥珀吸引碎草是静电现象；
D、摩擦后琥珀和碎草带一种电荷，故D错误。
故选C。
3．（2022秋•台州期末）做饭时，妈妈不小心把胡椒粉洒在粗粒盐上。小明将塑料勺在毛料布上摩擦后靠近胡椒粉，成功将胡椒粉和粗粒盐分开。下列现象蕴含的原理与上述相同的是（ ）
A． 塑料尺吸纸屑B． 吸尘器吸灰尘
C． 磁铁吸玩具车D． 电吹风吸乒乓球
【答案】A
【解答】解：小明将塑料勺在毛料布上摩擦后靠近胡椒粉，是因为带电体能够吸引轻小物体，
A、塑料尺吸纸屑是摩擦起电；
B、吸尘器吸灰尘是利用流体压强与流速的关系；
C、磁铁吸玩具车根据磁极间的相互作用；
D、电吹风吸乒乓球利用流体压强与流速的关系；
故选：A。
二．电荷间的相互作用规律（共6小题）

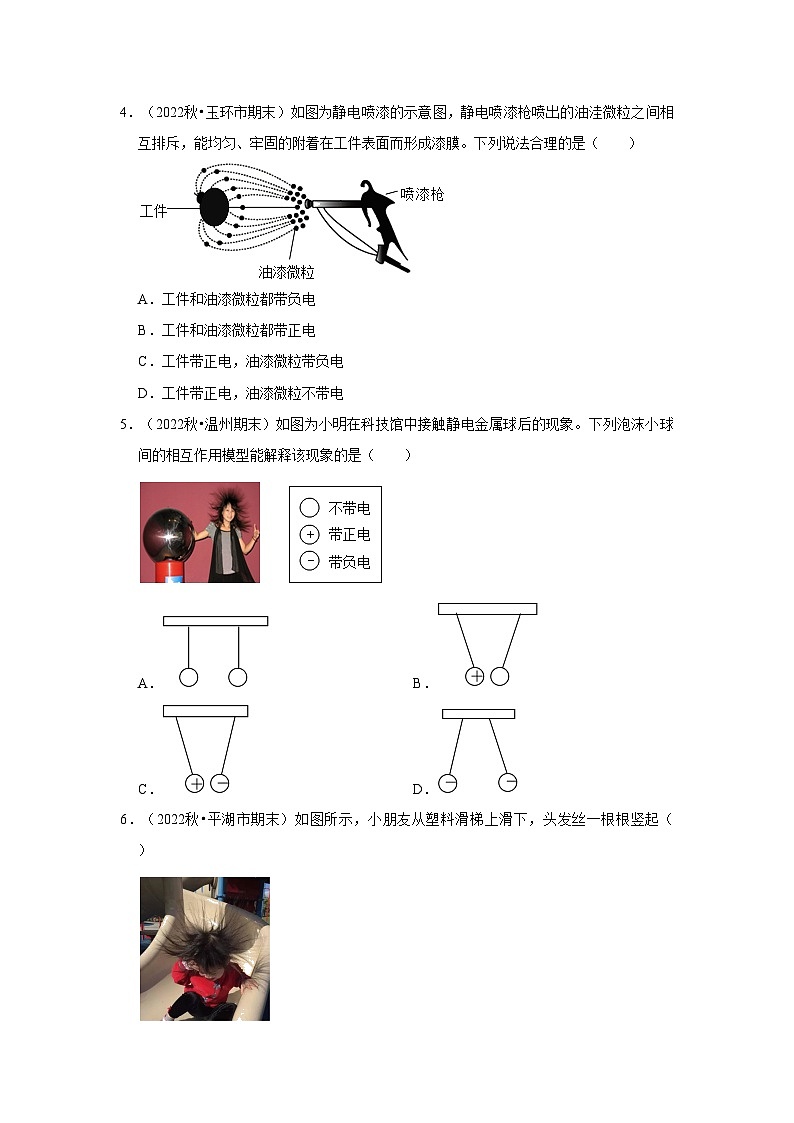

4．（2022秋•玉环市期末）如图为静电喷漆的示意图，静电喷漆枪喷出的油洼微粒之间相互排斥，能均匀、牢固的附着在工件表面而形成漆膜。下列说法合理的是（ ）
A．工件和油漆微粒都带负电
B．工件和油漆微粒都带正电
C．工件带正电，油漆微粒带负电
D．工件带正电，油漆微粒不带电
【答案】C
【解答】解：静电喷漆枪喷出的油洼微粒之间相互排斥，能均匀，所以带同种电荷，所以工件带与油漆微粒相反的电荷。
故选：C。
5．（2022秋•温州期末）如图为小明在科技馆中接触静电金属球后的现象。下列泡沫小球间的相互作用模型能解释该现象的是（ ）
A．B．
C．D．
【答案】D
【解答】解：当人在触摸静电金属球时，人身体就会带上电荷，且都是同种电荷，故此时人的头发会飘起来。
故选：D。
6．（2022秋•平湖市期末）如图所示，小朋友从塑料滑梯上滑下，头发丝一根根竖起（ ）
A．摩擦过程中产生了新的电荷
B．小朋友和滑梯带同种电荷
C．头发丝竖起是因为同种电荷相互排斥
D．在潮湿环境中滑滑梯，“怒发冲冠”会更明显
【答案】C
【解答】解：AB．摩擦起电并不是创造了电荷而是电荷的转移，小朋友与滑梯摩擦起电，故AB错误；
C．小朋友的头发上会带上同种电荷（但不能确定是正电荷还是负电荷），头发会竖起来；
D．潮湿的空气可以导电，“怒发冲冠”会不明显。
故选：C。
7．（2022秋•婺城区期末）如图所示的小孩接触带电体后头发呈“爆炸”状。此时，该小孩头发上一定都带了（ ）
A．同种电荷B．异种电荷C．正电荷D．负电荷
【答案】A
【解答】解：小女孩接触带电体后头发呈“爆炸”状，说明头发带同种电荷相互排斥所致。
故选：A。
8．（2022秋•青田县期末）如图所示，科技馆内的静电金属球使女孩的头发竖起，下列说法错误的是（ ）
A．女孩的头发带有同种电荷
B．静电金属球与女孩之间存在电子转移
C．女孩的头发竖起来是因为头发间相互吸引
D．女孩身体与大地之间必须用绝缘材料隔离
【答案】C
【解答】解：
科技馆内的静电金属球使女孩的头发竖起，说明女孩的头发带同种电荷相互排斥，C错误；
静电金属球使女孩的头发竖起，说明球和人之间存在电子转移；
因为人体是导体，所以女孩必须站在绝缘板上才能完成实验，故D正确；
故选C。
9．（2022秋•上虞区期末）如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电。用带电棒丙分别靠近甲、乙（ ）
A．B．
C．D．
【答案】D
【解答】解：由题知，甲带电；
A、图中，甲，则甲带负电；乙，则乙可能带负电，故A错误；
B、图中，则甲和乙都带正电；
C、图中，甲，则甲带正电；乙，则乙可能带负电，故C错误；
D、图中，甲，则甲带负电，则乙带正电。
故选：D。
三．判断物体是否带电及带电体性质的方法（共3小题）
10．（2022秋•杭州期末）用一根丝绸摩擦过的玻璃棒（带电）分别靠近轻质小球甲和小球乙，出现了如图所示的情况。则下列判断正确的是（ ）
A．甲球可能不带电B．乙球可能带正电
C．甲球一定带正电D．乙球一定带负电
【答案】C
【解答】解：丝绸摩擦过的玻璃棒带正电，玻璃棒与甲球排斥；玻璃棒与乙吸引，也可能不带电。
故选：C。
11．（2022秋•拱墅区期末）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带负电荷，下列判断正确的是（ ）
A．乙、丙两球一定带同种电荷
B．乙、丙两球一定带异种电荷
C．丙球可能带负电
D．丙球可能不带电
【答案】D
【解答】解：由图知，甲球与乙球靠近时相互排斥，根据同种电荷相互排斥可知；
甲球与丙球靠近时相互吸引，根据异种电荷相互吸引可知；但带电体能够吸引不带电的轻小物体；
综合分析可知，乙球带负电，也可能不带电。
故选：D。
12．（2022秋•滨江区期末）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（ ）
A．乙、丙两球一定带同种电荷
B．乙、丙两球一定带异种电荷
C．丙球可能不带电
D．丙球可能带正电
【答案】C
【解答】解：由图知，甲球与乙球靠近时相互排斥，根据同种电荷相互排斥可知；
甲球与丙球靠近时相互吸引，根据异种电荷相互吸引可知；但带电体能够吸引不带电的轻小物体；
综合分析可知，乙球带正电，也可能不带电，C正确。
故选：C。
四．电路的基本组成（共3小题）
13．（2022秋•椒江区期末）在柠檬中插入铜片和锌片，并用导线连接起来，就可使二极管发光，相当于电池的是（ ）
A．二极管B．柠檬
C．铜片和锌片D．铜片和锌片及柠檬
【答案】D
【解答】解：要使二极管工作，电路中必须有电源、锌片成为电源、锌片和柠檬相当于电池，铜片做电源正极。
故选：D。
14．（2022秋•嵊州市期末）如图所示将几个水果与发光二极管连接起来，二极管便发出了光。其中的水果相当于电路中的（ ）
A．导线B．电源C．开关D．用电器
【答案】B
【解答】解：
要使用电器工作，电路中必须要有电源，说明在这个的电路中水果能提供电压。
故选：B。
15．（2022秋•余杭区期末）锂电池无论在能量密度、寿命和环保性能上都具有很大的优势，是新能源汽车动力电池的首选。当给锂电池充电时，其相当于是电路元件中的（ ）
A．电源B．开关C．导线D．用电器
【答案】D
【解答】解：充电器给手机锂电池充电过程中，消耗电能，所以是将电能转化为化学能的过程；故D正确。
故选：D。
五．连接实物图（共1小题）
16．（2022秋•嵊州市期末）如图所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线1、2、3、4中，有一根导线接错了（ ）
A．导线1B．导线2C．导线3D．导线4
【答案】C
【解答】解：要探究并联电路的电流关系，所以应将两灯泡并联，所以需通过改动下面灯泡与负极相连的导线，导线3接错了。
故选：C。
六．串、并联电路的设计（共17小题）
17．（2022秋•杭州期末）车站“云防疫”闸机可以自动实现防疫码、身份证查验功能。当旅客健康码为黄色或者红色时，开关S1闭合，红灯L亮起报警。当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机M启动，挡板打开放行。以下电路设计符合要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：由题意可知，当出示的健康码为黄色或者红色时1闭合，红灯亮起，开关S2闭合，再刷身份证2闭合，电机M启动2、S3共同控制电动机；电动机与灯泡能各自独立工作是并联的2与红灯L在一条支路中；开关S2、S3、电动机串联在另一条支路中，根据选项可知。
故选：C。
18．（2022秋•嵊州市期末）如图为某品牌共享电动助力单车。使用前，市民可通过二维码扫码开锁。之后，转动按钮即开关S1闭合，电动机启动，助力车开始运行。在夜间行车时2行车灯亮起。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
【答案】D
【解答】解：经分析可知，电动机和行车灯并联。
A．由电路图可知2闭合时，会造成电源短路；
B．由电路图可知，它们不能独立工作；
C．由电路图可知1时行车灯亮、电动机不工作；
D．由电路图可知，且各有一个开关控制。
故选：D。
19．（2022秋•滨江区期末）某小区门禁系统能识别本小区车牌，自动闭合“智能”开关，使电动机通电拾起道闸，使电动机通电抬起道闸。光线较暗时“光控”开关自动闭合，提供照明。以下简化电路符合要求的是（ ）
A．B．
C．D．
【答案】A
【解答】解：根据题意可知，“智能”开关和“手动”开关都能使电动机通电抬起道闸，能各自独立控制电动机；
光线较暗时“光控”开关自动闭合，提供照明，这说明灯泡与电动机是并联的，分析各个选项可知。
故选：A。
20．（2022秋•玉环市期末）某电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到开关通断的作用，且不能出现短路：②滑片OP顺时针旋转时电流表的示数增大。符合以上设计要求的电路是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：A．根据电路图可知，电路短路，故A不符合题意；
B．根据电路图可知，接入电路的电阻增大，电路中电流变小；
C．根据电路图可知，接入电路的电阻减小，电路中电流变大；
D．根据电路图可知，因OA始终相连，故D不符合题意。
故选：C。
21．（2022秋•拱墅区期末）2022年7月1日起，杭州公交推出了“公交站点响应式停靠”的新举措，部分线路不再“站站停靠”。这些线路的公交车后门左、右扶杆上各装有一个相当于开关的按钮，铃声响起，提醒司机有乘客要下车。下列选项中（ ）
A．B．
C．D．
【答案】C
【解答】解：当乘客按下任一按钮，铃声都会响起、互不影响即为并联，由图示电路图可知，ABD不符合题意。
故选：C。
22．（2022秋•金东区期末）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）和光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，下列符合这种“智能”要求的电路图是（ ）
A．
B．
C．
D．
【答案】B
【解答】解：只有夜间且有人摸门把手时，锁孔旁的灯才亮，说明感应开关S1、光敏开关S2不能独立工作、即为串联，故B正确。
故选：B。
23．（2022秋•长兴县期末）如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关S1闭合），且将双手握住“手握感应片”（相当于开关S2闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：由电路图可知，
A、两开关串联共同控制显示屏，否则不工作；
B、两开关并联，故B不符合题意；
C、只闭合开关S1，显示屏能够工作；再闭合S2，会造成电源短路，故C不符合题意；
D、只闭合开关S3，显示屏能够工作；只闭合S2，显示屏不能工作，两个开关同时闭合，故D不符合题意。
故选：A。
24．（2022秋•永康市期末）指纹锁是目前应用比较广泛的智能锁具，通过“指纹”开关S1或者“密码”开关S2都能启动电动机运转，打开门锁。下列控制电路符合要求的是（ ）
A．
B．
C．
D．
【答案】D
【解答】解：由题知，指纹（S1）、密码（S2），只要其中一种方式识别成功，所以两个开关应并联后再与电动机串联在电源上。
故选：D。
25．（2022秋•长兴县期末）某校项目化学习小组利用所学知识设计了“高度显示计”，用于粗略测量山峰的海拔高度。以下是他们设计的电路图，图中R是气压传感器，R0是定值电阻，高度显示屏由电压表或电流表改装而成。设计要求：海拔越高，电表的示数越大（ ）
A．B．
C．D．
【答案】C
【解答】解：根据题意可知，气压传感器的阻值会随所受气压的增大而增大，外界的气压减小；
A、由图知，电压表测量电源的电压，电源电压不变，故A错误；
B、由图知，电压表测量气压传感器两端的电压，气压减小，根据串联电路的分压规律可知，即电压表示数变小；
C、由图知，电压表测量定值电阻R0两端的电压，高度升高时，气压传感器的阻值变小，根据欧姆定律可知，根据欧姆定律可知0两端的电压变大，即电压表示数变大；
D、由图知，电流表与R并联，电路是R6的简单电路，由欧姆定律可知电流表的示数不变。
故选：C。
26．（2022秋•余杭区期末）疫情防控期间，很多学校门口新增加了人脸识别测温系统。若人脸识别通过，则控制电路会闭合开关S1；若体温测量值在正常范围内，则会闭合开关S2，只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（ ）
A．B．
C．D．
【答案】B
【解答】解：只有当人脸识别通过、体温在正常范围都满足时，当人脸识别不通过或体温不正常时，这说明两个开关是相互影响的，由选项可知B正确。
故选：B。
27．（2022秋•临海市期末）小科设计了一个具有加热和保温功能的电热器模型，加热与保温的功率之比为3：1，其中R1＝10Ω、R2＝20Ω，若电源电压不变，则符合小科要求的电路图是（ ）
A．B．
C．D．
【答案】D
【解答】解：A．由电路图可知，R1与R2并联，电路的总电阻最小，电热器处于加热状态，
并联电路中各支路两端的电压相等，则电路的总功率P＝+＝+＝；
当只闭合上面开关时，电路为R1的简单电路，电热器处于保温状态＝，
所以加热与保温的功率之比P：P′＝：＝8：2；
B．由电路图可知，下面开关接R1时，电路的总电阻最小，电热器处于加热状态6时电热器处于保温状态，
所以加热与保温的功率之比P1：P2＝：＝：＝8：1；
C．由电路图可知2的简单电路，电路的总电阻最小，处于加热状态2与R2串联，处于保温状态，
所以加热与保温的功率之比P：P′＝：＝：＝5：2；
D．由电路图可知1的简单电路，电路的总电阻最小，处于加热状态4与R2串联，处于保温状态，
所以加热与保温的功率之比P：P′＝：＝：＝8：1。
故选：D。
28．（2022秋•椒江区期末）电水壶加热水至沸腾后，水蒸气推动蒸汽开关S1断开，指示灯熄灭，电热丝停止工作。为防止蒸汽开关失效时出现安全隐患2，在一定温度下断开，停止加热，指示灯熄灭。下列符合上述要求的是（ ）
A．B．
C．D．
【答案】A
【解答】解：根据题意可知，电水壶加热水至沸腾后1断开，指示灯熄灭，这说明开关S1能控制整个电路；
发热盘底部还有一个温控开关S7，在一定温度下断开，停止加热；这说明开关S2能控制整个电路；所以两个开关是串联在电路中的。
故选：A。
29．（2022秋•嘉兴期末）电吹风消耗电能的器件主要有电动机（）和电热丝（R）。其中只闭合S1吹冷风，S1、S2均闭合吹热风。如图所示的电路图中，符合要求的是（ ）
A．B．
C．D．
【答案】D
【解答】解：A.根据电路图可知，电阻与电动机串联1时，电动机没有电流经过，故A错误；
B.根据电路图可知，只闭合开关S1时，电动机被短路，故B错误；
C.根据电路图可知，只闭合开关S7时，会有电流经过电阻R，即此时没有风吹出；
D.根据电路图可知，电阻与电动机并联1在干路上，S2只控制电阻R。当只闭合开关S7时，有电流经过电动机。当两个开关都闭合时，即此时吹热风。
故选：D。
30．（2022秋•温州期末）为清理学校池塘水面上的落叶、浮萍等垃圾，学校项目化小组设计了如图所示的“水上垃圾收集器”：将塑料瓶去掉底部，外壁装上若干泡沫柱，装在瓶口的水泵将水从塑料瓶中往外泵出，同时瓶外的水会带动水面垃圾不断地从收集口流入瓶内。
能源优化设计。为践行节能减排思想，小组同学为收集器设计了两种供电方式：阳光充足时，利用太阳能蓄电池为水泵供电，可利用外接电源驱动水泵工作，这两种方式均能单独供电。则下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】B
【解答】解：根据题意可知，阳光充足时；当蓄电池电量不足时，这两种方式均能单独供电，是并联的，两个电源并联后再与水泵串联。
故选：B。
31．（2022秋•婺城区期末）在北京冬奥会开幕式上，400名演员挥动发光杆，发光杆先发出绿光代表“绿草”，另一个用来控制发出白光或绿光。如图哪个电路设计能实现这一效果（ ）
A．
B．
C．
D．
【答案】D
【解答】解：根据题意可知，发光杆一会发出绿光代表绿草，这说明两个灯泡可以独立工作；干路中有一个开关，所以这个开关是一个单刀双掷开关，D图正确。
故选：D。
32．（2022秋•台州期末）某同学设计了如图所示电路图，其中可用于“研究串联电路的特点”的是（ ）
A．B．
C．D．
【答案】A
【解答】解：“研究串联电路的特点”时，电路为串联电路；
A、该图中电流的路径只有一条，故A正确；
BCD、三个图中电流的路径有两条，故BCD错误。
故选：A。
33．（2022秋•仙居县期末）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，是串联在一起的，故A正确。
故选：A。
七．串联电路和并联电路的辨别（共1小题）
34．（2022秋•金东区期末）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A．一定并联B．一定串联C．可能串联D．无法判断
【答案】A
【解答】解：
如果一个开关断开，两盏灯都熄灭，可能是并联，只有一盏灯熄灭，则两灯一定并联。
断开客厅的灯后，书房的灯还可以工作发光，则两灯一定并联。
故选：A。
八．电路的动态分析（共10小题）
35．（2022秋•金东区期末）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表），激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小
B．通过R2的电流变大
C．电阻R1两端的电压变大
D．电阻R2两端的电压变大
【答案】C
【解答】解：A、两电阻串联1的电压，已知当有光照射时电阻变小1变大，故A错误；
B、由串联电阻的规律，由欧姆定律可知，故B错误；
CD、根据U＝IR可知，R7两端的电压变小，由于电源电压不变，则R1两端的电压变大，故C正确。
故选：C。
36．（2022秋•拱墅区期末）如图所示电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化（ ）
A．电压表示数不变，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数变大，电流表示数不变
D．电压表示数变大，电流表示数变大
【答案】B
【解答】解：由电路图可知，R1与R2并联，电压表测电源两端的电压，
因电源电压保持不变，所以，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，滑片移动时7的电流不变，滑动变阻器R2的滑片P向右滑动的过程中，接入电路中的电阻变大可知2的电流变小，因并联电路中干路电流等于各支路电流之和，干路电流变小；
综上所述，B正确。
故选：B。
37．（2022秋•嘉兴期末）在如图所示的电路中，电源电压保持不变，闭合开关S，则（ ）
A．灯泡亮度变暗，电流表示数变小
B．灯泡亮度变亮，电流表示数不变
C．灯泡亮度不变，电流表示数变小
D．灯泡亮度不变，电流表示数变大
【答案】C
【解答】解：当S闭合，P向右移动时、本支路的电流变小，亮度不变）。
故选：C。
38．（2022秋•嵊州市期末）小料设计了一种如图所示酒精测试仪的电路。图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，闭合开关S，当气敏元件所测酒精气体的浓度增大时（ ）
A．电压表示数变小
B．电压表与电流表示数比值变大
C．电流表示数变小
D．电压表与电流表示数比值不变
【答案】D
【解答】解：
由电路图可知，电阻R与气敏元件串联，电流表测电路中的电流；
AC、当气敏元件所测酒精气体的浓度增大时，串联电路的总电阻减小，由欧姆定律可知，即电流表示数变大；
因电阻R的阻值不变，电流I变大，电阻R两端电压变大，故A错误；
BD、根据欧姆定律可知，所以该比值不变，D正确。
故选：D。
39．（2022秋•婺城区期末）如图所示，将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中.闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置1、V2示数的变化量分别为ΔU1、ΔU2。下列说法正确的是（ ）
A．V1示数变大，V2示数不变
B．V1示数变大，ΔU1＞ΔU2
C．V2示数变小，V2示数和电流表示数之比不变
D．V2示数变大，V2示数和电流表示数之比变大
【答案】D
【解答】解：由图知：定值电阻和滑动变阻器串联，电压表V1测量定值电阻两端电压，电压表V2测量滑动变阻器两端电压，电流表测量电路电流。
A、定值电阻阻值不变，滑动变阻器接入电路电阻增大，电源电压一定，电路电流减小，根据U＝IR可知7与两端的电压变小，则V1示数变小；根据串联电路的电压规律可知，则V2示数变大，故A错误；
B、在串联电路中，所以ΔU8＝ΔU2，故B错误；
CD、根据R＝，V2示数和电流表示数之比为滑动变阻器接入电路中的电阻，滑动变阻器接入电路中的电阻变大8示数和电流表示数之比变大，故C错误。
故选：D。
40．（2022秋•仙居县期末）如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向右移动时（ ）
A．电流表示数变小，电压表示数变小，灯泡变亮
B．电流表示数变小，电压表示数变大，灯泡变暗
C．电流表示数变大，电压表示数变小，灯泡变暗
D．电流表示数变大，电压表示数变小，灯泡变亮
【答案】D
【解答】解：由电路图知，灯泡与滑动变阻器串联；
当滑片P向右移动时，滑动变阻器接入电路的阻值变小时，电源电压不变，即电流表示数变大；
滑动变阻器接入电路的阻值变小，滑动变阻器的分压变小；
由于电源电压不变，根据串联电路的电压关系可知，由P＝UI可知，灯泡变亮，D正确。
故选：D。
41．（2022秋•杭州期末）某同学做了一个如图所示的“魔法火焰“实验：加热铅笔芯时，小灯泡慢慢亮了起来！下列有关判断正确的是（ ）
A．电路总功率变大B．铅笔芯电阻变大
C．灯两端的电压变小D．小灯泡功率变小
【答案】A
【解答】解：温度影响导体的电阻，当他用一支燃着的蜡烛加热时，当用火焰加热时；灯泡慢慢亮起来了，电路中的电流变大了；根据U＝IR可知；电源电压是不变的，电路消耗的总功率变大；
综上所述，A正确。
故选：A。
42．（2022秋•杭州期末）如图所示的电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，有关变化判断正确的是（ ）
A．电压表示数变小，电流表示数不变
B．电压表示数不变，电流表示数变大
C．R1功率变小，R2功率变大
D．R1功率不变，电路总功率变小
【答案】D
【解答】解：由电路图可知，R1与R2并联，电压表测电源两端的电压，
因电源电压保持不变，所以，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，滑片移动时7的电流不变，根据P＝UI可知，R1功率不变；
滑动变阻器R2的滑片P向右滑动的过程中，接入电路中的电阻变大可知2的电流变小，根据P＝UI可知，R2功率变小；
因并联电路中干路电流等于各支路电流之和，所以，即电流表的示数变小，总功率变小；
综上所述，D正确。
故选：D。
43．（2022秋•余杭区期末）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，下列判断正确的是（ ）
A．物体质量越大，电子秤示数越大，电路中电流不变
B．物体质量越大，电子秤示数越小，电路中电流不变
C．物体质量越大，电子秤示数越大，电路中电流越大
D．物体质量越大，电子秤示数越小，电路中电流越大
【答案】A
【解答】解：由图可知，电阻R0、R串联，由于电压表的阻值很大，所以滑片P上下移动过程中；根据欧姆定律可知，所以电路中的电流不变；
由图可知，电压表测量滑动变阻器上端至滑片P之间电阻两端的电压，弹簧伸长越长，由于电路中的电流不变，滑动变阻器上端至滑片P之间电阻两端的电压就越大、B错误。
故选：A。
44．（2022秋•滨江区期末）如图所示电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是（ ）
A．电压表示数不变，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数变大，电流表示数不变
D．电压表示数变大，电流表示数变大
【答案】B
【解答】解：由电路图可知，R1与R2并联，电压表测电源两端的电压，
因电源电压保持不变，所以，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，滑片移动时8的电流不变，滑动变阻器R2的滑片P向右滑动的过程中，接入电路中的电阻变大可知2的电流变小，因并联电路中干路电流等于各支路电流之和，干路电流变小；
综上所述，B正确。
故选：B。
