浙江省八年级上学期科学期末试题汇编-4.2电流的测量（浙教版）

这是一份浙江省八年级上学期科学期末试题汇编-4.2电流的测量（浙教版），共35页。

A．0.25A，1.25AB．1.25A，0.25A
C．0.3A，1.5AD．1.5A，0.3A
2．（2022秋•温州期末）小明利用如图所示电路研究串联电路的电流特点。闭合开关，观察到L1比L2亮，则1、2、3三处的电流大小情况为（ ）
A．I1＞l2＞I3B．I1＝l2＝I3C．I1＜I2＜I3D．I1＝I2+I3
3．（2022秋•金东区期末）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是（ ）
A．0.3A 0.2AB．0.2A 0.3A
C．0.5A 0.3AD．0.5A 0.2A

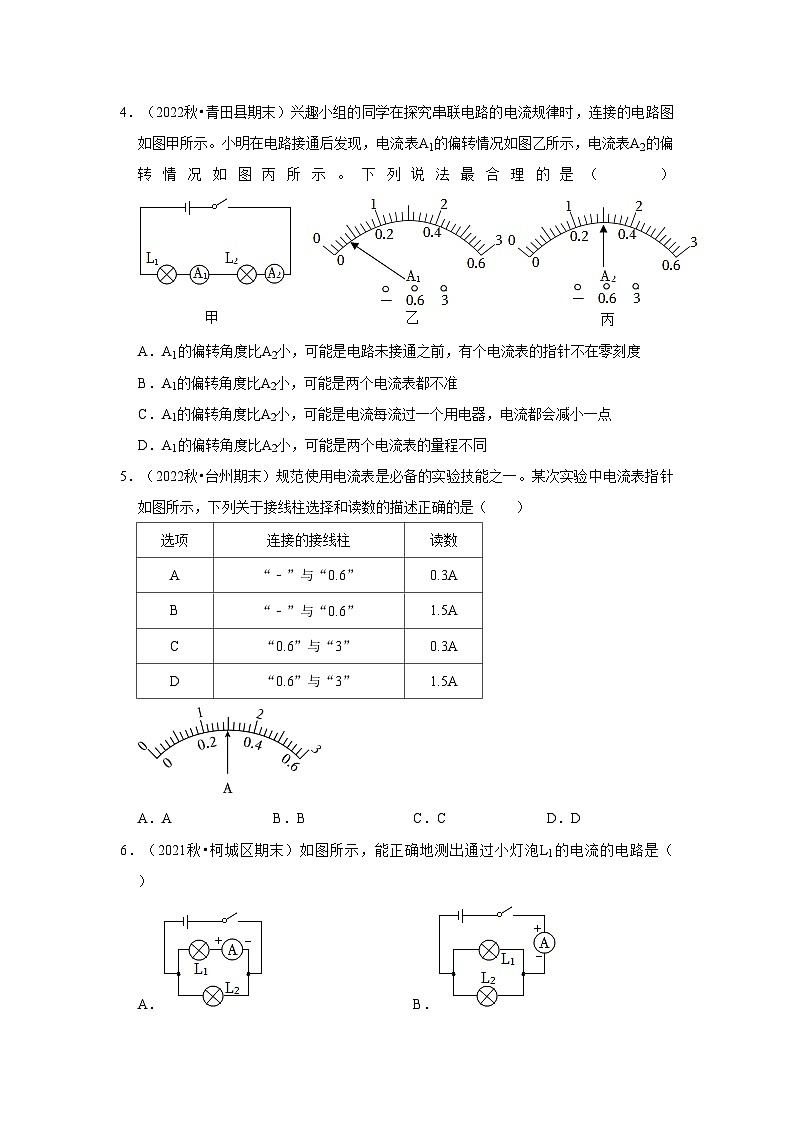

4．（2022秋•青田县期末）兴趣小组的同学在探究串联电路的电流规律时，连接的电路图如图甲所示。小明在电路接通后发现，电流表A1的偏转情况如图乙所示，电流表A2的偏转情况如图丙所示。下列说法最合理的是（ ）
A．A1的偏转角度比A2小，可能是电路未接通之前，有个电流表的指针不在零刻度
B．A1的偏转角度比A2小，可能是两个电流表都不准
C．A1的偏转角度比A2小，可能是电流每流过一个用电器，电流都会减小一点
D．A1的偏转角度比A2小，可能是两个电流表的量程不同
5．（2022秋•台州期末）规范使用电流表是必备的实验技能之一。某次实验中电流表指针如图所示，下列关于接线柱选择和读数的描述正确的是（ ）
A．AB．BC．CD．D

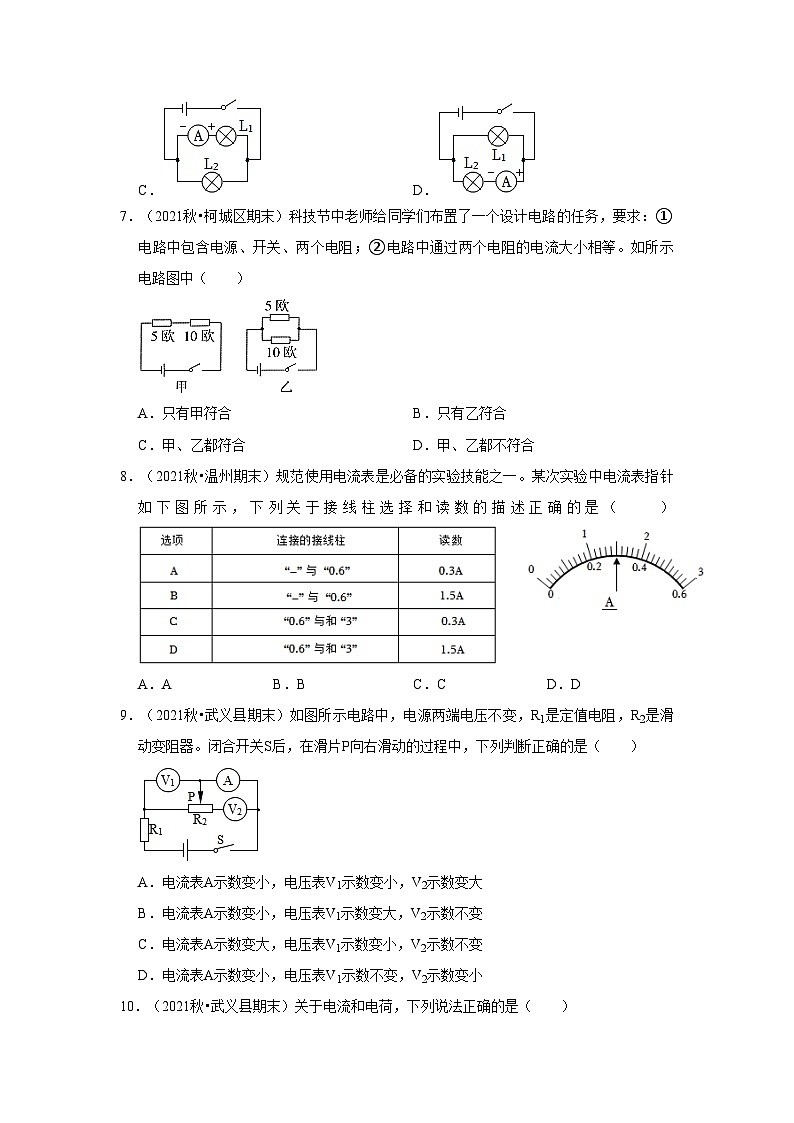

6．（2021秋•柯城区期末）如图所示，能正确地测出通过小灯泡L1的电流的电路是（ ）
A．B．
C．D．
7．（2021秋•柯城区期末）科技节中老师给同学们布置了一个设计电路的任务，要求：①电路中包含电源、开关、两个电阻；②电路中通过两个电阻的电流大小相等。如所示电路图中（ ）
A．只有甲符合B．只有乙符合
C．甲、乙都符合D．甲、乙都不符合
8．（2021秋•温州期末）规范使用电流表是必备的实验技能之一。某次实验中电流表指针如下图所示，下列关于接线柱选择和读数的描述正确的是（ ）
A．AB．BC．CD．D
9．（2021秋•武义县期末）如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（ ）
A．电流表A示数变小，电压表V1示数变小，V2示数变大
B．电流表A示数变小，电压表V1示数变大，V2示数不变
C．电流表A示数变大，电压表V1示数变小，V2示数不变
D．电流表A示数变小，电压表V1示数不变，V2示数变小
10．（2021秋•武义县期末）关于电流和电荷，下列说法正确的是（ ）
A．摩擦起电是电荷产生的过程
B．只有正电荷的定向移动才能形成电流
C．电荷只要移动就一定形成电流
D．自由电子定向移动的方向和电流方向相反
11．（2021秋•浦江县期末）如图所示，在探究并联电路中电流的规律时，小雨同学用电流表测出a、b、c三点的电流分别为Ia＝0.2A，Ib＝0.3A，Ic＝0.5A，在表格中记录数据后，下一步应该做的是（ ）
A．马上整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电流值
C．换不同规格的小灯泡，再测出几组电流值
D．立即改变电源电压，再测出几组电流值
12．（2021秋•嵊州市期末）如图所示的电路，闭合开关后，电流表测量的是（ ）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过电源的电流
D．通过灯L1和IL2的电流之和
13．（2021秋•椒江区期末）如图所示导体铸件，粗细两段的横截面积的关系是S1＝2S2．把该导体接入电路，则通过粗细两段导体的电流关系是（ ）
A．I1＝2I2B．2I1＝I2C．4I1＝I2D．I1＝I2
14．（2021秋•缙云县期末）下列4幅电路图中，电流表能测量L2的电流的是（ ）
A．
B．
C．
D．
15．（2021秋•余杭区期末）“未来科技”的四位同学画了如图四幅电路图，下列说法正确的是（ ）
A．图中两个小灯泡为串联关系
B．图中两个小灯泡为并联关系
C．图中闭合开关，两个小灯泡均能发光
D．图中闭合开关，两个小灯泡均能发光
16．（2021秋•金东区期末）如图所示四个电路图中，能正确测量通过L1电流的电路是（ ）
A．B．
C．D．
17．（2021秋•金东区期末）如图甲电路，闭合开关S后，两个灯泡都能发光1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1可以连接“﹣、0.6”接线柱
D．通过灯L1的电流为0.6A
18．（2021秋•义乌市期末）如图所示的实物连接图中，电流表A1和A2测的电流分别是（ ）
A．灯泡L1、灯泡L2B．干路、干路
C．干路、灯泡L2D．灯泡L1、干路
19．（2020秋•上虞区期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．闭合S1、S2中任意一个开关，都会有灯泡发光
C．开关S1、S2都闭合，灯泡L1和L2并联
D．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
20．（2020秋•长兴县期末）如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A．B．
C．D．
21．（2020秋•上城区期末）小陈连接了如图所示的电路，当开关S1和S2都闭合后，下列有关的分析正确的是（ ）
A．L1和L2串联，电流表A测通过L1的电流
B．L1和L2并联，电流表A测总电流
C．若再断开S1，则灯L1熄灭、灯L2亮
D．若再断开S2，则电流表示数不变
22．（2020秋•仙居县期末）如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两灯泡串联
B．电流表测的是L1的电流
C．电流表测的是L2的电流
D．电流表测的是总电流
23．（2020秋•滨江区期末）某同学按如图1所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图2甲、乙所示，下列说法中正确的是（ ）
A．灯泡L2中通过的电流是0.4A
B．灯泡L1中通过的电流是0.2A
C．灯泡L1中通过的电流是2A
D．灯泡L2中通过的电流是0.6A
24．（2020秋•台州期末）某电表接入电路时的情况，如图所示。下列说法正确的是（ ）
A．该表为电压表
B．该表示数为1.8安
C．使用时，该表应串联在被测的电路中
D．使用时，应使“一”接线柱与电源正极那端相连
25．（2020秋•东阳市期末）如图甲所示，当开关S闭合时，两只电流表的示数分别由乙、丙两图读得1中的电流是（ ）
A．0.8AB．0.16AC．0.52AD．1.3A
26．（2020秋•江干区期末）如图为金属导体中自由移动电荷的示意图，图中定向移动的是（ ）
A．自由电子B．正电荷C．分子D．原子
27．（2020秋•庆元县期末）科学课上，老师让同学们设计电路图，要求用电流表测量通过灯L1的电流。下列电路图正确的是（ ）
A．B．
C．D．
28．（2020秋•青田县期末）关于电路知识，下列说法中正确的是（ ）
A．在电路中，电源是把电能转化为其他形式的能的装置
B．电路通常是由电源、用电器、开关和导线组成的
C．用一个开关控制两灯同时亮，同时灭，两灯一定要串联
D．通电铜导线中的电流方向与该导线中自由电子定向移动的方向相同
29．（2020秋•鹿城区期末）在图甲所示的电路中，A1的示数为1.4A，A2的示数如图乙所示，下列判断正确的是（ ）
A．通过L2的电流为0.5AB．通过L1的电流为1.4A
C．通过L2的电流为1.4AD．通过L2的电流为2.5A
二．填空题（共8小题）
30．（2022秋•金东区期末）如图所示，用丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔片因带上 （选填“正”或“负”）电荷互相 而张开，瞬时电流方向是 （选填“由玻璃棒到验电器”或“由验电器到玻璃棒”）。
31．（2022秋•台州期末）伏打电堆是世界上首个发电器，1800年由意大利人伏打发明。某同学尝试自制伏打电堆，他将五角硬币和一元硬币各10枚依次堆叠，如图所示。两枚硬币与中间的小纸片相当于一节干电池。
（1）该电堆中各“电池”之间的连接方式为 。
（2）闭合开关，电流表正常工作，则伏打电堆中的一元硬币为 极。
（3）制作中需用50克溶质质量分数20%的食盐溶液浸泡小纸片，配制时应称取食盐 克。
32．（2021秋•德清县期末）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了摩擦起电现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，则汽车带的是 （选填“正”或“负”）电荷。
33．（2021秋•淳安县期末）在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了，两灯的连接方式是 （选填“串联”或“并联”），若电源电压为3V，两只灯泡的电阻均为10欧（不考虑温度对小灯泡电阻的影响） A。
34．（2021秋•丽水期末）如图所示，某同学发明了一辆集照明、健身为一体的自行车。骑行时灯泡会发光，骑行越快
（1）骑行时的自行车相当于电路中的 （元件名称）；
（2）为了测量电路中电流大小，可以在此电路中 一个电流表（选填“串联”或“并联”）。
35．（2021秋•金东区期末）小莹同学测量电流时，连接好电路，闭合开关，原因是电流表 ；断开开关，纠正错误后，再闭合开关，接下来的操作是：断开开关， 继续进行实验。
36．（2021秋•金东区期末）如图所示电路，R1＝10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时通过R1的电流为 A，R2的阻值为 Ω。
37．（2020秋•青田县期末）如图所示，开关S闭合后，发现A1、A2两个电流表的指针恰好偏转到同一位置，若通过L1的电流为1.6安，则电流表A1的示数是 安，电流表A2的示数是 安。
三．解答题（共1小题）
38．（2020秋•温州期末）干燥的秋冬季节，当手接触金属体时常会发生放电现象而缩回。图甲为手指、门把手上的电荷分布示意图，图乙为缩手反射模式图。
（1）手指触碰到门把手发生放电，产生的电流方向是人 门把手。（选填“→”或“←”）
（2）手指触碰后会立即缩回。完成该反射的神经中枢位于图乙中的 。（填字母）
（3）若图乙中仅d处损伤，其它部位正常，当手受到放电刺激时 。
浙江省八年级上学期科学期末试题汇编-4.2电流的测量（浙教版）
参考答案与试题解析
一．选择题（共29小题）
1．（2022秋•嘉兴期末）在如图所示的电路中，闭合开关后，两个电流表指针偏转均如图乙所示1和A2中的电流分别为（ ）
A．0.25A，1.25AB．1.25A，0.25A
C．0.3A，1.5AD．1.5A，0.3A
【答案】C
【解答】解：由图甲可知，电阻R1与R2并联，电流表A8测总电流，A1测R1电流。
根据并联电路的电流规律I＝I4+I2可知，A2的示数应大于A5的示数，而两电流表的指针指在同一位置2使用0～2A的量程时，分度值为0.1A，电流表A2使用0～0.5A量程，分度值为0.02A。
故选：C。
2．（2022秋•温州期末）小明利用如图所示电路研究串联电路的电流特点。闭合开关，观察到L1比L2亮，则1、2、3三处的电流大小情况为（ ）
A．I1＞l2＞I3B．I1＝l2＝I3C．I1＜I2＜I3D．I1＝I2+I3
【答案】B
【解答】解：根据串联电路的电流特点，该电路中各处的电流相等、2、3三处的电流大小相等3＝I2＝I3；故B正确。
故选：B。
3．（2022秋•金东区期末）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是（ ）
A．0.3A 0.2AB．0.2A 0.3A
C．0.5A 0.3AD．0.5A 0.2A
【答案】A
【解答】解：因为两灯泡并联，电流表A测干路的电流1测灯L1的电流，并联电路中干路电流等于各支路电流之和，
所以流过灯泡L2的电流：I2＝IA﹣IA1＝5.5A﹣0.2A＝0.2A。
故通过灯泡L8的电流是0.3A；通过灯泡L4的电流是0.2A；
故选：A。
4．（2022秋•青田县期末）兴趣小组的同学在探究串联电路的电流规律时，连接的电路图如图甲所示。小明在电路接通后发现，电流表A1的偏转情况如图乙所示，电流表A2的偏转情况如图丙所示。下列说法最合理的是（ ）
A．A1的偏转角度比A2小，可能是电路未接通之前，有个电流表的指针不在零刻度
B．A1的偏转角度比A2小，可能是两个电流表都不准
C．A1的偏转角度比A2小，可能是电流每流过一个用电器，电流都会减小一点
D．A1的偏转角度比A2小，可能是两个电流表的量程不同
【答案】D
【解答】解：图甲可知，灯泡L1与L2以及电流表A2、A2串联在电路中，根据串联电路的电流规律，A1的偏转角度比A8小，原因是两电流表选择的量程不同，A1选择0～4A量程，示数为0.3A，A7选择0～0.6A量程，示数也是0.3A，只有选项D符合题意。
故选：D。
5．（2022秋•台州期末）规范使用电流表是必备的实验技能之一。某次实验中电流表指针如图所示，下列关于接线柱选择和读数的描述正确的是（ ）
A．AB．BC．CD．D
【答案】A
【解答】解：电流表所选的量程是0～0.7A，每一小格是0.02A，根据指针的位置，故A正确；
电流表所选的量程是0～4A，连接接线柱“﹣”和“3”，根据指针的位置，“0.7”与“3”都是接线错误。
故选：A。
6．（2021秋•柯城区期末）如图所示，能正确地测出通过小灯泡L1的电流的电路是（ ）
A．B．
C．D．
【答案】C
【解答】解：
A、图中两灯泡并联1串联，且正负接线柱接反了1的电流，故A错误；
B、图中两灯泡并联，故B错误；
C、图中两灯泡并联7串联，正负接线柱接法正确；
D、图中两灯泡并联2串联，且正负接线柱接法正确2的电流，故D错误。
故选：C。
7．（2021秋•柯城区期末）科技节中老师给同学们布置了一个设计电路的任务，要求：①电路中包含电源、开关、两个电阻；②电路中通过两个电阻的电流大小相等。如所示电路图中（ ）
A．只有甲符合B．只有乙符合
C．甲、乙都符合D．甲、乙都不符合
【答案】A
【解答】解：根据图示可知，甲为串联电路，通过两个电阻的电流是相同的；
根据图乙可知，两个电阻并联，根据I＝，通过两个电阻的电流是不同的；
故A正确、BCD错误。
故选：A。
8．（2021秋•温州期末）规范使用电流表是必备的实验技能之一。某次实验中电流表指针如下图所示，下列关于接线柱选择和读数的描述正确的是（ ）
A．AB．BC．CD．D
【答案】A
【解答】解：电流表所选的量程是0～0.4A，每一小格是0.02A，根据指针的位置，故A正确；
电流表所选的量程是0～4A，连接接线柱“﹣”和“3”，根据指针的位置，故BD错误。
故选：A。
9．（2021秋•武义县期末）如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（ ）
A．电流表A示数变小，电压表V1示数变小，V2示数变大
B．电流表A示数变小，电压表V1示数变大，V2示数不变
C．电流表A示数变大，电压表V1示数变小，V2示数不变
D．电流表A示数变小，电压表V1示数不变，V2示数变小
【答案】B
【解答】解：
分析电路知：定值电阻R1与滑动变阻器R2串联，电流表测串联电流4测量滑动变阻器两端电压，电压表V2测量电流表两端电压。
滑片向右滑动过程中，R2接入电路电阻增大，因为串联电路导体两端电压与其阻值成正比7示数增大；R2接入电路电阻增大，R1不变，电路总电阻增大，所以电路电流减小；电压表V7与电流表并联，而电流表电阻为零2示数不变。
故选：B。
10．（2021秋•武义县期末）关于电流和电荷，下列说法正确的是（ ）
A．摩擦起电是电荷产生的过程
B．只有正电荷的定向移动才能形成电流
C．电荷只要移动就一定形成电流
D．自由电子定向移动的方向和电流方向相反
【答案】D
【解答】解：A、摩擦起电过程是得到和失去电子的过程，故A错误；
B、物理学中规定，故B错误；
CD、规定正电荷定向移动的方向为电流的方向，故C错误。
故选：D。
11．（2021秋•浦江县期末）如图所示，在探究并联电路中电流的规律时，小雨同学用电流表测出a、b、c三点的电流分别为Ia＝0.2A，Ib＝0.3A，Ic＝0.5A，在表格中记录数据后，下一步应该做的是（ ）
A．马上整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电流值
C．换不同规格的小灯泡，再测出几组电流值
D．立即改变电源电压，再测出几组电流值
【答案】C
【解答】解：一次实验的结果带有一定的偶然性，所以应改变实验条件，再进行几次测量。而改变改变电源电压；故ABD选项不可行。
故选：C。
12．（2021秋•嵊州市期末）如图所示的电路，闭合开关后，电流表测量的是（ ）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过电源的电流
D．通过灯L1和IL2的电流之和
【答案】A
【解答】解：如题图所示，L1、L2并联在电路中，电流表和L2在同一条支路上，因此电流表测量的是通过灯L2的电流。
故选：A。
13．（2021秋•椒江区期末）如图所示导体铸件，粗细两段的横截面积的关系是S1＝2S2．把该导体接入电路，则通过粗细两段导体的电流关系是（ ）
A．I1＝2I2B．2I1＝I2C．4I1＝I2D．I1＝I2
【答案】D
【解答】解：因两导体是串联在一起的，根据串联电路的电流特点可知，即I1＝I2。
故选：D。
14．（2021秋•缙云县期末）下列4幅电路图中，电流表能测量L2的电流的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：A、闭合开关S，故A错误；
B、闭合开关S，L2没有接入电路，且电源被短路；
C、闭合开关S，L1、L3并联，且电流表与L2在同一支路上，所以电流表是测量通过L2的电流，故C正确；
D、闭合开关S，L5、L2并联，且电流表与L1在同一支路上，所以电流表是测量通过L8的电流，故D错误。
故选：C。
15．（2021秋•余杭区期末）“未来科技”的四位同学画了如图四幅电路图，下列说法正确的是（ ）
A．图中两个小灯泡为串联关系
B．图中两个小灯泡为并联关系
C．图中闭合开关，两个小灯泡均能发光
D．图中闭合开关，两个小灯泡均能发光
【答案】D
【解答】解：
A、由图可知，电流的路径有两条，故A错误；
B、由图可知，电流的路径只有一条，故B错误；
C、图中闭合开关，只有一个灯泡发光；
D、图中闭合开关，两个小灯泡均能发光。
故选：D。
16．（2021秋•金东区期末）如图所示四个电路图中，能正确测量通过L1电流的电路是（ ）
A．B．
C．D．
【答案】C
【解答】解：A、电流表的正负接线柱接反了。
B、电流表串联在干路上，故B错误。
C、电流表和L1串联，电流从正接线柱流入，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，故电流表测量L2的电流，故D错误。
故选：C。
17．（2021秋•金东区期末）如图甲电路，闭合开关S后，两个灯泡都能发光1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1可以连接“﹣、0.6”接线柱
D．通过灯L1的电流为0.6A
【答案】B
【解答】解：
（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L5和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流；
（2）因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是3.6A，由图乙知1应选择7～3A的量程，连接“﹣，A1读数为7.5A，
则通过L1的电流I7＝I﹣I2＝1.6A﹣0.6A＝4.9A，故ACD错误。
故选：B。
18．（2021秋•义乌市期末）如图所示的实物连接图中，电流表A1和A2测的电流分别是（ ）
A．灯泡L1、灯泡L2B．干路、干路
C．干路、灯泡L2D．灯泡L1、干路
【答案】C
【解答】解：由图可知，闭合开关，为并联电路1接在干路中，测量干路的电流2与灯泡L3串联在支路中，测量通过灯泡L2的电流。
故选：C。
19．（2020秋•上虞区期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．闭合S1、S2中任意一个开关，都会有灯泡发光
C．开关S1、S2都闭合，灯泡L1和L2并联
D．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
【答案】C
【解答】解：
A、开关S1闭合、S2断开，电源外部电流从电源正极流出7、电流表、L2，回到电源负极，电流流向为d→c→b→a；
B、若闭合S2，干路开关S3断开，两灯都不亮；
C、开关S1、S2都闭合，灯泡L2和L2并列连接在a、b两点间，故C正确；
D、开关S1、S3都闭合，两灯并联，不能确定通过灯泡L1的电流和通过灯泡L2的电流大小关系，故D错。
故选：C。
20．（2020秋•长兴县期末）如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A．B．
C．D．
【答案】C
【解答】解：A、由图示电路图可知，也没与L2串联，故不能测出小灯泡L2的电流，故A错误；
B、由图示电路图可知，不能测出通过小灯泡L2的电流，故B错误；
C、由图示电路图可知2串联，且电流从正极流入，测量通过小灯泡L2的电流，故C正确；
D、由图示电路图可知5串联，测量的是通过小灯泡L1的电流，不能测出通过小灯泡L2的电流，故D错误。
故选：C。
21．（2020秋•上城区期末）小陈连接了如图所示的电路，当开关S1和S2都闭合后，下列有关的分析正确的是（ ）
A．L1和L2串联，电流表A测通过L1的电流
B．L1和L2并联，电流表A测总电流
C．若再断开S1，则灯L1熄灭、灯L2亮
D．若再断开S2，则电流表示数不变
【答案】D
【解答】解：AB．由图知1、S2后，电流表A、L2在同一支路上，S2、L2在一个支路上，开关S2在干路上，则L1与L2并联，电流表A测L5的电流，故AB错误；
C．因为开关S1在干路上，所以若再断开S1，则灯L3、灯L2都熄灭，故C错误；
D．当开关S2断开时，L5所在支路断路，而L1所在支路电流不受影响，保持不变，故D正确。
故选：D。
22．（2020秋•仙居县期末）如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两灯泡串联
B．电流表测的是L1的电流
C．电流表测的是L2的电流
D．电流表测的是总电流
【答案】B
【解答】解：
由图知，两灯为并联1在一条支路上，电流表测的是通过L1的电流，故ACD错。
故选：B。
23．（2020秋•滨江区期末）某同学按如图1所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图2甲、乙所示，下列说法中正确的是（ ）
A．灯泡L2中通过的电流是0.4A
B．灯泡L1中通过的电流是0.2A
C．灯泡L1中通过的电流是2A
D．灯泡L2中通过的电流是0.6A
【答案】D
【解答】解：
由图可知，两只灯泡并联1测量干路电流，电流表A2测量L8的电流；由甲，乙为电流表A1，甲为电流表A2，
根据指针位置可知，甲表示数为6.4A1中通过的电流I7＝0.4A；乙表示数为2A；
根据并联电路中电流的规律可得，灯泡L2中通过的电流I2＝I﹣I2＝1A﹣0.4A＝0.6A，故D正确。
故选：D。
24．（2020秋•台州期末）某电表接入电路时的情况，如图所示。下列说法正确的是（ ）
A．该表为电压表
B．该表示数为1.8安
C．使用时，该表应串联在被测的电路中
D．使用时，应使“一”接线柱与电源正极那端相连
【答案】C
【解答】解：
A、由图可知，说明该电表是电流表；
B、电流表选用的是小量程，示数为0.36A；
C、电流表在使用时，故C正确；
D、使用时，负接线柱流出，故D错误。
故选：C。
25．（2020秋•东阳市期末）如图甲所示，当开关S闭合时，两只电流表的示数分别由乙、丙两图读得1中的电流是（ ）
A．0.8AB．0.16AC．0.52AD．1.3A
【答案】D
【解答】解：由图知，闭合开关，首先经过电流表A1，然后分成两支：一支经L1回到负极，另一支经L7、电流表A2回到负极。所以两只灯泡并联1测量干路电流，A6测量L2支路电流。
因为并联电路干路电流等于支路电流之和，所以A1选择的是3﹣3A量程，示数是1.8A，A2选择的是0﹣7.6A量程，示数是0.6A；
通过L1的电流为1.4A﹣0.5A＝8.3A。
故选：D。
26．（2020秋•江干区期末）如图为金属导体中自由移动电荷的示意图，图中定向移动的是（ ）
A．自由电子B．正电荷C．分子D．原子
【答案】A
【解答】解：由图可知，金属导体中自由移动电荷从电源负极出发，金属导体是依靠自由电子的定向移动形成电流的，电流的方向与负电荷定向移动的方向相反，故图中定向移动的是自由电子。
故选：A。
27．（2020秋•庆元县期末）科学课上，老师让同学们设计电路图，要求用电流表测量通过灯L1的电流。下列电路图正确的是（ ）
A．B．
C．D．
【答案】A
【解答】解：A、电流表与灯L1串联，测的是灯L1的电流，故正确；
B、电流表与灯L8并联，灯L1被短路，故B错误；
C、电流表在干路上，故C错误；
D、电流表与灯L1串联，但正负接线柱接反了，故D错误。
故选：A。
28．（2020秋•青田县期末）关于电路知识，下列说法中正确的是（ ）
A．在电路中，电源是把电能转化为其他形式的能的装置
B．电路通常是由电源、用电器、开关和导线组成的
C．用一个开关控制两灯同时亮，同时灭，两灯一定要串联
D．通电铜导线中的电流方向与该导线中自由电子定向移动的方向相同
【答案】B
【解答】解：
A、在电路中，故A错误；
B、一般的电路是由电源、开关和导线组成；
C、开关在串联电路和并联电路的干路中都能控制所有用电器，两盏电灯之间可能是串联也可能是并联；
D、正电荷定向移动的方向为电流的方向，金属中的电流方向跟该导线中自由电子定向移动的方向相反。
故选：B。
29．（2020秋•鹿城区期末）在图甲所示的电路中，A1的示数为1.4A，A2的示数如图乙所示，下列判断正确的是（ ）
A．通过L2的电流为0.5AB．通过L1的电流为1.4A
C．通过L2的电流为1.4AD．通过L2的电流为2.5A
【答案】A
【解答】解：由图知，两灯泡并联，A1测干路中的电流，为1.4A；
A2测通过L2的电流，由图乙知，示数为4.5A，CD错误；
则通过L1的电流为I7＝I﹣I2＝1.5A﹣0.5A＝2.9A，B错误。
故选：A。
二．填空题（共8小题）
30．（2022秋•金东区期末）如图所示，用丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔片因带上 正 （选填“正”或“负”）电荷互相 排斥 而张开，瞬时电流方向是 由玻璃棒到验电器 （选填“由玻璃棒到验电器”或“由验电器到玻璃棒”）。
【答案】正；排斥；由玻璃棒到验电器。
【解答】解：丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱。带正电的玻璃棒接触不带电的验电器时，金属箔片因为失去电子而带正电荷。因为电流的方向与正电荷定向移动的方向相同。
故答案为：正；排斥。
31．（2022秋•台州期末）伏打电堆是世界上首个发电器，1800年由意大利人伏打发明。某同学尝试自制伏打电堆，他将五角硬币和一元硬币各10枚依次堆叠，如图所示。两枚硬币与中间的小纸片相当于一节干电池。
（1）该电堆中各“电池”之间的连接方式为 串联 。
（2）闭合开关，电流表正常工作，则伏打电堆中的一元硬币为 正 极。
（3）制作中需用50克溶质质量分数20%的食盐溶液浸泡小纸片，配制时应称取食盐 10 克。
【答案】（1）串联；（2）正；（3）10。
【解答】解：（1）根据图示可知，每组小电池首尾相连；
（2）闭合开关后，电流表正常工作，因此一元硬币为正极；
（3）配制时应称取食盐质量为：50g×20%＝10g。
故答案为：（1）串联；（2）正。
32．（2021秋•德清县期末）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了摩擦起电现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，则汽车带的是 负 （选填“正”或“负”）电荷。
【答案】负。
【解答】解：
瞬间电流方向是由消除器流向汽车，则负电荷定向移动的方向是从汽车流向消除器。
故答案为：负。
33．（2021秋•淳安县期末）在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了，两灯的连接方式是 串联 （选填“串联”或“并联”），若电源电压为3V，两只灯泡的电阻均为10欧（不考虑温度对小灯泡电阻的影响） 0.15 A。
【答案】串联；0.15
【解答】解：（1）如图所示的方法连接，电流只有一条路径；
（2）两灯泡串联时的总电阻：R总＝10Ω+10Ω＝20Ω，
电路中的电流I＝＝＝0.15A，
因为在串联电路中电流处处相等，所以通过甲灯泡的电流也是3.15A。
故答案为：串联；0.15。
34．（2021秋•丽水期末）如图所示，某同学发明了一辆集照明、健身为一体的自行车。骑行时灯泡会发光，骑行越快
（1）骑行时的自行车相当于电路中的 电源 （元件名称）；
（2）为了测量电路中电流大小，可以在此电路中 串联 一个电流表（选填“串联”或“并联”）。
【答案】（1）电源；（2）串联。
【解答】解：（1）骑行时能给灯泡供电，所以自行车相当于电路中的电源；
（2）为了测量电路中电流大小，可以在此电路中串联一个电流表。
故答案为：（1）电源；（2）串联。
35．（2021秋•金东区期末）小莹同学测量电流时，连接好电路，闭合开关，原因是电流表 正负接线柱接反了 ；断开开关，纠正错误后，再闭合开关，接下来的操作是：断开开关， 换接0～0.6A的量程 继续进行实验。
【答案】见试题解答内容
【解答】解：连接好电路，闭合开关，说明电流表正负接线柱接反；
断开开关，纠正错误后，发现指针偏至图乙所示位置，说明所选的量程太大，换接0～0.8A的量程。
故答案为：正负接线柱接反了；换接0～0.5A的量程。
36．（2021秋•金东区期末）如图所示电路，R1＝10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时通过R1的电流为 0.3 A，R2的阻值为 15 Ω。
【答案】0.3；15。
【解答】解：
（1）由电路图可知，只闭合S1时，电路为R1的简单电路，电流表测电路中的电流，
由I＝可得2R1＝0.3A×10Ω＝3V；
（2）S1、S7均闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，此时通过R8的电流仍为0.3A不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过R6的电流：I2＝I﹣I1＝8.5A﹣0.7A＝0.2A，
因并联电路中各支路两端的电压相等，
所以，由I＝4的阻值：
R2＝＝＝15Ω。
故答案为：6.3；15。
37．（2020秋•青田县期末）如图所示，开关S闭合后，发现A1、A2两个电流表的指针恰好偏转到同一位置，若通过L1的电流为1.6安，则电流表A1的示数是 2 安，电流表A2的示数是 0.4 安。
【答案】2；0.4。
【解答】解：电路图可知，灯L1和L2组成并联电路，电流表A3测干路的电流，电流表A2测通过灯L2的电流；
因为并联电路干路电流等于支路电流之和，且两个电流表的指针所指位置相同5的量程是0～3A，分度值是2.1A2的量程是3～0.6A，分度值为2.02A，
A1 A2两只电流表的指针恰好偏转到同一位置，则大量程正好是小量程的2倍，
电流表A2示数，即通过灯L2的电流为I4，
则干路的电流I＝I1+I2，即7.6A+I2＝7I2；
解得I2＝5.4A；
电流表A1的示数，即通过干路的电流：I＝2I2＝5×6.4A＝2A。
故答案为：2；0.4。
三．解答题（共1小题）
38．（2020秋•温州期末）干燥的秋冬季节，当手接触金属体时常会发生放电现象而缩回。图甲为手指、门把手上的电荷分布示意图，图乙为缩手反射模式图。
（1）手指触碰到门把手发生放电，产生的电流方向是人 ← 门把手。（选填“→”或“←”）
（2）手指触碰后会立即缩回。完成该反射的神经中枢位于图乙中的 C 。（填字母）
（3）若图乙中仅d处损伤，其它部位正常，当手受到放电刺激时 不缩手有电击感 。
【答案】（1）←；（2）C；（3）不缩手有电击感。
【解答】（1）由图甲可知：人体带负电，门把手带正电当人体手指触碰到门把手时，由于电流的方向是正电荷移动的方向，电流方向由门把手传向人体；
（2）手指受到电刺激时会立即缩回，缩手反应属于低级反应；故选：C；
（3）d处为传出神经，d处损伤人会不缩手有电击感。
故答案为：（1）←；（2）C。选项
连接的接线柱
读数
A
“﹣”与“0.6”
0.3A
B
“﹣”与“0.6”
1.5A
C
“0.6”与“3”
0.3A
D
“0.6”与“3”
1.5A
选项
连接的接线柱
读数
A
“﹣”与“0.6”
0.3A
B
“﹣”与“0.6”
1.5A
C
“0.6”与“3”
0.3A
D
“0.6”与“3”
1.5A
