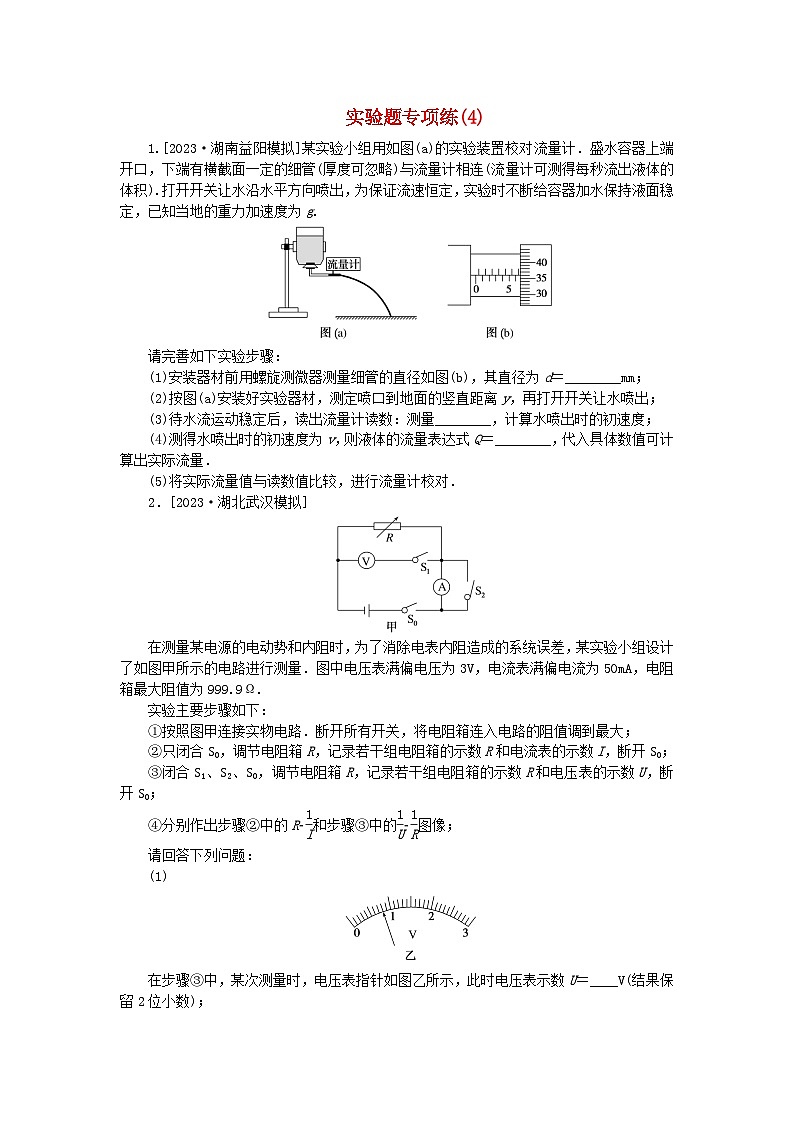

新教材2024高考物理二轮专题复习第三编高考夺分训练实验题专项练4（附解析）

这是一份新教材2024高考物理二轮专题复习第三编高考夺分训练实验题专项练4（附解析），共2页。试卷主要包含了9Ω，5mm＋0等内容，欢迎下载使用。

请完善如下实验步骤：
(1)安装器材前用螺旋测微器测量细管的直径如图(b)，其直径为d＝________mm；
(2)按图(a)安装好实验器材，测定喷口到地面的竖直距离y，再打开开关让水喷出；
(3)待水流运动稳定后，读出流量计读数：测量________，计算水喷出时的初速度；
(4)测得水喷出时的初速度为v，则液体的流量表达式Q＝________，代入具体数值可计算出实际流量．
(5)将实际流量值与读数值比较，进行流量计校对．
2．[2023·湖北武汉模拟]
在测量某电源的电动势和内阻时，为了消除电表内阻造成的系统误差，某实验小组设计了如图甲所示的电路进行测量．图中电压表满偏电压为3V，电流表满偏电流为50mA，电阻箱最大阻值为999.9Ω.
实验主要步骤如下：
①按照图甲连接实物电路．断开所有开关，将电阻箱连入电路的阻值调到最大；
②只闭合S0，调节电阻箱R，记录若干组电阻箱的示数R和电流表的示数I，断开S0；
③闭合S1、S2、S0，调节电阻箱R，记录若干组电阻箱的示数R和电压表的示数U，断开S0；
④分别作出步骤②中的R­eq \f(1,I)和步骤③中的eq \f(1,U)­eq \f(1,R)图像；
请回答下列问题：
(1)
在步骤③中，某次测量时，电压表指针如图乙所示，此时电压表示数U＝____V(结果保留2位小数)；
(2)若只用步骤②中的数据，电源电动势的测量值________真实值；若只用步骤③中的数据，电源电动势的测量值________真实值；(均选填“大于”“等于”或“小于”)
(3)根据测得数据，作出R­eq \f(1,I)和eq \f(1,U)­eq \f(1,R)图像如图丙所示，根据这两条图线求得电源电动势E＝________V，内阻r＝________Ω.(结果均保留3位有效数字)
实验题专项练（4）
1．解析：（1）直径为d＝6.5mm＋0.01mm×36.0＝6.860mm；
（3）待水流运动稳定后，读出流量计读数：测量液体的水平射程x，计算水喷出时的初速度；
（4）液体的流量表达式：Q＝Sv＝eq \f(1,4)πd2v
答案：（1）6.860mm （3）液体的水平射程x
（4）Q＝eq \f(1,4)πd2v
2．解析：（1）电压表的分度值为0.1V，需要估读到分度值的下一位，所以电压表的示数为0.80V；
（2）若只用步骤②中的数据，电源电动势的测量值等于真实值；若只用步骤③中的数据，电源电动势的测量值小于真实值；
（3）步骤②中，根据E＝I（R＋rA＋r）整理得R＝Eeq \f(1,I)－（r＋RA），则E＝k1＝eq \f(70－0,70－20)V＝1.40V，步骤③中，根据E＝U＋eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(U,RV)＋\f(U,R)))r，变形得eq \f(1,U)＝eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(r,E)))eq \f(1,R)＋eq \f(RV＋r,RVE)，则eq \f(r,E)＝eq \f(6－1,0.35)Ω/V＝eq \f(100,7)Ω/V，解得r＝20.0Ω
答案：（1）0.80 （2）等于 小于 （3）1.40 20.0
