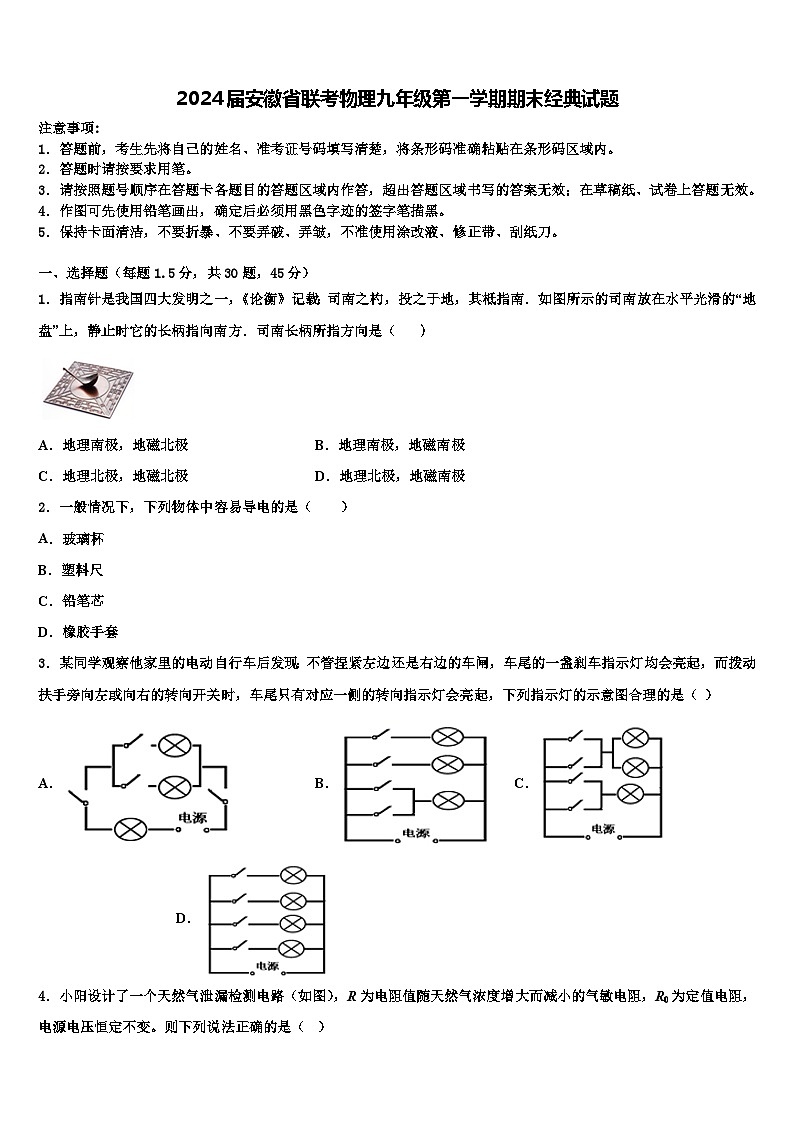

    2024届安徽省联考物理九年级第一学期期末经典试题第1页

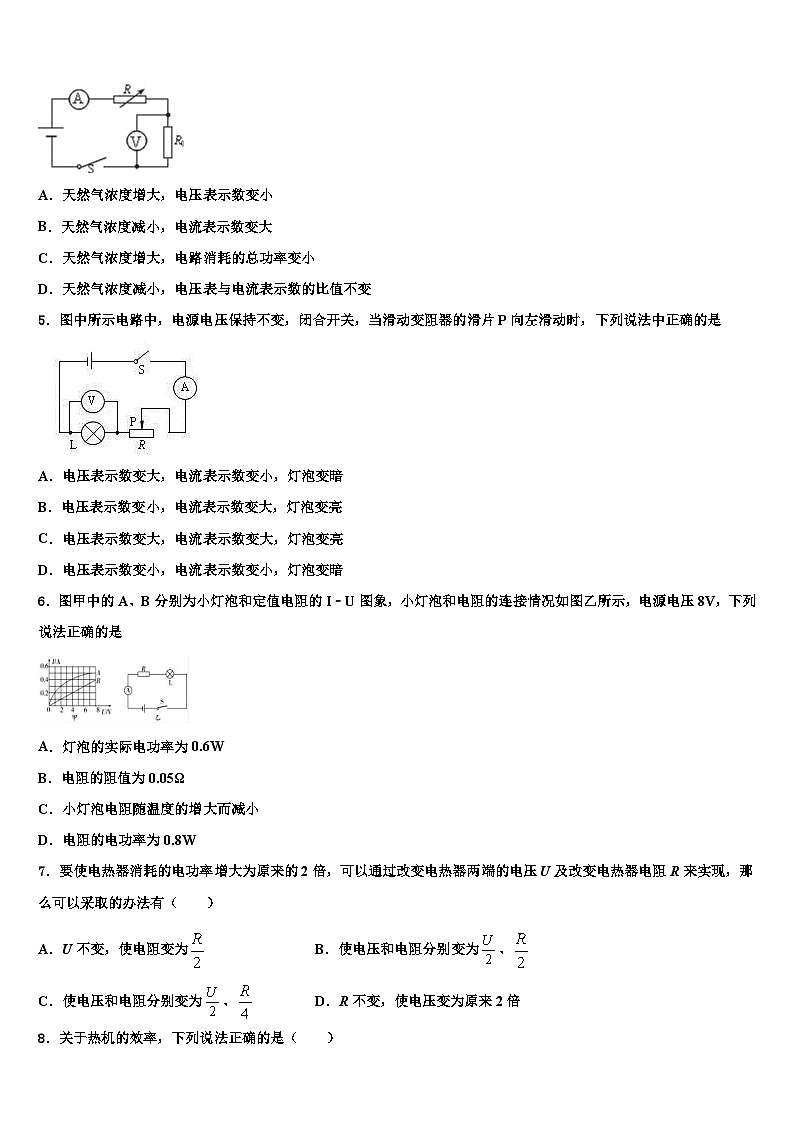

    2024届安徽省联考物理九年级第一学期期末经典试题第2页

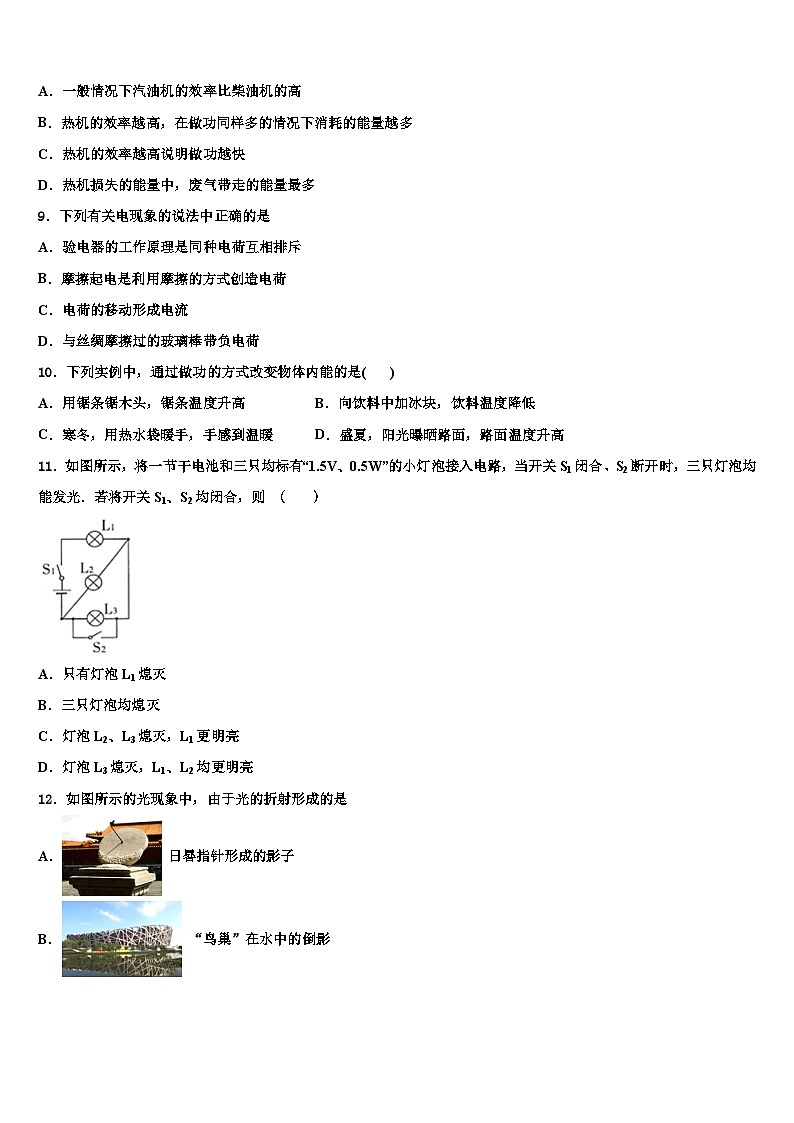

    2024届安徽省联考物理九年级第一学期期末经典试题第3页
    还剩20页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2024届安徽省联考物理九年级第一学期期末经典试题

    展开

    这是一份2024届安徽省联考物理九年级第一学期期末经典试题,共23页。试卷主要包含了答题时请按要求用笔,下列有关电现象的说法中正确的是等内容,欢迎下载使用。
    1.答题前,考生先将自己的姓名、准考证号码填写清楚,将条形码准确粘贴在条形码区域内。
    2.答题时请按要求用笔。
    3.请按照题号顺序在答题卡各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试卷上答题无效。
    4.作图可先使用铅笔画出,确定后必须用黑色字迹的签字笔描黑。
    5.保持卡面清洁,不要折暴、不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
    一、选择题(每题1.5分,共30题,45分)
    1.指南针是我国四大发明之一,《论衡》记载:司南之杓,投之于地,其柢指南.如图所示的司南放在水平光滑的“地盘”上,静止时它的长柄指向南方.司南长柄所指方向是( )
    A.地理南极,地磁北极B.地理南极,地磁南极
    C.地理北极,地磁北极D.地理北极,地磁南极
    2.一般情况下,下列物体中容易导电的是( )
    A.玻璃杯
    B.塑料尺
    C.铅笔芯
    D.橡胶手套
    3.某同学观察他家里的电动自行车后发现:不管捏紧左边还是右边的车闸,车尾的一盏刹车指示灯均会亮起,而拨动扶手旁向左或向右的转向开关时,车尾只有对应一侧的转向指示灯会亮起,下列指示灯的示意图合理的是( )
    A.B.C.D.
    4.小阳设计了一个天然气泄漏检测电路(如图),R为电阻值随天然气浓度增大而减小的气敏电阻,R0为定值电阻,电源电压恒定不变。则下列说法正确的是( )
    A.天然气浓度增大,电压表示数变小
    B.天然气浓度减小,电流表示数变大
    C.天然气浓度增大,电路消耗的总功率变小
    D.天然气浓度减小,电压表与电流表示数的比值不变
    5.图中所示电路中,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向左滑动时,下列说法中正确的是
    A.电压表示数变大,电流表示数变小,灯泡变暗
    B.电压表示数变小,电流表示数变大,灯泡变亮
    C.电压表示数变大,电流表示数变大,灯泡变亮
    D.电压表示数变小,电流表示数变小,灯泡变暗
    6.图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象,小灯泡和电阻的连接情况如图乙所示,电源电压8V,下列说法正确的是
    A.灯泡的实际电功率为0.6W
    B.电阻的阻值为0.05Ω
    C.小灯泡电阻随温度的增大而减小
    D.电阻的电功率为0.8W
    7.要使电热器消耗的电功率增大为原来的2倍,可以通过改变电热器两端的电压U及改变电热器电阻R来实现,那么可以采取的办法有( )
    A.U不变,使电阻变为B.使电压和电阻分别变为、
    C.使电压和电阻分别变为、D.R不变,使电压变为原来2倍
    8.关于热机的效率,下列说法正确的是( )
    A.一般情况下汽油机的效率比柴油机的高
    B.热机的效率越高,在做功同样多的情况下消耗的能量越多
    C.热机的效率越高说明做功越快
    D.热机损失的能量中,废气带走的能量最多
    9.下列有关电现象的说法中正确的是
    A.验电器的工作原理是同种电荷互相排斥
    B.摩擦起电是利用摩擦的方式创造电荷
    C.电荷的移动形成电流
    D.与丝绸摩擦过的玻璃棒带负电荷
    10.下列实例中,通过做功的方式改变物体内能的是( )
    A.用锯条锯木头,锯条温度升高B.向饮料中加冰块,饮料温度降低
    C.寒冬,用热水袋暖手,手感到温暖D.盛夏,阳光曝晒路面,路面温度升高
    11.如图所示,将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路,当开关S1闭合、S2断开时,三只灯泡均能发光.若将开关S1、S2均闭合,则 ( )
    A.只有灯泡L1熄灭
    B.三只灯泡均熄灭
    C.灯泡L2、L3熄灭,L1更明亮
    D.灯泡L3熄灭,L1、L2均更明亮
    12.如图所示的光现象中,由于光的折射形成的是
    A. 日晷指针形成的影子
    B. “鸟巢”在水中的倒影
    C.筷子在水面处“弯折”
    D. 手在墙上形成影子
    13.为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是
    A.手按开关,眼观电流表
    B.手移动变阻器的滑片,眼观电流表
    C.手移动变阻器的滑片,眼观电压表
    D.手移动变阻器的滑片,眼看小灯泡是否发光
    14.如图所示,是一种自动测定油箱内油面高度的装置,R是转动式变阻器,它的金属滑片P是杠杆的一端,下列说法正确的是
    A.R、R0在电路中是并联的
    B.油位越高,R0两端的电压越大
    C.油位越高,流过R的电流越小
    D.油量表是由电流表改装而成的
    15.如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪,其 原理是:将空心金属球放在通电的线圈上,电磁场在金属球表面产生涡流,涡流与磁场作用形成磁力,从而实现地球仪的悬空静止.地球仪悬空静止的原因是
    A.只受到磁力的作用B.由于惯性的作用
    C.没有受到重力的作用D.磁场的磁力和重力相互平衡
    16.如图所示的电路,闭合开关S,当滑片P向右移动过程中( )
    A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率变大
    17. “梁湖碧玉茶”是鄂州市梁子湖的特色农业品牌,曾在“中茶杯”全国名优茶评比中荣获特等奖.下列对于沏茶和品茶过程中情境的解释,正确的是
    A.沏茶时,杯内水面上方出现白雾,这是汽化现象
    B.沏茶时,玻璃杯的外壁上会出现小水珠,这是液化现象
    C.品茶时茶香四溢,这是一种升华现象
    D.品茶时茶香四溢,这说明了分子在不停地做无规则运动
    18.如图是四冲程汽油机的工作示意图,下列说法错误的是( )
    A.汽油机工作时各冲程的顺序依次为:丙、丁、甲、乙
    B.甲冲程中能量的变化为内能转化为机械能
    C.加润滑油减少各部件之间的摩擦,可以提高机械效率
    D.如果汽油能更充分燃烧,既能提高机械效率,也能提升汽油的热值
    19.如图所示的各电路图中,电流表和电压表的连接都正确的是( )
    A.B.
    C.D.
    20.下列物质中,在通常情况下属于导体的是( )
    A.玻璃、陶瓷、人体B.黑胶布、煤油、铅笔芯
    C.塑料尺、空气、橡胶棒D.水银、大地、石墨
    21.下列现象或装置,利用了电流热效应的是
    ①电视机后盖有许多小孔 ②电动机外壳上装散热片 ③白炽灯
    ④长期不用的电视机隔段时间通一次电 ⑤电脑机箱里装有小风扇 ⑥电暖手宝
    A.③④⑥B.①②⑤C.①②⑥D.②③⑥
    22.某种玫红色“感温变色油墨”在温度高于时将变为无色。如图所示,将该油墨分别均匀涂在初温相同的同种镍铬电阻丝绕制的定值电阻R1和R2表面(两电阻表面的油墨质量相同)。闭合开关,通电一段时间后电阻丝R2表面先变色。则( )
    A.通过R2的电流比R1小
    B.R2阻值比R1大
    C.R1、R2两端电压相同
    D.R2两端电压比R1小
    23.关于电阻,下列说法中正确的是
    A.导体的长度越长,电阻越大B.导体中的电流越小,电阻越大
    C.导体不接入电路中时,电阻为零D.电阻是导体的一种属性,与电压、电流大小无关
    24.在家庭电路中,下列情况不会引起空气开关跳闸的是( )
    A.开关中的两个线头相碰
    B.两孔插座中的两个线头相碰
    C.灯座中的两个线头相碰
    D.冬天,用电磁炉做饭时,同时使用多个大功率电暖器取暖
    25.如图所示,滑轮组在 10 s 内将重为 100 N 的物体匀速提升 3 m已知动滑轮重 25 N,不计绳重和摩擦,则( )
    A.绳子自由端移动的距离是 9 m
    B.利用滑轮组所做的有用功是 150 J
    C.滑轮组的机械效率是 80 %
    D.拉力的功率是 30 W
    26.一台组装齐全的直流电动机模型,接通电源后电动机不转,用手拨动一下转子后,线圈转子就正常转动起来,则它开始时不转的原因可能是( )
    A.线圈正好处于其平面与磁场方向垂直的位置
    B.电刷与换向器接触不良
    C.磁铁的磁性不强或线圈中的电流不够大
    D.线圈内部断路
    27.对下列物理量的认识中,最接近实际的是
    A.中学生的正常体温是41 ℃B.考试专用的中性笔长约10 dm
    C.一节新干电池的电压为1.5 VD.家用电风扇的额定功率约2000 W
    28.在图所示的电路中,电源电压保持不变,R1=4Ω,R2=8Ω,S闭合后电压表的示数为4V,则电源电压为( )
    A.4VB.6VC.8VD.12V
    29.下列说法正确的是( )
    A.由于水的比热容大,烧开水时,需要吸收更多的热量,要消耗更多的燃料
    B.用打气筒给自行车轮胎打气时主要是通过克服摩擦做功增加筒内气体的内能
    C.电荷移动形成电流,而且正电荷移动的方向规定为电流的方向
    D.通电导体在磁场中一定会受到磁场力的作用
    30.如图,某次拓展训练中,中学生小明沿钢管下滑,用3s的时间从A匀速滑至B,关于小明在AB段下滑过程的估算,最符合实际情况的是
    A.受到钢管的摩擦力约为1000N
    B.重力对他做功约为3000J
    C.克服摩擦力的功率约为400W
    D.下滑的速度约为2m/s
    二、填空题(每空1分,共10题,20分)
    31.如图所示,电源电压恒定不变,开关S由闭合至断开时,电压表示数________(选填“变大”“变小”或“不变”)。
    32.两盏灯连接在同一电路中,通过甲灯的电流为0.2A,通过乙灯的电流为0.3A,由此可知甲灯和乙灯是___________联的 (选填“串”或“并”),甲、乙两灯的电功率较大的是_______(选填“甲”或“乙”)
    33.小华分别用质量相等、初温相同的甲乙两种液体进行了放热实验,并用图象对实验数据进行了处理,如图所示。实验中,两液体在相同时间内放出的热量相等。分析图象可以得出______比热容较大(选填“甲”或“乙”)。
    34.如图为某轿车输出的能量与输入能量之间的关系图,该轿车的能量利用效率为_____,轿车刹车时,由于摩擦,轿车的机械能转化为地面、空气的_____能,这些能量不能自动地收集起来再次开动轿车,这说明能量的转化和转移具有_____。
    35.随着人民生活水平的不断提高,汽车走进很多家庭。小汽车的发动机是汽油机,汽油机工作时,将机械能转化为内能的是________冲程。小汽车用汽油做燃料,加油时能闻到汽油的气味,这是______现象。
    36.如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右移动时,电压表V2的示数将______(选填“变大”、“不变”或“变小”),电压表V1与电流表A示数的比值将______(选填“变大”、“不变”或“变小”)。
    37.电与磁的联系可以由三个重要实验所证实,这三个实验分别如图、如图、如图所示。
    (1)如图实验:①该实验证实了_____;②应用举例:_____。
    (2)如图实验:①该实验证实了_____;②应用举例:_____。
    (3)如图实验:①该实验证实了_____;②应用举例:_____。
    38.生活中许多现象都可以用我们所学的物理知识解释。例如,烧水煮鸡蛋是利用_____的方式改变鸡蛋的内能;冬季取暖用到的电炉子是利用_____效应工作的。
    39.如图甲所示的电路中,电源电压保持不变,R0为定值电阻,R为滑动变阻器.闭合开关S后,在移动滑片P的过程中,电流表的示数I与R的阻值关系如图乙所示,电压表的示数U与R的阻值关系如图丙所示,则R0的阻值为______Ω,电源电压为______V.
    40.如图所示是小红家的电能表,此时电能表的示数为______kW·h,当只有电视机处于待机状态,其它用电器均未接入电路时,电能表的转盘在5min内转动了1转,电视机待机时的功率为______W。
    三、实验题(每空1分,共2题,15分)
    41.小华同学在做“用电压表和电流表测电阻”的实验时,发现电压表已损坏,就重新设计了一个电路,并选用了一个阻值已知的定值电阻R0,连接成如图所示的实验电路。闭合开关后,她先将图中导线的C端接到电流表“-”接线柱上,电流表的示数为I1;然后将导线C端接到电流表“3”接线柱上,电流表的示数为I2,则定值电阻R0两端的电压为_____,通过Rx的电流为_____,Rx的阻值为_____。(用已知字母表示)
    42. (1)如图甲是奥斯特实验装置,接通电路后,观察到小磁针偏转,此现象说明了_____;断开开关,小磁针在_______的作用下又恢复到原来的位置,改变直导线中电流方向,小磁针的偏转方向发生了改变,说明了_______。
    (2)探究通电螺线管外部磁场分布的实验中,在嵌入螺线管的玻璃板上均匀撒些细铁屑,通电后________(填写操作法)玻璃板,细铁屑的排列如图乙所示,由此可以判断,通电螺线管外部的磁场分布与________周围的磁场分布是相似的,将小磁针放在通电螺线管外部,小磁针静止时________(N/S)极的指向就是该点处磁场的方向。如图丙所示的两个通电螺线管会相互________。
    四、计算题(每题10分,共2题,20分)
    43.小丽家新买了一台电热水器,下表是该热水器的一些技术参数。
    现将水箱中装满水,通电后正常工作40min,水温从25℃上升到45℃.在此过程中,求:
    (1)热水器中电热丝的电阻;
    (2)水箱中的水所吸收的热量[c水=4.2×103J/(kg·℃)];
    (3)热水器的效率;
    (4)若在用电高峰,电路中的实际电压为200V,这时热水器的实际功率为多大?(假设电阻不随温度变化)
    44.如图甲是一款可以缓解眼睛疲劳的电加热眼罩,图乙是它的内部简化电路图。电源电压恒为6V,R1和R2均为发热电阻。只闭合S1时为保温档,电功率为1.2W,同时闭合S1和S2为加热档,电功率为3W。求:
    (1)保温档工作时的电流是多少?
    (2)R2的阻值是多少?
    (3)若眼罩在加热档工作30min,产生的热量是多少?
    参考答案
    一、选择题(每题1.5分,共30题,45分)
    1、A
    【分析】指南针是根据磁体的指向性工作的,地球本身是一个巨大的磁体,地球周围的磁场叫做地磁场,地磁的南极在地理的北极附近,而地磁的北极在地理的南极附近.
    【详解】地球本身是一个大磁体,司南实质就是一块磁铁,在地球的磁场中受到磁力的作用,其静止时它的长柄指向南方,即地理上的南极;地理上的南极是地磁的北极,故BCD错误、A正确.
    故选A.
    【点睛】
    磁场是一种看不见摸不着的物质,是真实存在的,对于磁场的认识,我们是通过它对其他物体的作用来认识的.
    2、C
    【解析】容易导电的物体叫导体,不容易导电的物体叫绝缘体。
    【详解】A、玻璃杯是用玻璃做的,玻璃不容易导电,是绝缘体,故A错误;
    B、塑料尺是用塑料做的,塑料不容易导电,是绝缘体,故B错误;
    C、铅笔芯是用石墨做成,石墨容易导电,属于导体,故C正确;
    D、橡胶手套是用橡胶做的,橡胶不容易导电,是绝缘体,故D错误。
    故选C。
    3、B
    【详解】根据题意不管捏紧左边还是右边的车闸,车尾的一盏刹车指示灯均会亮起,说明左边的车闸与右边的车闸并联控制刹车灯,而拨动扶手旁向左或向右的转向开关时,车尾只有对应一侧的转向指示灯会亮起,说明转向开关向左或向右分别控制左边和右边的转向灯,符合题意的只有B,故答案选B.
    4、D
    【分析】由图可知两电阻串联,电压表测量R0两端的电压;电流表测量电路电流,由电阻的变化利用欧姆定律可求得电路中电流的变化及R0两端电压的变化。
    【详解】当天然气浓度增大时,气敏电阻的阻值将会减小,故由欧姆定律可得电路中电流增大,即电流表示数增大;
    A.由U0=IR0可知,定值电阻两端的电压会增大,即电压表的示数会增大,则A错误;
    B.当天然气浓度减小时,气敏电阻的阻值将会增大,故由欧姆定律可得电路中电流减小,即电流表示数减小,则B错误;
    C.根据P=UI可知,此时电路消耗的总功率变大,则C错误;
    D.根据欧姆定律知电压表与电流表示数的比值为R0的阻值,而R0为定值电阻,阻值不变,则D正确;
    故选D。
    【点睛】
    本题考查了电路的动态分析,涉及到欧姆定律和电功率公式的灵活应用,利用好“气敏电阻阻值随天然气浓度的增大而变小”是关键。
    5、C
    【详解】首先判断滑片向左移动时,滑动变阻器阻值的变化,根据欧姆定律判断电路中电流的变化,灯泡亮暗的变化,根据U=IR判断灯泡两端电压的变化.由图知,灯泡与滑动变阻器串联,当滑片向左滑动时,滑动变阻器的阻值变小,所以电路中的电流变大,电流表的示数变大,灯泡变亮;根据U=IR,灯泡两端的电压变大,电压表的示数变大.
    故选C.
    6、A
    【详解】A. 灯泡和定值电阻串联,电流相等,电压之和等于电源电压,由图甲知,当电流为0.3A时,灯泡两端电压为2V,定值电阻两端电压为6V,总电压为8V,则灯泡的实际功率:PL=ULI=2V×0.3A=0.6W,故A正确;
    B. 由A项数据可知,电阻的阻值:R===20Ω,故B错误;
    C.由图甲结合R=可知,灯泡两端的电压增大时,灯泡的电阻增大;此时灯泡的实际功率增大,灯丝温度也在升高,由此说明,灯丝的电阻随温度的升高而增大,故C错误;
    D. 电阻的功率:PR=URI=6V×0.3A=1.8W,故D错误.
    故选A.
    7、A
    【详解】A.U不变,使电阻变为,根据电功率公式可知
    即电热器消耗的电功率增大为原来的2倍,选项A符合题意;
    B.使电压和电阻分别变为、,根据电功率公式可知
    即电热器消耗的电功率减小为原来的,B项不合题意;
    C.使电压和电阻分别变为、,根据电功率公式可知
    即电热器消耗的电功率等于原来的,C项不合题意;
    D.R不变,使电压变为原来2倍,根据电功率公式可知
    即电热器消耗的电功率增大为原来的倍,D项不合题意。
    8、D
    【详解】A.一般情况下,柴油机的效率要高于汽油机的效率,故A错误;
    B.热机效率越高,有用功占燃料完全燃烧放出的热量的比值越大,所以在做功同样多的情况下消耗的能量越少,故B错误;
    C.热机效率越高,有用功占燃料完全燃烧放出的热量的比值越大,做功快说明功率大,热机效率和功率之间没有必然的联系,故C错误;
    D.在热机损失的能量中,废气带走的能量最多,故D正确。
    故选D。
    9、A
    【详解】A.验电器是通过观察金属箔片是否张开角度来检验物体是否带电的,金属箔片张开角度是由于同种电荷相互排斥造成的,故A正确;
    B.摩擦起电实质是电子在物体间发生了转移,不是创造了电荷,故B错误;
    C.电荷的定向移动才会形成电流,故C错误;
    D.与丝绸摩擦过的玻璃棒失去电子带正电,故D错误.
    10、A
    【详解】A中锯木头时,是通过做功的方法改变物体内能的,故A正确;而BCD都是通过热传递的方法改变物体内能的.
    11、C
    【解析】试题分析:一节干电池的电压为1.5V,三个灯泡的规格均为“1.5V、0.5W”,则每个灯泡的额定电压等于电源电压;由图可知,当开关S1闭合、S2断开时,L2、L3并联后再与L1串联,此时三只灯泡均能发光;由串联电路的电压特点可知,每个小灯泡的电压均小于1.5V;若将开关S1、S2均闭合,则灯泡L2、L3被短路,此时电路中只有灯泡L1,L1两端电压增大为1.5V,L1的实际功率增大,所以L1更明亮,故C正确,ABD错误;故应选C.
    【考点定位】电路的三种状态
    12、C
    【详解】A.日晷指针形成的影子,是由光的直线传播形成的,故A不符合题意;
    B.“鸟巢”在水中的倒影,属于平面镜成像,是由光的反射形成的,故B不符合题意;
    C.筷子在水面处“弯折”,属于光的折射现象,故C符合题意;
    D.手在墙上形成影子,是由光的直线传播形成的,故D不符合题意。
    13、C
    【详解】由于滑动变阻器的作用是调节灯两端的电压,故在用手调节滑动变阻器的滑片时,眼应观察电压表的示数的变化,当电压表达到额定电压时,再去观察电流表的示数及灯泡的亮度。故选C。
    14、B
    【解析】A.由图可知,R和R0在电路中是串联的,故A错误;
    BCD.由图可知,油量表和R0是并联的,故油量表是电压表;
    串联电路中电阻起分担电压的作用,电阻越大,其分担的电压越大;当油面越高时,浮子上升,滑片下移,滑动变阻器连入电路的电阻越小,则变阻器R分得的电压越小,R0两端的电压越大;根据串联电路的电阻R=R滑+R0可知,总电阻变小,由可知,电流会越大,故B正确,CD错误.
    15、D
    【详解】地球仪处于静止状态,属于平衡状态,它受到竖直向下的重力和向上的磁力,是一对平衡力,故选D
    16、C
    【详解】由图示电路图可知,滑动变阻器阻值全部接入电路,灯泡与滑动变阻器串联,电流表测电路电流,电压表测滑动变阻器右半部分电压;
    AB.当滑片向右移动过程中,电路总电阻不变,电源电压不变,由欧姆定律可知,电路电流不变,电流表示数不变,由于灯泡电流不变,灯泡实际功率不变,灯泡亮度不变,故AB错误;
    C.滑片向右移动过程,与电压表并联滑动变阻器阻值减小,电压表所测电压减小,电压表示数变小,故C正确;
    D.电路电流不变,电源电压不变,由P=UI可知,电路总功率不变,故D错误;
    故选C。
    17、D
    【详解】A、沏茶时,杯内水面上方出现白雾,是空气中的水蒸气遇冷凝结成的小水滴,属于液化现象,故A错误;
    B、沏茶时,玻璃杯的内壁上会出现小水珠,是热的水蒸气遇冷凝结成的小水滴,属于液化现象,故B错误;
    CD、茶香四溢是因为茶水的香味分子不停地做无规则的运动,扩散到空气中,故C错误、D正确.
    18、D
    【详解】甲中的两个气门都关闭,活塞下运动,所以为做功冲程,是内能转化机械能;乙中的排气门打开,进气门关闭,活塞向上运动,所以为排气冲程;丙中的进气门打开,排气门关闭,活塞向下运动,所以为吸气冲程;丁中的两个气门都关闭,活塞向上运动,所以为压缩冲程,是机械能转化为内能。
    A、四个冲程的正确顺序是丙丁甲乙,故A正确,不符合题意;
    B、甲为做功冲程,气体推动活塞做功,内能转化为机械能,故B正确,不符合题意;
    C、加润滑油减少各部件之间的摩擦,克服摩擦所做的额外功少,可以提高机械效率,故C正确,不符合题意;
    D、热值是燃料的特性,燃料燃烧是否充分,不能改变燃料的热值,故D错误,符合题意。
    故选D。
    19、B
    【详解】A.由于图中电流表与电阻并联,故A错误;
    B.图中电流表与电阻串联,电压表与电阻并联,且电流都是从正接线柱流入,负接线柱流出,故B正确;
    C.由于图中电压表与电阻串联,故C错误;
    D.图中电流表与电阻串联,电压表与电阻并联,但是电流表的正负接线柱接反了,故D错误。
    20、D
    【分析】容易导电的物体叫导体,不容易导电的物体叫绝缘体;常见的导体包括:人体、大地、各种金属、酸碱盐的溶液等;常见的绝缘体有陶瓷、玻璃、橡胶、油等;导体和绝缘体没有绝对的界限。
    【详解】A.玻璃、陶瓷、人体中,玻璃和陶瓷属于绝缘体,人体是导体,则A不符合题意;
    B.黑胶布、煤油、铅笔芯中,黑胶布和煤油属于绝缘体,铅笔芯的材料是碳,属于导体,则B不符合题意;
    C.塑料尺、空气、橡胶棒中,三者均属于绝缘体,则C不符合题意;
    D.水银、大地、石墨中,三者均易导电,属于导体,则D符合题意;
    故选D。
    【点睛】
    此题考查了导体与绝缘体的概念以及生活中常见的实例;生活中哪些物体为导体,哪些物体为绝缘体,属于识记的内容,比较简单。
    21、A
    【详解】①电视机的机壳上有许多小孔是为把各电器元件产生的热量及时散失掉.不符合题意.
    ②电流通过电机产生的热量是有害的,有许多散热片可以用来散热.不符合题意.
    ③家电长时间停用,隔一段时间应通电一次利用电热防止家电受潮,再次使用时被损坏.符合题意.
    ④白炽灯通电后发热发光,是利用电流的热效应工作的.符合题意.
    ⑤过多的热量会影响计算机的正常工作,机箱内有风扇,这都是为了散失热量.不符合题意.
    ⑥电暖手宝将电能转化为内能,利用了电流热效应工作的.符合题意.
    故选A.
    22、B
    【分析】(1)探究电流通过电阻产生的热量跟电阻阻值大小的关系,根据可知,应控制电流和通电时间相同;
    (2)转换法,通过观察两电阻丝表面的油墨变色先后反映电流通过电阻产生的热量多少。
    【详解】由电路图可知,R1、R2串联,根据串联电路的特点,通过两电阻丝的电流相同,一个开关控制电路,通电时间也相同,电阻丝R2先变色,说明电流通过电阻R2产生的热量更多,根据可知,R2>R1。再根据串联分电压的特点,R2两端的电压大于R1两端的电压,故选B。
    【点睛】
    理解焦耳定律的公式,知道探究电流通过电阻产生的热量跟电阻阻值大小的关系,就要控制电流和通电时间相同。
    23、D
    【详解】电阻是导体对电流的阻碍作用,是导体本身的一种性质;在不考虑温度的情况下,其大小与导体的材料、长度、横截面积有关,而与导体两端的A、导体的长度越长,电阻越大 ,没说明其他因素,故A错误;B、电阻是导体对电流的阻碍作用,是导体本身的一种特性;其大小与导体的材料、长度、横截面积有关,而与导体两端的电压、通过的电流无关,故BC错误;D正确.故选D.
    24、A
    【详解】A.若开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不会引起空气开关跳闸,故A项符合题意;
    B.若插座里的两个线头相碰,会导致电源短路,会导致电流过大,引起空气开关跳闸,故B项不符合题意;
    C.若灯座中的两个线头相碰,会导致电源短路,会导致电流过大,引起空气开关跳闸,故C项不符合题意;
    D.冬天,用电磁炉做饭时,同时使用多个大功率电暖器取暖,干路中的电流会过大,会引起空气开关跳闸,故D项不符合题意。
    故选A。
    25、C
    【解析】A.由图可知,n=2,则绳端移动的距离:

    故A不符合题意;
    B.利用滑轮组所做的有用功:

    故B不符合题意;
    C.不计绳子重和摩擦,绳端的拉力:

    拉力做的总功:

    滑轮组的机械效率:

    故C符合题意;
    D.拉力的功率:

    故D不符合题意;
    故选C。
    26、A
    【详解】用手拨动一下转子后,线圈转子就正常转动起来,这说明了电路没有断路,也没有接触不良,也不可能是磁铁的磁性不强或线圈中的电流不够大,只有可能是线圈正好处于其平面与磁场方向垂直的位置,相对的两边受力大小相等,方向相反,并处于同一条直线上,从而使线圈不能转动,故选A。
    27、C
    【详解】A.正常人的体温是37℃左右,A不符合题意;
    B.考试专用的中性笔长约为15cm左右,B不符合题意;
    C.一节新干电池的电压是1.5V,C符合题意;
    D.生活中家用电风扇的额定功率约为200W,D不符合题意.
    28、B
    【解析】由电路图知道,R1与R2串联,电压表测R2两端的电压,由于串联电路中各处的电流相等,所以,电路中的电流是:

    又因为串联电路中总电阻等于各分电阻之和,所以,电源的电压是:
    U=I(R1+R2)=0.5A×(4Ω+8Ω)=6V,
    故选B。
    29、A
    【详解】A.水的比热容大,在质量相同、升高相同温度时,需要吸收更多的热量,那么要消耗更多的燃料,A正确;
    B.打气筒给自行车轮胎打气时,主要是通过活塞压缩气体做功,使气体的内能增加,B错误;
    C.电荷的定向移动形成电流,把正电荷定向移动的方向规定为电流的方向,如果正电荷不是定向移动,那么这个方向不能规定为电流的方向,C错误;
    D.通电导体的电流方向如果与磁场方向平行,那么这导体是不会受到磁场力的作用,D错误。
    30、C
    【详解】A.小明的体重约为60kg,重力G约为600N,AB之间的距离约为2m,由于小明沿钢管匀速下滑,小明受到钢管的摩擦力和小明的重力平衡,故A不符合题意;
    B.重力对他做功约为

    故B不符合题意;
    C.由于小明受到摩擦力和重力平衡,克服摩擦力做的功等于重力对他做的功,则克服摩擦力的功率约为:

    故C符合题意;
    D. 下滑的速度约为

    故D不符合题意。
    二、填空题(每空1分,共10题,20分)
    31、变大
    【详解】由电路图可知,灯与串联,电压表与灯并联,当开关闭合时,电压表测灯两端的电压,根据串联电路分压可知,此时电压表的示数小于电源电压;当开关断开时,灯断路,电压表与灯串联形成闭合电路,此时,电压表显示电源电压,又电源电压恒定不变,故开关S由闭合至断开时,电压表示数变大。
    32、并 乙
    【详解】[1]通过甲、乙两灯泡的电流不相等,因串联电路的电流处处相等,所以两灯泡一定为并联。
    [2]并联电路中各个支路的电压相等,两个灯泡两端的电压
    U甲=U乙
    I甲<I乙
    由P=UI可知
    P甲<P乙
    所以乙的电功率较大。
    33、甲
    【详解】由可知,质量相等、初温相同的甲乙两种液体,相同时间内放出相同的热量,甲的温度变化小,则甲比热容较大。
    34、16% 内 方向性
    【详解】[1]由图知轿车输入的化学能为20000J,转化成的动能为3200J,故小轿车能量转化效率
    [2][3]刹车时,由于摩擦,轿车克服摩擦做功,轿车的动能转化为地面、空气的内能,这些能量不能自动地用来再次开动汽车,这说明能量的转化、转移具有方向性。
    35、压缩 扩散
    【详解】[1]汽油机的压缩冲程中,进气门和排气门都关闭,活塞向上运动,汽油和空气的混合物被压缩,压强增大,内能增大,温度升高,活塞运动的机械能转化为汽油和空气混合物的内能;
    [2]汽油分子在不停的做无规则运动,所以我们能闻到汽油的气味,这是一种扩散现象。
    36、变大 不变
    【详解】[1][2]由电路图可知,R1与R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,电流表测电路中的电流,当滑动变阻器的滑片P向右移动时,接入电路中的电阻变大,电路中的总电阻变大,
    ∵I= ,
    ∴电路中的电流变小,R1两端的电压变小,
    ∵串联电路中总电压等于各分电压之和,
    ∴R2两端的电压变大,即电压表V2的示数将变大,
    ∵电压表V1与电流表A示数的比值等于定值电阻R1的阻值,
    ∴电压表V1与电流表A示数的比值不变。
    37、通电导线周围产生磁场 电磁铁 通电导线在磁场中产生力的作用 电动机 闭合电路中的一部分在磁场中做切割磁感线运动时产生感应电流 发电机
    【解析】(1)图1实验中通电后小磁针发生偏转,能证明通电导体在其周围产生磁场,利用这个原理造出了电磁铁。
    (2)图2实验将导线放在磁铁中,观察通电后导体发生了运动,即通电导体在磁场中受到力的作用;利用这个原理造出了电动机。
    (3)图3实验将导线和电流表相连,发现导体运动时电流表内部产生电流,即闭合电路中的一部分导体在磁场做切割磁感线运动时产生感应电流;这是发电机的原理图。
    38、热传递 电流热
    【解析】[1]烧水煮鸡蛋,水的温度高,鸡蛋温度低,两者之间存在温度差,所以发生热传递,利用热传递的方式改变鸡蛋的内能;
    [2]电炉子工作时把电能转化为内能,是利用电流的热效应工作的。
    39、10 12
    【详解】由电路图可知,R与R0串联,电压表测R0两端的电压,电流表测电路中的电流,由图乙可知,滑动变阻器接入电路中的阻值R1=20Ω时,电路中的电流I1=0.4A,因串联电路中总电阻等于各分电阻之和,所以,由I=U/R可得,电源的电压:
    U=I1(R0+R1)=0.4A×(R0+20Ω),
    由图丙可知,滑动变阻器接入电路中的电阻R2=30Ω时,电压表的示数U0=3V,因串联电路中各处的电流相等,所以,电路中的电流:
    I2=U0/R0=3V/R0,
    电源的电压:
    U=I2(R0+R2)=3V/R0×(R0+30Ω),
    因电源的电压不变,所以,
    0.4A×(R0+20Ω)=3V/R0×(R0+30Ω),
    整理可得:
    0.4R02+5Ω×R0-90Ω=0,
    解得:
    R0=10Ω,R0=-22.5Ω舍去,
    电源的电压
    U=I1(R0+R1)=0.4A×(10Ω+20Ω)=12V
    40、4353.6 4
    【详解】[1]由图可知,电能表的示数为4353.6 kW·h;
    [2]电视机待机时消耗的电能
    W=kW·h,
    电视机待机时的功率为
    P==0.004kW=4W。
    三、实验题(每空1分,共2题,15分)
    41、I2R0 I1-I2
    【详解】[1]将导线C端接到电流表“3”接线柱上,R0与Rx并联,此时电流表测通过R0的电流I2,则定值电阻R0两端电压
    [2]由并联电路电压特点可知,电源电压是
    将导线C端接到电流表“-”接线柱上,R0与Rx并联,此时电流表测干路总电流I1,根据并联电路电流的特点得,通过Rx的电流为
    [3]Rx的阻值为
    42、通电导体周围存在磁场 地磁场 磁场方向与电流方向有关 敲打或敲击 条形磁体 N 排斥
    【分析】
    【详解】(1)[1]这是著名的奥斯特实验,实验中,开关闭合时,小磁针发生偏转,说明通电导体周围存在着磁场;
    [2]断开开关,小磁针在地磁场的作用下又恢复到原来的位置;
    [3]改变电流方向,小磁针的方向也发生了偏转,说明了产生的磁场方向也改变,即表明了通电导体周围的磁场方向与电流方向有关;
    (2)[4]由于周围铁屑会被磁化,但其与纸板的摩擦力太大,它不能自己转动,因此实验中轻敲玻璃板的目的是减小铁屑与玻璃板的摩擦,使铁屑受到磁场的作用力而有规律地排列;
    [5]由以上实验探究的结果是:通电螺线管外部磁场与条形磁体相似;
    改变螺线管中的电流方向,发现小磁针转动,南北所指方向发生了改变,可知通电螺线管外部磁场方向与螺线管中的电流方向有关;
    [6]将小磁针放在通电螺线管外部,小磁针静止时N极的指向就是该点处磁场的方向;
    [7]根据右手螺旋定则,左侧螺线管的右端为N极,右侧螺线管的左端为N极,同名磁极互相排斥,则两个通电螺线管会相互排斥。
    四、计算题(每题10分,共2题,20分)
    43、 (1)24.2Ω;(2)4.2×106J;(3)87.5%;(4)1652.9W
    【详解】(1)热水器的电阻
    R==24.2Ω
    (2)水吸收的热量
    Q吸=cm(t-t0)=4.2×103J/(kg·℃)×50kg×(45℃-25℃)=4.2×106J
    (3)消耗的电能
    W=Pt=2000W×2400s= 4.8×106J
    热水器的效率
    ×100%=87.5%
    (4)当电压为200V时,实际功率
    P实=1652.9W
    答:(1)热水器中电热丝的电阻是24.2Ω;
    (2)水箱中的水所吸收的热量是4.2×106J;
    (3)热水器的效率是87.5%;
    (4)若在用电高峰,电路中的实际电压为200V,这时热水器的实际功率为1652.9W。
    44、 (1) 0.2A;(2) 20Ω;(3) 。
    【详解】(1)由保温档功率为1.2W可得:

    (2)R2的阻值为:

    (3)产生的热量为:

    答:(1)保温档工作时的电流是0.2A;
    (2)R2的阻值是20Ω;
    (3)产生的热量是。
    型号
    FED—H50
    额定电压
    220V
    最大水量
    50kg
    额定功率
    2000W

    相关试卷

    安徽省潜山市2023-2024学年物理九年级第一学期期末经典模拟试题含答案:

    这是一份安徽省潜山市2023-2024学年物理九年级第一学期期末经典模拟试题含答案,共8页。试卷主要包含了关于电现象的说法正确的是等内容,欢迎下载使用。

    安徽省蒙城中学2023-2024学年九年级物理第一学期期末经典模拟试题含答案:

    这是一份安徽省蒙城中学2023-2024学年九年级物理第一学期期末经典模拟试题含答案,共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容,欢迎下载使用。

    安徽省池州市2023-2024学年九年级物理第一学期期末经典试题含答案:

    这是一份安徽省池州市2023-2024学年九年级物理第一学期期末经典试题含答案,共9页。试卷主要包含了如图所示的电路中,电源电压不变等内容,欢迎下载使用。

    • 精品推荐
    • 所属专辑
    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
