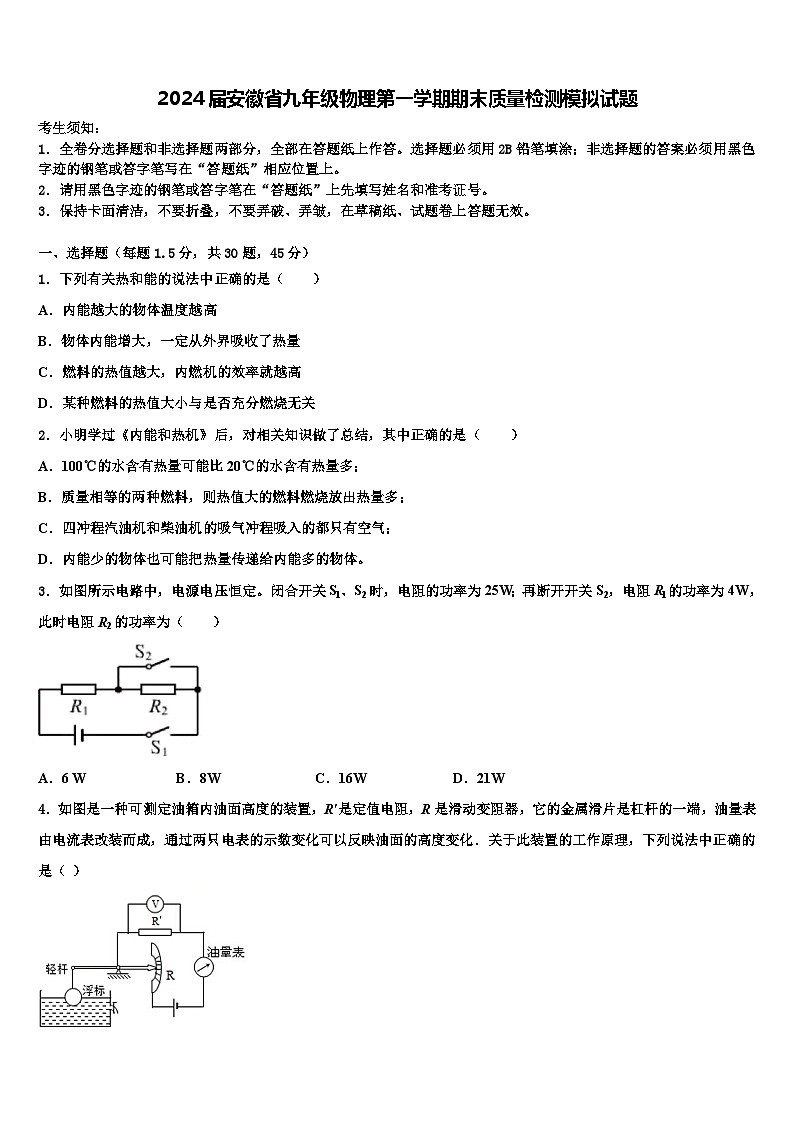

2024届安徽省九年级物理第一学期期末质量检测模拟试题
展开
这是一份2024届安徽省九年级物理第一学期期末质量检测模拟试题,共26页。
2.请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3.保持卡面清洁,不要折叠,不要弄破、弄皱,在草稿纸、试题卷上答题无效。
一、选择题(每题1.5分,共30题,45分)
1.下列有关热和能的说法中正确的是( )
A.内能越大的物体温度越高
B.物体内能增大,一定从外界吸收了热量
C.燃料的热值越大,内燃机的效率就越高
D.某种燃料的热值大小与是否充分燃烧无关
2.小明学过《内能和热机》后,对相关知识做了总结,其中正确的是( )
A.100℃的水含有热量可能比20℃的水含有热量多;
B.质量相等的两种燃料,则热值大的燃料燃烧放出热量多;
C.四冲程汽油机和柴油机的吸气冲程吸入的都只有空气;
D.内能少的物体也可能把热量传递给内能多的物体。
3.如图所示电路中,电源电压恒定。闭合开关Sl、S2时,电阻的功率为25W;再断开开关S2,电阻Rl的功率为4W,此时电阻R2的功率为( )
A.6 WB.8WC.16WD.21W
4.如图是一种可测定油箱内油面高度的装置,R′是定值电阻,R是滑动变阻器,它的金属滑片是杠杆的一端,油量表由电流表改装而成,通过两只电表的示数变化可以反映油面的高度变化.关于此装置的工作原理,下列说法中正确的是( )

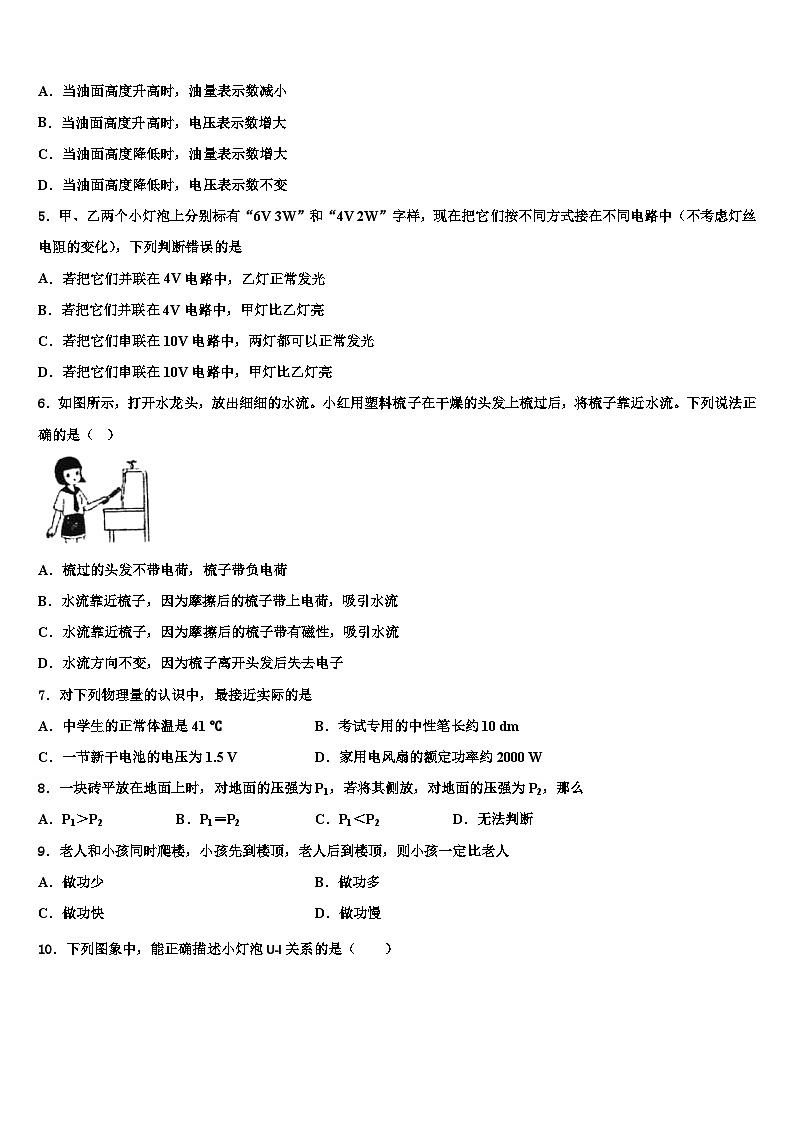

A.当油面高度升高时,油量表示数减小
B.当油面高度升高时,电压表示数增大
C.当油面高度降低时,油量表示数增大
D.当油面高度降低时,电压表示数不变
5.甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样,现在把它们按不同方式接在不同电路中(不考虑灯丝电阻的变化),下列判断错误的是
A.若把它们并联在4V电路中,乙灯正常发光
B.若把它们并联在4V电路中,甲灯比乙灯亮
C.若把它们串联在10V电路中,两灯都可以正常发光
D.若把它们串联在10V电路中,甲灯比乙灯亮
6.如图所示,打开水龙头,放出细细的水流。小红用塑料梳子在干燥的头发上梳过后,将梳子靠近水流。下列说法正确的是( )
A.梳过的头发不带电荷,梳子带负电荷
B.水流靠近梳子,因为摩擦后的梳子带上电荷,吸引水流
C.水流靠近梳子,因为摩擦后的梳子带有磁性,吸引水流
D.水流方向不变,因为梳子离开头发后失去电子
7.对下列物理量的认识中,最接近实际的是
A.中学生的正常体温是41 ℃B.考试专用的中性笔长约10 dm
C.一节新干电池的电压为1.5 VD.家用电风扇的额定功率约2000 W
8.一块砖平放在地面上时,对地面的压强为P1,若将其侧放,对地面的压强为P2,那么
A.P1>P2B.P1=P2C.P1<P2D.无法判断
9.老人和小孩同时爬楼,小孩先到楼顶,老人后到楼顶,则小孩一定比老人
A.做功少B.做功多
C.做功快D.做功慢

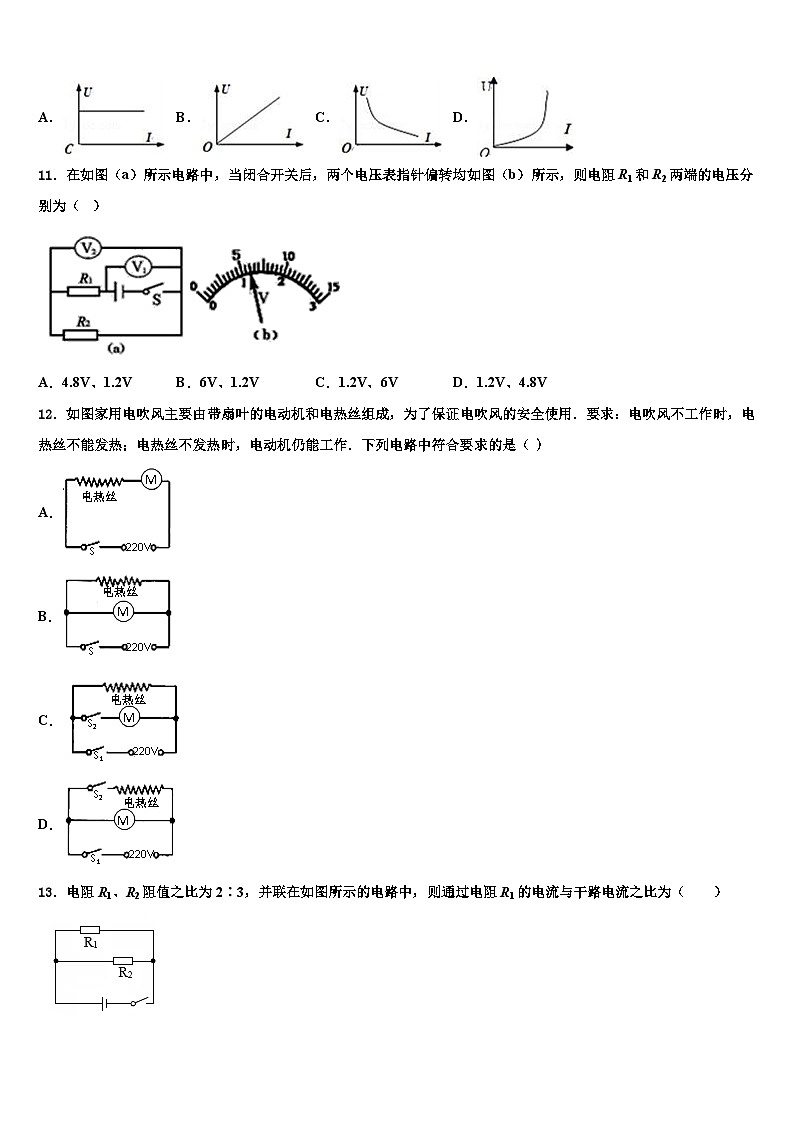

10.下列图象中,能正确描述小灯泡U﹣I关系的是( )
A.B.C.D.
11.在如图(a)所示电路中,当闭合开关后,两个电压表指针偏转均如图(b)所示,则电阻R1和R2两端的电压分别为( )
A.4.8V、1.2VB.6V、1.2VC.1.2V、6VD.1.2V、4.8V
12.如图家用电吹风主要由带扇叶的电动机和电热丝组成,为了保证电吹风的安全使用.要求:电吹风不工作时,电热丝不能发热;电热丝不发热时,电动机仍能工作.下列电路中符合要求的是( )
A.
B.
C.
D.
13.电阻R1、R2阻值之比为2∶3,并联在如图所示的电路中,则通过电阻R1的电流与干路电流之比为( )
A.3∶2B.2∶3C.5∶3D.3∶5
14.在晴朗干燥的冬日里,如果用塑料梳子梳干燥的头发,会发现头发越梳越蓬松,其主要原因是( )
A.梳头时,空气进入头发
B.头发和梳子摩擦后,头发带同种电荷相互排斥
C.梳子对头发有力的作用
D.梳头时,头发的毛囊会收缩
15.水的比热容比煤油的大. 如图,用规格相同的两试管分别装上质量相同的煤油和水,隔着石棉网同时对两试管加热. 图7中的哪一图线能反映该实验情况
A.B.C.D.
16.下列用电器中,利用电流热效应工作的是
A.计算器B.电热水壶C.收音机D.电冰箱
17.下列做法不符合安全用电要求的是( )
A.发生触电事故时,立即切断电源
B.用铜丝代替保险丝
C.使用试电笔时,手指不能碰到笔尖
D.使用冰箱时,电源插头插在三孔插座上
18.2019 年 1 月,全国第二届青年运动会滑雪比赛在我省大同进行。下图是赛场上滑雪运动员正在加速下滑时的情景,此过程中运动员
A.重力势能增加B.运动状态保持不变
C.动能保持不变D.相对地面是运动的
19.生活中当有人在你身边吸烟时,你会闻到烟味,这是因为 ( )
A.分子很小B.分子间有引力
C.分子间有斥力D.分子在不停地做无规则运动
20.某灯标有“220V 60W”字样,当灯丝中电流为0.2A时,此灯实际功率( )
A.等于60WB.等于220WC.小于60WD.大于60W
21.下列说法正确的是( )
A.电荷的移动形成电流
B.电路中有电压就一定有电流
C.把一根铜丝均匀拉长后电阻变小
D.长时间使用的手机发烫,是因为电流的热效应
22.如图,将塑料签字笔的笔尾在头发上摩擦后用细线挂起来,静止后,把带负电的橡胶棒靠近笔尾,观察到笔尾远离橡胶棒,则摩擦后的签字笔( )
A.带正电B.带负电C.与头发带同种电荷D.不带电
23.关于导体的电阻,下列说法中正确的是( )
A.通过导体的电流是0A时,电阻为0Ω
B.导体电阻与它两端的电压成正比,与通过它的电流成反比
C.粗细相同的导线,长的导线电阻一定较大
D.同种材料制成的长短一样的两条导线,细的电阻较大
24.把标有“220V,40W”和“220V,15W”的甲、乙两盏灯串联接在220V电压下,则下面分析正确的是
A.两盏灯的总功率等于55W
B.两盏灯的总功率大于15W小于40W
C.甲灯的实际功率大于乙灯的实际功率
D.乙灯的实际功率大于甲灯的实际功率
25.如下图所示的电路中,电源电压保持不变。开关S闭合,将滑动变阻器的滑片P向右移动的过程中,下列正确的是( )
A.电流表A1的示数变大,A的示数不变
B.电流表A的示数变大,电压表V的示数不变
C.电流表A1的示数不变,电压表V的示数不变
D.电流表A1的示数变小,A的示数变大
26.如图是用动滑轮运送建筑材料A的示意图,物体A重800N,动滑轮重180N,在卷扬机对绳子的拉力作用下,绳自由端在50s的时间里匀速竖直上升了20m。在这个过程中,动滑轮提升建筑材料A所做功为有用功,卷扬机对绳子的拉力F做功的功率为200W。则下列说法中正确的是
A.动滑轮的有用功是16000J
B.滑轮组的机械效率是80%
C.物体A的速度是0.4m/s
D.绳自由端的拉力是490N
27.POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示),在使用时,将带有磁条的信用卡在PS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )
A.B.
C.D.
28.对如图所示的三个电路,状态判断正确的是( )
A.甲断路、乙短路、丙通路B.甲通路、乙短路、丙短路
C.甲断路、乙通路、丙短路D.甲短路、乙断路、丙通路
29.下列不属于电学单位的是
A.欧姆B.瓦特C.帕斯卡D.焦耳
30.如图所示电路,电源电压不变,闭合开关S,当滑片P置于变阻器的B端时,电压表的示数为6V,在10s内定值电阻R1产生的热量为36J;当滑片P置于变阻器的中点时,电压表的示数变化了2V.下列结果正确的是
A.R1先后两次消耗的电功率之比为3:4
B.滑动变阻器R2的最大阻值为10Ω
C.电源电压为10V
D.R1的阻值为20Ω
二、填空题(每空1分,共10题,20分)
31.小李同学把桶掉到水里了,为了把桶拿上来,他使劲将水和桶拉了上来,则他对水做的功是_____,对桶做的功是_____(选填“总功”、“有用功”、“额外功”)。
32.如图所示,小王用两个相同的滑轮组(绳重和摩擦不计),分别将物重不同的两个物体匀速提高到相同高度,其中G1>G2,则所用的拉力F1_____F2;其机械效率η1_____η2。(选填“>”、“<”或“=”)
33.如图甲所示,滑动变阻器最大阻值是40Ω.闭合开关,移动滑动变阻器,其功率P与阻值R 的图像如图乙所示,则电源电压为_____V.当滑片滑至最右端时,通电10s,电流通过R1产生的热量是______J.
34.如图甲所示是通过灯泡和电阻的电流随电压变化关系的图像,将它们接入如图乙所示的电路中。当只闭合开关,小灯泡的实际功率为,则电源电压为______;再闭合开关,电流表的示数为______,电路消耗的总功率为______W。
35.小明把手放在喉咙处讲话,感觉喉头振动了,说明声音是由物体的_______产生的;花样游泳运动员,能潜在水中听到音乐,说明_______能够传声.
36.现探明中国南海海底有大量的可燃冰,已知可燃冰的热值比煤气的热值大得多,则完全燃烧相同质量的可燃冰和煤气,燃烧______放出的热量多.1kg的可燃冰,燃烧一半后,剩余可燃冰的热值________(选填“变大”“变小”或“不变”).
37.读数与作图题.
(1)如图甲所示电表的示数是_____;
(2)如图乙所示,标出通电螺线管的N、S极__________;
(3)如图丙所示,请用笔画线代替导线将三孔插座电灯和开关正确连入家庭电路__________.
38.现有L1“6V3W”和L2“6V9W”两只小灯泡,若将两灯泡串联接入电源电压为12V的电路中,假设灯泡电阻不变,________(选填“L1”、“L2”或“L1和L2”)灯不能正常发光.________(选填“L1”、“L2”)灯可能被烧毁.
39.通过A、B两个电路元件的电流与其两端电压的关系如下图所示。将A、B串联后接入电路,当通过的电流为0.2A时,A和B两端的总电压是_________V。将A、B并联后接入电路,当通过B的电流为0.2A时,A两端的电压是_________V。
40.如图所示,闭合开关S,发现电灯L1、L2均不亮,电流表示数为零,说明电路存在______故障,用电压表进行检测,发现b、c间电压为零,a、b和a、c间电压均为3V,则电路的故障是____.
三、实验题(每空1分,共2题,15分)
41.如图所示是小明做“观察水的沸腾”的实验装置。
(1)实验时,在烧杯上盖硬纸板的主要目的是_____。
(2)实验数据如下表所示。分析可知,水_____(选填“已经”或“还没有”)沸腾。
(3)常用温度计用酒精或水银制作而成,根据下表可知,本实验应选用_____(选填序号)制作的温度计。
(4)实验过程中,透明的烧杯壁上蒙上了一层“雾”,这是_____(填物态变化名称)的结果。
(5)实验结束后进行交流与评估时,所有小组测出水的沸点都低于100℃,这是由于_____(选填序号)导致的。
A.实验错误B.实验误差C.当地大气压小于1个标准大气压
42.物理兴趣小组的同学们想探究通过导体的电流与电压的关系,实验用具有:电源、电压表、电流表、滑动变阻器、规格不同的定值电阻,开关和导线等器材各若干供同学们选择,实验用电路如图a所示;
(1)图b是某组同学尚未完成连接的实物电路,请你用笔画线代替两根导线完成连接(连接不交叉),要求:滑动变阻器的滑片P向A移动,电压表示数变大。
(_____)
(2)正确连好电路闭合开关,发现电流表示数较大,电压表示数为零,则电路故障原因可能是_____。
A.电压表的量程选大了
B.电阻R0发生了短路
C.滑动变阻器发生了断路
D.滑动变阻器发生了短路
(3)他们排除障后继续实验,测得多组数据并在图c中作出I﹣U图象,根据图象得出结论:在电阻一定的情况下,通过导体的电流与导体两端的电压_____。
(4)该同学为了进一步探究电路的性质,他们选择了一个电压可调的电源进行实验,实验所用电路如图d所示,但电压表位置不详,电阻R1的阻值为8Ω,用滑动变阻器R2是“10Ω 2A和“5Ω 3A”的规格中的一个。若某次实验时两表到度盘上的指针位置如图e所示,此时滑动变阻器电路的阻值恰为最大值的一半,请发挥你的聪明才智,通过计算推测他们实验时所用滑动变阻器R2的规格为_____。
四、计算题(每题10分,共2题,20分)
43. “尊老爱幼是中华民族的优良传统!”冬天,小明用爸爸买的足浴桶(如图所示)盛好热水给爷爷泡脚,通过泡脚刺激足部的穴位、反射区和经络,从而达到养生的目的。小明查阅说明书知道,家中的足浴桶由加热系统和按摩系统两部分组成.其部分参数如表。小明在给爷爷泡脚的同时,估测足浴桶的加热效率。在足浴桶中加入的自来水,足浴桶正常加热后水温升高到。求:。
(1)足浴桶只启动按摩系统时,通过足浴桶的电流;
(2)足浴桶中的水吸收的热量;
(3)足浴桶的加热效率。
44.在图所示的电路中,电源电压保持不变,灯泡L1的电阻为10Ω,只闭合开关S1时,电流表的示数为0.4A.闭合开关S1、S2.时,电流表的示数变化了0.5A(假设灯泡电阻不随温度变化) 求:
(1)通过L2的电流.
(2)电源电压.
(3)灯泡L2的电阻.
参考答案
一、选择题(每题1.5分,共30题,45分)
1、D
【解析】A.内能与物体的质量、温度以及状态有关,因此不确定质量和状态时,温度高的物体内能不一定大,故A错误;
B.物体内能增大,可能是从外界吸收了热量.也可能是外界对物体做了功,故B错误;
C.用热值大的燃料,燃烧相同燃料可以放出更多的热量,但用来做有用功的能量不一定多,用来做有用功的能量与燃料完全燃烧产生的能量的比值不一定大,热机效率不一定得到提高,故C错误;
D.热值是由燃料本身特性决定的,与燃料是否充分燃烧无关,故D正确.故选D.
2、D
【详解】A.物体在热传递过程中,吸收或放出热量的多少叫热量,热量是一个过程量,不能用“含有”来修饰,故A错误;
B.由Q放=mq可知,质量相等的两种燃料,完全燃烧时,热值大的燃料放出的热量多,故B错误;
C.汽油机在吸气冲程中吸入的是汽油和空气的混合物,而柴油机吸入的是空气;故C错误;
D.发生热传递是因为物体间存在温度差,所以内能少的物体的温度可能比内能多的物体的温度高,所以内能少的物体可以把热量传递给内能多的物体,故D正确。
故选D。
3、A
【详解】闭合开关S1、S2时,电路中只有电阻R1在工作,所以此时R1两端的电压等于电源电压,根据有
=25W
当断开开关S2之后,R1和R2串联在电路中,这时设R1两端的电压为U1,根据串联电路中电压的特点可知,R2两端的电压U2=U电源− U1,则有
=4W
所以
==
所以=,R2两端的电压U2=U电源− U1=,两者串联,所以通过两个电阻的电流相同,根据,I相同,所以这时两电阻的电功率之比等于两电阻两端电压之比,所以
=
因为=4W,所以P2=6W,故选A。
4、B
【详解】AB. 定值电阻R′与滑动变阻器R串联,电压表测量定值电阻的电压,流量表测量电路中的电流,当油面高度升高时,浮标向上,滑动变阻器接入电路中的定值减小,电路中的电流增大,油量表示数增大,根据欧姆定律知定值电阻的电压增大,A错误,B正确;
CD.当油面高度降低时,接入电路中的滑动变阻器的阻值增大,电路中的总电阻增大,根据欧姆定律,电路中的电流减小,定值电阻两端的电压减小,CD错误。
故选B。
考点:变化电路
5、B
【详解】由P=UI可得,两灯泡的额定电流分别为:
;
两灯泡的电阻分别为:
;
AB.两灯泡并联在4V电路中时,因并联电路中各支路两端的电压相等,只有乙灯泡能正常发光,其实际功率为P乙实=P乙=2W;甲灯泡不能正常发光,其实际功率为:
,
所以乙灯比甲灯亮,故A正确,B错误;
CD.两灯泡串联在10V电路时,两灯的总电阻为:
R=R甲+R乙=12Ω+8Ω=20Ω,
此时电路中的电流为:
,
此时的电流与两灯泡的额定电流相等,所以,两灯泡可以同时正常发光;此时两灯实际功率都等于各自的额定功率,因为P甲>P乙,所以甲灯较亮,故C、D正确.
6、B
【详解】A.头发和梳子摩擦,一个失去电子带正电,另一个得到电子带负电,梳过的头发和梳子都带电荷,故A错误;
BCD.在干燥的头发上梳过的塑料梳子由于摩擦带了电。带电物体能吸引轻小物体。水流是轻小物体,故被带电的梳子吸引,故B正确、CD错误。
7、C
【详解】A.正常人的体温是37℃左右,A不符合题意;
B.考试专用的中性笔长约为15cm左右,B不符合题意;
C.一节新干电池的电压是1.5V,C符合题意;
D.生活中家用电风扇的额定功率约为200W,D不符合题意.
8、C
【解析】由题意可知,砖无论平放、侧放,其本身的重力都不变,也就是说砖对地面的压力都不变,根据压强公式,受力面积越小,压强越大。砖平放时的受力面积大于侧放时的受力面积,所以侧放时压强P2大。
9、A
【详解】老人的体重一定大于小孩的体重,但他们爬楼的高度相同,根据公式W=Gh可知小孩做功一定比老人做功少,由于爬楼时间未知,所以无法比较做功的快慢,故选A。
10、D
【详解】小灯泡电阻是变化的,当灯泡电压和电流增大时,实际功率变大,温度的升高电阻增大.
A.图像中灯泡电压不变,电流增大,根据说明灯泡电阻减小,不合理;
B.图像中灯泡电流与电压成正比,根据说明灯泡电阻不变,不合理;
C.图像中灯泡电流随电压减小而增大,根据说明灯泡电阻减小,不合理;
D.图像中灯泡电流随电压减小而减小,且电流减小比电压减小量大,根据说明灯泡电阻增大,合理.
11、A
【详解】由题中的电路图可知:V1测的是电源电压;V2测的是R2两端的电压,因为串联电路两端的总电压等于各部分电路两端的电压之和,所以电源电压大于R2两端的电压,即V1的示数应大于V2的示数;而两个电压表的指针偏转角度相同,所以V1选的量程应是0~15V,其分度值是0.5V,读数(即电源电压)为6V;V2选的量程应是0~3V,其分度值是0.1V,读数(即R2两端的电压)为1.2V,所以,电阻R1两端的电压为:
U1=U-U2=6V-1.2=4.8V,
故选A。
12、D
【解析】试题分析:串联电路中各用电器同时工作,因此电动机和电热丝为并联电路;又因为电动机不工作时,电热丝不能发热;电热丝不发热时,电动机仍能工作,因此电路中有总开关控制,电热也有相应的开关控制.A、电热丝和电动机串联,电动机不能够独立工作.不符合题意;B、电动机和电热丝并联连接,电路中只有一个总开关控制,开关闭合,电热丝和电动机同时工作,电动机无法独立工作.不符合题意;C、电动机和电热丝并联连接,S1控制整个电路,S2控制电动机;S1闭合,S2断开,只有电热丝工作,而电动机不工作.不符合题意;D、电动机和电热丝并联连接,S1控制整个电路,S2控制电热丝;S1闭合,S2断开,只有电动机工作,电热丝不工作;S1闭合,S2闭合,电动机和电热丝同时工作;S1断开,电动机和电热丝都不工作.符合题意.故选D.
考点:电路图设计.
13、D
【详解】由电路图可知,两个电阻并联,则通过电阻R1的电流为
干路电流为各支路电流之和,即
则
故选D。
14、B
【解析】用摩擦的方法使物体带电,叫做摩擦起电.电荷间的相互作用规律是:同种电荷相互排斥,异种电荷相互吸引.
【详解】在晴朗、干燥的冬日里,用塑料梳子梳干燥的头发时,头发与梳子摩擦而带电.由于头发带有同种电荷,同种电荷相互排斥,所以越梳越蓬松.
故选B.
15、C
【详解】从实验装置有可看出,两试管的加热情况相同,所以同样时间内,炼油和水吸收的热量相同.因为煤油的比热容小于水的比热容,所以煤油的温度升得比水高.故选C.
16、B
【解析】ACD、计算器、收音机、电冰箱工作时主要把电能转化为光能、声能和机械能,不是利用电流热效应工作的,故ACD不符合题意;
B. 电热水壶工作时主要把电能转化为内能,是利用了电流的热效应来工作的,故符合题意。
17、B
【分析】本题考查安全用电相关知识。
【详解】A.发生触电事故时,应当立即切断电源,再施救,A项符合安全用电要求,故A项不符合题意;
B.保险丝的作用是当电路中的电流过大时保险丝先熔断切断电路,保护电路,用铜丝代替保险丝,铜丝熔点高,不易熔断,B项不符合安全用电要求,故B项符合题意;
C.使用试电笔时,手指不能碰到笔尖,当手指碰金属笔尖时,会发生触电事故,C项符合安全用电要求,故C项不符合题意;
D.使用冰箱时,电源插头插在三孔插座上,使冰箱的金属外壳与大地相接,防止触电事故,D项符合安全用电要求,故D项不符合题意。
故选B。
18、D
【详解】AC.滑雪运动员从山顶加速下滑的过程中,运动员的质量不变,高度减小,重力势能减小;速度增大,动能增大,故AC错误;
B.滑雪运动员正在加速下滑,速度变大,所以运动状态发生了变化,故B错误。
D.滑雪运动员正在加速下滑,与地面间有了位置的变化,所以运动员是运动的,故D正确;
19、D
【解析】生活中当有人在你身边吸烟时,你会闻到烟味,这是因为分子在不停地做无规则运动,是扩散现象。
故选D。
20、C
【详解】由电功率公式可得
故C正确,ABD错误。
故选C。
21、D
【解析】A.电荷定向移动形成电流,缺少“定向”二字,故A错误;
B.电路中有电压时,要形成电流还必须保证电路通路,故B错误;
C.铜丝被均匀拉长之后,铜丝的横截面积变小,长度变长,则铜丝的电阻增大,故C错误;
D.因为手机电路中的元件有电阻,所以长时间使用后,由于电流的热效应会使得手机发热,故D正确。
22、B
【详解】用带负电的橡胶棒靠近摩擦过的塑料签字笔时,笔尾远离橡胶棒,即笔尾被排斥,说明塑料签字笔与橡胶棒带的是同种电荷,橡胶棒带负电,则塑料签字笔也带负电。
故选B。
23、D
【详解】A.导体的电阻是导体本身的一种性质,导体一定,则电阻一定,其大小与导体中是否有电流通过无关,故A错误;
B.导体的电阻可以通过导体两端的电压和导体中的电流来求解,但其大小是由导体的材料、长度、横截面积决定的,与电压和电流大小无关,故B错误;
C.导体的材料没有告诉,所以,长导线的电阻不一定比短导线的电阻大;若是同种材料粗细相同的导线,则长的电阻一定大,故C错误;
D.根据电阻的决定因素可知,导体的电阻与横截面积成反比,所以在材料长度相同的情况下,细的电阻较大,故D正确。
故选D。
24、D
【详解】AB.“220V,40W”的甲灯电阻
===1210
“220V,15W”的乙灯电阻
==3226.7
两盏灯串联后的总功率即电路总功率
P==11W15W
故AB错误;
CD.因为串联电流相等,甲灯电阻小,乙灯电阻大,根据公式P=I2R可知,甲灯的实际功率小,乙灯的实际功率大,故C错误,D正确;
25、C
【分析】本题考查动态电路中电表示数变化问题,首先分析电路的连接方式,电流表和电压表的测量对象,再根据欧姆定律和串并联电路电流电压关系分析求解。
【详解】由图可知电阻R1与滑动变阻器R并联,电压表测量电源电压,电流表A测量干路电流,电流表A1测量通过电阻R1的电流。将滑动变阻器的滑片P向右移动的过程中,滑动变阻器所接入的电阻变大,电路总电阻变大,则电流表A的示数变小,电阻R1阻值不变,则电阻R1所在支路电流不变,电流表A1示数不变;电压表测量电源电压,电源电压不变,则电压表示数不变。
A.电流表A1的示数不变,A的示数变小,故A项错误;
B.电流表A的示数变小,电压表V的示数不变,故B项错误;
C.电流表A1的示数不变,电压表V的示数不变,故C项正确;
D.电流表A1的示数不变,A的示数变小,故D项错误。
故选C。
26、B
【详解】A.动滑轮绕2段绳,物体上升的高度
h==10m,
动滑轮的有用功
W有=Gh=800N×10m=8000J,
故A错误;
B.动滑轮做的总功
W总=Pt=200W×50s=10000J,
动滑轮的机械效率
η==80%,
故B正确;
C.物体A的速度
v==0.2m/s,
故C错误;
D.绳自由端的拉力
F==500N,
故D错误。
27、C
【详解】带有磁条的信用卡在PS机指定位置刷一下,检测头的线圈中就会产生变化的电流,说明POS刷卡机读出信息原理是电磁感应现象。
A.如图反映通电导线周围存在着磁场,故A不符合题意;
B.如图电路中有电源,是通电导体在磁场中受力运动,故B不符合题意;
C.如图电路中没有电源,当闭合开关,闭合电路的一部分导体在磁场中进行切割磁感线运动时,导体中有感应电流产生,这是电磁感应,故C符合题意;
D.如图是一个电磁铁,说明电能产生磁,故D不符合题意。
28、A
【详解】甲图电路中,由于开关断开,所以是开路;乙图电路中,由于灯泡两端并联了一根导线,直接将电源正负两极相连,所以引起电源短路;丙图电路中处处连通,所以是通路,故只有A正确。
29、C
【解析】A、欧姆是电阻的国际单位;故A属于电学单位;
B、瓦特是电功率的国际单位;故B属于电学单位;
C、帕斯卡是力学中压强的国际单位;故C不属于电学单位;
D、焦耳是电功(电能)的国际单位;故D属于电学单位;
30、B
【分析】由电路图可知,当滑片P置于变阻器的B端时,定值电阻R1与滑动变阻器的最大阻值串联;当滑片P置于变阻器的中点时,定值电阻R1与滑动变阻器阻值的一半串联.(1)先根据串联电路的分压特点求出当滑片P置于变阻器的中点时电压表的示数,再根据串联电路的电压特点和欧姆定律表示出电源的电压以及电路中的电流,利用电源的电压不变得出等式即可得出R1和R之间的关系;再根据Q=I2Rt表示出在10s内定值电阻R1产生的热量,进一步得出R和R1的阻值,代入电源电压的表达式即可求出电源的电压;(2)根据和电阻之间的关系即可求出R1先后两次消耗的电功率之比.
【详解】由电路图可知,当滑片P置于变阻器的B端时,定值电阻R1与滑动变阻器的最大阻值串联;当滑片P置于变阻器的中点时,定值电阻R1与滑动变阻器阻值的一半串联.
根据串联电路的分压特点可知,当滑片P置于变阻器的中点时电压表的示数为6V−2V=4V;
因为串联电路的总电压等于各分电阻两端的电压之和,根据欧姆定律可得:U=I1R16V;;;,
电源的电压不变,则即,可得:R1=R,当滑片滑到B端时,R1两端电压为:;
由可得:,故D错误;
因R2=R1,所以变阻器R2的最大阻值为10Ω,故B正确;
电源电压:,故C错误;
滑片在中点时,R1两端的电压为U1′=U﹣U2′=12V﹣4V=8V,则R1先后两次的电压之比为:,由P=可得R1先后两次消耗的电功率之比:,故A错误.
故选B.
二、填空题(每空1分,共10题,20分)
31、额外功 有用功
【详解】[1][2]桶掉到水里了,从井中提水桶的过程中,目的是捞桶,所以对桶做的是有用功;同时,还要将桶中的部分水提起来,所以对水做的是额外功。
32、> >
【详解】[1][2]由滑轮组的结构,承担物重的绳子股数
n1=2,n2=3
因摩擦不计,则所用的拉力
F1=(G1+G动),F2=(G1+G动)
G1>G2,F1>F2
物体匀速提高到相同高度,根据W有用=Gh可知
W有用1>W有用2
滑轮组相同(摩擦不计),滑轮组做的额外功相同,由
η=
可知
η1>η2
33、12 8
【详解】[1]由乙图可知,当滑动变阻器的电阻时,滑动变阻器的功率是,由得,滑动变阻器两端的电压是:
由欧姆定律得,此时流过滑动变阻器的电流是:
由甲图可知,两电阻串联,所以流过的电流是:
由串联电路电压的规律可知,电源电压是:
①
由乙图可知,当滑动变阻器的电阻时,滑动变阻器的功率是,由得,滑动变阻器两端的电压是:
由欧姆定律得,此时流过滑动变阻器的电流是:
由甲图可知,两电阻串联,所以流过的电流是:
由串联电路电压的规律可知,电源电压是:
②
由①②解得,,;即电源电压是12V;
[2]当滑片滑至最右端时,滑动变阻器的阻值最大,为;由[1]的分析可知,当滑动变阻器的阻值等于时,流过的电流是;通电10s,电流通过R1产生的热量是:
34、2 0.6 1.2
【详解】[1]由乙图知当只闭合开关时,电路中只有灯泡。由图甲可知当灯泡的电压,电流为,灯泡的电功率为
。
所以电源电压为;
[2]当、都闭合时电阻和灯泡并联,由甲图可知,。又电流表在干路中所以电流表示数为
[3]电路的总功率为
。
35、振动 液体
【详解】[1]声音是由物体振动产生的,一切正在发声的物体都在振动.手放在喉咙处大声讲话,感觉喉头振动了,说明声音是由声带的振动产生的;
[2]声音可以在固体、液体和气体中传播;花样游泳运动员在水下能听到音乐声,说明声音可以在液体中传播.
36、可燃冰 不变
【详解】已知可燃冰的热值比煤气的热值大的多,则完全燃烧相同质量的可燃冰和煤气,燃烧可燃冰放出的热量多;因为热值是燃料的一种性质,1kg的可燃冰燃烧一半后,剩余可燃冰的种类没变,状态没变,故其热值不变.
37、12V;
【详解】(1)由图可知,电表的中间有个字母V,则该电表为电压表;由图可知,电压表使用的是0﹣15V的量程,分度值为0.5V,示数为12V;
(2)由图知,电流从螺线管的右端流入、左端流出,右手握住螺线管,四指指向电流方向,则大拇指所指的左端为螺线管的N极,右端为S极,如图所示:
;
(3)灯泡的接法:火线先进入开关,再进入灯泡顶端的金属点,零线直接接在灯泡的螺旋套上,这样在断开时能切断火线,接触灯泡不会发生触电事故;
三孔插座的接法:上孔接地线;左孔接零线;右孔接火线;如图所示:
38、L1和L2 L1
【解析】根据题中“若将两灯泡串联接入电源电压为12V的电路中,…… 灯不能正常发光. 灯可能被烧毁.”可知,本题考查灯泡能否正常工作,即用电器的实际功率的大小.知道两灯泡的额定电压和额定功率,根据P=UI可求得两灯额定电流,根据求出两灯泡的电阻,利用串联电路电压与电阻成正比确定灯泡两端的实际电压,得出灯泡是否正常发光.根据实际电压与额定电压的大小判断灯泡是否会被烧坏.
【详解】已知灯泡的额定电压都是6V,由P=UI可得,两灯的额定电流分别为:
,;
由欧姆定律可得,两灯的电阻分别为:
,;
在串联电路中,由串联分压规律可得:,
所以两灯串联在12V电源上有:,
所以,,
已知U1额=6V,而U1实=9V,所以L1不能正常发光,且有烧毁的危险.
已知U2额=6V,而U2实=3V,所以L2不能正常发光,发光较暗,但不会被烧毁.
39、3 2
【详解】[1]串联电路中各处的电流相等,通过A的电流为0.2A时,通过B的电流也为0.2A,由图像可知,A、B两端的电压分别为
,
串联电路中总电压等于各分电压之和, A和B两端的总电压为
[2]并联电路中各支路两端的电压相等,将A、B并联后接入电路中时,它们两端的电压相等,由图像可知,当通过B的电流为0.2A时,B两端的电压为2V,也是A两端的电压。
40、断路; 电灯L1处断路
【详解】电灯L1、L2均不亮,电流表示数为零,说明电路存在断路;电压表有示数,说明电压表的正负接线柱与电源两极相连.闭合开关S,发现电灯L1、L2均不亮,电流表示数为零,说明电路存在断路;用电压表进行检测时,bc间电压为零,说明bc间电路完好;ac间电压为3V,说明电流表和开关完好;ab间电压为3V,说明ab间有断路,即电灯L1处断路.
三、实验题(每空1分,共2题,15分)
41、减少热量的散失,加快水的沸腾 已经 ② 液化 C
【详解】(1)[1]实验中在烧杯上方加盖可以减少热量的散失,加快水的沸腾;
(2)[2]水沸腾时吸热但温度不变,由表格中数据可知,从第6min开始水吸收热量而温度不再变化,所以水已经沸腾;
(3)[3]由表格中数据可知,酒精的沸点低于水的沸点,则不能用酒精温度计测量水的沸点温度,而水银的沸点高于水的沸点,所以实验中应用水银温度计能完成此实验;
(4)[4]热的水蒸气遇到冷的烧杯壁,液化为小水珠附着在杯壁上,使烧杯壁上蒙上了一层“雾”;
(5)[5]1标准大气压下水的沸点是100℃,液体沸点随气压的升高而升高,测出水的沸点都低于100℃,说明当地大气压低于1标准大气压,故选C。
42、 B 成正比 10Ω 2A
【解析】(1)探究通过导体的电流与电压的关系,电压表测导体的电压,电流表测导体的电流,滑动变阻器的滑片P向A移动,电压表示数变大,电路中的电流变大,电阻变小,故变阻器左下接线柱连入电路中与电阻串联,如下所示:
(2)A.若电压表的量程选大了,正常情况下,电压表示数也不会为零,不符合题意;
B.电阻R0发生了短路,电压表没有示数,电流表示数较大,符合题意;
C.若滑动变阻器发生了断路,则整个电路断路,两表都没有示数,不符合题意;
D.滑动变阻器发生了短路,电压表测电源电压,电流示数较大,不符合题意;故选B;
(3)作出的I-U图象为过原点的直线,根据图象得出结论:在电阻一定的情况下,通过导体的电流与导体两端的电压成正比;
(4)由图e,若电流表和电压表都使用小量程时,读出分别为IA=0.2A,UV=2.6V,
由欧姆定律,则R1两端电压:U1=IAR1=0.2A×8Ω=1.6V,
滑动变阻器接入电路的阻值恰为最大值的一半,
若使用的是规格是“5Ω 3A”,则U变=IAR变=0.2A×2.5Ω=0.5V,
若使用的是规格是“10Ω 2A”,则U变=IAR变=0.2A×5Ω=1V,
所以电压表不是测R1也不是测R2两端电压,
根据串联电路的电压特点:U=U1+U2,若电压表测总电压,则使用“10Ω 2A”恰好符合电压表示数为2.6V。
同理:若电流表和电压表使用大量程,读出分别为IA=1A,UV=13V,
使用变阻器使用“10Ω 2A”同样是符合电压表示数。
四、计算题(每题10分,共2题,20分)
43、(1)0.1A;(2);(3)70%
【解析】(1)启动按摩系统时,通过足浴桶的电流:
(2)水吸收的热量:
(3)加热过程中足浴桶消耗的电能:
足浴桶的加热效率:
答:(1)只启动按摩系统时,通过足浴桶的电流为0.1A;(2) 水吸收的热量为;(3) 足浴桶的加热效率为70%。
44、 (1)0.1A;(2)4V;(3);
【详解】(1)由题图可知,只闭合开关S1时,此时电流是L1的简单电路,电流表测量流过L1的电流,所以流过L1的电流是;当闭合开关S1、S2.时,两灯泡并联,开关S1在干路上,开关S2控制灯泡L2;电流表测量干路中的电流,干路中的电流是;由于并联电路中各支路独立工作,互不影响,此时流过L1的电流仍然是;所以流过L2的电流是:
(2)当闭合开关S1、S2.时,两灯泡并联,电源电压等于各支路两端的电压;由欧姆定律得,电源电压是:
(3)由欧姆定律得,灯泡L2的电阻是:
答:(1)通过L2的电流是0.1A;
(2)电源电压是4V;
(3)灯泡L2的电阻是;
时间/min
1
2
3
4
5
6
7
温度/℃
90
92
94
96
98
99
99
物质
熔点/℃
沸点/℃
①酒精
﹣117
78
②水银
﹣39
357
型号
额定电压
220V
加热功率
1000W
电动机功率
22W
相关试卷
这是一份安徽省桐城市黄岗2023-2024学年物理九年级第一学期期末质量检测模拟试题含答案,共13页。
这是一份2023-2024学年九年级物理第一学期期末质量检测模拟试题,共25页。
这是一份2024届安徽省物理九年级第一学期期末质量跟踪监视模拟试题,共19页。试卷主要包含了下列说法正确的是,抽油烟机装有照明灯和排气扇等内容,欢迎下载使用。
