2023年四川省成都市中考物理真题变式题31-33题

这是一份2023年四川省成都市中考物理真题变式题31-33题，文件包含精品解析2023年四川省成都市中考物理真题变式题31-33题原卷版docx、精品解析2023年四川省成都市中考物理真题变式题31-33题解析版docx等2份试卷配套教学资源，其中试卷共54页， 欢迎下载使用。

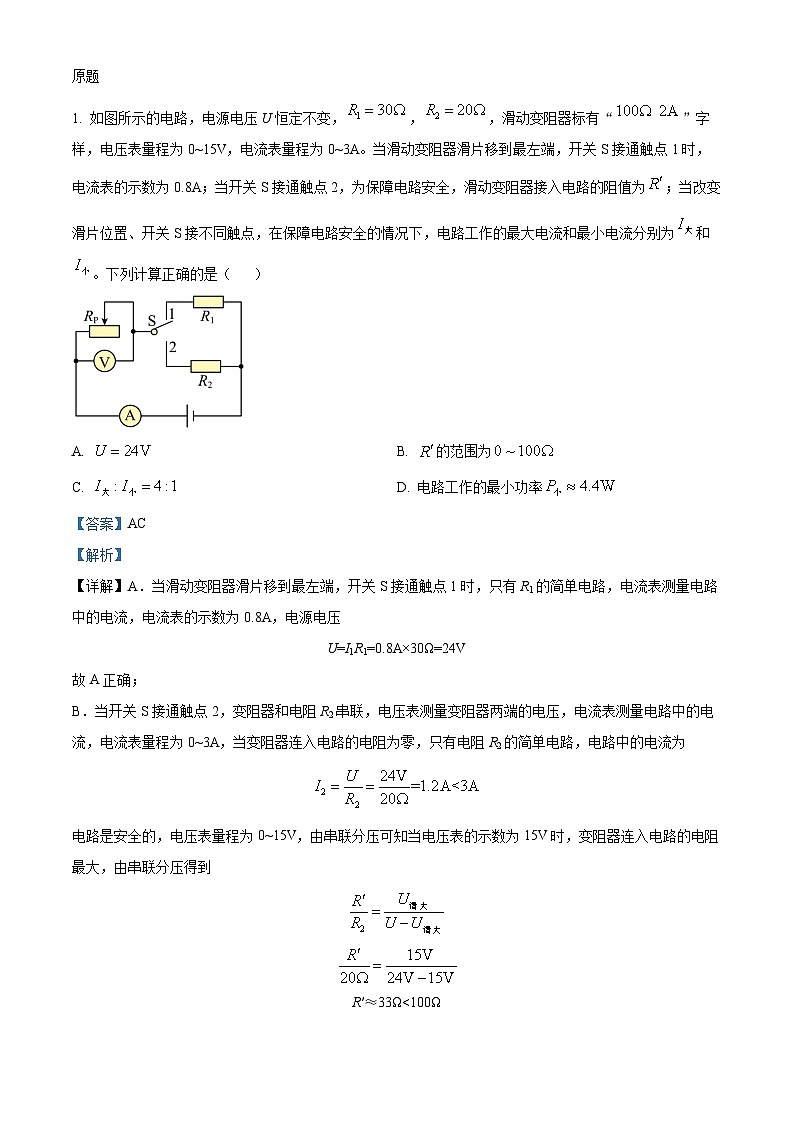

A. B. 的范围为
C. D. 电路工作的最小功率
变式题1基础

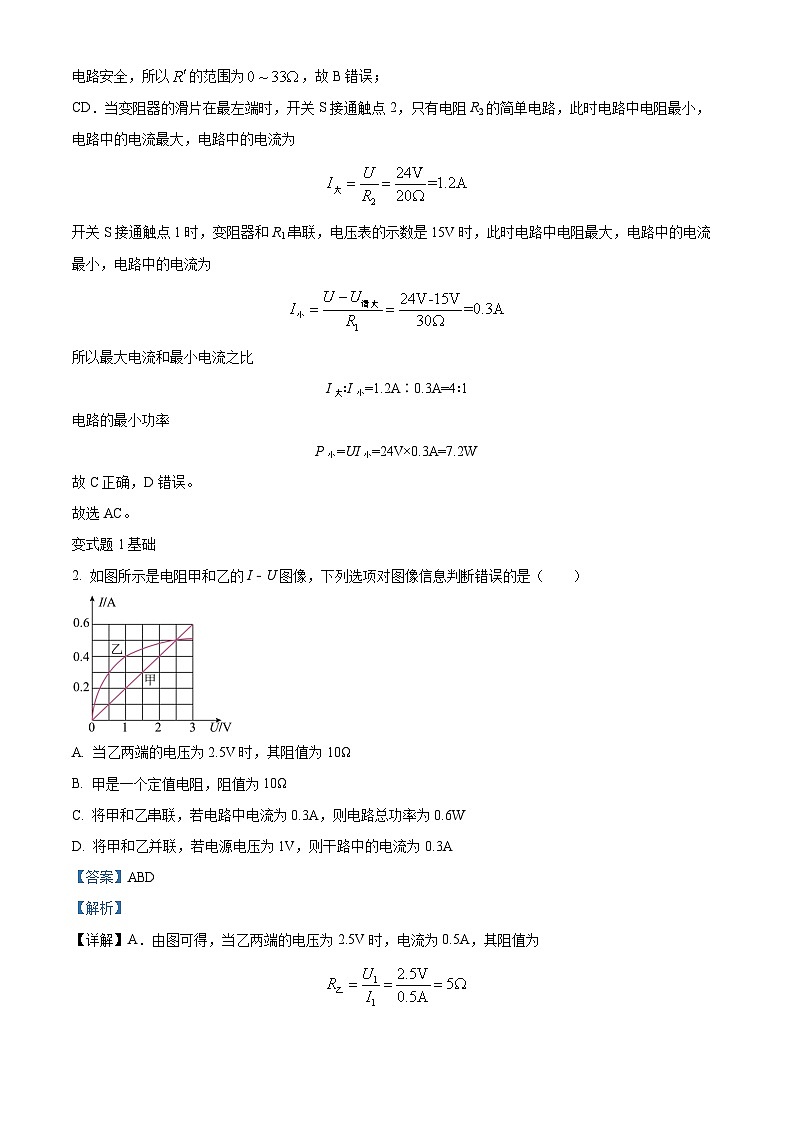

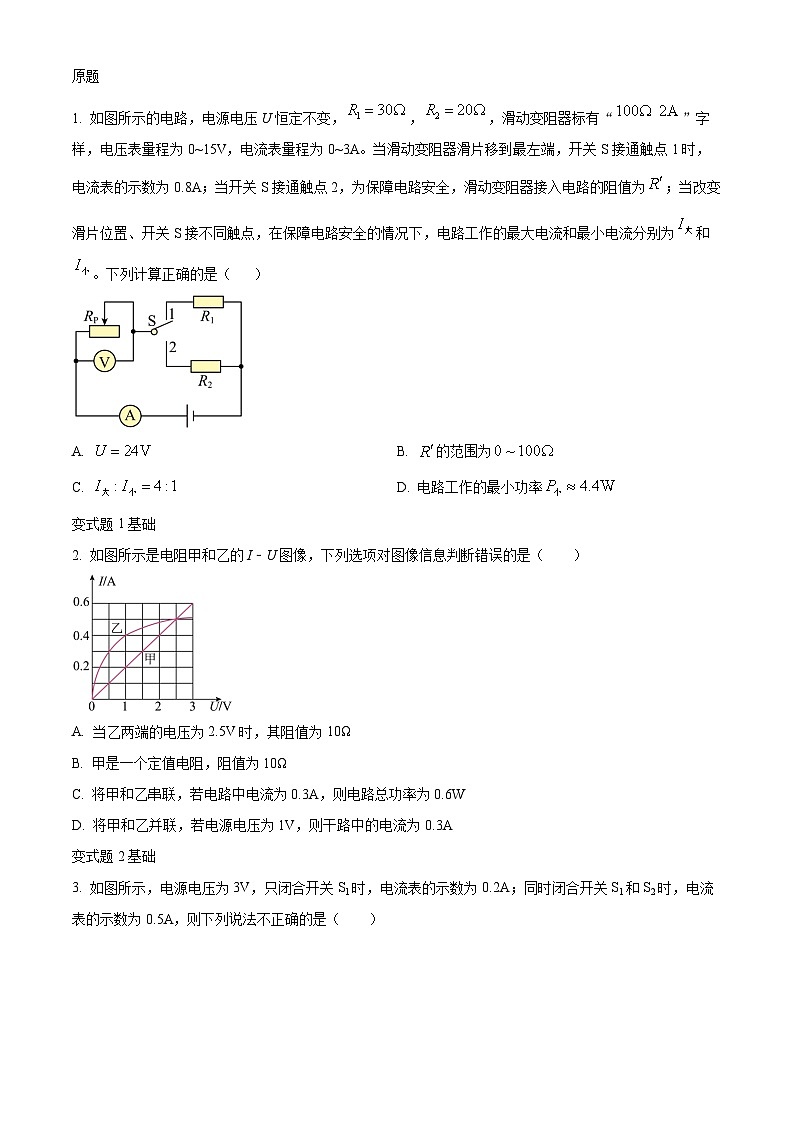

2. 如图所示是电阻甲和乙的I﹣U图像，下列选项对图像信息判断错误的是（ ）
A. 当乙两端的电压为2.5V时，其阻值为10Ω
B. 甲是一个定值电阻，阻值为10Ω
C. 将甲和乙串联，若电路中电流为0.3A，则电路总功率为0.6W
D. 将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A
变式题2基础

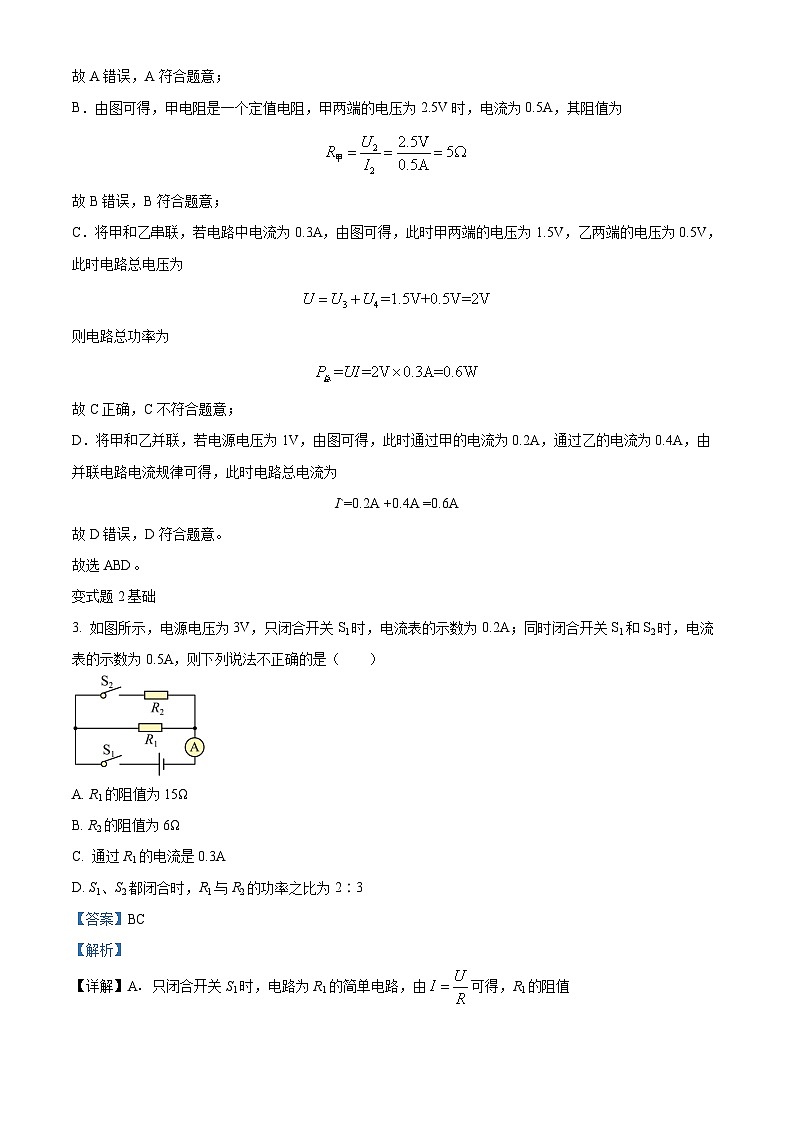

3. 如图所示，电源电压为3V，只闭合开关S1时，电流表的示数为0.2A；同时闭合开关S1和S2时，电流表的示数为0.5A，则下列说法不正确的是（ ）
A. R1的阻值为15Ω
B. R2的阻值为6Ω
C. 通过R1的电流是0.3A
D. S1、S2都闭合时，R1与R2的功率之比为2∶3
变式题3基础

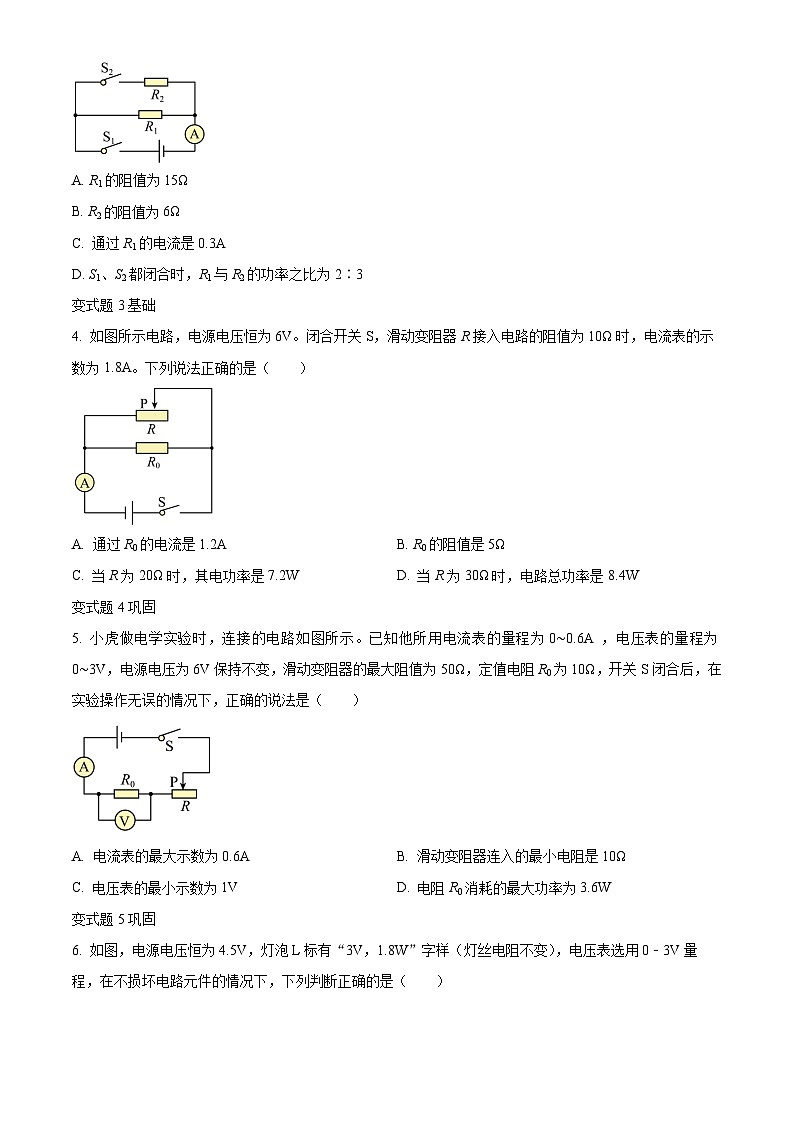

4. 如图所示电路，电源电压恒为6V。闭合开关S，滑动变阻器R接入电路的阻值为10Ω时，电流表的示数为1.8A。下列说法正确的是（ ）
A. 通过R0的电流是1.2AB. R0的阻值是5Ω
C. 当R为20Ω时，其电功率是7.2WD. 当R为30Ω时，电路总功率是8.4W
变式题4巩固
5. 小虎做电学实验时，连接的电路如图所示。已知他所用电流表的量程为0∼0.6A ，电压表的量程为0∼3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，正确的说法是（ ）
A. 电流表的最大示数为0.6AB. 滑动变阻器连入的最小电阻是10Ω
C. 电压表的最小示数为1VD. 电阻R0消耗的最大功率为3.6W
变式题5巩固

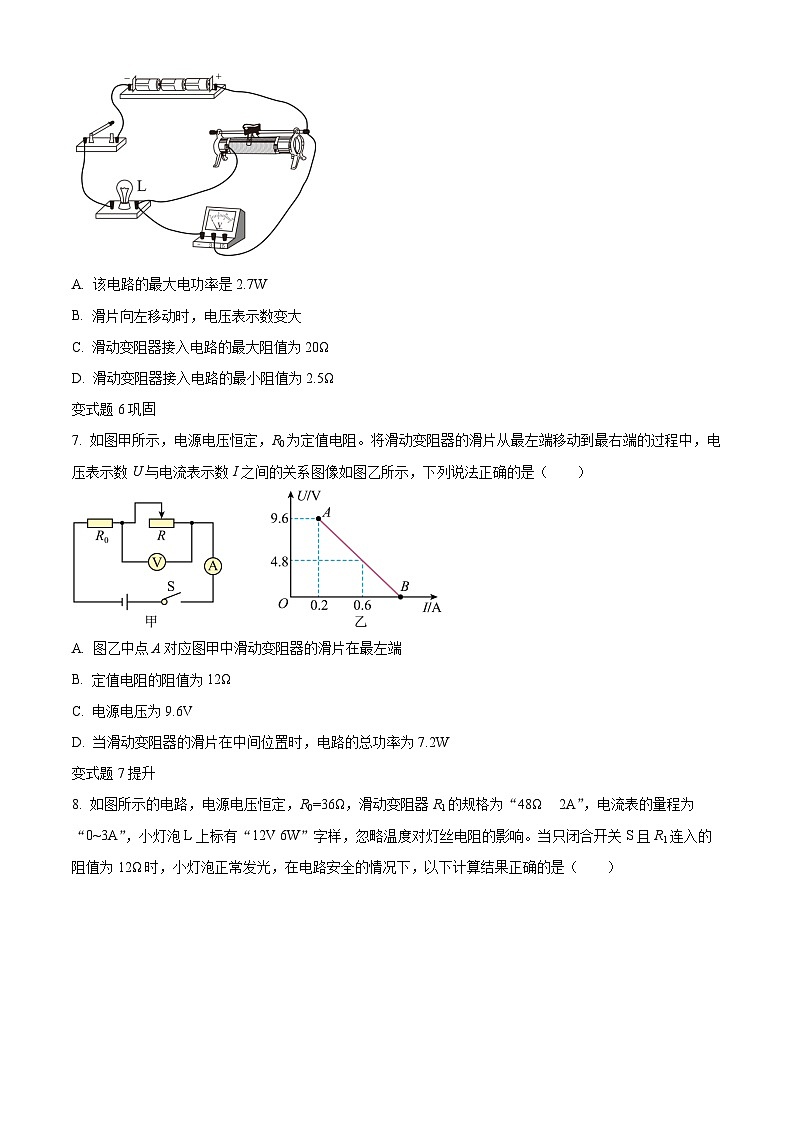

6. 如图，电源电压恒为4.5V，灯泡L标有“3V，1.8W”字样（灯丝电阻不变），电压表选用0﹣3V量程，在不损坏电路元件的情况下，下列判断正确的是（ ）
A. 该电路的最大电功率是2.7W
B. 滑片向左移动时，电压表示数变大
C. 滑动变阻器接入电路的最大阻值为20Ω
D. 滑动变阻器接入电路的最小阻值为2.5Ω
变式题6巩固
7. 如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从最左端移动到最右端的过程中，电压表示数U与电流表示数I之间的关系图像如图乙所示，下列说法正确的是（ ）

A. 图乙中点A对应图甲中滑动变阻器的滑片在最左端
B. 定值电阻的阻值为12Ω
C. 电源电压为9.6V
D. 当滑动变阻器的滑片在中间位置时，电路的总功率为7.2W
变式题7提升
8. 如图所示的电路，电源电压恒定，R0=36Ω，滑动变阻器R1的规格为“48Ω 2A”，电流表的量程为“0~3A”，小灯泡L上标有“12V 6W”字样，忽略温度对灯丝电阻的影响。当只闭合开关S且R1连入的阻值为12Ω时，小灯泡正常发光，在电路安全的情况下，以下计算结果正确的是（ ）
A. 电源电压为18V
B. 当只闭合开关S时，小灯泡的最小功率是1.5W
C. 当开关都闭合时，电路的总电流最大值是2.5A
D. 只闭合开关S和S2，滑动变阻器连入的最小值是6Ω
变式题8提升
9. 如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图象。下列说法正确的是（ ）
A. 电源电压为6VB. 电路中的电流最小为0.3A
C. 定值电阻R的阻值为10ΩD. 整个电路的最大电功率为3.6W
变式题9提升
10. 如图所示，电源电压保持不变，小灯泡L标有“5V 2.5W”的字样，滑动变阻器R1的最大阻值为40Ω，定值电阻R2的阻值为20Ω，电压表量程为0～3V，电流表量程为0～3A，灯丝电阻不随温度变化，当S1、S2和S3都闭合，滑动变阻器的滑片滑到端点a点时，小灯泡L恰好正常发光，在保证电路安全的前提下，以下说法正确的是（ ）
A. 电源电压为5V
B. 闭合S2、S3，断开S1时，电路中最小电流为0.1A
C. 闭合S1、S3，断开S2时，滑动变阻器取值范围为0～20Ω
D. 滑片在a端，S1、S2和S3都闭合时，整个电路的功率最大，最大值为3.75W
原题
11. 某品牌电吹风铭牌上标有“220V 2000W”字样，有“断开、冷风、慢速中温、快速高温”四个挡位。物理兴趣小组同学把此款电吹风拆解后，发现有两条不同的电阻丝绕于支架上并置于出风筒内，经研究后画出了简化电路图（如图）。
（1）同学们研究说明书和电吹风内部结构后，有以下认识，其中不合理的是______；
A．说明书提示“请勿在手湿的情况下使用”，主要是为了防止触电或引发短路
B．说明书提示“请勿在使用过程中用手触摸出风口”，主要是为了避免烫伤
C．电吹风额定功率是指电吹风正常工作时的最大发热功率
D．绕电阻丝支架应采用绝缘、耐高温材料制作
（2）开关S与0、1两触点接触时，电吹风处于“慢速中温”挡；开关S与2、3两触点接触时，电吹风处于“快速高温”挡。两挡相比，电动机在“快速高温”挡转得更快，原因是______；
（3）同学们进一步研究发现该电吹风具有过热自动断电保护功能，其内部有一个双金属片开关，当温度达到设定值，双金属片开关自动断开，电吹风停止工作，待温度下降到安全值后又自动接通，则双金属片开关应安装在图中的______点（选填“a”、“b”、“c”或“d”）；
（4）同学们在组长家中采用以下步骤测量电吹风的实际功率；
①测量开始前关闭家中所有用电器，记录智能电能表示数为；
②将电吹风调至“快速高温”挡工作4分钟断开开关，记录电能表示数为；
③根据实验数据，计算电吹风在“快速高温”挡工作的实际功率为______W。
变式题1基础
12. 如图为一款家用蒸汽电熨斗工作原理电路图，其中、为电热丝。电源电压恒定不变，电熨斗高温挡功率是，低温挡功率是，不计电热丝电阻随温度的变化，求：
（1）当开关__________（选填“闭合”或“断开”）时，电路处于高温挡；
（2）电熨斗在低温挡正常工作，电流所做的功_________；
（3）电路中电阻的阻值_________。

变式题2基础
13. 冬天很多人在办公桌上放置了电热桌垫（如图），小明同学想知道它的电热原理，查看说明书后发现：该电热桌垫由12伏电源供电，R1、R2的阻值分别为6Ω、4Ω，该桌垫可通过调温开关控制不同的电功率（不考虑温度的变化对电阻的影响）。小科认为，其内部的电路设计可以有图中的甲、乙两种连接方式。
（1）若采用图乙电路连接，电热桌垫处于高温挡时，则开关应打在_______处（选填“ab”或“bc”或“cd”）；
（2）若采用图甲电路连接，求电热桌垫处于低温挡时电路的总功率_______；
（3）若采用图乙电路连接，求电热桌垫处于低温挡时1分钟内电路产生的热量是多少_______；
变式题3基础
14. 某型号的电加热器有高、低两档，其额定电压为220V，内部电路由发热电阻R1、R2和开关S2组成，其中R1=44Ω，在不拆解内部电路的情况下，初三学生小萱用图甲电路对其进行测试：先闭合S1，电流表的示数为1A；再闭合S2，电流表的示数变为5A。求：
（1）低温档工作时，开关S2___________（断开/闭合），R1和R2___________（串/并）联；
（2）R2的阻值是多少欧姆；（ ）
（3）小萱利用原有元件对该电加热器的电路进行了改装如图乙，改装后的电路具有低、中、高三个档位，改装后高温档的功率是多少W。（ ）

变式题4巩固
15. 如图甲是某品牌的电暖器，有“低温、中温、高温”三挡，其中高温挡和低温挡分别为2500W、900W；其电路原理如图乙，S1是防摔倒安全开关，S2为定时开关，S3为挡位开关（1、4连接，R2工作，2、3连接，R1工作，1、4和2、3同时连接，R1与R2并联且R1>R2）。
（1）电暖器是通过______（选填“做功”或“热传递”）的方式改变空气内能，从而使室内温度升高的；
（2）若某用户家中有一个可以移动的多功能插座，标有“220V 10A”字样，该电暖气可以插入安全使用吗？为什么；（计算说明）______
（3）R2的电阻值为多少欧姆。______
变式题5巩固
16. 小明家里新买了一台空气炸锅，如图甲所示，它主要由电动机带动的电风扇和电热丝组成。工作时电加热丝将空气加热，利用高温空气来代替食用油，通过高功率的风扇，使高温空气在一个密闭空间内形成循环热流，通过热流使食物迅速变熟，“无油烹饪，更加健康”；
（1）这个空气炸锅有两个挡，图乙是它的电路图，技术参数如表。则高温加热时开关S应 ___________（选填“断开”或“闭合”）。此时，R1和R2的工作状态为 ___________（选填“R1和R2串联工作”或“R1单独工作”）；
（2）低温加热时通过R1的电流是多少？（ ）
（3）空气炸锅低温加热时，10min消耗的总电能是多少？（ ）
变式题6巩固
17. 中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示，R1和R2均为发热电阻丝，煮茶器部分参数如表所示。

求：（1）闭合开关S1、S2，煮茶器处于 ___________档（选填“加热”或“保温”），并请分析推理说明___________；
（2）电阻丝R1和R2的阻值的大小___________；
（3）当该煮茶器处于保温状态时，正常工作20min产生的热量___________。
变式题7提升
18. 如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个挡位，工作电路简化为图乙所示，其中S'为挡位开关，R1、R2为发热电阻（假定工作时电阻不变），A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火挡时，红灯亮；处于文火挡时，绿灯亮。已知电中药壶额定电压为220V，猛火挡的额定功率为2420W，R2的阻值为180Ω。

（1）判断A灯是___________（选填“红灯”或“绿灯”），你的判断依据是什么？（ ）
（2）求电中药壶“文火”挡的额定功率？（ ）
（3）某天用电高峰时，小艺用电中药壶帮奶奶熬药，为了计算家里电路的实际电压，她关了家里其它用电器，只将电中药壶调到猛火挡上，电中药壶工作1min，电能表（如图丙所示）的电能表表盘转了100转，由此她计算出家庭电路的实际电压是多少？（ ）
变式题8提升
19. 如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0。该饮水机的部分参数已知：额定电压为220V，加热时的总功率为880W，保温时的功率为40W，R1、R2为加热电阻丝。（假设它们的阻值不变）求：（计算结果若不能整除，保留一位小数）
（1）当S和S0闭合时，饮水机处在___________状态。此时电路的总电流是多大？___________
（2）电阻丝R1阻值为多少？___________
（3）傍晚用电高峰期，若实际电压只有200V，饮水机加热的实际总功率是多大？___________

变式题9提升
20. 小宇家有某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能，内部简化的电路如图乙所示，K为保护开关，R1、R2为加热电阻，S是自动控制开关，自动控制开关向上与触点a、b接通，向下仅与触点c接通，某次电饭锅正常煮饭时电功率与时间的关系如图丙所示，求：

（1）为了安全，该智能电饭锅的金属外壳要接______（选填“火”“零”或“地”）线；
（2）由乙图可知，当S与c接通，电饭锅属于______挡（选填“加热”“保温”或“断电”）；
（3）用电高峰期，实际电压为200V时，使用该电饭煲煮同样的饭时，从开始工作到开关S第一次与触点a、b断开需要的时间______（选填“变长”“变短”或“不变”）；
（4）R1的阻值是______Ω；
（5）智能型电饭锅本次煮饭，加热挡消耗的电能为______KW·h，全程所消耗的电能为______J。
原题
21. 如图所示，薄壁长方体容器A放在水平桌面上，底面积为，高为12cm，质量为。容器A内装有144g水。均匀实心立方体B和C的边长都为4cm，质量分别为，。已知，。忽略实心立方体吸水、容器壁厚度等次要因素。
（1）求容器A对水平桌面的压强。
（2）若将B缓慢放入容器中，请分析B平衡时状态，并求出B放入前后水对容器底部压强的变化量。
（3）若将C放在B上，再将它们缓慢放入容器中，平衡时C与B的接触面水平，求C对B的压力。

变式题1基础
22. 如图所示，将一块重为，体积为的石块，用细线系着浸没在装有水的圆柱形容器中，容器中水的深度由上升到。（容器的重力和容器壁的厚度忽略不计，取）。求：
（1）石块所受浮力；
（2）放入石块后，容器受到水的压强；
（3）细线松动，石块沉到容器底静止后，容器对水平地面的压强。
变式题2基础
23. 如图所示，一个底面积为1×10-2m2的柱形容器内的水面上漂浮着一个圆柱形木块，木块的质量为m=600g，密度为0.6×103kg/m3，底面积为5×10-3m2，求：
（1）木块受到浮力；
（2）木块浸入水中的深度h；
（3）若用外力将木块向下压2cm，则木块的下底面受到水的压强增加了多少？
变式题3基础
24. 一质量为 600g， 密度为0.6g/cm3 的正方体木块用细线系于底面积为 40cm2容器的水中，如图所示， 求：
（1） 木块所受的浮力大小是多少？
（2） 将细线剪断后， 木块静止时， 容器底部受到水的压强变化了多少？
变式题4巩固
25. 一个质量为1kg且质地均匀的长方体物块，底面是边长为10cm的正方形。
（1）物块漂浮在水面上时，浸入在水中的体积占物块总体积的，此时物块所受到的浮力大小是多大？
（2）用手缓慢下压物块，如图所示，当物块下表面所处的深度为0.09m时，物块下表面受到水的压强是多少？
（3）继续用手缓慢下压物块，当物块上表面与液面刚好相平时，需要施加压力是多大？
变式题5巩固
26. 如图所示，水平地面上有一底面积为的圆柱形容器，容器中水深，一个边长为的正方体物块通过一根细线与容器底部相连，细线受到的拉力为4N。（g取10N/kg）求：
（1）此时容器底受到水的压强；
（2）此时容器底受到水的压力；
（3）此时物块受到的浮力；
（4）细线剪断后，物块静止时浸入水中的体积。
变式题6巩固
27. 如图甲，边长为10cm的立方体木块A通过细线与圆柱形容器底部相连，容器中液面与A上表面齐平，液面距容器底距离为30cm。从打开容器底部的抽液机匀速向外排液开始计时，细线中拉力F随时间t的变化图像如图乙所示，已知木块密度ρ=0.5×103kg/m3，容器的底面积为200cm2，g取10N/kg。根据以上信息，请解决下列问题：
（1）第0秒时，木块A受到的浮力多大？
（2）容器中液体的密度多大？
（3）第50秒时，液体对容器底的压强多大？
变式题7提升
28. 如图所示，一个重力为4N、底面积为100cm2的薄壁长方体容器放在水平桌面上，容器中装有20cm深的水。用电子测力计悬挂一个“冰墩墩”模型玩具，“冰墩墩”的双脚与水面刚好接触，如图甲所示。从此处匀速下放“冰墩墩”，直至浸没于水中并继续匀速下放（未与水底接触）。“冰墩墩”下放过程中，测力计示数F与“冰墩墩”双脚浸入水的深度h的关系如图乙。g取10N/kg，ρ水=1.0×103kg/m3，求：
（1）“冰墩墩”完全浸没在水中受到的浮力；
（2）“冰墩墩”的密度；
（3）当“冰墩墩”完全浸没时，长方体容器对桌面的压强。
变式题8提升
29. 如图所示，边长是10cm的正方体木块A和金属球B用细线连接后刚好悬浮在水中，如图甲所示；把细线剪断待A和B静止后，木块A漂浮在水面上，露出水面的高度是4cm，已知木块A和金属球B的体积相等。求：（g取10N/kg）
（1）木块A漂浮时水对木块A底部的压强；
（2）木块A的密度；
（3）乙图中金属球对容器底部的压力。
变式题9提升
30. 如图甲所示，重力为10N的圆柱形平底容器置于水平桌面上，其底面积为250cm2。容器内有一个底面积为100cm2、高为20cm的圆柱形物块，圆柱形物块与轻杆相连悬挂在天花板上。向容器内缓慢注入A液体，如图乙。在注入A液体的过程中，轻杆对物块的作用力F随液体深度h的变化关系图如图丙所示。求：
（1）圆柱体物块的质量为多少kg？
（2）当液体深度h=20cm时，注入液体体积为多少cm3？
（3）当液体深度h=20cm时，容器对桌面的压强是多少Pa？
产品技术规格
频率
50Hz
风扇电动机功率
110W
额定电压
220V
电热丝功率
低温挡
660W
高温挡
1210W
额定电压
220V
保温挡功率
20W
加热挡功率
1100W
