吉林省德惠市2023-2024学年度上学期九年级物理期末复习卷（六）（含答案）

这是一份吉林省德惠市2023-2024学年度上学期九年级物理期末复习卷（六）（含答案），共8页。试卷主要包含了选择题，填空题，计算题，简答题，作图与实验探究题等内容，欢迎下载使用。

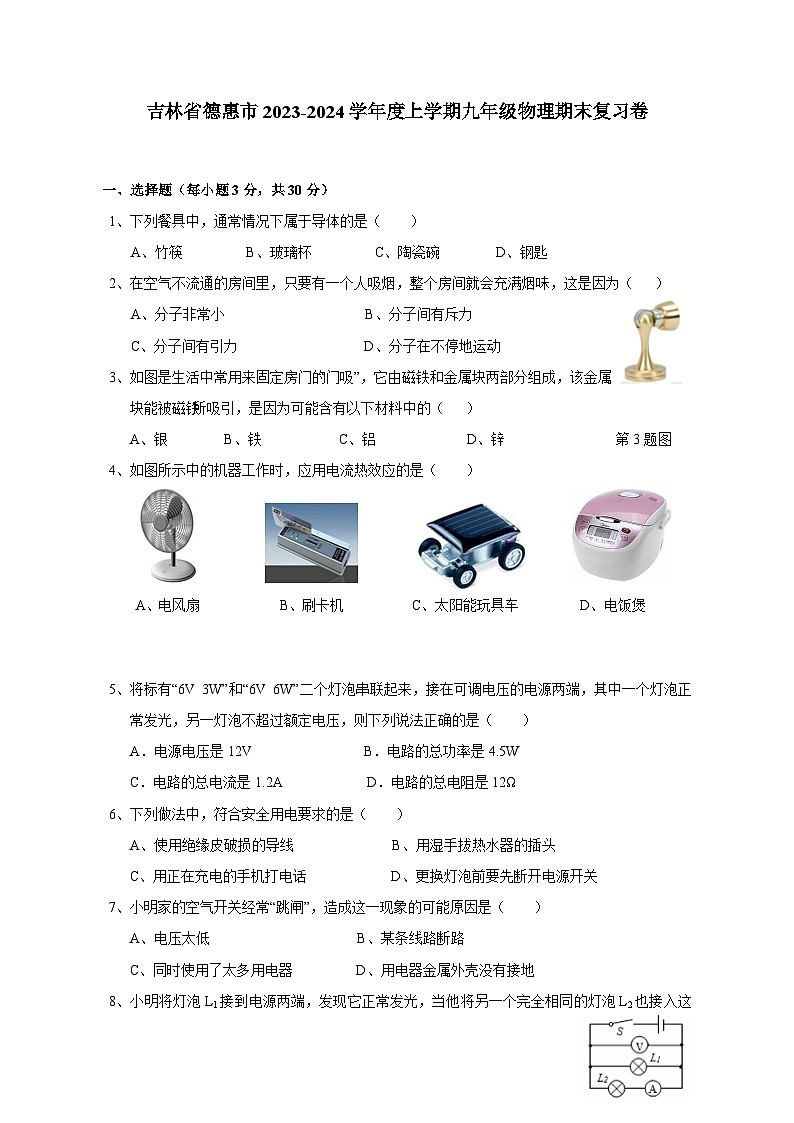

一、选择题（每小题3分，共30分）
1、下列餐具中，通常情况下属于导体的是（ ）
A、竹筷 B、玻璃杯 C、陶瓷碗 D、钢匙
2、在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为（ ）
A、分子非常小 B、分子间有斥力
C、分子间有引力 D、分子在不停地运动
3、如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成，该金属块能被磁铁所吸引，是因为可能含有以下材料中的（ ）
第3题图
A、银 B、铁 C、铝 D、锌
4、如图所示中的机器工作时，应用电流热效应的是（ ）
A、电风扇
B、刷卡机
C、太阳能玩具车
D、电饭煲

5、将标有“6V 3W”和“6V 6W”二个灯泡串联起来，接在可调电压的电源两端，其中一个灯泡正常发光，另一灯泡不超过额定电压，则下列说法正确的是（ ）
A．电源电压是12V B．电路的总功率是4.5W
C．电路的总电流是1.2A D．电路的总电阻是12Ω
6、下列做法中，符合安全用电要求的是（ ）
A、使用绝缘皮破损的导线 B、用湿手拔热水器的插头
C、用正在充电的手机打电话 D、更换灯泡前要先断开电源开关
7、小明家的空气开关经常“跳闸”，造成这一现象的可能原因是（ ）
A、电压太低 B、某条线路断路
C、同时使用了太多用电器 D、用电器金属外壳没有接地

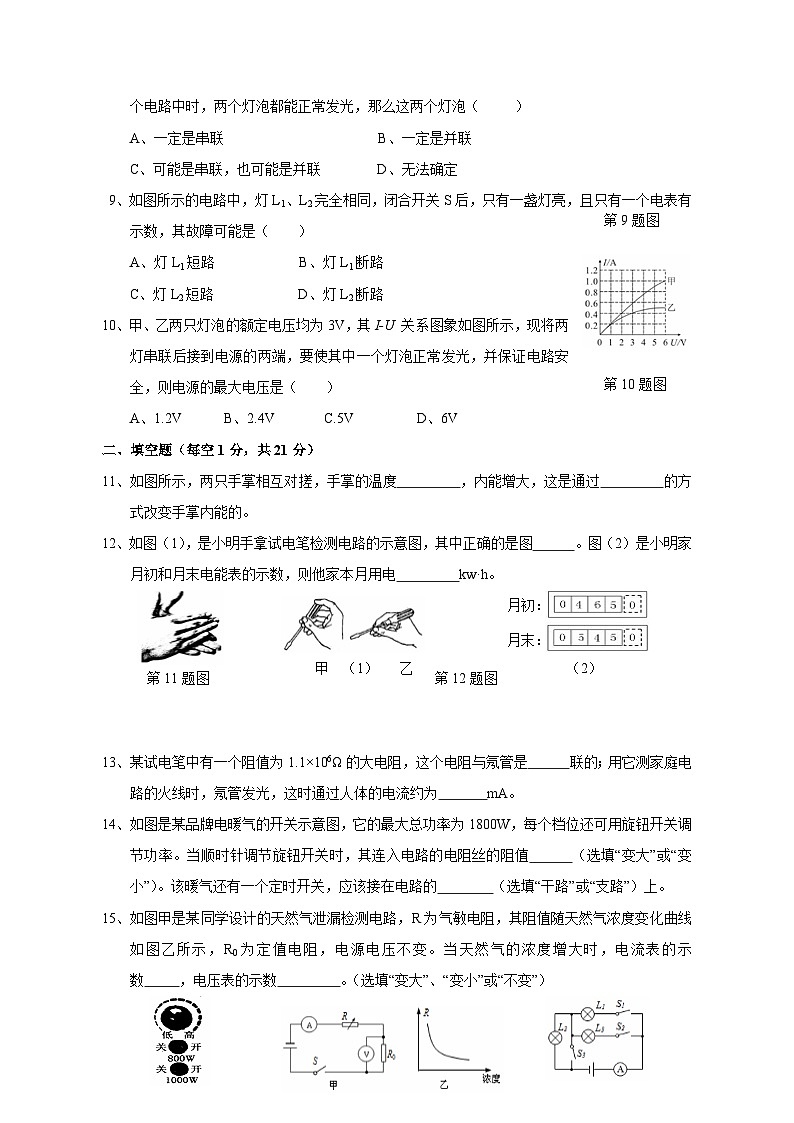

8、小明将灯泡L1接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡L2也接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（ ）
A、一定是串联 B、一定是并联
C、可能是串联，也可能是并联 D、无法确定
第9题图
9、如图所示的电路中，灯L1、L2完全相同，闭合开关S后，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ）
A、灯L1短路 B、灯L1断路
C、灯L2短路 D、灯L2断路
第10题图
10、甲、乙两只灯泡的额定电压均为3V，其I-U 关系图象如图所示，现将两灯串联后接到电源的两端，要使其中一个灯泡正常发光，并保证电路安全，则电源的最大电压是（ ）
A、1.2V B、2.4V C.5V D、6V
二、填空题（每空1分，共21分）
11、如图所示，两只手掌相互对搓，手掌的温度 ，内能增大，这是通过 的方式改变手掌内能的。
12、如图（1），是小明手拿试电笔检测电路的示意图，其中正确的是图 。图（2）是小明家月初和月末电能表的示数，则他家本月用电 kw·h。
第11题图
第12题图
甲 （1） 乙
月初：
月末：
（2）
13、某试电笔中有一个阻值为1.1×106Ω的大电阻，这个电阻与氖管是 联的；用它测家庭电路的火线时，氖管发光，这时通过人体的电流约为 mA。
14、如图是某品牌电暖气的开关示意图，它的最大总功率为1800W，每个档位还可用旋钮开关调节功率。当顺时针调节旋钮开关时，其连入电路的电阻丝的阻值 （选填“变大”或“变小”）。该暖气还有一个定时开关，应该接在电路的 （选填“干路”或“支路”）上。
15、如图甲是某同学设计的天然气泄漏检测电路，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压不变。当天然气的浓度增大时，电流表的示数 ，电压表的示数 。（选填“变大”、“变小”或“不变”）
第16题图
第15题图
第14题图

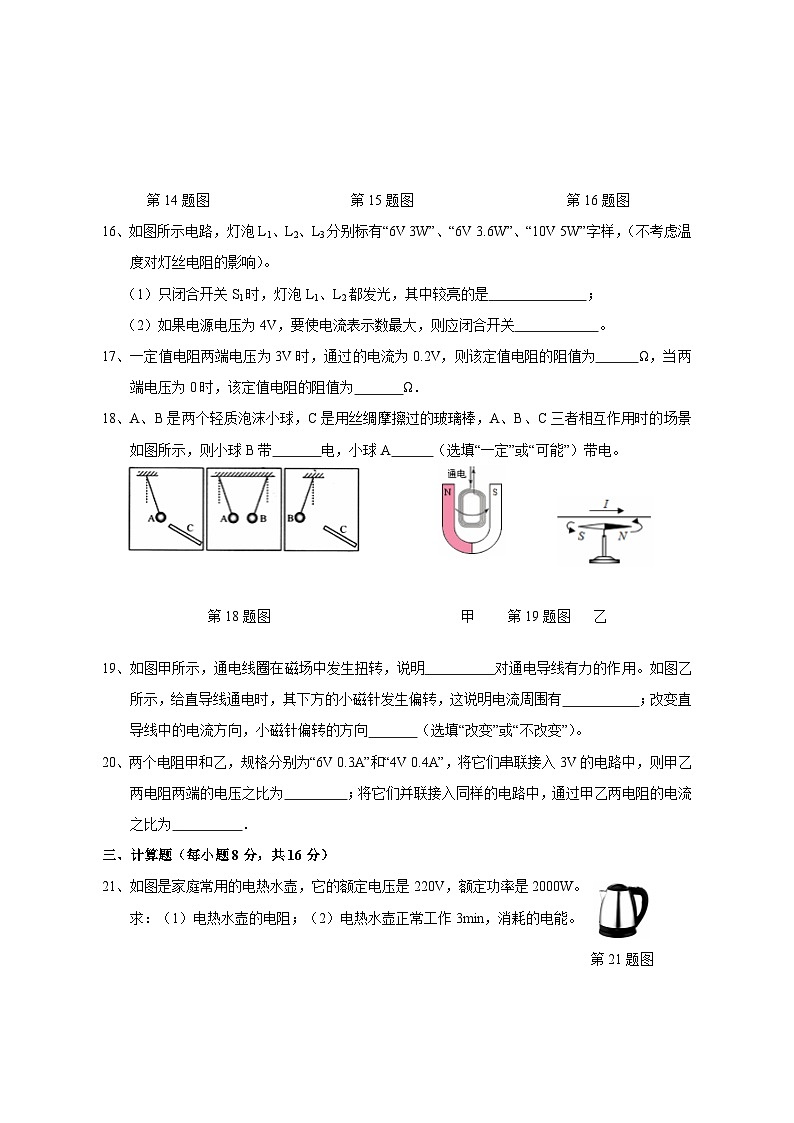

16、如图所示电路，灯泡L1、L2、L3分别标有“6V 3W”、“6V 3.6W”、“10V 5W”字样，（不考虑温度对灯丝电阻的影响）。
（1）只闭合开关S1时，灯泡L1、L2都发光，其中较亮的是 ；
（2）如果电源电压为4V，要使电流表示数最大，则应闭合开关 。
17、一定值电阻两端电压为3V时，通过的电流为0.2V，则该定值电阻的阻值为 Ω，当两端电压为0时，该定值电阻的阻值为 Ω．
18、A、B是两个轻质泡沫小球，C是用丝绸摩擦过的玻璃棒，A、B、C三者相互作用时的场景如图所示，则小球B带 电，小球A （选填“一定”或“可能”）带电。
第19题图
乙
甲
第18题图
19、如图甲所示，通电线圈在磁场中发生扭转，说明 对通电导线有力的作用。如图乙所示，给直导线通电时，其下方的小磁针发生偏转，这说明电流周围有 ；改变直导线中的电流方向，小磁针偏转的方向 （选填“改变”或“不改变”）。
20、两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为 ；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为 ．
三、计算题（每小题8分，共16分）
21、如图是家庭常用的电热水壶，它的额定电压是220V，额定功率是2000W。
第21题图
求：（1）电热水壶的电阻；（2）电热水壶正常工作3min，消耗的电能。
22、如图所示的电路中，闭合开关S后，电流表A1的示数为1.6A，A2的示数为0.6A，此时R2消耗的功率为3W。
求：（1）电源电压；（2）电阻R1的阻值。
第22题图
四、简答题（每小题3分，共6分）
23、炎炎烈日下，松花江边的沙子热得烫脚，而江水却很清凉．这是为什么？
24、新建楼房的用电线路中通常装有空气开关和漏电保护器，它们在电路中分别起到什么作用？
五、作图与实验探究题（共27分）
25、（5分）请按要求作图：
（1）条形磁体下方的小磁针静止时如图所示，请标出条形磁体的N极。
（2）在图中标出通电螺线管的N极及磁感线的方向。
（3）用笔画线代替导线，将图中的灯泡、开关接入家庭电路中。
（1）
（2）
第25题图
（3）

26、（8分）如图所示，两个透明容器中封闭着等量的空气，将两个容器中的电阻丝串联接到电源的两端。
（1）图示的装置是探究电流通过导体产生的热量与 的关系，通电一段时间后， 侧U形管中液面的高度差大。
（2）某小组在实验中，观察到左侧U形管中液面很快出现高度差，而右侧U形管中液面高度差为零，原因可能是右侧容器中的电阻丝出现了 （选填“断路”或“短路”）。
（3）利用图示装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系。可将装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线接在 两个接线柱之间即可。

乙
甲
第27题图
第26题图
27、（8分）在“测量小灯泡的电功率”实验中，电源电压保持不变，小灯泡的额定电压为2.5V所连接的电路如图甲所示。
（1）闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，是 A，小灯泡的额定功率是 W。
（2）实验中，当变阻器的滑片由图示位置向右移动时，灯泡的实际功率将 ，灯泡会 （选填“变亮”或“变暗”）。
28、（6分）利用如图甲所示的电路探究电流跟电压的关系，电源电压为6V并保持不变。
（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上。

乙

（2）正确连接电路并正确操作后，闭合开关，读出电流表和电压表的示数，如下表中数字序号1。再移动滑动变阻器的滑片，测出通过电阻R2的电流和对应的电压值如下表，表中数据表明：在导体的电阻一定时，导体中的电流与导体两端的电压成 。
（3）根据表中的数据计算，滑动变阻器接入电路的最大阻值为 Ω。
（4）如果还想利用此电路探究电流与电阻的关系，实验中要用到的定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω，则电流表的量程应该选择 A，定值电阻两端的控制电压不应小于 V。（电压表选择了合适的量程）。
答案
一、选择题
1、D 2、D 3、B 4、D 5、B 6、D 7、C 8、B 9、D 10、C
二、填空题
11、升高 做功
12、甲 80
13、串 0.2
14、变小 干路
15、变大 变大
16、（1）L1 （2）S1S2S3
17、15；15．
18、正 可能
19、磁场 磁场 改变
20、2：1； 1：2．
三、计算题
21、解：（1）由可得，电热水壶的电阻：；
（2）电热水壶正常工作3min，消耗的电能.
22、解：（1）由P=UI可得：电源电压为：；
（2）通过电阻R1的电流为：；
电阻R1的阻值为.
四、简答题
23、答：因为水的比热容比沙石的大，由Q=cm△t可知，相同质量的水和沙石比较，吸收相同的热量（都在太阳照射下），水的温度升高的少，江水是凉凉的，而沙子的温度升高的多，热得烫脚．
24、答：当电路中电流过大时，空气开关自动断开，对电路（或用电器）起到保护作用；当电路漏电时，漏电保护器迅速切断电路，对人体起到保护作用．
五、作图与实验探究题
25、
26、（1）电阻 右 （2）短路 （3）BD
27、（1）0.3；075 （2）变大 变亮
28、（1）
（2）正比 （3）10 （4）0 ～ 3 4
数据序号
1
2
3
电压U/V
2
2.5
3
电流I/A
0.4
0.5
0.6
