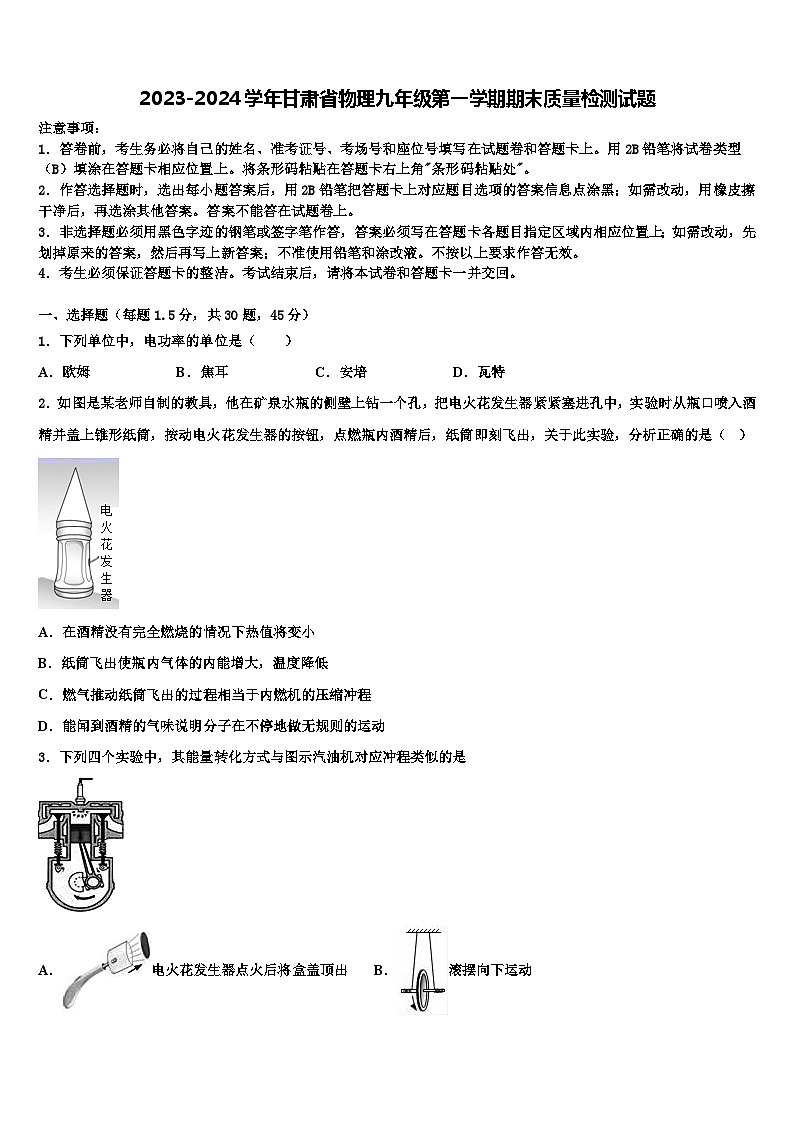

2023-2024学年甘肃省物理九年级第一学期期末质量检测试题

这是一份2023-2024学年甘肃省物理九年级第一学期期末质量检测试题，共24页。试卷主要包含了考生必须保证答题卡的整洁，水的比热容大于沙石的比热容，下列现象中与分子运动无关的是等内容，欢迎下载使用。

1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列单位中，电功率的单位是（ ）
A．欧姆B．焦耳C．安培D．瓦特
2．如图是某老师自制的教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出，关于此实验，分析正确的是（ ）
A．在酒精没有完全燃烧的情况下热值将变小
B．纸筒飞出使瓶内气体的内能增大，温度降低
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．能闻到酒精的气味说明分子在不停地做无规则的运动
3．下列四个实验中，其能量转化方式与图示汽油机对应冲程类似的是
A．电火花发生器点火后将盒盖顶出B．滚摆向下运动

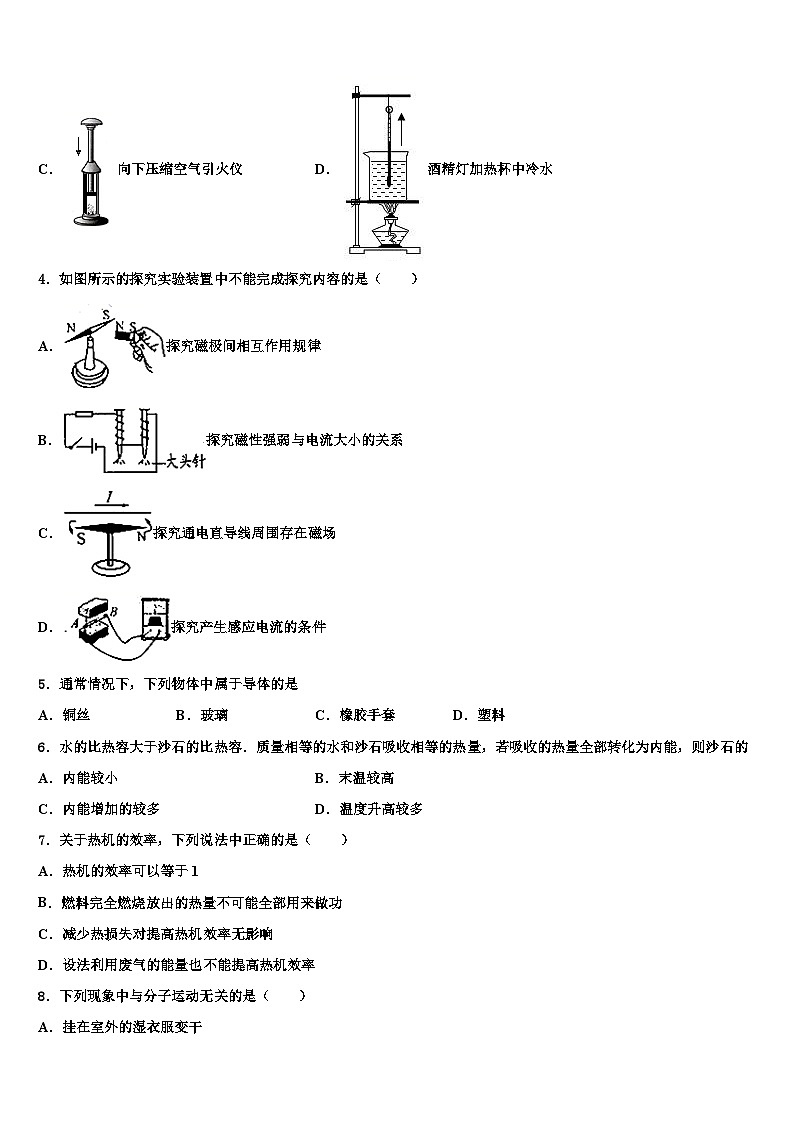

C．向下压缩空气引火仪D．酒精灯加热杯中冷水
4．如图所示的探究实验装置中不能完成探究内容的是（ ）
A．探究磁极间相互作用规律
B．探究磁性强弱与电流大小的关系
C．探究通电直导线周围存在磁场
D．探究产生感应电流的条件
5．通常情况下，下列物体中属于导体的是
A．铜丝B．玻璃C．橡胶手套D．塑料
6．水的比热容大于沙石的比热容．质量相等的水和沙石吸收相等的热量，若吸收的热量全部转化为内能，则沙石的
A．内能较小B．末温较高
C．内能增加的较多D．温度升高较多
7．关于热机的效率，下列说法中正确的是（ ）
A．热机的效率可以等于1
B．燃料完全燃烧放出的热量不可能全部用来做功
C．减少热损失对提高热机效率无影响
D．设法利用废气的能量也不能提高热机效率

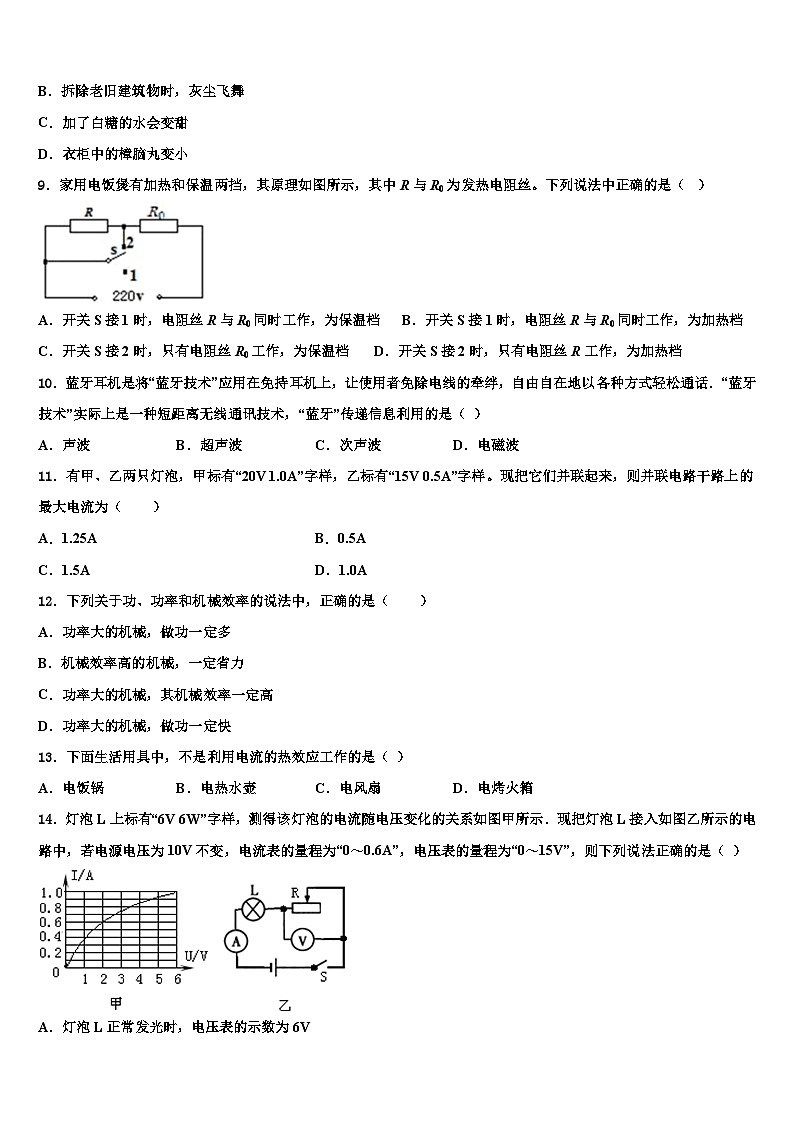

8．下列现象中与分子运动无关的是（ ）
A．挂在室外的湿衣服变干
B．拆除老旧建筑物时，灰尘飞舞
C．加了白糖的水会变甜
D．衣柜中的樟脑丸变小
9．家用电饭煲有加热和保温两挡，其原理如图所示，其中R与R0为发热电阻丝。下列说法中正确的是（ ）
A．开关S接1时，电阻丝R与R0同时工作，为保温档B．开关S接1时，电阻丝R与R0同时工作，为加热档
C．开关S接2时，只有电阻丝R0工作，为保温档D．开关S接2时，只有电阻丝R工作，为加热档
10．蓝牙耳机是将“蓝牙技术”应用在免持耳机上，让使用者免除电线的牵绊，自由自在地以各种方式轻松通话．“蓝牙技术”实际上是一种短距离无线通讯技术，“蓝牙”传递信息利用的是（ ）
A．声波B．超声波C．次声波D．电磁波
11．有甲、乙两只灯泡，甲标有“20V 1.0A”字样，乙标有“15V 0.5A”字样。现把它们并联起来，则并联电路干路上的最大电流为（ ）
A．1.25AB．0.5A
C．1.5AD．1.0A
12．下列关于功、功率和机械效率的说法中，正确的是（ ）
A．功率大的机械，做功一定多
B．机械效率高的机械，一定省力
C．功率大的机械，其机械效率一定高
D．功率大的机械，做功一定快
13．下面生活用具中，不是利用电流的热效应工作的是（ ）
A．电饭锅B．电热水壶C．电风扇D．电烤火箱
14．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为10W
15．两根完全相同的铁块A和B，如图甲所示放置时，B被吸住掉不下来；如图乙所示放置时，A不能被吸住而掉下来，此现象说明（ ）
A．A、B都是磁体B．A、B都不是磁体
C．A是磁体，B不是磁体D．A不是磁体，B是磁体
16． “便利贴”的背面有粘性，可方便地贴在课本上，其利用的物理知识是（ ）
A．分子间有引力B．分子间有斥力
C．分子间有空隙D．分子是运动的
17．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时
A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大
18．小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是（ ）
A．B．C．D．
19．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是（ ）
A．污染指数越大，电压表示数越小
B．污染指数越小，电路中消耗的总功率越大
C．电压表示数为1V时，属于重度污染
D．污染指数为50时，电压表示数为2.5V
20．手电筒不亮了,小明拆下灯泡仔细观察（如图甲所示）并设计了下图的四个电路检查灯泡是否烧坏,其中正确的是
A．B．
C．D．
21．下列做法符合安全用电的是（ ）
A．在高压输电线下放风筝
B．在电线上晾衣服
C．保险丝熔断后用铜丝代替
D．家用电器起火时，切断电源后再灭火
22．如图所示，向同一方向移动滑片，电阻的变化效果相同的是： （ ）
A．甲和丙B．乙和丁C．甲和丁D．甲和乙
23．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（ ）
A．2：3B．3：2C．5：3D．3：5
24．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
25．将规格都是“220V 180W”的一台电视机、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电视机产生的热量最多B．电风扇产生的热量最多
C．三者产生的热量一样多D．电热毯产生的热量最多
26．与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（ ）
A．电子从玻璃棒转移到丝绸
B．中子从玻璃棒转移到丝绸
C．质子从丝绸转移到玻璃棒
D．原子核从丝绸转移到玻璃棒
27．三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况
A．甲、乙、丙都带电
B．甲、乙不一定带电，丙一定带电
C．甲、乙一定带电，丙可能带电、也可能不带电
D．甲可能不带电，乙、丙一定带电
28．下列做法符合安全用电的是（ ）
A．用湿手拔插头B．使用绝缘皮破损的导线
C．检修电路前切断电源D．手机充电器长期插在插座上
29．如图所示是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是（ ）
A．温度计中的水银是导体
B．温度计是根据液体的热胀冷缩性质工作
C．电磁继电器是一种电路开关
D．报警器的电磁铁运用了电流的热效应
30．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（ ）
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．油电混合动力汽车已得到广泛应用，给汽车蓄电池充电时，蓄电池相当于_____（选填“电源”或“用电器”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为带电体能_____，但干毛巾与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带_____电。
32．某同学用酒精炉将质量为8kg、温度为20℃的水加热到50℃，消耗酒精42g，则这些酒精完全燃烧放出的热量是________J，酒精炉的效率是________。[，]
33． “220V、5.5kW”的电动机，电阻为 0.4Ω，10s 钟内产生的热量是______J。
34．汽油机是热机的一种，如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图可以看出，此时它正处在________冲程，其能量转化情况与________（选填“乙”或“丙”）图相同，如果此汽油机每秒内对外做功20次，则汽油机每秒内完成________个冲程，飞轮的转速为________r/min.
35．如图所示，电能表的读数为kW·h。
36．如右图所示电路中，电源电压为3V，和阻值相等，若断开，闭合、，两电阻的连接方式为________（选填“串联”或“并联”）；若断开、，闭合，此时电压表示数为________V。
37．在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性．
（______）
38．如图所示的是用电压表测量电路中的电压，已知电源电压为9V，电压表的示数是6 V，则灯L、R两端的电压分别为_______和________。
39．热值是燃料的一种特性，同种燃料，热值总是______的。20kg无烟煤完全燃烧，将可以放出______J热量（无烟煤的燃烧值是3.4×107焦/千克）。
40．某同学利用平行于斜面的力将物体沿斜面底端匀速拉上顶端,已知沿斜面的长为5m,高度为3m,底边长为4m,斜面对物体的支持力为240N,此过程中机械效率为90%，则根据题给条件我们可以判断沿斜面向上的拉力___________摩檫力(选填“大于”“等于”或“小于”);支持力对物体做的功为_______J
三、实验题（每空1分，共2题，15分）
41．如图甲是小阳同学连接的伏安法测电阻的实验电路，实验过程中电源电压始终不变，结合你的实验经历帮助小阳完成下列问题：
（1）小阳同学连接好电路后，闭合开关前应将滑动变阻器的滑片移至最_____（选填“左”或“右”）端；
（2）实验时，电流表、电压表均完好，无论他怎样移动滑片，电流表无示数，电压表有示数且不变，原因可能是_____；
（3）找到原因并解决问题后，他想多测几组数据，于是他将滑动变阻器的滑片由图甲中的位置向右移动。电流表的示数将_____（选填“增大”“减小”或“不变）；
（4）如图乙是他实验时滑片移至某一位置时电流表、电压表的示数，则此时测得未知电阻的阻值为_____Ω；
（5）做完测电阻实验后，小阳发现桌上还有一个标有额定电压为U额的小灯泡和一个已知阻值为R0的定值电阻，他想在不用电流表的情况下测定这个小灯泡的额定功率，于是他设计出了如图丙所示的电路图，按电路图连接好电路后，只闭合开关S和S1，移动滑动变阻器的滑片至小灯泡恰好正常发光；保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，此时电压表的示数为U；则小灯泡的额定功率P额＝_____（结果用已知量和所测物理量的符号表示）。
42．在研究物质吸放热规律的实验中，实验小组的同学选用了水和煤油两种物质，用图所示的装置进行实验。用相同的电热器加热，在相同时间内放出的热量相同（假设为Q），让加热时间相同，下表是小组实验记录的数据。
(1)对比分析实验1、3两次或2、4两次的实验数据，其特点是：______相同的水和煤油，吸收______的热量，煤油升高的温度大约是水升高温度的______倍；
(2)我们______（选填“可以”或“不可以”）认为50g的水比100g的水吸热能力小，50g的煤油比100g的煤油吸热能力小。我们应该选择______和______都相同的情况下，比较吸收热量的多少，才可以衡量物质吸热能力的大小；
(3)计算表格中4组数据所吸收的热量与其升高的温度和质量的比值即，发现对于同种物质，这个比值是______的；不同物质，这个比值是______的。物理学中把这个比值叫做______。
四、计算题（每题10分，共2题，20分）
43．如图甲所示是某家用电饭锅的电路简化示意图，S是电饭锅的自动开关。煮饭时，先将电饭锅的自动开关S按下，电饭锅处于加热状态；当温度达到103℃时，自动开关S改变位置，使电饭锅进入保温状态。某次正常使用电饭锅的过程中，测得通过电饭锅的电流随时间变化的图像如图乙所示。请解答下列问题。
(1)若此次使用过程中，电饭锅在加热状态时消耗的电能全部由天然气提供，天然气完全燃烧放出的热量有50%被饭吸收，则需要完全燃烧多少天然气？（假设消耗的电能全转化为内能，天然气的热值为3.6×107J/m3）
(2)电饭锅在保温状态时，R1消耗的电功率是多少？
(3)若在电路中增加一个电阻R3，使该电饭锅的加热功率提高到1100W，求电阻R3阻值，并在甲图中画出此时R3的连接情况。
44．在如图所示的电路中，电源电压为12V，且保持不变，图中a处可以接电流表，也可以接电压表。若a处接入某种电表后，闭合开关，R2消耗的电功率为3W；若a处接另一种电表，闭合开关后，R2消耗的电功率为12W。则：
（1）请你分析说明，第一次a处接的是哪一种电表，第二次a处接的是哪一种电表？
（2）求出R1和R2的阻值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A．电阻的单位是欧姆，故A不符合题意；
B．电能的单位是焦耳，故B不符合题意；
C．电流的单位是安培，故C不符合题意；
D．电功率的单位是瓦特，简称瓦，故D符合题意。
故选D。
2、D
【解析】A．热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料的燃烧情况无关，所以，在酒精没有完全燃烧的情况下其热值将不变，故A错误；
B．纸筒飞出过程中，燃气推动纸筒做功，将内能转化为机械能，所以瓶内气体的内能减小，温度降低，故B错误；
C．燃气推动纸筒飞出的过程是燃气推动纸筒做功的过程，相当于内燃机的做功冲程，故C错误；
D．能闻到酒精的气味，说明分子在不停地做无规则的运动，故D正确。
故选D。
3、A
【详解】图示中汽油机是做功冲程，能量转化方式为内能转化为机械能．
A．电火花发生器点火后将盒盖顶出，燃料的内能转化为机械能，故A符合题意为答案．
B．滚摆向下运动，重力势能转化为动能，故B不符合题意．
C．向下压缩空气引火仪，对气体做功，内能增加，能量转化方式为机械能转化为内能，故C不符合题意．
D．酒精灯加热杯中冷水，是通过热传递改变水的内能的，故D不符合题意．
4、B
【详解】要探究电磁铁磁性强弱与电流大小的关系，应保持电磁铁的匝数一定，改变电流的大小，B选项中电路的电流不能改变，所以不能完成实验探究，如果把电路中的定值电阻改成滑动变阻器就可以了．
5、A
【解析】A．铜丝是金属，容易导电，是导体，故A符合题意；
BCD．玻璃、橡胶手套、塑料都不容易导电，是绝缘体，故BCD不符合题意。
6、D
【解析】由吸热公式可知，质量相同的不同物质，吸收相同的热量，比热容大的温度升高少，比热容小的温度升高多．
【详解】A、由于水和砂石在吸收热量前其内能大小不确定，所以水和砂石吸收相等的热量后水和砂石的内能大小还是不确定，故A错误．
B、由水和砂石的初温不确定，所以水和砂石的末温也不确定，故B错误；
C、水和砂石吸收相等的热量，所以水和砂石的增加的内能是相同的，故C错误；
D、质量相同的水和砂石，因为水的比热容大于砂石的比热容，吸收相同的热量后，由可知，砂石的温度升高的多，水的温度升高较少，故D正确．
故选D．
7、B
【详解】A．热机工作时，不可避免的要克服机械部件间的摩擦做额外功，同时要散失大部分能量，所以热机效率一定小于1，故A项错误；
B．燃料完全燃烧放出的热量，一部分要用来克服机械部件间的摩擦做额外功，要散失大部分，所以不可能全部用来做功转化为机械能，故B项正确；
C．减少热损失，可以减少额外功而提高热机效率，故C项错误；
D．设法利用废气的能量，可以增大有用功，在消耗燃料相同时，可以提高热机效率，故D项错误。
8、B
【详解】A．湿衣服变干是由于水分子不断运动到空气中的缘故，故A不符合题意；
B．拆除老旧建筑物时，灰尘飞舞，属于机械运动，故B符合题意；
C．加了白糖的水会变甜，是白糖分子运动的结果，故C不符合题意；
D．衣柜中的樟脑丸变小，是樟脑分子运动的结果，故D不符合题意．
9、A
【详解】AB．由电路图可知，开关S接1时，电阻丝R与R0同时工作，两电阻串联，电路中电阻较大，电压两端的电压不变，由电功率公式可知，此时电饭锅电功率较小，电饭锅处于保温状态，故A正确、B错误；
CD．开关S接2时，电阻R被短路，只有电阻R0接入电路，电路中电阻较小，电压两端的电压不变，由电功率公式可知，此时电饭锅电功率较大，电饭锅处于加热状态，故C、D错误；
故选A。
10、D
【详解】电磁波能够传播信息，广播、电视、通讯等都是利用电磁波来传递信息的．
“蓝牙”是一种短距离的无线通信技术，是利用电磁波来传递信息的．
11、A
【详解】由欧姆定律得两灯泡的电阻分别为：
两灯泡的额定电压分别的、，则两灯泡并联时电路中的最大电压；电路中的最大电流：
故选A。
12、D
【详解】A．功率大的机械，根据可知，如果工作时间较短，那么所做的功也较小，不一定多，A错误；
B．机械使用时，是否省力与机械效率高低没有关系，B错误；
CD．功率大的机械，意味着机械做功较快，单位时间内做的功较多，但是机械效率不一定高，C错误，D正确。
13、C
【解析】试题分析：A、电饭锅工作时把电能转化为内能，是利用电流热效应工作的；
B、电热壶工作时把电能转化为内能，是利用电流热效应工作的；
C、电风扇工作时，主要把电能转化为机械能，不是利用电流热效应工作的；
D、电烤箱工作时把电能转化为内能，是利用电流热效应工作的．
故选C．
14、B
【解析】试题分析：灯泡正常发光时，两端的电压为6V，所以此时电压表的示数为10V-6V=4V，故A错；由甲图可知，当电流表示数为0.4A时，灯泡两端的电压为1V，所以此时电压表的示数为10V-1V=9V，故B正确；当电压表示数增大时，小灯泡两端的电压是减小的，由甲图可知，小灯泡的电阻随两端电压的减小而减小，故C错；灯泡的额定电流为1A，电流表的量程为“0～0.6A”，所以电路中的最大电流为0.6A，所以电路中消耗的最大功率为P=UI=10V×0.6A=6W，故D错；应选B．
【考点定位】欧姆定律 电功率的计算
15、D
【解析】因为磁体的磁极，位于磁体的两端，磁极的磁性最强，磁性最弱的部分在磁体的中间，这个位置几乎没有磁性．当用B的一端靠近A的中间部分时，B被吸起，由此可以确定铁棒B有磁性，不能确定A磁性的有无；若A有磁性，当用A的一端即磁性最强的部位去靠近B的中间部分时，应该吸引B，而实际上没有吸引，说明了铁棒A没有磁性；
故选D．
16、A
【详解】“便利贴”的背面有粘性，可以减小分子之间的距离，从而使分子间作用力变大，具有更大的吸引力，使“便利贴”方便地贴在课本上，这是利用了分子间有引力，故A符合题意，故选A．
【点睛】
题考查的是分子动理论内容，需要结合具体生活实例进行分析，并利用物理语言解释物理现象．
17、B
【详解】由电路图知道，电路是由湿敏电阻R和定值电阻R0串联构成的，电压表测R0两端的电压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R总=R0+R知道，电路总电阻增大，又由且U不变知道，电路中电流减小，即电流表的示数减小；由U=IR0知道，R0两端的电压减小，即电压表的示数减小；而由知道，电路总功率减小，故只有B正确．
18、A
【解析】分析：根据题意可知，刷卡和投币都可以使电动机工作；光控开关控制照明灯．
解答：由题知，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的；
光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有A符合题意，BCD不符合题意．
故选A．
【点睛】（1）开关控制用电器时开关和用电器是串联的，用电器和用电器之间是并联的．
（2）根据实际需要学会设计串联电路和并联电路．
19、C
【详解】A．由图像可知，污染指数越大，可变电阻的阻值越小，根据串联电路的分压特点可知，可变电阻两端的电压越小，则定值电阻两端的电压越大，即电压表示数越大，故A项错误；
B．由图像可知，污染指数越小，可变电阻的阻值越大，电路总电阻越大，根据可知，电源电压不变，总电阻越大，总功率越小，故B项错误；
C．电压表示数为1V时，电路中电流为
可变电阻两端电压为
根据欧姆定律可得，可变电阻连入电路中的阻值为
由图像可知，电阻为20Ω时，污染指数为150，属于重度污染，故C项正确
D．由图像可知，污染指数为50时，可变电阻连入电路中的阻值为50Ω，根据串联电路的分压特点可知，
即
解得：，即电压表示数为0.5V，故D项错误。
故选C。
20、A
【详解】A．灯泡和电池组成闭合回路，可以检测灯泡是否被烧坏，故A正确；
B．灯泡和电池的正极相连，但没构成闭合回路，无法检测灯泡是否被烧坏，故B错误；
C．电池的正负极都连接到灯泡的金属触头上，造成电源短路，会烧坏电源，无法检测灯泡是否被烧坏，故C错误；
D．电路中没有导线，不能构成电路，无法检测灯泡是否被烧坏，故D错误。
21、D
【详解】A．因为高压输电线上是高压，在下面放风筝时可能会发生高压电弧触电，因此放风筝时，远离高压电线，不符合安全用电原则，故A不符合题意；
B．水是导体，将衣服直接晾在电线上，当人接触时，将会发生触电事故，不符合安全用电原则，故B不符合题意；
C．铜和铁的熔点都很高，如果用铜丝或铁丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故C不符合题意；
D．用电器着火了，要立即断开电源再想法灭火，符合安全用电原则，故D正确。
22、C
【详解】甲图中导线接A、D，接入电路的是AP段电阻丝．乙图接的是AB段电阻丝，丙图接入的是BP段电阻丝，丁图接入的是AP段电阻丝，故答案选C
23、A
【解析】由电路图可知，开关S闭合后，如果乙为电流表，将会造成电源短路；如果甲为电流表，则L2被短路、不能工作；所以，甲、乙均为电压表，此时灯L1、L2串联连接，电压表甲测L2两端电压，电压表乙测电源电压；因串联电路中总电压等于各分电压之和，所以，两灯泡两端的电压之比：，因串联电路中各处的电流相等，且灯泡L1、L2都能正常发光，所以，由P=UI可得，两灯泡的额定功率之比：，故应选A．
24、B
【详解】A．当开关S1、S2闭合时，R1被短路，电压表的示数等于电源电压；再断开开关S2时，电压表测量Rx两端的电压，则可计算出R1两端的电压，即可计算出电路中的电流，从而可计算出被测电阻的阻值，A能测出，不符合题意；
B．电压表串联在电路中，其示数始终等于电源电压，不可知被测电阻的电压和电流，不能测出其阻值，B符合题意；
C．只闭合S2可测出通过被测电阻的电流，两个开关都闭合，可测出干路电流，则可计算出R1的电流，由U=IR可得R1两端的电压，根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压，从而计算出待测电阻的阻值，故C能测出，不符合题意；
D．当S1闭合，S2断开时，电流表测出通过R1的电流，由U=IR可计算出电源电压；
当两开关都闭合时，两电阻并联，电流表测干路电流，则可根据并联电路的电流规律计算出通过Rx的电流，从而计算出Rx的阻值，故D能测出，不符合题意．
【点睛】
本题考查的是测量电阻的特殊方法，解题的关键是能够根据开关的开合得出电阻两端的电压及通过电阻的电流．
25、D
【解析】因为接在家庭电路中，U＝220V，所以三种用电器的实际功率：P实＝P额＝180W；又因为W＝Pt，用电器工作时间t相等，所以三种用电器消耗的电能相同，电视机工作时，主要将电能转化为光能和声能，电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，几乎把电能全部转化为热量，所以产生热量最多的是电热毯。
故选：D。
26、A
【分析】摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到电子的物体带负电．
【详解】摩擦起电的实质是电子的转移，用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，故A正确、BCD错．故选A．
【点睛】
摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到电子的物体带负电．
27、C
【详解】由于甲、乙两小球相斥，因为只有同种电荷相互排斥，即说明甲、乙一定都带电，且带的是同种电荷，
由于乙、丙两小球相吸，因为吸引情况有两种可能，即可能都带电，且是异种电荷，也可能一个带电，另一个不带电；故由于乙一定带电，则丙球有两种可能，即丙可能带电、也可能不带电．
故C正确．
28、C
【详解】A．水是导体，用湿手插拨电器插头，容易发生触电，所以应先把湿手擦干，故A项不符合题意；
B．使用绝缘皮破损的导线，一不小心就会使人触电，十分危险，故B项不符合题意；
C．为保证用电安全，维修电路时首先要先切断电源，故C项符合题意；
D．将手机充电器长期插在电源插座上，可能会使充电器因发热而引起火灾，故D项不符合题意。
故选C。
29、D
【详解】A．温度计中的液体是水银，当温度达到一定值时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用，故A正确；
B．温度计是根据液体热胀冷缩的性质制成的，故B正确；
C．电磁继电器的实质就是一个由电磁铁控制电路通断的开关，故C正确；
D．电磁铁是运用电流的磁效应，而不是电流的热效应，故D错误。
故选D。
30、B
【详解】充电鞋垫是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光：
A．此图反映了通电线圈在磁场中受到力的作用而转动，与充电鞋垫原理无关，故A不符合题意；
B．线圈做切割磁感线运动时，电路中产生感应电流，电流表指针发生偏转，与充电鞋垫原理相同，故B符合题意；
C．图中是电流的磁效应，是利用电来获得磁，与充电鞋垫原理无关，故C不符合题意；
D．此图探究的是电磁铁磁性强弱的影响因素，研究电磁铁磁性强弱与线圈中电流大小有关，与充电鞋垫的制成原理无关，故D不符合题意。
故选B。
二、填空题（每空1分，共10题，20分）
31、用电器 吸引轻小物体 负
【解析】(1)给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；
(2)干毛巾与汽车玻璃摩擦后，干毛巾带了电，能吸引轻小物体；
(3)用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与橡胶相互排斥，说明干毛巾带负电。
32、 80％
【详解】[1]这些酒精的质量是，根据可知，这些酒精完全燃烧放出的热量是
[2]由题意可知，水吸收的热量是
则可知酒精炉的效率是
33、2500
【分析】(1)根据电动机的功率的大小和电压的大小可以求得电动机正常工作时的电流的大小；
(2)根据发热的公式可以求得1s时间内线圈上产生的热量。
【详解】已知电动机的功率P=5.5kW，电压U=220V，根据得，电动机正常工作时的电流为
由题可知电阻R=0.4Ω，由焦耳定律可知，10s内产生的热量
34、做功 乙 80 2400
【详解】由图示甲可知，两气门闭合活塞向下运动，所是此时处于做功冲程状态，在做功冲程中，内能转化为机械能，与乙图中的能量转化相同；四种程内燃机做一次功完成4个冲程，飞轮转两圈，每秒内对外做功20次，则汽油机每秒内完成80个冲程，每秒转40圈，所以每分种转2400圈．
35、1318.3
【分析】电能表是测量电路一段时间内消耗的电能的仪表，上面有五个数字窗口，最后一位是小数位，单位是kW⋅h。
【详解】从电能表上可以看出电能表的示数为13183，最后一位是小数，单位是kW⋅h，故电能表的读数为1318.3kW⋅h。
36、并联 1.5
【详解】[1]若断开S2，闭合S1、S3，R1和R2并列连接在电源两端，即为并联。
[2]若断开S1、S3，闭合S2，R1和R2依次连接即为串联，电压表测R1两端的电压；由于R1和R2阻值相等，根据串联电路的分压特点可知
电压表示数1.5V。
37、
【解析】由右手螺旋定则知道，螺线管右侧为N极，根据异名磁极相互吸引知道，小磁针的右端为S极，左侧为N极，如图所示：
38、6V 3V
【分析】由电路图可知，灯泡与电阻串联，电压表测灯泡两端的电压，由串联电路特点可以求出定值电阻两端的电压。
【详解】[1]由电路图可知，灯L与定值电阻串联，电压表测灯泡两端的电压，则灯泡两端的电压UL=6V。
[2]已知电源电压U总=9V，根据串联电路中电压规律，可知定值电阻两端的电压
则定值电阻两端的电压为3V。
39、一定 6.8×108
【详解】[1]热值是燃料的一种特性，即热值只与燃料的种类有关，同种燃料，热值总是一定的。
[2]无烟煤完全燃烧放出的热量
40、大于 0
【解析】由题意可知，斜面的机械效率为90，根据公式得==100=,得F=10f.即Ff.物体在支持力的方向上没有通过距离，所以支持力对物体没有做功．即为0J．
三、实验题（每空1分，共2题，15分）
41、右 电阻R断路 减小 10
【详解】(1)[1]小阳同学连接好电路后，闭合开关前应将滑动变阻器的滑片移至阻值最大处，即最右端；
(2)[2]实验时，电流表、电压表均完好，无论他怎样移动滑片，电流表无示数，则电路可能断路，电压表有示数且不变，则电压表与电源连通，故原因可能是电阻R断路；
(3)[3]图甲中，电流表测电路的电流，他将滑动变阻器的滑片由图甲中的位置向右移动，变阻器连入电路的电阻变大，由串联电阻的规律，电路的总电阻变大，由欧姆定律可知，电流表的示数将减小；
(4)[4]如图乙中电流表选用小量程，分度值为0.02A，电流为0.2A，电压表选用小量程，分度值为0.1V，电压示数为2V，由欧姆定律可得，测得未知电阻的阻值为：
；
(5)[5]如图丙所示的电路图，按电路图连接好电路后，只闭合开关S和S1，电压表测灯的电压，移动滑动变阻器的滑片至小灯泡恰好正常发光；保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，因此时各电阻的大小和电压不变，灯仍正常工作，电压表测灯和定值电阻的总电压，根据串联电路电压的规律，定值电阻的电压为：
由欧姆定律可求出通过定值电阻的电流，即灯的额定电流：
则小灯泡的额定功率：
。
42、质量 相同 两倍 不可以 质量 升高温度 相等 不相等 比热容
【详解】(1)[1][2][3]分析1、3或2、4两次实验数据可知，质量相同的水和煤油，加热相同的时间，吸收相同的热量，煤油升高的温度大约是水升高温度的2倍。
(2)[4][5][6]由控制变量法可知，质量和升高的温度相同时，比较吸收热量的多少，吸收热量越多，吸热能力越强，所以不可以认为50g的水比100g的水吸热能力小，50g的煤油比100g的煤油吸热能力小。
(3)[7][8][9]由表中数据可知，同种物质，物质吸收的热量与物质质量和升高的温度的乘积的比值是相同的，不同种物质，物质吸收的热量与物质质量和升高的温度的乘积的比值是不同的，该比值大说明物质的吸热能力强，物理学中为了描述物质的这种性质，引入了比热容。
四、计算题（每题10分，共2题，20分）
43、 (1)0.029；(2)165W；(3)220
【详解】(1)根据P=可知，在电压一定时，电阻越小电功率越大，所以S接1，电路中只有定值电阻时，电功率较大，是加热状态，由图乙可知此次使用过程中，电饭锅在加热状态时消耗的电能
W=UIt=220V4A1060s=5.28J
水吸收的热量
=W=5.28J
天然气放出的热量
===1.056J
天然气的体积
V==0.029
(2)加热状态时S接1，电路中只有定值电阻，由加热状态时的图像得的电阻值
===55
保温状态时S接2，此时与串联，由保温状态时的图像得的电阻值
===220
的阻值为
==22055=165
电饭锅在保温状态时，R1消耗的电功率
===165W
(3)使该电饭锅的加热功率提高到1100W，根据P=可知，电阻值应减小，由于电阻有越串越大，越并越小的特点，所以应找一个合适电阻与并联使用，电路连接如图所示
与并联后的总电阻为
===44
根据并联电路中=+得
=+
电阻R3阻值
=220
答：(1)需要完全燃烧0.029天然气。
(2)电饭锅在保温状态时，R1消耗的电功率是165W。
(3)使该电饭锅的加热功率提高到1100W，需要并联的电阻R3的阻值是220。
44、 (1)第一次a处接的是电压表，第二次a处接的是电流表；(2) R1和R2的阻值都是
【详解】(1)由题意知，，根据
可知，，说明第一次a处接的是电压表，第二次a处接的是电流表。
(2)当a处接的是电流表时，由可得
当a处接的是电压表时，R1与R2串联，由得
故，串联电路电流处处相等，可知
答：(1)第一次a处接的是电压表，第二次a处接的是电流表；(2)R1和R2的阻值都是。
物质
实验次数
液体质量/g
升高的温度/℃
加热时间/s
水
1
50
9
10
2
100
5
10
煤油
3
50
19
10
4
100
10
10
