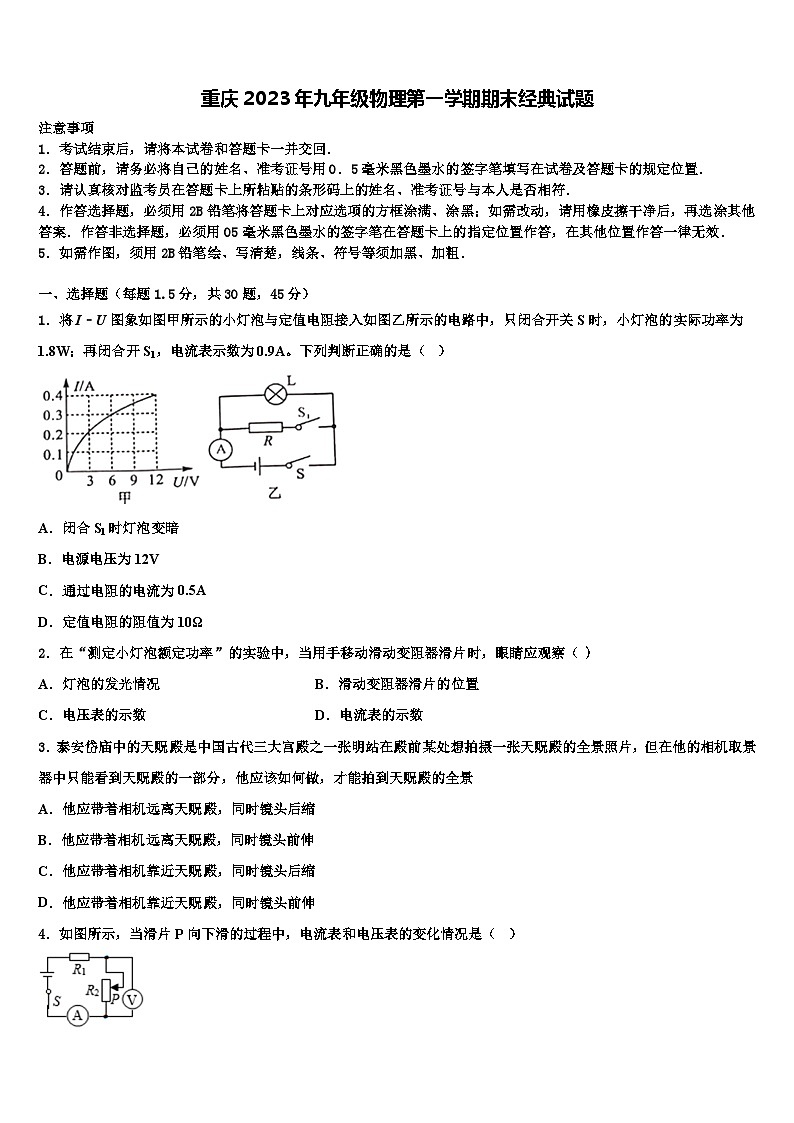

    重庆2023年九年级物理第一学期期末经典试题第1页

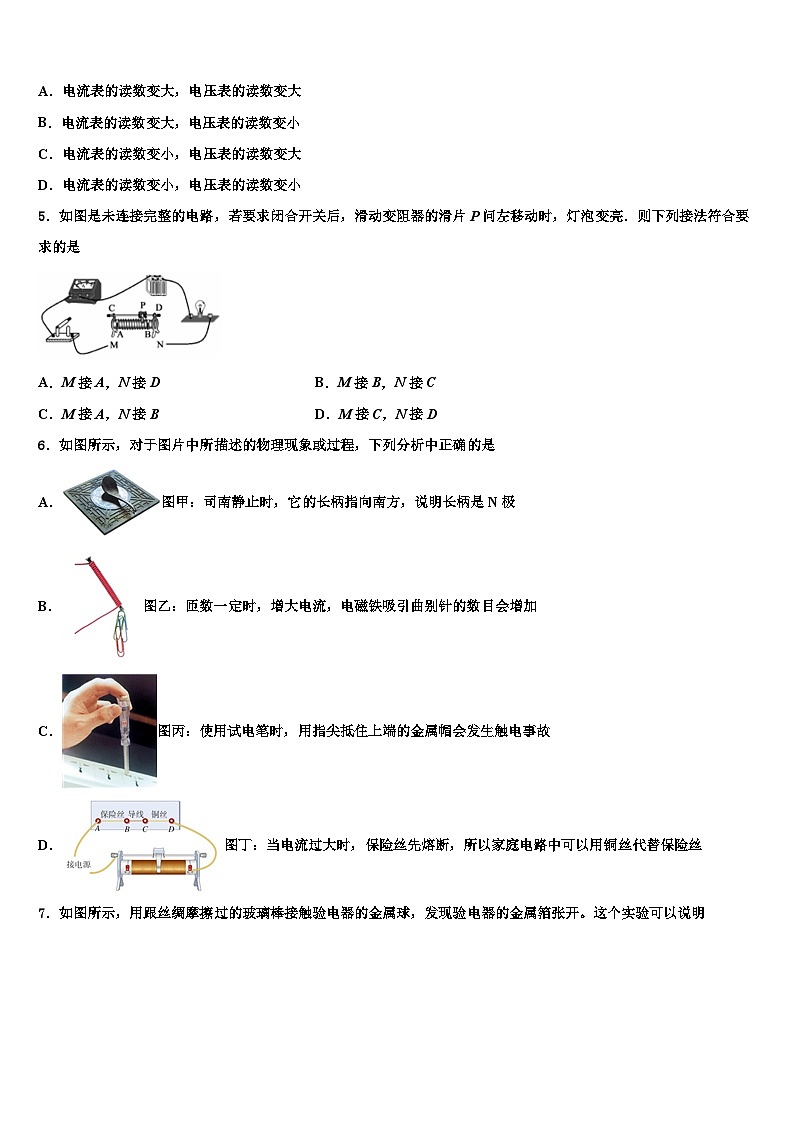

    重庆2023年九年级物理第一学期期末经典试题第2页

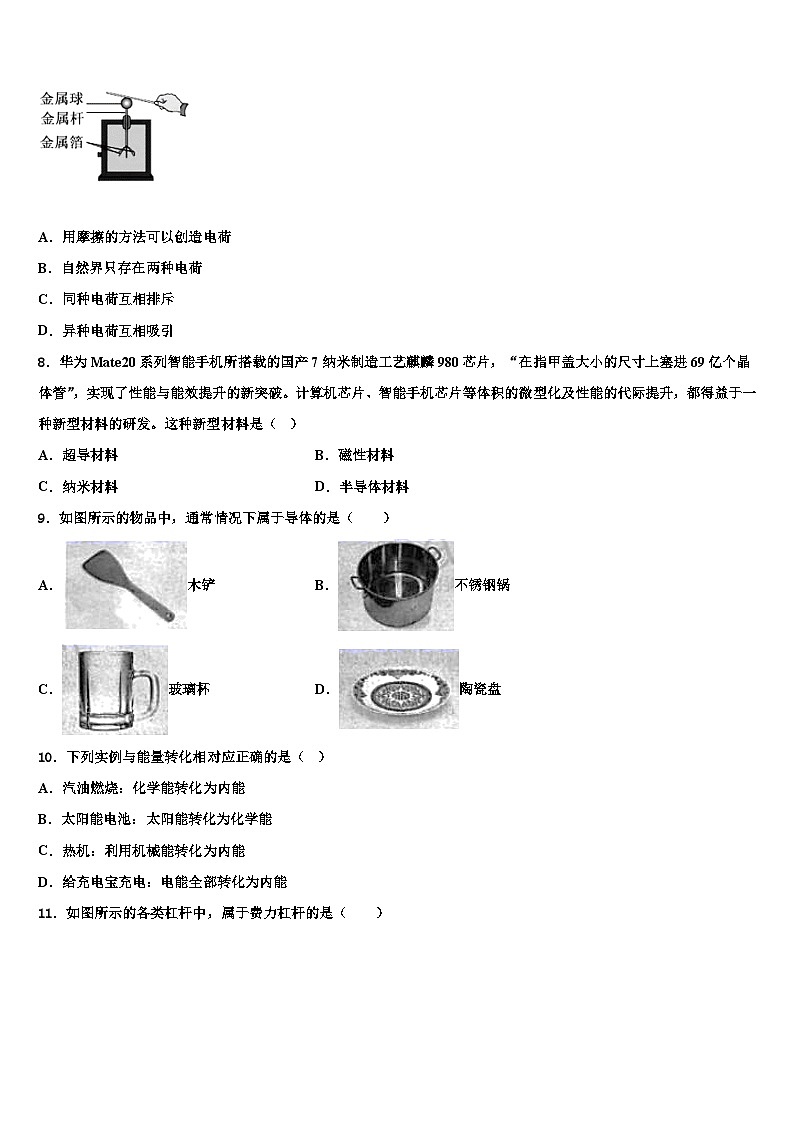

    重庆2023年九年级物理第一学期期末经典试题第3页
    还剩21页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    重庆2023年九年级物理第一学期期末经典试题

    展开

    这是一份重庆2023年九年级物理第一学期期末经典试题,共24页。
    2.答题前,请务必将自己的姓名、准考证号用0.5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置.
    3.请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符.
    4.作答选择题,必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑;如需改动,请用橡皮擦干净后,再选涂其他答案.作答非选择题,必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答,在其他位置作答一律无效.
    5.如需作图,须用2B铅笔绘、写清楚,线条、符号等须加黑、加粗.
    一、选择题(每题1.5分,共30题,45分)
    1.将I﹣U图象如图甲所示的小灯泡与定值电阻接入如图乙所示的电路中,只闭合开关S时,小灯泡的实际功率为1.8W;再闭合开S1,电流表示数为0.9A。下列判断正确的是( )
    A.闭合S1时灯泡变暗
    B.电源电压为12V
    C.通过电阻的电流为0.5A
    D.定值电阻的阻值为10Ω
    2.在“测定小灯泡额定功率”的实验中,当用手移动滑动变阻器滑片时,眼睛应观察( )
    A.灯泡的发光情况B.滑动变阻器滑片的位置
    C.电压表的示数D.电流表的示数
    3.泰安岱庙中的天贶殿是中国古代三大宫殿之一张明站在殿前某处想拍摄一张天贶殿的全景照片,但在他的相机取景器中只能看到天贶殿的一部分,他应该如何做,才能拍到天贶殿的全景
    A.他应带着相机远离天贶殿,同时镜头后缩
    B.他应带着相机远离天贶殿,同时镜头前伸
    C.他应带着相机靠近天贶殿,同时镜头后缩
    D.他应带着相机靠近天贶殿,同时镜头前伸
    4.如图所示,当滑片P向下滑的过程中,电流表和电压表的变化情况是( )
    A.电流表的读数变大,电压表的读数变大
    B.电流表的读数变大,电压表的读数变小
    C.电流表的读数变小,电压表的读数变大
    D.电流表的读数变小,电压表的读数变小
    5.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P问左移动时,灯泡变亮.则下列接法符合要求的是
    A.M接A,N接DB.M接B,N接C
    C.M接A,N接BD.M接C,N接D
    6.如图所示,对于图片中所描述的物理现象或过程,下列分析中正确的是
    A.图甲:司南静止时,它的长柄指向南方,说明长柄是N极
    B.图乙:匝数一定时,增大电流,电磁铁吸引曲别针的数目会增加
    C.图丙:使用试电笔时,用指尖抵住上端的金属帽会发生触电事故
    D.图丁:当电流过大时,保险丝先熔断,所以家庭电路中可以用铜丝代替保险丝
    7.如图所示,用跟丝绸摩擦过的玻璃棒接触验电器的金属球,发现验电器的金属箔张开。这个实验可以说明
    A.用摩擦的方法可以创造电荷
    B.自然界只存在两种电荷
    C.同种电荷互相排斥
    D.异种电荷互相吸引
    8.华为Mate20系列智能手机所搭载的国产7纳米制造工艺麒麟980芯片,“在指甲盖大小的尺寸上塞进69亿个晶体管”,实现了性能与能效提升的新突破。计算机芯片、智能手机芯片等体积的微型化及性能的代际提升,都得益于一种新型材料的研发。这种新型材料是( )
    A.超导材料B.磁性材料
    C.纳米材料D.半导体材料
    9.如图所示的物品中,通常情况下属于导体的是( )
    A.木铲B.不锈钢锅
    C.玻璃杯D.陶瓷盘
    10.下列实例与能量转化相对应正确的是( )
    A.汽油燃烧:化学能转化为内能
    B.太阳能电池:太阳能转化为化学能
    C.热机:利用机械能转化为内能
    D.给充电宝充电:电能全部转化为内能
    11.如图所示的各类杠杆中,属于费力杠杆的是( )
    A.起子
    B.核桃夹子
    C.筷子
    D.撬棒
    12.如图所示电路,两个灯泡完全相同,闭合开关,电压表示数是3V.关于电源电压和灯L2两端的电压,下列说法正确的是( )
    A.3V 3VB.1.5V 3VC.3V 1.5VD.6V 3V
    13.从欧姆定律可以导出公式R= U/I , 下列说法正确的是
    A.当电压U增大为原来的2倍时,电阻R也增大为原来的2倍
    B.当电流I增大为原来的2倍时,电阻R减小为原来的二分之一
    C.通过导体的电流若为零,电阻也为零
    D.即使导体两端的电压为零,电阻也不为零
    14.电热水器金属内胆出水口加接一段曲长管道,在电热水器漏电且接地线失效时,能形成“防电墙”,保障人的安全.如图所示,当热水器漏电且接地线失效时,其金属内胆与大地间电压为220 V,由于曲长管道中水具有电阻(简称“隔电电阻”),因而人体两端的电压不高于12 V.下列说法正确的是( ).
    A.“隔电电阻”大于“人体电阻”
    B.曲长管道应选用导电性能好、管壁较厚的铜管
    C.热水器漏电,且接地线失效时,“防电墙”使人体内无电流通过
    D.热水器漏电且接地线失效时,“隔电电阻”与“人体电阻”并联
    15.如图所示电阻箱的读数是
    A.4102ΩB.2014ΩC.2104ΩD.2140Ω
    16.酒精和水混合后总体积变小,该现象直接说明( )
    A.组成物质的分子很小B.分子间有间隙
    C.分子间存在引力D.分子不停息做无规则运动了
    17.水做为发动机良好的冷却剂是因为水具有较大的( )
    A.热值B.比热容C.密度D.电阻
    18.有一块手机用的锂电池,上面标明电压是3.7V,容量为1130mA·h,它充满电后大约储存的电能为:( )
    A.4.181×103 JB.4.181 kW·hC.1.50516×104 JD.1.50516kW·h
    19.关于电功和电功率,下列说法中正确的是( )
    A.电功率是表示电流做功多少的物理量
    B.用电器工作过程中的实际电功率可能小于它的额定功率
    C.电流通过用电器所做的电功越多,这个用电器的电功率一定越大
    D.额定功率越大的用电器,正常工作时电流通过它所做的电功一定越多
    20.2016年9月,一群蜜蜂飞入新北区一处民宅,民警将装有蜂蜜的木桶置于宅门外,蜜蜂陆续飞入桶中,下列现象中,与此原理相同的是( )
    A.煮稀饭时米粒在水中翻滚
    B.用鼻子鉴别醋和酱油
    C.固体、液体很难压缩
    D.两个铅柱压紧后粘在一起
    21.用电器甲和乙,其电流与其两端电压关系如图所示,其中直线表示用电器甲的电流与其两端电压关系图.下列说法正确的是
    A.用电器甲电阻不变,大小为0.1Ω
    B.用电器乙电阻随着电流增大而变大,最大值10Ω
    C.如果把这两个用电器串联接在6V的电源上,干路中的电流是0.43A
    D.如果把这两个用电器并联接在4V的电源上,干路中的电流是0.65A
    22.如果加在某定值电阻两端的电压从6V升高到10V,通过该电阻的电流变化了0.1A,则该电阻的电功率变化了( )
    A.0.4WB.1.6WC.4.0WD.无法确定
    23.如图所示,当开关S闭合后,两灯不亮,电压表有较大示数。则下列说法中正确的是
    A.灯L1的灯丝断了B.灯L1被短路了
    C.灯L2的灯丝断了D.灯L2被短路了
    24.如图所示,开关S闭合时,灯泡L1与灯泡L2组成并联电路的是( )
    A.B.C.D.
    25.关于磁场,下列说法正确的是( )
    A.地磁场的N极在地理北极附近,S极在地理南极附近,地磁场的南北极与地理的南北极并不完全重合
    B.磁极间的相互作用是通过磁场发生的
    C.磁感线是磁场中真实存在的一些曲线
    D.磁体周围的磁感线从磁体的S极发出,回到磁体N极
    26.如图所示的电路中,电源的电压保持不变,R1为定值电阻,R2为滑动变阻器,闭合开关S,滑片P向右移动时
    A.电流表A的示数变大B.电压表V的示数变小
    C.电路消耗的总功率减小D.R1消耗的电功率变大
    27.根据生活经验,你认为下列数据符合实际情况的是
    A.教室内一盏日光灯的功率约为1000W
    B.家用节能灯中电流约为2A
    C.1节1号干电池的电压为1.5V
    D.铅笔芯是比较好的绝缘体
    28.把两节干电池、两个开关、一个小灯泡、一个电动机连成下图所示的电路,与实物图对应的电路图是( )
    A.B.
    C.D.
    29.820年,安培在科学院例会上做了一个实验,引起了众科学家的兴趣。如图所示,把通电螺线管沿东西方向水平悬挂起来,然后给导线通电,会发生的现象是( )
    A.通电螺线管仍保持原位置静止
    B.通电螺线管转动,但最后又回到原位置
    C.通电螺线管转动,直至A指向北,B指向南
    D.通电螺线管转动,直至A指向南,B指向北
    30.物理学是一门实验性很强的基础科学,同学们正确使用仪器的技能是做好物理实验的基础,下列操作正确的是
    A.使用量筒测水的体积读数时,视线应该与液面最高处相平
    B.用温度计测量液体温度,可以将温度计从液体中取出再读数
    C.用刻度尺测量长度,应让整刻度线对准被测物体的一端
    D.用托盘天平测量物体质量过程中,发现横梁不平衡时可调节平衡螺母
    二、填空题(每空1分,共10题,20分)
    31.如图所示,是甲、乙两导体电流与电压的关系图象,根据图象可知R甲_______R乙(选填“大于”或“小于”),若将甲和乙串联接在电路中,则通过它们的电压之比U甲∶U乙=_______.
    32.用毛皮摩擦过的橡胶棒接触不带电的验电器金属球时,验电器的金属箔张角变大,这是由于验电器_____(选填“得到”或“失去”)电子,所带的_____(选填“正”或“负”)电荷增多的缘故.
    33.人们利用发电机把天然存在的各种形式的能转化为电能.为了合理地利用这些能源,发电站要修建在靠近这些天然资源的地方,但是用电的地方往往很远,因此需要输送线路把电能输送到远方.为了将甲地的电能输送到乙地,在甲、乙两地间架设了两根等长的输电线,两根输电线的总长度为L,且单位长度输电线的电阻为r.已知位于甲地的两根输电线间的电压为U,输送电能的功率为P,则通过输电线的电流等于__________,该输电线路输送电能的效率为______________.
    34.已知甲灯泡有“6V 3W”字样,乙灯的额定电压是3V,甲、乙两灯的U-I关系如图所示,即乙灯的额定功率是______W,确保电路安全的前提下,两灯串联使用,电路两端的最大电压是_____V。
    35.有甲、乙、丙三个轻质带电小球,甲和乙靠近时相互吸引,乙、丙靠近时也相互吸引,甲、丙靠近时相互排斥。用丝绸摩擦过的玻璃棒靠近甲球时相互排斥,则三个小球的带电情况为:甲带______,乙带_______,丙带_________。
    36.小明进教室里时发现,当闭合一个开关时,有两个灯泡同时亮,断开这个开关时,这两个灯泡同时熄灭,在正常惰况下,这两个灯泡应该是(____)(选填“串联”或“并联”)。要测量这些灯泡消耗电能的多少,应该用(____)(选填“电流表”、“电压表”或“电能表”)来测量。
    37.如图所示,电源电压为3V,闭合开关,两只相同的灯泡L1、L2都亮,灯泡L2两端的电压为___V.突然两只灯泡同时熄灭,电压表的示数变为3V,电路故障可能是灯泡_________开路(选填“L1”或“L2”)
    38.如图所示,定值电阻R1=5Ω,定值电阻R2=10Ω,当开关S、S1均闭合时,两电压表示数之比U1∶U2= ______,若将图中电压表V1、V2换成电流表A1、A2,开关S闭合,S1断开时,两电流表示数之比I1∶I2= ______。
    39.如图甲所示的电路中电源电压为12V不变。R1=30Ω.R2是阻值范围为0~50Ω的滑动变阻器,如图乙所示的是R3的I﹣﹣U图象。当S1闭合,S2断开。滑片P在b端时,R1的功率是_____W:当S1、S2闭合,滑片P在a端时,整个电路10min消耗的电能是_____J。
    40. “墙内开花墙外香”属于________现象。“钻木取火”是通过________的方式改变物体内能的。
    三、实验题(每空1分,共2题,15分)
    41.小明利用他的玩具电动机进行物理知识的新探究,他先按图把器材连接好后,保持电源电压不变,闭合开关,改变滑动变阻器滑片的位置,进行了两次实验,并把实验中得到的有关数据记录在下面表格中。(g=10N/kg)
    请你根据小明的研究,解答下列问题:
    (1)在实验过程中,钩码在匀速上升过程中,动能_____,机械能_____;(选填“变大”、“变小”或“不变”)
    (2)第一次实验中电动机提升重物做的有用功_____J;
    (3)第二次实验电动机消耗的电能是_____J。
    42.绮妍同学为了探究“电流与电压、电阻的关系”,设计了如图-甲的实验电路,她在学校实验室找来了如下一些实验器材:电压恒为3V的电源,电流表、电压表各一只,一个开关,阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个,滑动变阻器上标有“20Ω 1A”字样,导线若干.
    (1)请你用笔画线代替导线,将如图乙中的实物连接完整(要求滑片P向左滑动时电路中的电流变大)。
    (__________________)
    (2)闭合开关,绮妍无论怎样移动滑动变阻器的滑片,电流表始终无示数,电压表示数却很大,这可能是因为_____;
    (3)故障排除后,利用定值电阻R=5Ω进行电流与电压关系实验
    分析上表可以得出的结论是:__________。
    (4)绮妍同学接着进行电流与电阻关系实验:
    ①把10Ω的电阻接入电路,移动滑变阻器滑片,使电压表示数为2V,读出电流表示数后,断开开关,她拆下10Ω的电阻,改换成阻值为20Ω的电阻继续做实验,闭合开关,电压表示数如图丙所示,其示数是____V,要完成这次实验,接下来她应将变阻器滑片向______端(选填“左”或“右”)移动,使电压表的示数为___________ V.
    ②绮妍接着把50Ω定值电阻接入电路后,无论她怎样调节滑动变阻器,但电压表都达不到2V,为了确保所给的4个定值电阻接入电路后都能正常时行实验,应选取的最大阻值不小于___Ω滑动变阻器。
    (5)实验结束后,绮妍同学向老师提出可以用小灯泡来代替定值电阻,进行“电流与电压关系”的实验探究,老师指出这个实验操作是不可行的,原因是_________。
    四、计算题(每题10分,共2题,20分)
    43.2019年6月17日,南通建造的海洋生活平台“高德4号”出海试航,试航过程中平台的排水量为2×107kg,平台以5m/s的速度匀速直线航行5×103m,所受阻力是平台重的0.02倍,g取10N/kg, q燃油=4.0×107J/kg,问:
    (1)平台受到的浮力?
    (2)平台所受牵引力做功的功率?
    (3)若平台燃油机动力系统效率为40%,该试航过程需要燃烧燃油质量?
    44.电压表既是测量仪表,同时也是一个接入电路中的特殊电阻.电压表的电阻一般很大,为测量某电压表的电阻,某同学连接了如图所示的电路,电源电压保持不变,R1=3.0kΩ.当闭合开关S1、S2时,电压表示数为4.5V;只闭合开关S1时,电压表的示数为3.0V.求:
    (1)电源电压;
    (2)电压表的电阻值.
    参考答案
    一、选择题(每题1.5分,共30题,45分)
    1、D
    【详解】A.再闭合S1后,R与L并联,电流表测干路电流,因并联电路中各支路独立工作、互不影响,所以,灯泡两端的电压和通过的电流,实际功率不变,则灯泡的亮暗不变,故A项错误;
    B.只闭合S时,电路为L的简单电路,电流表测电路中的电流,由图象可知,当时,灯泡的实际功率:
    则电源电压 ,故B项错误;
    C.因并联电路中干路电流等于各支路电流之和,
    所以,通过R的电流:
    故C项错误;
    D.因并联电路中各支路两端的电压相等,
    由可得,定值电阻的阻值:
    故D项正确。
    故选D。
    2、C
    【详解】测定小灯泡额定功率,即小灯泡在额定电压下工作时的电功率,所以实验时应观察电压表的示数变化,当电压表示数为额定电压时,再读出电流表的示数,可计算额定功率.
    3、A
    【解析】根据凸透镜成实像的规律知道,“物近像远像变大”,“物远像近像变小”,即物距变化时,像距也变化,且像的大小也跟着变化;根据题意知道,张明站在殿前某处拍摄的照片只能看到天贶殿的一部分,说明成的像较大,必须使像变小,所以,应减小像距,增大物距,即调整照相机到天贶殿的距离变远一些,同时调整暗箱到镜头的距离变短,使镜头后缩,即只有A正确,故选A。
    4、B
    【详解】由电路图知道,电阻R1 与滑动变阻器串联,电压表与滑动变阻器并联,即电压表测量滑动变阻器两端的电压;当滑片向下移动,滑动变阻器接入电阻减小,即电路中总电阻减小,由由欧姆定律知道,电路中电流增大,所以,电流表示数变大;又因为电流变大,所以R1两端的电压增大,而电源电压不变,故滑动变阻器两端的电压减小,即电压表示数减小,故选B。
    5、A
    【详解】A.M接A,N接D,电阻线AP部分接入电路,滑片向左移动时,电阻变小,电流变大,灯变亮.故A正确;
    B.M接B,N接C,电阻线BP部分接入电路,滑片向左移动时,电阻变大,电流变小,灯变暗.故B错误;
    C.M接A,N接B,则电阻线全部接入电路,滑片移动时,接入电路电阻不变,故C错误;
    D.M接C,N接D,金属杆接入电路,且移动滑片电阻也不会变化,故D错误;
    【点睛】
    重点是滑动变阻器的使用和接线,要理解滑动变阻器改变电阻的原理,即改变接入电路的电阻线的长度来改变电阻.
    6、B
    【详解】A. 能自由转动的磁体静止时指南的那个磁极叫做南极,又叫S极,司南的长柄指向南方,说明长柄是磁体的南极或叫S极,故A错误;
    B. 外形相同的螺线管在电流一定,线圈的匝数越多,其磁性越强,故B正确;
    C. 使用试电笔时,用指尖按住上端的金属帽,不会发生触电事故,故C错误;
    D. 保险丝不能用铜丝代替,保险丝的选择需要满足电阻率大,熔点低的特点,故D错误.故选B.
    7、C
    【详解】A.摩擦可以使物体原子外的电子发生转移,但不是创造电荷,故A不符合题意;
    B.用跟丝绸摩擦过的玻璃棒接触验电器的金属球,发现验电器的金属箔张开,这个现象不能得出自然界只存在两种电荷,故B不符合题意;
    C.用跟丝绸摩擦过的玻璃棒接触验电器的金属球,金属箔带上同种电荷而张开,所以可以说明同种电荷互相排斥,故C符合题意;
    D.用跟丝绸摩擦过的玻璃棒接触验电器的金属球,发现验电器的金属箔张开,这个现象不能说明异种电荷互相吸引,故D不符合题意。
    8、C
    【详解】由“在指甲盖大小的尺寸上塞进69亿个晶体管”知,这些零件所占空间体积极小,空间尺度在纳米级,所以属于纳米材料。
    故选C。
    9、B
    【详解】生活中常见的导体有各种金属、酸碱盐溶液、石墨、人体、大地等;常见的绝缘体有玻璃、橡胶、陶瓷、空气、蒸馏水等.所以,木铲、玻璃杯和陶瓷盘都不容易导电,属于绝缘体,不锈钢锅是由金属制成的,是导体,故只有B符合题意.
    10、A
    【详解】A.汽油燃烧是将化学能转化为内能,A符合题意;
    B.太阳能电池是将太阳能转化为电能,B不符合题意;
    C.热机是想内能转化为机械能,C不符合题意;
    D.给充电宝充电是将电能转化为化学能,D不符合题意。
    11、C
    【详解】A.起子工作时,动力臂大于阻力臂,是省力杠杆,故A不符合题意;
    B.核桃夹子工作时,动力臂大于阻力臂,是省力杠杆,故B不符合题意;
    C.筷子工作时,动力臂小于阻力臂,是费力杠杆,故C符合题意;
    D.撬棒工作时,动力臂大于阻力臂,是省力杠杆,故D不符合题意。
    故选C。
    12、D
    【详解】闭合开关,L1与L2串联,测L1两端电压,即U1=3V.因L1与L2规格相同,故U2=U1=3V,电源电压U=U1+U2=3V+3V=6V.
    13、D
    【详解】电阻是导体的属性,由材料、长度、粗细决定,有时还要考虑温度的变化,但电阻与电压和电流无关.故ABC错误,D正确.
    【点睛】
    重点是电阻的决定因素,电阻是导体本身的属性;还要牢记:由欧姆定律推导出的,作为公式计算可以,但千万不能说电阻与电压成正比,与电流成反比,这样的说法是没有意义的.
    14、A
    【详解】A.由题意知:当热水器漏电且接地线失效时,其金属内胆与大地间电压为220V,由于隔电电阻与人体串联,因而人体两端的电压不高于12V,根据串联电路电压关系,“隔电电阻”两端电压远远大于人体两端的电压,“隔电电阻”大于“人体电阻”,故A正确,符合题意为答案.
    B.曲长管道的电阻很大,因此不能选用导电性能好、管壁较厚的铜管,故B错误.
    C.热水器漏电且接地线失效时,“防电墙”使人体两端电压不高于12V,处于安全电压范围,电路中有电流,故人体内有电流通过,故C错误.
    D.如果“隔电电阻”与“人体电阻”并联,并联电路两端电压相等,“隔电电阻”起不到对人的保护作用,所以“隔电电阻”与人体串联,D错误.
    15、B
    【详解】电阻箱的示数为:210000100110412014.故B正确;故选B.
    16、B
    【详解】因为分子之间存在着空隙,水和酒精充分混合后,酒精分子和水分子分别浸入对方分子的空隙中,使得混合后的总体积变小。
    故选B。
    17、B
    【解析】汽车发动机工作时产生大量热量,这些热量如果不迅速转移,就可能损害发动机,因此利用水的比热容大的特点把这些热迅速吸收,使发动机的温度不致升得太高。
    18、C
    【详解】由可得,充满电后储存的电能
    故选C。
    19、B
    【分析】本题考查电功和电功率的相关知识,根据电功和电功率相关概念辨析。
    【详解】A.电功率是表示电流做功快慢的物理量,故A项错误;
    B.实际电功率是用电器实际工作过程中的功率,与工作实际电压有关,当实际电压小于额定电压时,实际功率小于额定功率,故B项正确;
    C.单位时间内电流做的功叫电功率,相同时间内电流通过用电器所做的电功越多,这个用电器的电功率越大,故C项错误;
    D.额定功率大的用电器,正常工作时时间不一定长,电流做功不一定多,故D项错误。
    故选B。
    20、B
    【分析】(1)物体发生的位置的改变叫机械运动,注意机械运动不是分子运动;
    (2)两个相互接触的物体的分子彼此进入对方的现象叫扩散,扩散现象是分子运动的结果,分子的运动无法用肉眼直接看到,但可以通过气味、颜色的变化来体现;我们能够闻到醋和酱油的气味是因为醋和酱油分子扩散到空气中,扩散现象说明了构成物体的分子在不停地做无规则运动;
    (3)固体、液体很难压缩说明分子间存在着相互作用的斥力;
    (4)两个铅柱压紧后粘在一起说明分子间存在着相互作用的引力.
    【详解】民警将装有蜂蜜的木桶置于宅门外,蜜蜂陆续飞入桶中,是蜂蜜的芳香分子的无规则运动吸引了蜜蜂,是扩散现象;
    A. 煮稀饭时,看到锅中米粒翻滚,不是扩散现象,故A不符合题意;
    B. 鼻子可以闻到醋和酱油的气味,是因为醋和酱油分子运动到了空气中,是扩散现象,故B符合题意;C. 固体和液体很难被压缩,因为分子间有斥力,故C不符合题意;
    D. 两个铅柱压紧后能粘在一起,说明分子之间存在引力,故D不符合题意.
    【点睛】
    本题主要考查学生对扩散现象的认识、分子运动和机械运动区别的了解和掌握,以及分子间的相互作用力,是一道基础题.
    21、D
    【详解】A.由图像可知,用电器甲电阻的I-U图像为过原点的倾斜直线,则用电器甲的电阻不变,由图像可知,当U甲=5V时通过的电流I甲=0.5A,由可得,用电器甲的电阻,故A错误;
    B.由图像可知,当用电器乙可得的电压分别为1.5V、2.5V、4V、4.5V、5V时,对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A,由可得,对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω,所以,用电器乙的电阻随着电流增大而变小,故B错误;
    C.如果把这两个用电器串联且电路中的电流为0.43A时,用电器甲电阻两端的电压=0.43A×10Ω=4.3V,由图像可知,用电器乙两端的电压大于4.5V,则电源的电压大于4.3V+4.5V=8.8V,所以,如果把这两个用电器串联接在6V的电源上,电路中的电流不可能是0.43A,故C错误;
    D.因并联电路中各支路两端的电压相等,所以,如果把这两个用电器并联接在4V的电源上时,它们两端的电压均为4V,由图像可知,通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A,因并联电路中干路电流等于各支路电流之和,所以,干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A,故D正确.
    22、B
    【详解】电阻两端的电压变化,电阻保持不变,当电阻两端的电压为6V时,通过电阻的电流为
    I1=
    当电阻两端的电压为10V时,通过电阻的电流为
    I2=
    电流变化量
    I=I2−I1=−=0.1A
    解得:
    R=40
    由P=得该电阻的电功率变化:
    P=P2−P1==1.6W
    故B符合题意,ACD不符合题意。
    故选B。
    23、A
    【解析】由电路图知道,灯泡L1 与灯泡L2串联,电压表测量灯泡L1 两端的电压,当开关S闭合后,两灯都不亮,说明出现了断路,电压表有较大的示数,说明电压表到电源两极的电路是连通的,即L2 不可能断路,说明应是电压表所测范围之内出现断路,即L1 可能出现了断路,故选A。
    24、C
    【详解】A.图中电流只有一条路径,依次经过这两个灯,因此两个灯泡串联电路,故A不符合题意;
    B.图中开关断开时,两灯组成串联电路,开关闭合时,灯L2被短路,故B不符合题意;
    C.图中开关闭合时,电流有两条路径,分别经过这两个灯,是并联电路,故C符合题意;
    D.图中开关闭合时,灯泡L2被短路,只有L1的简单电路,故D不符合题意.
    故选C.
    25、B
    【分析】(1)地磁场的北极在地理南极附近,地磁场南极在地理北极附近;
    (2)磁场的基本性质:对放入其中的磁体产生磁力作用;
    (3)根据理想模型方法的思路进行分析,即为了人们可以形象直观的认识磁场,科学家通过想象引入了磁感线;
    (4)在磁体外部,磁感线从N极出发,回到S极。
    【详解】A.地磁场的北极在地理南极附近,地磁场南极在地理北极附近,地磁场的南北极与地理的南北极并不完全重合,故A错误;
    B.磁极间的相互作用是通过磁场而发生的,故B正确;
    C.磁感线是科学家为了研究起来形象、直观,是通过想象而描绘出来的,所以不是真实存在的,故C错误;
    D.磁体外部的磁感线是从N极出发,回到S极的,磁体内部的磁感线是从S极出发,回到磁体N极的,故D错误。
    故选B。
    26、C
    【解析】试题分析:①从图可知,定值电阻R1和滑动变阻器串联R2串联,当滑片P向右移动时,其连入电路中电阻的变大,则根据串联电路电阻的特点可知,此时电路中的总电阻的变大,而电源电压不变,由公式可知电路中的电流变小,即电流表的示数变小.所以A不符合题意.
    ②因为定值电阻R1的阻值不变,而电路中的电流变小,所以由公式U=IR可知定值电阻两端的电压变小,根据串联电路电压的特点可知,滑动变阻器两端的电压变大,即电压表的示数变大.所以B不符合题意.
    ③因为电源电压不变,而电路中的电流变小,所以由公式P=UI可知电路中的总功率变小.所以C符合题意.
    ④因为电路中的电流变小,而定值电阻R1的阻值不变,所以由公式P=I2R可知电阻R1消耗的电功率变小.所以D不符合题意.
    所以选C.
    考点:欧姆定律的应用和滑动变阻器的使用
    点评:本题考查欧姆定律的应用和滑动变阻器的使用,并可以利用公式P=UI,P=I2R判断出的功率的变化,关键明白滑动变阻器移动过程中电阻的变化情况,要记住串联电路电流和电压的规律.
    27、C
    【详解】A、教室内日光灯正常发光时的电流在0.2A左右,额定功率约为P=UI=220V×0.2A=44W左右.故A错误;
    B、家用节能灯的额定功率在20W左右,正常发光的电流在I==0.1A左右.故B错误;
    C、一节1号干电池的电压是1.5V.故C正确;
    D、铅笔芯具有良好的导电性,属于导体.故D错误.
    故选C.
    28、A
    【解析】从实物图中可以看出,灯泡与电动机并联,开关S2控制干路,开关S1控制电动机.
    【详解】由实物图可知,灯泡与电动机并联,开关S2控制干路,开关S1控制电动机。A. 灯泡与电动机并联,开关S2控制干路,开关S1控制电动机,故A符合题意;B. 开关S1闭合后,会发生短路现象,开关S2闭合后,灯泡与电动机串联,故B不符合题意;C. 开关S2和开关S1都控制干路,故C不符合题意;D. 灯泡与电动机并联,开关S2控制干路,开关S1控制灯泡,故D不符合题意;故选A.
    29、D
    【详解】由右手螺旋定则可知,螺线管A端为S极B端为地磁N极;地球的南极为地磁N极,北极为S极,螺线管东西悬挂,故在地磁的相互作用下,螺线管会转动,直至A指向南,B指向北才能处于平衡状态,故ABC错误,D正确。
    故选D。
    30、C
    【详解】使用量筒测水的体积读数时,视线应该与凹液面底部相平,故A错误;使用液体温度计读数时,温度计的玻璃泡要继续留在被测液体中,故B错误;使用刻度尺测物体的长度时,物体的一端不一定要对准刻度尺的零刻度线,也可以让整刻度线对准被测物体的一端,故C正确;在称量物体的质量之前,若天平横梁不平衡,要调节天平的平衡螺母使横梁平衡,在称量物体的过程中,若天平横梁不平衡,则要增减砝码或移动游码来使天平的横梁平衡,而不能调节平衡螺母,故D错误,故选C.
    二、填空题(每空1分,共10题,20分)
    31、小于 1:2
    【详解】[1]由图像可知U甲=U乙=2V时,I甲=0.2A,I乙=0.1A,由欧姆定律可得甲乙的电阻分为
    所以R甲小于R乙
    [2] 将甲和乙串联接在电路中,则通过它们的电压之比
    U甲∶U乙=R甲∶R乙=1:2
    32、得到 负
    【分析】(1)用毛皮摩擦过的橡胶棒带负电;
    (2)验电器利用同种电荷互相排斥的原理,当用带电体接触验电器的金属球时,就会有一部分电荷转移,并使金属箔带上同种电荷,两金属箔由于同种电荷互相排斥而张开.
    【详解】毛皮摩擦过的橡胶棒带负电,即橡胶棒有多余的电子;
    它与不带电的验电器金属球接触,多余的电子通过金属球向验电器的金属箔片运动,此过程中橡胶棒失去一部分电子而带的负电荷减少,对于验电器,由于有了多余的电子,使其带上了负电,即负电荷增多.
    33、 1
    【详解】由可知,通过输电线的电流为:;
    输电线的总电阻为:,因此输电过程中,导线因为热效应而损失的功率为:;
    因此输电线路输送电能的效率为:
    34、1.8W 8V
    【详解】[1]从图中可以看到,当乙灯的电压是3V时,流过乙灯的电流是0.6A,3V是乙灯的额定电压,那么乙灯的额定功率是
    [2]从图中可以看到,当两灯串联使用,甲两端的电压是6V时,这也是甲的最大电压,此时乙两端的电压是2V,能够确保电路安全,这也使电路中两端的电压最大,大小为
    35、正电 负电 正电
    【详解】[1]丝绸摩擦过的玻璃棒带正电,玻璃棒靠近甲球时相互排斥,因为同种电荷相互排斥,所以甲球带正电;
    [2]甲和乙靠近时相互吸引,又因为三个小球都带电,异种电荷相互吸引,所以乙球带负电;
    [3]甲、丙靠近时相互排斥,因为同种电荷相互排斥,所以丙球带正电。
    36、并联 电能表
    【详解】[1] 在正常惰况下,教室的灯一个灯丝断了后,另一个仍亮,说明两者是并联关系,一个开关能控制两个灯泡,要求开关串联在干路上。
    [2]消耗的电能等于电流做的功,根据 可知只测电流、电压都不能得出电能多少,只有电能表能测出消耗电能多少,故应为电能表。
    37、1.5 L2
    【解析】第一空.由图可知,两灯串联,电压表测量灯泡L2两端的电压,
    因为串联电路中电流处处相等,
    所以通过灯泡L1和L2的电流相等,
    两个灯泡相同,电阻也相同,
    根据U=IR知,两灯泡两端的电压相等,都为电源电压的一半,所以灯泡L2两端的电压为U=×3V=1.5V;
    第二空.突然两只灯泡同时熄灭,电压表的示数变为3V,不可能是两灯泡同时短路,所以应该是断路,因为电压表的示数为3V,说明电压表与电源的两端相连,所以电路故障可能是灯泡 L2开路了。
    38、1∶2 1∶2
    【详解】[1]由图可知,当开关S、S1均闭合时,R1、R2串联,电压表V1测R1的电压,V2测R2的电压,根据串联电路的分压特点可知
    [2]将图中电压表V1、V2换成电流表A1、A2,开关S闭合,S1断开时,两电阻并联,电流表A1测量R2的电流,电流表A2测量R1的电流,根据并联电路的分流特点可知两电流表示数之比
    39、0.675 7200
    【解析】当S1闭合,S2断开时,滑片P在b端时,R1与R2的最大阻值串联;
    则总电阻: ,
    所以电路中的电流: ,
    R1的功率:;
    图乙是R3的I﹣U图象,由图象可知,当R3两端的电压时,通过的电流,则根据可得R3的阻值:;
    当S1、S2均闭合,且滑片P在a端时,R1与R3并联,电流表测干路电流,并联电路各支路两端的电压相等,则通过R1的电流:,
    通过R3的电流:,
    则干路电流: ,
    整个电路10min消耗的电能:。
    40、扩散 做功
    【解析】从分子动理论讲,“墙内开花墙外香”,属于扩散现象,这个现象说明了分子在永不停息的做无规则运动;“钻木取火”克服摩擦做功,机械能可以转化为木头的内能,此过程是通过做功的方式改变木头的内能。
    三、实验题(每空1分,共2题,15分)
    41、不变 变大 1 1.8
    【详解】(1)[1][2]钩码在匀速上升过程中,质量与速度不发生变化,则动能不变,但高度增高,则重力势能变大,机械能等于势能与动能之和,故机械能变大;
    (2)[3]第一次钩码质量为100g,合0.1kg,钩码上升高度为1.0m,则电动机提升重物做的有用功为:
    (3)[4]第二次电路电压为1.5V,电流为0.15A,钩码上升时间为8.0s,则消耗的电能为:
    42、 电阻R断路 电阻一定时,通过导体的电流与导体两端的电压成正比 2.4 右 2 25 灯丝电阻受温度影响
    【详解】(1)[1]由图甲所示电路可知,定值电阻与滑动变阻器R串联,变阻器采用“一上一下”的接法,电压表与定值电阻并联,由于电源电压只有3V,故电压表采用量程0~3V,电流表串联在电路中,根据电路图连接实物图,如图所示:
    (2)[2]电流表指针无偏转,电路可能存在断路,电压表指针有明显偏转,说明电压表与电源两极相连,电压并联电路之外不存在短路,所以故障是R开路;
    (3)[3]分析表中数据可知,在定值电阻R=5Ω,通过它的电流随它两端电压增大而增大,即当电阻一定时,通过导体的电流与加在导体两端的电压成正比;
    (4)[4]由图可知,电压表所选量程为0~3V,分度值为0.1V,根据指针所指位置可知其示数为2.4V;
    [5][6]拆下10Ω的电阻,改换成阻值为20Ω的电阻,闭合开关,电压表示数会变大,应该增大滑动变阻器的阻值,则应该将滑动变阻器的滑片向右移动,使电压表的示数不变为2V;
    [7]当50Ω定值电阻接入电路时,电路电流为:

    由公式可知,此时滑动变阻器需接入的阻值为:

    而滑动变阻器的最大阻值为20Ω,为了确保所给的4个定值电阻接入电路后都能正常时行实验,应选取的最大阻值不小于25Ω滑动变阻器,;
    (5)[8]由于灯丝的电阻受温度影响,要探究电流与电压的关系,需要保持电阻不变,所以不能用小灯泡做此实验。
    四、计算题(每题10分,共2题,20分)
    43、 (1)2×108 N (2)2×107 W (3) 1.25×103 kg
    【分析】(1)根据阿基米德原理F浮=G排,即可求出浮力;
    (2)根据二力平衡求出牵引力的大小,利用W=Fs,求出牵引力做的功,由求出航行时间,利用求出功率;
    (3)根据求出燃油放出的热量,再利用即可求出燃油质量。
    【详解】(1)已知平台的排水量为m排=2×107kg,根据阿基米德原理可知,平台受到的浮力
    (2)平台漂浮时,,所受阻力是平台重的0.02倍,平台所受的阻力
    由于平台匀速直线航行,根据二力平衡条件,平台所受的牵引力

    平台航行的路程s=5km=5×103m,牵引力做的功
    平台以5m/s的速度匀速直线航行,由得,航行时间

    则平台所受牵引力的功率

    (3)由得,燃油燃烧放出的热量
    由可得,至少需要燃烧的燃油质量
    答:(1)平台受到的浮力2×108N;
    (2)平台所受牵引力的功率2×107W;
    (3)若平台燃油机动力系统效率为40%,该试航过程至少需要燃烧的燃油质量为1.25×103kg。
    44、(1)4.5V (2)
    【解析】(1)当闭合开关S1 、S2 时,电路在只有电压表,且电压表测电源的电压,其示数即为电源的电压:U=4.5V;
    (2)只闭合开关S1 时,电压表与电阻R1 串联,电压表的示数就是电压表两端的电压,即UV =3V,所以,R1 两端的电压:U1 =U-UV =4.5V-3V=1.5V,
    因串联电路各处的电流相等,所以,电路中的电流:I=U1/R1=UV/RV,即RV =6000Ω=6kΩ.
    实验
    次数
    钩码质量
    m(g)
    钩码升高高度
    h(m)
    钩码上升
    时间
    t(s)
    电流表
    示数 I
    (A)
    电压表
    示数 U
    (V)
    滑动变阻器滑片位置
    1
    100
    1.0
    3.6
    0.20
    3.0
    中点
    2
    100
    1.0
    8.0
    0.15
    1.5
    最右端
    实验次数
    1
    2
    3
    4
    5
    6
    电压U/V
    0
    0.4
    0.8
    1.2
    1.6
    2.0
    电流I/A
    0
    0.08
    0.16
    0.24
    0.32
    0.40

    相关试卷

    2023-2024学年重庆市九龙坡区十校物理九年级第一学期期末经典模拟试题含答案:

    这是一份2023-2024学年重庆市九龙坡区十校物理九年级第一学期期末经典模拟试题含答案,共13页。试卷主要包含了答题时请按要求用笔等内容,欢迎下载使用。

    2023-2024学年重庆市两江巴蜀中学九年级物理第一学期期末经典试题含答案:

    这是一份2023-2024学年重庆市两江巴蜀中学九年级物理第一学期期末经典试题含答案,共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容,欢迎下载使用。

    2023-2024学年重庆市江津第四中学物理九年级第一学期期末经典模拟试题含答案:

    这是一份2023-2024学年重庆市江津第四中学物理九年级第一学期期末经典模拟试题含答案,共8页。试卷主要包含了考生必须保证答题卡的整洁,关于电阻,下列说法正确的是,在国际单位制中,电流的单位是等内容,欢迎下载使用。

    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
