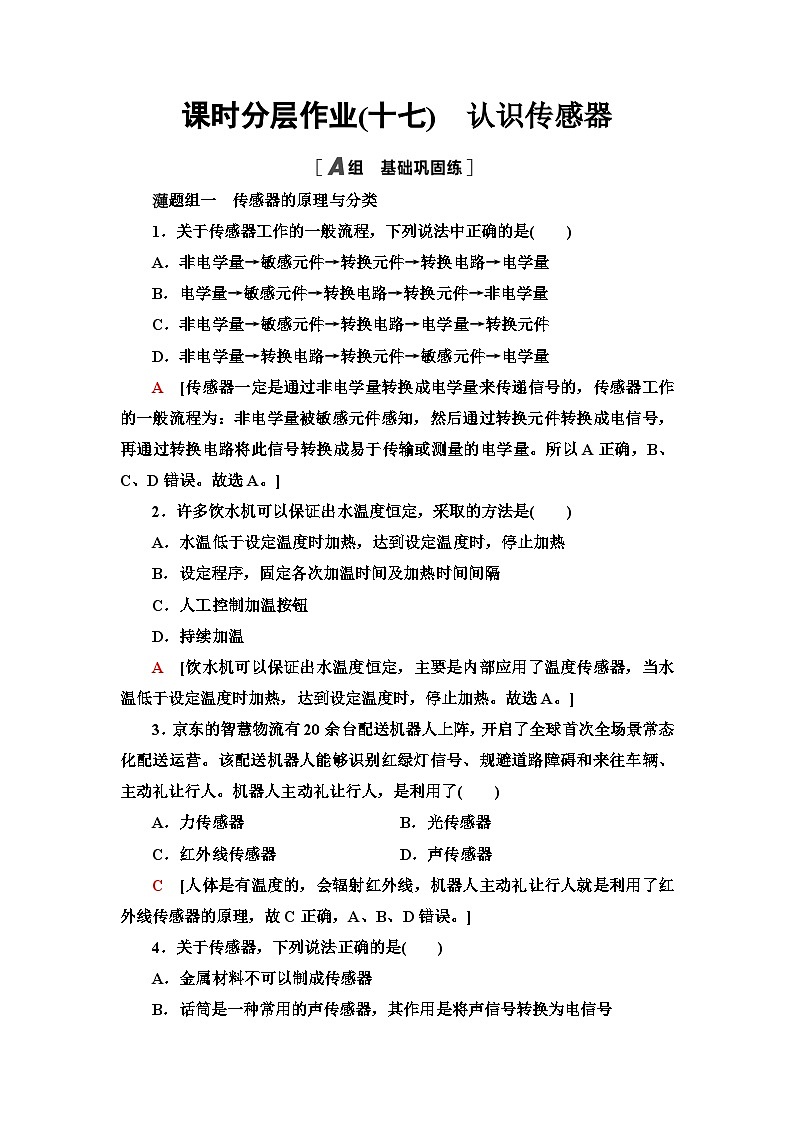

题组一 传感器的原理与分类
1．关于传感器工作的一般流程，下列说法中正确的是( )
A．非电学量→敏感元件→转换元件→转换电路→电学量
B．电学量→敏感元件→转换电路→转换元件→非电学量
C．非电学量→敏感元件→转换电路→电学量→转换元件
D．非电学量→转换电路→转换元件→敏感元件→电学量
A [传感器一定是通过非电学量转换成电学量来传递信号的，传感器工作的一般流程为：非电学量被敏感元件感知，然后通过转换元件转换成电信号，再通过转换电路将此信号转换成易于传输或测量的电学量。所以A正确，B、C、D错误。故选A。]
2．许多饮水机可以保证出水温度恒定，采取的方法是( )
A．水温低于设定温度时加热，达到设定温度时，停止加热
B．设定程序，固定各次加温时间及加热时间间隔
C．人工控制加温按钮
D．持续加温
A [饮水机可以保证出水温度恒定，主要是内部应用了温度传感器，当水温低于设定温度时加热，达到设定温度时，停止加热。故选A。]
3．京东的智慧物流有20余台配送机器人上阵，开启了全球首次全场景常态化配送运营。该配送机器人能够识别红绿灯信号、规避道路障碍和来往车辆、主动礼让行人。机器人主动礼让行人，是利用了( )
A．力传感器 B．光传感器
C．红外线传感器 D．声传感器
C [人体是有温度的，会辐射红外线，机器人主动礼让行人就是利用了红外线传感器的原理，故C正确，A、B、D错误。]
4．关于传感器，下列说法正确的是( )
A．金属材料不可以制成传感器
B．话筒是一种常用的声传感器，其作用是将声信号转换为电信号
C．传感器都是通过感知电压的变化来传递信号的
D．所有传感器的材料都是由半导体材料做成的
B [金属材料也可以制成传感器，如金属氧化物氧化锰就可以制成温度计，故A错误；话筒使用了声音传感器，其作用是将声信号转换为电信号，故B正确；传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量，故C错误；传感器材料分半导体材料、陶瓷材料、金属材料和有机材料，故D错误。]
5．传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同。下列物品中用到了传感器的是( )
A．示波器B．真空冶炼炉
C．回旋加速器 D．火灾报警器
D [示波器是带电粒子在电场中的偏转问题，没用到传感器，选项A错误；真空冶炼炉没用到传感器，选项B错误；回旋加速器是带电粒子在电场及磁场中的运动问题，没用到传感器，选项C错误；火灾报警器用到了热传感器，选项D正确。故选D。]
题组二 常见传感器
6．楼道灯的声控开关，主要原理是将声音信号转换为电信号，下列常见的数码产品中应用了这种传感器技术是( )
A．收音机 B．话筒 C．扬声器 D．耳机
B [收音机是将电信号转化为声音，故A错误；话筒将声信号转化为电信号，故B正确；扬声器将电信号转化为声音，故C错误；耳机将电信号转化为声音，故D错误。]
7．如图所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来，下列说法正确的是( )
A．电吉他是光电传感器
B．电吉他是温度传感器
C．电吉他是声音传感器
D．弦改用尼龙材料，原理不变
C [由电吉他发声原理可知是将声音变化转变为电流的变化，C正确，A、B、D错误。]
8．在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示。M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时( )
A．RM变大，且R越大，U增大越明显
B．RM变大，且R越小，U增大越明显
C．RM变小，且R越大，U增大越明显
D．RM变小，且R越小，U增大越明显
C [此装置电路中M与R并联后再与S串联。忽略电源内阻，根据欧姆定律得I＝eq \f(E,Rs＋R并)，S两端的电压U＝IRs增大，则电流I增大，故R并减小，所以并联支路的总电阻减小，RM必减小，故选项A、B错误。由于eq \f(1,R并)＝eq \f(1,RM)＋eq \f(1,R)，即R并＝eq \f(RRM,R＋RM)＝eq \f(RM,1＋\f(RM,R))，当R远大于RM时，eq \f(RM,R)→0，则R并≈RM，此时认为RM变化了多少，R并就变化了多少，所以R越大，RM的变化对U的变化影响就越明显，故C正确，D错误。]
9．用遥控器调换电视机频道的过程，实际上就是传感器把光信号转换为电信号的过程，下列属于这类传感器的是( )
A．红外报警装置
B．走廊照明灯的声控开关
C．自动洗衣机中的压力传感装置
D．电饭煲中控制加热和保温的温控器
A [红外报警器是当有人或物通过时，将红外线遮住从而使得光信号被遮住，光电效应装置无电流通过，红外报警器则通过另外的装置联系一定的动作，是将光信号转换为电信号的过程，则A选项正确；而B选项是将声音信号转换为电信号的过程，C选项是利用压力来传递信息的过程，D选项则通过温度来控制的过程。]
10．如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声音的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号，则当振动膜片向左振动时( )
A．电容器的电容增大
B．电容器带电荷量减少
C．电容器两极板间的场强增大
D．电阻R中的电流方向自右向左
B [振动膜片向左振动时电容器两极板间的距离变大，由C＝eq \f(εrS,4πkd)可知电容器的电容减小，A错误；由C＝eq \f(Q,U)可知，在U不变的情况下，C减小，则Q减小，电容器处于放电状态，R中电流方向自左向右，B正确，D错误；依据E＝eq \f(u,d)可知，电容器两极板间的场强减小，C错误。]
11．传感器可将非电学量转换为电学量。如计算机鼠标中有位移传感器，电熨斗、电饭锅中有温度传感器，电视机、录像机、影碟机中有光传感器……演示位移传感器工作的原理图如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据来反映物体位移的大小x，假设电压表是理想电压表，则下列说法正确的是( )
A．物体M运动时，电源内的电流会发生变化
B．物体M运动时，电压表的示数会发生变化
C．物体M不动时，电路中没有电流
D．物体M不动时，电压表没有示数
B [物体M的运动对回路的电流没有影响，M不动时回路中仍有电流，电压表有示数(P在滑动变阻器最左端除外)，M运动时回路中的电流不发生变化，但电压表的示数要发生变化，故B正确。]
12．如图所示，两块水平放置的金属板距离为d，用导线、电键K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球。K断开时传感器上有示数，K闭合时传感器上恰好无示数。则线圈中的磁场B的变化情况和磁通量变化率分别是( )
A．正在增加，eq \f(ΔΦ,Δt)＝eq \f(mgd,2q)
B．正在增加，eq \f(ΔΦ,Δt)＝eq \f(mgd,nq)
C．正在减弱，eq \f(ΔΦ,Δt)＝eq \f(mgd,2q)
D．正在减弱，eq \f(ΔΦ,Δt)＝eq \f(mgd,2nq)
B [K闭合时传感器上恰好无示数，说明小球所受电场力和重力平衡，由于小球带正电，所以电容器上极板为负，由楞次定律，可知线圈中的磁场B正在增加。根据分析列出方程：mg＝eq \f(qU,d)＝qneq \f(ΔΦ,Δtd)，解得eq \f(ΔΦ,Δt)＝eq \f(mgd,nq)，可见B选项正确。]
13．如图所示，甲图是录音机的录音电路原理图，乙图是研究自感现象的实验电路图，丙图是光电传感的火灾报警器的部分电路图，丁图是电容式话筒的电路原理图，下列说法错误的是( )
甲 乙
丙 丁
A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场
B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花
C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化
D．丁图电路中，当声波使膜片振动时，电容发生变化，会在电路中产生变化的电流
B [磁带录音机的录音原理是：录音时，将电信号转换为磁信号，故A正确；乙图电路中，开关断开瞬间，灯泡立即熄灭，故B错误；光电三极管也是一种晶体管，它有三个电极，当光照强弱变化时，电极之间的电阻会随之变化。当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化，故C正确；电容话筒利用振膜接受空气振动信号 ，振膜与固定的平面电极之间形成一个电容，两者之间的距离变化会导致其电容容量的变化，在电容两端施加固定频率及大小的电压，通过电容的电流就会变化，故D正确。本题选错误的，故选B。]
