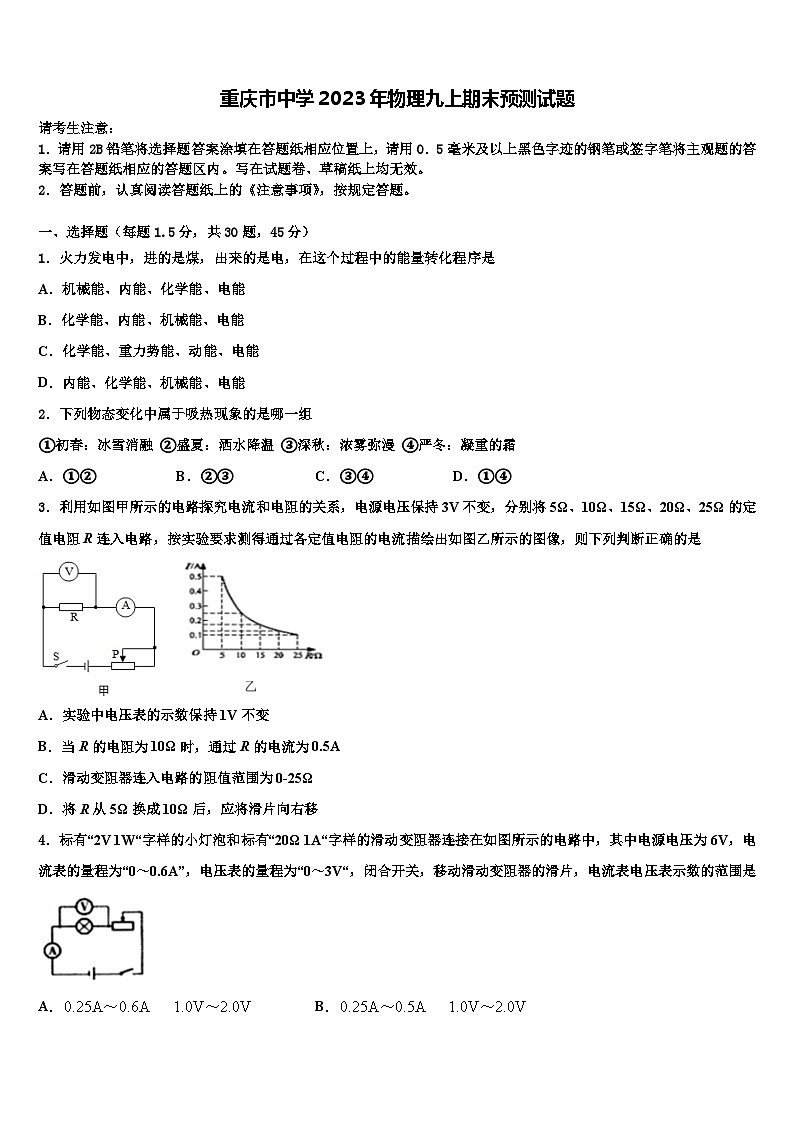

重庆市中学2023年物理九上期末预测试题

这是一份重庆市中学2023年物理九上期末预测试题，共23页。试卷主要包含了下列有关热和能的说法中正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．火力发电中，进的是煤，出来的是电，在这个过程中的能量转化程序是
A．机械能、内能、化学能、电能
B．化学能、内能、机械能、电能
C．化学能、重力势能、动能、电能
D．内能、化学能、机械能、电能
2．下列物态变化中属于吸热现象的是哪一组
①初春：冰雪消融 ②盛夏：洒水降温 ③深秋：浓雾弥漫 ④严冬：凝重的霜
A．①②B．②③C．③④D．①④
3．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是

A．实验中电压表的示数保持1V不变
B．当R的电阻为10Ω时，通过R的电流为0.5A
C．滑动变阻器连入电路的阻值范围为0-25Ω
D．将R从5Ω换成10Ω后，应将滑片向右移

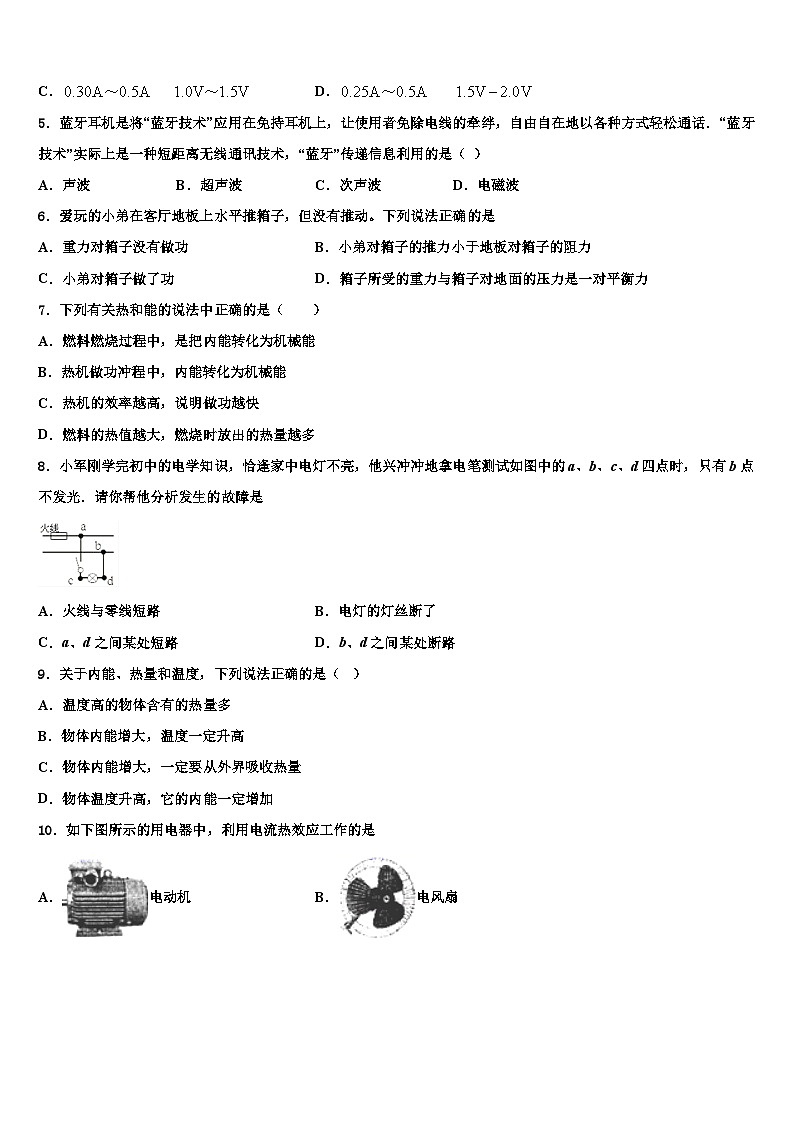

4．标有“2V 1W“字样的小灯泡和标有“20Ω 1A“字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V“，闭合开关，移动滑动变阻器的滑片，电流表电压表示数的范围是
A． B．
C． D．
5．蓝牙耳机是将“蓝牙技术”应用在免持耳机上，让使用者免除电线的牵绊，自由自在地以各种方式轻松通话．“蓝牙技术”实际上是一种短距离无线通讯技术，“蓝牙”传递信息利用的是（ ）
A．声波B．超声波C．次声波D．电磁波
6．爱玩的小弟在客厅地板上水平推箱子，但没有推动。下列说法正确的是
A．重力对箱子没有做功B．小弟对箱子的推力小于地板对箱子的阻力
C．小弟对箱子做了功D．箱子所受的重力与箱子对地面的压力是一对平衡力
7．下列有关热和能的说法中正确的是（ ）
A．燃料燃烧过程中，是把内能转化为机械能
B．热机做功冲程中，内能转化为机械能
C．热机的效率越高，说明做功越快
D．燃料的热值越大，燃烧时放出的热量越多
8．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是
A．火线与零线短路B．电灯的灯丝断了
C．a、d之间某处短路D．b、d之间某处断路
9．关于内能、热量和温度，下列说法正确的是（ ）
A．温度高的物体含有的热量多
B．物体内能增大，温度一定升高
C．物体内能增大，一定要从外界吸收热量
D．物体温度升高，它的内能一定增加

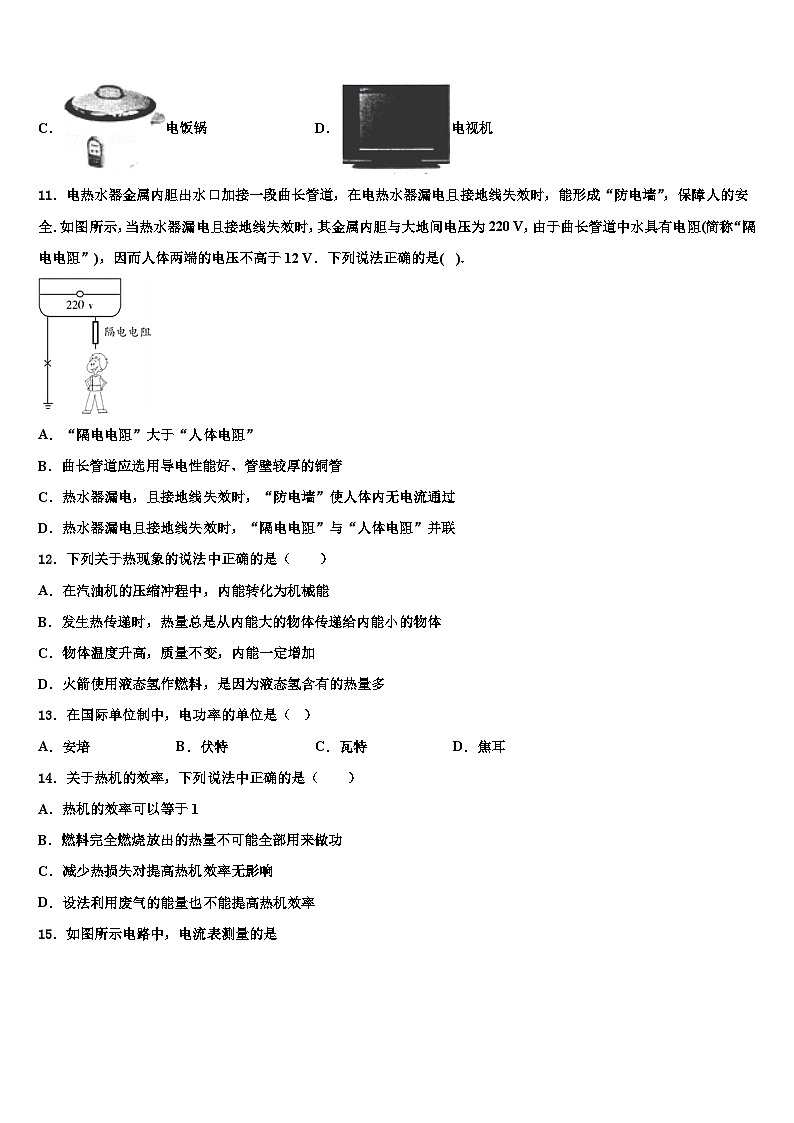

10．如下图所示的用电器中，利用电流热效应工作的是
A．电动机B．电风扇
C．电饭锅D．电视机
11．电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全．如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220 V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12 V．下列说法正确的是( )．
A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好、管壁较厚的铜管
C．热水器漏电，且接地线失效时，“防电墙”使人体内无电流通过
D．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联
12．下列关于热现象的说法中正确的是（ ）
A．在汽油机的压缩冲程中，内能转化为机械能
B．发生热传递时，热量总是从内能大的物体传递给内能小的物体
C．物体温度升高，质量不变，内能一定增加
D．火箭使用液态氢作燃料，是因为液态氢含有的热量多
13．在国际单位制中，电功率的单位是（ ）
A．安培B．伏特C．瓦特D．焦耳
14．关于热机的效率，下列说法中正确的是（ ）
A．热机的效率可以等于1
B．燃料完全燃烧放出的热量不可能全部用来做功
C．减少热损失对提高热机效率无影响
D．设法利用废气的能量也不能提高热机效率
15．如图所示电路中，电流表测量的是
A．通过L1灯的电流B．通过L2灯的电流
C．通过L2灯和L3灯电流之和D．电路中的总电流
16．如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是
A．B．
C．D．
17．当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（ ）
A．白炽灯仍能发光且更省电
B．电动机仍能转动且效率更高
C．电饭锅仍能煮饭且效率更高
D．电熨斗仍能熨烫衣服且更省电
18．如图所示是四冲程内燃机工作时的某个冲程，对它描述正确的是
A．吸气冲程机械能转化为内能
B．压缩冲程机械能转化为内能
C．做功冲程内能转化为机械能
D．排气冲程内能转化为机械能
19．如图是某物质的温度随时间变化的图象，下列从图象中获得的信息，正确的是（ ）
A．这是物质的凝固过程
B．物质在B点时是固态
C．物质在AB段内能不变
D．物质OA段的比热容比CD段小
20．如图所示，与实物图相对应的电路图是( )
A．B．
C．D．
21．下列设备工作时利用电磁感应的是
A．电动机B．汽油机C．发电机D．电磁起重机
22．把一瓶煤油倒去一半，关于留下的一半，下列说法正确的是
A．比热容和热值都变为原来的一半
B．比热容和热值都变为原来的二倍
C．比热容和热值都不变
D．比热容和热值都变了
23．关于下列四幅图的说法正确的是
A．甲图实验说明磁场能产生电流
B．乙图麦克风工作时应用了电磁感应的原理
C．丙图是演示电磁感应现象的实验装置
D．丁图实验所揭示的原理可制成电动机
24．以下四幅图中，不会造成触电的是
A．B．
C．D．
25．小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是（ ）
A．B．C．D．
26．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为12V，定值电阻R=40Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10-20Ω，电压表接入电路的量程为0-15V，电流表接入电路的量程为0-0.6A。闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是
①电流表的示数变小
②电压表示数与电流表示数的比值不变
③电压表示数的范围为8-9.6V
④电阻R0消耗的电功率范围为0.4-0.8W
A．只有①②正确
B．只有①④正确
C．只有②③正确
D．只有②③④正确
27．小军家空调上的部分数据如下表所示，则下列说法中正确的是
A．工作时的电压一定是220V
B．制冷功率总是3500W
C．正常工作制冷时的电流是20A
D．正常工作制热0.5h，空调消耗的电能是2.2kW·h
28．如图所示，关于电磁现象的四幅图片中，下列说法错误的是（ ）
A．利用此电路可以探究电磁铁的磁性强弱与电流大小的关系
B．通电导体在磁场中受力的作用，这是发电机的原理
C．通电导体的周围存在磁场，这是奥斯特发现的“电流的磁效应”现象
D．导体在磁场中做切割磁感线运动时会产生电流，这是法拉第发现的“电磁感应”现象
29．用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，再将乙球慢慢靠近甲球时，会出现的情形是（ ）
A．B．C．D．
30．以下温度中，最接近的是
A．冰水混合物的温度B．健康成年人的体温
C．让人感觉温暖而舒适的室内温度D．蜡烛外焰的温度
二、填空题（每空1分，共10题，20分）
31．一只电压表有0～3 V和0～15 V两个量程，小明在某次实验中使用的是0～3 V量程，但他错从0～15 V量程的刻度盘上读出电压值为6.5 V，则实际测得的电压应是_____V．
32．小明小明同学家电能表铭牌上标有“3000r /（kW·h)”字样，他让家里的空调单独工作，观察到在1 min的时间内，电能表的转盘转了50转，则观察期间空调的实际功率为______ W．
33．我国家庭电路的电压是______V；“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必须把用电器的开关装在______线上。
34．汽车是我们十分熟悉的交通工具，也包含丰富的物理知识：
（1）汽车发动机的冷却剂用到了水，水箱中5L水温度升高20℃吸收的热量是_____J．水升温会吸收大量的热，起到冷却效果，这是用_____方法改变了物体的内能．
（2）汽车驶过，我们闻到汽油味儿，这是_____现象，说明分子在不停的做_____运动．若汽油热值4.0×107J/kg，现有汽油2kg，选其中一半完全燃烧，放热_____J，剩余汽油的热值是_____J/kg．
（3）汽油机汽缸顶部的点火装置叫_____，工作时，_____冲程将机械能转化为内能，这是用_____方法改变物体的内能．
（4）一台单缸四冲程汽油机，飞轮转速1200r/min，汽油机每秒钟内完成_____个冲程．
35．锅里的水烧开后，锅盖不断跳动，此过程中能量转化方式与四冲程汽油机的___冲程的能量转化方式相同；锅盖附近的“白气”主要是由于水蒸气____形成的（填物态变化名称）。
36．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动__．为使引爆装置停止工作，拆弹专家应在图中__（填“a”或“b”）处剪断导线．拆除前起爆器上__（填“有”或“没有”）电流通过．
37．如图甲所示，电源电压保持不变，小灯泡的额定电压为12 V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I–U关系图象如图乙所示，则电源电压为______V，小灯泡的额定功率为______W，滑动变阻器的最大阻值为______Ω。
38．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为___V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为___V。
39．如图所示,电阻箱的示数是___Ω
40．小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为___kW•h，应付电费____元（按每度电均价0.5元计算）。
三、实验题（每空1分，共2题，15分）
41．小明同学做“比较两种材料保温性能”的实验，他取甲（卫生纸）和乙（泡沫塑料）两种材料作保温材料，两根相同的温度计，两个相同的大玻璃烧杯、钟表和热开水，以及细线、硬纸片、剪刀。他做两个相同的硬纸外壳，装置如图所示。把盛有热水的烧杯放入不同保温材料的硬纸盒中自然冷却。根据实验测得的数据绘得图所示“水温与时间关系”的图象。实验过程室温基本不变，请回答：
（1）为保证实验的科学性，除了取大小、厚度相同的泡沫塑料和卫生纸外，还应考虑影响水温变化的其他因素，即保持烧瓶、环境因素、水的初温以及水的_______相同；
（2）小明与小芳是采用了“在相同的时间内，比较水温降低多少”的方法来比较两种材料的保温性能的，你还可以采用“_______”的方法来比较两种材料的保温性能。你能看出，在这两种材料中，保温效果比较好的是_______；
（3）分析实验图象数据，你认为热水放在房间里降温时，温度自然降低的规律是_______；
A．先快后慢
B．先慢后快
C．均匀降低
D．基本不变
（4）根据描绘的热水冷却图象，如果你要喝一杯奶咖啡，可以有两种方式供你选择：
方式A：先将烧开的热咖啡倒入杯中，冷却5min，然后加一匙冷牛奶；
方式B：先将烧开的热咖啡倒入杯中，立即将一匙冷牛奶加进杯中，然后冷却5min；
那么，你认为方式_______（选填“A”或“B”）的冷却效果较好。
42．在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉______；
(2)小宇同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①______；②______；
(3)小宇找出问题并纠正后，闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向______（选填“A”或“B”）端移动，使电压表的示数为______V；
(4)小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I—U关系图象，根据图象信息，可计算出小灯泡的额定功率是______W，还可以得出：小灯泡的实际功率随实际电压的增大而______（选填“增大”、“减小”或“不变”）。
四、计算题（每题10分，共2题，20分）
43．小华组装了一台直流电动机模型，他将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，电动机内部线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：
(1)电动机正常转动1min消耗的电能W和线圈产生的热量Q；
(2)电动机输出的机械功率P；
(3)电动机转换成机械能的效率η（百分数后保留一位小数）。
44．人类的祖先钻木取火,为人类文明揭开了新的一页。钻木取火的一种方法如图所示,将削尖的木棒伸到木板的洞里,用力压住木棒来回拉动钻弓。木棒在木板的洞里转动时,板与棒互相摩擦,机械能转化为内能,而热集中在洞内,不易散发,提高了木棒尖端的温度,当达到约260℃时木棒便开始燃烧。因木头是热的不良导体,故受热厚度很薄,木棒受热部分的质量只有0.25克。已知:来回拉一次钻弓需1.0秒,弓长为s=0.25m米,人拉弓的力为16牛顿,木头比热容c=2×103J/（kg℃）室温为20℃。问:
（1）人来回拉一次钻弓克服摩擦力所做的功为多少?
（2）人克服摩擦力做功使机械能转化为内能,若其中有25%被木棒尖端吸收,则1秒内可使木棒尖端温度提高多少?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】火力发电厂进的是“煤”，出的是“电”，在这个过程中能量的转化是：煤具有化学能，通过燃烧转化为内能；内能通过汽轮机转化为机械能；机械能再通过发电机，利用电磁感应原理转化为电能．故B正确，ACD错误．
2、A
【解析】①初春，冰雪消融是物质由固态变为液态的过程，是熔化过程，熔化吸热；故①符合题意；
②盛夏，洒水降温是液态水变成水蒸气是汽化现象，汽化吸热，故②符合题意；
③深秋：浓雾弥漫是水蒸气遇冷液化放热形成的，故③不符合题意；
④严冬：凝重的霜霜是空气中的水蒸气遇冷凝华成的小冰晶，是凝华过程，凝华放热，故④不符合题意。
综合分析①②符合题意，故A正确，BCD错误。
3、D
【详解】A．探究电流与电阻关系时，应控制电阻两端的电压不变，由图象可知，电流与电阻之积（即R两端的电压）：
，
即电压表示数保持2.5伏不变，故A错误；
B．由图象可知：当电阻为10Ω时，电流为0.25A，故B错误；
C．由图乙知，电流最大为0.5A时，对应的定值电阻为5Ω，由欧姆定律和串联电路的规律可得，变阻器连入电路中的电阻：
；
由图乙知，电流最小为0.1A时，对应的定值电阻为25Ω，由欧姆定律和串联电路的规律可得，此时变阻器连入电路中的电阻：
；
所以，滑动变阻器阻值变化范围为1Ω～5Ω，故C错误；
D．将R从5Ω换成10Ω后，电路的总电阻变大， 由 可知，电路中的电流变小，由U=IR可知滑动变阻器两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R 两端的电压变大，要使R两端的电压不变（即R的电压减小为原来的电压值），应减小电路中的电流，增大变阻器接入电路中的电阻，即滑片P向右移，故 D正确。
4、B
【解析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压。（1）由P=UI可得，灯泡的额定电流：IL===0.5A，因串联电路中各处的电流相等，且灯泡的额定电流为0.5A，电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大=0.5A，则灯泡两端电压表的示数最大UL大=2V，电流表的最大示数为0.5A，故AC错误；
由I=可得，灯泡的电阻：RL===4Ω，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I最小===0.25A，则电流表的取值范围为0.25A～0.5A，电压表的最小示数：UL小=I小RL=0.25A×4Ω=1V，则电压表的取值范围为1V～2V，故B正确、D错误。
故选：B。
5、D
【详解】电磁波能够传播信息，广播、电视、通讯等都是利用电磁波来传递信息的．
“蓝牙”是一种短距离的无线通信技术，是利用电磁波来传递信息的．
6、A
【详解】A．重力的方向是竖直向下的，箱子虽然受重力，但箱子在竖直方向没有移动距离，所以重力不做功。故A正确；
B．小明推箱子时，在水平方向上箱子受到推力和地面的阻力作用，在这两个力的作用下箱子保持静止，说明这两个力是一对平衡力，这两个力大小相等。故B错误；
C．小明推箱子虽然用了力，但箱子仍然静止在原位置，即有推力没有移动距离，所以小明对箱子没有做功，故C错误；
D．箱子所受重力是由于受到地球的吸引而产生的，箱子对地面的压力，地面是受力物体。这两个力不是同一个受力物体，而平衡力是作用于同一受力物体的，故D错误。
7、B
【详解】A．燃料燃烧的过程中，是将化学能转化为内能的过程，故A错误；
B．热机做功过程中，将燃料燃烧释放的内能转化为机械能，故B正确；
C．热机的效率是指用来做有用功的能量占燃料完全燃烧释放总能量的百分比，而做功的快慢用功率来表示，二者是不同的物理量，故C错误；
D．不知道燃料的质量和是否完全燃烧，不能确定其释放热量的多少，故D错误。
故选B。
8、D
【解析】试题分析：测电笔接触a、c、d三点氖管都发光，说明从火线到这三点之间的线路都是通路，而接触b点氖管不发光，说明从b点与火线断开，则故障在b、d之间断路．
考点：故障电路
9、D
【详解】A．热量是一个过程量，不能说物体含有多少热量，故A错误；
B．晶体在熔化的过程中吸热但温度不变，内能增加，故B错误；
C．物体的内能增加，可能从外界吸收了热量，也可能是外界物体对他做功，故C错误；
D．物体温度变化，内能必变化，温度升高，内能增加，故D正确。
故选D。
10、C
【详解】A、电动机主要把电能转化为机械能，不是利用电流热效应工作的，故A错误；
B、电风扇的主要部件是电动机，工作时把电能转化为机械能，不是利用电流热效应工作的，故B错误；
C、电饭锅工作时把电能转化为内能，利用电流的热效应工作，故C正确；
D、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，故D错误；
故选C．
11、A
【详解】A．由题意知：当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于隔电电阻与人体串联，因而人体两端的电压不高于12V，根据串联电路电压关系，“隔电电阻”两端电压远远大于人体两端的电压，“隔电电阻”大于“人体电阻”，故A正确，符合题意为答案．
B．曲长管道的电阻很大，因此不能选用导电性能好、管壁较厚的铜管，故B错误．
C．热水器漏电且接地线失效时，“防电墙”使人体两端电压不高于12V，处于安全电压范围，电路中有电流，故人体内有电流通过，故C错误．
D．如果“隔电电阻”与“人体电阻”并联，并联电路两端电压相等，“隔电电阻”起不到对人的保护作用，所以“隔电电阻”与人体串联，D错误．
12、C
【详解】A．在汽油机的压缩冲程中，能量的转化是机械能转化为内能，A错误；
B．发生热传递时，热量总是从温度高的物体传递给温度低的物体，温度低的物体其内能可以比温度高的物体内能大，但是热量不是从内能大的物体传递给内能小的物体，B错误；
C．对于同一个物体，温度越高，分子无规则运动越剧烈，内能越大，所以物体温度升高，质量不变，内能一定增加，C正确；
D．热量不能用含有多少去表述，只能说吸收或放出多少热量，火箭使用液态氢作燃料，是因为液态氢热值大，D错误。
13、C
【详解】焦耳是功的单位，安培（A）是电流的单位，伏特（V）是电压的单位，电功率的基本单位是瓦特。
故选C。
14、B
【详解】A．热机工作时，不可避免的要克服机械部件间的摩擦做额外功，同时要散失大部分能量，所以热机效率一定小于1，故A项错误；
B．燃料完全燃烧放出的热量，一部分要用来克服机械部件间的摩擦做额外功，要散失大部分，所以不可能全部用来做功转化为机械能，故B项正确；
C．减少热损失，可以减少额外功而提高热机效率，故C项错误；
D．设法利用废气的能量，可以增大有用功，在消耗燃料相同时，可以提高热机效率，故D项错误。
15、A
【详解】由题图可知，三个小灯泡并联，流过小灯泡L1的电流从电流表的正接线柱流入，再从电流表的负接线柱流出，所以电流表测量的是通过L1灯的电流。故选A。
16、D
【详解】根据题意知道，三个开关都可以单独使电动机M工作而打开门锁，所以，三个开关应该是并联关系，而且电动机应处于干路上，这样才会受到三个开关的控制，由此可知．只有D选项符合要求．
17、B
【详解】如果没有电阻，白炽灯将不能发光，电饭锅与电熨斗都是利用电阻丝发热来工作的，如果没有电阻它们将都不能工作，故ACD错；电阻越小，是动机工作时产生的热量越小，转化成的机械能越多，效率越高，故D正确．
18、C
【详解】如图，进气门和排气门都是关闭的，活塞下行，因此是做功冲程，做功冲程中内能转化为机械能，故C正确．
19、D
【详解】A．由图象知，该物质随时间有上升的趋势，故为熔化图象，故A项错误；
B．由图象可知，该物质在熔化过程中保持80℃不变，故该物质为晶体，在AB段是熔化过程，处于固液共存状态，在B点时全部熔化完毕，为液态，故B项错误；
C．该物质在AB段虽然不断吸收热量，温度不变、但内能增加，故C项错误；
D．由图象可知，相同的时间内OA段升高的温度大于BC段升高的温度，由Q＝cm△t可知：当吸收的热量和质量都相同时，△t越大比热容就越小，故D项正确。
故选D。
20、C
【详解】根据实物图可知，此电路为并联电路，开关在干路，一条支路上有灯，另一条支路上有开关和灯。
故选C。
21、C
【解析】试题分析：电磁感应现象是闭合电路的一部分导体在磁场中切割磁感线运动时，导体中会有感应电流产生，把机械能转化为电能．A、电动机是利用通电线圈在磁场中受力转动的原理制成的，不符合题意；B、汽油机工作时燃料燃烧产生的内能转化为机械能，对外做功，不符合题意；C、发电机工作时，线圈在磁场中转动切割磁感线，产生感应电流，故发电机是利用了电磁感应现象原理，符合题意；D、电磁起重机是利用电流的磁效应工作的，不符合题意．故答案选C．
【考点定位】电磁感应
22、C
【解析】比热容和热值都是物质的一种特性，只与物质的种类以及物质的状态有关；一瓶煤油被倒去了一半，留下的一半，物质的种类和状态都没有发生改变，所以它的比热容和热值都没有发生改变，故选C。
23、B
【分析】本题考察电流的磁效应和电磁感应现象
【详解】A．甲图是奥斯特实验，小磁针能动起来，是因为电流周围有磁场，故A不正确
B．麦克风工作过程是声音引起膜片振动，从而带动与之相连的线圈振动，而线圈处在永久磁体产生的磁场中，相当于线圈在磁场中做切割磁感线运动，从而在线圈中产生带有声音信息的感应电流，所以是应用了电磁感应原理，故B正确
C．电磁感应是磁生电的过程，而丙图装置，是磁场对通电导线的作用，接通电源才能让导线运动，是消耗电能的过程，即是电动机的工作原理，故C不正确
D．丁图是电磁感应的实验装置，是发电机的工作原理，故D不正确
24、C
【解析】AB．两图中，相当于人直接接到火线和零线之间，所以一定会触电，故AB项不符合题意；
C．此图中，人单手与零线接触，零线与大地之间没有电压，所以不会触电，故C项符合题意；
D．此图中 ，人与火线直接接触，电流从火线经过人体回到大地，所以会触电，故D项不符合题意。
25、A
【解析】分析：根据题意可知，刷卡和投币都可以使电动机工作；光控开关控制照明灯．
解答：由题知，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的；
光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有A符合题意，BCD不符合题意．
故选A．
【点睛】（1）开关控制用电器时开关和用电器是串联的，用电器和用电器之间是并联的．
（2）根据实际需要学会设计串联电路和并联电路．
26、C
【解析】根据题中“酒精气敏电阻的阻值随酒精气体的浓度增大而减小”可知，本题考查电路动态分析，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知R两端的电压变化，运用欧姆定律结合R的阻值判断电压表示数与电流表示数的比值变化；根据欧姆定律得到电压表示数的变化范围，根据电功率的公式得到电阻R0消耗的电功率范围。
【详解】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
当环境的酒精气体的浓度增大时，R0阻值减小，由可知，电路中的电流变大，即电流表的示数变大，故①错误；
根据可知电压表示数与电流表示数的比值等于R的阻值，则电压表示数与电流表示数的比值不变，故②正确；
当R0=10Ω时，电路中的总电阻最小，电路中的电流最大，即经过R0的电流最大，因串联电路中总电阻等于各分电阻之和，所以，经过R0的电流最大，，则电压表的最大示数为：U最大=I大R=0.24A×40Ω=9.6V，R0消耗的电功率：PR0大=（I大）2R0=（0.24A）2×10Ω=0.576W，当R0大=20Ω时，电路中的总电阻最大，电路中的电流最小，电路中的最小电流：，则电压表的最小示数为：U最小=I小R=0.2A×40Ω=8V，
所以，电压表示数的范围为8V-9.6V，故③正确；
R0消耗的电功率：PR0小=（I小）2R0=（0.2A）2×20Ω=0.8W，所以，电阻R0消耗的功率范围为0.576W～0.8W，故④错误。
故选C。
27、D
【详解】A．空调正常工作时电压是220V，不正常工作时电压不等于220V，故A错误；
B．空调两端的电压不是220V，制冷功率不是3500W，故B错误；
C．正常工作制冷时的电流
I=≈15.9A，
故C错误；
D．正常工作制热0.5h，空调消耗的电能
W=Pt=4.4kW×0.5h=2.2 kW·h，
故D正确。
28、B
【详解】A．由图可知，若改变滑片的位置，电路中的电流会发生改变，电磁铁所吸引大头针的个数将会发生变化，可以探究电磁铁的磁性强弱与电流大小的关系，故A正确，不符合题意；
B．图中开关闭合后，导体中通过电流，通电导体在磁场力的作用下会发生运动，所以演示的是磁场对电流的作用，利用该原理制成了电动机，故B错误，符合题意；
C．放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围存在磁场，这是奥斯特发现的“电流的磁效应”现象，故C正确，不符合题意；
D．法拉第通过十年的努力发现了电磁感应现象，即导体在磁场中做切割磁感线运动时会产生感应电流，故D正确，不符合题意。
故选B。
29、D
【解析】甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，同种电荷相互排斥，两个小球都偏离线的竖直方向，故D符合题意．故选D．
30、C
【详解】A．在标准大气压下冰水混合物的温度是0℃，故A不符合题意；
B．正常情况下，人的体温在37℃左右，变化幅度很小，故不符合题意；
C．人体正常体温在37℃左右，感觉舒适的温度在25℃左右，故C符合题意；
D．蜡烛外焰的温度在200℃以上，故D不符合题意．故选C.
二、填空题（每空1分，共10题，20分）
31、1.3
【解析】从0～l5V档量程的刻度盘上读出电压值为6.5V，指针位置相同时，0～l5V量程的读数是0～3V量程读数的5倍，所以使用0～3V档量程时，读数为．
【点睛】
电压表和电流表都有两个量程．电压表有0～3V和0～l5V两个量程，指针位置相同时，0～15V量程的读数是0～3V量程读数的5倍．电流表有0～0.6A和0～3A两个量程，指针位置相同时，0～3A量程的读数是0～0.6A量程读数的5倍．
32、1000
【解析】由于电能表铭牌上标有“3000r/kW•h”，即表示每消耗1kW•h的电能，电能表转盘转3000圈，所以，当转盘转过50r时，空调消耗的电能是：，又因为空调工作的时间是1 min，所以空调的实际功率是：．
33、220 火
【详解】[1]我国家庭电路的电压是220V。
[2]在家庭电路中，为了防止触电，必须把用电器的开关装在火线上，断开开关时能切断火线。
34、4.2×105 热传递 扩散 无规则 4.0×107 4.0×107 火花塞 压缩 做功 40
【详解】(1)水箱中水的质量m=ρ水V=5×10−3m3×103kg/m3=5kg；
水吸收的热量：Q吸=cm△t=4.2×103J/(kg⋅℃)×5kg×20℃=4.2×105J，汽车发动机的冷却水从发动机吸收热量，使发动机的温度降低，是通过热传递改变内能的；
(2)汽车驶过，我们闻到汽油味儿，是因为汽油分子在不停运动，汽油分子运动到空气中，进入人们的鼻孔，使人感觉到了汽油味，说明了分子在不停地做无规则运动；
燃烧汽油的质量为：m=12×2kg=1kg,而q=4.0×107J/kg，1kg汽油完全燃烧放出的热量为：Q=mq=1kg×4.0×107J/kg=4.0×107J；因为燃料的热值是燃料的属性,不会随着质量的改变而改变,所以汽油质量变少后,剩余汽油的热值不变,仍为4.0×107J/kg.
(3)在汽油机工作时，靠火花塞点火来引燃燃料，实现化学能向内能，再向机械能的转化；其中在压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活塞对气体做功，将机械能转化为气体的内能，这是用做功方法改变物体的内能．
(4)飞轮转速是1200r/min=20r/s，因一个工作循环转2圈，完成4个冲程，做功一次；所以每秒完成10个工作循环，完成40个冲程，做功10次．
35、做功 液化
【详解】[1]水烧开以后，水蒸气膨胀对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能。这与汽油机的做功冲程的能量转化相同，在汽油机的做功冲程中，是将燃气的内能转化为活塞的机械能；
[2]锅盖附近的“白气”是由热的水蒸气遇到冷空气液化形成的小水珠。
36、断开 a 没有
【解析】试题分析：由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；
当设定起爆时间一到，定时开关断开，有电流通过引爆装置而发生爆炸；
如果剪断线a，则电路处于断路状态，爆炸装置不工作；
考点：电路图设计．
点评：要使用电器不工作有两种方式，即让电路处于断路或让用电器短路．
37、12 24 9
【详解】[1]当滑片在最左端时，此时滑动变阻器的阻值为零，电路中电流最大，此时电路中只有小灯泡，即此时小灯泡两端的电压等于电源电压，由图乙可知，电路中最大电流为2.0A，对应电压表示数为12V，即电源电压为12V。
[2]小灯泡的额定电压为12 V，由图乙可知，小灯泡正常发光时电流为2.0A，所以小灯泡的额定功率为
[3]当滑片在最右端时，此时滑动变阻器的阻值最大，电路中电流最小，由图乙可知，此时电流表示数为1.0A，电压表示数为3V，所以此时滑动变阻器两端电压为
滑动变阻器最大阻值
38、6 4
【详解】[1]一节干电池的电压为1.5V，所以四节新干电池组成电源的电压
U=4×1.5V=6V；
由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；
[2]由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即
U2=2V，
串联电路的总电压等于各电阻两端的电压之和，L1两端的电压
U1=U-U2=6V-2V=4V。
39、9481
【详解】[1]电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数。故电阻箱的示数为：
9×1000Ω+4×100Ω+8×10Ω+1×1Ω=9481Ω
40、40 20
【详解】[1]小华家5月份消耗的电能为
2178.2kW•h﹣2138.2kW•h=40kW•h
[2]应付电费
40kW•h×0.5元/kW•h=20元
三、实验题（每空1分，共2题，15分）
41、质量 降低相同的温度比较降温时间 乙 A A
【详解】(1)[1]在实验时，根据控制变量法，要保持烧瓶、环境因素、水的初温以及水的质量相同；
(2)[2]实验中还可以使水降低相同的温度，比较降温时间来比较保温性能的好坏；
[3]由图象可知，在相同时间内，材料乙作保温材料时，水降温慢，因此乙保温效果好；
(3)[4]由图象知，图线下降的速度先快后慢，可知水温降低的速度是先快后慢，选A；
(4)[5]由于高温物体降温规律是：先快后慢，所以在在热咖啡冷却一段时间后在加入冷牛奶较好，这样冷却效果相对较好，故选A。
42、 连接电路时开关未断开 滑动变阻器的滑片未处于最大阻值处 2.2 B 2.5 0.5 增大
【详解】(1)[1]滑动变阻器的滑片向左移动时，连入电路的电阻变大，故滑动变阻器下端应接B接线柱，上方CD任意接一接线柱，连接如下图所示：
(2)[2][3]连接好最后一根导线，灯泡立即发出明亮耀眼的光，说明连接电路时开关未断开，滑动变阻器的滑片未处于最大阻值处。
(3)[4]如图所示，电压表示数为2.2V。
[5][6]应使电压表示数达到灯泡的额定电压2.5V，滑动变阻器应减小电阻向B端移动。
(4)[7]由图象可知，当灯泡电压为2.5V时，电流为0.2A，灯泡功率为0.5W。
[8]由图象可知，当灯泡电压增大时，电流随之增大，功率也增大。
四、计算题（每题10分，共2题，20分）
43、 (1) 90J； 30J；(2) 1W； (3) 66.7%
【详解】(1)t=1min=60s，由W=UIt得电机正常运转时消耗的电能
W=3V×0.5A×60s=90J
电动机正常转动1min消耗的电能为90J。
由Q=I2Rt得线圈产生的热量
Q=（0.5A）2×2Ω×60s=30J
线圈产生的热量为30J。
(2)由题知，电源电压3V，电动机正常转动时电路中电流0.5A，所以电路的总功率
P总=UI=3V×0.5A=1.5W
线圈的发热功率
P热=I2R=（0.5A）2×2Ω=0.5W
电动机输出的机械功率
P= P总 P热=
电动机输出的机械功率为1W。
(3)由电动机能量转化关系可得电动机输出的机械功
W机械=W-Q=90J-30J=60J
所以电动机转换成机械能的效率
η=×100%=×100%66.7%
电动机转换成机械能的效率为66.7%。
答：(1) 电动机正常转动1min消耗的电能为90J，线圈产生的热量为30J；
(2) 电路的总功率为1W；
(3)电动机转换成机械能的效率为66.7%。
44、（1）8J；（2）4℃
【解析】（1）人来回拉一次钻弓移动的距离：s′=2s=2×0.25m=0.5m，
人来回拉一次钻弓克服摩擦力所做的功：W=Fs′=16N×0.5m=8J；
（2）棒尖端吸收的热量：Q吸=W×25%=8J×25%=2J；
由Q吸=cm△t可得，木棒升高的温度：。
答：（1）人来回拉一次钻弓克服摩擦力所做的功为8J；
（2）1秒内可使木棒尖端温度提高4℃。
额定电压
220V
频率
50HZ
额定制冷功率
3500W
额定制热功率
4400W
