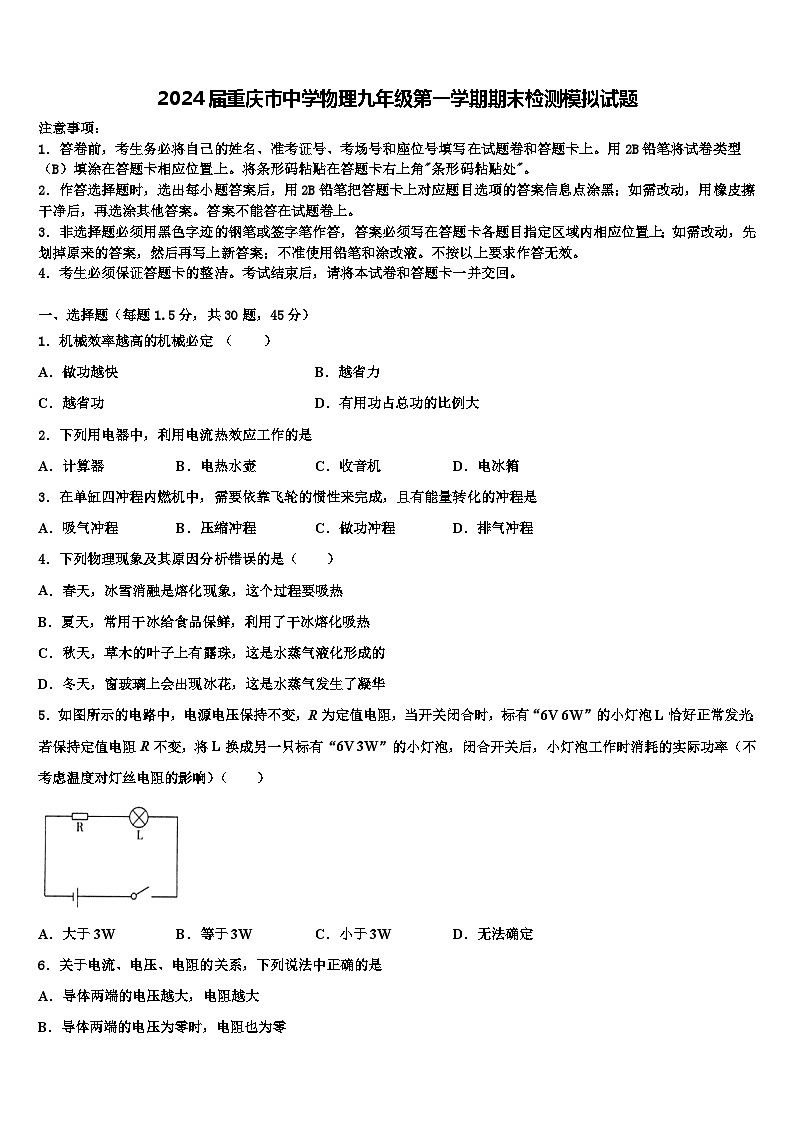

2024届重庆市中学物理九年级第一学期期末检测模拟试题

这是一份2024届重庆市中学物理九年级第一学期期末检测模拟试题，共23页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．机械效率越高的机械必定 （ ）
A．做功越快B．越省力
C．越省功D．有用功占总功的比例大
2．下列用电器中，利用电流热效应工作的是
A．计算器B．电热水壶C．收音机D．电冰箱
3．在单缸四冲程内燃机中，需要依靠飞轮的惯性来完成，且有能量转化的冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
4．下列物理现象及其原因分析错误的是（ ）
A．春天，冰雪消融是熔化现象，这个过程要吸热
B．夏天，常用干冰给食品保鲜，利用了干冰熔化吸热
C．秋天，草木的叶子上有露珠，这是水蒸气液化形成的
D．冬天，窗玻璃上会出现冰花，这是水蒸气发生了凝华
5．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．大于3WB．等于3WC．小于3WD．无法确定

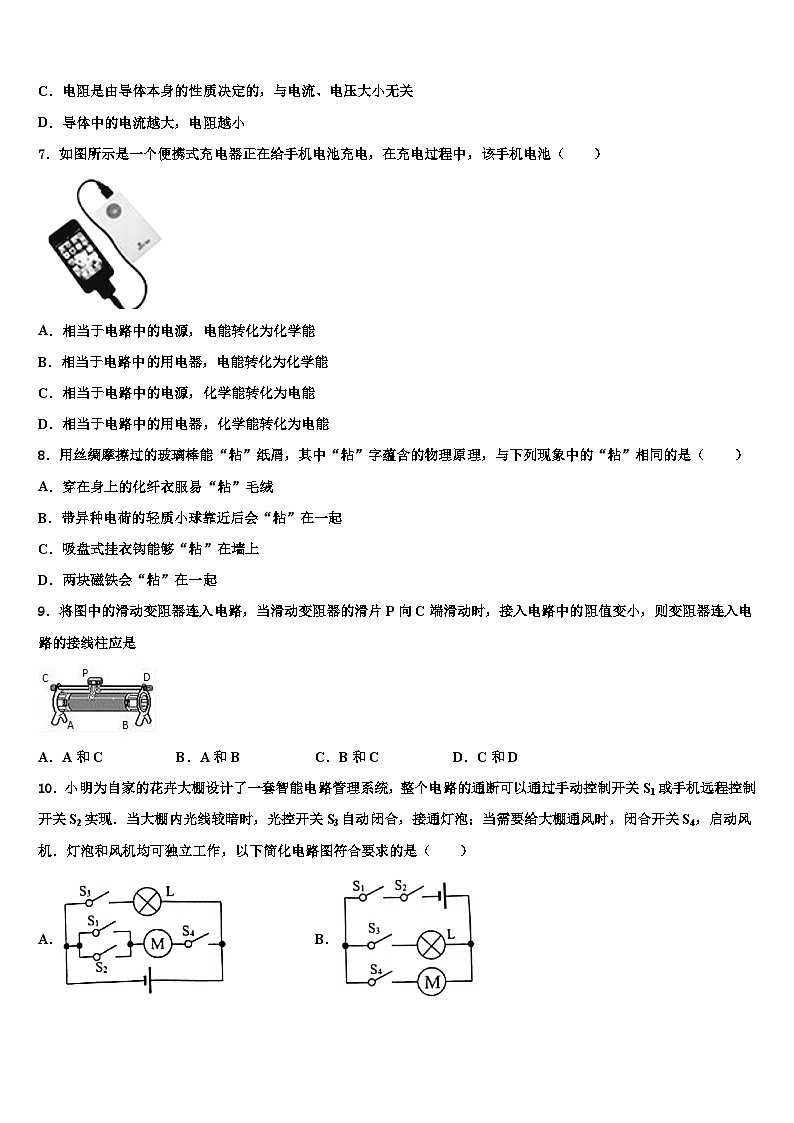

6．关于电流、电压、电阻的关系，下列说法中正确的是
A．导体两端的电压越大，电阻越大
B．导体两端的电压为零时，电阻也为零
C．电阻是由导体本身的性质决定的，与电流、电压大小无关
D．导体中的电流越大，电阻越小
7．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池（ ）
A．相当于电路中的电源，电能转化为化学能
B．相当于电路中的用电器，电能转化为化学能
C．相当于电路中的电源，化学能转化为电能
D．相当于电路中的用电器，化学能转化为电能
8．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（ ）
A．穿在身上的化纤衣服易“粘”毛绒
B．带异种电荷的轻质小球靠近后会“粘”在一起
C．吸盘式挂衣钩能够“粘”在墙上
D．两块磁铁会“粘”在一起
9．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是
A．A和CB．A和BC．B和CD．C和D

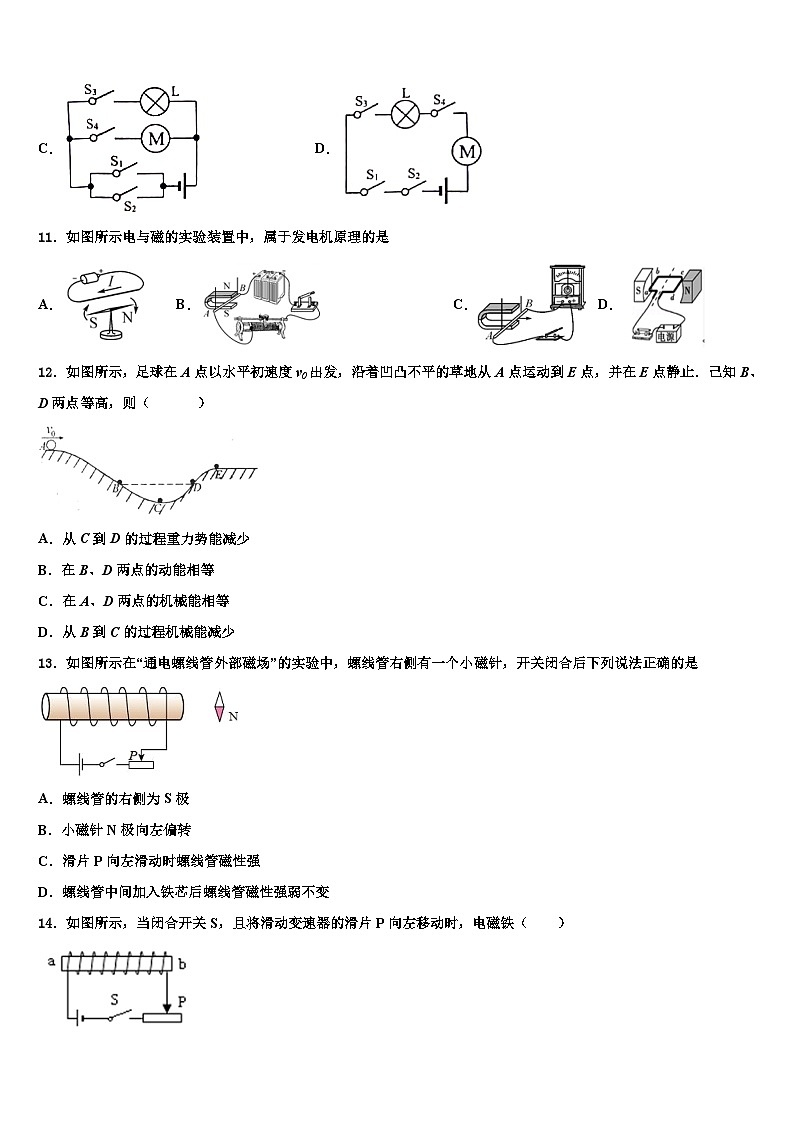

10．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是（ ）
A．B．
C．D．
11．如图所示电与磁的实验装置中，属于发电机原理的是
A．B．C．D．
12．如图所示，足球在A点以水平初速度v0出发，沿着凹凸不平的草地从A点运动到E点，并在E点静止．己知B、D两点等高，则（ ）
A．从C到D的过程重力势能减少
B．在B、D两点的动能相等
C．在A、D两点的机械能相等
D．从B到C的过程机械能减少
13．如图所示在“通电螺线管外部磁场”的实验中，螺线管右侧有一个小磁针，开关闭合后下列说法正确的是
A．螺线管的右侧为S极
B．小磁针N极向左偏转
C．滑片P向左滑动时螺线管磁性强
D．螺线管中间加入铁芯后螺线管磁性强弱不变
14．如图所示，当闭合开关S，且将滑动变速器的滑片P向左移动时，电磁铁（ ）
A．b端是N极，磁性减弱B．a端是N极，磁性增强
C．a端是S极，磁性增强D．b端是S极，磁性减弱
15．下列做法符合安全用电常识的是（ ）
A．有金属外壳的家用电器，金属外壳必须接地
B．雷雨时，不要在开阔地行走，可以躲在大树下
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即重新合上
16．以下提高热机效率的方法中错误的是
A．尽量减小热机功率B．尽量使燃料充分燃烧
C．保证转动部分良好的润滑D．尽量减少各种热散失
17．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法正确的（ ）
A．图甲：做功冲程，可使汽车获得动力B．图乙：压缩冲程，机械能转化为内能
C．图丙：排气冲程，内能转化为机械能D．图丁：吸气冲程，吸入的物质是空气
18．如图是四冲程汽油机做功冲程的示意图。汽油燃烧产生高温高压的气体推动活塞向下运动。在活塞向下运动的过程中，汽缸内气体的
A．内能增大B．温度降低
C．密度增大D．分子热运动加快
19．如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上来回摩擦，然后用手轻触钉帽，感觉钉帽的温度明显升高了，甚至发烫。关于该实验，下列说法正确的是( )
A．图钉的温度升高，内能减小
B．图钉的内能增加，纸板的内能也增加
C．改变图钉内能的方式是热传递
D．图钉内能的大小等于图钉克服摩擦力做功的多少
20．如图所示的用电器中，利用电流的热效应工作的是
A．手机
B．电水壶
C．平板电视
D．笔记本电脑
21．电阻温度计是利用金属的电阻随温度变化的原理制成的。如图所示是一种电阻温度计的原理图，其中 R1为定值电阻，R2为测温电阻，已知测温电阻的阻值随温度升高而增大。测温时，电源电压不变，闭合开关 S，如果测温电阻所处空间的温度升高，那么下列说法中正确的是
A．电流表示数变大
B．电流表示数变小
C．电阻 R1两端电压变大
D．电阻 R2两端电压变小
22．图中小磁针静止时，N极指向标注错误的是
A．B．
C．D．
23．广州是全国率先启用新能源汽车号牌的 5 个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中的圆圈由两部分组成；左侧是英文单词“Eletcric”的首字母“E”，右侧是电源插头的图案；号牌中的字母“D”粤表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（ ）
A．B．
C．D．
24．对下列物理量的认识中，最接近实际的是
A．中学生的正常体温约为37℃
B．对人体安全的电压为220V
C．手机正常通话时的电流约为5A
D．家用电风扇的额定功率约为2000W
25．关于内能、能量转化和守恒，下列说法不正确的是
A．做功改变物体的内能是不同形式的能的相互转化
B．热传递改变物体的内能是不同形式的能的相互转化
C．各种形式的能在一定条件下都可以相互转化
D．能量在转移和转化过程中总会有损耗，但总量保持不变
26．如图所示电路中，开关闭合后，电流表能直接测出L1灯电流的是（ ）
A． B．
C．D．
27．取两个相同的验电器A和B，用毛皮摩擦橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述正确的是 （ ）
A．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B
B．两金属箔片能够张开是因为带上了同种电荷
C．金属杆能够导电是因为金属杆中的电子都可以在金属内部自由移动
D．将金属杆换成玻璃杆，实验现象不变
28．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中
A．电流表的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω．
29．如图所示，闭合开关S,电压表有明显偏转,电流表没有明显偏转，发生这一现象的原因可能是
A．R1发生了断路B．R2发生了断路
C．R2发生了短路D．R1发生了短路
30．如图电路中，电源电压保持不变，R0为定值电阻，灯泡阻值随灯丝温度升高而增大。R为光敏电阻，其阻值随照射在它上面光强(表示光照射强弱的物理量)的减小而增大。闭合开关S，当光强增大时( )

A．电压表V2示数变大
B．电压表V1示数减小
C．电压表V2与电流表A示数比值变大
D．电压表V1与电流表A示数比值变大
二、填空题（每空1分，共10题，20分）
31．如图所示的电路中，电源电压保持不变，灯泡L上标有“6V 6W”的字样，只闭合开关S1时，电流表示数为0.3A；再将开关S2闭合时，电流表示数为0.4A。假设灯丝电阻不随温度改变，此时灯L的实际功率为_________W；R的阻值为________Ω。
32．电镀是利用电流的________效应；电磁起重机是利用电流的_______效应工作的。
33．如图是一种安全门锁的工作原理示意图。保安室里的工作人员闭合开关时，电磁铁产生_____，吸引铁质插销，同时弹簧被拉长，门锁打开。断开开关，电磁铁电路切断，插销在_____的作用下插入插槽，门锁关闭。
34．（1）如图所示，电能表示数为_________度。
（2）如图是一个条形磁铁及周围产生的磁场，根据下图所示，条形磁铁的左端是_________极。（选填“N”或“S”）
35．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比为3：5，此时灯L1、L2的电阻之比是_________，灯L1、L2的电功率之比是_________。

36．小明家中有一台冷暖空调和一只电风扇，它们的铭牌分别如图甲、乙所示。在暑假期间，若小明家平均每天使用空调正常制冷5h，所消耗的电能可使他家的电风扇正常工作_____h。
37．建筑及装修工程中经常需要用钻孔机（如图），钻孔时钻头与墙壁摩擦后变热，这是通过______的方式使钻头的内能增加了。在钻孔过程中不断地往钻头上注水，这是利用了水的______较大，能吸收更多的热量，来降低钻头的温度，避免钻头烧坏。
38．如图是手机电池外壳上的说明，根据物理知识可判断“1.2V”中的“V”是物理量_______ 的单位。说明书的左侧是一个打“×”的普通垃圾桶，它告诉我们_______。
39．如图所示电路中，电源电压为3V， 灯泡L1和L2的电阻均为6Ω．闭合开关，发现灯L1亮，而灯L2不亮，此时电压表V1的示数为__________V，电流表的示数为__________A．
40．如图所示电路，电源电压不变， R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑片P向右移动时，电压表V1的示数_____， 电压表V2的示数_____，电流表A的示数_____。（均选填“变大”“变小”或“不变”）
三、实验题（每空1分，共2题，15分）
41．如图所示的是小聪和小明做“测量定值电阻Rx”的实验。
（1）图甲是小聪设计的电路，连接尚未完整，请用笔画线代替导线，把电路连接好，使滑动变阻器的滑片向右滑动时，电流表的读数变大___________。
（2）小聪在正确连接后，闭合开关，发现电压表的指针有明显偏转，电流表的指针几乎没有偏转，该故障的原因是_____。
（3）小聪在排除了电路故障后，先把滑动变阻器的滑片调到最_____（填“左”或“右”）端，闭合开关，再调节滑片，测得多组数据，并由这些数据计算得定值电阻Rx的阻值为9.8Ω。
（4）小明在实验时，发现电压表已损坏，他设计了如图乙所示的电路进行实验，先把滑动变阻器的滑片调到电阻值的最大处，闭合开关S1、S2，电流表的读数如图丙所示，为_____A；保持滑动变阻器的滑片不动，闭合开关S1，断开开关S2时，电流表的示数为0.3A，已知滑动变阻器R规格为“20Ω 1A”，根据小明测得的数据计算出定值电阻Rx的阻值是_____Ω。（设电源电压恒定）
（5）比较小聪和小明的实验，你认为_____的实验结果更准确，理由是_____。
42．下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
四、计算题（每题10分，共2题，20分）
43．标有“6V 3W”的小灯泡L与额定功率为4W的电阻器R按图电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.8A，求:
（1）小灯泡的电阻和正常工作时的电流；
（2）电阻器R的阻值；
（3）此时小灯泡和电阻R消耗的总功率。
44．某款电热水壶的相关信息如表所示，现在该水壶内装入质量为1kg、初温为20℃的水，放置在水平桌面上接通电源使其正常工作，在标准大气压下将水烧开(不计热量损失)求：
(1)装入水后水壶对桌面的压强p；
(2)水吸收的热量Q；
(3)将水烧开所需时间t；(c=4.2×103J/(kg·℃),g=10N/kg)
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A．功率的大小决定机械做功的快慢，机械效率的高低和做功快慢没关系。故A项不符合题意；
B．机械效率的高低只能说明有用功占总功的百分比高低，机械效率高的机械不一定省力。故B项不符合题意；
C．实验表明 ，使用任何机械都不省功；故C项不符合题意；
D．机械效率高说明有用功占总功的百分比高，故D项符合题意；
2、B
【解析】ACD、计算器、收音机、电冰箱工作时主要把电能转化为光能、声能和机械能，不是利用电流热效应工作的，故ACD不符合题意；
B. 电热水壶工作时主要把电能转化为内能，是利用了电流的热效应来工作的，故符合题意。
3、B
【详解】A．吸气冲程需要依靠飞轮的惯性来完成，没有能量转化，故A错误；
B．压缩冲程需要依靠飞轮的惯性来完成，机械能转化为内能，故B正确；
C．做功冲程不需要依靠飞轮的惯性来完成，高温压缩气体膨胀对外做功，内能转化为机械能，故C错误；
D．排气冲程需要依靠飞轮的惯性来完成，没有能量转化，故D错误。
4、B
【详解】A、春天，冰雪消融，这是熔化现象，这个过程中冰要吸收热量，故A正确，不符合题意；
B、夏天，常用干冰给食品保鲜，干冰由固态直接变成气态，是升华现象，吸收热量，故B错误，符合题意；
C、秋天，会看到露珠，这是水蒸气变成小水珠的过程，属于液化现象，液化放热，故C正确，不符合题意；
D、严寒的冬天，玻璃窗上会出现冰花，冰花是由空气中的水蒸气遇冷凝华形成的小冰晶，是凝华现象，故D正确，不符合题意．
故选B．
【点睛】
重点是物态变化过程中的吸热和放热，除了要记清楚六个物态变化的过程谁吸热、谁放热，还要多了解一些物态变化在生活生产中的应用，体会物理知识与生活的紧密联系．
5、A
【详解】由可得到，当额定电压相同时，额定功率越小，其电阻越大，所以“6V 3W”的小灯泡电阻比“6V 6W”的小灯泡电阻大，因为串联电路中的总电阻等于各分电阻之和，所以改接灯泡后，电路的总电阻变大，根据可知，电路中的电流变小，电阻R两端的电压也变小，因为串联电路中的总电压等于各分电压之和，并且电源电压不变，所以“6V 3W”的小灯泡两端电压是变大的，即大于6V，由可知，这时灯泡的电功率是变大的，即大于3W。
故选A。
6、C
【详解】ABC．电阻是导体本身的一种性质，其大小与电流和电压无关，故C正确，AB错误；
D．电阻是导体本身的一种性质，其大小与电流无关，故D错误。
7、B
【详解】在充电过程中，该手机电池在消耗便携式充电器的电能，那么该电池相当于电路中的用电器，把电能转化为电池的化学能，故选B。
8、A
【详解】A．用丝绸摩擦过的玻璃棒能“粘”纸屑，是因为摩擦后的玻璃棒带电，带电体可以吸引轻小物体，穿在身上的化纤衣服易“粘”毛绒，也是因为摩擦后的化纤衣服带电可以吸引轻小物体，故A符合题意；
B．带异种电荷的轻质小球靠近后会“粘”在一起，是因为异种电荷相互吸引，故B不符合题意；
C．吸盘式挂衣钩能够“粘”在墙上，是由于大气压的作用，将吸盘式挂钩“压”在墙上，故C不符合题意；
D．两块磁铁会“粘”在一起，是因为异名磁极相互吸引，故D不符合题意。
故选A。
9、A
【详解】A、当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变短，即接入电路的电阻变小，符合题意；
B、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，不符合题意；
C、当B和C接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变长，即接入电路的电阻变大，不符合题意；
D、当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，不符合题意．
故选A
10、C
【详解】由题知，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现，说明两开关能独立工作、互不影响，则S1和S2应并联在干路上；由题知，光线较暗时，光控开关S3自动闭合，接通灯泡提供照明，说明开关S3与灯泡串联，闭合开关S4，启动风机，说明开关S4与风机串联，而灯泡和风机均可独立工作，所以灯泡与风机应并联，综上结合选项可知，ABD不符合题意，C符合题意．
11、C
【详解】A．为奥斯特实验，证明通电导线周围存在磁场，故不符合题意；
B．为通电导线在磁场中要受到力的作用，电动机的原理是 通电导线在磁场中要受到力的作用，故不符合题意；
C．为电磁感应现象，发电机是利用电磁感应的原理制成的，故符合题意；
D．有电源，是电动机的模型，故不符合题意。
故选C。
12、D
【详解】A．足球从C到D的过程中，足球质量不变，高度增大，重力势能不断增大；故A不符合题意；
B．足球从B运动到D，克服摩擦做功，机械能转化为内能，机械能不断减小，由于B、D两点等高，B、D两点重力势能相等，D点的动能小于B点的动能，故B不符合题意；
C．足球从A到D的过程中足球和草地之间存在摩擦力，克服摩擦做功，机械能转化为内能，机械能减少，不守恒；故C不符合题意；
D．足球从B到C的过程中，足球和草地之间存在摩擦力，克服摩擦做功，机械能转化为内能，机械能不断减小；故D符合题意。
13、C
【详解】A．由图知道，电流从螺线管的左端流入，右端流出，伸出右手，四指弯曲指示电流的方向，大拇指所指的方向，即螺线管的右端为通电螺线管的N极，故A错误；
B．由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极应指向右，故B错误；
C．由图知道，当变阻器滑片P向左滑动的过程中，其接入电路的阻值会变小，则电路中的电流会变大，在线圈匝数不变的情况下，螺线管的磁性会增强，故C正确；
D．在线圈的匝数和电流一定时，在螺线管中间加入铁芯后螺线管磁性会增强，故D错误．
14、B
【详解】电流从螺线管的左端流入，右手握住螺线管，四指指向电流的方向，大拇指指向a端，a端是N极，b端是S极；将滑动变阻器滑片P向左移动时，连入电路的电阻变小，电流增大，在螺旋管的匝数一定时，电流越大，电磁铁的磁性越强．
15、A
【详解】A．家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，而发生触电事故，故A正确；
B．雷雨天气不要在开阔地行走，更不能在大树下避雨，因为突出于地面的物体更容易遭受雷击，故B错误；
C．使用测电笔时，笔尖接触待测导线，手要接触笔尾金属体，以形成通路，氖管才可能发光，故C错误；
D．空气开关跳闸说明电流过大，造成电流过大的原因可能是短路，也可能是用电器的总功率过大，因此要检查修复电路后，电路无问题后再重新合上，故D错误；
故选A。
【点睛】
注意理解三脚插头和三孔插座的作用，其中第三个脚或孔连接用电器的外壳和大地，当用电器漏电时，电流能通过地线导入大地，从而保证人员的安全．故金属外壳和大功率的用电器，外壳必须接地．
16、A
【分析】热机的效率是指热机用来做有用功的能量与燃料完全燃烧放出的能量之比．
【详解】A、热机功率是指单位时间内对外输出的功，与热机的效率高低无关，故A符合题意；
B、燃料燃烧得越充分，能量损失越少，热机的效率越高，故B不符合题意；
C、保证转动部分良好的润滑，可以减少由于摩擦消耗的能量，可以提高热机效率，故C不符合题意；
D、尽量减少各种热散失，可以提高热机能量的利用率，提高热机的效率，故D不符合题意．
故选A．
17、A
【详解】A．甲图中进出气口均关闭，火花塞处于点火状态，活塞向下运动，为做功冲程，将内能转化为机械能，使汽车获得动力，故A正确；
B．乙图中进气口关闭，出气口打开，活塞向上运动，为排气冲程，故B错误；
C．丙图中进出气口均关闭，活塞向上运动，压缩气体，为压缩冲程，机械能转化为内能，故C错误；
D．丁图中进气口打开，出气口关闭，活塞向下运动，为吸气冲程，吸入汽油和空气混合物，故D错误。
故选A。
18、B
【详解】由图可知，该冲程为做功冲程，燃气膨胀对外做功，将内能转化为机械能，内能减小、温度降低。故选B。
19、B
【详解】A．物体的内能增加物体的温度才会升高，所以由图钉的温度升高可知其内能增加，故A错误；
B．图钉钉帽在粗糙的硬纸板上来回摩擦，图钉钉帽对硬纸板做功的同时硬纸板也对图钉钉帽做功，所以图钉的内能增加，纸板的内能也增加，故B正确；
C．硬纸板对图钉钉帽做功使其内能增加，因此改变图钉内能的方式是做功，故C错误；
D．图钉和硬纸板内能增加的大小之和等于图钉克服摩擦力做功的多少，故D错误。
20、B
【详解】手机、电视、电脑主要将电能转化为光能和声能，只有电水壶是把电能转化为内能，是利用电流的热效应，故B正确．
21、B
【详解】由电路图可知，电阻R1和R2串联，电流表测量串联电路中的电流；测温电阻所处空间的温度升高，测温电阻的阻值变大，电路的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，由U=IR可知电阻R1两端的电压变小，电源电压不变，由串联电路电压的规律可知电阻 R2两端电压变大，故选B。
22、B
【解析】A．由图可知电流由下侧流入，则由右手螺旋定则可知螺线管上侧为N极；由磁极间的相互作用规律，可知小磁针下端为S极，上端为N极，故A正确，不合题意；
B．由图可知电流由左侧流入，则由右手螺旋定则可知螺线管左侧为N极；由磁极间的相互作用规律，可知小磁针右端应为S极，左端为N极，故B错误，符合题意；
C．由图可知电流由左侧流入，则由右手螺旋定则可知螺线管右侧为N极；由磁极间的相互作用规律，可知小磁针左端为S极，右端为N极，故C正确，不合题意；
D．由图可知电流由右侧流入，则由右手螺旋定则可知螺线管左侧为N极；由磁极间的相互作用规律，可知小磁针左端为S极，右端为N极，故D正确，不合题意．
故选B．
23、B
【详解】电动机的工作原理是：通电导体在磁场中受到力的作用。
A．图中是奥斯特实验，小磁针指针偏转说明通电导体周围有磁场，故A不符合题意；
B．电路中有电源，通电导体在磁场中受到力的作用运动，是电动机的工作原理，故B符合题意；
C．图中是研究电磁铁磁性大小的影响因素，是根据电流的磁效应制成的，故C不符合题意；
D．图中是电磁感应的实验图，属于发电机的原理，故D不符合题意。
故选B。
24、A
【解析】A．正常情况下，人的体温在37℃左右，变化幅度很小．故A符合实际；
B．对人体安全的电压不高于36V，故B不符合实际；
C．手机正常通话的电流在左右，故C不符合实际；
D．家用电风扇的额定功率在100W左右，故D不符合实际．
25、B
【分析】做功与热传递是改变物体内能的两种方式，做功的过程是能量转化过程，热传递是能量的转移过程
【详解】做功过程是能量转化过程，做功改变物体的内能是不同形式的能的相互转化，故A正确；热传递是不同物体间的内能相互转移，故B错误；自然界中存在不同形式的能量，各种不同的能量可以相互转化，故C正确；能量在转化和转移的过程中总会有损耗，但能量的总量保持不变，故D正确，故只有B符合题意，故选B．
26、D
【详解】A．开关闭合后，电流从电源左端流出，接着会流向电流表，可是电流从电流表的负接线柱流进，这样是不能测出L1灯电流的，A项不合题意；
B．从图中可以看到，这是一个并联电路，电流表测的是干路电流，不能直接测出L1灯电流，B项不合题意；
C．开关闭合后，电流从电源左端流出，接着会流向电流表，再流向灯，最后回负极，电流表测的是灯的电流，L1灯被短路了，C项不合题意；
D．从图中可以看到，这是一个串联电路，电流表能直接测出L1灯电流，选项D符合题意。
27、B
【详解】A．毛皮摩擦过的橡胶棒带负电，它接触验电器A的金属球，电荷从橡胶棒移向验电器A，验电器A带上负电，再用带有绝缘柄的金属棒把A和B连接起来，电荷从验电器A移向验电器B，因为电流的方向与负电荷移动的方向相反，所以金属杆中电流方向是自B流向A，故A错误；
B．同种电荷互相排斥，所以验电器的两金属箔片能够张开是因为带上了同种电荷，故B正确；
C．自由电子是金属中部分电子可以脱离原子核的束缚，在金属导体内自由移动形成的自由电子，金属能导电就是金属中有自由电子，故C错误；
D．玻璃棒是绝缘体，所以若将金属杆换成玻璃杆，验电器B的金属箔不会张开，故D错误。
28、D
【详解】A．由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“”，所以由P=UI知道，灯泡的额定电流是：
IL =PL/UL=，
即电路的最大电流是0.5A，故A错误；
C．因为串联电路中各处的电流相等，当电路中的最大电流I大 =0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：
P大=UI大=4.5V×0.5A=2.25W，
故C错误；
D．由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：
RL =UL/IL=2.5V/0.5A=5Ω，
R总=（U-UL）/I大=（4.5V-2.5V）/0.5A=4Ω，
故D正确；
B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：
I小=U/（RL+R大）=4.5V/（5Ω+20Ω）=0.18A，
则灯泡消耗的最小功率：
PL小 =I小2 RL =（0.18A）2 ×5Ω=0.162W，
故B错误．
【点睛】
本题考查的是串联电路的特点、欧姆定律及电功率公式的应用，解题的关键是正确的判断电路中的最大电流和最小电流．
29、B
【详解】由题意可知，电流表没有明显偏转，说明电路中电流很小，故说明电路中电阻太大；
又因为电压表有明显示数,说明电压表所测范围之内出现断路,即R2可能出现了断路．故B正确，ACD错误．
30、D
【详解】AB．当光照强度增大时，R电阻减小，那么电路中电阻减小，电流增大，V2测R与灯泡的电压，R0的电压增大，所以V2示数减小；随电流增大，灯丝温度升高，电阻增大，V1测灯泡电压，所以V1示数增大。故AB错误；
CD．电压表V2与电流表A示数比值等于电路的总电阻，总电阻减小，所以它们比值变小；电压表V1与电流表A示数比值等于灯泡电阻，电流增大时，灯丝温度升高，电阻增大，所以它们比值变大。故C错误，D正确。
二、填空题（每空1分，共10题，20分）
31、0.96 2
【详解】[1]由灯泡标有“6V 6W”可知：
，
当开关S1、S2都闭合时，电流为0.4A，灯实际功率为：
；
[2]当开关S1、S2都闭合时，灯L单独接入电路，电源电压为U：
，
当开关S1闭合时，R与灯L串联，R的阻值为：
。
32、化学 磁
【详解】[1]电镀就是在金属物品上镀一层防锈的金属，是利用电流的化学效应。
[2]电磁铁是电流的磁效应，而电磁起重机的主要部件是电磁铁。
33、磁性 弹簧弹力
【详解】[1]闭合开关后，电磁铁中有电流通过，电磁铁具有磁性，能吸引铁质插销使门锁打开，并且弹簧被拉长；
[2]断开开关后，电磁铁中无电流通过，电磁铁会失去磁性，铁质插销会在弹簧弹力的作用下插入插槽，门锁关闭。
34、2020.0 S
【详解】(1)[1]电能表表盘上显示的数字是已消耗的电能，单位是kW·h，最后一位是小数位，则该电能表的示数为2020.0kW·h；
(2)[2]根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针的N极指左，所以左端为磁铁的S极，右端为磁铁的N极。
35、2∶3 2∶3
【详解】[1]开关S闭合后，如果乙为电流表，将会造成电源短路，如果甲为电流表，L2将被短路、不能工作，因此甲、乙都为电压表；此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压，因串联电路中各处的电流相等，因串联电路中总电压等于各分电压之和，所以，灯L1、L2的电压之比：
，
灯L1、L2的电阻之比：
；
[2]灯L1、L2的电功率之比是
。
36、122
【详解】空调正常制冷5h消耗的电能：
该电能可使电风扇正常工作的时间为：
37、做功 比热容
【详解】[1]钻孔时钻头与墙壁摩擦后变热是由于克服摩擦力做功，而使钻头内能增加的。
[2]水的比热容较大，常用作冷却剂，钻头注水用来降温，保护钻头。
38、电压 废旧电池不能随意丢弃
【详解】[1]电压的单位是“V”，因此“1.2V”中的“V”是物理量电压的单位；
[2]电池中含有汞、镉等多种重金属，当电池外壳锈蚀后，会污染环境，因此图示告诉我们废旧电池不能随意丢弃。
39、3 0.5
【详解】[1][2]如图所示电路，两灯泡串联，电源电压为3V，闭合开关时，发现灯L1亮而灯L2不亮，则应是L2通路，所以故障应为L2短路，则此时电压表V1的示数为3V，等于电源电压，而电压表V2被短路，所以其示数为0V，电流表A的示数为：
40、变小 变大 变小
【详解】从图中可以看到，当开关闭合后，滑动变阻器R2和定值电阻R1串联接在电路中，电压表V1测的是定值电阻R1两端的电压，电压表V2测的是滑动变阻器R2两端的电压，电流表A测的是串联电路中的电流，当滑片P向右移动时，滑动变阻器接入电路中的阻值大小在变大，根据欧姆定律可知，电路中的电流在变小，即电流表A的示数在变小，而定值电阻R1两端的电压在变小，即电压表V1的示数在变小，根据串联电路电压规律可知，电源电压大小不变，而滑动变阻器R2两端的电压是
那么滑动变阻器R2两端的电压在变大，即电压表V2的示数在变大。
三、实验题（每空1分，共2题，15分）
41、 ：电阻Rx断路 左 0.9 10 小聪 小聪可通过调节滑动变阻器，改变被测电阻两端的电压，进行多次测量取平均值来减小误差
【详解】(1)[1]使滑动变阻器的滑片向右滑动时，电流表的读数变大，说明变阻器接入电路中的电阻变小，故滑片以右电阻丝连入电路中，如下所示：
；
(2)[2]电流表的指针几乎没有偏转，说明电路可能断路；电压表的指针有明显偏转，说明电压表与电源接通，该故障的原因是电阻Rx断路；
(3)[3]小聪在排除了电路故障后，为保护电路，应先把滑动变阻器的滑片调到阻值最大处，即最左端；
(4)[4]小明在实验时，发现电压表已损坏，他设计了如图乙所示的电路进行实验，先把滑动变阻器的滑片调到电阻值的最大处，闭合开关S1、S2，此时Rx与变阻器的最大阻值并联；电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，电流表的读数为0.9A，即总电流为0.9A；
[5]保持滑动变阻器的滑片不动，闭合开关S1，断开开关S2时，电流表的示数为0.3A，此时只有变阻器接入电路，则电源电压：
；
由并联电路的特点和欧姆定律可得，Rx的阻值：
；
(5)[6]小聪可以通过调节滑动变阻器，多次测量取平均值来减小误差，而小明只能测量一次，误差较大，所以小聪的测量结果更准确。
42、
【解析】（1）从电源的正极开始，沿电流的方向分析，电压表测电阻R1 两端电压，应仅与电阻R1 并联，所以电压表的负接线柱应与电阻R1 的右端相连；滑动变阻器的连接没有按照“一上一下”接法，因滑片在右边，故右边的导线应接D接线柱；如图：
（2）改正后的实物图的电路图如下图
四、计算题（每题10分，共2题，20分）
43、（1）12Ω，0.5A （2）20Ω （3）4.8W
【详解】(1)由电路图可知，小灯泡L与定值电阻R并联，电流表测干路电流。因并联电路中各支路两端的电压相等，且灯L正常发光，所以，电源的电压
U=UL=6V，
由P=UI可得，小灯泡正常发光时的电流为：
；
则小灯泡的电阻为：
；
(2) 因并联电路中干路电流等于各支路电流之和，所以，通过R的电流为：
IR=I-IL=0.8A-0.5A=0.3A，
则电阻器R的阻值为：
；
(3) 此时小灯泡和电阻R消耗的总功率为：
P=UI=6V×0.8A=4.8W。
答：（1）小灯泡的电阻为12Ω，正常工作时的电流为0.5A；（2）电阻器的阻值为20Ω；（3）小灯泡和电阻R消耗的总功率为4.8W。
44、 (1)750Pa；(2)3.36×105J；(3)336s
【解析】（1）壶内装入质量为1kg的水，重力是：G水=mg=1kg×10N/kg=10N，
装入水后水壶对桌面的压力是：F=10N+5N=15N；
装入水后水壶对桌面的压强是： =750Pa；
（2）水壶装了质量为1kg，初温为20℃的水，标准大气压下水的沸点是100℃，则水吸收的热量是：Q吸=cm（t-t0）=4.2×103J∕（kg•℃）×1kg×（100℃-20℃）=3.36×105J；
（3）不计热损失，W=Q吸，由 知道，电热水壶工作时间是：=336s。
电源电压
220V
频率
50Hz
额定制冷功率
1220W
额定制热功率
1320W
甲
格力电风扇KYTA-30A
额定电压：220V 功率：50W
工作频率：50Hz 净重4.1kg
输出风量：＞50m3／min 毛重：5kg
乙
额定功率
1000W
自重
5N
与桌面接触面积
200cm2
