专题33 电热器及其档位问题（易）2023-2024学年初中物理中考专项复习

这是一份专题33 电热器及其档位问题（易）2023-2024学年初中物理中考专项复习，文件包含专题33电热器及其档位问题易原卷版docx、专题33电热器及其档位问题易解析版docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。

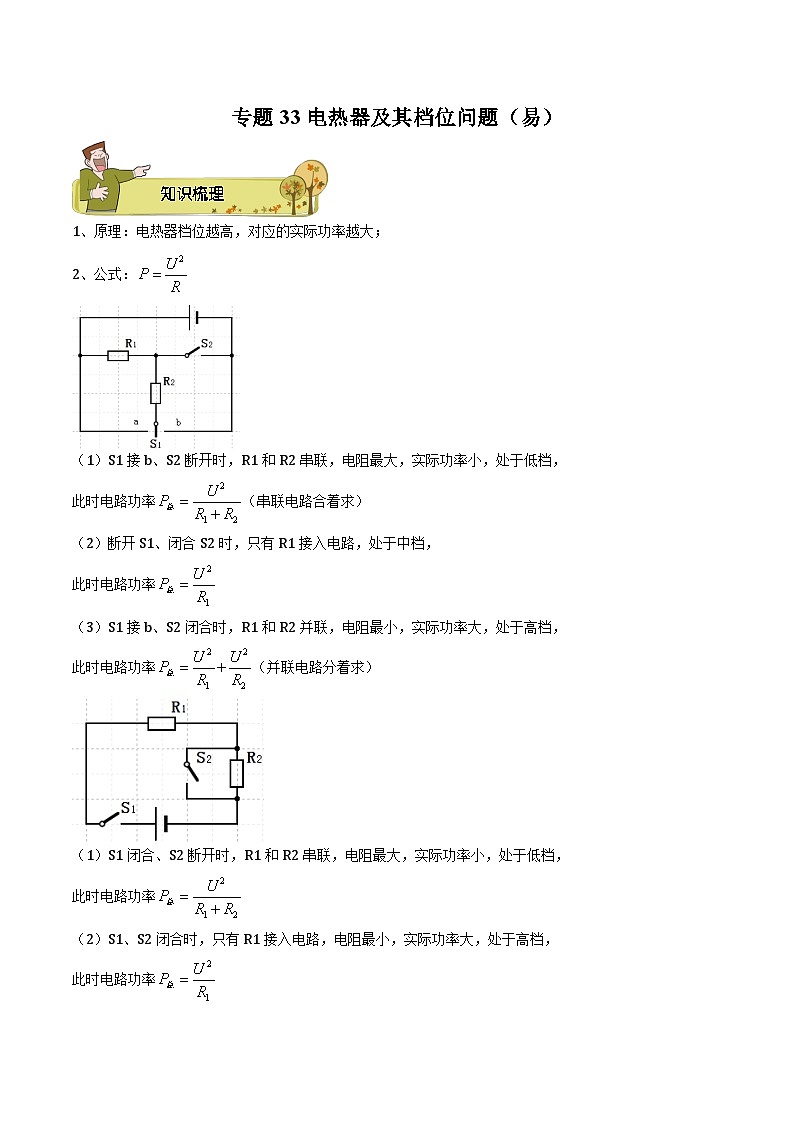

1、原理：电热器档位越高，对应的实际功率越大；
2、公式：
（1）S1接b、S2断开时，R1和R2串联，电阻最大，实际功率小，处于低档，
此时电路功率（串联电路合着求）
断开S1、闭合S2时，只有R1接入电路，处于中档，
此时电路功率
（3）S1接b、S2闭合时，R1和R2并联，电阻最小，实际功率大，处于高档，
此时电路功率（并联电路分着求）
S1闭合、S2断开时，R1和R2串联，电阻最大，实际功率小，处于低档，
此时电路功率
S1、S2闭合时，只有R1接入电路，电阻最小，实际功率大，处于高档，
此时电路功率

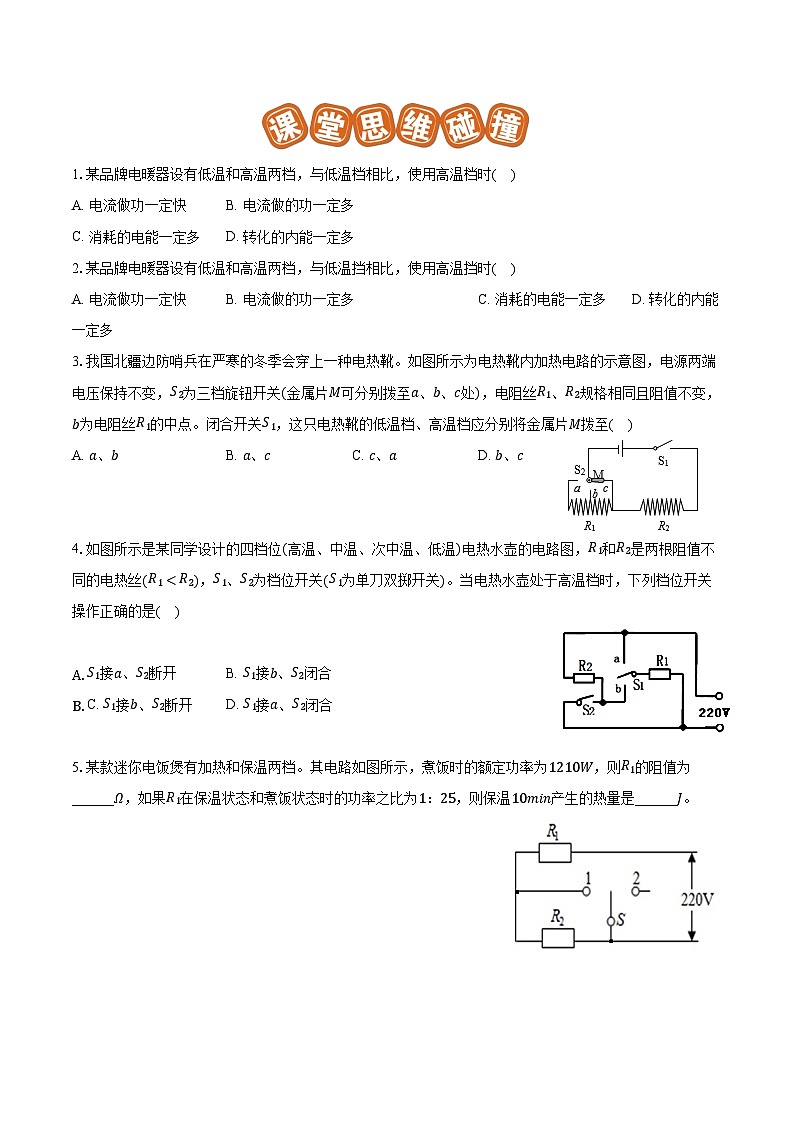

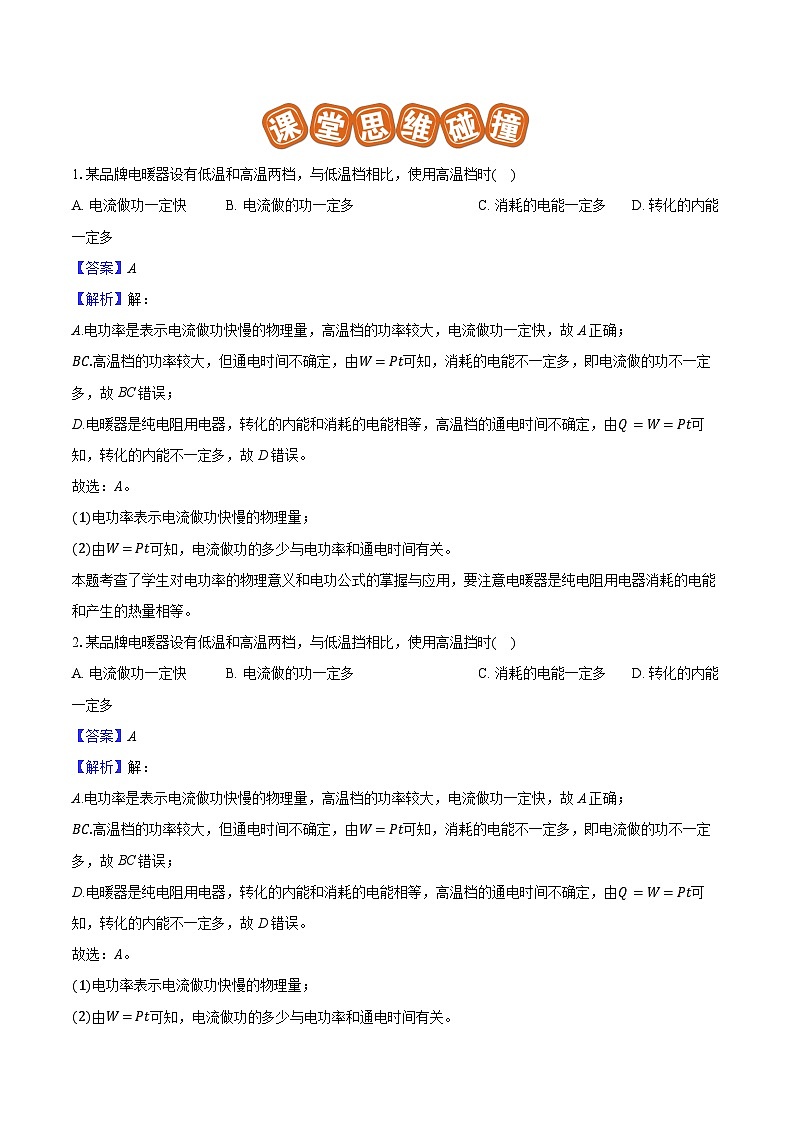

1.某品牌电暖器设有低温和高温两档，与低温档相比，使用高温档时( )
A. 电流做功一定快B. 电流做的功一定多
C. 消耗的电能一定多D. 转化的内能一定多
2.某品牌电暖器设有低温和高温两档，与低温挡相比，使用高温挡时( )
A. 电流做功一定快B. 电流做的功一定多C. 消耗的电能一定多D. 转化的内能一定多
3.我国北疆边防哨兵在严寒的冬季会穿上一种电热靴。如图所示为电热靴内加热电路的示意图，电源两端电压保持不变，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。闭合开关S1，这只电热靴的低温档、高温档应分别将金属片M拨至( )
A. a、bB. a、cC. c、aD. b、c
4.如图所示是某同学设计的四档位(高温、中温、次中温、低温)电热水壶的电路图，R1和R2是两根阻值不同的电热丝(R1
