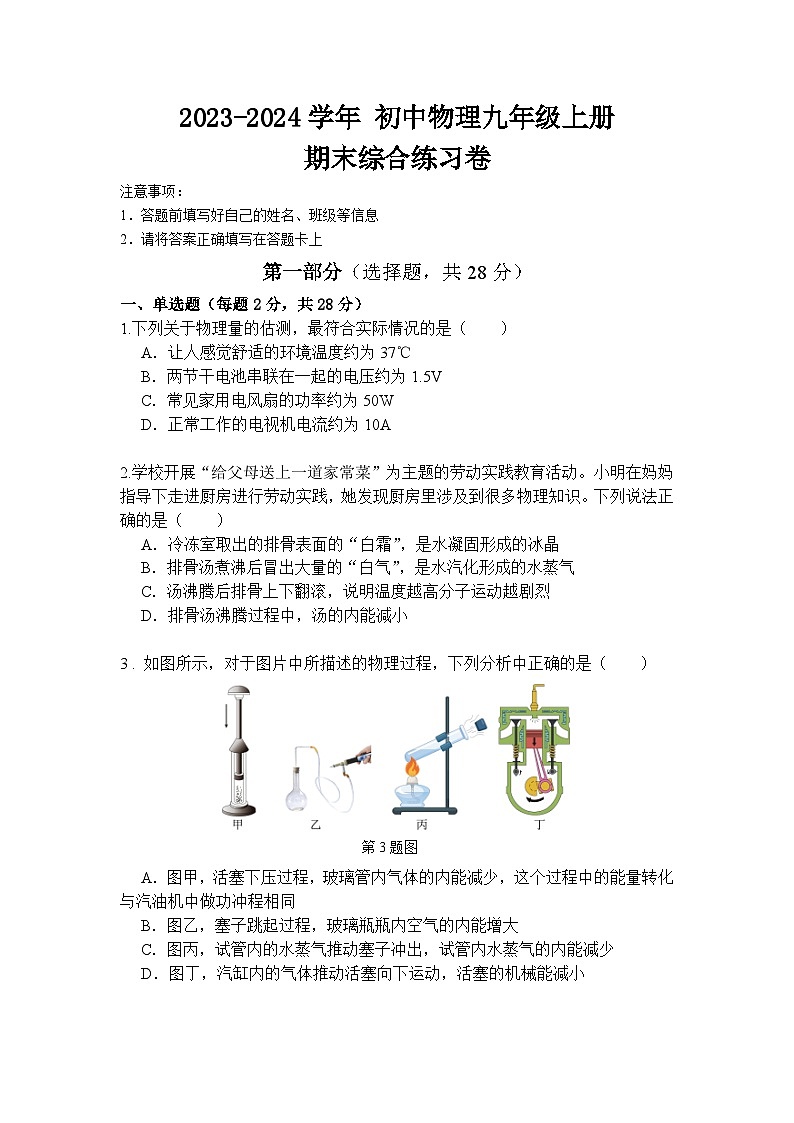

广东省广州市海珠区南武中学2023-2024学年九年级上学期12月期末物理试题

这是一份广东省广州市海珠区南武中学2023-2024学年九年级上学期12月期末物理试题，共11页。试卷主要包含了请将答案正确填写在答题卡上等内容，欢迎下载使用。
注意事项：
1．答题前填写好自己的姓名、班级等信息
2．请将答案正确填写在答题卡上
第一部分（选择题，共28分）
一、单选题（每题2分，共28分）
1.下列关于物理量的估测，最符合实际情况的是（ ）
A．让人感觉舒适的环境温度约为37℃
B．两节干电池串联在一起的电压约为1.5V
C．常见家用电风扇的功率约为50W
D．正常工作的电视机电流约为10A
2.学校开展“给父母送上一道家常菜”为主题的劳动实践教育活动。小明在妈妈指导下走进厨房进行劳动实践，她发现厨房里涉及到很多物理知识。下列说法正确的是（ ）
A．冷冻室取出的排骨表面的“白霜”，是水凝固形成的冰晶
B．排骨汤煮沸后冒出大量的“白气”，是水汽化形成的水蒸气
C．汤沸腾后排骨上下翻滚，说明温度越高分子运动越剧烈
D．排骨汤沸腾过程中，汤的内能减小
3 . 如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
第3题图
A．图甲，活塞下压过程，玻璃管内气体的内能减少，这个过程中的能量转化与汽油机中做功冲程相同
B．图乙，塞子跳起过程，玻璃瓶瓶内空气的内能增大
C．图丙，试管内的水蒸气推动塞子冲出，试管内水蒸气的内能减少
D．图丁，汽缸内的气体推动活塞向下运动，活塞的机械能减小

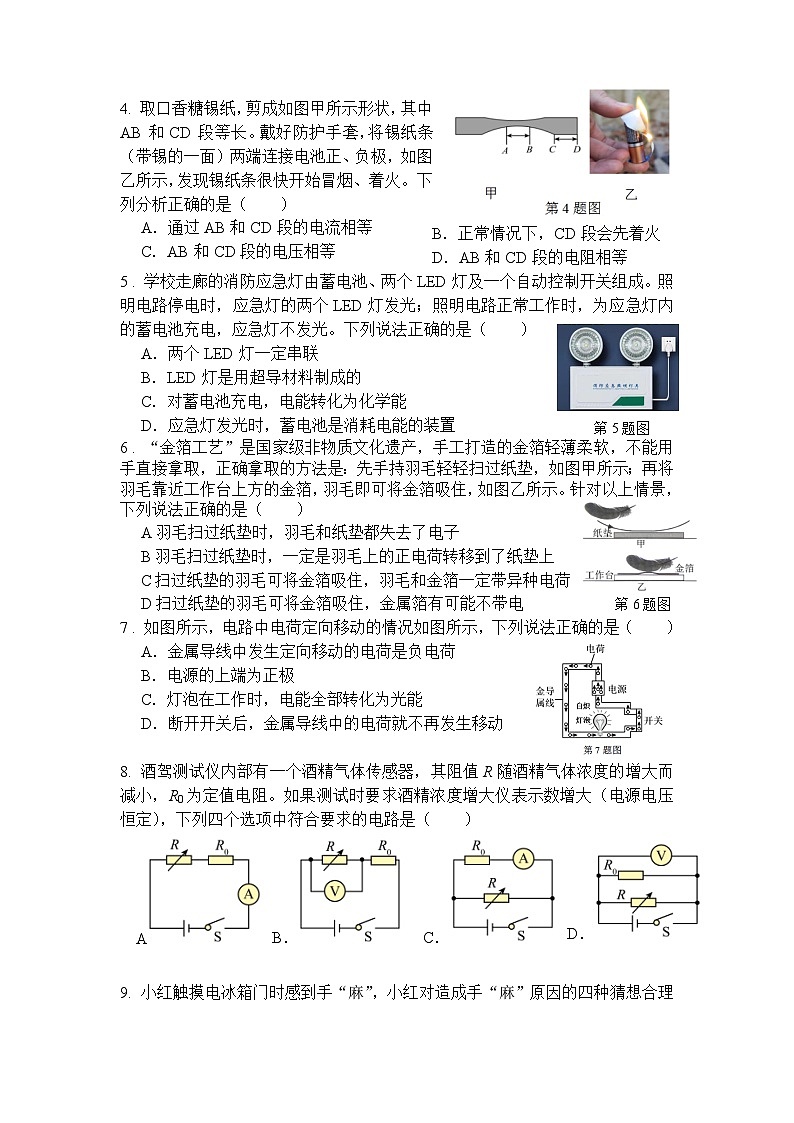

取口香糖锡纸，剪成如图甲所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图乙所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）
A．通过AB和CD段的电流相等
C．AB和CD段的电压相等
B．正常情况下，CD段会先着火
D．AB和CD段的电阻相等5 . 学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。照明电路停电时，应急灯的两个LED灯发光；照明电路正常工作时，为应急灯内的蓄电池充电，应急灯不发光。下列说法正确的是（ ）
A．两个LED灯一定串联
B．LED灯是用超导材料制成的
第5题图
C．对蓄电池充电，电能转化为化学能
D．应急灯发光时，蓄电池是消耗电能的装置
6 . “金箔工艺”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：先手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。针对以上情景，下列说法正确的是（ ）
A羽毛扫过纸垫时，羽毛和纸垫都失去了电子
B羽毛扫过纸垫时，一定是羽毛上的正电荷转移到了纸垫上
第6题图
C扫过纸垫的羽毛可将金箔吸住，羽毛和金箔一定带异种电荷
D扫过纸垫的羽毛可将金箔吸住，金属箔有可能不带电
7 . 如图所示，电路中电荷定向移动的情况如图所示，下列说法正确的是（ ）
A．金属导线中发生定向移动的电荷是负电荷
B．电源的上端为正极
C．灯泡在工作时，电能全部转化为光能
D．断开开关后，金属导线中的电荷就不再发生移动
酒驾测试仪内部有一个酒精气体传感器，其阻值R随酒精气体浓度的增大而减小，R0为定值电阻。如果测试时要求酒精浓度增大仪表示数增大（电源电压恒定），下列四个选项中符合要求的电路是（ ）

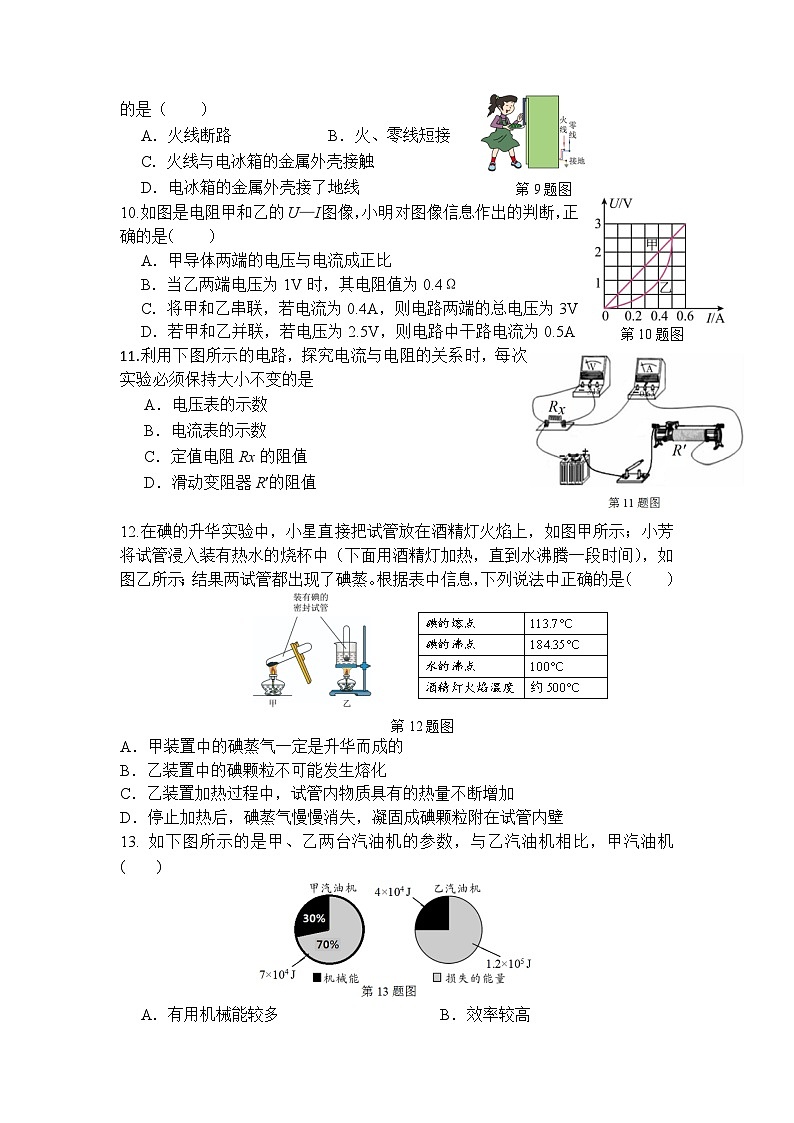

小红触摸电冰箱门时感到手“麻”，小红对造成手“麻”原因的四种猜想合理的是（ ）
A．火线断路 B．火、零线短接
第9题图
C．火线与电冰箱的金属外壳接触
D．电冰箱的金属外壳接了地线
如图是电阻甲和乙的U—I图像，小明对图像信息作出的判断，正确的是（ ）
A．甲导体两端的电压与电流成正比
B．当乙两端电压为1V时，其电阻值为0.4Ω
第10题图
C．将甲和乙串联，若电流为0.4A，则电路两端的总电压为3V
D．若甲和乙并联，若电压为2.5V，则电路中干路电流为0.5A
利用下图所示的电路，探究电流与电阻的关系时，每次实验必须保持大小不变的是
A．电压表的示数
B．电流表的示数
C．定值电阻Rx的阻值
D．滑动变阻器R’的阻值

在碘的升华实验中，小星直接把试管放在酒精灯火焰上，如图甲所示；小芳将试管浸入装有热水的烧杯中（下面用酒精灯加热，直到水沸腾一段时间），如图乙所示；结果两试管都出现了碘蒸。根据表中信息，下列说法中正确的是（ ）
第12题图
A．甲装置中的碘蒸气一定是升华而成的
B．乙装置中的碘颗粒不可能发生熔化
C．乙装置加热过程中，试管内物质具有的热量不断增加
D．停止加热后，碘蒸气慢慢消失，凝固成碘颗粒附在试管内壁
13. 如下图所示的是甲、乙两台汽油机的参数，与乙汽油机相比，甲汽油机( )
A．有用机械能较多 B．效率较高
C．功率较小 D．使用的汽油的热值较小
某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简化图如图甲所示，R1、R2均为加热电阻，R1>R2，S为智能开关，可根据实际需要选择不同电阻接入电路。某段工作过程，加热功率随环境温度变化如图乙所示（横轴t表示环境温度）。下列说法中正确的是（ ）
第14题图
A．环境温度为5℃时，电热毯电功率为44W
B．环境温度为14℃时，开关S连接接线柱2和3
C．开关S连接接线柱1和2时，工作1h消耗的电能为0.1kW•h
D．开关S连接接线柱2和3时，电路总电阻为484Ω
.第二部分（非选择题，共62分）
（7分）某实验小组利用酒精灯对1kg的某物质均匀加热，此物质每隔相同时间吸收的热量相同。他们每隔相同时间记录一次温度计的示数，并观察物质的状态，如下图是他们根据记录的数据绘制的该物质的“温度－时间”图像。请回答：
第15题图
（1）该物质在AB段吸收的热量是4.2×104 J，则该物质在AB段时的比热容是________J/(kg·℃)。
（2）在BC段，该物质吸收的热量是________J，增加的内能是________J.
（3）该物质________晶体（选填“是”“不是”）。
（4）该物质在AB段的比热容________在CD段的比热容（选填“大于”“小于”“等于”），理由是_______________________________________________。
16.（6分）如图甲所示，老师给同学们出示了一个有盖的木盒，盒盖上有两只灯座，但灯座在盒内的连接方式未知，其外部接有电源、开关和一个电流表，电源电压恒为6V不变。只在灯座1上装上一个灯泡L1，闭合开关后，灯泡L1发光，电流表的示数为0.3A；断开开关后，L1保持不动，在另一个灯座2上也装上一个灯泡L2，开关再次闭合后两灯均亮，此时电流表的示数如图乙所示，请回答，在两灯均亮时：
甲
乙
0.2

第16题图
（1）灯泡L1和灯泡L2的连接方式是______（选填“串联”“并联”“无法确定”）。此时通过灯L1的电流是______A；通过灯L2的电流是______A，灯L2的电阻为______Ω，整个电路消耗的电功率是______W。
（2）把一个电压表并联在灯L2两端，从灯座1处取下灯L1，则电压表示数为______V。
丙
17.（3分）小军用如下器材：可调电压的学生电源、电压表、电流表、阻值为5Ω、10Ω、20Ω、25Ω的定值电阻、开关、导线、滑动变阻器，探究“电流和电阻关系”，最终得到了如图乙所示的图像。实验过程中，学生电源保持4V不变。请回答：
第17题图
（1）在图丙中画出图甲实物图所对应的电路图。
（2）实验过程中，把5Ω电阻换成10Ω电阻后，闭合开关，需要调滑动变阻器滑片，直到电压表为__________V，并记录电流表示数。
18.（6分）如图甲所示，是小明和小华在观察“水的沸腾”实验中的情景，通过酒精灯对水加热，使水沸腾，他们记录的数据如表所示：
甲
乙
.
第18题图
（1）甲图中，中心有孔的纸板可以防止水蒸气在温度计外壁____________（填一种物态变化名称）使温度计示数不清晰。
（2）请根据表格数据判断，实验过程中水是否沸腾？____________（选填“是”“否”），判断理由：________________________________________________。
（3）若水沸腾，在沸腾的过程水需要____________（选填“吸收”“放出”）热量，如果此时改用猛火继续加热，水的温度会___________（选填“升高”“降低”“不变”）。
（4）给半杯水加热，水的温度与时间的关系图像如图乙中a所示，若其他条件不变，给一整杯水加热，则水的温度与时间的关系图像正确的是______（选填“a”“b”“c”“d”）。
丙
在“测量小灯泡正常发光时的电阻”实验中，电源电压为4.50V，小灯泡的额定电压为2.50 V，图甲是未连接完整的实验电路。
第19题图
（1）请将图甲所示的实验电路连接完整。（要求闭合开关，滑动变阻器的滑片P向右移动时电流表的示数变大）
（2）连接好电路后，闭合开关，小灯泡不发光，两表均无示数，则故障可能是________（填字母）。
A．小灯泡短路 B．滑动变阻器短路
C．小灯泡断路 D．滑动变阻器断路
（3）排除故障后，闭合开关，继续实验，缓慢移动滑动变阻器的滑片P，同时观察__________(选填“电压表”或“电流表”)示数的变化，当电压表的示数如图乙所示时，其读数为________V；若要测得小灯泡正常发光时的电阻，滑片P应向________（选填“A”“B”）端移动。
（4） 改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I－U图象。由图象可知，小灯泡正常发光时的电阻约是________Ω。利用图甲已连接完整的电路还能完成“探究电流与电压的关系”实验吗？________（选填“能”或“不能”）若不能，请说明理由：________________________________________。
（5） 实验过程中发现原来电流表已损坏，为了测量该小灯泡的额定功率，同组的小玲设计了如图丁所示的电路（R0为已知阻值的定值电阻，R为滑动变阻器），实验操作如下：
丁
第19题图
①只闭合开关S、S1，其余断开，调节滑动变阻器的滑片，使电压表示数为________；
②只闭合开关________，其余断开，保持滑动变阻器的滑片不动，读出电压表示数为U1；
③小灯泡额定功率的表达式为P额＝________。
（9分）在如图所示的电路中，已知灯L正常工作的电流为0.2A，闭合开关S时，电压表V1的示数为3V，V2的示数为4.5V，定值电阻R0的阻值为20 Ω。 求此时：
（1）通过定值电阻R0的电流；
（2）灯L的实际功率；
（3）通电100 s时，整个电路消耗的电能。
第20题图
如图所示为小明家电路的基本组成，家庭额定电压为220V，请仔细阅读题目完成下列各问题：
电烤箱
乙
甲
第21题图
（1）A、B两个位置中，安装的是总开关、电能表，总开关应该装在________位置（选填“A”“B”）。
（2）图中的三孔插座已按安全用电要求接入电路。请将两个规格均为“220V 10W”灯泡接入电路，要求：开关同时控制两个灯泡，且两个灯泡能正常工作。
（3）下列情形中，可能会造成家庭电路中的“空气开关”自动“跳闸”的是________。（不定项）
A.总开关断路 B.灯泡灯丝断了
C. 灯泡灯座短接 D.电烤箱电线的绝缘皮破损
（4）电路中只插入一个电烤箱让其正常工作时，小明观察到如图所示的电能表的指示灯在6 min内闪烁了320次，则电烤箱在这段时间内消耗的电能是________千瓦时。
（5）电烤箱正常工作时的功率是多少？电烤箱的电阻是多少？
小明重新设计了“在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等”的实验的电路图，如图所示。
第22题图
正确接线后，小明进行了如下操作：
①闭合开关，读出两个电压表的示数均为2.2V。
②断开开关后，发现V２示数变为0，V1示数却变为2.8V；反复闭合和断开开关，依然发现V１示数分别在2.2V和2.8V之间变换。
小明发现，断开开关时，没有电流流过用电器；而闭后开关后，电路中有电流流过用电器。他进行了大胆猜想：闭合回路中，用电器的电阻阻值越大，两节干电池两端的电压越小。（忽略导线及开关的电阻）
为帮助小明探究，老师提供了以下仪器供选择：
A.两节干电池串联成的电源 B.分别标有5Ω、10Ω、15Ω、20Ω阻值的定值电阻四个 C.开关一个 D.导线若干.请完成下列各题：
（1）除老师提供的器材外，还需要的增加一个的实验仪器是：_______________。
（2）请你根据老师提供的仪器及增加的仪器，在虚线框中设计能帮小明验证猜的电路图：
（3）画出记录实验数据的表格。
（4）写出实验步骤（可用画图或文字表述）和判断小明猜想是否正确的依据。
\
九年级物理参考答案
第一部分(选择题共28分)
第二部分（非选择题共62分）
15.（6分）（1）2.1×103
（2） 3.36×105 3.36×105
（3）是
（4）小于；由图知，物体在AB段吸收的热量小于CD段，上升的温度相同，质量不变，根据c=Q/mΔt，物质在AB段的比热容小于在CD段的比热容
16.（6分）（1）并联
（2） 0.3 0.6 10 5.4
（3）6V
（2分）（1）2.5V
（2）15Ω
18.（7分）（1）液化
（2） 是 水沸腾时吸收热量温度保持不变，由表格知，8至第10分钟水的温度不变，说明已沸腾。
（3）吸收 不变
（4）C
（12分）(1)如图所示
D
电压表 1.8 B
10 不能 因为灯泡的电阻发生变化，探究电流与电压的关系要控制电阻不变。
(5）①2.00V ②S、S2；③2.50V×U1R0
19.（10分）（1）依题意U = 4.5V，U1 = 3V
由于串联电路 U = UL + U1
所以UL = U - U1 = 4.5V - 3V = 1.5V
IL = I = 0.15A
（2）PL实 = ULRL = 1.5V×0.15A = 0.225W
（3）W = UIt = 4.5V×0.15A×100s = 67.5J
20.（11分）（1）B
（2）
（3）CD
（4）0.1kW·h
（5）6min = 0.1h
①
②
③
21.（8分）
（1）电压表
（2）
（3）
（4）
①将R1=5Ω按电路图接入电路
②闭合开关，记录此时的电压值U1；
③断开开关，分别将10Ω、15Ω、20Ω依次接入电路，重复1、2步骤，并分别记录为U2、U3、U4；
如果U1>U2>U3>U4，则小明的猜想正确；否则，错误
A
B．
C．
D．
时间/min
1
2
3
4
5
6
7
8
9
10
水温
92
93
94
95
96
97
98
99
99
99
1
2
3
4
5
6
7
8
9
10
C
D
C
A
C
D
A
A
C
C
11
12
13
14
A
B
B
D
R/Ω
U/V
5
10
15
20
