江苏省南通市田家炳中学2023-2024学年九年级上学期12月月考物理试题
展开
这是一份江苏省南通市田家炳中学2023-2024学年九年级上学期12月月考物理试题，共7页。试卷主要包含了 下列说法正确的是，09W等内容，欢迎下载使用。
（总分：150分 考试时间：150分钟）
Ⅰ卷（选择题）
（本题20小题，每小题2分，共40分，每小题只有一个选项符合题意）
1. 下列说法正确的是（ ）
A．根据R=U/I可知，同一导体的电阻与该导体两端的电压成正比。
B．用电器两端电压越大，电流所做的功越多。
C．电流通过导体做的功越多，电功率越大。
D．电流做了多少功，就相当于有多少的电能转化为其他形式的能。
2. 如图电路，闭合开关S后，电压表V1示数为3V，电压表V2示数为1.2V，则R2两端的电压为（ ）
A．3VB．1.2VC．3.2VD．1.8V
第2题 第4题 第5题
3. 白炽灯长期使用后，玻璃泡内侧会发黑，这时灯丝的亮度与出厂时相比（ ）
A．不变B．变暗C．变亮D．无法判断
4. 如图所示是某家庭电路的一部分，下列说法不正确的是（ ）
A．为了用电安全，应在甲处安装开关，乙处安装电灯。
B．电冰箱的三线插头连入三孔插座是为了保证其外壳接地。
C．正常状况下，站在地上的人用左手接触A点，有触电危险。
D．若在三孔插座中接入空调后，保险丝马上熔断，则原因一定是电路短路。
5. 如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开。此时（ ）
A．灯不亮，电铃不响B．灯不亮，电铃响
C．灯亮，电铃不响D．灯亮，电铃响
6. 如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（ ）
A．S和A接触，P向右移动灯泡变暗 B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮 D．S和C接触，P向右移动灯泡亮度变暗
第6题 第7题 第8题
7. 在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（ ）
① B. ② C. ③ D. ④

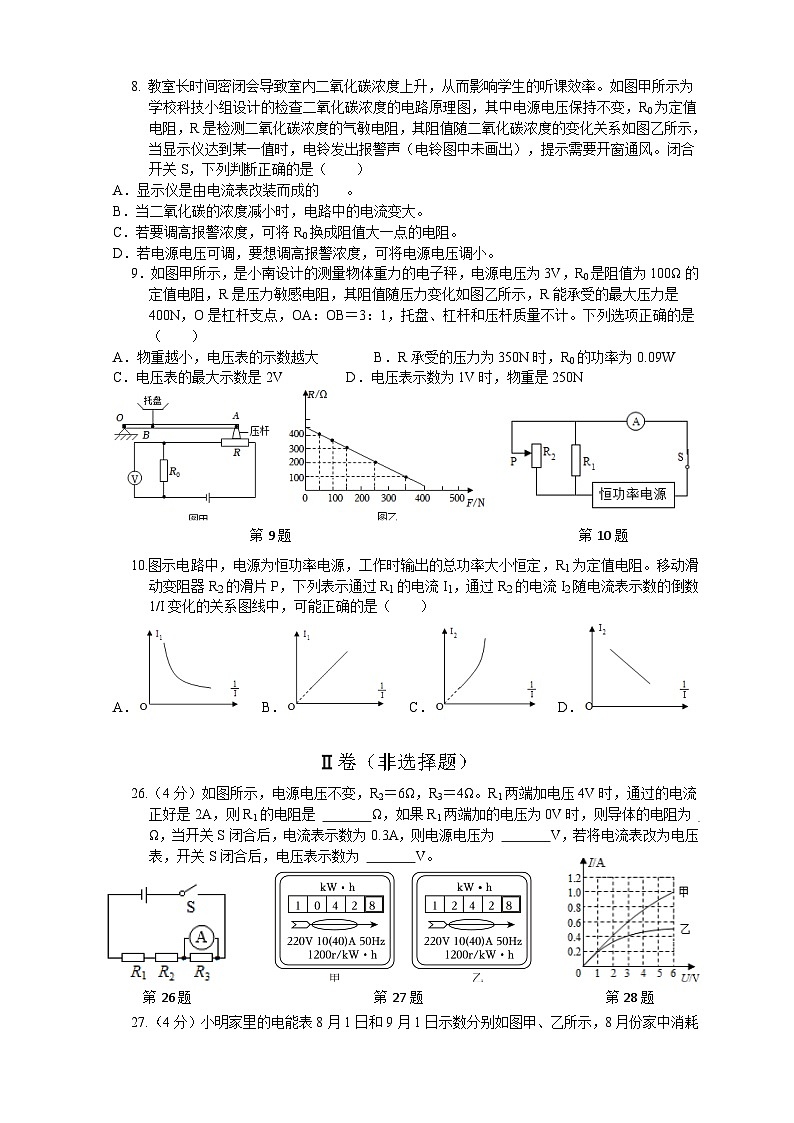

8. 教室长时间密闭会导致室内二氧化碳浓度上升，从而影响学生的听课效率。如图甲所示为学校科技小组设计的检查二氧化碳浓度的电路原理图，其中电源电压保持不变，R0为定值电阻，R是检测二氧化碳浓度的气敏电阻，其阻值随二氧化碳浓度的变化关系如图乙所示，当显示仪达到某一值时，电铃发出报警声（电铃图中未画出），提示需要开窗通风。闭合开关S，下列判断正确的是（ ）
A．显示仪是由电流表改装而成的。
B．当二氧化碳的浓度减小时，电路中的电流变大。
C．若要调高报警浓度，可将R0换成阻值大一点的电阻。
D．若电源电压可调，要想调高报警浓度，可将电源电压调小。
9．如图甲所示，是小南设计的测量物体重力的电子秤，电源电压为3V，R0是阻值为100Ω的定值电阻，R是压力敏感电阻，其阻值随压力变化如图乙所示，R能承受的最大压力是400N，O是杠杆支点，OA：OB＝3：1，托盘、杠杆和压杆质量不计。下列选项正确的是（ ）
A．物重越小，电压表的示数越大 B．R承受的压力为350N时，R0的功率为0.09W
C．电压表的最大示数是2V D．电压表示数为1V时，物重是250N
第9题 第10题
10.图示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R1为定值电阻。移动滑动变阻器R2的滑片P，下列表示通过R1的电流I1，通过R2的电流I2随电流表示数的倒数1/I变化的关系图线中，可能正确的是（ ）
A． B． C． D．
Ⅱ卷（非选择题）
第26题 第27题 第28题
（4分）如图所示，电源电压不变，R2＝6Ω，R3＝4Ω。R1两端加电压4V时，通过的电流正好是2A，则R1的电阻是 Ω，如果R1两端加的电压为0V时，则导体的电阻为 Ω，当开关S闭合后，电流表示数为0.3A，则电源电压为 V，若将电流表改为电压表，开关S闭合后，电压表示数为 V。
（4分）小明家里的电能表8月1日和9月1日示数分别如图甲、乙所示，8月份家中消耗的电能为 kW•h，若电价为0.55元/kW•h，则8月份需缴纳的电费是 元。小明将某家用电器单独接在该电能表上正常工作6min,电能表转盘转了120转，该用电器电功率为 W,可能是 （选填“空调”、“台灯”或“电视机”）。
（5分）甲、乙两只灯泡，其I﹣U关系图像如图所示。将甲、乙两灯并联在电路中，当干路的电流为1A时，通过甲灯的电流为 A，乙灯的电阻为 Ω，此时电路的总功率是 W；将甲、乙两灯串联在电源电压为5V的电路中，电路中的电流为 A，此时电路中的总功率是 W。
（4分）如图甲所示为一款电煎药壶，工作电路简化为图乙，它在工作时，有高温、中温和低温三个挡。已知正常工作时，高温挡功率为600W，中温挡功率为200W。当Sa接 （选“1”或“2”）、同时Sb （选填“闭合”或“断开”）时，电路处于低温挡；用电路中R2的阻值为 Ω，用该电器的“高温”挡正常工作10min，R1放出的热量为 J。
第29题 第30题
30.（5分）如图是小明自制的电子秤电路（不考虑弹簧的电阻，且弹簧形变量与外力成正比），已知电源电压恒为6V，滑动变阻器R1的规格为“20Ω，1A”，电子秤的测量范围是0～20kg；当电子秤达到最大测量值时，R1的金属滑片在 （选填“a”“b”）端，改装成电子秤的电表正好满偏，则R2的阻值为 Ω，轻质托盘上物体的质量为10kg时，电流表示数为 A，该电表示数为 V。当电流表示数为0.24 A时，轻质托盘上物体的质量 kg。
31.（6分）按题目要求作图：
（1）甲图电路中，干路电流约为1A，支路电流约为0.4A。请用笔线代替导线将乙图电路补充完整。
（2）这是一个利用滑动变阻器改变灯泡亮度的电路（滑片向左移动，灯泡变亮），请你将图中的电路补充完整。
（3） 如图是学校档案室的人脸和指纹双识别系统，要求人脸识别成功（S1闭合），且指纹识别成功（S2闭合）才能由电动机M自动打开防盗门锁，请把电路连接完整。
（2） （3）
32．（6分）如图是某实验小组设计的可以改变功率的电路，电源两端电压为12V并保持不变，R1、R2为阻值一定的电热丝。该电路工作时的最大功率为9W，最小功率为3W。求：
（1）通电时间10s，电阻丝R1产生的热量；
（2）通过电热丝R2的电流。
33.（7分）如图，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R1＝120Ω，滑动变阻器R2上标有“50Ω 1A”，电压表的量程选用“0～3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光。
（1）电源电压是多少？
（2）将滑片移到B端，三个开关都闭合，1min内电路消耗的电能是多少？
（3）断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
34．（6分）如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒子内，盒内封闭等量的空气，图乙中另取阻值为5Ω的电阻在盒外与盒内电阻并联。
（1）在实验中电流通过电阻时产生热量的多少是通过观察U形管中 来比较的。
（2）图甲可探究电流产生的热量与 的关系，通电一段时间后， （选填“左”或“右”）侧盒子中的电阻产生的热量多。
（3）实验的结论可进一步用公式 来表达。由公式可知，图乙中左右两侧盒子中的电阻产生的热量之比为 。
（4）以下现象能用乙装置的实验结论解释的是 。
A.电炉丝通过导线连接到电路，电炉丝热得发红而导线几乎不发热
B.在家庭电路中，两根导线连接处往往比别处更容易发热
C.冬天在房间里使用电取暖器时，通电越久，房间里温度会越高
D.电风扇通过导线连接到电路里，导线几乎不发热，电热水壶通过同样的导线连接到电路里，导线明显发热
35．（7分）如图甲是小能同学设计的“探究电流与电阻的关系”的实验电路图，已知电源为3节新的干电池，电流表的量程为0∼0.6A，电压表的量程为0～3V，定值电阻的阻值有5Ω、10Ω、15Ω、20Ω，滑动变阻器RP的阻值范围是0∼20Ω。
甲 乙 丙 丁 戊
（1）连接电路时开关应该 （选填“断开”或“闭合”）；闭合开关前，电流表指针如图乙所示，原因是电流表 。
（2）在实验中，先接入5Ω的定值电阻，调节滑动变阻器到某一位置，观察到电流表的指针位置如图丙，此时R两端电压是 V；保持定值电阻两端电压不变，用10Ω代替5Ω接入电路，应将滑动变阻器的滑片从上一个位置向 （选填“左”或“右”）滑动。
（3）通过收集实验数据，得到如图丁所示的坐标图线，进一步得出结论：导体两端电压一定时，流过导体的电流与导体的电阻成 （选填“正”或“反”）比。
（4）为保持第（2）问中的定值电阻两端电压保持不变，利用现有的实验器材，小能发现其中阻值为 Ω的定值电阻无法完成该实验；小能在电路中串联一个定值电阻R0，便能顺利完成这4次实验，改装后电路如图戊所示，则R0的取值范围可以是 Ω。
36．（6分）实验室购买了一批小灯泡，同学们发现其中有一只小灯泡上标有“2.5V”字样，小明想知道其额定功率。老师告诉他灯泡的电阻约8～15Ω，并给他准备了如下器材：电流表、电压表“0～3V”、滑动变阻器R1“10Ω 1A”、滑动变阻器R2“50Ω 2A”、电源（电压恒为6V）、开关、导线若干。
（1）按如图甲的电路图连接实物，为了防止小灯泡被烧坏，应选用滑动变阻器 （选填“R1”或“R2”）连入电路。
（2）将滑动变阻器的滑片P移到阻值最大处，闭合开关，移动滑动变阻器的滑片P，使灯泡两端电压逐渐增大到3V，并读出对应的电流值，绘制出了如图乙所示的I﹣U曲线。由图乙可知小灯泡的额定功率为 W，通过小灯泡的电流与它两端的电压并不成正比，其原因是 。
（3）老师给了小强一个额定电流为0.3A的小灯泡和一个阻值为20Ω的定值电阻R0，电源电压未知，请他测量该灯泡的额定功率。小强设计的电路图如图丙所示，请将以下实验步骤补充完整。
①闭合开关S、S2，调节滑动变阻器的滑片P，使电流表的示数为 A；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，电流表示数为0.2A；将滑片P移到最左端，电流表的示数为0.3A，则电源电压为 V；
③小灯泡的额定功率：P额＝ W。
37．（10分）阅读短文，回答文后的问题。
空气净化器
由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程如图1：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附。此后经过活性炭层时，化学有毒气体被吸附，排出的空气的污染物浓度大幅降低，多次循环后变成洁净空气。
洁净空气量（CADR）是反映空气净化器净化能力的性能指标，CADR值越大，其净化效率越高。利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算CADR：CADR＝2.3V/t（V为房间容积；t为空气净化器使房间污染物的浓度下降90%运行的时间）。某品牌的空气净化器的铭牌如表：
某房间的使用面积为18m2，高度是3m。此空气净化器 （选填“能”或“不能”）在1小时内使房间污染物浓度下降90%；
该空气净化器工作1h会消耗电能 J；
可变电阻是制作二氧化碳传感器的常用元件，如图2为其控制电路，电源电压保持6V不变，R1为可变电阻，其阻值随二氧化碳浓度变化如图3，R0为定值电阻，当浓度为0.031%时，电压表示数为1V。则R0的阻值为 Ω，当浓度为0.033%时，电压表示数为 V；当电压表示数大于3V时，二氧化碳浓度大于 %，此时空气净化器会自动报警。
（4）小明想要模拟控制电路的工作情况，在连接实物图时，却误将电压表串联进电路。小华查阅资料获知，电压表其实由一个阻值很大的电阻与灵敏电流计串联构成（灵敏电流计是一个能够检测和显示非常小电流的仪器）。于是小华设计了图4电路，测量大电阻的阻值，已知电源电压恒定为6V，电压表电阻为3kΩ，电压表示数为1.2V，此时电流为 A，待测电阻阻值为 Ω。
图4 图5
（5）小华为考验小明，设计了图5所示电路，电源电压恒为6V，R1=1kΩ，R2=2kΩ，滑动变阻器R′的最大阻值为2kΩ，电压表的量程为0～3V。连接好电路后，并进行了如下操作：
①S1接1，S2也接1时，此时电压表示数为3V，则电压表的阻值为 Ω。
②将S2改接2，此时电压表示数为2V。计算待测电阻RX′＝ Ω。
③当开关接入不同时，电路的总功率也会发生改变，在确保电路安全的前提下，总功率的变化范围是 W。
型号
额定电压
频率
额定功率
洁净空气量（CADR）
GH﹣2034A型
220V
50Hz
44W
138m3/h
（总分：150分 考试时间：150分钟）
Ⅰ卷（选择题）
（本题20小题，每小题2分，共40分，每小题只有一个选项符合题意）
1. 下列说法正确的是（ ）
A．根据R=U/I可知，同一导体的电阻与该导体两端的电压成正比。
B．用电器两端电压越大，电流所做的功越多。
C．电流通过导体做的功越多，电功率越大。
D．电流做了多少功，就相当于有多少的电能转化为其他形式的能。
2. 如图电路，闭合开关S后，电压表V1示数为3V，电压表V2示数为1.2V，则R2两端的电压为（ ）
A．3VB．1.2VC．3.2VD．1.8V
第2题 第4题 第5题
3. 白炽灯长期使用后，玻璃泡内侧会发黑，这时灯丝的亮度与出厂时相比（ ）
A．不变B．变暗C．变亮D．无法判断
4. 如图所示是某家庭电路的一部分，下列说法不正确的是（ ）
A．为了用电安全，应在甲处安装开关，乙处安装电灯。
B．电冰箱的三线插头连入三孔插座是为了保证其外壳接地。
C．正常状况下，站在地上的人用左手接触A点，有触电危险。
D．若在三孔插座中接入空调后，保险丝马上熔断，则原因一定是电路短路。
5. 如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开。此时（ ）
A．灯不亮，电铃不响B．灯不亮，电铃响
C．灯亮，电铃不响D．灯亮，电铃响
6. 如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（ ）
A．S和A接触，P向右移动灯泡变暗 B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮 D．S和C接触，P向右移动灯泡亮度变暗
第6题 第7题 第8题
7. 在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（ ）
① B. ② C. ③ D. ④
8. 教室长时间密闭会导致室内二氧化碳浓度上升，从而影响学生的听课效率。如图甲所示为学校科技小组设计的检查二氧化碳浓度的电路原理图，其中电源电压保持不变，R0为定值电阻，R是检测二氧化碳浓度的气敏电阻，其阻值随二氧化碳浓度的变化关系如图乙所示，当显示仪达到某一值时，电铃发出报警声（电铃图中未画出），提示需要开窗通风。闭合开关S，下列判断正确的是（ ）
A．显示仪是由电流表改装而成的。
B．当二氧化碳的浓度减小时，电路中的电流变大。
C．若要调高报警浓度，可将R0换成阻值大一点的电阻。
D．若电源电压可调，要想调高报警浓度，可将电源电压调小。
9．如图甲所示，是小南设计的测量物体重力的电子秤，电源电压为3V，R0是阻值为100Ω的定值电阻，R是压力敏感电阻，其阻值随压力变化如图乙所示，R能承受的最大压力是400N，O是杠杆支点，OA：OB＝3：1，托盘、杠杆和压杆质量不计。下列选项正确的是（ ）
A．物重越小，电压表的示数越大 B．R承受的压力为350N时，R0的功率为0.09W
C．电压表的最大示数是2V D．电压表示数为1V时，物重是250N
第9题 第10题
10.图示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R1为定值电阻。移动滑动变阻器R2的滑片P，下列表示通过R1的电流I1，通过R2的电流I2随电流表示数的倒数1/I变化的关系图线中，可能正确的是（ ）
A． B． C． D．
Ⅱ卷（非选择题）
第26题 第27题 第28题
（4分）如图所示，电源电压不变，R2＝6Ω，R3＝4Ω。R1两端加电压4V时，通过的电流正好是2A，则R1的电阻是 Ω，如果R1两端加的电压为0V时，则导体的电阻为 Ω，当开关S闭合后，电流表示数为0.3A，则电源电压为 V，若将电流表改为电压表，开关S闭合后，电压表示数为 V。
（4分）小明家里的电能表8月1日和9月1日示数分别如图甲、乙所示，8月份家中消耗的电能为 kW•h，若电价为0.55元/kW•h，则8月份需缴纳的电费是 元。小明将某家用电器单独接在该电能表上正常工作6min,电能表转盘转了120转，该用电器电功率为 W,可能是 （选填“空调”、“台灯”或“电视机”）。
（5分）甲、乙两只灯泡，其I﹣U关系图像如图所示。将甲、乙两灯并联在电路中，当干路的电流为1A时，通过甲灯的电流为 A，乙灯的电阻为 Ω，此时电路的总功率是 W；将甲、乙两灯串联在电源电压为5V的电路中，电路中的电流为 A，此时电路中的总功率是 W。
（4分）如图甲所示为一款电煎药壶，工作电路简化为图乙，它在工作时，有高温、中温和低温三个挡。已知正常工作时，高温挡功率为600W，中温挡功率为200W。当Sa接 （选“1”或“2”）、同时Sb （选填“闭合”或“断开”）时，电路处于低温挡；用电路中R2的阻值为 Ω，用该电器的“高温”挡正常工作10min，R1放出的热量为 J。
第29题 第30题
30.（5分）如图是小明自制的电子秤电路（不考虑弹簧的电阻，且弹簧形变量与外力成正比），已知电源电压恒为6V，滑动变阻器R1的规格为“20Ω，1A”，电子秤的测量范围是0～20kg；当电子秤达到最大测量值时，R1的金属滑片在 （选填“a”“b”）端，改装成电子秤的电表正好满偏，则R2的阻值为 Ω，轻质托盘上物体的质量为10kg时，电流表示数为 A，该电表示数为 V。当电流表示数为0.24 A时，轻质托盘上物体的质量 kg。
31.（6分）按题目要求作图：
（1）甲图电路中，干路电流约为1A，支路电流约为0.4A。请用笔线代替导线将乙图电路补充完整。
（2）这是一个利用滑动变阻器改变灯泡亮度的电路（滑片向左移动，灯泡变亮），请你将图中的电路补充完整。
（3） 如图是学校档案室的人脸和指纹双识别系统，要求人脸识别成功（S1闭合），且指纹识别成功（S2闭合）才能由电动机M自动打开防盗门锁，请把电路连接完整。
（2） （3）
32．（6分）如图是某实验小组设计的可以改变功率的电路，电源两端电压为12V并保持不变，R1、R2为阻值一定的电热丝。该电路工作时的最大功率为9W，最小功率为3W。求：
（1）通电时间10s，电阻丝R1产生的热量；
（2）通过电热丝R2的电流。
33.（7分）如图，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R1＝120Ω，滑动变阻器R2上标有“50Ω 1A”，电压表的量程选用“0～3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光。
（1）电源电压是多少？
（2）将滑片移到B端，三个开关都闭合，1min内电路消耗的电能是多少？
（3）断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
34．（6分）如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒子内，盒内封闭等量的空气，图乙中另取阻值为5Ω的电阻在盒外与盒内电阻并联。
（1）在实验中电流通过电阻时产生热量的多少是通过观察U形管中 来比较的。
（2）图甲可探究电流产生的热量与 的关系，通电一段时间后， （选填“左”或“右”）侧盒子中的电阻产生的热量多。
（3）实验的结论可进一步用公式 来表达。由公式可知，图乙中左右两侧盒子中的电阻产生的热量之比为 。
（4）以下现象能用乙装置的实验结论解释的是 。
A.电炉丝通过导线连接到电路，电炉丝热得发红而导线几乎不发热
B.在家庭电路中，两根导线连接处往往比别处更容易发热
C.冬天在房间里使用电取暖器时，通电越久，房间里温度会越高
D.电风扇通过导线连接到电路里，导线几乎不发热，电热水壶通过同样的导线连接到电路里，导线明显发热
35．（7分）如图甲是小能同学设计的“探究电流与电阻的关系”的实验电路图，已知电源为3节新的干电池，电流表的量程为0∼0.6A，电压表的量程为0～3V，定值电阻的阻值有5Ω、10Ω、15Ω、20Ω，滑动变阻器RP的阻值范围是0∼20Ω。
甲 乙 丙 丁 戊
（1）连接电路时开关应该 （选填“断开”或“闭合”）；闭合开关前，电流表指针如图乙所示，原因是电流表 。
（2）在实验中，先接入5Ω的定值电阻，调节滑动变阻器到某一位置，观察到电流表的指针位置如图丙，此时R两端电压是 V；保持定值电阻两端电压不变，用10Ω代替5Ω接入电路，应将滑动变阻器的滑片从上一个位置向 （选填“左”或“右”）滑动。
（3）通过收集实验数据，得到如图丁所示的坐标图线，进一步得出结论：导体两端电压一定时，流过导体的电流与导体的电阻成 （选填“正”或“反”）比。
（4）为保持第（2）问中的定值电阻两端电压保持不变，利用现有的实验器材，小能发现其中阻值为 Ω的定值电阻无法完成该实验；小能在电路中串联一个定值电阻R0，便能顺利完成这4次实验，改装后电路如图戊所示，则R0的取值范围可以是 Ω。
36．（6分）实验室购买了一批小灯泡，同学们发现其中有一只小灯泡上标有“2.5V”字样，小明想知道其额定功率。老师告诉他灯泡的电阻约8～15Ω，并给他准备了如下器材：电流表、电压表“0～3V”、滑动变阻器R1“10Ω 1A”、滑动变阻器R2“50Ω 2A”、电源（电压恒为6V）、开关、导线若干。
（1）按如图甲的电路图连接实物，为了防止小灯泡被烧坏，应选用滑动变阻器 （选填“R1”或“R2”）连入电路。
（2）将滑动变阻器的滑片P移到阻值最大处，闭合开关，移动滑动变阻器的滑片P，使灯泡两端电压逐渐增大到3V，并读出对应的电流值，绘制出了如图乙所示的I﹣U曲线。由图乙可知小灯泡的额定功率为 W，通过小灯泡的电流与它两端的电压并不成正比，其原因是 。
（3）老师给了小强一个额定电流为0.3A的小灯泡和一个阻值为20Ω的定值电阻R0，电源电压未知，请他测量该灯泡的额定功率。小强设计的电路图如图丙所示，请将以下实验步骤补充完整。
①闭合开关S、S2，调节滑动变阻器的滑片P，使电流表的示数为 A；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，电流表示数为0.2A；将滑片P移到最左端，电流表的示数为0.3A，则电源电压为 V；
③小灯泡的额定功率：P额＝ W。
37．（10分）阅读短文，回答文后的问题。
空气净化器
由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程如图1：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附。此后经过活性炭层时，化学有毒气体被吸附，排出的空气的污染物浓度大幅降低，多次循环后变成洁净空气。
洁净空气量（CADR）是反映空气净化器净化能力的性能指标，CADR值越大，其净化效率越高。利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算CADR：CADR＝2.3V/t（V为房间容积；t为空气净化器使房间污染物的浓度下降90%运行的时间）。某品牌的空气净化器的铭牌如表：
某房间的使用面积为18m2，高度是3m。此空气净化器 （选填“能”或“不能”）在1小时内使房间污染物浓度下降90%；
该空气净化器工作1h会消耗电能 J；
可变电阻是制作二氧化碳传感器的常用元件，如图2为其控制电路，电源电压保持6V不变，R1为可变电阻，其阻值随二氧化碳浓度变化如图3，R0为定值电阻，当浓度为0.031%时，电压表示数为1V。则R0的阻值为 Ω，当浓度为0.033%时，电压表示数为 V；当电压表示数大于3V时，二氧化碳浓度大于 %，此时空气净化器会自动报警。
（4）小明想要模拟控制电路的工作情况，在连接实物图时，却误将电压表串联进电路。小华查阅资料获知，电压表其实由一个阻值很大的电阻与灵敏电流计串联构成（灵敏电流计是一个能够检测和显示非常小电流的仪器）。于是小华设计了图4电路，测量大电阻的阻值，已知电源电压恒定为6V，电压表电阻为3kΩ，电压表示数为1.2V，此时电流为 A，待测电阻阻值为 Ω。
图4 图5
（5）小华为考验小明，设计了图5所示电路，电源电压恒为6V，R1=1kΩ，R2=2kΩ，滑动变阻器R′的最大阻值为2kΩ，电压表的量程为0～3V。连接好电路后，并进行了如下操作：
①S1接1，S2也接1时，此时电压表示数为3V，则电压表的阻值为 Ω。
②将S2改接2，此时电压表示数为2V。计算待测电阻RX′＝ Ω。
③当开关接入不同时，电路的总功率也会发生改变，在确保电路安全的前提下，总功率的变化范围是 W。
型号
额定电压
频率
额定功率
洁净空气量（CADR）
GH﹣2034A型
220V
50Hz
44W
138m3/h
