常见装置图的错因分析
(1)反应试剂错误
错因分析：_____________________________________________________________
________________________________________________________________________
________________________________________________________________________
(2)除杂试剂错误
错因分析：_____________________________________________________________
________________________________________________________________________
________________________________________________________________________

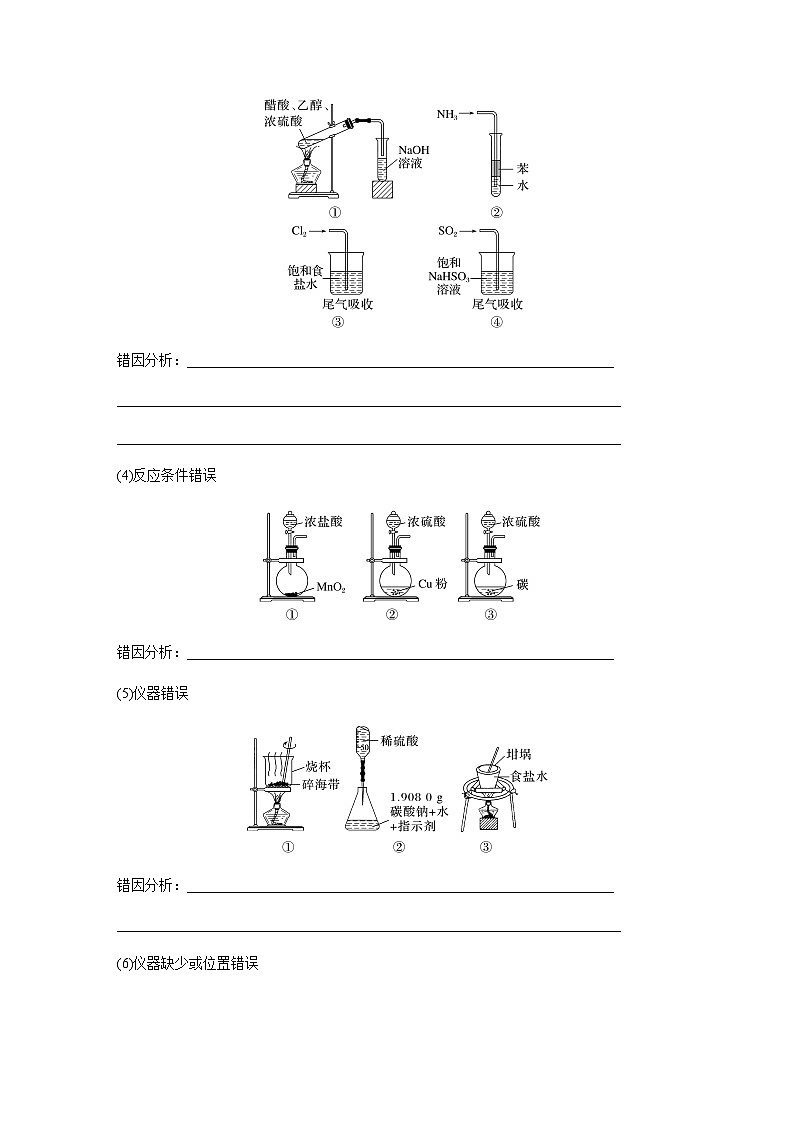

(3)吸收剂错误
错因分析：_____________________________________________________________
________________________________________________________________________
________________________________________________________________________
(4)反应条件错误
错因分析：_____________________________________________________________
(5)仪器错误
错因分析：_____________________________________________________________
________________________________________________________________________

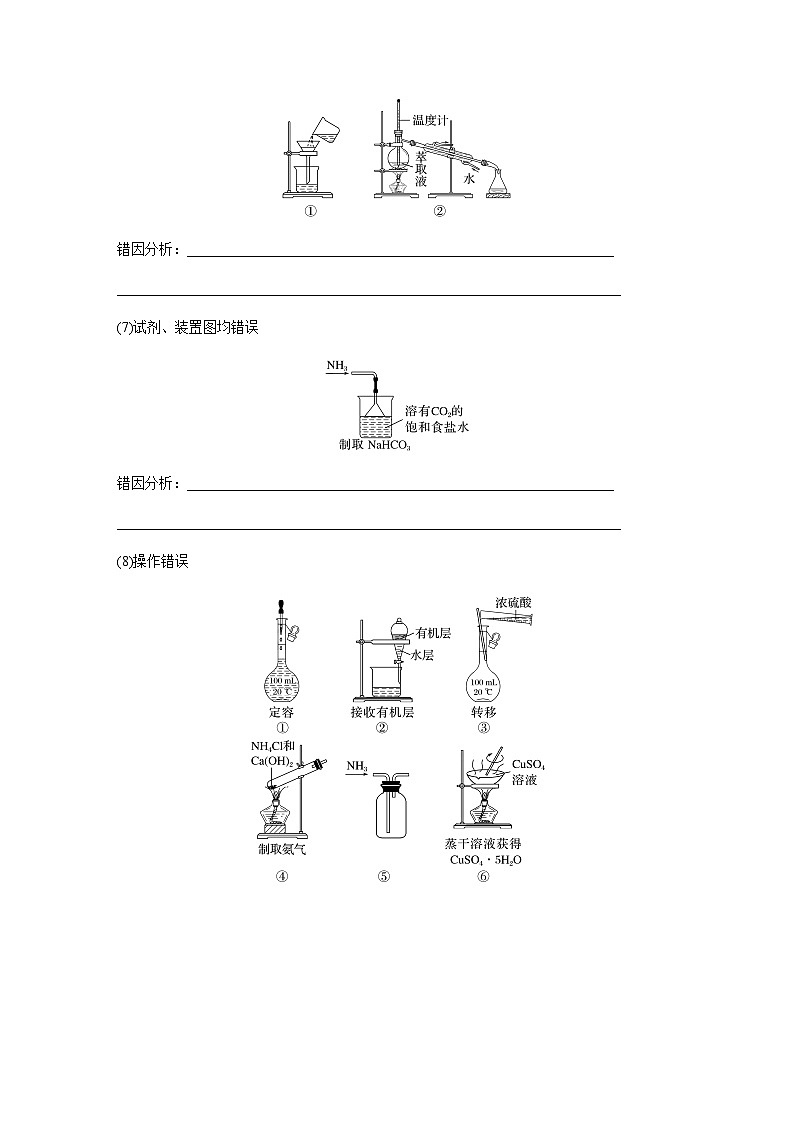

(6)仪器缺少或位置错误
错因分析：_____________________________________________________________
________________________________________________________________________
(7)试剂、装置图均错误
错因分析：_____________________________________________________________
________________________________________________________________________
(8)操作错误
错因分析：_____________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
1．(2023·江苏，3)实验室制取Cl2的实验原理及装置均正确的是( )
2．(2021·江苏，3)下列由废铜屑制取CuSO4·5H2O的实验原理与装置不能达到实验目的的是( )
A．用装置甲除去废铜屑表面的油污
B．用装置乙在加热的条件下溶解废铜屑
C．用装置丙过滤得到CuSO4溶液
D．用装置丁蒸干溶液获得CuSO4·5H2O
3．(2020·江苏，5)实验室以CaCO3为原料，制备CO2并获得CaCl2·6H2O晶体。下列图示装置和原理不能达到实验目的的是( )
4．(2023·全国乙卷，9)下列装置可以用于相应实验的是( )
5．(2023·浙江6月选考，5)下列说法正确的是( )
A．图①装置可用于制取并收集氨气
B．图②操作可排出盛有KMnO4溶液滴定管尖嘴内的气泡
C．图③操作俯视刻度线定容会导致所配溶液浓度偏大
D．图④装置盐桥中阳离子向ZnSO4溶液中迁移
6．(2023·北京，8)完成下述实验，装置或试剂不正确的是( )
A．实验室制Cl2
B．实验室收集C2H4
C．验证NH3易溶于水且溶液呈碱性
D．除去CO2中混有的少量HCl
7．(2023·广东，4)1827年，英国科学家法拉第进行了NH3喷泉实验。在此启发下，兴趣小组利用以下装置，进行如下实验。其中，难以达到预期目的的是( )
A．图1：喷泉实验 B．图2：干燥NH3
C．图3：收集NH3 D．图4：制备NH3
1．(2023·江苏省决胜新高考高三4月大联考)下列实验装置能达到实验目的的是( )
A．用装置甲测定维生素C的含量
B．用装置乙检验乙炔具有还原性
C．用装置丙制备NaHCO3
D．用装置丁分离乙酸乙酯和饱和Na2CO3溶液
2．(2023·海安高级中学高三下学期模拟)下列由废铁屑(除Fe外还含少量C、FeS等杂质)制取FeSO4·7H2O的原理与装置不能达到实验目的的是( )
A．用装置甲制取FeSO4
B．用装置乙吸收尾气中的H2S
C．用装置丙过滤得到FeSO4溶液
D．用装置丁蒸发结晶获得FeSO4·7H2O
3．(2023·海安高级中学高三下学期3月月考)下列制取NH4HCO3的实验原理与装置能达到实验目的的是( )
A．用装置甲制取NH3
B．用装置乙制取CO2
C．用装置丙制取NH4HCO3溶液
D．用装置丁获得NH4HCO3固体
4．(2022·江苏连云港二模)已知锰酸钾(K2MnO4)在浓的强碱溶液中可稳定存在，碱性减弱时易发生反应：3MnOeq \\al(2－,4)＋2H2O===2MnOeq \\al(－,4)＋MnO2↓＋4OH－。下列用Cl2氧化K2MnO4制备KMnO4的实验原理和装置不能达到实验目的的是( )
A．用装置甲制取Cl2
B．用装置乙除去 Cl2中的HCl
C．用装置丙使K2MnO4转化成KMnO4
D．用装置丁分离出溶液中的MnO2
5．(2023·南京师范大学附属中学高三5月模拟)利用废蚀刻液(含FeCl2、CuCl2及FeCl3)制备碱性蚀刻液[Cu(NH3)4Cl2溶液]和FeCl3·6H2O的主要步骤：用H2O2氧化废蚀刻液，制备氨气，制备碱性蚀刻液[CuCl2＋4NH3===Cu(NH3)4Cl2]、固液分离，用盐酸溶解沉淀并制备FeCl3·6H2O。下列实验原理和装置不能达到实验目的的是( )
A．用装置甲制备NH3
B．用装置乙制备Cu(NH3)4Cl2并沉铁
C．用装置丙分离Cu(NH3)4Cl2溶液和Fe(OH)3
D．用装置丁将FeCl3溶液蒸干制备FeCl3·6H2O
选择题专攻3 实验组合装置图的分析评价
核心精讲
(1)①1 ml·L－1的盐酸是稀盐酸，换成浓盐酸；②稀硫酸换成浓硫酸；③浓硫酸换成稀盐酸；应该是Ca(OH)2、NH4Cl混合固体。 (2)①饱和NaHCO3溶液或NaOH溶液换成饱和食盐水；②饱和NaHSO3溶液换成饱和NaHCO3溶液；③碱石灰换成NaHCO3固体。
(3)①NaOH溶液换成饱和Na2CO3溶液；②苯换成四氯化碳；③饱和食盐水换成NaOH溶液；④饱和NaHSO3溶液换成NaOH溶液。 (4)①②③反应都需要加热。 (5)①灼烧海带(固体)用坩埚；②稀硫酸要放在酸式滴定管中；③蒸发结晶要用蒸发皿。 (6)①没有用玻璃棒引流；漏斗下端没有紧靠烧杯内壁；②温度计水银球放在蒸馏烧瓶支管口处，不能伸入液体中。 (7)应该将CO2通入溶有氨气的饱和食盐水；不需要防倒吸装置。 (8)①胶头滴管不能插入容量瓶中；②上层液体从分液漏斗上口倒出；③先将浓硫酸稀释并恢复至室温后再转移；④试管口要略向下倾斜；⑤应该短管进气长管出气；⑥⑦获得带有结晶水的物质，不能将溶液蒸干，应该蒸发浓缩、降温结晶；⑧⑨直接蒸发结晶得不到无水氯化铁、无水氯化镁，应该在HCl气流中加热。
真题演练
1．C
2．D [碳酸钠溶液呈碱性，在加热的条件下可以除去铜屑表面的油污，A正确；铜与双氧水、稀硫酸发生氧化还原反应得到硫酸铜，B正确；装置丙为过滤装置，过滤可以除去难溶杂质，得到硫酸铜溶液，C正确；用装置丁蒸干溶液得到硫酸铜固体，而不是CuSO4·5H2O，D错误。]
3．D [A对，碳酸钙与稀盐酸可制备CO2，且为固液常温型反应，装置也正确；B对，CO2密度比空气大，可以用向上排空气法收集；C对，分离固体与液体，可采用过滤的方法；D错，CaCl2·6H2O晶体可以通过蒸发浓缩、冷却结晶、过滤的方法制得，采用蒸发结晶法易导致CaCl2·6H2O失去结晶水。]
4．D [Na2CO3固体受热不分解，所以该装置不能制备CO2，A错误；乙醇和乙酸互溶，不能采用分液的方式分离，应采用蒸馏，B错误；二氧化硫通入品红溶液中，可以验证其漂白性，不能验证其酸性，C错误。]
5．C [氯化铵受热分解生成氨气和氯化氢，遇冷又化合生成氯化铵，则直接加热氯化铵无法制得氨气，故A错误；高锰酸钾溶液具有强氧化性，会腐蚀橡胶管，所以高锰酸钾溶液应盛放在酸式滴定管中，故B错误；配制一定物质的量浓度的溶液时，俯视刻度线定容会使溶液的体积偏小，导致所配溶液浓度偏大，故C正确；由图可知，锌电极为原电池的负极，铜为正极，盐桥中阳离子向硫酸铜溶液中迁移，故D错误。]
6．D [MnO2固体在加热条件下将HCl氧化为Cl2，所需盐酸为浓盐酸，该装置可用于制备Cl2，A项正确；C2H4不溶于水，可选择排水法收集，B项正确；挤压胶头滴管，水进入烧瓶将NH3溶解，烧瓶中气体大量减少，压强急剧降低，打开活塞，酚酞溶液迅速被压入烧瓶中形成红色喷泉，红色喷泉证明NH3与水形成的溶液呈碱性，C项正确；Na2CO3与HCl、CO2均发生反应，不能达到除杂的目的，应该选用饱和NaHCO3溶液，D项错误。]
7．B [NH3极易溶于水，挤压水后圆底烧瓶内压强减小，从而产生喷泉，故A可以达到预期目的；P2O5为酸性氧化物，NH3具有碱性，两者可以发生反应，故不可以用P2O5干燥NH3，故B难以达到预期目的；NH3的密度比空气小，可采用向下排空气法收集，故C可以达到预期目的；CaO与浓氨水混合后，与水反应并放出大量的热，促使NH3挥发，可用此装置制备NH3，故D可以达到预期目的。]
考向预测
1．D [酸性高锰酸钾溶液应该使用酸式滴定管，故A错误；硫化氢等杂质气体也会使酸性高锰酸钾溶液褪色，故B错误；先通氨气使溶液显碱性，可以吸收更多的二氧化碳气体，故C错误；乙酸乙酯和饱和Na2CO3溶液互不相溶，可以通过分液分离，故D正确。]
2．D
3．C [制备氨气的时候，试管口应该略微向下倾斜，A错误；硫酸会和碳酸钙反应生成硫酸钙，覆盖在碳酸钙表面阻止反应进行，应该把硫酸换成盐酸，B错误；氨气易溶于水，应该防倒吸，C正确；碳酸氢铵受热易分解，不能蒸发结晶，D错误。]
4．B [漂白粉中的次氯酸钙氧化浓盐酸生成氯气，A不符合题意；氯化氢和饱和碳酸氢钠溶液反应生成二氧化碳，引入了新杂质，B符合题意；氯气能和强碱溶液反应，消耗OH－而使溶液的碱性下降，根据已知反应，使K2MnO4转化成KMnO4，C不符合题意；二氧化锰是不溶性固体，可用过滤的方法分离，D不符合题意。]
5．D [实验室制备氨气，可用氢氧化钙、氯化铵在加热条件下进行，故A正确；氨气易溶于水，注意防止倒吸，氨气与溶液反应生成Cu(NH3)4Cl2和氢氧化铁，故B正确；分离固体和液体，可用过滤的方法，故C正确；不可用烧杯进行蒸发，且避免氯化铁水解，不能直接蒸干，故D错误。]
A.制取Cl2
B.除去Cl2中的HCl
C.收集Cl2
D.吸收尾气中的Cl2
A
B
C
D
制备CO2
分离乙醇和乙酸
验证SO2酸性
测量O2体积
