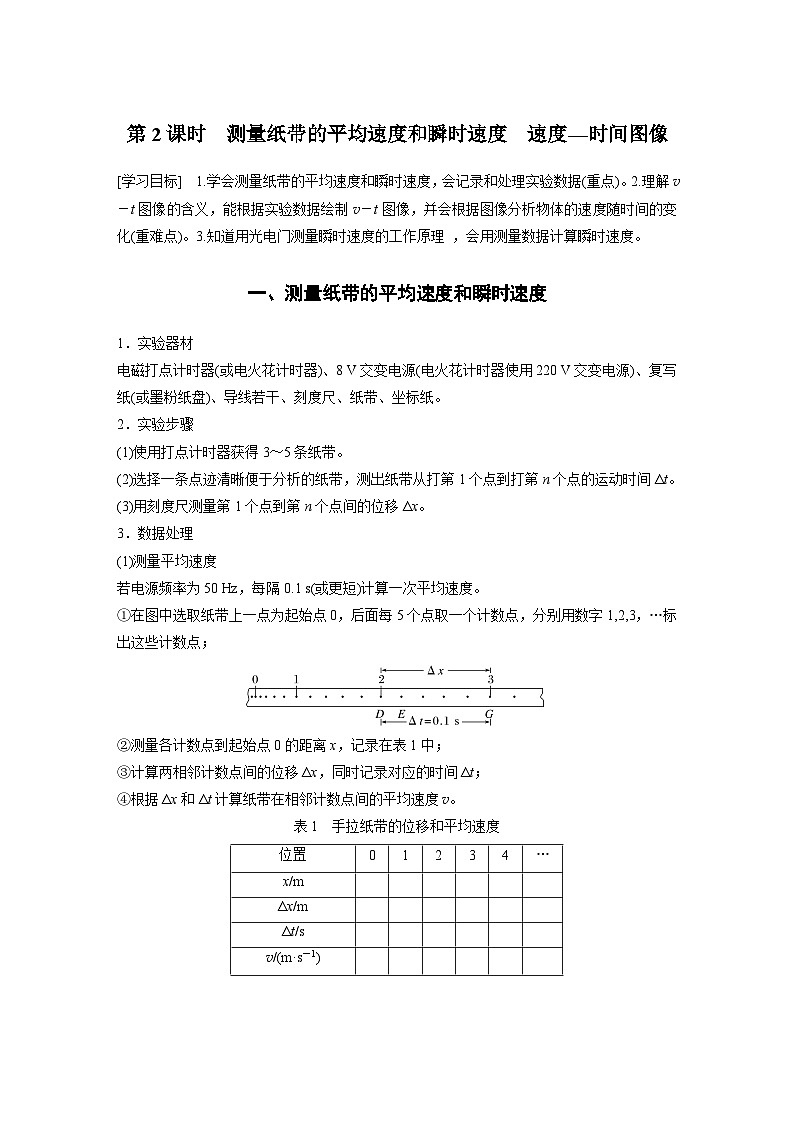

一、测量纸带的平均速度和瞬时速度
1．实验器材
电磁打点计时器(或电火花计时器)、8 V交变电源(电火花计时器使用220 V交变电源)、复写纸(或墨粉纸盘)、导线若干、刻度尺、纸带、坐标纸。
2．实验步骤
(1)使用打点计时器获得3～5条纸带。
(2)选择一条点迹清晰便于分析的纸带，测出纸带从打第1个点到打第n个点的运动时间Δt。
(3)用刻度尺测量第1个点到第n个点间的位移Δx。
3．数据处理
(1)测量平均速度
若电源频率为50 Hz，每隔0.1 s(或更短)计算一次平均速度。
①在图中选取纸带上一点为起始点0，后面每5个点取一个计数点，分别用数字1,2,3，…标出这些计数点；
②测量各计数点到起始点0的距离x，记录在表1中；
③计算两相邻计数点间的位移Δx，同时记录对应的时间Δt；
④根据Δx和Δt计算纸带在相邻计数点间的平均速度v。
表1 手拉纸带的位移和平均速度

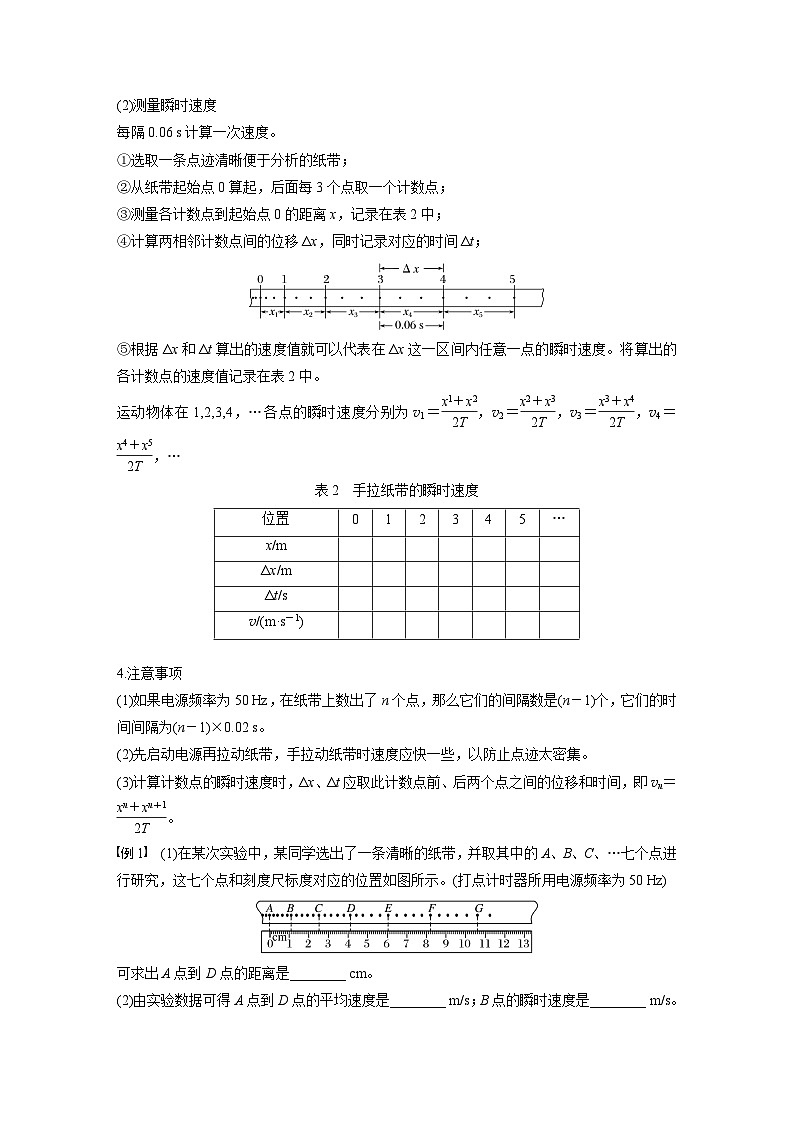

(2)测量瞬时速度
每隔0.06 s计算一次速度。
①选取一条点迹清晰便于分析的纸带；
②从纸带起始点0算起，后面每3个点取一个计数点；
③测量各计数点到起始点0的距离x，记录在表2中；
④计算两相邻计数点间的位移Δx，同时记录对应的时间Δt；
⑤根据Δx和Δt算出的速度值就可以代表在Δx这一区间内任意一点的瞬时速度。将算出的各计数点的速度值记录在表2中。
运动物体在1,2,3,4，…各点的瞬时速度分别为v1＝eq \f(x1＋x2,2T)，v2＝eq \f(x2＋x3,2T)，v3＝eq \f(x3＋x4,2T)，v4＝eq \f(x4＋x5,2T)，…
表2 手拉纸带的瞬时速度
4.注意事项
(1)如果电源频率为50 Hz，在纸带上数出了n个点，那么它们的间隔数是(n－1)个，它们的时间间隔为(n－1)×0.02 s。
(2)先启动电源再拉动纸带，手拉动纸带时速度应快一些，以防止点迹太密集。
(3)计算计数点的瞬时速度时，Δx、Δt应取此计数点前、后两个点之间的位移和时间，即vn＝eq \f(xn＋xn＋1,2T)。
例1 (1)在某次实验中，某同学选出了一条清晰的纸带，并取其中的A、B、C、…七个点进行研究，这七个点和刻度尺标度对应的位置如图所示。(打点计时器所用电源频率为50 Hz)
可求出A点到D点的距离是________ cm。
(2)由实验数据可得A点到D点的平均速度是________ m/s；B点的瞬时速度是________ m/s。(结果均保留两位有效数字)
例2 如图是实验中得到的一条纸带，从0点开始每5个点取一个计数点(打点计时器的电源频率是50 Hz)，依照打点的先后次序编为1、2、3、4、5、6，测得x1＝1.22 cm，x2＝2.00 cm，x3＝2.78 cm，x4＝3.62 cm，x5＝4.40 cm，x6＝5.18 cm。
(1)相邻两计数点间的时间间隔为T＝___________________________________s。
(2)计数点2、4之间的平均速度大小v24＝________m/s。
(3)打点计时器打下计数点3时，纸带的速度大小v3＝________m/s。
二、速度—时间图像
1．一物体做直线运动，测得其运动过程中一段时间内的速度大小如表所示，尝试在坐标纸中作出物体运动的v－t图像。
2．如图所示为一个物体沿某一条直线运动的v－t图像，至少从以下三个方面分别说明它的速度是怎样变化的？
(1)物体是从静止开始运动还是具有一定的初速度？物体在第2 s末的速度大小为多少？
(2)物体的速度大小变化吗？物体是加速运动还是减速运动？
(3)物体运动的方向是否变化？哪个时刻发生变化？第3 s末和第5 s末的速度是否相同？
________________________________________________________________________
________________________________________________________________________
1．速度—时间图像的意义：直观表示物体运动的速度随________变化的规律。
2．速度—时间图像的获得：用________表示时间t，________表示速度v，建立直角坐标系。根据测量的数据在坐标系中描点，然后用________的曲线把这些点连接起来，即得到v－t图像，如图所示。
3．v－t图像的应用
(1)由v－t图像直接读出任一时刻所对应的________。
(2)可以从v－t图像上直接判断速度的方向；图像位于t轴上方，表示物体向______方向运动；图像位于t轴下方，表示物体向________方向运动。
(3)如图所示，v－t图像中两条图线的交点表示两个物体在该时刻具有相同的速度。
注意：v－t图像只能表示直线运动，速度有正、负两个方向。
例3 (多选)做直线运动的物体，其v－t图像如图所示，下列判断正确的是( )
A．物体在1 s末改变运动方向
B．物体在前3 s内运动方向不变
C．物体在3 s末运动方向改变
D．物体在2 s末和4 s末的速度相同
三、用光电门测速度
如图所示，当滑块通过光电门时，光电计时器记录了遮光条通过光电门的时间，而遮光条的宽度d已知，且非常小。由于滑块通过光电门的时间Δt非常短，在这段时间内滑块的运动可以近似看作匀速直线运动，所以可认为遮光条通过光电门时的瞬时速度等于其通过光电门的平均速度大小，即v＝eq \f(Δx,Δt)＝eq \f(d,Δt)。
例4 用如图所示的计时装置可以近似测出气垫导轨上滑块的瞬时速度。已知固定在
滑块上的遮光条的宽度为4 mm，遮光条经过光电门的遮光时间为0.04 s。
(1)滑块经过光电门位置时的速度大小为______________。
(2)为使eq \f(Δx,Δt)更接近瞬时速度，正确的措施是____________。
A．换用宽度更窄的遮光条
B．换用宽度更宽的遮光条
C．提高测量遮光条宽度的精确度
D．使滑块的释放点更靠近光电门位置
0
1
2
3
4
…
x/m
Δx/m
Δt/s
v/(m·s－1)
位置
0
1
2
3
4
5
…
x/m
Δx/m
Δt/s
v/(m·s－1)
t/s
0
0.10
0.20
0.30
0.40
0.50
v/(m·s－1)
0.72
0.77
0.82
0.86
0.92
0.97
