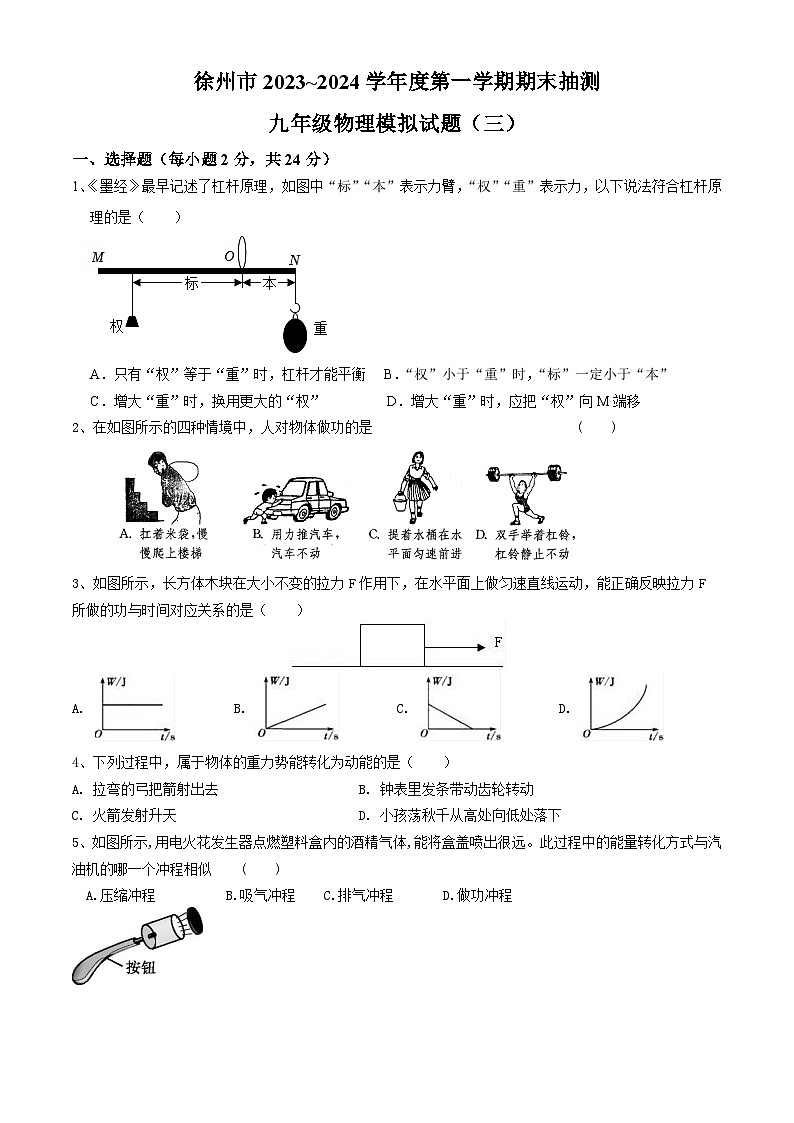

江苏省徐州市2023-2024学年九年级上学期期末模拟物理试题（三）

这是一份江苏省徐州市2023-2024学年九年级上学期期末模拟物理试题（三），共8页。
选择题（每小题2分，共24分）
1、《墨经》最早记述了杠杆原理，如图中“标”“本”表示力臂，“权”“重”表示力，以下说法符合杠杆原理的是（ ）
A．只有“权”等于“重”时，杠杆才能平衡 B．“权”小于“重”时，“标”一定小于“本”
C．增大“重”时，换用更大的“权” D．增大“重”时，应把“权”向M端移
2、在如图所示的四种情境中，人对物体做功的是 ( )

3、如图所示，长方体木块在大小不变的拉力F作用下，在水平面上做匀速直线运动，能正确反映拉力F所做的功与时间对应关系的是（ ）
A. B. C. D.
4、下列过程中，属于物体的重力势能转化为动能的是（ ）
A. 拉弯的弓把箭射出去 B. 钟表里发条带动齿轮转动
C. 火箭发射升天 D. 小孩荡秋千从高处向低处落下
5、如图所示,用电火花发生器点燃塑料盒内的酒精气体,能将盒盖喷出很远。此过程中的能量转化方式与汽油机的哪一个冲程相似( )
A.压缩冲程 B.吸气冲程 C.排气冲程 D.做功冲程

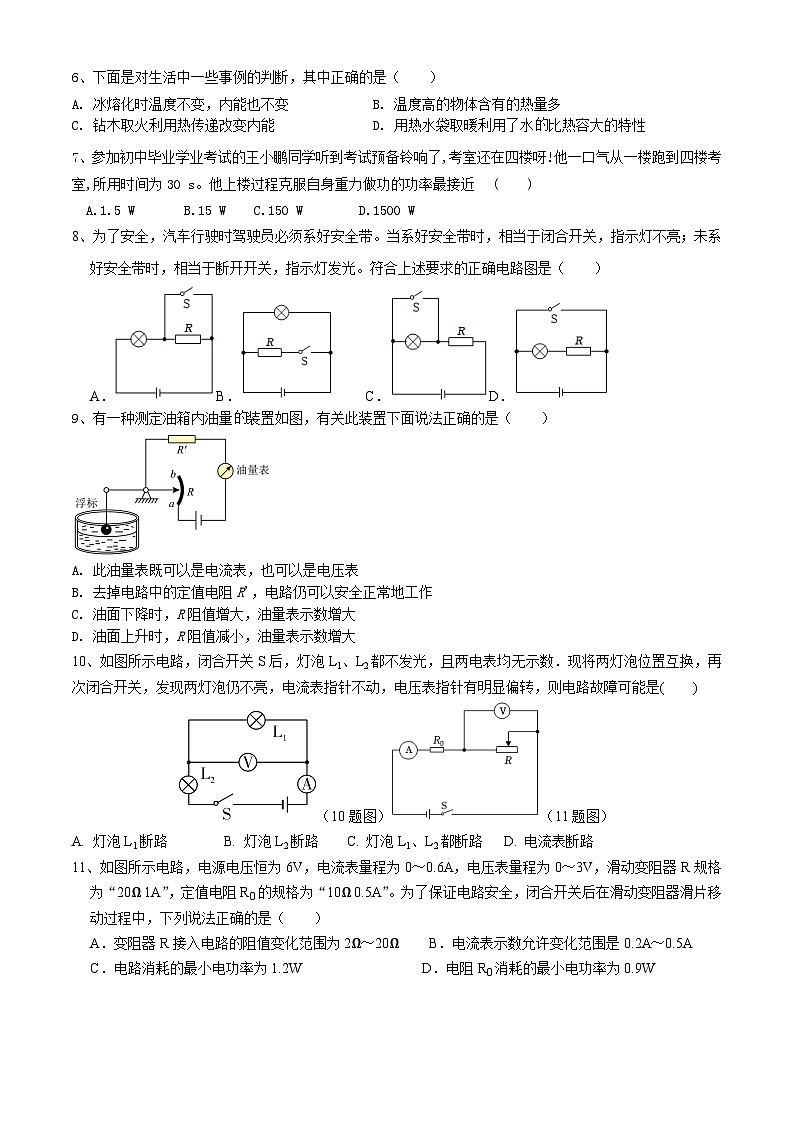

6、下面是对生活中一些事例的判断，其中正确的是（ ）
A. 冰熔化时温度不变，内能也不变 B. 温度高的物体含有的热量多
C. 钻木取火利用热传递改变内能 D. 用热水袋取暖利用了水比热容大的特性
7、参加初中毕业学业考试的王小鹏同学听到考试预备铃响了,考室还在四楼呀!他一口气从一楼跑到四楼考室,所用时间为30 s。他上楼过程克服自身重力做功的功率最接近( )
A.1.5 W B.15 W C.150 W D.1500 W
8、为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的正确电路图是（ ）
A．B．C．D．
9、有一种测定油箱内油量装置如图，有关此装置下面说法正确的是（ ）
A. 此油量表既可以是电流表，也可以是电压表
B. 去掉电路中的定值电阻R'，电路仍可以安全正常地工作
C. 油面下降时，R阻值增大，油量表示数增大
D. 油面上升时，R阻值减小，油量表示数增大
10、如图所示电路，闭合开关S后，灯泡L1、L2都不发光，且两电表均无示数．现将两灯泡位置互换，再次闭合开关，发现两灯泡仍不亮，电流表指针不动，电压表指针有明显偏转，则电路故障可能是( )
（10题图）（11题图）
A. 灯泡L1断路 B. 灯泡L2断路 C. 灯泡L1、L2都断路 D. 电流表断路
11、如图所示电路，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R规格为“20Ω 1A”，定值电阻R0的规格为“10Ω 0.5A”。为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（ ）
A．变阻器R接入电路的阻值变化范围为2Ω～20Ω B．电流表示数允许变化范围是0.2A～0.5A
C．电路消耗的最小电功率为1.2W D．电阻R0消耗的最小电功率为0.9W
12、如图所示为某家庭中接线板的使用情况，下列说法正确的是（ ）
A．符合使用规范B．可以正常使用
C．这是超负荷运行D．不会引起安全事故
填空题（第21题2分，其余每空1分，共26分）
13、旗杆顶端装有 （选填“定”或“动”）滑轮，利用它来升国旗的作用是可以 但不能 （选填“省力”、“省距离”或“改变施力的方向”）。
14、2022年北京冬奥会上智能设备广泛应用，一款智能送餐机器人的重力是500N，如果机器人在水平路面上以0.8m/s的速度沿直线匀速运动50m，它所受到的阻力为60N。机器人的重力做功 J，牵引力对机器人做功 J功率是 W。
15、人们常用热水袋取暖，这是用 的方式改变物体的内能。热水袋里装水是因为水具有较大的 。用水取暖的过程中，水的内能不断 （选填“增大”“减小”或“不变”）。
16、小明做“探究水沸腾前后温度变化的特点”实验，绘制出如图所示的图像，由图像可知水沸腾时继续吸热，温度 ，若烧杯中水的质量为200g，加热至沸腾，至少需要吸收 J的热量，实际上，提供的热量 水吸收的热量。[c水＝4.2×103J/（kg•℃）]
17、航母上的蒸汽弹射装置简化图如图甲所示。气缸内蒸汽体积膨胀，对外做功，内能______ ，同时推动活塞，使舰载机获得巨大的牵引力，带动舰载机在短时间内达到较高的起飞速度，其原理与______ 图所示四冲程汽油机的工作原理相同，四冲程汽油机飞轮的转速为1200r/min，则该油机每秒钟对外做功______ 次。

18、如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A1的示数为0.2A，灯泡L1、L2的连接方式是 联，灯泡L1两端的电压为 V，通过灯泡L2的电流为 A。
（18题图）（19题图）
19、小高运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻，电源电压恒为，的规格为“15Ω 0.5A”，电压表量程为，电流表量程为。
（1）当被测身高增加时，身高计的示数增大，身高计是由______表改装而成的，该身高计的刻度是______（选填“均匀”或“不均匀”）的；
（2）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是______。
20、如图是小明家的电能表，小明家同时工作的用电器总功率不得超过________W．小明将一个电风扇单独接入电路中，10 min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能________J，其功率为________W.
（20题图）（21题图）
21、为什么汽车上坡时，司机经常用换挡的方法减小速度？ 为什么同样一辆机动车，在满载时的行驶速度一般比空载时小得多？
解答题（第22、23、24题每题6分，第25--28题每空2分，共50分）
22（1）如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，请画出作用在手柄A点动力F1的动力臂l1。
在图中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处，要求：开关S闭合后，电流方向如图所示，电压表小灯泡两端的电压。
如图所示，请用笔画线代替导线，正确连接家庭电路。


23、 将重为24N的重物用图示滑轮组匀速提升3m，所用拉力F＝10N。不计轮与轴间的摩擦及绳重。求:
（1）该过程中的有用功。
（2）滑轮组的机械效率。
（3）动滑轮的重力。

24、如图甲所示的电路中，电源电压U保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，将滑动变阻器滑片P从最右端移动到最左端，其消耗的电功率与电流关系的图像如图乙所示，求
（1）滑动变阻器R的最大阻值；
（2）电源电压U的大小和R0的阻值；
（3）当滑片P置于中点，在5s内电阻R0上所产生的焦耳热。
25、在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，安装杠杆时，为了使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向 移动；
（2）如图乙所示，杠杆上每一格的长度为5cm，在杠杆左边挂钩码，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂为 cm；
（3）如果要用弹簧测力计向上拉，需要对图乙所示的实验设计进行的调整是 ；
（4）如图丙所示，当杠杆绕支点转动时，杠杆上A点的速度方向总是和杠杆垂直。作用在A点的三个大小相等、方向不同的力F1、F2、F3，请指出为什么力臂最大的F2对杠杆转动的作用最大？ 。
26、小组同学比较沙子和水的比热容，实验装置如图甲、乙所示。
（1）在两个相同的易拉罐内分别装入初温、 相同的沙子和水。
（2）用两盏相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌，搅拌的目的是： ，测得实验数据如表格所示。
（3）5min时，温度计显示沙子的温度如图丙所示，其读数为 ℃。
（4）加热相同的时间，发现沙子的温度升得更高，分析数据可得沙子的比热容 （小于/等于/大于）水的比热容。
27、在“探究电流与电压和电阻的关系”的实验中，电源两端电压3V且保持不变，滑动变阻器规格为“25Ω 1A”。
（1）探究电流与电压的关系，实验电路如图甲所示，请用笔画线代替导线，将实物图连接完整；
（2）闭合开关后，发现电压表无示数，电流表有示数，移动滑动变阻器的滑片P，电压表仍无示数，电流表示数有变化。若电路故障只有一处，则故障可能是定值电阻R发生 （填“短路”或“断路”）；
（3）排除故障后，进行实验。实验数据如表所示：
其中第5次实验中电流表示数如图乙所示，为 A；
（4）分析表格中数据得出电流与电压的定量关系：在电阻一定时，通过导体的电流与导体两端的电压 ；
28、阅读短文，回答问题：
电动汽车
某品牌电动汽车（如图1）车身采用大量轻而坚硬的碳纤维材料，地板位置安装有电池系统
目前电动汽车主流的充电方式为智能恒功率充电，充电电压U和充电电流I的变化如图2所示。第一阶段为限流段，即为预充阶段，该过程充电电流保持不变，充电电压稳定增加，该过程充电功率保持恒定；第四阶段为恒压段，充电电流不断减小，直至充满。
（1）车身采用大量碳纤维材料，是因为碳纤维不仅 小而且硬度大。
（2）电动车需紧急出行而电量不足时，应选择 （直流/交流）充电方式。
（3）电池充电至某一阶段时，充电电压不断增加，充电电流不断减小 。
A．限流段 B．恒流段 C．恒功率段 D．恒压段
（4）在充电恒压段，电池能量E随时间t变化的图像为 。
参考答案
选择题
1、 D 2、 A 3、B 4、D 5、D 6、 D 7、 C 8、 C 9、D 10、B 11、D 12、C
填空题
13、定 改变力的方向 省力
14、0 3000 48
15、 热传递； 比热容； 减小。
16、保持不变； 4.2×104； 大于。
17、减小； 丙； 10。
18、并联 3 0.1
19、电压； 不均匀； 4Ω~10Ω。
20、 8 800 3.6×104 60
21、机车发动机的最大功率是一定的。由 P=Fv 可知，牵引力的大小和运动速度成反比。汽车上坡时，需要增大牵引力，所以要减小速度。
同样一辆机动车，在满载时需要的牵引力增大，则应该减小车辆的速度。
解答题
22、图略
23、（1）该过程中的有用功为72J； （2）滑轮组的机械效率为80%；
（3）动滑轮的重力为6N。
24、（1）滑动变阻器R的最大阻值为20Ω； （2）电源电压为12V，R0的阻值为10Ω；
（3）产生的焦耳热为18J。
25、（1）右；（2）25；（3）将测力计移到左端第5个格处；（4）F2与其力臂的乘积最大。
26、（1）质量；（2）使沙子和水受热均匀；（3）52；（4）小于
27、（1）图略；（2）短路；（3）0.5；（4）成正比；
28、（1）密度；（2）直流；（3）C （4）B。
加热时间/min
0
1
2
3
4
5
温度/℃
沙子
18
22
29
37
45
﹣
水
18
19
21
23
25
27
实验次数
1
2
3
4
5
电压U/V
0.6
1
1.5
2
2.5
电流I/A
0.12
0.2
0.3
0.4
电池系统可用能量
53kW•h
电量—里程转换率
132.5W•h/km
充电时间
交流慢充
6h
直流快充
0.6h
