重庆市巴南区2023年九年级上学期物理期末试卷附答案
展开
这是一份重庆市巴南区2023年九年级上学期物理期末试卷附答案，共9页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

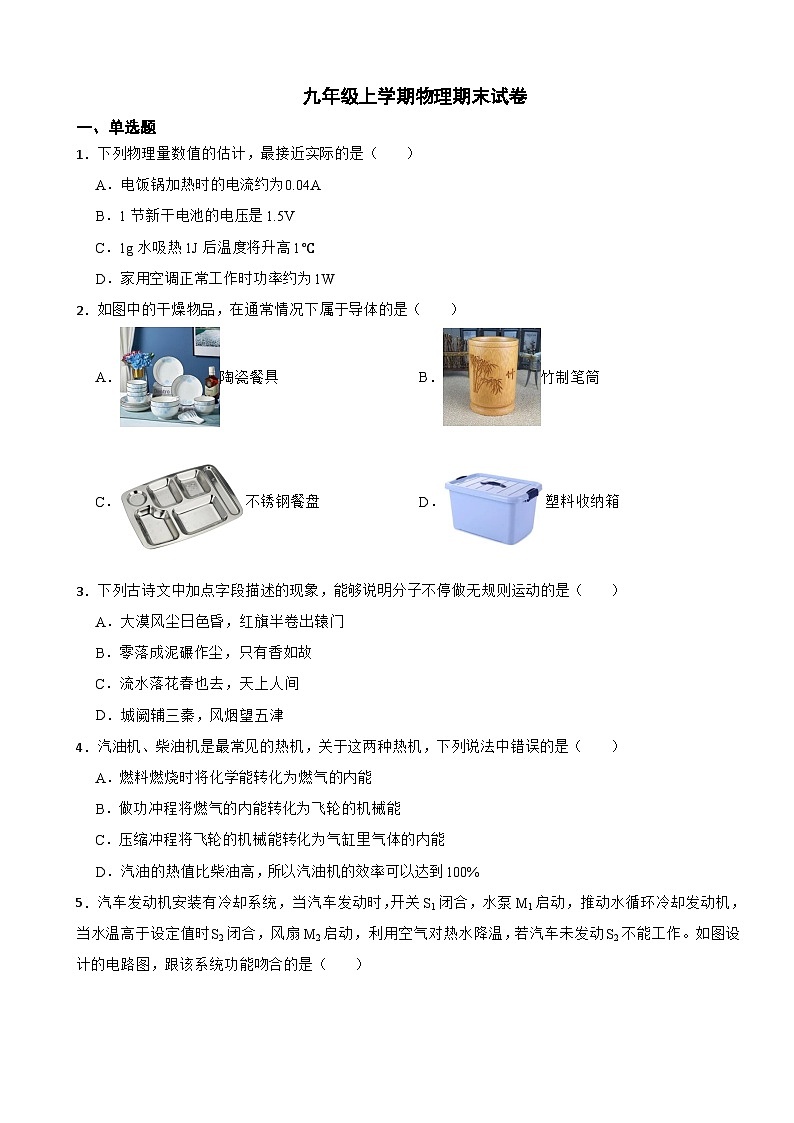

1．下列物理量数值的估计，最接近实际的是（ ）
A．电饭锅加热时的电流约为0.04A
B．1节新干电池的电压是1.5V
C．1g水吸热1J后温度将升高1℃
D．家用空调正常工作时功率约为1W
2．如图中的干燥物品，在通常情况下属于导体的是（ ）
A．陶瓷餐具B．竹制笔筒
C．不锈钢餐盘D．塑料收纳箱
3．下列古诗文中加点字段描述的现象，能够说明分子不停做无规则运动的是（ ）
A．大漠风尘日色昏，红旗半卷出辕门
B．零落成泥碾作尘，只有香如故
C．流水落花春也去，天上人间
D．城阙辅三秦，风烟望五津
4．汽油机、柴油机是最常见的热机，关于这两种热机，下列说法中错误的是（ ）
A．燃料燃烧时将化学能转化为燃气的内能
B．做功冲程将燃气的内能转化为飞轮的机械能
C．压缩冲程将飞轮的机械能转化为气缸里气体的内能
D．汽油的热值比柴油高，所以汽油机的效率可以达到100%

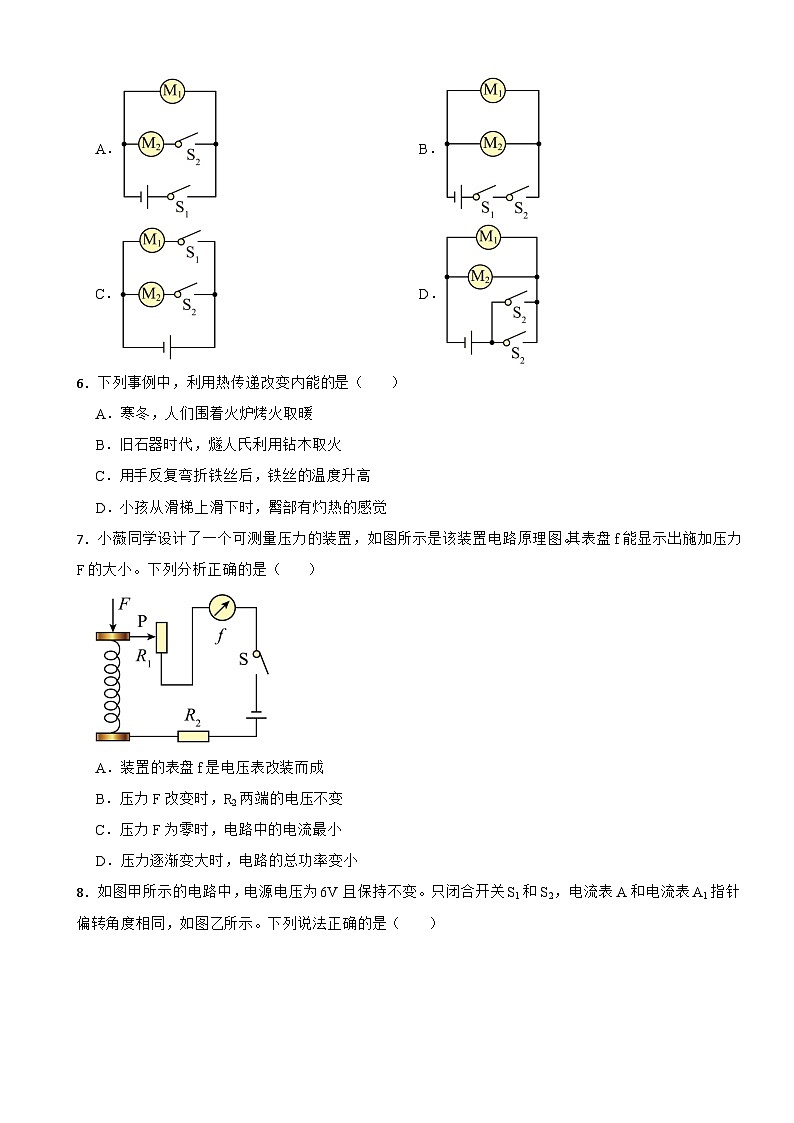

5．汽车发动机安装有冷却系统，当汽车发动时，开关S1闭合，水泵M1启动，推动水循环冷却发动机，当水温高于设定值时S2闭合，风扇M2启动，利用空气对热水降温，若汽车未发动S2不能工作。如图设计的电路图，跟该系统功能吻合的是（ ）
A．B．
C．D．
6．下列事例中，利用热传递改变内能的是（ ）
A．寒冬，人们围着火炉烤火取暖
B．旧石器时代，燧人氏利用钻木取火
C．用手反复弯折铁丝后，铁丝的温度升高
D．小孩从滑梯上滑下时，臀部有灼热的感觉
7．小薇同学设计了一个可测量压力的装置，如图所示是该装置电路原理图。其表盘f能显示出施加压力F的大小。下列分析正确的是（ ）
A．装置的表盘f是电压表改装而成
B．压力F改变时，R2两端的电压不变
C．压力F为零时，电路中的电流最小
D．压力逐渐变大时，电路的总功率变小

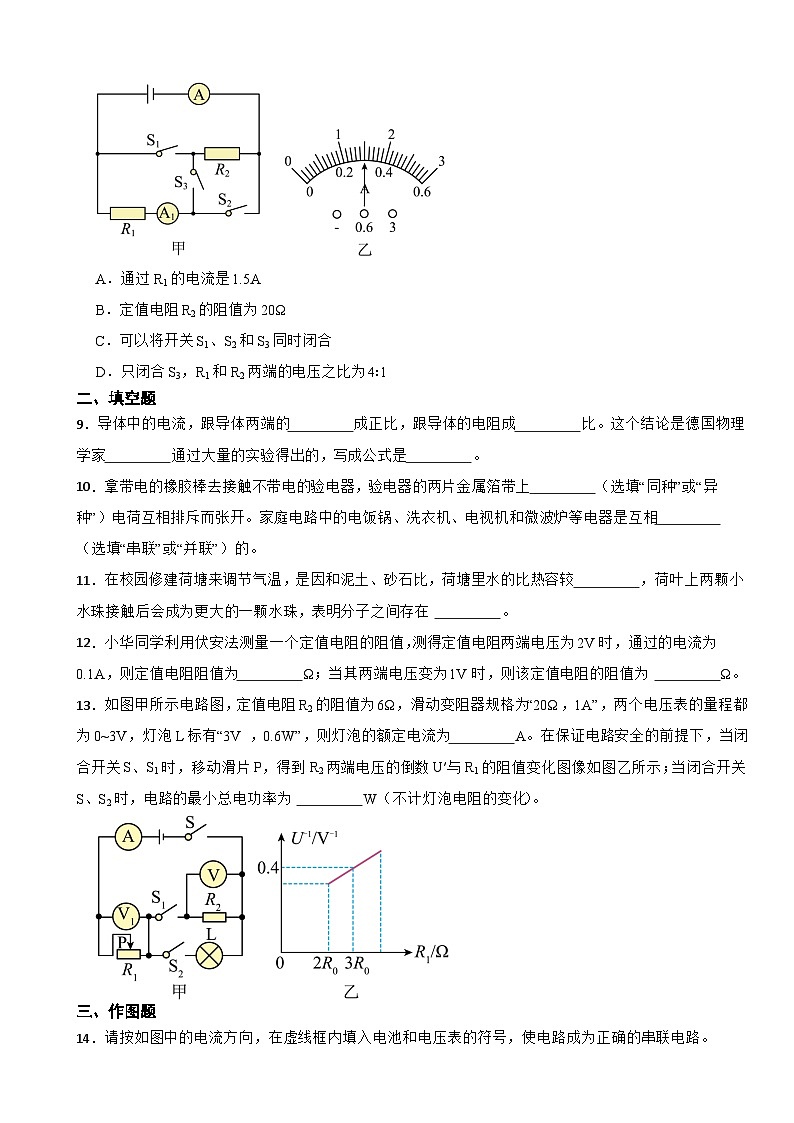

8．如图甲所示的电路中，电源电压为6V且保持不变。只闭合开关S1和S2，电流表A和电流表A1指针偏转角度相同，如图乙所示。下列说法正确的是（ ）
A．通过R1的电流是1.5A
B．定值电阻R2的阻值为20Ω
C．可以将开关S1、S2和S3同时闭合
D．只闭合S3，R1和R2两端的电压之比为4∶1
二、填空题
9．导体中的电流，跟导体两端的 成正比，跟导体的电阻成 比。这个结论是德国物理学家 通过大量的实验得出的，写成公式是 。
10．拿带电的橡胶棒去接触不带电的验电器，验电器的两片金属箔带上 （选填“同种”或“异种”）电荷互相排斥而张开。家庭电路中的电饭锅、洗衣机、电视机和微波炉等电器是互相 （选填“串联”或“并联”）的。
11．在校园修建荷塘来调节气温，是因和泥土、砂石比，荷塘里水的比热容较 ，荷叶上两颗小水珠接触后会成为更大的一颗水珠，表明分子之间存在 。
12．小华同学利用伏安法测量一个定值电阻的阻值，测得定值电阻两端电压为2V时，通过的电流为0.1A，则定值电阻阻值为 Ω；当其两端电压变为1V时，则该定值电阻的阻值为 Ω。
13．如图甲所示电路图，定值电阻R2的阻值为6Ω，滑动变阻器规格为“20Ω，1A”，两个电压表的量程都为0~3V，灯泡L标有“3V ，0.6W”，则灯泡的额定电流为 A。在保证电路安全的前提下，当闭合开关S、S1时，移动滑片P，得到R2两端电压的倒数U′与R1的阻值变化图像如图乙所示；当闭合开关S、S2时，电路的最小总电功率为 W（不计灯泡电阻的变化）。
三、作图题
14．请按如图中的电流方向，在虚线框内填入电池和电压表的符号，使电路成为正确的串联电路。
四、实验题
15．为了探究水和煤油的吸热能力，采用了如图所示的实验装置。
（1）在实验中，应取 （选填“质量”或“体积”）相等、温度相同的水和煤油放入相同的容器中。为了让它们在相等时间内吸收相等的热量，应选择两盏 的酒精灯同时加热；
（2）加热过程中，水和煤油吸收热的多少，是通过 （选填“加热时间”或“温度计示数”）来反映的；
（3）在一次实验中，对水和煤油均加热5min水温达到30℃时，煤油中的温度计示数如图所示 ℃。要使水也要达到相同的温度，则对水要加热 （选填“较长”或“较短”）的时间，由此可知水的比热容比煤油的比热容 （选填“大”或“小”）。
16．小林同学利用如图甲所示的实验装置测量额定电压为2.5V的小灯泡电阻，电源电压恒定为3V，滑动变阻器的规格为“20Ω 1A”
（1）请你用笔画线代替导线，帮助小林将电路连接完整；
（2）连接电路前，小林发现电压表指针如图乙所示，接下来他应进行的操作是 ___________；
A．将电压表正负接线柱交换连接B．对电压表调零
（3）闭合开关前，应将图甲中变阻器的滑片P置于最 端。闭合开关后，发现电压表、电流表均无示数，灯泡也不发光 ；
A．变阻器断路
B．灯泡断路
C．灯泡短路
（4）小林排除故障完成了实验，测量数据记录在了下表中。当电压表示数为2.5V时，电流表示数如图丙所示，则此时小灯泡的电阻为 Ω（结果保留一位小数）。分析数据发现小灯泡电阻变化明显，是因灯丝电阻受 影响。 （选填“能”或“不能”）用表中各电阻值的平均值作为灯泡电阻的测量结果；
通过本实验还可以发现小灯泡两端的电压越大，其实际功率越 。
17．某小组的同学们在“探究通过导体的电流与电阻关系”的实验中，利用稳压电源（电压恒为6V）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）滑动变阻器（20Ω，0.5A）、电压表、电流表、开关以及若干导线做了如下实验：
（1）为了保护实验器材，小莉把开关 后，小铭连接成了图甲所示的实物电路，其中只有一根导线连接错误，并用笔重新画一根正确连接的导线（连线不要交叉） ；
（2）正确连接电路后，闭合开关，小莉发现电流表和电压表都有较大示数，两表的示数均不变，可能的原因是小铭将滑动变阻器的 两个接线柱接入了电路中；（选填a、b、c、d中的两个）
（3）他们排除故障后，正确连好电路。
①小铭接入10Ω的定值电阻后，移动滑片，电流表示数如图乙所示 A；
②他们保持滑动变阻器滑片P的位置不变，将10Ω的定值电阻换为15Ω的定值电阻后，闭合开关，电压表的示数 （选填“变大”或“变小”），此时将滑动变阻器的滑片P向 移动（选填“左”或“右”），直到电压表的指针回到原来所指的位置；
③实验中，小铭发现当5个定值电阻中的某个电阻接入电路时，实验无法完成 Ω；
④他们完成这个实验探究后，应得出的结论是：在电压相同的条件下，通过导体的电流与电阻成 比。
五、计算题
18．一台某品牌的太阳能热水器内盛有体积0.1m3、温度25℃的水，在阳光的照射下，水温升高到55℃。[水的密度ρ=1.0×103kg/m3，比热容c=4.2×103J/(kg·℃)]。求：
（1）热水器内水的质量m；
（2）水吸收的热量Q吸。
19．如图所示的电路，电源电压为10V保持不变，定值电阻R1=25Ω，小灯泡L正常发光时的电流为0.3A（不考虑灯丝电阻的变化）。
（1）断开S1、S2时，小灯泡L恰好正常发光，求小灯泡正常发光的电压。
（2）S1、S2都闭合时，电流表示数变为0.6A．求：
①在30s时间内整个电路消耗的电能。
②定值电阻R2的阻值。
20．如图所示，是某型号电饭煲的简化电路原理图，它有加热和保温两个挡位，定值电阻R1的阻值为170Ω。当电饭煲处于加热状态时的额定功率为968W。完成下列问题：
（1）求电饭煲处于加热状态时的额定电流。
（2）求正常电压情况下，电饭煲处于保温状态时，R消耗的功率。
（3）若某次家庭电路中只有该电饭煲工作且处于加热状态，标有“”的电能表的铝盘在2min内恰好转动了80转，求此时电路两端的实际电压。
1．B
2．C
3．B
4．D
5．A
6．A
7．C
8．D
9．电压；反；欧姆；
10．同种；并联
11．大；引力
12．20；20
13．0.2；0.67
14．解：如图所示：
15．（1）质量；相同
（2）加热时间
（3）34；较长；大
16．（1）
（2）B
（3）右；A
（4）8.3；温度；不能；大
17．（1）断开；
（2）c、d
（3）0.4；变大；左；5；反
18．（1）解：水的质量为m=ρV=1×103kg/m3×0.1m3=100kg
答：热水器中水的质量为100kg；
（2）解：水吸收的热量为Q吸=cm(t﹣t0)=4.2×103J/(kg·℃)×100kg×(55℃﹣25℃)=1.26×107J
答：水吸收的热量为1.26×107J。
19．（1）解：由电路图可知，S1、S2都断开时，R1与灯泡串联，因小灯泡正常发光，则电路中电流I=0.3A
则定值电阻两端电压为U1=IR1=0.3A×25Ω=7.5V
因串联电路中总电压等于各分电压之和，所以灯泡正常发光的电压为UL=U﹣U1=10V﹣7.5V=2.5V
答：断开S1、S2此时小灯泡L正常发光，小灯泡正常发光的电压为2.5V。
（2）解：①S1、S3都闭合时，电流表示数变为0.6A，故在30s时间内整个电路消耗的电能为W=UIt=10V×0.6A×30s=180J
②由电路图知，S1、S2都闭合时，R1与R2并联。通过R1的电流为
通过R2的电流为I2=I﹣I1=0.6A﹣0.4A=0.2A
R2的阻值为
答：①30s内电路消耗的电能为180J；
②R2的阻值为50Ω。
20．（1）解：由 可知，开关S闭合，S1断开时，两个电阻串联，电路功率较小，为保温档；开关S、S1闭合时，电路为R的简单电路，为加热档；由 可得，电饭煲处于加热状态时的额定电流
答：电饭煲处于加热状态时的额定电流为4.4A；
（2）解：开关S、S1闭合时，电路为R的简单电路，为加热档，电阻R的阻值为
正常电压情况下，电饭煲处于保温状态时电路中的电流为
此时R消耗的功率
答：正常电压情况下，电饭煲处于保温状态时，R消耗的功率为50W
（3）解：电饭煲消耗的电能
电饭煲的加热状态实际功率为
由 可得，电路两端的实际电压
答：此时电路两端的实际电压为200V。电压表示数/V
1.0
1.5
2
2.5
2.8
电流表示数/A
0.18
0.22
0.26
0.3
小灯泡电阻/Ω
5.6
6.8
7.7
9.3
1．下列物理量数值的估计，最接近实际的是（ ）
A．电饭锅加热时的电流约为0.04A
B．1节新干电池的电压是1.5V
C．1g水吸热1J后温度将升高1℃
D．家用空调正常工作时功率约为1W
2．如图中的干燥物品，在通常情况下属于导体的是（ ）
A．陶瓷餐具B．竹制笔筒
C．不锈钢餐盘D．塑料收纳箱
3．下列古诗文中加点字段描述的现象，能够说明分子不停做无规则运动的是（ ）
A．大漠风尘日色昏，红旗半卷出辕门
B．零落成泥碾作尘，只有香如故
C．流水落花春也去，天上人间
D．城阙辅三秦，风烟望五津
4．汽油机、柴油机是最常见的热机，关于这两种热机，下列说法中错误的是（ ）
A．燃料燃烧时将化学能转化为燃气的内能
B．做功冲程将燃气的内能转化为飞轮的机械能
C．压缩冲程将飞轮的机械能转化为气缸里气体的内能
D．汽油的热值比柴油高，所以汽油机的效率可以达到100%
5．汽车发动机安装有冷却系统，当汽车发动时，开关S1闭合，水泵M1启动，推动水循环冷却发动机，当水温高于设定值时S2闭合，风扇M2启动，利用空气对热水降温，若汽车未发动S2不能工作。如图设计的电路图，跟该系统功能吻合的是（ ）
A．B．
C．D．
6．下列事例中，利用热传递改变内能的是（ ）
A．寒冬，人们围着火炉烤火取暖
B．旧石器时代，燧人氏利用钻木取火
C．用手反复弯折铁丝后，铁丝的温度升高
D．小孩从滑梯上滑下时，臀部有灼热的感觉
7．小薇同学设计了一个可测量压力的装置，如图所示是该装置电路原理图。其表盘f能显示出施加压力F的大小。下列分析正确的是（ ）
A．装置的表盘f是电压表改装而成
B．压力F改变时，R2两端的电压不变
C．压力F为零时，电路中的电流最小
D．压力逐渐变大时，电路的总功率变小
8．如图甲所示的电路中，电源电压为6V且保持不变。只闭合开关S1和S2，电流表A和电流表A1指针偏转角度相同，如图乙所示。下列说法正确的是（ ）
A．通过R1的电流是1.5A
B．定值电阻R2的阻值为20Ω
C．可以将开关S1、S2和S3同时闭合
D．只闭合S3，R1和R2两端的电压之比为4∶1
二、填空题
9．导体中的电流，跟导体两端的 成正比，跟导体的电阻成 比。这个结论是德国物理学家 通过大量的实验得出的，写成公式是 。
10．拿带电的橡胶棒去接触不带电的验电器，验电器的两片金属箔带上 （选填“同种”或“异种”）电荷互相排斥而张开。家庭电路中的电饭锅、洗衣机、电视机和微波炉等电器是互相 （选填“串联”或“并联”）的。
11．在校园修建荷塘来调节气温，是因和泥土、砂石比，荷塘里水的比热容较 ，荷叶上两颗小水珠接触后会成为更大的一颗水珠，表明分子之间存在 。
12．小华同学利用伏安法测量一个定值电阻的阻值，测得定值电阻两端电压为2V时，通过的电流为0.1A，则定值电阻阻值为 Ω；当其两端电压变为1V时，则该定值电阻的阻值为 Ω。
13．如图甲所示电路图，定值电阻R2的阻值为6Ω，滑动变阻器规格为“20Ω，1A”，两个电压表的量程都为0~3V，灯泡L标有“3V ，0.6W”，则灯泡的额定电流为 A。在保证电路安全的前提下，当闭合开关S、S1时，移动滑片P，得到R2两端电压的倒数U′与R1的阻值变化图像如图乙所示；当闭合开关S、S2时，电路的最小总电功率为 W（不计灯泡电阻的变化）。
三、作图题
14．请按如图中的电流方向，在虚线框内填入电池和电压表的符号，使电路成为正确的串联电路。
四、实验题
15．为了探究水和煤油的吸热能力，采用了如图所示的实验装置。
（1）在实验中，应取 （选填“质量”或“体积”）相等、温度相同的水和煤油放入相同的容器中。为了让它们在相等时间内吸收相等的热量，应选择两盏 的酒精灯同时加热；
（2）加热过程中，水和煤油吸收热的多少，是通过 （选填“加热时间”或“温度计示数”）来反映的；
（3）在一次实验中，对水和煤油均加热5min水温达到30℃时，煤油中的温度计示数如图所示 ℃。要使水也要达到相同的温度，则对水要加热 （选填“较长”或“较短”）的时间，由此可知水的比热容比煤油的比热容 （选填“大”或“小”）。
16．小林同学利用如图甲所示的实验装置测量额定电压为2.5V的小灯泡电阻，电源电压恒定为3V，滑动变阻器的规格为“20Ω 1A”
（1）请你用笔画线代替导线，帮助小林将电路连接完整；
（2）连接电路前，小林发现电压表指针如图乙所示，接下来他应进行的操作是 ___________；
A．将电压表正负接线柱交换连接B．对电压表调零
（3）闭合开关前，应将图甲中变阻器的滑片P置于最 端。闭合开关后，发现电压表、电流表均无示数，灯泡也不发光 ；
A．变阻器断路
B．灯泡断路
C．灯泡短路
（4）小林排除故障完成了实验，测量数据记录在了下表中。当电压表示数为2.5V时，电流表示数如图丙所示，则此时小灯泡的电阻为 Ω（结果保留一位小数）。分析数据发现小灯泡电阻变化明显，是因灯丝电阻受 影响。 （选填“能”或“不能”）用表中各电阻值的平均值作为灯泡电阻的测量结果；
通过本实验还可以发现小灯泡两端的电压越大，其实际功率越 。
17．某小组的同学们在“探究通过导体的电流与电阻关系”的实验中，利用稳压电源（电压恒为6V）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）滑动变阻器（20Ω，0.5A）、电压表、电流表、开关以及若干导线做了如下实验：
（1）为了保护实验器材，小莉把开关 后，小铭连接成了图甲所示的实物电路，其中只有一根导线连接错误，并用笔重新画一根正确连接的导线（连线不要交叉） ；
（2）正确连接电路后，闭合开关，小莉发现电流表和电压表都有较大示数，两表的示数均不变，可能的原因是小铭将滑动变阻器的 两个接线柱接入了电路中；（选填a、b、c、d中的两个）
（3）他们排除故障后，正确连好电路。
①小铭接入10Ω的定值电阻后，移动滑片，电流表示数如图乙所示 A；
②他们保持滑动变阻器滑片P的位置不变，将10Ω的定值电阻换为15Ω的定值电阻后，闭合开关，电压表的示数 （选填“变大”或“变小”），此时将滑动变阻器的滑片P向 移动（选填“左”或“右”），直到电压表的指针回到原来所指的位置；
③实验中，小铭发现当5个定值电阻中的某个电阻接入电路时，实验无法完成 Ω；
④他们完成这个实验探究后，应得出的结论是：在电压相同的条件下，通过导体的电流与电阻成 比。
五、计算题
18．一台某品牌的太阳能热水器内盛有体积0.1m3、温度25℃的水，在阳光的照射下，水温升高到55℃。[水的密度ρ=1.0×103kg/m3，比热容c=4.2×103J/(kg·℃)]。求：
（1）热水器内水的质量m；
（2）水吸收的热量Q吸。
19．如图所示的电路，电源电压为10V保持不变，定值电阻R1=25Ω，小灯泡L正常发光时的电流为0.3A（不考虑灯丝电阻的变化）。
（1）断开S1、S2时，小灯泡L恰好正常发光，求小灯泡正常发光的电压。
（2）S1、S2都闭合时，电流表示数变为0.6A．求：
①在30s时间内整个电路消耗的电能。
②定值电阻R2的阻值。
20．如图所示，是某型号电饭煲的简化电路原理图，它有加热和保温两个挡位，定值电阻R1的阻值为170Ω。当电饭煲处于加热状态时的额定功率为968W。完成下列问题：
（1）求电饭煲处于加热状态时的额定电流。
（2）求正常电压情况下，电饭煲处于保温状态时，R消耗的功率。
（3）若某次家庭电路中只有该电饭煲工作且处于加热状态，标有“”的电能表的铝盘在2min内恰好转动了80转，求此时电路两端的实际电压。
1．B
2．C
3．B
4．D
5．A
6．A
7．C
8．D
9．电压；反；欧姆；
10．同种；并联
11．大；引力
12．20；20
13．0.2；0.67
14．解：如图所示：
15．（1）质量；相同
（2）加热时间
（3）34；较长；大
16．（1）
（2）B
（3）右；A
（4）8.3；温度；不能；大
17．（1）断开；
（2）c、d
（3）0.4；变大；左；5；反
18．（1）解：水的质量为m=ρV=1×103kg/m3×0.1m3=100kg
答：热水器中水的质量为100kg；
（2）解：水吸收的热量为Q吸=cm(t﹣t0)=4.2×103J/(kg·℃)×100kg×(55℃﹣25℃)=1.26×107J
答：水吸收的热量为1.26×107J。
19．（1）解：由电路图可知，S1、S2都断开时，R1与灯泡串联，因小灯泡正常发光，则电路中电流I=0.3A
则定值电阻两端电压为U1=IR1=0.3A×25Ω=7.5V
因串联电路中总电压等于各分电压之和，所以灯泡正常发光的电压为UL=U﹣U1=10V﹣7.5V=2.5V
答：断开S1、S2此时小灯泡L正常发光，小灯泡正常发光的电压为2.5V。
（2）解：①S1、S3都闭合时，电流表示数变为0.6A，故在30s时间内整个电路消耗的电能为W=UIt=10V×0.6A×30s=180J
②由电路图知，S1、S2都闭合时，R1与R2并联。通过R1的电流为
通过R2的电流为I2=I﹣I1=0.6A﹣0.4A=0.2A
R2的阻值为
答：①30s内电路消耗的电能为180J；
②R2的阻值为50Ω。
20．（1）解：由 可知，开关S闭合，S1断开时，两个电阻串联，电路功率较小，为保温档；开关S、S1闭合时，电路为R的简单电路，为加热档；由 可得，电饭煲处于加热状态时的额定电流
答：电饭煲处于加热状态时的额定电流为4.4A；
（2）解：开关S、S1闭合时，电路为R的简单电路，为加热档，电阻R的阻值为
正常电压情况下，电饭煲处于保温状态时电路中的电流为
此时R消耗的功率
答：正常电压情况下，电饭煲处于保温状态时，R消耗的功率为50W
（3）解：电饭煲消耗的电能
电饭煲的加热状态实际功率为
由 可得，电路两端的实际电压
答：此时电路两端的实际电压为200V。电压表示数/V
1.0
1.5
2
2.5
2.8
电流表示数/A
0.18
0.22
0.26
0.3
小灯泡电阻/Ω
5.6
6.8
7.7
9.3
