江苏省扬州市2023年九年级上学期物理学业质量监测试卷附答案

这是一份江苏省扬州市2023年九年级上学期物理学业质量监测试卷附答案，共15页。试卷主要包含了单选题，填空题，作图题，计算题，实验题，综合题等内容，欢迎下载使用。

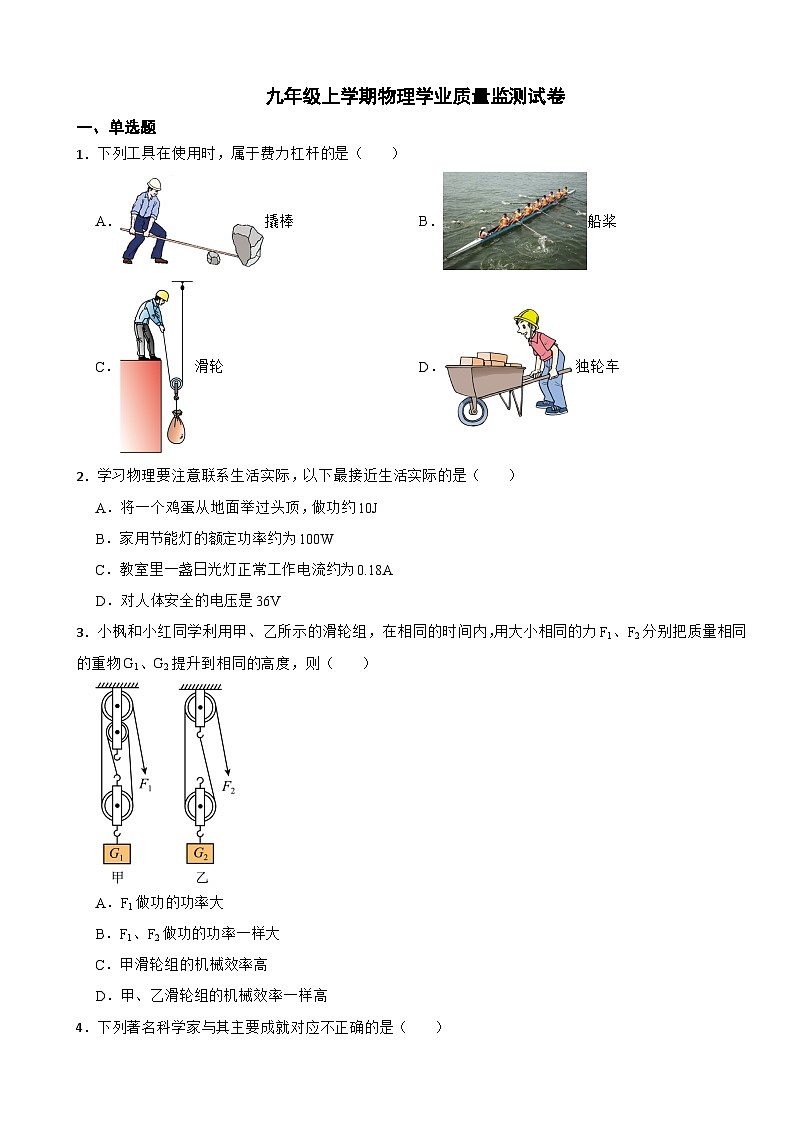

1．下列工具在使用时，属于费力杠杆的是（ ）
A．撬棒B．船桨
C．滑轮D．独轮车
2．学习物理要注意联系生活实际，以下最接近生活实际的是（ ）
A．将一个鸡蛋从地面举过头顶，做功约10J
B．家用节能灯的额定功率约为100W
C．教室里一盏日光灯正常工作电流约为0.18A
D．对人体安全的电压是36V
3．小枫和小红同学利用甲、乙所示的滑轮组，在相同的时间内，用大小相同的力F1、F2分别把质量相同的重物G1、G2提升到相同的高度，则（ ）
A．F1做功的功率大
B．F1、F2做功的功率一样大
C．甲滑轮组的机械效率高
D．甲、乙滑轮组的机械效率一样高

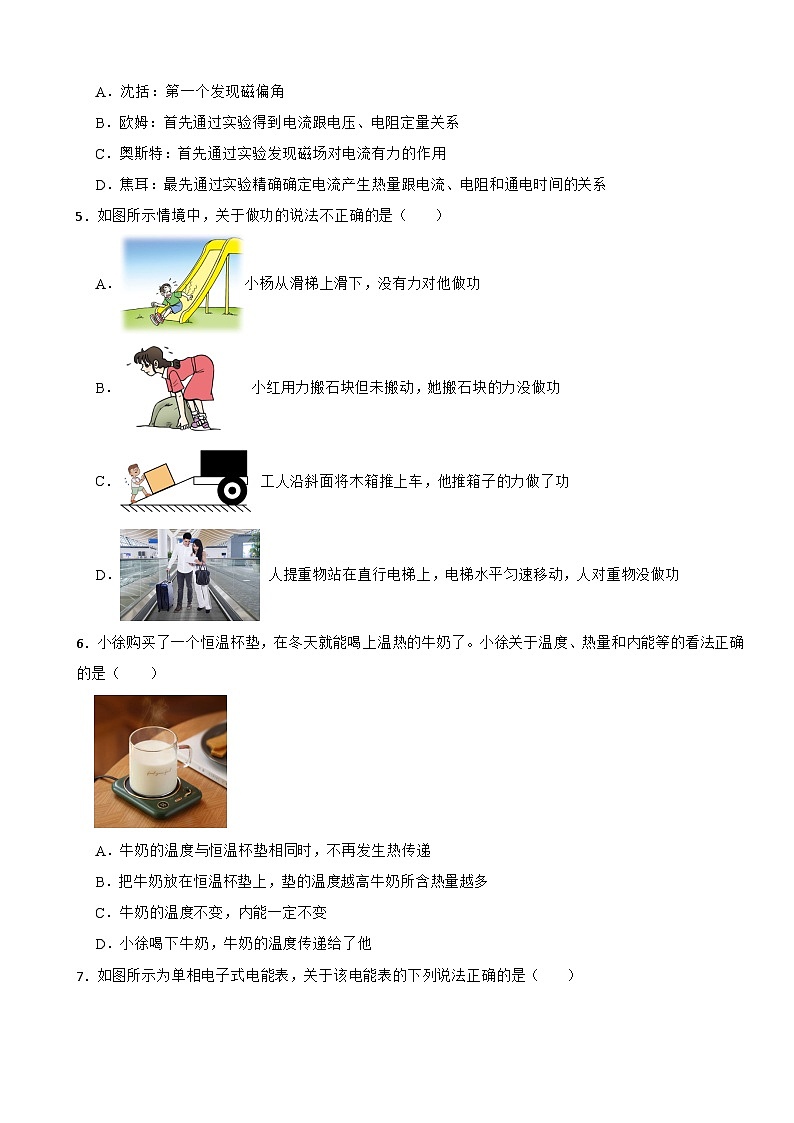

4．下列著名科学家与其主要成就对应不正确的是（ ）
A．沈括：第一个发现磁偏角
B．欧姆：首先通过实验得到电流跟电压、电阻定量关系
C．奥斯特：首先通过实验发现磁场对电流有力的作用
D．焦耳：最先通过实验精确确定电流产生热量跟电流、电阻和通电时间的关系
5．如图所示情境中，关于做功的说法不正确的是（ ）
A．小杨从滑梯上滑下，没有力对他做功
B． 小红用力搬石块但未搬动，她搬石块的力没做功
C． 工人沿斜面将木箱推上车，他推箱子的力做了功
D． 人提重物站在直行电梯上，电梯水平匀速移动，人对重物没做功
6．小徐购买了一个恒温杯垫，在冬天就能喝上温热的牛奶了。小徐关于温度、热量和内能等的看法正确的是（ ）
A．牛奶的温度与恒温杯垫相同时，不再发生热传递
B．把牛奶放在恒温杯垫上，垫的温度越高牛奶所含热量越多
C．牛奶的温度不变，内能一定不变
D．小徐喝下牛奶，牛奶的温度传递给了他

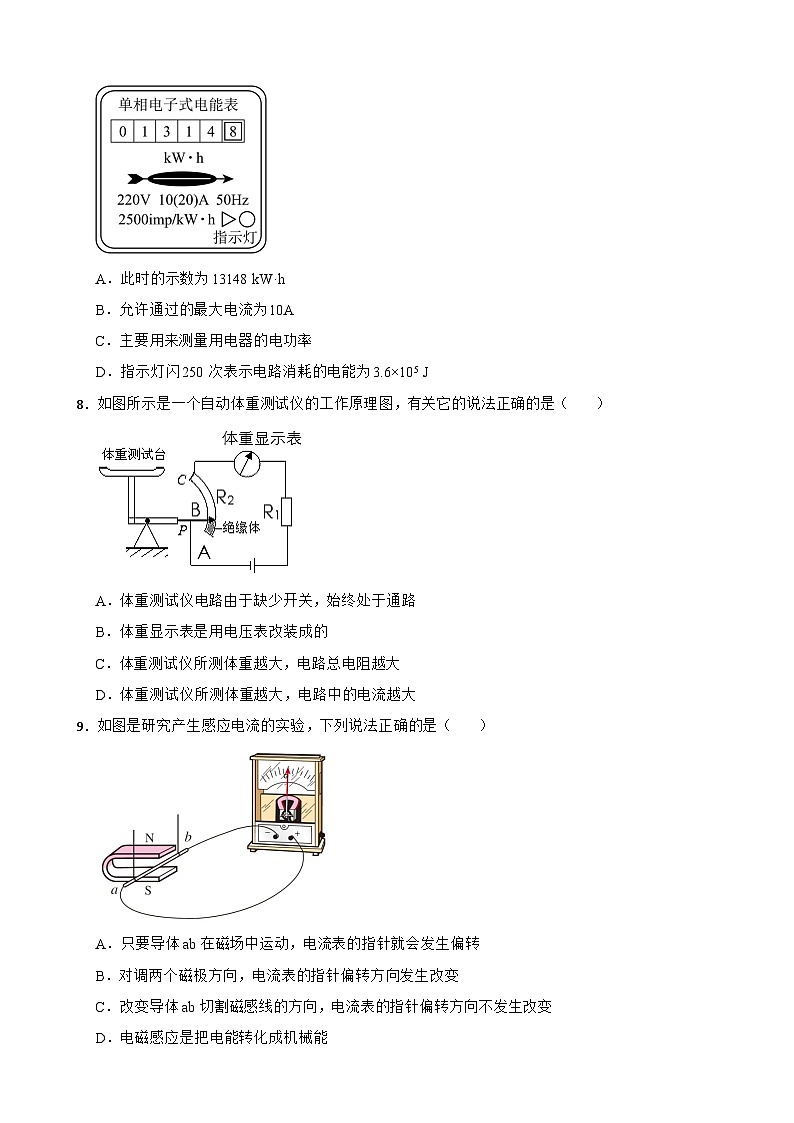

7．如图所示为单相电子式电能表，关于该电能表的下列说法正确的是（ ）
A．此时的示数为13148 kW·h
B．允许通过的最大电流为10A
C．主要用来测量用电器的电功率
D．指示灯闪250次表示电路消耗的电能为3.6×105 J
8．如图所示是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A．体重测试仪电路由于缺少开关，始终处于通路
B．体重显示表是用电压表改装成的
C．体重测试仪所测体重越大，电路总电阻越大
D．体重测试仪所测体重越大，电路中的电流越大
9．如图是研究产生感应电流的实验，下列说法正确的是（ ）
A．只要导体ab在磁场中运动，电流表的指针就会发生偏转
B．对调两个磁极方向，电流表的指针偏转方向发生改变
C．改变导体ab切割磁感线的方向，电流表的指针偏转方向不发生改变
D．电磁感应是把电能转化成机械能
10．破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（ ）
A．B．
C．D．
11．在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下不能够测出待测电阻Rx阻值的电路是（ ）
A．B．
C．D．
12．如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω，1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V，0.3A”字样，其I﹣U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）
A．电路的最大功率是3.6W
B．小灯泡的最小功率是0.75W
C．电流表的示数范围是0.15~0.3A
D．滑动变阻器接入的阻值为5~25Ω
二、填空题
13．人骑电动自行车下坡时重力势能 （选填“增大”、“减小”或“不变”）。到达坡底后在水平路面上匀速骑行过程中，机械能 （选填“增大”、“减小”或“不变”）。刹车后很快停了下来，发现刹车片很烫，这是通过 的方式改变刹车片的内能。
14．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙实质相当于一个 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个 。给电动车充电时，电瓶相当于 （电源/用电器），将 能转化为 能。
15．用如图所示的滑轮组将重200N的物体在10s内竖直匀速提升4m，机械效率为80%。则有用功为 J，拉力的功率为 W，若增大所提物体的质量，则滑轮组械效率将 （选填“增大”、“不变”或“减小”）。
16．某单缸四冲程汽油机工作状态如图所示，此时的能量转化是 ；若飞轮的转速为1800r/min，该汽油机每秒共经历了 个冲程；汽油机散热常用水作为冷却剂，这是利用了水的 较大的性质；火箭采用液氢作为燃料，因为液氢具有较大的 。
17．为了保护视力，小明家将日光灯换成了LED护眼灯，LED护眼灯与电视之间的连接方式是 联的；LED灯发光效率高，其发光部分主要由 材料制成；若空调的开关闭合时，家中空气开关跳闸了，可能的原因是： （写出一种即可）。
18．小明用两只灯泡做实验，灯甲标有“6V 6W”，灯乙标有“3V 6W”，把它们串联在同一电路中保证其中一个灯泡正常工作，则电路两端允许的最高电压是 V；两灯消耗的总功率为 W：把它们并联在同一电路中保证其中一个灯泡正常工作，则电路干路中允许经过的最大的电流是 A。（不考虑温度对灯丝电阻的影响）。
19．如图所示电路，电阻R1为3Ω，R2为1Ω。当开关S闭合后，通过电阻R1、R2的电流之比为 ，电压表V1、V2的示数之比为 。
20．某电子元件检测电路，如图甲所示，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则 （选填“AB”或“BC”）段是电压表V2示数变化的图像，R2阻值 Ω，电源电压为 V。
21．1820年丹麦物理学家 通过实验发现了通电导体周围存在 ，据此人们研制出了电磁继电器，如图所示是一个水位自动报警器的原理图。水位到达金属块A之后， （选填“红”或“绿”）灯亮。
三、作图题
22．图中，轻质杠杆在图示位置平衡，O为支点，请作出此杠杆的动力臂L1和阻力F2的示意图。
23．如图所示，①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线连接起来，完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。
24．如图所示，小磁针静止，请在图中标出通电螺线管的N极和电源的正极。
四、计算题
25．某工厂需要将100kg、20℃的水加热到60℃作为工业用热水。已知水的比热容c=4.2×103 J/（kg·℃），汽油的热值q=4.6×107 J/kg，求：
（1）水吸收的热量；
（2）若这些热量由汽油完全燃烧放出的，需要多少千克的汽油；（结果保留到小数点后两位）
（3）如果把这些汽油用于小轿车，小轿车发动机的效率为25%，在平直的公路上匀速行驶2km，小轿车受到的牵引力是多少？
26．如图所示，为某电热毯的简化电路图，其中R2=1760Ω，当开关S1、S2都闭合时，电热毯处于高温加热状态，此时的电功率为110W；当只闭合开关S1时，电热毯处于保温状态，此时电路中的电流为0.1A。通过计算回答：
（1）高温加热时，电路中的电流多大？
（2）R1的电阻值多大？
（3）保温5min，R2产生了多少热量？
五、实验题
27．小明用图示装置探究“杠杆的平衡条件”。
（1）实验前杠杆静止在如图甲所示的位置，则此时杠杆处于 （选填“平衡”或“不平衡”）状态；为了使杠杆在水平位置平衡，他应该将平衡螺母向 调节；
（2）杠杆在水平位置平衡后，小明在杠杆A、B点分别挂3个、2个钩码（每个钩码质量相同），杠杆恰好在水平位置平衡，如图乙所示。他便马上得出杠杆的平衡条件，同学小亮觉得这种实验处理方法不够完善，理由是 ；
（3）小明将图乙中A、B两点下方挂的钩码同时朝远离支点O的方向移动一小格，则杠杆 （选填“保持平衡”、“左端下沉”或“右端下沉”）；
（4）小明若用装置丙进行实验，在保持杠杆水平平衡的情况下，弹簧测力计在B点沿a方向拉变为沿b方向拉，拉力的力臂将 ，若不计弹簧测力计的重力，其示数将 ；（均选填“变大”“变小”或“不变”）
（5）实验结束后，小明在整理器材时发现杠杆很重，这 （选填“会”或“不会”）对实验造成影响。
28．如图（a）所示，在“探究物体的动能跟哪些因素有关”的实验中，将小钢球从高度为h的同一斜面上由静止开始滚下，推动同一小木块向前移动一段距离s后停下。完成甲、乙、丙所示的三次实验，其中h1=h3＞h2，mA=mB＜mC。
（1）小钢球在滚下斜面的过程中，它的 能转化为动能，其动能大小是通过 （填“高度h”或“距离s”）大小来反映的；
（2）分析比较甲和乙两组实验可得，物体质量相同时， ；
（3）分析比较 两组实验可得出物体的动能与质量的关系；
（4）综合上述可知，如图（b）所示的交通标志牌是交通管理部门对不同车型设定的最高 。
29．小刘同学学习了焦耳定律后找来两根相同的电阻丝，用如图所示装置探究甲、乙两种液体的吸热能力。
（1）实验中，应取 （选填“质量”或“体积”）相等的甲、乙两种液体进行实验；
（2）实验中，不能直接测量到液体吸收热量的多少，本实验采用_________（选填序号）间接反映液体吸收热量的多少；
A．通电时间B．温度计示数的变化
（3）表中是小刘同学做的某次实验数据，分析可知， （选填“甲”或“乙”）液体的吸热能力较强；液体甲和液体乙的比热容之比为 ；
（4）若在甲、乙两瓶中装入初温、质量均相同的水，使甲、乙两电阻丝的阻值不同，则该装置可用来探究电流产生的热量与 的关系。
30．小明在“探究电流与电阻关系”的实验中，所用电源是两节新的干电池，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）小明将5Ω的定值电阻接入如图甲所示的电路中，闭合开关，向右移动滑动变阻器的滑片，电压表示数 （选填“变大”、“变小”或“不变”）。经检查发现电路中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确 ；
（2）改正电路后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为某一值时，电流表示数如图乙所示。接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为 V；
（3）小明将5Ω和15Ω电阻分别接入电路，并将电压表示数调到所控制的电压时，两次实验整个电路消耗的电功率之比为 ；
（4）为确保所给的定值电阻接入电路后都能正常进行实验，那么，滑动变阻器的最大阻值至少为 Ω；
（5）通过实验探究，小明得出的结论是：当电压一定时，通过导体的电流与导体的电阻 ；
（6）实验结束后，小明想测一个额定电压为2.5V小灯泡的额定功率，但电流表损坏。他用四节新干电池串联作电源，另有规格为“20Ω 1A”的滑动变阻器R1和一个铭牌不清的滑动变阻器R2，设计了如图丙所示的电路。请你帮他完成测量过程：
①闭合开关，将滑动变阻器R1的滑片移至最左端，调节滑动变阻器R2的滑片，使电压表示数为 V，小灯泡正常发光；
②保持滑动变阻器R2的滑片位置不动，将滑动变阻器R1的滑片移至最右端，读出电压表的示数为0.5V；
③小灯泡的额定功率为 W。
六、综合题
31．阅读下列短文，回答问题。
直流充电桩
直流充电桩是一种为电动汽车补给能量的装置，如图甲所示。它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。
设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。
现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示（为方便计算，图像已作近似处理）。充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如表。
（1）通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更 ；
（2）在D从30%增至70%的过程中，充电功率大致的变化规律是 。当D为70%时，充电电流为 A；
（3）若充电过程中充电电费单价不变，则测试全过程的充电费用为 元。
1．B
2．C
3．A
4．C
5．A
6．A
7．D
8．D
9．B
10．B
11．C
12．B
13．减小；不变；做功
14．开关；滑动变阻器；用电器；电；化学
15．800；100；增大
16．机械能转化为内能；60；比热容；热值
17．并；半导体；用电器总功率过大
18．7.5；7.5；2.5
19．；
20．BC；8；12
21．奥斯特；磁场；红
22．解：如图所示：
23．解：如图所示：
24．解：如图所示：
25．（1）解：水吸收的热量Q吸=cmΔt=4.2×103J/(kg·℃)×100kg×(60℃-20℃)=1.68×107J
答：水吸收的热量是1.68×107J；
（2）解：若这些热量由汽油完全燃烧放出的，汽油完全燃烧放出的热量Q放= Q吸=1.68×107J
需要汽油的质量
答：若这些热量由汽油完全燃烧放出的，需要0.37千克的汽油；
（3）解：有用功W有=ηQ放=25%×1.68×107J=4.2×106J
小轿车受到的牵引力
答：如果把这些汽油用于小轿车，小轿车发动机的效率为25%，在平直的公路上匀速行驶2km，小轿车受到的牵引力是2100N。
26．（1）解：家庭电路电压为220V，由图可知，当S1、S2都闭合时，此时R2被短路，电路为R1的简单电路，根据P=UI，高温加热时，电路中的电流
答：高温加热时，电路中的电流是0.5A
（2）解：由欧姆定律得出R1的电阻值
答：R1的电阻值是440Ω；
（3）解：只闭合S1时，保温5min，R2产生的热量Q=I2R2t=(0.1A)2×1760Ω×5×60s=5280J
答：保温5min，R2产生热量5280J。
27．（1）平衡；右
（2）实验次数太少，结论不具有普遍性
（3）左端下沉
（4）变小；变大
（5）不会
28．（1）重力势能；距离s
（2）物体的速度越大，动能越大
（3）甲丙
（4）速度
29．（1）质量
（2）A
（3）乙；4∶5
（4）电阻
30．（1）不变；
（2）1.5
（3）
（4）25
（5）正比
（6）3.5；0.375
31．（1）大
（2）先变大后不变；100
（3）50.4物质
质量/g
初始温度/℃
加热时间/min
最终温度/℃
液体甲
200
10
5
60
液体乙
200
10
5
50
充电电压（V）
充电电流（A）
充电时间（min）
充电度数（kW·h）
充电费用（元）
400

45
24.0
28.80
