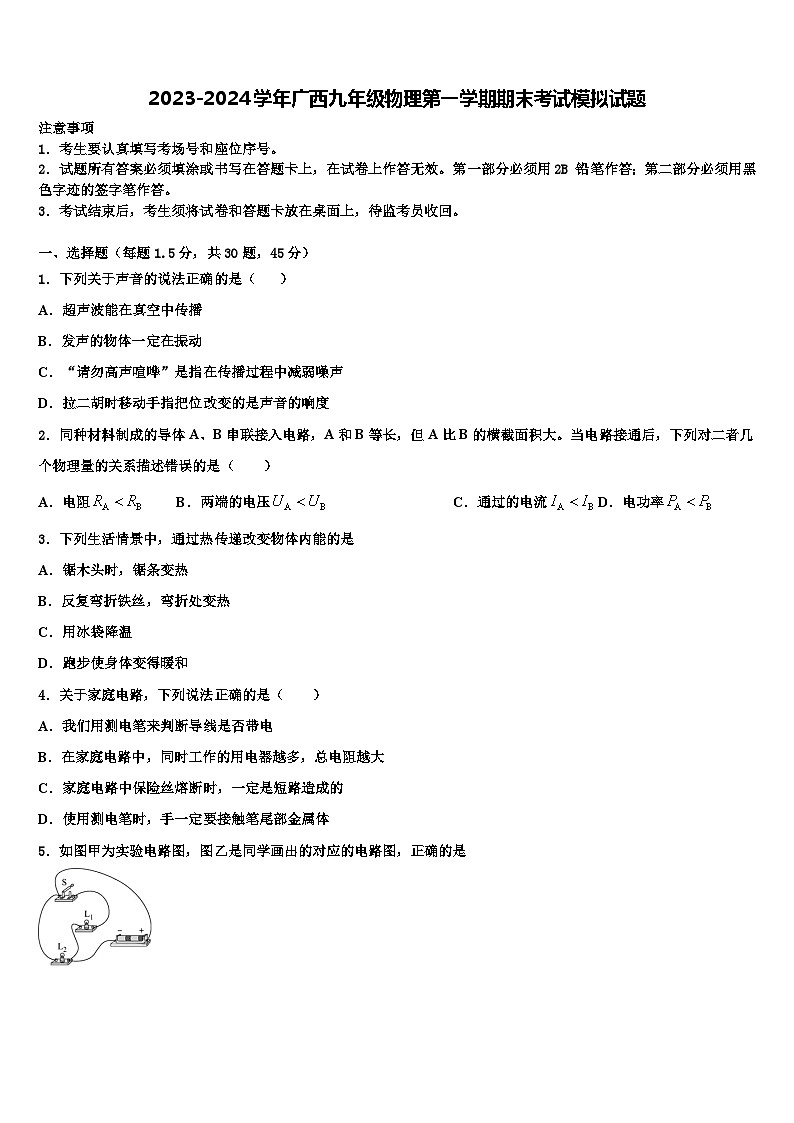

2023-2024学年广西九年级物理第一学期期末考试模拟试题

这是一份2023-2024学年广西九年级物理第一学期期末考试模拟试题，共22页。试卷主要包含了考生要认真填写考场号和座位序号，关于家庭电路，下列说法正确的是，下列现象属于扩散现象的是等内容，欢迎下载使用。

1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．下列关于声音的说法正确的是（ ）
A．超声波能在真空中传播
B．发声的物体一定在振动
C．“请勿高声喧哗”是指在传播过程中减弱噪声
D．拉二胡时移动手指把位改变的是声音的响度
2．同种材料制成的导体A、B串联接入电路，A和B等长，但A比B的横截面积大。当电路接通后，下列对二者几个物理量的关系描述错误的是（ ）
A．电阻B．两端的电压C．通过的电流D．电功率
3．下列生活情景中，通过热传递改变物体内能的是
A．锯木头时，锯条变热
B．反复弯折铁丝，弯折处变热
C．用冰袋降温
D．跑步使身体变得暖和
4．关于家庭电路，下列说法正确的是（ ）
A．我们用测电笔来判断导线是否带电
B．在家庭电路中，同时工作的用电器越多，总电阻越大
C．家庭电路中保险丝熔断时，一定是短路造成的
D．使用测电笔时，手一定要接触笔尾部金属体

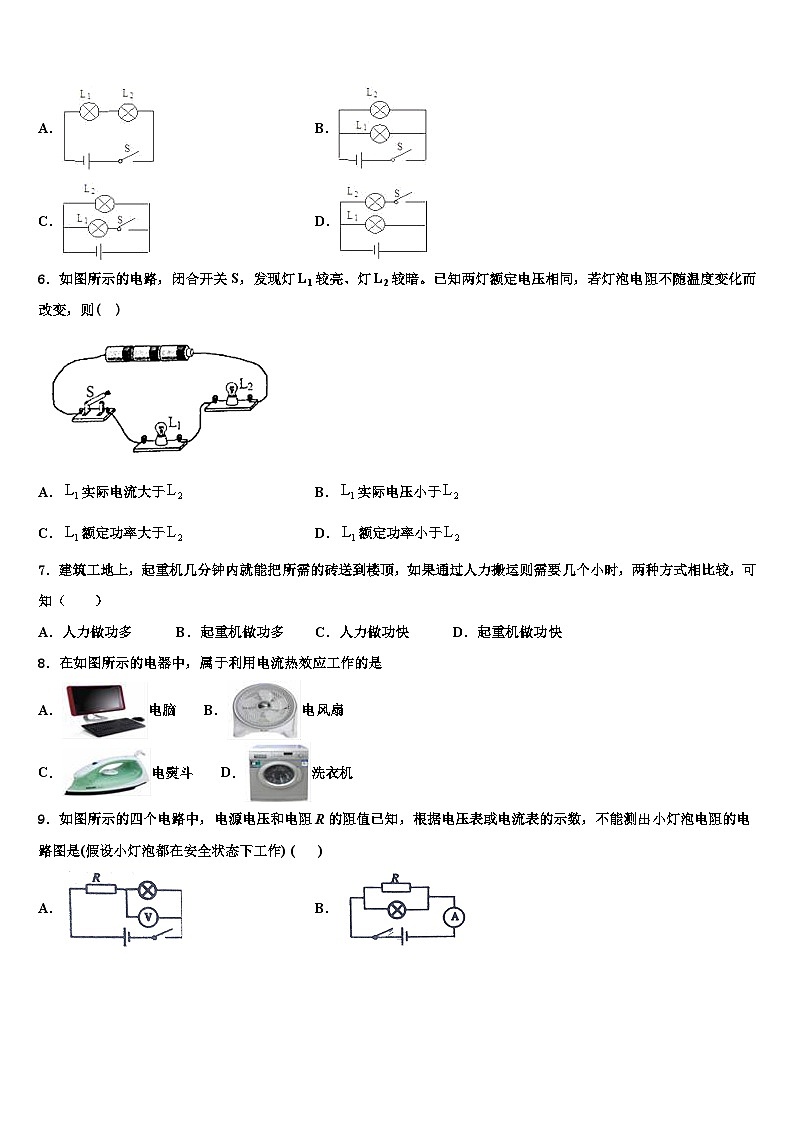

5．如图甲为实验电路图，图乙是同学画出的对应的电路图，正确的是
A．B．
C．D．
6．如图所示的电路，闭合开关S，发现灯L1较亮、灯L2较暗。已知两灯额定电压相同，若灯泡电阻不随温度变化而改变，则( )
A．实际电流大于B．实际电压小于
C．额定功率大于D．额定功率小于
7．建筑工地上，起重机几分钟内就能把所需的砖送到楼顶，如果通过人力搬运则需要几个小时，两种方式相比较，可知（ ）
A．人力做功多B．起重机做功多C．人力做功快D．起重机做功快
8．在如图所示的电器中，属于利用电流热效应工作的是
A．电脑 B．电风扇
C．电熨斗 D．洗衣机

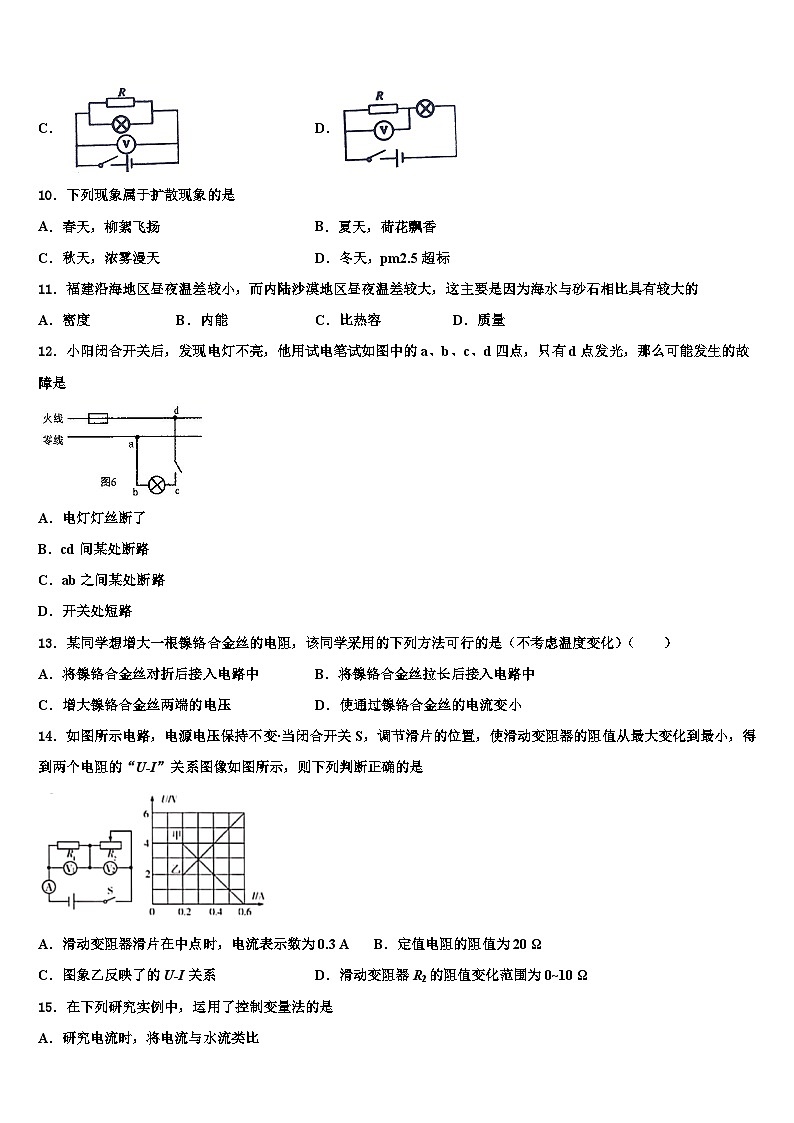

9．如图所示的四个电路中，电源电压和电阻R的阻值已知，根据电压表或电流表的示数，不能测出小灯泡电阻的电路图是(假设小灯泡都在安全状态下工作) ( )
A．B．
C．D．
10．下列现象属于扩散现象的是
A．春天，柳絮飞扬B．夏天，荷花飘香
C．秋天，浓雾漫天D．冬天，pm2.5超标
11．福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的
A．密度B．内能C．比热容D．质量
12．小阳闭合开关后，发现电灯不亮，他用试电笔试如图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是
A．电灯灯丝断了
B．cd间某处断路
C．ab之间某处断路
D．开关处短路
13．某同学想增大一根镍铬合金丝的电阻，该同学采用的下列方法可行的是（不考虑温度变化）（ ）
A．将镍铬合金丝对折后接入电路中B．将镍铬合金丝拉长后接入电路中
C．增大镍铬合金丝两端的电压D．使通过镍铬合金丝的电流变小
14．如图所示电路，电源电压保持不变·当闭合开关S，调节滑片的位置，使滑动变阻器的阻值从最大变化到最小，得到两个电阻的“U-I”关系图像如图所示，则下列判断正确的是
A．滑动变阻器滑片在中点时，电流表示数为0.3 AB．定值电阻的阻值为20 Ω
C．图象乙反映了的U-I关系D．滑动变阻器R2的阻值变化范围为0~10 Ω
15．在下列研究实例中，运用了控制变量法的是
A．研究电流时，将电流与水流类比
B．研究生活中的杠杆时，用简单的线条代表实际杠杆
C．研究电流与电压的关系时，保持电阻不变
D．研究影响动能大小的因素时，通过比较木块被撞击的距离来比较动能的大小
16．图为试电笔的结构及使用方法，下列说法正确的是
A．若氖管发光，说明人体成为了电流的通路
B．试电笔可以判断物体是带正电还是带负电
C．笔尖，电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲乙都可以
17．下列关于温度、热量和内能说法正确的是（ ）
A．热量可以从内能少的物体传给内能多的物体
B．物体从外界吸收了热量，温度一定升高
C．物体的温度越高，具有的热量越多
D．物体的内能增加，则一定是从外界吸收了热量
18．如图所示的工具中，属于费力杠杠的是（ ）
A．钳子
B．筷子
C．羊角锤
D．独轮车
19．家庭电路中，能使测电笔氖管发光的电线是（ ）
A．火线B．零线C．地线D．以上三根线都能
20．现代武器中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快，命中率高等特点，其原理是利用磁场对通电导体有力的作用。如图中与此工作原理相同的是
A．B．
C．D．
21．超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（ ）
A．制造电炉中的电热丝B．制造远距离输电线
C．制造电脑存储芯片D．制造灯泡中的灯丝
22．下列数据最符合实际的是（ ）
A．手机充电器的工作电流约为20A
B．USB接口的输出电压约为5V
C．家用微波炉的额定功率约为10W
D．家用空调工作一晚消耗约100度电
23．雨、露、霜、冰都是自然界中水的“化身”，其中由空气中的水蒸气凝华而成的是（ ）
A．雨B．露C．霜D．冰
24．盛夏时节，百花绽放，就可以闻到四溢的花香，这说明
A．分子有一定的质量B．分子间有相互作用力
C．分子有一定的大小D．分子在做无规则的运动
25．关于下列四幅图的说法正确的是（ ）
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用
26．如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是
A．绝缘皮破损B．电线上晾衣服
C．机壳没有接地D．发现触电立即切断电源
27．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ）
A．银导线比铜导线的电阻小
B．两根铜导线，长的比短的电阻大
C．长度相同的两根铝丝，粗的比细的电阻大
D．长度相同的两根铜丝，细的比粗的电阻大
28．关于内能、温度和热量，下列说法正确的是（ ）
A．温度高的物体内能一定大
B．改变物体内能的方法有很多，但本质上只有做功和热传递两种方式
C．物体温度升高，一定吸收了热量
D．物体吸收热量，温度一定升高
29．甲灯标有“220V 20W”，乙灯标有“220V 100W”，忽略温度对电阻的影响，下列说法中正确的是（ ）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
30．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（ ）
A．AC段B．CD段C．电灯R短路D．BD段
二、填空题（每空1分，共10题，20分）
31．为了测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到几组数据并绘出了m—V图像，如图所示，则该液体密度为_____kg/m3，量杯的质量为_____g。
32．如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等．小明将装有质量为2kg、初温为10℃水的电水壶插在该插座上．这时插座屏幕上的显示如图乙所示；当水烧开至100℃时，插座屏幕上的显示如图丙所示．则这段时间内水吸收的热量为_____J，电水壶的实际功率为______W，电水壶在烧水过程中的效率为_____（电费单价：0.5元/kW•h；c水=4200J/（kg•℃） ）．
33．在家庭电路中热水器单独工作3min，如图所示的电能表的转盘转了100r，热水器的实际功率为________W；若不计能量损失，这段时间内热水器中50L的水可升温________℃（保留两位小数）。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要________一些（选填“粗”或“细”）。[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg·℃）]。
34．就导电性能来说，金属的导电性能一般比非金属______（填“强”或“弱”）；有些元素如硅、锗等的导电性能介于金属和非金属之间，常称作_______。某些物质在温度极低时，电阻会变成______，这就是_______现象。
35．图所示的电路中，R1、R2均为定值电阻，电源电压不变。闭合开关S1、S2，两电表均有示数，那么断开开关S2，电流表示数______，电压表示数______。（选填“变大”、“变小”或“不变”）
36．小华利用下图的实验装置来探究“影响通电导体产生热量的因素”，其中a、b、c、d四个相同的容器密闭着等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1、2和3、4导线分别接到电源两端，实验中通过_____来反应电热的多少，图甲研究的是电热与______的关系，若电源电压相同，通电相同时间，c、d两个电热丝产生的热量之比为_______。
37．灯泡L1标有“6V、6W”、L2标有“6V、3W”的字样，把它们串联接入电路，若两灯都能长时间发光，则电路中的最大电流应该为_______A．
38．如图所示A、B两个验电器，A带正电，B不带电。现用一根带绝缘柄的金属棒同时接触两验电器的金属球，则连接瞬间金属棒中自由电子定向移动方向是________。（选填“A→B”或“B→A”）
39．对物体做功，物体的内能会_____；物体对外做功，物体的内能会_____．内能的单位是_____．
40．某次雷电的电流是2×104A，电压约为1×108V，放电时间约为0.001s，这次雷电释放的能量是___________J，电功率约______________W.
三、实验题（每空1分，共2题，15分）
41．为了比较水和煤油的吸热能力，小明设计了如下实验步骤：
A．在两个同样的烧杯中，分别装入等体积的水和煤油；
B．用两支温度计分别测出水和煤油的初温；
C．在烧杯中，分别放入功率相同的电热器，加热时间相同；
D．用温度计分别测出水和煤油的末温．
(1)步骤_____存在错误，应改为_____．
(2)步骤C，加热时间相同是为了使水和煤油_____．
(3)若测得煤油的温度变化量大于水的温度变化量，由此可知_____的比热容大．
42．小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路进行探究：
（1）请用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整；
（______）
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_____（选填“AB”或“CD”）接线柱接入了电路；
（3）小雷排除故障后，按图1所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮；
结合表中数据得出的结论是小灯泡越亮，它的实际功率越_____（选填“大”或“小”）；当电压为2.5V时，电流表示数如图所示，把表格补充完整：_______A，_________W，______Ω；
（4）用L2替换L1重复上面的实验时，需要改变_____表的量程，结果发现灯L2的亮度变化规律与灯L1相似；
（5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了_____的影响。
四、计算题（每题10分，共2题，20分）
43．一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8mim，其正常工作过程中电热管和电动机的工作时间与工作状态如下表所示。
（1）豆浆机正常工作时，电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）为测定家里电路的实际电压， 小明将家里的其它用电器都断开， 只让这款豆浆机工作， 他观察到在豆浆机的电热丝工作的3min内，家里标有 “ 2000r/kW · h" 字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
44．已知铝的比热容是 0.88×103 J/（kg·°C），这表示质量是 1 kg的铝块温度升高 1 °C时吸收的热量是 0.88×103 J。请计算：把质量为 2 kg、温度为 30 °C的铝块加热到100 °C，铝块吸收的热量是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【分析】(1)声音的传播需要介质，真空不能传声；
(2)声音是由物体的振动产生的；
(3)防治噪声的途径有三条：在声源处减弱噪声；在传播过程中减弱噪声；在人耳处减弱噪声；
(4)响度与振幅有关。
【详解】A．超声波属于声音，声音可以在空气中传播，但不能在真空中传播，故A项错误；
B．声音是由物体的振动产生的，一切发声体都在振动，故B项正确；
C．减弱噪声的途径有三条：一是在声源处减弱；二是在传播过程中减弱；三是在人耳处减弱，“请勿高声喧哗”是在声源处减弱噪声，故C项错误；
D．二胡发声是由琴弦的振动产生的，琴弦的长度不同，则振动的快慢就会不同，导致发出声音的音调就会不同，所以可以不断用手指上下移动去控制琴弦，这样做是为了改变二胡发出声音的音调，故D项错误。
2、C
【详解】A．由题意可知，A和B的材料相同，而且长度相等，但A比B的横截面积大，所以；故A项正确；A项不符合题意；
BC．由于，所以将导体A、B串联接入电路时，流过导体A、B的电流相等，由可知，；故B项正确；B项不符合题意；C项错误；C项符合题意；
D．由于，所以将导体A、B串联接入电路时，流过导体A、B的电流相等，由可知，；故D项正确；D项不符合题意。
3、C
【详解】改变物体内能有两种方式：做功和热传递．做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分．锯木头时，锯条变热，是因为克服摩擦力做功，机械能转化为内能，是利用做功的方式改变物体内能，故A不合题意；反复弯折铁丝，是对铁丝做功，使铁丝的内能增加、温度升高，属于做功改变物体的内能，故B不合题意；用冰袋降温，是冰从人体吸收热量，儿使人的内能减小、温度降低，即属于热传递改变物体的内能，故C符合题意；跑步使身体变得暖和，是通过做功的方法，使人的内能增大、温度升高，故D不合题意，故选C．
4、D
【详解】A、测电笔是用来区分火线和零线的，不能测试出电荷的种类，故A错误；
B、在家庭电路中，同时工作的用电器越多，相当于并联的电阻越多，根据并联电阻的规律可知，总电阻将变小，故B错误；
C、家庭电路中的保险丝熔断原因有两个：短路和用电器总功率过大，故C错误；
D、使用测电笔时，手一定要接触笔尾部金属体，这样才能构成通路，故D正确．
故选D．
5、C
【详解】由实物电路图可知，灯L1 与L2 并联，其中开关S控制L1 所在的支路， 因为A图是两灯串联、B图开关S在干路上、D图开关S控制L2，故ABD错误，C正确。
6、D
【详解】A．因为两灯串联，所以知通过灯泡L1、L2的电流相等，故A错误；
B．灯泡的明暗由实际功率决定，灯L1较亮，灯L2较暗，则灯泡L1的实际功率大于L2的实际功率，由图可知：两灯串联，由于串联电路处处电流相等，根据公式R＝可知：灯L1的电阻比灯L2的电阻大；由U＝IR可知L1灯泡两端实际电压比灯L2两端电压大，故B错误；
CD．已知灯泡L1、L2额定电压相同，根据P＝可知灯L1的额定功率比灯L2的额定功率小；故C错误，D正确。
故选D。
【点睛】
由于灯泡的亮暗取决于灯泡的实际功率，根据灯L1较亮灯L2较暗可知灯泡的实际功率．由图可知：两灯串联，通过的电流相同，根据公式P＝I2R可比较电阻大小．根据公式可知的功率的大小；根据公式U＝IR可比较灯泡两端实际电压的大小。
7、D
【详解】功等于力与力的方向上距离的乘积，把砖运送到楼顶，不管是人力还是起重机，对砖做的功都一样，但是做相同的功起重机用的时间少，所以起重机做功快。
故选D。
8、C
【解析】电熨斗将电能全部转化为内能，属于电热器。
9、C
【详解】A．题图中定值电阻和小灯泡串联，电压表测量的是小灯泡两端的电压，示数记为;根据欧姆定律和串联电路电压和电流的特点，通过小灯泡的电流表达式为:
则小灯泡电阻的表达式是：
故A项不符合题意；
B．题图中定值电阻和小灯泡并联，电流表测量干路的总电流I，小灯泡两端的电压等于电源电压U，欧姆定律根据并联电路电流的特点，通过小灯泡的电流表达式为：
则小灯泡电阻的表达式是：
故B项不符合题意；
C．题图中定值电阻和小灯泡并联，电压表测量电源电压，电源电压已知，电压表的测量是多余的，无法求出通过小灯泡的电流，因此无法测出小灯泡的电阻，故C项符合题意；
D．题图中定值电阻和小灯泡串联，电压表测量的是定值两端的电压，示数记为．根据欧姆定律和串联电路电压和电流的特点，小灯泡两端的电压为：
通过小灯泡的电流表达式为：
则小灯泡电阻的表达式是：
故D项不符合题意；
10、B
【解析】不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；扩散现象表明分子不停地进行无规则运动．
【详解】A、柳絮飞扬，属于机械运动，不是分子运动，故A不符合题意；
B、荷花飘香，荷花中具有香味的物质的分子不断运动，属于分子运动的结果，属于扩散现象，故B符合题意；
C、浓雾漫天，属于机械运动，不是分子运动，故C不符合题意；
D、冬天，pm2.5超标，属于固体颗粒的运动，不是分子运动的结果，故D不符合题意．
故选B．
11、C
【解析】解：沿海地区水多，内陆沙漠地区水少、沙石多．因为水的比热容较大，白天，相同质量的水和沙石相比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大．
故答案为C．
12、B
【详解】只有在cd间某处断路时，灯泡和火线断开a、b、c三点试电笔的氖管不发光，d点的试电笔的氖管发光．所以，选B．
13、B
【详解】A．把导体对折，导体的长度变短、横截面积变大，所以导体的电阻变小，故A项不符合题意；
B．将镍铬合金丝均匀拉长，导体的长度变长、横截面积变小，所以导体的电阻变大，故B项符合题意；
CD．电阻与通过导体的电流和两端的电压无关，改变电流和电压，电阻不变，故CD项不符合题意；
14、A
【详解】C．从“U-I”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R1的图像，故C错误；
B．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；因为串联电路总电压等于各支路电压之和，所以电源电压为
；
根据欧姆定律可得，定值电阻R1的阻值：
，
故B错误；
D．滑动变阻器的阻值最大为：
，
即滑动变阻器R2的阻值变化范围为0～20Ω，故D错误；
A．因为串联电路中总电阻等于各分电阻之和，所以变阻器滑片在中点时，电流表示数：
，
故A正确。
15、C
【详解】A．电流客观存在，但不能直接观察，水流客观存在，可以直接观察。用能够直接观察的水流说明电流的形成及作用，采用的是类比法。故A不符合题意；
B．杠杆在生活中有重要的应用，但生活中没有具体的杠杆，用简单的线条代表实际杠杆，采用的是模型法。故B不符合题意；
C．电流与电压和电阻都有关系，在研究电流与电压关系时，需要保持电阻一定，采用的是控制变量法故C符合题意；
D．动能大小不能直接观察，在研究影响动能大小的因素时，通过比较木块被撞击的距离来比较动能的大小，采用的是转换法。故D不符合题意。
16、A
【解析】A.若氖管发光，说明接触的是火线，人体成为了电流通路的一部分，A正确；
B.测电笔可以判断家庭电路中的火线和零线，B错误；
C.笔尖、弹簧、笔卡、电阻和氖管是导体，外壳是绝缘体，C错误；
D.在使用测电笔时，手要接触到笔尾金属体，故甲是错误的，乙是正确的，D错误。
故选A。
17、A
【详解】A．两个不同温度的物体相接触发生热传递时，热量总是从高温物体传给低温物体，所以可以从内能少的物体传给内能多的物体，故A正确；
B．物体吸从外界收热量，温度不一定会升高，比如晶体熔化过程，虽然吸收热量，但温度不变，故B错误；
C．热量是过程量，只能说“吸收或放出”，不能说“含有或具有”，故C错误；
D．物体内能增加，可能是外界对物体做功，也有可能是发生了热传递，故D错误。
18、B
【详解】A．钳子在使用过程中，动力臂大于阻力臂，是省力杠杆；
B．筷子在使用过程中，省了距离，是费力杠杆；
C．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
D．独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆；
故选B。
【考点定位】
杠杆的分类
19、A
【详解】在家庭电路中，火线是带电的，而地线、零线都是不带电的，故火线能使测电笔的氖管发光．
20、B
【解析】A．图中实验装置有电源、小磁针，是奥斯特实验，说明通电导线的周围存在磁场，是电流的磁效应，故A不符合题意；
B．图中实验装置有电源，导体通电后在磁场中受力而运动，故B符合题意；
C．图中实验装置无电源，是研究电磁感应现象，故C不符合题意；
D．电磁继电器的主要部件是电磁铁，是利用了电流的磁效应，故D不符合题意。
21、B
【详解】A．电炉丝需要将电能转化为内能，电阻为0无法将电能转化为内能，故A错误；
B．用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B正确；
C．制造电脑存储芯片的主要材料是半导体，故C错误；
D．灯丝是利用电流的热效应工作的，电阻为0无法将电能转化为内能，故D错误。
22、B
【解析】A．根据生活实际知道，手机充电器的工作电流约2A，故A错误；
B．USB接口的输出电压约为5V和8V两种，故B正确；
C．微波炉的额定功率约在1000W以上，故C错误；
D．空调的电功率在1000W左右，工作一晚消耗在低于10度，故D错误，
故选B．
23、C
【详解】A．雨是液态的，是空气中的水蒸气遇冷形成的，是液化现象；
B．露是液态的，是空气中的水蒸气遇冷形成的，是液化现象；
C．霜是固态的，是空气中的水蒸气遇冷形成的，是凝华现象；
D．冰是固态的，是由液态的水凝固而成的，是凝固现象。
故选C。
24、D
【解析】空气中有大量的花香分子，能够闻到花香，说明分子在不停的做无规则运动，故选D。
25、B
【解析】试题分析：A、认识奥斯特实验，知道奥斯特实验证实了通电直导线周围存在磁场．即电流的磁效应．
B、掌握电磁感应现象及实验，知道在此实验中让闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流．根据这个原理制成了发电机．
C、掌握磁场对电流的作用实验，知道在此实验中，通电导体在磁场中受到力的作用．
D、要解决此题，需要知道动感线圈式话筒是根据电磁感应现象工作的．
解：A、图甲是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A说法错误，不符合题意．
B、图乙是电磁感应实验，根据此原理可以制成发电机；所以B说法正确，符合题意．
C、图丙是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以C说法错误，不符合题意．
D、图丁是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音．动圈式话筒是根据电磁感应原理工作的；所以D说法错误，不符合题意．
故选B．
点评：此题考查了电和磁中的各种现象，在学习过程中，一定要掌握各实验的现象及结论，并且要找出其不同进行区分．
26、D
【分析】安全用电的基本原则是不接触低压带电体，不靠近高压带电体；
当有人触电或发生电火灾的时候，不能先进行抢救，要先断开电源．
【详解】A、绝缘皮破损的导线不能再使用，会发生触电，故A不符合题意；
B、生活用水是导体，电线上晾衣服可能会发生触电事故，故B不符合题意；
C、家用电器外壳加接地保护，是为了防止外壳带电而发生触电事故，故C不符合题意；
D、发现有人触电，要先切断电源，或用干木棍等绝缘体拨开电线，故D符合题意．
故选D．
27、D
【分析】探究影响电阻大小的因素时，设计实验方案要使用控制变量法，如探究电阻与长度的关系，应该选择材料相同和横截面积相同，长度不同的导体，探究与其它因素关系时，也采用同样办法。
【详解】电阻是导体本身的一种特性，影响电阻大小的因素有：材料、长度、横截面积和温度；如果不考虑温度对电阻的影响，长度相同的同种材料的导线，横截面积越大，电阻越小。
故选D。
28、B
【详解】A．因为影响内能大小的因素有质量、温度和状态，所以温度高的物体内能不一定大；故A项错误；
B．改变物体内能的方法有很多，但本质上只有两种方式，即做功和热传递；它们在改变内能上能达到相同的效果；故B项正确；
C．物体温度升高，可能是吸收了热量，也可能是外界对它做了功；故C项错误；
D．物体吸收热量，温度不一定升高，如冰熔化时吸收热量，但温度不变；故D项错误。
故选B。
29、C
【详解】A．由灯泡铭牌可知甲灯泡的额定功率小于乙灯泡的额定功率，但甲灯泡的实际功率不一定小于乙灯泡的实际功率，故A错误；
B．由可知，消耗的电能由实际功率和时间决定，因实际功率和时间未知，所以不能确定消耗电能的多少，故B错误；
C．由可得，两灯的电阻分别为：
比较可知；串联电路电流处处相等，由可知，两灯泡串联时，它们的实际功率，则甲灯泡一定比乙灯泡亮，故C正确；
D．两灯并联在电路中，两灯泡的电压相同，且；由可知，，则甲灯泡一定比乙灯泡暗，故D错误；
30、D
【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；
BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；
D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；
故选D。
二、填空题（每空1分，共10题，20分）
31、1.2×103 16
【详解】[1][2]设液体的密度为ρ，量杯的质量为m0，根据密度公式及图像可得
两式联立解得量杯的质量，液体的密度
32、7.56×105J 1500 70%
【详解】[1]水吸收的热量为：
Q吸=cm△t=4200J/(kg)×2kg×(100−10)=7.56×105J
[2]由图乙、丙结合题意可得，这段时间内消耗的电能为：
W==0.3kWh=1.08×106J
由图乙、丙可知，电水壶的加热时间：
t=14:32:23−14:20:23=12min=720s
则电水壶的实际功率为：
P实===1500W
[3]电水壶在烧水过程中的效率：
===70%
33、1000 0.86 粗
【详解】[1]电能表的转盘转100r，电热水器消耗的电能：
W=kW•h=0.05kW•h，
热水器的实际功率为
P==1kW=1000W；
[2]水的体积
V水=50L=0.05m3，
水的质量：
m水=ρ水V水=1.0×103kg/m3×0.05m3=50kg；
因为不计能量损失，所以水吸收的热量：
Q吸=W=0.05kW•h =1.8×105J，
水升高的温度：
Δt=≈0.86℃；
[3]由于电热水器的功率远大于冰箱，根据P=UI可知，电热水器工作时的电流远大于冰箱，相同条件下热水器导线上产生的热量较多。为保证线路安全，在电流和通电时间一定时，电热水器选择较粗的电源线，可以减小导线电阻，根据Q=I2Rt可知，电源线产生的热量减少，可防止电源线快速老化而引发安全事故。
34、强 半导体 零 超导
【详解】[1][2]金属的导电性能一般比非金属强；介于金属和非金属之间的硅和锗是半导体材料。
[3][4]某些物质在温度极低时，物质的电阻变为零，导电性能极强，属于超导现象。
35、变小 变小
【详解】[1][2]当闭合S1、S2，R1被短路，电压表测量电源电压；再断开S2， R1、R2串联接入电路，电路中总电阻变大，电源电压不变，由欧姆定律知，电路中电流变小，电压表测量R2两端的电压，故电压表示数减小。
36、U形管中两端液面高度差 电阻 4：1
【详解】[1]实验中通过U形管中两端液面高度差来反应电热的多少。
[2]甲图中两电阻串联，电阻不同，所以研究的是电热与电阻的关系。
[3]乙图中的d中两个电阻并联后与c中电阻串联，c、d中实验电阻相同，电流不同，而且Ic：Id=2：1，由Q=I2Rt公式可知：Qc：Qd=4：1。
37、0.5
【解析】试题分析：∵U1=6V，P1=6W，U2=6V，P2=3W，
∴I1=P1/U1="6W/" 6V =1A，
I2=P2 /U2="3W/" 6V =0.5A，
又∵L1和L2串联，为了保证每一个灯都发光，
∴电路中最大电流应为 0.5A；
考点：欧姆定律的应用；串联电路的电流规律；
38、B→A。
【详解】A带正电，B不带电，用带绝缘柄的金属棒同时接触两验电器的金属球，电流方向由A到B ，B中的自由电子转移到A上，故瞬间金属棒中自由电子定向移动方向是B→A。
39、增加 减少 J
【详解】解答：当外界对物体做功时，物体的内能增加；当物体对外做功时，它的内能减少；内能的单位是J.
【点睛】
做功是改变物体内能的重要方式，如果对物体做功，其内能会增加，如果物体对外做功，其内能会减少．
40、2×109 2×1012
【详解】释放的电能
W=UIt=1×108V×2×104A×0.001s=2×109J；
电功率
P=UI=1×108V×2×104A=2×1012W．
三、实验题（每空1分，共2题，15分）
41、A 等质量的水和煤油 吸收相同的热量 水
【详解】(1)为了比较水和煤油的吸热能力，需控制水和煤油的质量相等，步骤A存在错误，应改为：在两个同样的烧杯中，分别装入等质量的水和煤油；
(2)在烧杯中分别放入功率相同的电热器，加热时间相同，由Q吸=Q放=W=Pt可知水和煤油吸收相同的热量；
(3)在吸收热量与质量相等的情况下，Q=Cm△t，煤油的温度变化量大于水的温度变化量，煤油的比热容小于水的比热容，即水的比热容大。
42、 AB 大 0.24 0.6 10.42 电压 温度
【详解】(1)[1]电压表与小灯泡L1并联，滑动变阻器与电流表串联，如下图所示：
；
(2)[2]闭合开关，灯L1几乎不发光，说明电路电流太小，从而可知电路电阻太大，并且移动滑动变阻器滑片，灯泡亮度不改变，即可以判断是滑动变阻器A、B两个接线柱接入了电路；
(3)[3]由题意可知，从实验1到实验2，再到实验3，灯泡越亮，灯泡的实际功率越大；
[4]由电流表的指针位置可知，当电压为2.5V时，电流表的示数是0.24A；
[5]由可知，当电压为2.5V时，小灯泡的实际功率是：
；
[6]由欧姆定律可知，当电压为2.5V时，小灯泡的电阻是：
；
(4)[7]用L2替换L1重复上面的实验时，L2的额定电压是3.8V，需要改变电压表的量程；
(5)[8]灯丝电阻受温度影响较大，灯泡在不同电压下，温度不同，灯丝中电阻不同，计算平均值代表灯丝电阻无意义，该同学忽略了温度对电阻的影响。
四、计算题（每题10分，共2题，20分）
43、 (1)80 Ω；(2)2.298× 105 J；(3)200V
【详解】(1)由图乙可知，加热功率为605W，额定电压为220V，电热丝电阻：
R==80Ω；
(2)由表中数据可知，豆浆机正常工作做一次，打浆（电动机工作）时间为：
t1=1min+5min-4min=2min；
加热时间为：
t2=t总-t1=8min-2min=6min，
豆浆机正常工作做一次豆浆，电流做功：
W=W1+W2=P1t1+P2t2=100W×2×60s+605W×6×60s=2.298×105J；
(3)转盘转了50转，电流做的功：
W=kW•h=0.025kW•h=9×104J，
豆浆机加热时的实际功率：
P实==500W；
他家里电路的实际电压：
U′==200V。
答：(1) 豆浆机正常工作时，电热丝电阻是80Ω；
(2)豆浆机正常工作做一次豆浆，电流做功2.298×105J；
(3)他家里电路的实际电压是200V。
44、
【详解】由题意可知，铝块吸收的热量是
答：铝块吸收的热量是。
次数
电压U/V
电流I/A
实际功率P/W
电阻R/Ω
1
1.6
0.20
0.32
8.00
2
2.0
0.22
0.44
9.09
3
2.5
工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆并加热
加热
粉碎打浆并加热
加热
