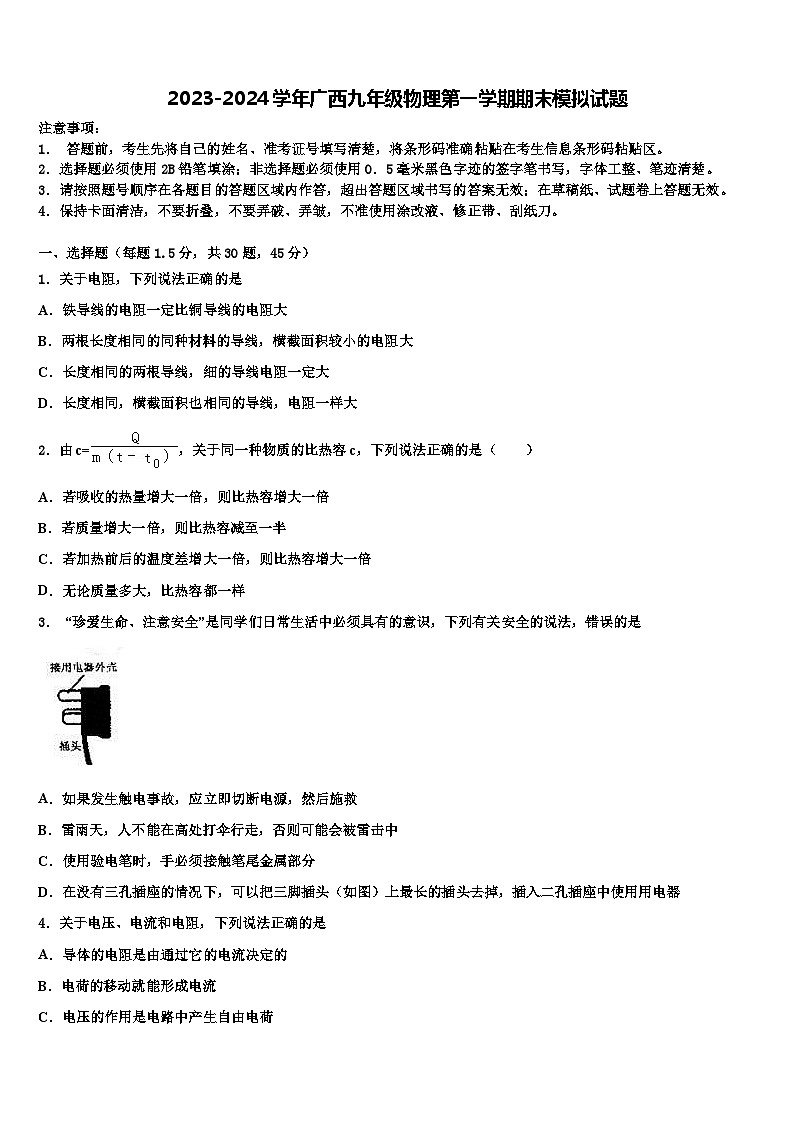

    2023-2024学年广西九年级物理第一学期期末模拟试题

    展开

    这是一份2023-2024学年广西九年级物理第一学期期末模拟试题,共22页。
    2.选择题必须使用2B铅笔填涂;非选择题必须使用0.5毫米黑色字迹的签字笔书写,字体工整、笔迹清楚。
    3.请按照题号顺序在各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试题卷上答题无效。
    4.保持卡面清洁,不要折叠,不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
    一、选择题(每题1.5分,共30题,45分)
    1.关于电阻,下列说法正确的是
    A.铁导线的电阻一定比铜导线的电阻大
    B.两根长度相同的同种材料的导线,横截面积较小的电阻大
    C.长度相同的两根导线,细的导线电阻一定大
    D.长度相同,横截面积也相同的导线,电阻一样大
    2.由c=,关于同一种物质的比热容c,下列说法正确的是( )
    A.若吸收的热量增大一倍,则比热容增大一倍
    B.若质量增大一倍,则比热容减至一半
    C.若加热前后的温度差增大一倍,则比热容增大一倍
    D.无论质量多大,比热容都一样
    3. “珍爱生命、注意安全”是同学们日常生活中必须具有的意识,下列有关安全的说法,错误的是
    A.如果发生触电事故,应立即切断电源,然后施救
    B.雷雨天,人不能在高处打伞行走,否则可能会被雷击中
    C.使用验电笔时,手必须接触笔尾金属部分
    D.在没有三孔插座的情况下,可以把三脚插头(如图)上最长的插头去掉,插入二孔插座中使用用电器
    4.关于电压、电流和电阻,下列说法正确的是
    A.导体的电阻是由通过它的电流决定的
    B.电荷的移动就能形成电流
    C.电压的作用是电路中产生自由电荷
    D.电路中有电流时它两端一定有电压

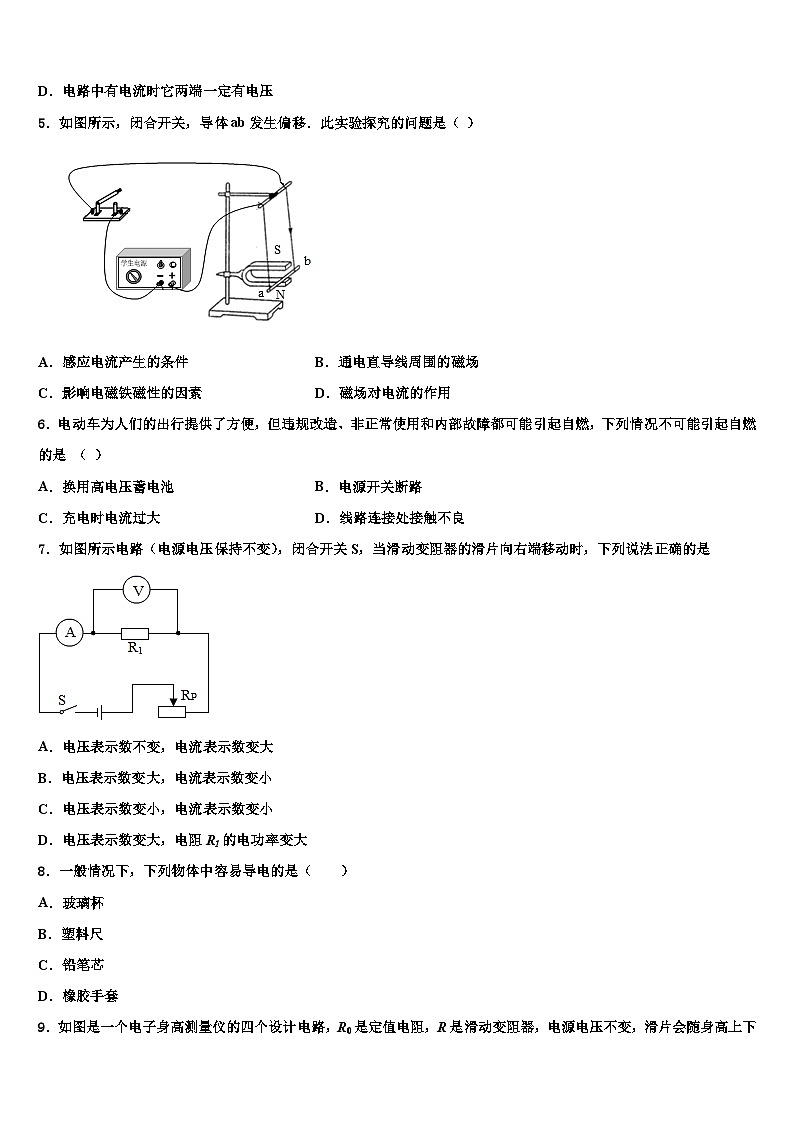

    5.如图所示,闭合开关,导体ab发生偏移.此实验探究的问题是( )
    A.感应电流产生的条件B.通电直导线周围的磁场
    C.影响电磁铁磁性的因素D.磁场对电流的作用
    6.电动车为人们的出行提供了方便,但违规改造、非正常使用和内部故障都可能引起自燃,下列情况不可能引起自燃的是 ( )
    A.换用高电压蓄电池B.电源开关断路
    C.充电时电流过大D.线路连接处接触不良
    7.如图所示电路(电源电压保持不变),闭合开关S,当滑动变阻器的滑片向右端移动时,下列说法正确的是
    A.电压表示数不变,电流表示数变大
    B.电压表示数变大,电流表示数变小
    C.电压表示数变小,电流表示数变小
    D.电压表示数变大,电阻R1的电功率变大
    8.一般情况下,下列物体中容易导电的是( )
    A.玻璃杯
    B.塑料尺
    C.铅笔芯
    D.橡胶手套

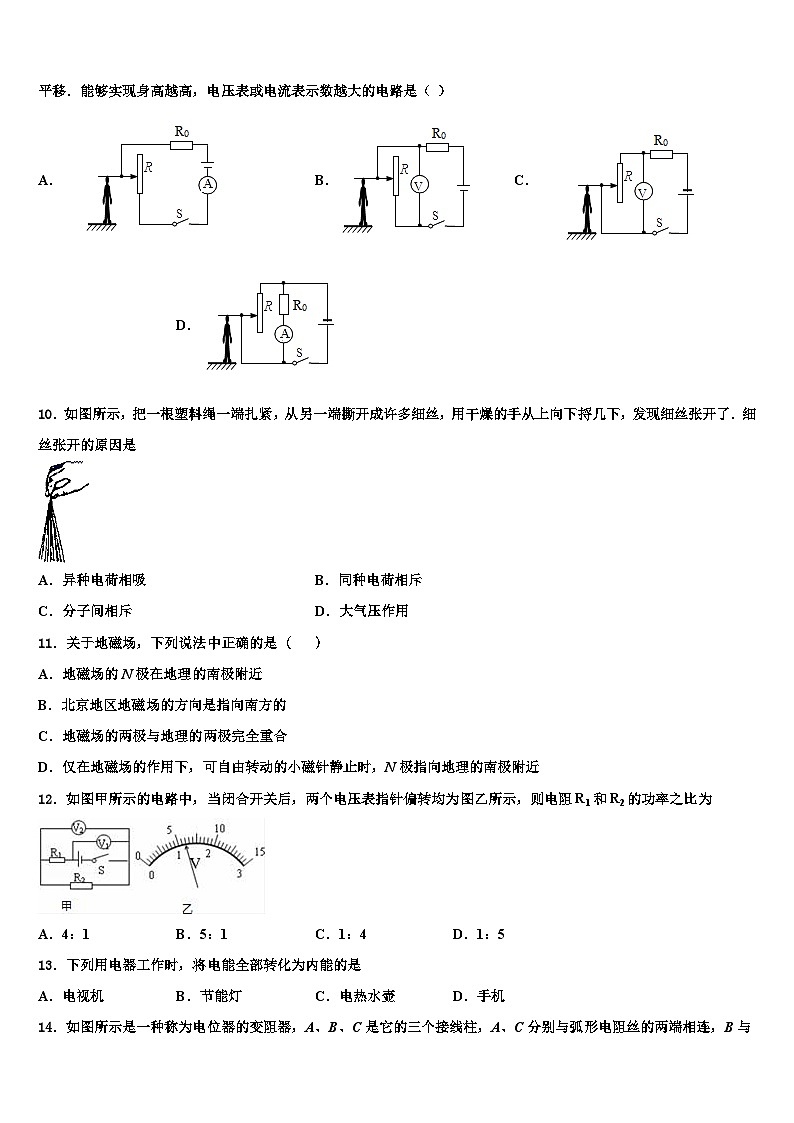

    9.如图是一个电子身高测量仪的四个设计电路,R0是定值电阻,R是滑动变阻器,电源电压不变,滑片会随身高上下平移.能够实现身高越高,电压表或电流表示数越大的电路是( )
    A.B.C.D.
    10.如图所示,把一根塑料绳一端扎紧,从另一端撕开成许多细丝,用干燥的手从上向下捋几下,发现细丝张开了.细丝张开的原因是
    A.异种电荷相吸B.同种电荷相斥
    C.分子间相斥D.大气压作用
    11.关于地磁场,下列说法中正确的是( )
    A.地磁场的 N 极在地理的南极附近
    B.北京地区地磁场的方向是指向南方的
    C.地磁场的两极与地理的两极完全重合
    D.仅在地磁场的作用下,可自由转动的小磁针静止时,N极指向地理的南极附近
    12.如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则电阻R1和R2的功率之比为
    A.4:1B.5:1C.1:4D.1:5
    13.下列用电器工作时,将电能全部转化为内能的是
    A.电视机B.节能灯C.电热水壶D.手机
    14.如图所示是一种称为电位器的变阻器,A、B、C是它的三个接线柱,A、C分别与弧形电阻丝的两端相连,B与金属滑片相连。现将该电位器与灯泡串联接入电路中,为了使滑片沿顺时针转动时灯泡变亮,下列有关电位器接线柱的接法中正确的是
    A.连接A,CB.连接B,C
    C.连接A,BD.只连接B
    15.对于公式,下列理解正确的是( )
    A.物质的比热容与物体吸收的热量、物体的质量及物体温度的变化有关
    B.比热容是物质的特性,与无关,但可以用计算
    C.由公式知:质量相等的不同物质,升高相同的温度,吸收热量多的比热容小
    D.比热容表示物质的吸热能力,吸热能力越强,越小
    16.现有甲、乙两个小灯泡,甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样,忽略温度对灯丝电阻的影响,将甲乙两灯连接在如图所示电路中,两灯均不会烧坏,①、②、③可能是电流表或电压表,下列说法中正确的是( )
    A.如果①③是电压表,②是电流表,则甲灯比乙灯亮
    B.如果①②是电压表,③是电流表,则乙灯比甲灯亮
    C.如果①②是电流表,③是电压表,则甲灯比乙灯亮
    D.如果①③是电流表,②是电压表,则甲灯比乙灯亮
    17.把两个电路元件A、B串联在电路中,如图(乙)所示,流过元件的电流与其两端的电压关系如图(甲)所示.闭合开关S,这时电流表的示数为0.4A,则A、B两元件的电功率之比为
    A.4:5
    B.5:4
    C.1:3
    D.3:2
    18.如图所示,两个盛有等高液体的圆柱形容器A和B,底面积不同(SA<SB),液体对容器底部的压强相等,现将甲球浸没在A容器的液体中,乙球浸没在B容器的液体中,容器中均无液体溢出,若此时液体对各自容器底部的压力相等,则一定是
    A.甲球的质量小于乙球的质量
    B.甲球的质量大于乙球的质量
    C.甲球的体积小于乙球的体积
    D.甲球的体积大于乙球的体积
    19.下列对电磁实验现象相应的解释正确的是( )
    A.甲图中,闭合开关,小磁针的N极向左偏转
    B.乙图中,该装置用来探究电磁铁磁性的强弱与线圈匝数的关系
    C.丙图中,该装置用来研究电磁感应现象
    D.丁图中,磁铁放在水平面上,导体ab竖直向上运动,电流表指针一定会偏转
    20.如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置,两个透明容器中密封着等量的空气,U形管中液面的高度的变化反应密闭空气温度的变化,下列说法正确的是( )
    A.该实验装置是为了探究电流产生的热量与电阻的关系
    B.将左边容器中的电阻丝换成的电阻丝后,就可以探究电流产生的热量与电阻的关系
    C.该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
    D.通电一段时间后,左侧U形管中液面的高度差比右侧的大
    21.如图所示是小明同学设计“探究电热与电阻的关系”实验装置,电阻丝电阻小于电阻,闭合开关,下列有关说法错误的是( )
    A.会发现装置2中红色液柱上升得更大些
    B.两电热丝串联的目的是控制电阻两端的电压相同
    C.如果实验过程中两红色液柱上升高度相同,可能是装置气密性不好
    D.通过此实验无法得到的结论
    22.某直流电动机标有“36V 18W”字样,经测量其线圈电阻为2Ω,使电动机正常工作10min。则电动机在这段时间内产生的热量是( )
    A.1.08×104JB.300J
    C.3.888×105JD.1.05×104J
    23.下列图中符合安全用电与保护原则的是
    A.将冰箱的金属外壳接地
    B.多个大功率用电器同时使用一个插座
    C.用湿抹布擦发光的灯泡
    D.开关接在零线上
    24.如图所示,电流表A1、A2、A3的示数分别为30mA、50mA、70mA,则电流表
    A.A的示数是150mA
    B.A的示数是70mA
    C.A'的示数是80mA
    D.A'的示数是30mA
    25.如图中两灯规格不同,能测出通过灯L1电流的电路是( )
    A.B.C.D.
    26.重为2N的红光橙,从树上落下的过程中,受到重力的作用。对于红光橙所受重力的大小和方向,以下说法中正确的
    A.等于2N,方向竖直向下B.小于2N,方向竖直向下
    C.等于2N,方向竖直向上D.大于2N,方向竖直向下
    27.条形码扫描器在生活中有着广泛的应用,如图所示,它的主要工作原理是借助扫描器中的光敏二极管将光信号转换成电信号,制作光敏二极管的主要材料是
    A.半导体材料B.超导材料
    C.纳米材料D.核材料
    28.图中的几种用电器的额定功率最接近1000瓦的是
    A.电风扇B.电脑
    C.台灯D.电饭锅
    29.王老师把标有“PZ220V 40W”和“PZ220V 60W”的甲、乙两盏灯串联接在220V的电源上(设灯丝电阻不变),则下列判断正确的是( )
    A.两盏灯的总功率等于100W
    B.乙灯消耗的实际功率大于甲灯的实际功率
    C.两盏灯的亮度相同
    D.甲灯两端的实际电压大于110V
    30.下列现象中不能用分子热运动的观点解释的是
    A.沙尘暴起,尘土漫天B.酒香不怕巷子深
    C.衣橱里的樟脑球会逐渐变小D.阳春三月,花香袭人
    二、填空题(每空1分,共10题,20分)
    31.在图甲所示的电路中,当开关S从2转到1时,根据电流表和电压表对应的示数,在U-I坐标中描绘了相对应的坐标点,如图乙所示,电源电压是_____,电阻R1的阻值是_____,电阻R2的阻值是______.
    32.如图所示是一种自动测定油箱内油面高度的装置。 R是滑动变阻器,它的金属片是杠杆的一端。从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。若图中电源电压为24V,电流表的量程为0- 0.6A,滑动变阻器的最大值为60Ω,为了保证电流表不超量程,保护电阻R'的最小阻值应是_______Ω,如果油量表由电压表改装,在油量减少时,电压表示数也减少,电压表应该接在________两端。
    33.如图是烟雾报警器的简化原理图。电源电压保持不变,为定值电阻,光敏电阻R的阻值随光照强度的减弱而增大,当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时,电流表示数________,电压表示数________。(选填“增大”、“减小”或“不变”)
    34.国家标准规定:带有金属外壳的家用电器,其金属外壳必须接_____。因此,有金属外壳的家用电器,使用时要插在三孔插座上。在电路图中,三孔插座的规定符号是_____。
    35.如图所示是四冲程汽油机工作过程中的_____冲程:此过程中_____能转化为机械能.在汽油机内完全燃烧2kg汽油能放出_____J的热量.(汽油的热值为4.6×107J/kg)
    36.某段导体两端电压是3 V,导体中的电流是0.6 A,则导体的电阻是_____Ω;若导体两端不加电压,通过它的电流为_____A,此时导体的电阻是_____Ω;当通过导体的电流为0.3 A时,该导体两端电压为_____V.
    37.如图所示,是有关电与磁实验的装置图,其中发电机是根据图______的原理制成;电动机是根据图_____的原理制成.
    38. “汽车不但要吃油,有时也要喝水”,用水冷却发动机是因为水的比热容大,在发动机开始工作后一段时间内,水箱中水的内能会_____(填“增加”或“减少”),这是通过_____方式来改变内能的.
    39.某型号电饭锅有高温档和低温档两个档位,其原理如图所示,则当开关置于______(选填“1”或“2”)位置时为高温档。已知高温档额定功率是1100 W,当电饭锅以高温档正常工作1 min消耗的电能为______J;若已知低温档额定功率是440W,电阻R=_______Ω。
    40.装着开水的暖水瓶,有时瓶内的水蒸气会把瓶塞项起。在这个过程中,暖水瓶内的水蒸气对瓶塞做功,则水蒸气的内能__________(填“增大”或“减小”),转化为瓶塞的________能。
    三、实验题(每空1分,共2题,15分)
    41.同学们用如图甲所示的实验器材测量“小灯泡的额定功率”,所用电源的电压为6V,灯泡的额定电压UL=3.8V,额定功率约为1~1.5W。

    (1)请你用笔画线代替导线将图甲所示的实物电路补充完整____________;
    (2)小杜同学在实验过程中,将滑动变阻器的滑片P缓慢向B端移动,小灯泡的实际功率将__________(选填“变大”、“变小”或“不变”)。当小灯泡正常发光,电流表的示数如图乙所示,则电流表的示数是____________A,小灯泡的额定功率是_____________W;
    (3)为了减小该实验的误差,小杜对电路中的电表接法进行了改进,他的做法是______。
    42.用如图所示的装置做“探究电流相同时,通过导体产生的热量与电阻大小的关系”的实验.(甲、乙是两完全相同的密闭容器.闭合开关前,A、B两U形管内液面相平)
    (1)由于电流产生的热量不易直接测量,因此在实验中是通过观察U形管中液面的________来显示甲、乙两容器内空气温度的变化,这里采用了________的探究方法。
    (2)通过对比观察,________(选填“甲”或“乙”)容器中的电阻产生的热量较多。由此可知,在电流和通电时间相同时,电阻越________,导体产生的热量越多。
    四、计算题(每题10分,共2题,20分)
    43.为了减少环境污染,共建绿水青山的美好生态,我市部分农村地区已经用上了天然气烧水煮饭,若在5分钟内完全燃烧了0.2m3的天然气,天然气放出的热量被10kg的水完全吸收,使水的温度从20℃升高到80℃(水的比热容为4.2×103J/(kg·℃)、天然气的热值约为4.2×107J/m3)。求:
    (1) 0.2m3天然气完全燃烧产生的热量;
    (2)经过5分钟时间加热,水所吸收的热量;
    (3) 天然气烧水时的热效率。
    44.秦山核电基地目前共有9台运行机组,年发电量约500亿千瓦时。每分钟的安全发电量大约相当于少消耗烟煤13.0t,减排二氧化碳约40.6t,二氧化硫约0.2t,氮氧化物约0.8t
    (1)13.0t烟煤如果完全燃烧,放出的热量为多少J?(q烟煤=2.9×107J/kg)
    (2)假设13.0t烟煤在煤炉中完全燃烧,放出的热量部分被水吸收,可以使4×105kg的水从20℃升高到100℃,求水吸收的热量为多少J?[c水=4.2×103J/(kg•℃)]
    (3)求煤炉加热水的热效率?[第(3)题结果精确到1%]
    参考答案
    一、选择题(每题1.5分,共30题,45分)
    1、B
    【解析】A、铁道线和铜导线的长度大小未知,无法比较电阻大小,故A错误;
    B、导线的材料相同、长度相同,横截面积小的电阻较大,故B正确;
    C、两根导线的材料未知,无法比较电阻的大小,故C错误;
    D、两根导线的材料未知,无法比较电阻的大小,故D错误。
    2、D
    【详解】比热容是物质本身的一种特性,在状态和物质种类一定时,比热容大小与物体吸放热、温度变化大小、质量多少都没有关系
    故选D
    3、D
    【详解】如果发生触电事故,应立即切断电源,然后施救.A正确;雷雨天,人不能在高处打伞行走,否则可能会被雷击中,B正确.使用验电笔时,手必须接触笔尾金属部分,C正确;大功率及有金属外壳的用电器,必须使用三孔插座,接好地线,以防外壳带电危及人身安全,故D错误;故选D.
    4、D
    【详解】A.导体的电阻是导体本身的一种性质,反映了导体对电流的阻碍作用的大小.电阻与导体中的电流、导体两端的电压大小无关,故A错误.
    B.电荷的定向移动形成电流,故B错误.
    C.电压的作用就是使电路中的自由电荷发生定向移动形成电流.而不是产生自由电荷,故C错误.
    D.电压是电路中形成电流的原因,电路中有电流时,它两端一定有电压,故D正确.
    故答案为D.
    5、D
    【详解】由图可知电路中有电源,当开关闭合后,导体ab中有电流通过,成为通电导体,将ab放在蹄形磁体中,磁体周围有磁场,导体ab发生偏移,说明导体ab受到力的作用,故可以验证磁场对电流的作用。
    6、B
    【详解】引起自燃是由于电流过大造成的产生的热量过多,引起电流过大的原因可能有换用高电压的蓄电池、充电电流过大、线路和连接处接触不良等,电源开关断路不会引起自燃,故B正确。
    故选B。
    【考点定位】
    引起电流过大的原因
    7、D
    【详解】由图可知,滑动变阻器与定值电阻串联,当滑动变阻器的滑片向右移动时, 滑动变阻器连入电路中的电阻变小,电路总电阻减小,而电源电压一定,由 知,电路中的电流变大,即电流表的示数变大; 根据,电阻R1的电流增大,两端的电压也增大,根据知,电阻R1的电功率变大,可见ABC错误、D正确.
    8、C
    【解析】容易导电的物体叫导体,不容易导电的物体叫绝缘体。
    【详解】A、玻璃杯是用玻璃做的,玻璃不容易导电,是绝缘体,故A错误;
    B、塑料尺是用塑料做的,塑料不容易导电,是绝缘体,故B错误;
    C、铅笔芯是用石墨做成,石墨容易导电,属于导体,故C正确;
    D、橡胶手套是用橡胶做的,橡胶不容易导电,是绝缘体,故D错误。
    故选C。
    9、B
    【详解】A.两电阻串联,电流表测量电路中的电流,身高越高R接入电路的电阻变大,电路中的总电阻变大,根据欧姆定律可知电路中的电流变小,即电流表示数变小,故A不符合题意;
    B.两电阻串联,电压表测R两端的电压,身高越高R接入电路的电阻变大,根据串联电路分压的特点可知,滑动变阻器分得的电压变大,即电压表的示数变大,故B符合题意;
    C.两电阻串联,电压表测R两端的电压,身高越高R接入电路的电阻变小,电路中的总电阻变小,根据串联电路分压的特点可知,滑动变阻器分得的电压变小,即电压表的示数变小,故C不符合题意;
    D.两电阻并联,电流表测量定值电阻所在支路电流,由于并联电路中各支路互不影响,因此通过定值电阻的电流不变,与身高无关,故D不符合题意.
    10、B
    【详解】用手捋绳子时,手与绳子之间会发生摩擦起电现象,使绳子带上电荷,此时绳端的细丝所带的电荷是同种电荷,同种电荷相互排斥,所以越捋散的越开,故应选B.
    11、A
    【解析】A. 地理两极和地磁两极相反,地磁场的N极在地理的南极附近,故A正确;B. 北京地区地磁场向由北南,外部空间的场方向是南向北,故B错误;C. 地磁场北极和地球的两极有一定的夹角,故C错误;D. 可自由转动的小磁针,仅受地磁场的影响,静止时,N极总是指向地理的北极方向,故D错误.故选A.
    12、A
    【解析】如图所示电路图为串联电路,V1测量电源电压,V2测量R2两端电压,两个电压表指针偏转均为图所示,则说明量表的量程选择不同,而且V1采用的是大量程,V2采用的是小量程,而大小量程指针指在同一位置时,大量程是小量程的5倍关系,即R2两端电压是电源电压的1/5,所以可得R1两端电压是电源电压的4/5,由串联分压可得R1:R2=4:1,串联电路电流相等且P=I2R得电阻R1和R2的功率之比为4:1,故A正确.
    13、C
    【解析】A. 电视机主要是电能转化为声能和光能,故A不合题意;
    B. 节能灯主要是电能转化为光能,故B不合题意;
    C. 电热水壶主要是电能转化成内能,故C符合题意;
    D. 手机是把电能转化成化学能,故D不合题意。
    故选C。
    14、B
    【详解】A.连接A,C,电位器的全部电阻丝都接入电路,不能改变电路的电流,所以不能改变灯泡的亮度,故A错误;
    B.连接B,C,滑片的右侧电阻接入电路,顺时针转动旋钮时,电阻变小,电路中电流变大,灯泡变亮,故B正确;
    C.连接A,B,滑片左边的电阻丝接入电路;顺时针转动旋钮时,电位器接入电路的电阻变大,电路中电流变小,灯泡变暗,故C错误;
    D.只连接B,电位器没有接入电路中,不能改变接入电路的电阻,故D错误。
    15、B
    【详解】AB.比热容是物质的性质,与物质的种类有关,与质量、升高的温度、吸收热量无关,故A错误,B正确;
    CD.比热容是表示物质吸热能力大小的物理量,质量相等的不同物质,升高相同的温度,吸收热量多的吸热能力强,比热容大,故CD错误;
    故选B。
    16、A
    【详解】由可得,两灯泡电阻分别为


    A.如果①③为电压表,②为电流表,则两灯串联,由,可知甲灯的实际功率比乙灯大,则甲灯比乙灯亮,故A正确;
    B.若①②为电压表,③为电流表,则乙灯不发光,故B错误;
    C.如果①②为电流表,③为电压表,则甲灯不发光,故C错误;
    D.当①③为电流表,②为电压表,两灯泡并联,根据可知,乙灯的功率比甲灯大,则乙灯比甲灯亮,故D错误。
    17、A
    【解析】由电路图知道,元件AB串联,故通过它们的电流相等,则由图甲知道,当电流为0.4A时,A、B两元件两端的电压分别为2.0V、2.5V,故两元件的电功率之比是:PA/PB=UAI/UBI=2.0V/2.5V=4/5,故选A.
    点睛:本题考查了串联电路的特点和电功率公式的应用,解题的关键是根据图象读出电流对应的电压值.
    18、D
    【详解】A.B液体对容器底部的压强相等,说明容器原来液面等高,浸入球后对各自容器底部的压力相等F=PS=,则甲液体增加的深度大于乙液体增加的深度,即最后甲乙液体的总体积相同,说明甲增加的体积>乙增加的体积,即甲球体积大.所以选D.
    19、B
    【详解】A.根据安培定则可知,螺线管的右端是N极,左端是S极,则小磁针N极将向右偏转,故A错误;
    B.图中和两个线圈串联,电流相同,线圈匝数不同,用来探究电磁铁磁性的强弱与线圈匝数的关系,故B正确;
    C.图中装置为研究通电导体在磁场中受力的作用,与电磁感应现象无关,故C错误;
    D.丁图中,蹄形磁铁的磁感线方向为竖直方向,当导体ab竖直向上运动时,不能切割磁感线,也就不会产生感应电流,故D错误。
    故选B。
    20、D
    【解析】A.从图中可以看到,电流流到右边的透明容器时,会分成两部分电流,一部分往上流,另一部分往下流,那么流过两个透明容器的电阻丝的电流是不同的,电阻是一样,通电时间相同,则这实验装置是为了探究电流产生的热量与电流的关系,A错误;
    B.将左边容器中的电阻丝换成的电阻丝后,那么两个透明容器中的电阻不同,电流也不同,这是不能探究电流产生的热量与电阻的关系,B错误;
    C.该实验装置是利用U形管中气体的热胀冷缩来反映电阻丝放出热量的多少,不是液体的热胀冷缩,气体的热胀冷缩会导致U形管中液体的高度变化,C错误;
    D.该实验装置里面两个透明容器电阻相同,同时通电,同时断电,通电时间相同,但是电流大小不同,根据可知,左边的透明容器里电流较大,那么产生的热量也较大,则左侧U形管中液面的高度差比右侧的大,D正确。
    21、B
    【详解】A.根据实验装置可得,、串联,由Q=I2Rt知,相同时间内,通过导体的电流相同时,导体的电阻越大,所产生的电热越多,因为的电阻大,的电阻小,所以2中的红色液柱上升的多,1中的红色液柱上升的少;故A正确,不符合题意;
    B.根据实验装置可知,两个电阻串联,电流相等,因为电阻丝电阻小于电阻,所以两端的电压小于两端的电压,故B错误,符合题意;
    C.如果装置气密性不好,电流通过电热丝产生的会散失到容器外,则两红色液柱上升高度可能相同,故C正确,不符合题意;
    D.由焦耳定律可知,电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关,要得出该结论,就要改变其中一个量,控制其它两个量不变;本题中电流和通电时间都相同,无法探究电热与电流和通电时间的关系。故D正确,不符合题意。
    故选B。
    22、B
    【详解】直流电动机的电流
    所以电动机线圈产生的热量
    Q=I2Rt=(0.5A)2×2Ω×10×60s=300J
    故选B。
    23、A
    【解析】A.有金属外壳的用电器,外壳要保持良好接地,这样当用电器漏电时,会使金属外壳带电,若接上地线,电流就通过地线,流入大地,而防止了触电事故的发生,故A正确;
    B.电路中电流过大的原因有两个,一是短路;二是家中使用用电器的总功率过大,所以多个大功率用电器同时使用一个插座,将会使电路中的电流过大,引起火灾,故B错误;
    C.由于湿抹布是导体,所以,当用湿抹布接触带电体时,可能会使电源通过人体与大地形成通路,使人触电,故C错误;
    D.灯的正确接法是:火线首先接入开关,然后进入灯泡顶端的金属点,最后零线直接进入灯泡的螺旋套;若开关接在零线和灯泡之间,火线直接接在灯泡时,则会当断开开关时,火线和灯泡依然相连,当触及灯泡会发生触电事故,所以开关要接在灯泡和火线之间,故D错误.
    24、C
    【详解】由电路图知,电流由左侧流入,则分为两支,一支流入A1、左侧灯泡,另一支流入A;由A流出的电流一支流入中间灯泡、A2,另一支流入A3、右侧灯泡,A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极;故三个灯泡为并联关系,如图所示:
    由并联电路的规律可知,A示数等于A2、A3示数之和;A'示数A1、A2的示数之和,
    即A的示数:
    I=I2+I3=50mA+70mA=120mA;
    A'的电流
    I'=I1+I2=30mA+50mA=80mA;
    故选C。
    25、C
    【分析】电流表应与被测用电器串联,且电流要从正接线柱流入,从负接线柱流出,据此分析.
    【详解】A.图中电流表与灯L2串联,且电流正进负出,能正确测出通过灯L2的电流,故A错误;
    B.图中电流表与灯L1串联,但其正负接线柱接反了,故B错误;
    C.图中电路为并联电路,两个电流表分别测出干路和支路电流,相减得出L1电流,故C正确;
    D.图中电流表接在干路上,且电流正进负出,测量的是干路电流,故D错误.
    【点睛】
    重点是知道电流表的连接方法,注意既要与被测灯泡串联,同时还要使接线柱连接.
    26、A
    【解析】红光橙所受的重力是由于地球的吸引而产生的,从树上落下的过程中,其受到重力的大小为2N不变,方向竖直向下。
    27、A
    【详解】光敏二极管主要是由半导体材料制成的,能将光信号转换成电信号,故选A。
    28、D
    【分析】一般情况下用电器的功率越大,发热越严重,可以据此进行估计.
    【详解】A. 电风扇工作时发热不多,否则起不到降温作用,一般功率在几十瓦,故A不符合题意;
    B. 笔记本电脑工作时也发热不多,一般功率也在几十瓦,故B不符合题意;
    C. 台灯工作时也发热不太多,一般功率也在几十瓦,故C不符合题意;
    D.电饭锅工作时主要利用的就是发热,因此功率比较大,一般功率约为几百瓦到上千瓦,故D符合题意;
    故选D.
    29、D
    【详解】A.根据可得,两灯泡的电阻
    ∵串联电路中总电阻等于各分电阻之和,∴根据欧姆定律可得,此时电路中的电流
    则两盏灯的总功率
    P=UI=220V×0.11A=24.2W<100W
    故A错误;
    B.乙灯泡的实际功率

    甲灯泡的实际功率
    故B错误;
    C.因为
    故甲灯比乙灯的亮度大,故C错误;
    D.甲灯两端的实际电压
    故D正确。
    故选D。
    30、A
    【详解】A. 尘士虽小,但仍是由很多分子组成的固体小颗粒,故A无法用分子动理论解释,符合题意;
    B. 因为酒分子的运动使香气四溢,在较远处也能闻到,故B可以由分子的无规则运动解释,不符合题意;
    C. 樟脑球由于分子的运动,外层分子慢慢扩散到空中则使体积减小,故C可以由分子的无规则运动解释,不符合题意;
    D. 能闻到花香,是因为芳香分子扩散造成的,故D可用分子动理论解释,不符合题意;
    故选A.
    二、填空题(每空1分,共10题,20分)
    31、6V 10Ω 20Ω
    【详解】当开关接2时,两电阻串联,电流较小,当开关接1时,只有R1被接入电路,此时电压表测电源电压,由图乙可知,较大电流的点对应的电压就是电源电压为6V,此时的电流为0.6A,所以电阻R1的阻值是:
    R1=U/I=6V/0.6A=10Ω;
    当两电阻串联时,电流为I2=0.2A,此时电压表的示数为2V,所以电阻R2两端的电压为:
    U2=6V-2V=4V,
    所以电阻R2的阻值是:
    R2=U2/I=4V/0.2A=20Ω.
    32、40 R′
    【详解】[1]为了保证电流表不超量程,即电路中电流最大为0.6A,则电路中电阻最小为:
    R===40Ω,
    即保护电阻R'的最小阻值应是40Ω;
    [2]由图可知,当邮箱中油量减少时,滑动变阻器阻值变大,根据分压规律可知,此时滑动变阻器两端电压将升高,则保护电阻R'两端的电压将降低。故如果油量表由电压表改装,在油量减少时,电压表示数要减少,则电压表应该接在R'两端。
    33、减小 增大
    【分析】分析电路的连接及电表测量的量,当有烟雾遮挡射向光敏电阻R的激光时,光照强度的减弱,光敏电阻R的阻值增大,根据串联电阻的规律判断总电阻变化,由欧姆定律分析电路中电流变化,根据确定定值电阻电压变化,根据串联电路电压的规律得出电压表示数变化。
    【详解】[1]由图知,定值电阻R0与光敏电阻R串联,电压表测光敏电阻R的电压,电流表测电路中的电流; 当有烟雾遮挡射向光敏电阻R的激光时,光照强度减弱,光敏电阻R的阻值增大,根据串联电阻的规律,总电阻变大,由欧姆定律可知,电路中电流变小,即电流表示数减小。
    [2]根据可知,定值电阻R0的电压变小,根据串联电路电压的规律,光敏电阻R的电压增大,即电压表示数增大。
    34、地
    【详解】[1]金属外壳的用电器的外壳一定要接地,避免金属外壳用电器漏电时发生触电事故;
    [2]在电路图中,三孔插座的规定符号是:
    35、做功 内 9.2×107
    【详解】从图中可以看出,火花塞点火和活塞向下移动的特点,可以判断这个冲程是做功冲程;该冲程是将内能转化为机械能;汽油完全燃烧放出的热量:Q放=mq=2kg×4.6×107J/kg=9.2×107J.
    36、5Ω 0 5Ω 1.5
    【详解】根据题意,导体两端电压是3V时,导体中的电流是0.6A,故它的电阻是:R==5;
    因电阻是导体本身的一种性质,与导体两端的电压和通过的电流无关,所以,导体两端不加电压或通过的电流为0.3A时,导体的电阻仍为5不变,故由I=可知,导体两端不加电压时,通过它的电流为0A;当通过导体的电流为0.3A时,该导体两端电压为U=0.3A.
    37、 A D
    【解析】A、这是研究电磁感应现象的实验,是发电机的制作原理;
    B、这是奥斯特实验装置,说明通电导线周围存在磁场;
    C、这是研究电磁铁的磁性强弱与匝数多少关系的实验,结论是当电流一定时,线圈匝数越多,电磁铁的磁性越强;
    D、此实验探究的是通电导体在磁场中受力运动的现象,是电动机的制作原理.
    38、增加 热传递
    【详解】汽车发动机工作过程中,不可避免地产生很多热量,这些热量如不及时带走会影响机器的正常工作.由公式Q=cm△t知,在质量和升高的温度相同时,与其它液体比较,因为水的比热最大,所以吸收的热量最多,冷却效果最好.发动机工作过程中会产生热量,热量传递到水,使水的内能增加.这是通过热传递的方式改变内能的.
    【点睛】
    与其它液体相比,水的比热容最大,在质量和升高的温度相同时,水吸收的热量最多.改变物体内能有两个方法:做功和热传递.其中做功改变内能本质是机械能与内能的转化,热传递改变内能本质是内能的转移.
    39、2 6.6×104 66
    【详解】[1]高温烧煮档其功率最大,由P=可知,此时的总电阻应该最小,由电路图可知,开关S应置于2位置,此时电路为R0的简单电路。
    [2]由P=可得,电饭锅在高温烧煮档正常工作1min产生的热量
    Q=W=P高t=1100W×1×60s=6.6×104J
    [3]开关S置于1位置时是保温焖饭档,此时R0与R串联,则电路中的总电阻
    R总==110Ω
    只有R0工作时处于高温煮饭状态,故R0的电阻为
    R0==44Ω
    因串联电路中总电阻等于各分电阻之和,所以,R的阻值
    R=R总−R0=110Ω−44Ω=66Ω
    40、减小 机械
    【详解】[1][2]暖水瓶内的水蒸气对瓶塞做功,将内能转化为瓶塞的机械能,水蒸气的自身的内能减小,温度降低。
    三、实验题(每空1分,共2题,15分)
    41、 变大 0.3 1.14 详见解析
    【详解】(1)[1]电压表与灯泡并联,灯泡的额定电压为3.8V,所以应选择0~15V量程;滑动变阻器已接了下面一个接线柱,应再接上面一个接线柱,如图所示:
    (2)[2]由电路图可知,灯泡与滑动变阻器串联,电压表测灯泡两端的电压,电流表测电路中的电流,当滑片P缓慢向B端移动的过程中,接入电路中的电阻变小,电路中的总电阻变小,由I=可知,电路中的电流变大,即电流表的示数变大;由U=IR可知,灯泡两端的电压变大,即电压表的示数变大;由P=UI可知,灯泡的实际功率变大;
    [3][4]由图可知,电流表所选量程为0~0.6A,则由指针位置可知,此时电流表的示数是0.3A,小灯泡的额定功率
    P=UI=3.8V×0.3A=1.14W;
    (3)[5]为了减小该实验的误差,电压表使用了0~3V的量程,同时并在滑动变阻器两端。
    42、高度差 转换 乙 大
    【详解】(1)[1]实验中是通过观察“U”形管中液面的高度差来显示甲、乙容器内空气温度的变化。
    [2]像这种用能直接观测的量来显示不容易直接观测的量的方法叫转换法;
    (2)[3][4]由图知,电流相同,时间相同,乙中的电阻大,根据公式Q=I2Rt可知,乙产生的热量多;由此可知:在电流相同、通电时间相同的情况下,电阻越大,电流产生的热量越多。
    四、计算题(每题10分,共2题,20分)
    43、(1)8.4×106J;(2)2.52×106J;(3)30%。
    【详解】(1)天然气完全燃烧产生的热量:
    Q放=qV=4.2×107J/m3×0.2 m3=8.4×106J;
    (2)水吸收的热量:
    Q吸=cm(t-t0)= 4.2×103J/(kg·℃) ×10kg×(80℃-20℃)= 2.52×106J;
    (3)天然气烧水时的热效率:
    η==/=30%。
    答:(1)0.2m3天然气完全燃烧产生的热量为8.4×106J;
    (2)经过5分钟时间加热,水所吸收的热量为2.52×106J;
    (3)天然气烧水时的热效率为30%。
    44、(1)3.77×1011J;(2)1.344×1011J;(3)36%。
    【解析】(1)13.0t烟煤如果完全燃烧放出的热量:
    Q放=mq=13.0×103kg×2.9×107J/kg=3.77×1011J;
    (2)水吸收的热量:
    Q吸=cm水△t=4.2×103J/(kg•℃)×4×105kg×(100℃﹣20℃)=1.344×1011J;
    (3)煤炉加热水的热效率:
    η==×100%≈36%。

    相关试卷

    2023-2024学年广西物理九年级第一学期期末学业水平测试模拟试题:

    这是一份2023-2024学年广西物理九年级第一学期期末学业水平测试模拟试题,共23页。试卷主要包含了考生必须保证答题卡的整洁,下列关于电学知识说法正确的是等内容,欢迎下载使用。

    2023-2024学年广西九年级物理第一学期期末复习检测模拟试题:

    这是一份2023-2024学年广西九年级物理第一学期期末复习检测模拟试题,共15页。试卷主要包含了考生必须保证答题卡的整洁等内容,欢迎下载使用。

    2023-2024学年广西九年级物理第一学期期末学业质量监测模拟试题:

    这是一份2023-2024学年广西九年级物理第一学期期末学业质量监测模拟试题,共25页。

    英语朗读宝
    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
