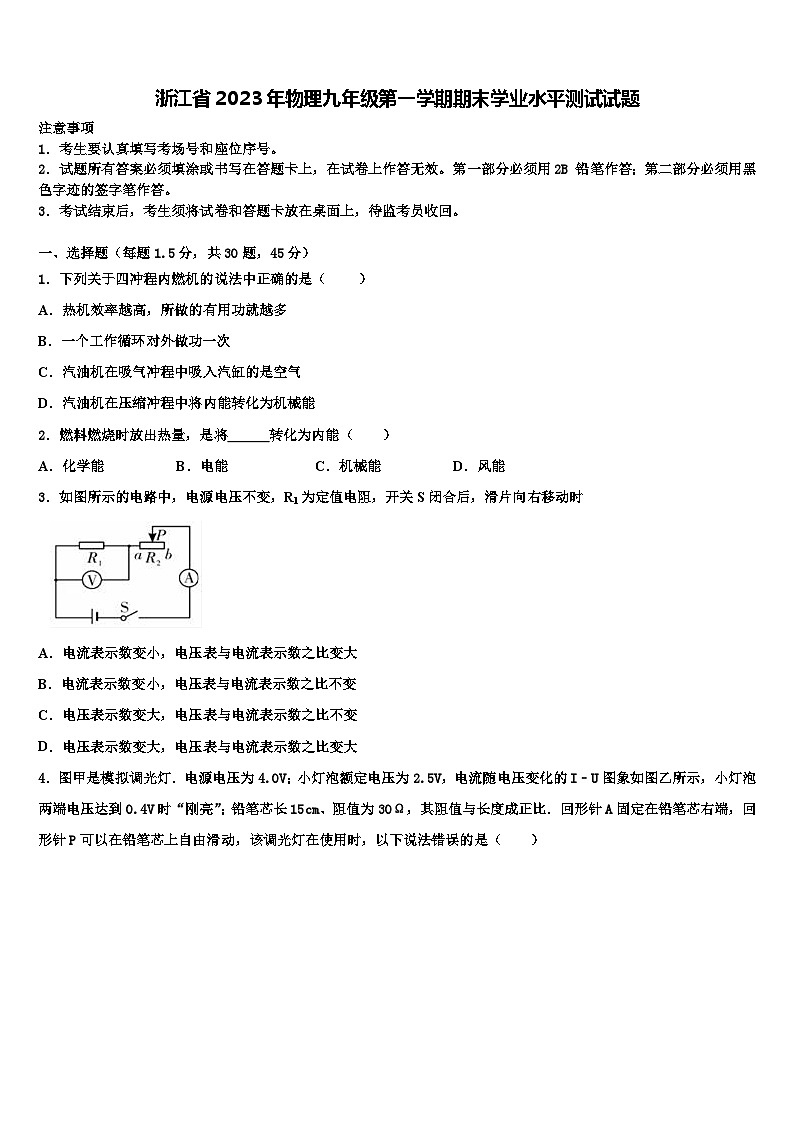

浙江省2023年物理九年级第一学期期末学业水平测试试题

这是一份浙江省2023年物理九年级第一学期期末学业水平测试试题，共27页。试卷主要包含了考生要认真填写考场号和座位序号，图甲是模拟调光灯等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．下列关于四冲程内燃机的说法中正确的是（ ）
A．热机效率越高，所做的有用功就越多
B．一个工作循环对外做功一次
C．汽油机在吸气冲程中吸入汽缸的是空气
D．汽油机在压缩冲程中将内能转化为机械能
2．燃料燃烧时放出热量，是将 转化为内能（ ）
A．化学能B．电能C．机械能D．风能
3．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时

A．电流表示数变小，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电压表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大

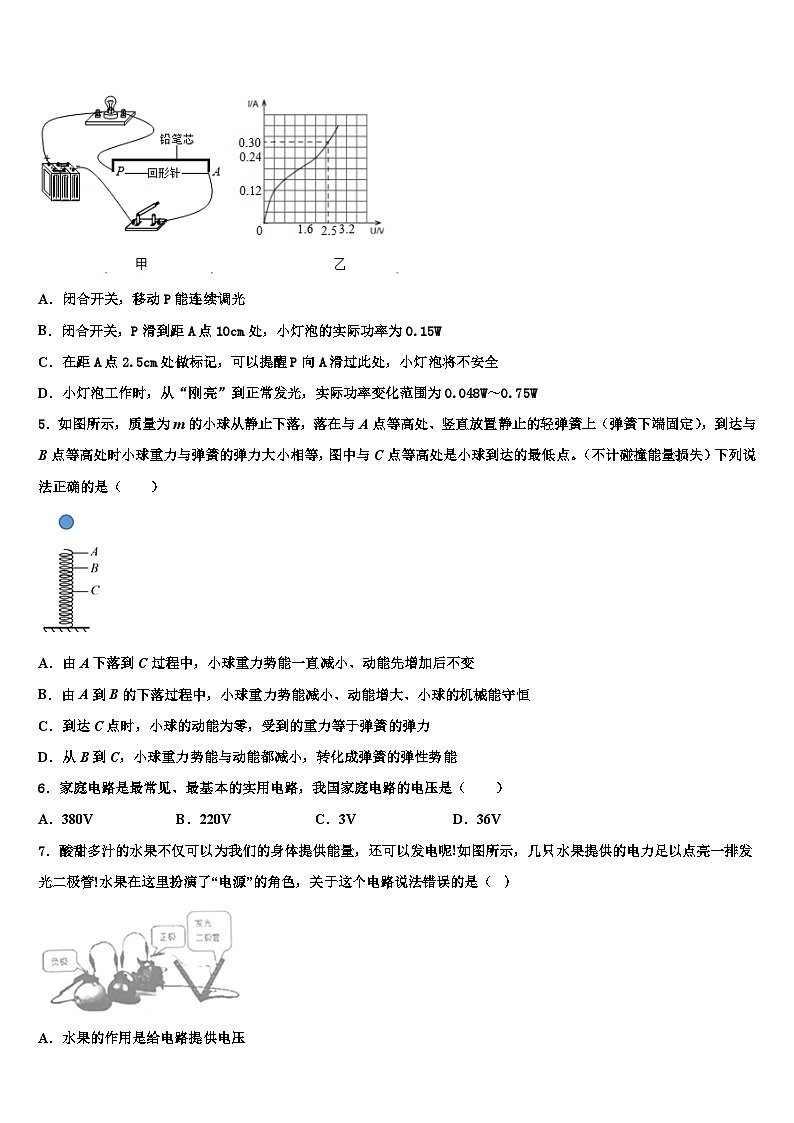

4．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（ ）
A．闭合开关，移动P能连续调光
B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W
5．如图所示，质量为m的小球从静止下落，落在与A点等高处、竖直放置静止的轻弹簧上（弹簧下端固定），到达与B点等高处时小球重力与弹簧的弹力大小相等，图中与C点等高处是小球到达的最低点。（不计碰撞能量损失）下列说法正确的是（ ）
A．由A下落到C过程中，小球重力势能一直减小、动能先增加后不变
B．由A到B的下落过程中，小球重力势能减小、动能增大、小球的机械能守恒
C．到达C点时，小球的动能为零，受到的重力等于弹簧的弹力
D．从B到C，小球重力势能与动能都减小，转化成弹簧的弹性势能
6．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是（ ）
A．380VB．220VC．3VD．36V
7．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管!水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（ ）
A．水果的作用是给电路提供电压
B．此时电路中有电荷在发生定向移动
C．水果中储存的是电能
D．把水果串联起来可以提高电压

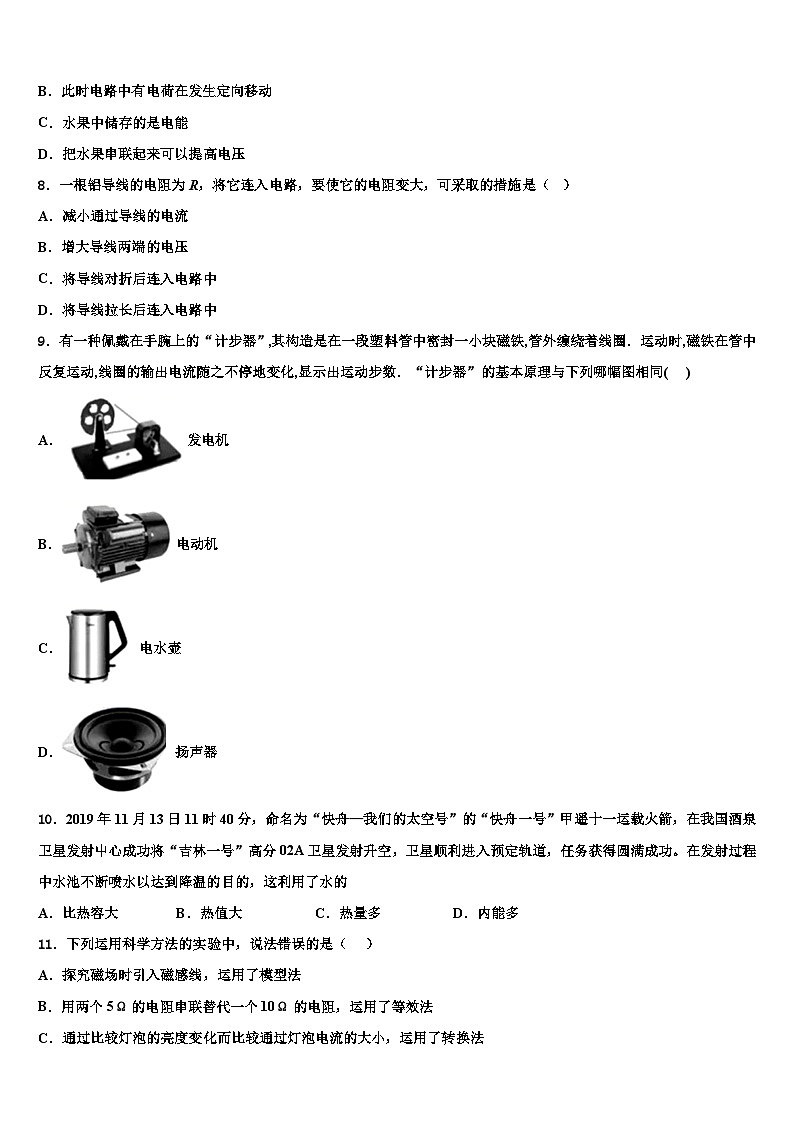

8．一根铝导线的电阻为R，将它连入电路，要使它的电阻变大，可采取的措施是（ ）
A．减小通过导线的电流
B．增大导线两端的电压
C．将导线对折后连入电路中
D．将导线拉长后连入电路中
9．有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈．运动时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数．“计步器”的基本原理与下列哪幅图相同( )
A．发电机
B．电动机
C．电水壶
D．扬声器
10．2019年11月13日11时40分，命名为“快舟—我们的太空号”的“快舟一号”甲遥十一运载火箭，在我国酒泉卫星发射屮心成功将“吉林一号”高分02A卫星发射升空，卫星顺利进入预定轨道，任务获得圆满成功。在发射过程中水池不断喷水以达到降温的目的，这利用了水的
A．比热容大B．热值大C．热量多D．内能多
11．下列运用科学方法的实验中，说法错误的是（ ）
A．探究磁场时引入磁感线，运用了模型法
B．用两个5Ω的电阻串联替代一个10Ω的电阻，运用了等效法
C．通过比较灯泡的亮度变化而比较通过灯泡电流的大小，运用了转换法
D．由电生磁联想到磁能否生电，运用了类比法
12．如图所示，用导线把电池、LED灯和一段粗细均匀的干木棍连接起来，闭合开关。向干木棍上逐渐滴一些自来水，在这一过程中（ ）
A．湿木棍中的自由电子向左定向移动
B．滴自来水的过程中，木棍电阻变大
C．LED灯的亮度逐渐变亮
D．LED灯的电阻逐渐变大
13．为监测教室环境中 PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路 图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随 PM2.5 浓度增大而减小）．现要求 PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是
A．B．
C．D．
14．下列有关生活用电常识，做法不可行的是（ ）
A．尽量减小电视机待机时间
B．离开教室后应及时关掉电灯
C．长期不使用的电视机应适当地通通电
D．当有人触电时应迅速用手把他拉到安全的地方
15．.经常下厨的小关发现，同时用相同的煤和燃气灶加热质量相等、初温相同的水和食用油，油的温度总是升高得快些．这是因为
A．水的比热容小，吸热后温度升高得慢
B．油的比热容小，吸热后温度升高得快
C．在相同的时间内，水吸收的热量较多
D．在相同的时间内，油吸收的热量较多
16．如图所示的电路中，电源电压恒定不变，当开关S闭合时
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
17．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（ ）
A．灯泡L2灯丝断了
B．滑动变阻器短路了
C．灯泡L2短路了
D．滑动变阻器接触不良
18．对于如图情境中热学知识的总结，下列说法正确的是（ ）

A．热机利用机械能转化成内能来工作
B．海边昼夜温差小是因为水的比热容小
C．小孩从滑梯下滑时臀部发热，小孩的机械能转化为内能
D．试管内水蒸气将木塞冲出，水蒸气温度升高，其内能增加
19．如图所示的电路中，电源电压保持不变，现将一个电压表V接入电路的AB或CD两点间。开关S闭合后，在滑动变阻器R2滑片P向左移动的过程中，下列数值基本不变的是（ ）
A．若V接在AB上，V的示数
B．若V接在CD上，V的示数
C．若V接在AB上，V示数与A示数的比值
D．若V接在CD上，V示数与A示数的比值
20．各种电器中广泛运用了磁，首先揭示电与磁之间联系的是丹麦物理学家（ ）
A．焦耳B．奥斯特
C．安培D．法拉第
21．下列用电器主要利用电流热效应工作的是
A．电饭煲
B．电视机
C．洗衣机
D．油烟机
22．如图甲所示电路，电源两端电压保持不变，为定值电阻，为滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法正确的是（ ）
A．电源两端电压为
B．滑动变阻器的最大阻值为
C．滑动变阻器滑片由一端移到另一端的过程中，电路总功率的最大值为
D．滑动变阻器滑片由一端移到另一端的过程中，电阻消耗电功率最大值与最小值之差为
23．将两个导体接入同一电路中，现测得通过两个导体的电流相等，则这两个导体在电路中的连接方式（ ）
A．一定是并联B．一定是串联
C．有可能是并联，也有可能是串联D．以上都不正确
24．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是6-20Ω
B．当S闭合，S1、S2都断开时，电路消耗的最大功率是3W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
25．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（ ）
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
26．汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是
A．钻木取火
B．金属勺放在热汤中
C．食品放入冰箱内
D．物体放在取暖器旁
27．某校正在组织全体师生举行升旗仪式，五星红旗在庄严的国歌声中冉冉升起。下列说法中正确的是（ ）
A．师生听到的国歌声主要是通过空气传来的
B．通过音响播放国歌，是为了提高声音的音调
C．五星红旗呈红色，是因为它吸收了太阳光中的红色光
D．全体师生都能看到五星红旗，是因为光发生了镜面反射
28．如图所示的电路中，电源电压恒定，为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )
A．电压表示数随电流表示数变化图像
B．电流表示数随变阻器变化图像
C．变阻器的功率和定值电阻的功率的比值Q随变阻器电阻R的变化
图像
D．电流表示数变化量△I随电压表示数变化量△U的变化图像
29．下列说法正确的是（ ）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电源，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
30．如图用同一滑轮组分别将两个不同的物体A和B匀速提升相同的高度，不计绳重和摩擦的影响，提升A的过程滑轮组的机械效率较大，则下列判断正确的是①A物体比B物体轻 ②提升A的拉力较大 ③提升A所做的额外功较少 ④提升A做的有用功较多
A．只有①③B．只有②④
C．只有②③D．只有①④
二、填空题（每空1分，共10题，20分）
31．一头耕牛，1h做的功是1260000J，牛做功的功率是_______W，如果改用功率为3kW的手扶拖拉机来耕这块地，只要_______min就能完成。
32．定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，则定值电阻R的阻值为______Ω．如图乙所示的电路中，闭合开关S，电流表的示数为0.4A，此时小灯泡L消耗的电功率是_____W．
33．一金属块所受的重力为53.9牛，用弹簧测力计吊着金属块并把它浸没在水里，这时弹簧测力计的示数为44.1 牛。该金属块受到水对它的浮力为_________牛，金属块的体积为_________米3，金属块的密度为_________ 千克/米3。
34．在如图所示的电路中，电源电压保持不变．闭合电键S，将滑动变阻器的滑片P向右移动，电压表V2 的示数将________，电压表V1与V2示数的差值_____，电压表V2与电流表A示数的比值____ （均选填“变大”、“变小”或“不变”）．
35．根据图中标出的电流方向，可以判断出电磁铁的B端是_____极（选填“N”或“S”）。
36．篮球从高处静止落下是_______能转化为动能，撞地面时发生了弹性形变又是_______能转化为弹性势能，最后又弹起来，弹性形变恢复是_________能转化为动能。
37．如图是小许家中关于家庭电路的几个器件：
（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；
（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；
（3）如图（3）所示是测电笔的结构示意图。其中属于绝缘体的是_________，当测电笔插入电源插座时氖管发光，则该插孔接的是________线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是________ （插座/插头/开关/灯头）处有短路。
38．将阻值分别为10Ω和30Ω的甲、乙两电阻串联后接在电源上，相同时间内，甲、乙两电阻产生的热量之比为_________；若将甲、乙两电阻并联后接在电源上，相同时间内，电流通过甲、乙两电阻做功之比为_________。
39．如图所示变阻器是靠改变接入电路中电阻线的______________来改变电路中的电阻，滑动变阻器上标有“50Ω 1.5A”的字样，其中1.5A 表示的意思是__________。
40．如图所示，取一张白纸，把干燥的花岗石、火药包起来，就做成一只简易的摔炮。只要稍用力将它摔向地面，甩炮就可以爆响。甩炮与地面发生碰撞时，通过______的方式，使它的内能_____（选填“增大”或“减小”）．火药爆炸时产生的气体膨胀对外做功后，自身的内能_____，温度_____。
三、实验题（每空1分，共2题，15分）
41．某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是__________．在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是___________．
42．在“探究导体中电流跟电阻的关系”的实验中，实验器材有学生电源（4 V不变），电流表（0~0.6 A）、电压表、定值电阻三只（5 Ω、10 Ω、20 Ω各一只），滑动变阻器M、N的规格分别为：“10 Ω 2 A”、“20 Ω 1 A”，开关、导线若干。
(1)请你用笔画线代替导线，将图中的实物电路连接完整，要求滑片P向B端移动时电路中电流变大。
（__________）
注意：连接电路的过程中开关应始终________；
(2)实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器的阻值，要控制________保持不变；
(3)某次实验中，闭合开关时，电流表示数几乎为零，电压表示数为4 V，调节滑动变阻器的阻值，两电表示数均无明显变化，电路故障原因可能是________；
(4)排除故障后，更换不同定值电阻进行实验，记录实验数据如表：
分析表中数据可得到的结论是：____；由数据可知应选择滑动变阻器_____；（填“M”或者“N”）
(5)为使三个电阻都进行实验，则电阻R的控制电压的范围是________V。
四、计算题（每题10分，共2题，20分）
43．用酒精灯给烧杯中的水加热，烧杯中盛有20℃、质量为100g的水，在标准大气压下加热至沸腾，需完全燃烧3g酒精。[水的比热容为4.2×10³J/（kg• ℃），酒精的热值为3.0×107J/kg]
求：(1)水吸收的热量。
(2)此过程中酒精灯烧水的热效率。
44．如图所示，电源电压不变，只闭合开关S1，电流表示数为0.3A， S1、S2都闭合，电流表示数为1.5A，已知R1＝40Ω，求：
（1）电源电压U是多少？
（2）R2的阻值是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．热机效率越高，只能说明有用功在总功中的比例多。不能说明有用功多，故A项错误；
B．四冲程内燃机一个工作循环四个冲程，对外做功一次。故B项正确；
C．汽油机在吸气冲程中吸入汽缸的是空气和汽油的混合物。故C项错误；
D．汽油机在压缩冲程中将机械能转化为内能。故D项错误。
故选B。
2、A
【详解】燃料燃烧时放出热量，是将燃料的化学能转化为内能。
故选A。
3、B
【解析】由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，
当滑片向右移动时，接入电路的电阻变大，电路的总电阻变大，
根据I＝可知，电路中的电流变小，即电流表的示数变小；
根据U＝IR可知，R1两端的电压变小，即电压表的示数变小；
根据R1＝可知，电压表与电流表示数之比不变。
故选：B。
4、B
【解析】（1）当铅笔芯电阻全部接入电路中时，根据串联电路的特点和欧姆定律表示出电源的电压，根据图象读出符合要求的电流和电压，然后判断灯泡是否能发光，然后判断移动P时能否连续调光；
（2）铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比，据此求出P滑到距A点10cm处和P滑到距A点2.5cm处接入电路中的电阻，根据串联电路的特点和欧姆定律表示出电源的电压，根据图乙读出符合要求的电流和电压，根据求出小灯泡的实际功率，灯泡两端的电压大于额定电压下时将不会安全；
（3）根据求出小灯泡“刚亮”和正常发光时的功率，然后得出小灯泡工作时，从“刚亮”到正常发光时的实际功率变化范围．
【详解】A、当铅笔芯电阻全部接入电路中时，因串联电路中总电压等于各分电压之和，其各处的电流相等，由可知，电源的电压：，即，
由图乙可知，灯泡两端的电压UL=0.4V，通过灯泡的电流IL=0.12A，即电阻全部接入电路中时小灯泡两端电压达到0.4V“刚亮”，所以，闭合开关，移动P能连续调光，故A正确，不符合题意；
B、因铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比，所以P滑到距A点10cm处，接入电路中的电阻：，
则电源的电压：，即，
由图象可知，此时灯泡两端的电压UL′=0.8V，通过灯泡的电流IL′=0.16A，则此时小灯泡的实际功率：，故B错误，符合题意；
C．P滑到距A点2.5cm处，接入电路中的电阻：，
则电源的电压：，即，
由图象可知，灯泡两端的电压UL″=2.5V，通过灯泡的电流IL′=0.3A，此时灯泡正常发光，所以，在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡两端的电压超过额定电压将不安全，故C正确，不符合题意；
D．小灯泡“刚亮”时的实际功率：，
小灯泡正常发光时的实际功率：，
所以，小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W，故D正确，不符合题意．
故选B．
5、D
【详解】ABD．下落过程中，高度减小，小球重力势能减小；在OA段，小球的重力势能转化为动能，动能先增大；在AB段，向下的重力大于向上的弹力，合力向下，小球做加速运动，动能逐渐增大，同时弹簧的弹性势能增加； 在BC段，向上的弹力大于向下的重力，合力向上，小球做减速运动，动能逐渐减小，同时弹簧的弹性势能增加； 综上所述，下落过程中小球的动能先增大后减小，到达B点时，小球动能最大；故D正确，AB错误；
C．到达C点时，小球的动能为零；由于在B点时重力等于弹力，C点的弹性形变程度大于B点的形变程度，所以C点的弹力大于B点的弹力，即C点的弹力大于小球的重力，故C错误。
故选D。
6、B
【详解】我国家庭电路的电压为220V、动力电压为380V、对人体的安全电压不高于36V，两节新干电池的电压是3V；故ACD不符合题意，B符合题意。
故选B。
7、C
【解析】电源是为电路提供电压的装置；由题意知道，水果是电源，为用电器即发光二极管提供了电压，故A正确；电荷的定向移动形成电流，由题意知道闭合的电路中有电流，所以此时电路中有电荷在发生定向移动，故B正确；由题意知，水果是电源，储存的是化学能，对外供电的过程中，将化学能转化为电能，故C错误；将多个水果电池串联起来，得到的电压是每个电池的电压之和，可以提高电压，故D正确，故选C．
点睛：本题借助水果电池考查的是电源及能量的转化和串并联电路的特点，知识点较多，属于中等题
8、D
【详解】电阻是导体的一种性质，其大小与其材料、长度、横截面积有关，与通过导体的电流及两端的电压无关，铝导线材料确定，则要使其电阻变大可将其拉长，增大长度同时减小横截面积，故选D。
9、A
【详解】由题意知计步器的原理是导体切割磁感线产生感应电流计步，是电磁感应现象．
A.发电机的基本原理是电磁感应现象，故A正确；
B.电动机的基本原理是电流的磁效应，故B错误；
C.电水壶是利用了电流的热效应进行加热的，故C错误；
D.扬声器基本原理是电流的磁效应，故D错误．
10、A
【详解】水的比热容较大，与其它物质相比，升高相同的温度，吸收的热量较多，所以在发射过程中水池不断喷水以达到降温的目的，故选A。
11、D
【详解】A．磁场是真实存在的，但是看不见摸不着，所以引入磁感线来研究磁场，运用了模型法，故正确，不符合题意；
B．用两个5Ω电阻串联相当于一个10Ω的电阻，运用了等效法，故B正确，不符合题意；
C．通过比较灯泡的亮度变化来比较通过灯泡电流的大小，灯泡越亮说明通灯泡的电流越大，运用了转换法，故C正确，不符合题意；
D．由电可以生磁联想到磁能否生电，运用了逆向思考法，故D错误，符合题意。
12、C
【详解】A．湿木棍中的电流方向是从右向左的，所以带负电的自由电子定向移动的方向是从左向右移动，故A不符合题意；
B．影响电阻的大小因素有：导体材料、长度、横截面积和温度，因此滴自来水的过程中，温度降低，木棍电阻变小，故B不符合题意；
C．滴自来水的过程中，木棍电阻变小，电路中电流变大，LED灯的亮度逐渐变亮，故C符合题意；
D．LED灯是发光二极管，属于半导体材料，因此 LED灯发热后电阻会变小，D不符合题意。
故选C。
13、C
【解析】A．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测电源的电压，因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故A不符合题意；
B．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测气敏电阻R2的电压，当PM2.5浓度越大时，气敏电阻R2的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由可知，R1两端的电压增大，因串联电路中总电压等于各分电压之和，所以R2两端的电压减小，即电压表的示数减小，故B不符合题意；
C．由电路图知，两电阻并联，电流表测通过气敏电阻R2的电流；由并联电路的电压特点可知，两电阻两端的电压与电源电压相等且保持不变，当PM2.5浓度越大时，气敏电阻R2的阻值减小，由可知，通过R2的电流变大，即电流表示数变大，故C符合题意；
D．由电路图知，两电阻并联，电流表测通过R1的电流，并联电路中各支路间互不影响，所以R2的阻值变化不影响通过R1的电流，即电流表的示数不变，故D不符合题意．
故选C．
【点睛】
本题考查了串联和并联电路的特点以及欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．
14、D
【解析】安全用电的原则：不接触低压带电体；不靠近高压带电体．根据生活用电常识分析哪种做法不可行．
【详解】A、待机状态会消耗电能，故尽量减小电视机待机时间，故A可行，不符合题意；
B、离开教室时要随手关灯和电风扇，可以节约电能，养成节能的习惯，故B可行，不符合题意；
C、长期不使用的电视机应适当地通通电，利用电热驱潮，故C可行，不符合题意；
D、发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故D不可行，符合题意．
故选D．
15、B
【详解】用相同的燃气灶加热，相同时间内水和食用油吸收的热量相同，故CD错误；
质量相等、初温相同的水和食用油，相同时间内吸收的热量相同，因为水的比热容大于食用油的比热容，根据Q=cm△t知，油的温度升高得快些，故A错误、B正确．
16、C
【详解】电源电压恒定不变，当电键K闭合时，电阻R与灯泡L并联，灯泡两端的电压不变，所以通过的电流也不变；电流表的示数不变；灯泡亮度不变；电源电压不变，所以电压表的示数也不变．
故选C．
17、C
【详解】分析实物图，看出灯泡L1和L2是串联连接，闭合开关，观察发现灯泡L1亮，说明电路不是断路，AD错误；L2不亮有可能是L2这里发生了短路故障，正确选C．
18、C
【详解】A．热机在工作时，内能转化为机械能；故A错误；
B．水的比热容大，同样受冷或受热时温度变化小，所以海边昼夜温差小，故B错误；
C．在滑梯上下滑时，摩擦生热，机械能转化成内能，是通过做功增加了物体的内能，故C正确；
D．水蒸气将木塞冲出，气体膨胀对外做功，内能减小，温度降低，故D错误。
故选C。
19、C
【详解】由电路图可知，R1与R2串联，电流表A测电路中的电流；
AB．开关S闭合后，在向左移动滑动变阻器R2滑片P的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，则电压表并联在AB或CD两端时，其示数均发生变化，故AB不符合题意；
C．若V接在AB上，由R=可知，电压表V示数与电流表A示数的比值等于R1的阻值，其比值不变，故C符合题意；
D．若V接在CD上，电压表V示数与电流表A示数的比值等于R2的阻值，其比值变小，故D不符合题意。
20、B
【解析】丹麦物理学家奥斯特首先发现了电流周围存在着磁场，第一个揭示了电和磁之间的联系，故选B。
21、A
【解析】A．电饭煲工作时，将电能转化为内能，加热食物，是利用电流的热效应工作的，故A符合题意；
B．电视机工作时，主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故B不符合题意；
C．D．洗衣机和油烟机工作时，主要是把电能转化为机械能，不是利用电流的热效应工作的，故CD不符合题意。
22、C
【详解】A、由图可知，两电阻串联，电压表测Rp两端的电压，电流表测电路中的电流．
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，电路消耗的功率最大，
由图乙可知I最大=0.6A，
由可得，电源电压；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，
由图乙可知，I最小=0.1A，Up=5V，
根据串联电路电压特点和欧姆定律可知：
电源电压；
由于电源电压不变，则，
所以，；
则电源电压；故A错误；
B、由可得，滑动变阻器的最大电阻：
；故B错误；
C、电路消耗的最大功率：
，故C正确．
D、电路消耗的最大功率即为R0消耗的最大功率，
最小值为：，
则电阻消耗电功率最大值与最小值之差为：；故D错误．
故选C．
【点睛】
此题目很有代表性，关键是根据电源电压不变，利用乙图中两次的电流列出关于电源电压的关键式，可求出R0的阻值和电源电压，再利用欧姆定律和电功率的公式进行解题．
23、C
【详解】两个导体串联时，由串联电路电流的规律可知通过这两个导体的电流相等；两个导体并联时，如果它们的电阻相等，由I=可知通过它们的电流也会相等，因此这两个电阻可能是串联，也可能是并联。
故选C。
24、C
【详解】A．S闭合，S1、S2都断开，滑动变阻器与灯泡串联。由可得，小灯泡的电阻为：
；
由P=UI可得小灯泡正常发光时的电流：
；
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：
；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A正确，不符合题意；
B．S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：
；
电路消耗最大功率：
P最大=UI最大=6V×0.5A=3W；
故B正确，不符合题意；
C．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
；
当滑动变阻器的阻值最大时，此支路上的电流最小，则：
；
则干路上的电流：
I最小=I1+I2=0.2A+0.3A=0.5A；
电路消耗的总功率最小值：
P最小=UI最小=6V×0.5A=3W，
故C不正确，符合题意；
D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：
；
滑动变阻器与R0并联，则：
，
即：
，
解得R滑=15Ω．故D正确，不符合题意。
25、B
【详解】A．电炉丝需要将电能转化为内能，电阻为零无法将电能转化为内能，A不合题意；
B．用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B符合题意；
C．变阻器的电阻丝的电阻较大，通过滑片位置的改变调节连入电阻的大小，若电阻为零，它就不能改变阻值了，C不符合题意；
D．白炽灯利用的是电流的热效应，电阻为零无法将电能转化为内能，就不能发光，D不符合题意。
故选B。
26、A
【详解】汽车紧急刹车时，轮胎与地面摩擦，克服摩擦做功，轮胎温度急剧升高，内能增大，是通过做功的方式改变内能的；
A. 钻木取火是克服摩擦做功，属于做功改变物体的内能，故A项与题意相符；
B. 金属勺放在热汤中，金属勺吸收热量，是通过热传递改变内能，故B项与题意不相符；
C. 食品放入冰箱内，食品放出热量，属于热传递改变内能，故C与题意不相符；
D. 物体放在取暖器旁边，会吸收热量，属于热传递改变内能，故D项与题意不相符．
27、A
【详解】A．国歌主要是通过空气传播的，故A项正确；
B．通过音响播放国歌，是为了增大声音的响度，故B项不符合题意；
C．五星红旗呈红色，是因为它反射了太阳光中的红色光，故C项不符合题意；
D．全体师生都能看到五星红旗，是因为光发生了漫反射，故D项不符合题意。
28、B
【详解】A．从图中可以看到，定值电阻R和滑动变阻器串联接在电路中，在移动滑动变阻器滑片过程中，设电流表的示数是，电压表的示数是，电源电压的大小是，由题意可以得到
化简可得到
和大小不变，可知电压与是一次函数关系，A正确，不合题意；
B．设电流表的示数是，滑动变阻器的电阻大小是，电源电压的大小是，由欧姆定律可以得到
变换可得
从这条式子可以看到，随着滑动变阻器的电阻的增大，电流表的示数变小，电流减小得越来越慢，这个图像不对，B错误，符合题意；
C．由题意可知，变阻器的功率是，定值电阻的功率是，那么变阻器的功率和定值电阻的功率的比值是
从这条式子可以看到，Q与 R成正比，那么它的关系图像是一条过原点的直线，C正确，不合题意；
D．设滑动变阻器接入电路中的阻值在变小，从变小到，那么电流表示数变化量是
同样可以知道电压表示数变化量是
即
从这条式子可以知道，电流表示数变化量△I随电压表示数变化量△U的变化图像是一条过原点的直线，D正确，不合题意。
29、A
【详解】A．并联电路两端电压相等；故A正确；
B．使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；
C．电路两端接上电源后，若果不闭合开关使电路构成通路，电路中就不会有电流；故C错误；
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误．
故选A。
30、B
【详解】由题知，提起两物体所用的滑轮组相同，将物体提升相同的高度，不计绳重和摩擦，克服动滑轮重力所做的功是额外功，由W额=G动h知，提升A和B所做额外功相同，不计绳重与摩擦的影响，滑轮组的机械效率：η==，额外功相同，提升A物体时滑轮组的机械效率较大，所以提升A物体所做的有用功较大，由于提升物体高度一样，所以A物体较重，提升A物体用的拉力较大，故ACD错误，B正确．
二、填空题（每空1分，共10题，20分）
31、350 7
【详解】[1]由 知道，牛做功的功率
[2]由 知道，手扶拖拉机来耕这块地所用的时间
32、5 1
【详解】由图甲可知：当定值电阻R两端的电压为3V时，电流是0.6A，
定值电阻R的阻值：R===5Ω，
由乙图可知，R与L串联，电流表测电路中的电流，
∵串联电路中各处的电流相等，
∴由图甲可知，此时灯泡两端的电压UL=2.5V，
此时灯泡消耗的电功率PL=ULI′=2.5V×0.4A=1W，
33、9.8 1.0×10-3 5.5×103
【详解】[1]由称重法得：
F浮=G-F=53.9N-44.1N=9.8N
[2]由阿基米德原理F浮=ρ水gV排 ，得：
，
[3]因为用弹簧秤吊着金属块并把它浸没在水里，则排开水的体积为：
V物=V排= 1.0×10-3m3，
可得：
。
34、变小 变大 不变
【详解】分析电路图，闭合电键S，电阻R1和滑动变阻器R2串联，电压表V1测量电源电压，电压表V2测量R1两端的电压，电流表测量电路中的电流，滑动变阻器的滑片P向右移动，R2接入电路的电阻变大，总电阻变大．电源电压不变，电压表V1示数不变，由可知通过电路的电流变小，故电流表的示数变小，根据U=IR可知R1两端的电压变小，即电压表V2 的示数变小，电压表V1与V2示数的差值变大，根据可知电压表V2与电流表A示数的比值等于R1的阻值，R1的阻值不变，所以电压表V2与电流表A示数的比值不变．
35、S
【解析】电流从螺线管的左端流入，右端流出，根据螺线管的线圈绕向，用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极，即可确定螺线管的A端为N极，B端为S极。
36、重力势 动 弹性势
【详解】[1]篮球从高处静止落下，质量不变，高度降低，重力势能减小，同时速度增加，动能增加，重力势能转化为动能；
[2]撞地面时发生了弹性形变，弹性势能增加，动能减小，动能转化为弹性势能；
[3]篮球弹起弹性形变恢复，弹性势能减小，速度变大，动能增大，弹性势能转化为动能。
37、643.4 8800 乙 甲 小于 塑料外壳 火 灯头
【解析】(1)[1][2]从图1可以看到，该电能表的示数为643.4kW·h；由表上铭牌可知，电路中的电流最大只能是40A，电路电压是220V，则他家同时使用的用电器的功率最多只能为
；
(2)[3]从图2可以看到，甲灯的电功率小于乙灯的，根据可知，甲灯的电阻大于乙灯的电阻，而两灯泡的灯丝材料相同，长度也相同，甲灯的电阻大，那么甲灯灯丝横截面积较小，即灯丝较粗的是乙灯；
[4]若将它们串联接在220V电源上，串联电路电流处处相等，而甲灯的电阻较大，根据可知，甲灯的功率较大，则甲灯较亮；
[5]把它们串联后，电路的总电阻是大于甲灯的电阻的，根据可知，电压都是220V，电路的总功率是小于甲灯的功率，即它们的总功率小于25W；
(3)[6]从图3可以看到，测电笔的构造中，只有塑料外壳不容易导电，它是绝缘体；
[7]根据测电笔的使用方法可知，当测电笔插入电源插座时氖管发光，则该插孔接的是火线；
[8]假如插座、插头有短路现象，那么在没闭合台灯开关之前，保险丝就已经熔断了，所以不会是插座、插头短路；假如是开关短路，台灯是有电阻的，那么即使开关闭合，保险丝也不会熔断，所以不会是开关短路；假如是灯头短路，那么闭合开关后，电路中电流很大，保险丝会熔断，这符合题意。综上所述，可能是灯头处发生短路。
38、1:3 3:1
【详解】[1]两电阻串联在电路中，通过两电阻的电流相等，相同时间内，甲、乙两电阻产生的热量之比
；
[2]两电阻并联在电路中，两电阻两端的电压相等，相同时间内，电流通过甲、乙两电阻做功之比
。
39、长度 允许通过的最大电流是1.5A
【详解】[1]滑动变阻器是靠改变接入电路中电阻线的长度来改变电路中的电阻，从而改变电路中的电流；
[2]滑动变阻器铭牌上标有“50Ω 1.5A”字样，表示了变阻器的最大阻值为50Ω，允许通过的最大电流是1.5A。
40、做功 增大 减小 降低
【分析】根据做功和热传递改变物体内能的区别分析即可；
【详解】[1][2]甩炮摔在地面时，与地面碰撞，受到力的作用，是通过做功的方式使它的内能增大；
[3][4]火药爆炸时产生的气体膨胀对外做功后，会使自身内能减小，温度降低。
三、实验题（每空1分，共2题，15分）
41、保护电路 电阻 改变定值电阻两端的电压
【详解】实验开始时，滑动变阻器在该实验中的作用是：保护电路；
探究导体中的电流与导体两端电压的关系时，应保持电阻阻值不变，改变电阻两端电压与通过电阻的电流，改变电阻两端电压；
在探究通过导体的电流与导体电阻关系时，应改变电阻两端电压与通过电阻的电流，测出多组实验数据，进行多次测量求平均值，减小实验误差，在该实验中滑动变阻器的作用是改变定值电阻两端电压和电路电流，从而达到多次测量的目的．
42、 断开 导体R两端的电压 电阻R断路 当电压一定时，电流和电阻成反比 N 2~3
【分析】(1)使滑动变阻器与定值电阻串联，滑片P向B端移动时电路中电流变大，说明滑动变阻器接入电路的阻值减小，故将B接线柱接入电路；在连接电路过程中，为保护电路，开关要处于断开状态。
(2)要探究电流与电阻的关系，运用控制变量法。
(3)无论怎样移动滑动变阻器的滑片，电流表的示数为零，说明电路出现断路，并且断路在电压表两接线柱之间。
(4)研究电流跟电阻关系时，控制电压不变，分析电流和电阻的变化关系得出结论；根据表格中数据，用公式计算出导体两端的电压；根据串分压的知识，当定值电阻的阻值最大时，所需的滑动变阻器的阻值也最大，结合欧姆定律的知识计算得出。
(5)根据电流表量程确定电路中的最大电流，根据欧姆定律求电路中的最小电阻和定值电阻的电压；根据串联电路电压的规律和分压原理确定当最大电阻连入电路时，控制电压表不变的示数。
【详解】(1)[1]将滑动变阻器的B接线柱与定值电阻的右接线柱相连，如下图所示：
[2]连接电路的过程中，为保护电路，开关应处于断开状态。
(2)[3]导体中电流跟电阻和电阻两端电压有关，所以实验中要使用控制变量法，即控制导体R两端的电压保持不变。
(3)[4]闭合开关，无论怎样移动滑片，且电压表始终为4V，电流表示数为零，说明电压表串联在了电路中，电流太小电流表显示不出来，则故障的原因可能是R断路。
(4)[5]研究电流跟电阻之间的关系，电流的变化倍数与电阻变化倍数的倒数相等，故可得结论：在电压一定时，通过导体的电流与导体的电阻成反比。
[6]电压表的示数保持不变，由表格中数据知
根据串分压的知识，当定值电阻的阻值最大为25Ω时，所需滑动变阻器的阻值最大，此时电路中电流为0.08A，则滑动变阻器接入的阻值为
因此选择滑动变阻器N。
(5)[7]由题可知，电流表量程为0~0.6A，故电路中最大电流为0.6A；由可得，电路中的最小电阻，此时定值电阻为R1=5Ω，则定值电阻的最大电压
根据串联电路电压的规律可得
------①，
因为电源电压、电压表示数不变，所以左边为定值，右边也为定值，当取最大的定值电阻R3=20Ω，变阻器连入电路中的电阻最大为R滑=20Ω时，代入①式得：
解得U表=2V，故为了使三个电阻都进行实验，定值电阻两端的控制电压的范围是2∼3V。
四、计算题（每题10分，共2题，20分）
43、 (1)3.36×104J；(2)37.3%
【详解】(1)水的质量为100g，即0.1kg，水吸收的热量为
(2)完全燃烧3g酒精放出的热量为
此过程中酒精灯烧水的热效率
答：(1)水吸收的热量为；(2)此过程中酒精灯烧水的热效率为37.3%。
44、（1）12V；（2）10Ω
【详解】(1)只闭合开关S1时，电路中只有R1，所以电源电压为

答：电源电压为12V。
(2)当S1、S2都闭合时，R1与R2并联，此时流过R2的电流为

R2的阻值为

答：R2的阻值为10Ω。
实验次数
1
2
3
电阻/Ω
5
10
20
电流/A
0.40
0.20
0.10
