浙江省2023-2024学年物理九年级第一学期期末综合测试试题

这是一份浙江省2023-2024学年物理九年级第一学期期末综合测试试题，共25页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的电路中，闭合开关S后电路正常工作。一段时间后发现电流表的示数变成了0A而电压表的示数变大。假定电路中只有一处故障，则故障可能是
A．R1断路
B．R2断路
C．电流表断路
D．电压表断路
2．如图所示的电路中，R1和R2均为定值电阻，电源电压保持不变，闭合开关S1和S2，两电表均有示数。若只断开开关S2，则
A．电流表和电压表的示数都变大
B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大
D．电流表和电压表的示数都变

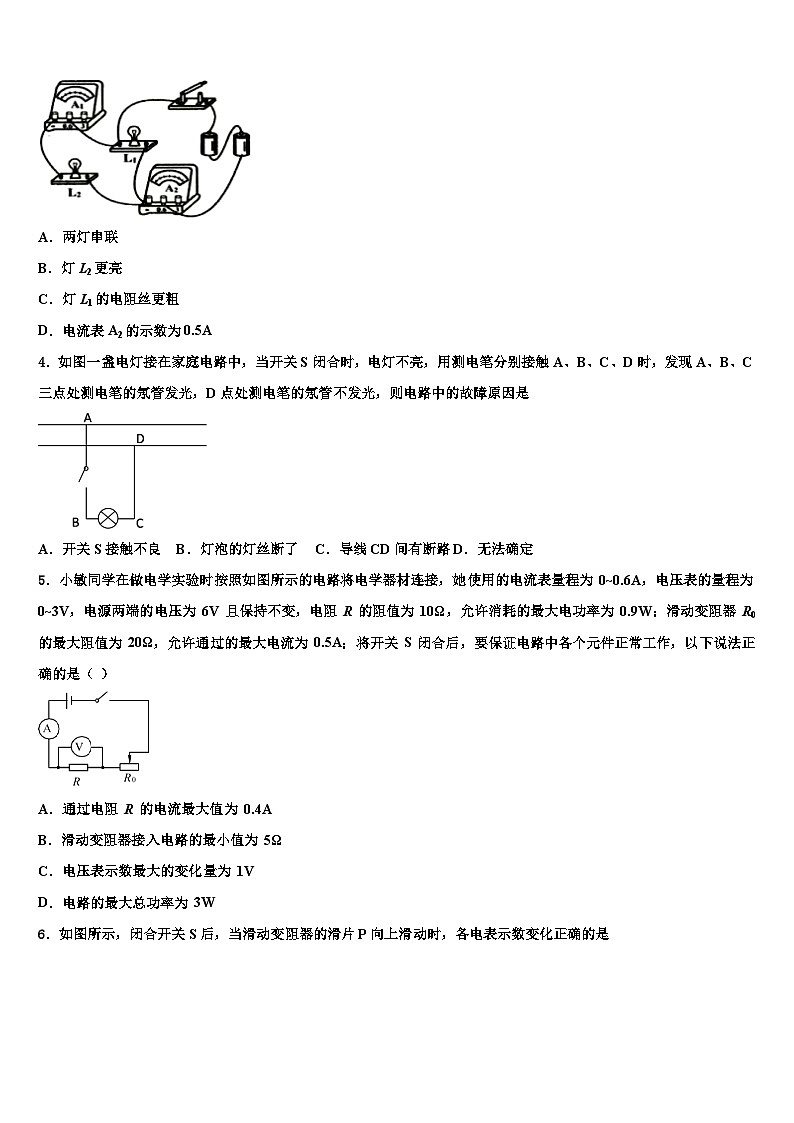

3．如图所示电路的两灯泡L1和L2分别标有“”和“”字样，闭合开关后两灯均发光．假设灯泡的电阻不受温度影啊，下列判断正确的是
A．两灯串联
B．灯L2更亮
C．灯L1的电阻丝更粗
D．电流表A2的示数为0.5A
4．如图一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是
A．开关S接触不良B．灯泡的灯丝断了C．导线CD间有断路D．无法确定
5．小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为 0~0.6A，电压表的量程为 0~3V，电源两端的电压为 6V 且保持不变，电阻 R 的阻值为 10Ω，允许消耗的最大电功率为 0.9W；滑动变阻器 R0 的最大阻值为 20Ω，允许通过的最大电流为 0.5A；将开关 S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻 R 的电流最大值为 0.4A
B．滑动变阻器接入电路的最小值为 5Ω
C．电压表示数最大的变化量为 1V
D．电路的最大总功率为 3W
6．如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是
A．电流表和电压表的示数均变小 B．电流表和电压表的示数均变大
C．电流表示数变大、电压表的示数不变 D．电流表示数变小、电压表的示数不变
7．下列关于温度、热量、比热的说法正确的是
A．物体吸收了热量，温度不一定升高
B．温度越高，物体的比热越大
C．吸收的热量越多，物体的比热越大
D．温度越高，物体具有的热量越多
8．人造地球卫星在大气层外环绕地球运行（不受空气阻力），当它从远地点向近地点运动时（ ）
A．动能减小，势能增大，机械能不变
B．动能减小，势能减小，机械能减小
C．动能增大，势能减小，机械能不变
D．动能增大，势能减小，机械能减小
9． “梁湖碧玉茶”是鄂州市梁子湖的特色农业品牌，曾在“中茶杯”全国名优茶评比中荣获特等奖．下列对于沏茶和品茶过程中情境的解释，正确的是
A．沏茶时，杯内水面上方出现白雾，这是汽化现象
B．沏茶时，玻璃杯的外壁上会出现小水珠，这是液化现象
C．品茶时茶香四溢，这是一种升华现象
D．品茶时茶香四溢，这说明了分子在不停地做无规则运动
10．下列现象中，用物理知识解释正确的是
A．减少废气带走的热量可以提高内燃机的效率
B．吃冰棒感觉凉爽，是因为升华要吸热
C．物体的温度高，是因为它具有较多的热量
D．运载火箭的燃料采用液氢，是因为液氢的比热容大
11．如图所示是探究能量转化的装置，下列说法错误的是（ ）
A．此实验展现了热机中能量转化的过程
B．对水加热过程中是通过热传递使水的内能增大的
C．水蒸气驱动叶轮转动，水蒸气的内能减小了
D．此实验过程中，燃料的化学能直接转化为叶轮的机械能
12．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电表a为电流表，且示数为0.75A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.5A
D．闭合开关S，电路消耗的总功率为2.25W
13．水具有比热容较大的特点，从而被广泛应用，下列现象的原因及其应用实例不是因为水的比热容较大的是（ ）
A．海边的昼夜温差较小
B．夏天在室内地面上洒水降温
C．冬天暖气设备用水供暖
D．用水冷却汽车发动机
14．图甲中，小灯泡的额定电压为6V，将粗细均匀的电阻丝AB（其阻值不随温度变化）通过滑片P连入电源两端电压不变的电路中。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图乙所示。当小灯泡消耗的功率为2.8W时，下列阻值与此时电阻丝AB连入电路的电阻阻值最接近的是
A．1Ω B．3Ω C．5Ω D．6Ω
15．如图所示的电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．电流表和电压表的示数都变大
B．电流表示数变大、电压表示数变小
C．电流表和电压表的示数都变小
D．电流表示数变小、电压表示数变大
16．现有甲、乙两个小灯泡，甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样，忽略温度对灯丝电阻的影响，将甲乙两灯连接在如图所示电路中，两灯均不会烧坏，①、②、③可能是电流表或电压表，下列说法中正确的是( )
A．如果①③是电压表，②是电流表，则甲灯比乙灯亮
B．如果①②是电压表，③是电流表，则乙灯比甲灯亮
C．如果①②是电流表，③是电压表，则甲灯比乙灯亮
D．如果①③是电流表，②是电压表，则甲灯比乙灯亮
17．某灯标有“220V 60W”字样，当灯丝中电流为0.2A时，此灯实际功率（ ）
A．等于60WB．等于220WC．小于60WD．大于60W
18．本学期，我们所使用的课本中出现的科学家以及他们的发现、发明描述不正确的是
A．安培发明安培表（电流表）B．欧姆发现了欧姆定律
C．瓦特改进、完善了蒸汽机D．伏打发明了电池
19．下列关于声现象的说法，正确的是
A．根据音调可以判断是哪位歌手正在唱歌
B．道路旁的隔音板是在人耳处减弱噪声
C．二胡演奏出的优美旋律，是由弦的振动产生的
D．用“B超”查看胎儿的发育情况，利用了声被可以传通能量
20．如图所示电路,电源电压不变,当开关闭合,滑动变阻器的滑片P向右移动时,下列判断正确的是
A．电压表示数变大
B．电流表A1的示数变小
C．灯泡变暗
D．电流表A2的示数变小
21．对于欧姆定律的理解，下列说法中正确的是
A．公式R＝表明：电阻与电压成正比，与电流成反比
B．公式I＝表明：导体两端的电压与通过它的电流成正比
C．对于一个定值电阻，加在它两端的电压与通过它的电流的比值不变
D．由U＝IR可知，导体两端的电压跟导体的电阻成正比
22．下列有关生活用电常识做法不可行的是（ ）
A．离开教室后应及时关掉电灯和电风扇的电源
B．当有人触电时应迅速用手把他拉到安全的地方
C．让长期不使用的家用电器处于电源断开状态
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖
23．有两个电阻R1和R2，R1=9Ω，R2=3Ω，采用下列四种连接方式，分别接到电压为12V的电源上，通电10min，电流做功最少的连接方式是（ ）
A．R1和R2并联B．R1和R2串联C．只接入R1D．只接入R2
24．关于温度、热量、内能，以下说法正确的是
A．对物体加热，物体的温度一定升高
B．热量总是从温度高的物体向温度低的物体传递
C．0℃的冰块，其内能为零
D．50℃的水一定比20℃的水含有的热量多
25．下面四幅电路图中，电流表或电压表使用正确的是（ ）
A．B．C．D．
26．图所示的磁体两极间磁感线的画法正确的是（ ）
A．B．
C．D．
27．一个质量为80g的皮球从10m高处下落了3m，重力对它做的功为（ ）
A．240JB．5.6 JC．2.4JD．8J
28．在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中 a、b、c 三处的电流。为了进一步探究 a、b、c 三处的电流有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量 a、b、c 三处的电流
B．改变开关 S 的位置，再次测量 a、b、c 三处的电流
C．将图中两只灯泡位置对调，再次测量 a、b、c 三处的电流
D．换用不同规格的灯泡，再次测量 a、b、c 三处的电流
29．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
30．如图为一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确的是（ ）
A．环境光照强度增大，电流表示数变小
B．电流表示数变大，说明光照强度增加
C．电压表与电流表示数保持不变
D．将定值电阻R0换成一个小灯泡，环境光照变暗，小灯泡亮度变亮
二、填空题（每空1分，共10题，20分）
31．如图甲所示，轻杆OAB可绕支点O自由转动，B处挂有重物，小明在A处用竖直向上的拉力提住轻杆，OA：AB=1：1，轻杆在水平位置保持平衡。
(1)此杠杆为___________(省力/等臂/费力)杠杆；
(2)若增加物重，轻杆仍在水平位置保持平衡，则拉力的变化量△F与物重的变化量△G之比为△F：△G=__________；
(3)若改变拉力方向，如图乙所示，则拉力将_______(变小/不变/变大)。
32．甲、乙两名工人分别用图所示的A、B两种方式，用相同时间将同样重的两个物体提到高处，滑轮重力小于物体的重力，不计摩擦及绳重。_____工人用力较小；_____所用滑轮的机械效率较大；_____拉力做功的功率较大。
33．如图所示的电路，当开关S闭合后，电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为_______A．
34．LED灯具有节能、环保等特点。如图是额定电压为220V、额定功率为2.2W的LED灯泡。该灯泡的额定电流是_____A．若它每天正常发光5h，一个月（30天）消耗的电能是_____kW•h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为_____W的白炽灯亮度相当。
35．如图是一种“手摇充电式电筒”，握住它上下摇动就能自动充电．从透明外壳可观察到内部有固定线圈；摇动时可感觉到内部有一个物块在来回滑动。据此猜测，这种电筒的制造原理是______________，其中那个滑动的物块是_________________。
36．如图，是四冲程汽油机的_____冲程。在_____冲程中，缸内气体的内能转化为机械能。
37．一头耕牛，1h做的功是1260000J，牛做功的功率是_______W，如果改用功率为3kW的手扶拖拉机来耕这块地，只要_______min就能完成。
38．在农网改造前，某同学家离变电站较远，当他将一个标有“220 V 25 W”的灯泡的开关闭合后，发现灯泡亮度不够，被戏称为“南瓜花”，形成“南瓜花”的主要原因是由于他家的灯泡工作时的实际电压 ____ 220 V，实际功率____25 W。（填“大于”或“小于”）
39．我国供生产和生活用的交流电，频率是_____Hz。
40．如图甲是用水来冷却热牛奶的示意图．这是用_______的方法改变物体内能的．图乙是记录牛奶、水的温度随时间变化的图像，图中曲线I表示的是______的温度随时间变化的情况，图中A点的物理意义是______________________．
三、实验题（每空1分，共2题，15分）
41．小亮同学在探究“电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示的实验装置。
（1）盒内封闭一定量的空气的优点是空气受热容易膨胀，便于实验观察，在实验中是通过观察__________来比较电流通过导体产生热量的多少；
（2）你认为该图所示的装置是用来研究电流通过导体产生的热量与_________的关系；
（3）由实验现象可以得到的结论是在___________、通电时间相同的情况下，通过导体的_________越大，导体产生的热量越多。
42．小明同学为了探究“电流与电压、电阻的关系”，设计了如图甲的实验电路，他在学校实验室找来了如下一些实验器材：电压恒为3 V的电源，电流表、电压表各一只，一个开关，阻值分别为5 Ω、10 Ω、20 Ω、50 Ω的定值电阻各一个，滑动变阻器上标有“20 Ω 1 A”字样，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物连接完整。
（________）
（2）闭合开关，小明同学发现电流表无示数，电压表指针有明显偏转，原因可能是______。
A．R短路 B．R断路 C．变阻器的滑片接触不良 D．变阻器短路
（3）故障排除后，小明同学先把10 Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2 V，读出电流表示数后，断开开关，她拆下10 Ω的电阻，改换成阻值为20 Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，要完成这次实验，接下来她应将变阻器滑片向______端（选填“左”或“右”）移动，使电压表的示数为______ V。
（4）小明同学再把5 Ω的电阻换接入电路中，来探究“电流与电压的关系”。她通过调节滑动变阻器的滑片P，测出通过定值电阻R的不同电流和对应的电压值，并记录在上表中。老师看了表中的实验数据后，却说其中有一次是错误的数据。请你帮她分析一下，出错的是第______次。
（5）实验结束后，小明同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压关系”的实验探究，老师指出这样操作是不可行的，原因是________。
四、计算题（每题10分，共2题，20分）
43．热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变。图甲中，电流表允许通过的最大电流为0.02A，滑动变阻器R的铭牌上标有“200Ω 0.3A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，闭合开关S，求：
(1)当环境温度为10℃、调节滑P使滑动变阻器接入电路的电阻为100Ω时，电路中电流为0.01A，求电源电压和Rt通电100s产生的热量Q。
(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的阻值变化范围。
44．小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能(见下表)
（1）求R1和R2的阻值；
（2）求出表中的Px。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】电流表没有示数，说明电路可能断路，电压表有示数，是电压表测的部分断路，故选B。
2、B
【解析】闭合开关S1和S2，电路为R1的简单电路，电压表测电源两端的电压，电流表测电路中的电流，只断开开关S2后，R1与R2串联，电压表测电源两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，电压表的示数不变，故ACD错误；
因串联电路中总电阻等于各分电阻之和，所以，只断开开关S2后，电路的总电阻变大，
由可知，电路中的电流变小，即电流表的示数变小，故B正确。
故选：B。
3、B
【分析】作出等效电路图，分析串并联解题．
【详解】
作等效电路图，由图可得，两灯泡为并联，由额定电压及电流可计算出L1电阻为19 ，L2电阻为12.7，因为并联电压相等，由 可得灯泡L2实际功率更大则更亮，L1电阻更大，则L1灯丝更粗，电流表A2测总电阻，只有当灯泡都正常发光是电流才为0.5A．
4、C
【解析】试题分析:一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，说明这三个点都和火线连接的．D点处测电笔的氖管不发光，可以确定是导线CD间有断路．
A．开关S接触不良 不合题意； B．灯泡的灯丝断了 不合题意；
C．导线CD间有断路 符合题意； D．无法确定 不合题意；
故选C．
考点:本试题考查的是电路的故障．
点评：对于此类试题，学生应把握用试电笔检查故障时，氖管发光时，测电笔所接触的点跟火线是连接的．
5、C
【分析】(1)根据电阻R允许消耗的最大电功率，利用的变形式求出通过电阻R的最大电流；
(2) 当通过电阻R的电流最大时，根据欧姆定律求出此时R两端的电压，此时R两端的电压为最大电压值，再根据欧姆定律的变式求出滑动变阻器此时接入电路的最小电阻；
(3)当滑动变阻器全部接入电路时，根据电阻的串联和欧姆定律求出电路的最小电流，求出此时R两端的电压，这是电压表的示数的最小值，从而得出电压表示数最大的变化量；
(4)设出滑动变阻器消耗最大功率时的电阻，根据串联电路特点和欧姆定律，利用求出最大功率的表达式，进而求出最大功率。
【详解】A．由电阻R允许消耗的最大电功率为0.9W，所以通过电阻R的最大电流为
小于允许通过的最大电流为 0.5A，小于电流表量程0.6A，即电路中的最大电流为0.3A，故A项错误；
B．当通过电阻R的电流最大时，即I=0.3A时，此时R两端的电压为
由题可知，电源电压U=6V，此时滑动变阻器两端的电压
则当通过电阻R的电流最大时，此时滑动变阻器接入电路的阻值最小，最小电阻
故B项错误；
C．当滑动变阻器电阻全部接入电路时，即，此时电路中总电阻最大，电路中电流最小，电路中的电流为
,
此时R两端分得的电压最小，R两端电压
，
所以电压表示数最大的变化量为
故C项正确；
D．设滑动变阻器接入电路的电阻为时消耗的最大功率，此时电路中的电流为
滑动变阻器的功率为
当最小时，滑动变阻器消耗的功率最大，即当时，滑动变阻器的功率最大，解得，故D项错误。
6、D
【详解】电压表测量电源电压，故电压表示数保持不变；当滑片向上滑动时，滑动变阻器接入电阻增大，则由欧姆定律可得通过滑动变阻器的电流减小；因定值电阻两端电压不变，故通过定值电阻的电流不变；由并联电路的电流规律可得干路电流减小，即电流表A的示数减小．故选D．
7、A
【解析】A、物体吸收热量，温度不一定升高，比如晶体在熔化过程中虽然吸收热量，但温度不变，故A正确；
BC、比热容是物质的一种特性，与物质的种类、状态有关，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，故BC错误；
D、热量是一过程量，它所对应的术语是“吸收”和“放出”，不能用“具有”，故D错误。
故选A。
8、C
【详解】人造地球卫星在大气层外环绕地球运行（不受空气阻力），当它从远地点向近地点运动时，只有重力势能和动能的转化，机械能是守恒的。远地点时高度最高重力势能最大，当它从远地点向近地点运动时，高度降低，速度增大，所以重力势能转化为动能，即重力势能减小、动能增大，而机械能总量不变。
故选C。
【点睛】
9、D
【详解】A、沏茶时，杯内水面上方出现白雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，故A错误；
B、沏茶时，玻璃杯的内壁上会出现小水珠，是热的水蒸气遇冷凝结成的小水滴，属于液化现象，故B错误；
CD、茶香四溢是因为茶水的香味分子不停地做无规则的运动，扩散到空气中，故C错误、D正确．
10、A
【分析】（1）内燃机的很多热量都被废气带走，大大降低了效率；
（2）冰棒熔化吸热，所以吃冰棒感觉凉爽；
（3）热量是传递过程中能量改变的多少，与物体温度的高度无关；
（4）液态氢的热值大，密度小，所以用它做燃料．
【详解】A. 减少废气带走的热量可以提高内燃机的效率，故A正确；B. 吃冰棒感觉凉爽，是因为熔化吸热，而不是升华，故B错误；C. 物体的温度高可能是吸收了热量，但不能说是具有较多的热量，热量是热传递过程中能量改变的多少，故C错误；D. 运载火箭的燃料采用液氢，是因为液氢的热值大，密度小，而和它的比热容无关，故D错误．故选A.
11、D
【解析】A．图中的装置是将内能转化为机械能和热机的能量转化相同，A项正确；故A项不符合题意；
B．水的温度升高内能增大，水的内能是通过热传递的方式改变的。B项正确；故B项不符合题意；
C．水蒸气驱动叶轮转动，将水蒸气的内能转化为叶轮的机械能。水蒸气的内能减小，C项正确；故C项不符合题意；
D．此实验过程中，燃料的化学能转化为水的内能，水的内能再转化为叶轮的机械能。D项错误；故D项符合题意。
12、D
【详解】由于L1正常发光，则通过L1的电流为
若L2正常发光，流过L2的电流为
由于L2发光较暗，则可知实际电流低于0.5A，因此流过两灯泡电流大小不同，两灯不为串联，为并联，则可知电表a、b为电流表，c为电压表，则由并联电压规律可知电源电压及L2两端电压为3V，电压表c示数为3V，灯泡L2的电阻为
则通过L2的实际电流为
则b电流表测L2电流为0.25A，a电流表测干路电流示数为
电路总功率为
P总=UIa=3V×0.75A=2.25W
故选D。
13、B
【详解】A．因为水的比热容较大，白天，水吸收热量，温度升高的少；夜晚水放出热量，温度降低的少，使得海边昼夜温差较小，故A不符合题意
B． 给地板洒水降温是利用了蒸发吸热，由于水的蒸发会带走热量，不是利用水的比热容大的特点，与比热容无关，故B符合题意；
C． 因为水的比热容较大，降低相同的温度，水放出的热量多，所以冬天暖气设备用水供暖，故C不符合题意；
D．因为水的比热容较大，升高相同的温度，水吸收的热量多，所以用水来冷却汽车发动机，故D不符合题意。
故选B。
14、B
【解析】试题分析：由图象知：①当滑片在B端，AB接入电路电阻为0，电流只从电源电压为U=U额=6V；
②当灯泡两端电压U实=3V时，通过灯泡的电流为I实=0.75A，灯泡的实际功率为P实=U实I实=3V×0.75A=2.25W，∵I="U" /R ，∴此时灯丝电阻为RL实=U实/I实="3V" /0.75A =4Ω，此时电路总电阻为R总="U" /I实="6V/" 0.75A =8Ω，∴AB接入电路的电阻为RAB=R总-RL实=8Ω-4Ω=4Ω，已知灯泡消耗的实际功率为2.8W＞2.25W，说明AB接入电路的电阻小于4Ω； ③当灯泡两端电压U实′=4V时，通过灯泡的电流为I实′=0.875A，灯泡的实际功率为P实′=U实′/I实′=4V×0.875A=3.5W，此时灯丝电阻为RL实′=U实′/I实′="4V" 0.875A ≈4.6Ω，此时电路总电阻为R总′="U" /I实′ ="6V" /0.875A ≈6.86Ω，∴AB接入电路的电阻为RAB′=R总′-RL实′=6.86Ω-4.6Ω=2.26Ω；已知灯泡消耗的实际功率为2.8W＜3.5W，说明AB接入电路的电阻大于2.26Ω．故选B．
考点：欧姆定律的应用；电功率的计算
15、C
【详解】灯泡L与滑动变阻器R串联，电压表测量L的电压。当滑动变阻器的滑片向右滑动时，其连入电路的阻值变大，电路总电阻变大，所以电路中的电流变小，电流表示数变小，根据欧姆定律可知，灯泡两端的电压变小，即电压表示数变小。
故选C。
16、A
【详解】由可得，两灯泡电阻分别为
，
，
A．如果①③为电压表，②为电流表，则两灯串联，由，可知甲灯的实际功率比乙灯大，则甲灯比乙灯亮，故A正确；
B．若①②为电压表，③为电流表，则乙灯不发光，故B错误；
C．如果①②为电流表，③为电压表，则甲灯不发光，故C错误；
D．当①③为电流表，②为电压表，两灯泡并联，根据可知，乙灯的功率比甲灯大，则乙灯比甲灯亮，故D错误。
17、C
【详解】由电功率公式可得
故C正确，ABD错误。
故选C。
18、A
【解析】A．电流表是用来测量电流的仪器，因为电流的单位是安培，所以又称安培表，电流表是威廉·爱德华·韦伯发明的，故A错误，符合题意；
B．欧姆发现了电流与电压和电阻的关系即 ，物理学把这个定律称为欧姆定律，故B正确，不符合题意；
C．古希腊数学家亚历山大港的希罗发明蒸汽机，瓦特改进、完善了蒸汽机，故C正确，不符合题意；
D．1799年，意大利科学家伏打发明了世界上最早的电池--伏打电池，故D正确，不符合题意。
19、C
【解析】A. 音色是发声体特有的特征，所以根据音色可以判断是哪位歌手正在唱歌，故A错误；
B. 道路旁的隔音板是在噪声的传播过程中减弱噪声的，故B错误；
C. 声音由振动产生，所以二胡演奏出的优美旋律，是由弦的振动产生的，故C正确；
D. 用“B超”查看胎儿的发育情况，利用了声被可以传通信息，故D错误；
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
20、D
【解析】试题分析：由电路图可知，滑动变阻器和灯泡是并联的，当滑动变阻器的滑片P向右移动时，连入电路中的阻值变大，整个电路中的阻值也变大，电流表2测的是干路电流，电流表1测的是灯泡的电流，电压表测的是灯泡的电压，结合欧姆定律分析电路中的电流和电压变化情况．
A、因滑动变阻器和灯泡是并联的，电压表测的是灯泡的电压，所以电压表的示数不变，不符合题意；
B、灯泡两端的电压不变，电阻不变，所以通过的电流也不变，不符合题意；
C、灯泡两端的电压不变，电阻不变，所以灯泡的功率也不变，即亮度也不变，不符合题意；
D、电源电压不变，但当滑动变阻器的滑片P向右移动时，阻值变大，整个电路的阻值变大，由公式I=可知，电流表A2的示数变小；
故选D．
考点：电路的动态分析。
点评：解决此类问题的关键是弄清当滑动变阻器阻值变化时，在电路中的电流表和电压表的示数如何变化．
21、C
【详解】A．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式R＝只是计算电阻的一种方法，故A错误；
B．公式I＝表明：在电阻一定时，导体中的电流与导体两端的电压成正比，故B错误；
C．对于同一个定值电阻，电阻一定，导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故C正确；
D．导体两端电压取决于电源，与导体电阻和导体中的电流无关，不能说导体两端的电压跟导体的电阻成正比，故D错误．
故选C．
22、B
【详解】AC．离开教室后应及时关掉电灯和电风扇的电源，和让长期不使用的家用电器处于电源断开状态这样做一是避免浪费能源，二是保证安全，AC正确，不符合题意；
B．当有人触电时应如果用手拉他，施救者也会触电，因为人体是导体，B错误，符合题意；
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖，这样人体和测电笔内的电路构成了通路，如果接触火线，电路中就有了电流，氖管可发光，D正确，不符合题意．
23、B
【详解】根据电阻越串越大、大于任何一个分电阻，电阻越并越小、小于任何一个分电阻可知，
当两个电阻串联时总电阻最大，由可知，两电阻串联时，相同时间内电流做功最少，故B正确。
24、B
【解析】A．对物体加热，物体温度不一定升高，例如晶体的熔化过程中物体吸热但温度不变。故A错误；
B．发生热传递的条件是物体之间有温度差，热量总是从温度高的物体向温度低的物体传递，故B正确；
C．一切物体都具有内能，冰块的温度为0℃，但其内能不为0，故C错误。
D．热量是一个过程量，不能说含有热量，只能说吸收热量或放出热量，故D错误。
25、B
【详解】电流表与用电器串联接在电路中，正极靠近电源正极，负极靠近电源负极，电压表与用电器并联接在电路中，正极靠近电源正极，负极靠近电源负极。
故选B。
26、B
【详解】在磁体外部，磁感线由N极指向S极，在磁体内部，磁感线由S极指向N极，故ACD错误，B正确．
27、C
【详解】这个皮球的质量是
皮球受到的重力是
那么从10m高处下落了3m，重力对它做的功为
故选C。
28、D
【详解】AB．电路中电流大小与电源正负极的位置、与开关的位置没有关系，故将电源两极对调和改变开关 S 的位置，电流大小都不变，故AB不符合题意；
C．将图中两只灯泡的位置互换，电路中电流大小仍不变，故C不符合题意；
D．为得到普遍性的结论，应换用不同规格的灯泡，再次测量a、b、c三处的电流，故D符合题意；
29、C
【详解】由图示可知，R与R0串联，电压表测R两端的电压，因光敏电阻的阻值随光照强度的增大而减小，所以，当烟雾增大时，光敏电阻的阻值增大，电路中的总电阻增大，由I=U/R可知，电路中的电流减小，由U=IR可知，R0两端的电压减小，因串联电路中总电压等于各分电压之和，所以，R两端的电压增大，即电压表的示数增大，要使控制器在烟雾较淡时就触发报警，就应在烟雾较淡时光敏电阻两端的电压达到报警系统触发的电压，即增大气敏电阻分得到的电压；
A．电压表改接大量程时，不能改变气敏电阻两端的电压，故A错误；
B．增大激光强度，光敏电阻的阻值变小，分得的电压变小，故B错误；
C．减少R0阻值时，其分得的电压减小，光敏电阻分得的电压增大，故C正确；
D．减小电源电压时，光敏电阻分得的电压也变小，故D错误。
故选C。
30、B
【详解】由图知，电路为串联电路，电压表测光敏电阻两端电压。光照强度增大时，光敏电阻最值变小，电路总电阻变小，电流变大；当光照强度变小时，光敏电阻阻值变大，电流变小，灯泡变暗，故B正确；
故选B。
二、填空题（每空1分，共10题，20分）
31、费力 2:1 变大
【分析】（1）当动力臂小于阻力臂时，动力大于阻力，杠杆是费力杠杆；
（2）根据杠杆平衡的条件可直接求出；
（3）若改变拉力方向，阻力的力臂不变，拉力的力臂变小，根据杠杆的平衡条件可知拉力的变化。
【详解】(1)[1]杠杆OAB的动力臂为OA，阻力臂为OB，由图可知，OB小于OA，即动力臂小于阻力臂，所以是费力杠杆；
(2)[2]已知OA和AB长度之比为1:1，则OA:OB =1:2，由杠杆的平衡条件可知：，若增加重物，动力，阻力，轻杆仍在水平位置保持平衡，由杠杆的平衡条件可知，，即有
则
由于，则，拉力的变化量△F与物重的变化量△G之比
(3)[3]若拉力方向变为图中所示方向，阻力及阻力臂保持不变，而拉力的力臂变小，由杠杆的平衡条件可知拉力将变大。
32、乙 甲 乙
【分析】定滑轮的特点：使用定滑轮不省力但能改变力的方向；动滑轮的特点：动滑轮实质是动力臂为阻力臂二倍的杠杆，使用动滑轮能省一半力，但费距离；根据公式可求机械效率的大小；根据可判断拉力做功的功率大小。
【详解】[1]结合图象进行分析可知：A图是定滑轮，不能省力；B图是动滑轮，能够省力，所以提起相同的重物，乙工人用力较小；
[2]用定滑轮和动滑轮分别将质量相同的甲、乙两物体匀速提升相同的高度，则所做的有用功一样大，不计绳重与摩擦，由于要克服动滑轮重力的作用，所以使用动滑轮做的总功多，由可知定滑轮的机械效率高，即；
[3]在相同的时间内，使用动滑轮做的总功多，拉力做功多，由可知动滑轮拉力做功的功率较大。
33、L2 0.28
【详解】电路中，两灯并联，电流表与灯L2串联，所以电流表测灯L2的电流；图乙中，电流表使用小量程，分度值为0.02A，示数为0.26A．
34、0.01 0.33 22
【解析】由P=UI可得，该灯泡的额定电流：
I===0.01A；
由P=可得，LED灯泡一个月消耗的电能：
W=Pt=2.2×10−3kW×5h×30=0.33kW⋅h；
设两种灯泡正常发光的时间均为t′，
由P=得LED消耗的电能：W1=P1t′=2.2×10−3kW×t′，
白炽灯消耗的电能：W2=P2t′，
在达到相同亮度的条件下，LED灯可以节约90%的电能，
则有： =90%，
解得：P2=0.022kW=22W，
即这个LED灯与功率为22W的白炽灯亮度相当。
35、电磁感应 磁铁
【解析】“手摇充电式电筒”消耗了机械能产生了电能；
握住它上下摇动为了让线圈切割磁感线产生感应电流，故是利用了电磁感应原理；
由于线圈是固定的，因此那个滑动的物块是磁铁．
【点睛】
重点电磁感应现象的判断，在初中物理中能产生“电”的现象有两个，一是摩擦起电，二是电磁感应原理，而要能形成稳定的电流，就只有电磁感应现象，据此进行判断。
36、压缩 做功
【详解】[1]图中，汽油机两气门都关闭，活塞向上运动，汽缸容积变小，是压缩冲程。
[2]在做功冲程中，内能转化为机械能，气缸内的气体内能减小。
37、350 7
【详解】[1]由 知道，牛做功的功率
[2]由 知道，手扶拖拉机来耕这块地所用的时间
38、小于 小于
【详解】[1] [2]某同学家离变电站较远，则输电线就有电阻，它就要分担一部分电压，所以灯工作时两端的实际电压就小于额定电压220V，灯没有在220V的额定电压下工作，所以灯的实际功率就小于额定功率25W。
39、50
【详解】我国供生产和生活用的交流电，频率是50 Hz。
40、热传递 热奶 热牛奶与水最后的共同温度为18℃
【详解】[1]热牛奶放入水中，牛奶的温度降低，水的温度升高，这是通过热传递的方法改变物体内能的；
[2]直到二者温度相等时，即18°C温度不再变化，热奶温度随时间变化的曲线应是I；
[3]热牛奶和水的温度最后相同，从坐标图的可以知道纵轴一小格代表2°C，所以A点表示热牛奶和水最后共同温度为18°C。
三、实验题（每空1分，共2题，15分）
41、两个U形管中液面的高度差 电流大小 电阻 电流
【详解】(1)[1]该实验中是通过观察两个U形管中液面的高度差来反映电流通过电阻丝产生的热量的多少，U形管中液面高度差越大，说明电流通过电阻丝产生的热量越多；
(2)[2]由图可知，右边容器内一个5Ω的电阻与容器外一个5Ω的电阻并联，再与左边容器内5Ω的电阻串联，根据并联电路的电流特点可知，通过左边容器内电阻丝的电流大于通过右边容器内电阻丝的电流，而烧瓶内电阻丝的阻值都是5Ω，电阻相同、通电时间相等，所以研究的是电流通过电阻丝产生的热量与电流大小的关系；
(3)[3][4]实验现象是左边U形管中液面高度差大，说明左边电阻丝产生的热量多；所以，可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电阻产生的热量越多。
42、 B 右 2 1 灯丝的电阻受温度影响
【详解】(1)[1]根据电路图可知电压表与电阻并联，滑动变阻器右端的上接线柱连接到电流表的负接线柱，如图
[2]电流表无示数，电压表指针有明显偏转，原因可能是R断路，故选B；
[3][4]滑动变阻器与定值电阻串联，由丙图知定值电阻两端的电压比2V大需要减小到2V，只能增大滑动变阻器两端的电压，因为串联电路电压与电阻成正比，所以向右移滑片，使电压表的示数为2V；
(4)[5]已知滑动变阻器(20Ω、1A)、定值电阳(5Ω)、干电池（1.5V）两节，即电源电压为3V由图可以知道滑动变阻器与定值电阻串联在第1次实验时滑动变阻器调到阻值最大处即20Ω因为定值电阻为5Ω，其电阻之比为4:1，根据串联分压的特点可以知道定值电阻两端电压为

即电压表的最小示数为0.6V，因此定值电阻两端电压最小应为06V，电流为0.12A所以第1次出错；
(5)[6]实验中不能用小灯泡来代替定值电阻因为灯丝的电阻受温度影响比较大。
四、计算题（每题10分，共2题，20分）
43、 (1)电源电压为6V，Rt通电100s产生的热量为5J；(2)滑动变阻器的阻值变化范围为100Ω~200Ω
【详解】(1) 由图乙可知，环境温度为10℃时，热敏电阻Rt=500Ω。已知，电流I=0.01A，由可知，电源电压为
U=I(Rt+R)=0.01A×(500Ω+100Ω)=6V
Rt通电100s产生的热量为
Q=I2Rt=(0.01A)2×500Ω×100s=5J
(2)电流表允许通过的最大电流为I最大=0.02A，电源电压U=6V，由可知，电路中的最小电阻为
当环境温度为40℃时，热敏电阻的阻值为200Ω，滑动变阻器接入的最小阻值为
R滑最小=300Ω-200Ω=100Ω
即滑动变阻器的阻值变化范围为100~200Ω。
答：(1)电源电压为6V，Rt通电100s产生的热量为5J；
(2)滑动变阻器的阻值变化范围为100Ω~200Ω。
44、 (1)1100Ω；1100Ω；(2)88W。
【详解】(1)由题中表格和电路图可知，当断开S1，将S2接a点时，定值电阻R1和R2串联，电路功率
P1＝22W，
由串联电路特点和P＝可得，
P1＝＝＝22W，
所以
R1+R2＝2200Ω，
当开关S1闭合、S2接a时，电路为R1的简单电路，电路功率
P2＝44W，
由P＝可得：
R1＝＝＝1100Ω，
所以
R2＝2200Ω-R1＝2200Ω-1100Ω＝1100Ω；
(2)由题中表格和电路图可知，当开关S1闭合、S2接b时，R1与R2并联，由并联电路特点和P＝可得：
Px＝+＝+＝88W。
答：(1)R1和R2的阻值都为1100Ω；
(2)表中的Px=88W。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
S1
断开
断开
闭合
闭合
S2
接b
接a
接a
接b
功率
P0=0
P1=22W
P2=44W
Px
