人教版九年级物理第15章电流和电路本章整合课件

这是一份人教版九年级物理第15章电流和电路本章整合课件，共12页。

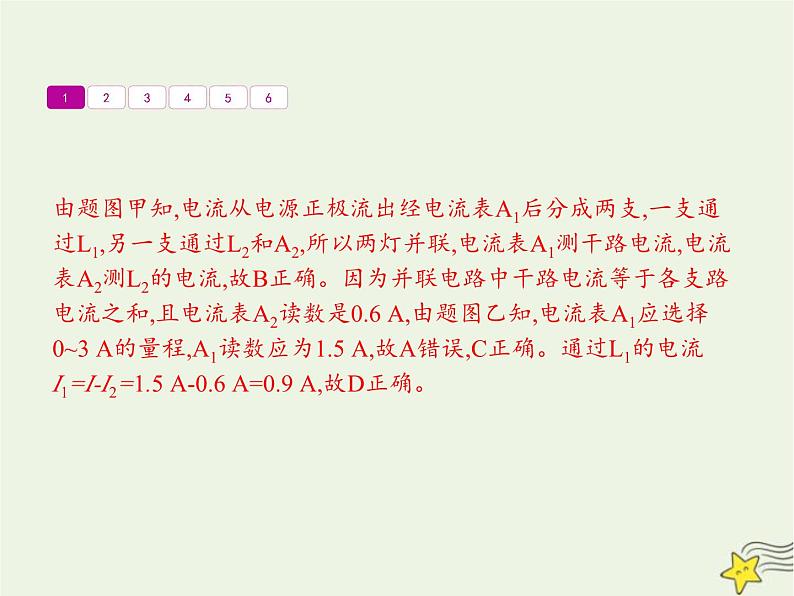

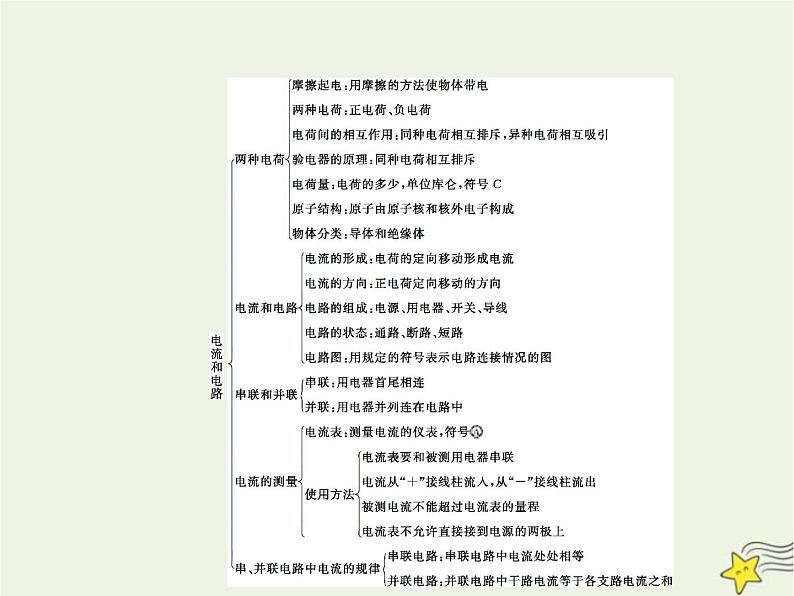

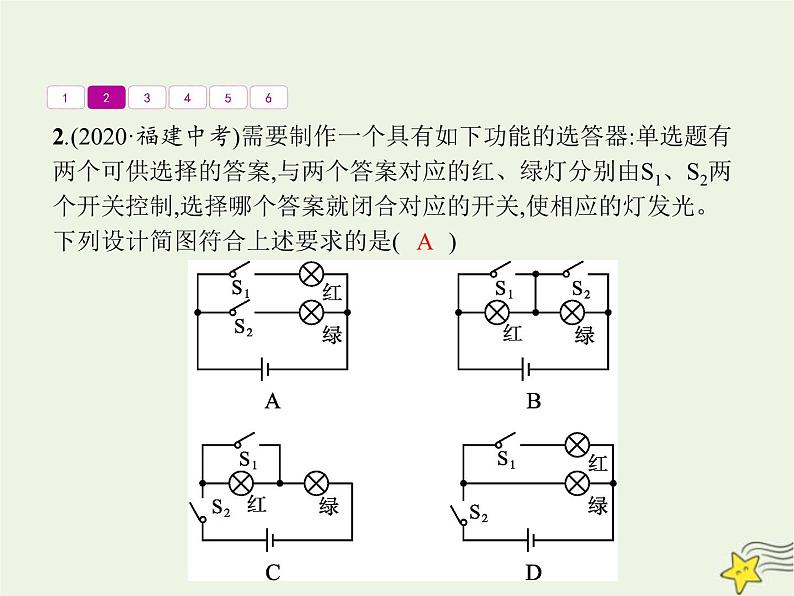

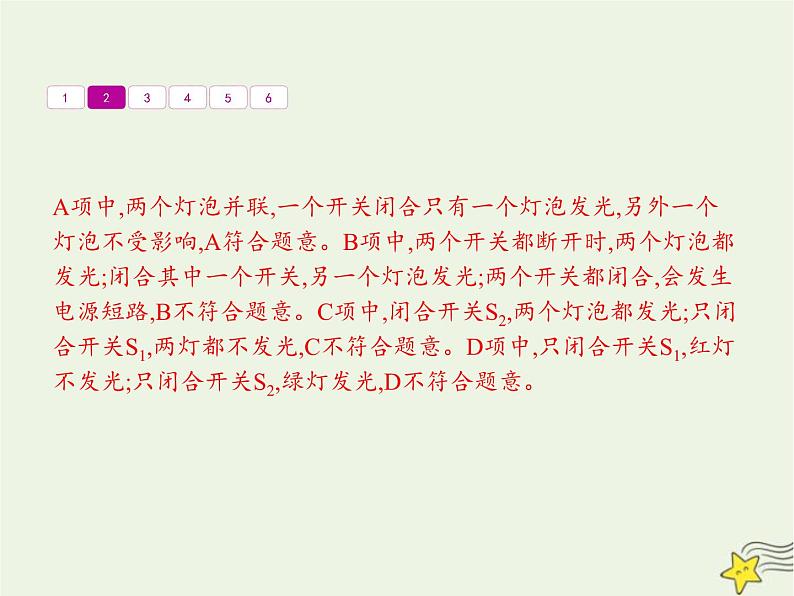

单 元 整 合6123451.(2021·四川自贡中考)如图甲所示,闭合开关S后,两个灯泡都能发光,乙图为电流表A1指针的位置,若电流表A2读数是0.6 A,则下列说法错误的是(　　)AA.电流表A1的读数是0.3 AB.灯泡L1和L2并联C.电流表A1一定连接“-”“3”接线柱D.通过灯L1的电流为0.9 A612345由题图甲知,电流从电源正极流出经电流表A1后分成两支,一支通过L1,另一支通过L2和A2,所以两灯并联,电流表A1测干路电流,电流表A2测L2的电流,故B正确。因为并联电路中干路电流等于各支路电流之和,且电流表A2读数是0.6 A,由题图乙知,电流表A1应选择0~3 A的量程,A1读数应为1.5 A,故A错误,C正确。通过L1的电流I1=I-I2=1.5 A-0.6 A=0.9 A,故D正确。6123452.(2020·福建中考)需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红、绿灯分别由S1、S2两个开关控制,选择哪个答案就闭合对应的开关,使相应的灯发光。下列设计简图符合上述要求的是(　　)A612345A项中,两个灯泡并联,一个开关闭合只有一个灯泡发光,另外一个灯泡不受影响,A符合题意。B项中,两个开关都断开时,两个灯泡都发光;闭合其中一个开关,另一个灯泡发光;两个开关都闭合,会发生电源短路,B不符合题意。C项中,闭合开关S2,两个灯泡都发光;只闭合开关S1,两灯都不发光,C不符合题意。D项中,只闭合开关S1,红灯不发光;只闭合开关S2,绿灯发光,D不符合题意。6123453.(2022·四川达州中考)用丝绸摩擦过的玻璃棒能吸起地上的羽毛,是因为玻璃棒的一些　　　　　(选填“质子”“中子”或“电子”)转移到丝绸上,使玻璃棒带了电,由于带电体具有　　　　 　　的性质,所以玻璃棒能吸起地上的羽毛。 电子吸引轻小物体用丝绸摩擦过的玻璃棒能吸起地上的羽毛,是因为在摩擦过程中发生了电荷的转移,玻璃棒上的一些电子转移到丝绸上,从而使玻璃棒带电,而带电体具有吸引轻小物体的性质,故玻璃棒能吸起地上的羽毛。6123454.(2020·江苏淮安中考)如图所示的电路,当开关S1、S2闭合时,灯泡L1、L2同时发光,此时电流表A2测量通过灯泡　　　的电流。L1发光一段时间后突然熄灭,L2仍然发光,此时电流表A1示数与L1熄灭前相比　　　　(选填“变大”“变小”或“不变”)。 L2 变小 分析电路可知,闭合两个开关,两灯并联,电流表A1测的是干路电流,电流表A2测的是L2所在支路的电流。两个灯泡都发光时,电流表A1测量的是通过两个支路的电流之和;L1发光一段时间后突然熄灭,L2仍然发光,此时电流表A1测量的是通过L2的电流,因此电流表A1的示数变小。6123455.(2020·甘肃甘南州中考)请根据如图所示的实物图,画出对应的电路图。6123456.(2019·山东淄博中考,改编)在探究并联电路中的电流关系实验中:(1)小明想测量干路电流,连接的电路如图甲所示,检查电路发现只有一根导线接错了,请在这根导线上打上“×”,并改正。(2)连接正确的电路后,闭合开关,电流表的示数为0.46 A,请在图乙中画出指针的位置。612345答案 (1)如图甲所示(2)如图乙所示612345(3)小明换用不同规格的灯泡,多次改变电流表位置,将测量数据记录在下表中。分析数据得出结论:在并联电路中, 　　　　 　　　　。 干路电流等于各支路电流之和
