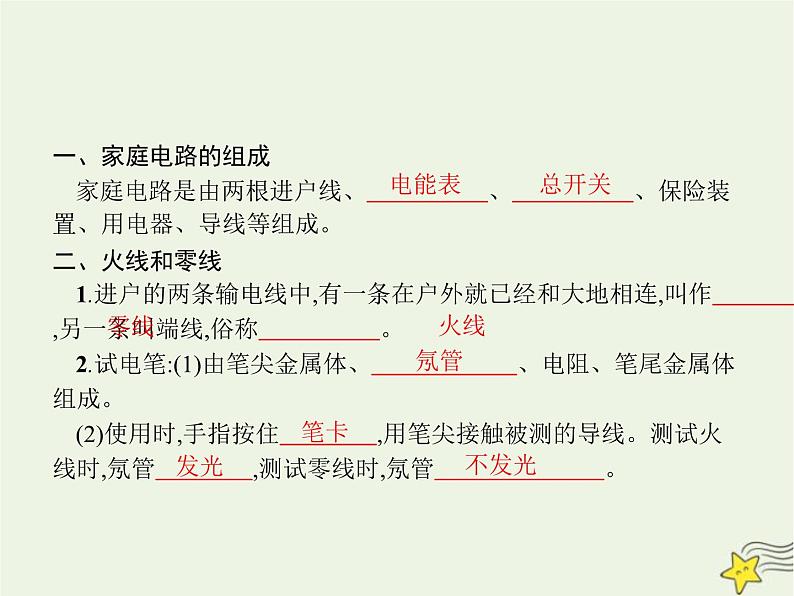

一、家庭电路的组成家庭电路是由两根进户线、　　　　　、　　　　　、保险装置、用电器、导线等组成。 二、火线和零线1.进户的两条输电线中,有一条在户外就已经和大地相连,叫作　　　　　,另一条叫端线,俗称　　　　　。 2.试电笔:(1)由笔尖金属体、　　　　　　、电阻、笔尾金属体组成。 (2)使用时,手指按住　　　　,用笔尖接触被测的导线。测试火线时,氖管　　　　,测试零线时,氖管　　　　　　　。

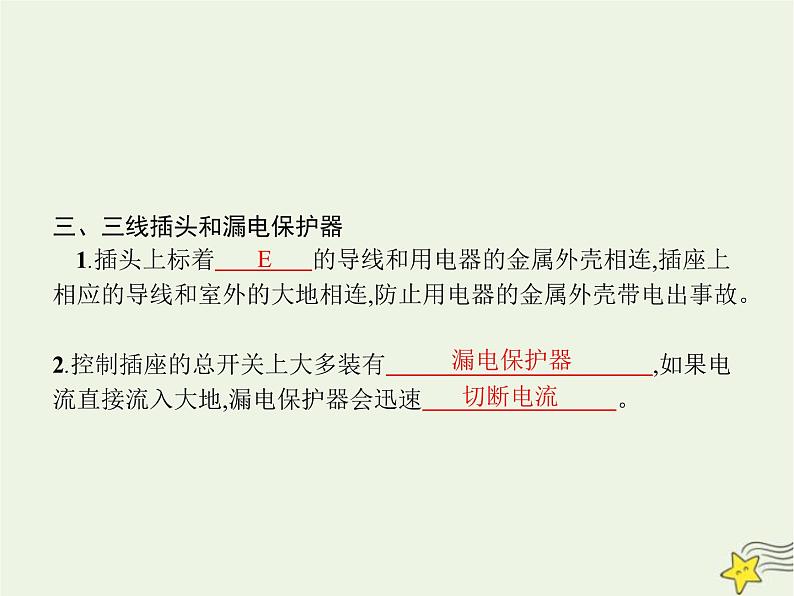

三、三线插头和漏电保护器1.插头上标着　　　　的导线和用电器的金属外壳相连,插座上相应的导线和室外的大地相连,防止用电器的金属外壳带电出事故。 2.控制插座的总开关上大多装有　　　　　　　　　　　,如果电流直接流入大地,漏电保护器会迅速　　　　　　　　。

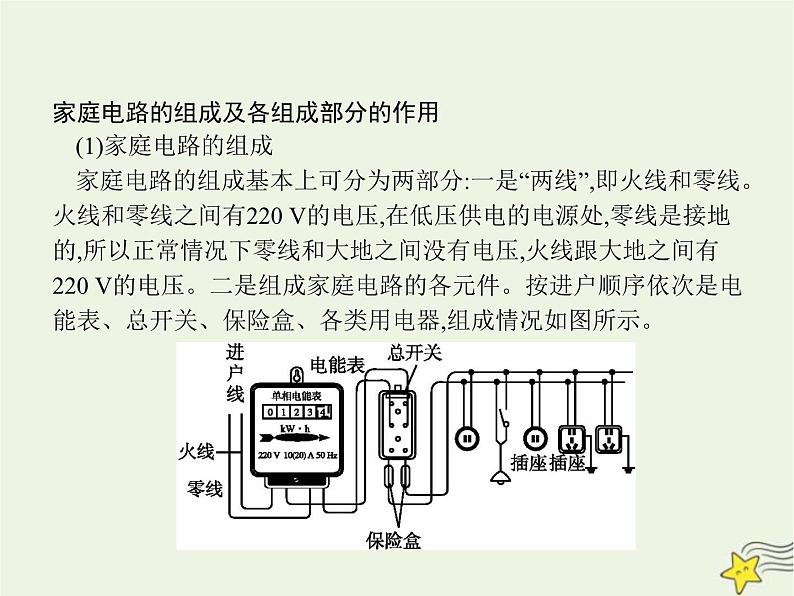

家庭电路的组成及各组成部分的作用(1)家庭电路的组成家庭电路的组成基本上可分为两部分:一是“两线”,即火线和零线。火线和零线之间有220 V的电压,在低压供电的电源处,零线是接地的,所以正常情况下零线和大地之间没有电压,火线跟大地之间有220 V的电压。二是组成家庭电路的各元件。按进户顺序依次是电能表、总开关、保险盒、各类用电器,组成情况如图所示。

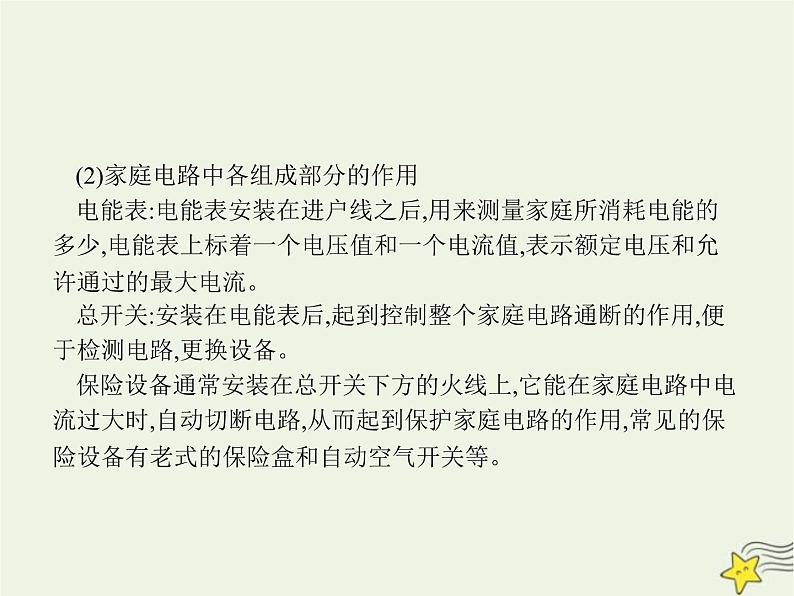

(2)家庭电路中各组成部分的作用电能表:电能表安装在进户线之后,用来测量家庭所消耗电能的多少,电能表上标着一个电压值和一个电流值,表示额定电压和允许通过的最大电流。总开关:安装在电能表后,起到控制整个家庭电路通断的作用,便于检测电路,更换设备。保险设备通常安装在总开关下方的火线上,它能在家庭电路中电流过大时,自动切断电路,从而起到保护家庭电路的作用,常见的保险设备有老式的保险盒和自动空气开关等。
【例题】 家庭电路的示意图如图所示,请把该电路连接完整。
解析:家庭电路的连接要注意两个方面:一是各电路元件的顺序;二是各用电器的连接方法。连接顺序或连接方法不正确,会带来危险。家庭电路按进户顺序依次是电能表、总开关、保险盒和各类用电器。总开关竖直放置,从电能表出来的火线和零线应接在总开关上方的静触点上。火线经过开关进入电灯,接到电灯上面的金属上,零线应接在灯泡的螺旋套上。
一、家庭电路的组成1.家庭电路主要由进入家庭的进户线(电源线)、____________、_____________、 _____________ 、开关、插座、用电器组成。为了保证各用电器之间互不影响,各个用电器间是　　　　(选填“串”或“并”)联的。
二、火线和零线2.下图是试电笔的结构示意图,其中由绝缘体构成的部分是(　　)
A.金属笔卡 B.塑料外壳 C.电阻 D.弹簧
试电笔的笔尾金属体、电阻、弹簧都能导电,属于导体,塑料外壳是绝缘体。
3.试电笔是用来　　　　　　　　　　　　的,正确使用时,如果氖管发光表明试电笔接触的是　　　　。
 三、三线插头和漏电保护器
4.学校电工要给教室安装一个三孔插座(如图所示),其中接地的孔是(　　)A.A B.b C.c D.a和b
三孔插座的接法是“左零右火上接地”。
