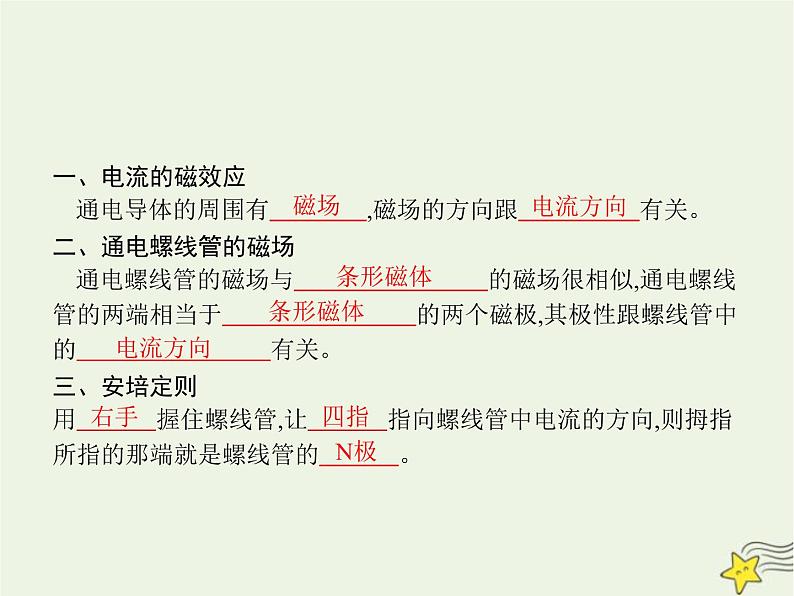

一、电流的磁效应通电导体的周围有　　　　,磁场的方向跟　　　　　有关。 二、通电螺线管的磁场通电螺线管的磁场与　　　　　　　　的磁场很相似,通电螺线管的两端相当于　　　　　　　　的两个磁极,其极性跟螺线管中的　　　　　　　　有关。 三、安培定则用　 　　握住螺线管,让　 　　指向螺线管中电流的方向,则拇指所指的那端就是螺线管的　 　　。

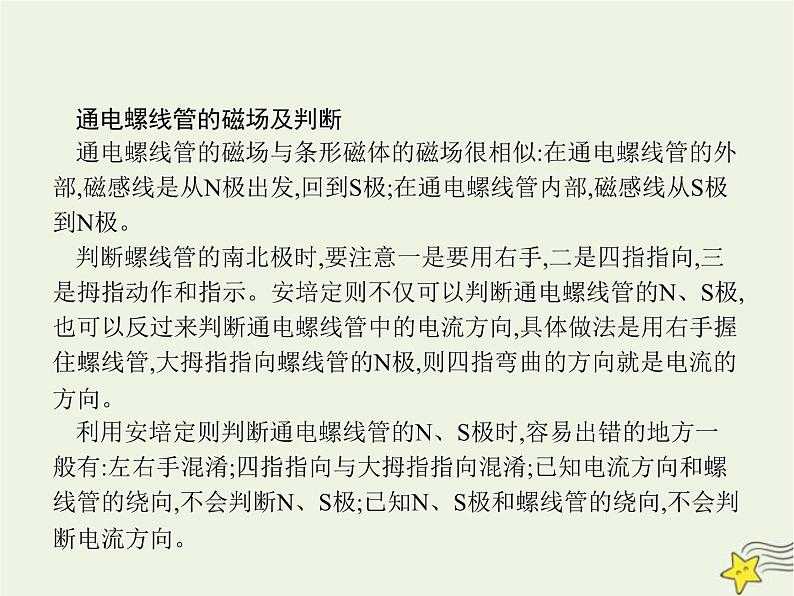

通电螺线管的磁场及判断通电螺线管的磁场与条形磁体的磁场很相似:在通电螺线管的外部,磁感线是从N极出发,回到S极;在通电螺线管内部,磁感线从S极到N极。判断螺线管的南北极时,要注意一是要用右手,二是四指指向,三是拇指动作和指示。安培定则不仅可以判断通电螺线管的N、S极,也可以反过来判断通电螺线管中的电流方向,具体做法是用右手握住螺线管,大拇指指向螺线管的N极,则四指弯曲的方向就是电流的方向。利用安培定则判断通电螺线管的N、S极时,容易出错的地方一般有:左右手混淆;四指指向与大拇指指向混淆;已知电流方向和螺线管的绕向,不会判断N、S极;已知N、S极和螺线管的绕向,不会判断电流方向。
【例题】 下列四幅图中,通电螺线管的极性标注正确的是(　　)
解析:选项A中电流由螺线管的左端流入,由安培定则可知,螺线管的左端为N极,故选项A错误。选项B中电流由螺线管的右端流入,由安培定则可知,螺线管的右端为N极,故选项B错误。选项C中电流由螺线管的右端流入,由安培定则可知,螺线管的左端为N极,故选项C正确。选项D中电流由螺线管的右端流入,由安培定则可知,螺线管的左端为N极,故选项D错误。 答案:C
一、电流的磁效应1.第一位证实电流周围存在着磁场的科学家是(　　)A.牛顿 B.焦耳C.安培 D.奥斯特
奥斯特实验说明电流周围存在着磁场,他最早揭示了电和磁之间的联系,因此,第一位证实电流周围存在着磁场的科学家是奥斯特。
2.下图是奥斯特实验的示意图,有关分析正确的是 (　　)
A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关
通电导线周围磁场的方向由电流的方向决定,故A、D错误;当将通电导体放在小磁针上方时,小磁针会发生偏转,说明小磁针受到了力的作用,故B正确;该磁场与小磁针的有无无关,移走小磁针后,磁场不变,故C错误。
二、通电螺线管的磁场3.通电螺线管外部的磁场和　　形磁体外部的磁场一样,它的两端分别是　　极、　　极。当改变螺线管中的电流方向时,螺线管的两磁极　　　　。
三、安培定则4.如图所示,四位同学判断通电螺线管极性时的做法,正确的是(　　)
既要使用右手,又要使四指弯曲并指向电流的方向。
5.通电螺线管中的电流方向如图所示,由此可以判断出通电螺线管的左端是　　　　(选填“N”或“S”)极。
解析 电流从螺线管的右端流入,左端流出,根据螺线管的线圈绕向,再利用安培定则即可确定螺线管的左端为N极。
