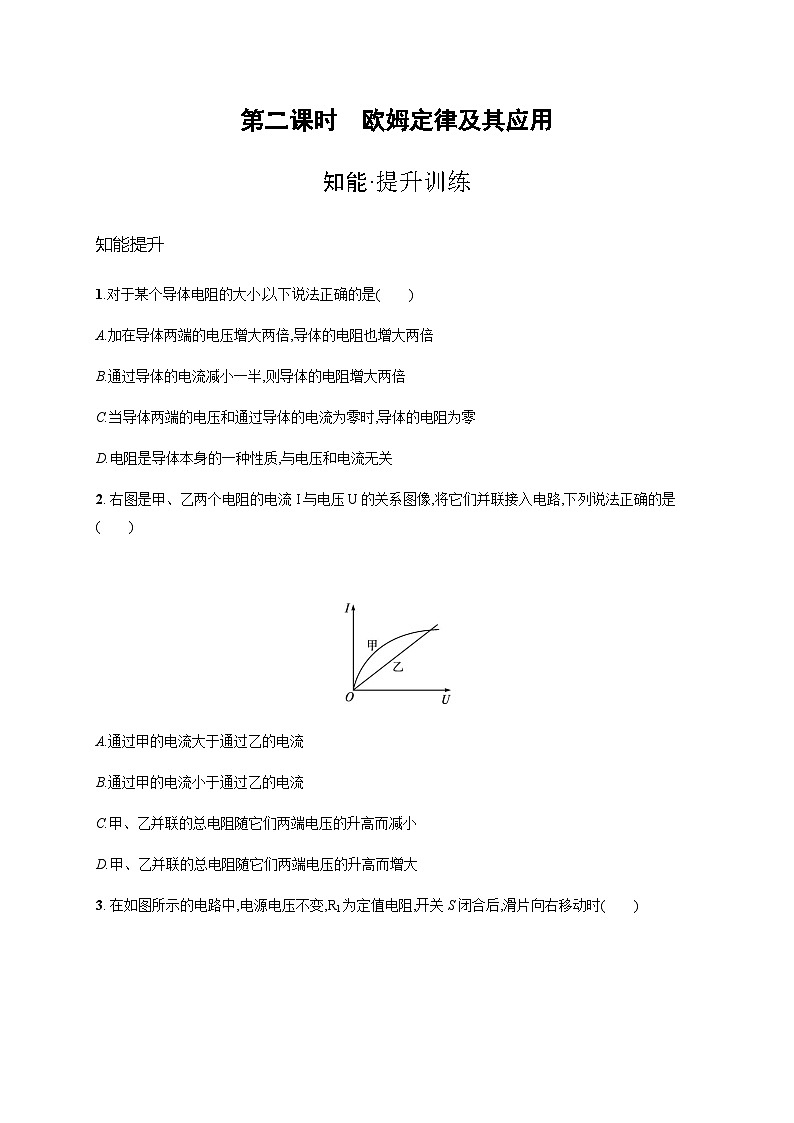

沪科版九年级全册第二节 科学探究：欧姆定律第二课时随堂练习题

这是一份沪科版九年级全册第二节 科学探究：欧姆定律第二课时随堂练习题，共10页。试卷主要包含了5 A，如图所示,电源电压保持不变等内容，欢迎下载使用。
知能提升
1.对于某个导体电阻的大小,以下说法正确的是( )
A.加在导体两端的电压增大两倍,导体的电阻也增大两倍
B.通过导体的电流减小一半,则导体的电阻增大两倍
C.当导体两端的电压和通过导体的电流为零时,导体的电阻为零
D.电阻是导体本身的一种性质,与电压和电流无关
2. 右图是甲、乙两个电阻的电流I与电压U的关系图像,将它们并联接入电路,下列说法正确的是( )
A.通过甲的电流大于通过乙的电流
B.通过甲的电流小于通过乙的电流
C.甲、乙并联的总电阻随它们两端电压的升高而减小
D.甲、乙并联的总电阻随它们两端电压的升高而增大

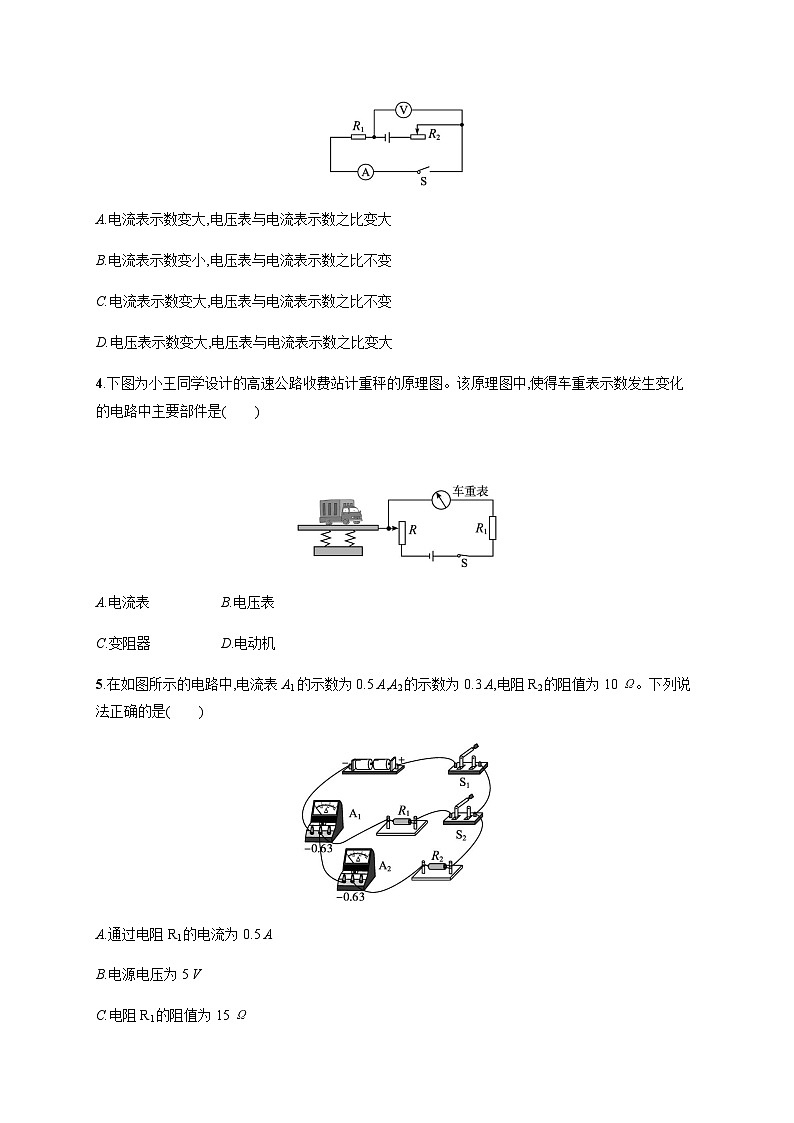

3. 在如图所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑片向右移动时( )
A.电流表示数变大,电压表与电流表示数之比变大
B.电流表示数变小,电压表与电流表示数之比不变
C.电流表示数变大,电压表与电流表示数之比不变
D.电压表示数变大,电压表与电流表示数之比变大
4.下图为小王同学设计的高速公路收费站计重秤的原理图。该原理图中,使得车重表示数发生变化的电路中主要部件是( )

A.电流表B.电压表
C.变阻器D.电动机
5.在如图所示的电路中,电流表A1的示数为0.5 A,A2的示数为0.3 A,电阻R2的阻值为10 Ω。下列说法正确的是( )
A.通过电阻R1的电流为0.5 A
B.电源电压为5 V
C.电阻R1的阻值为15 Ω
D.若断开开关S2,电流表A1示数变大

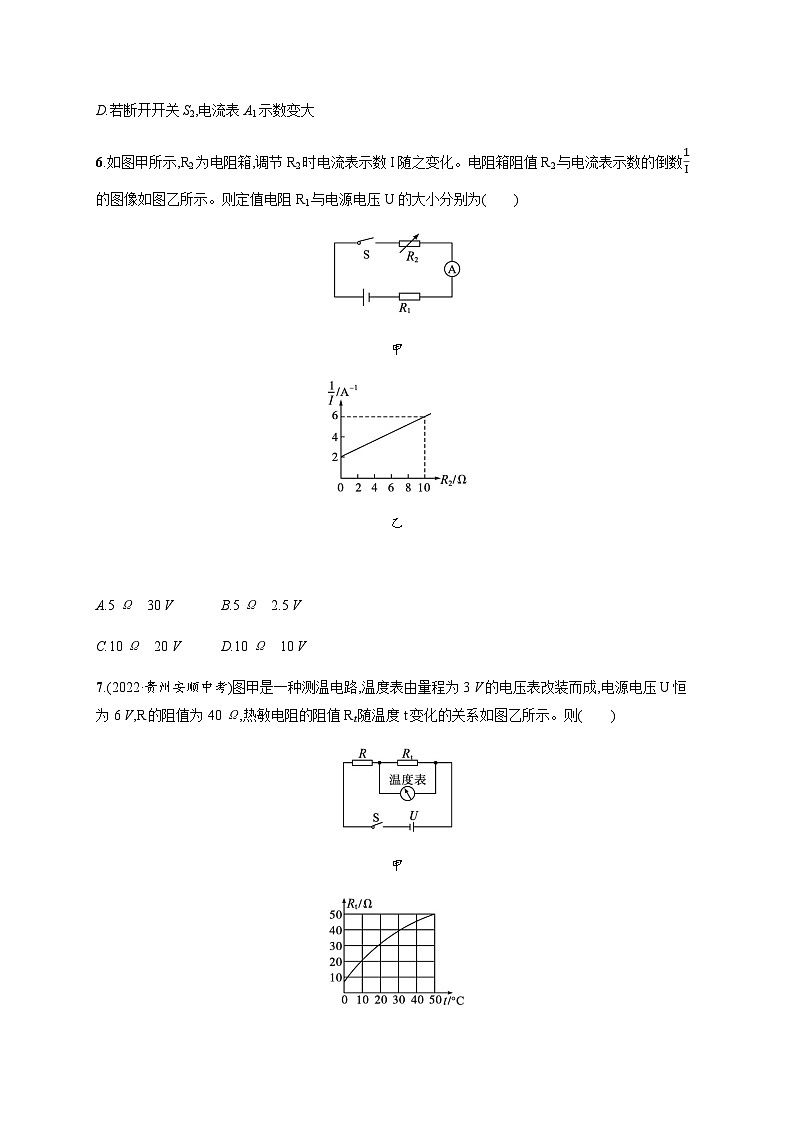

6.如图甲所示,R2为电阻箱,调节R2时电流表示数I随之变化。电阻箱阻值R2与电流表示数的倒数1I的图像如图乙所示。则定值电阻R1与电源电压U的大小分别为( )
甲
乙
A.5 Ω 30 VB.5 Ω 2.5 V
C.10 Ω 20 VD.10 Ω 10 V
7.(2022·贵州安顺中考)图甲是一种测温电路,温度表由量程为3 V的电压表改装而成,电源电压U恒为6 V,R的阻值为40 Ω,热敏电阻的阻值Rt随温度t变化的关系如图乙所示。则( )
甲
乙
A.电路可测量的最高温度为50 ℃
B.温度表的10 ℃应标在电压表1 V刻度处
C.若将U增大3 V,R增大60 Ω,电路可测量的最高温度将增大
D.若仅将U减小,电路可测量的最高温度将减小
8.如图所示,电源电压保持不变。闭合开关,当滑动变阻器的滑片P向左移动时,电流表示数将 ,电压表示数将 。(均选填“变大”“不变”或“变小”)
9.在如图(1)所示的电路中,电源电压保持不变。闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流变化的图像如图(2)所示,根据图像的信息可知: 是电压表V2示数变化的图像,电源电压为 V,电阻R1的阻值为 Ω。
10.如图所示,电源两端电压U为9 V并保持不变,电阻R1阻值为10 Ω。闭合开关S后,电流表A的示数I为1.2 A。求:
(1)电流表A1的示数I1;
(2)电阻R2的阻值。
11. 如图所示,电源电压可调,小灯泡上标有“6 V 0.5 A”的字样(不考虑温度对小灯泡电阻的影响),电流表量程为0~0.6 A,电压表量程为0~3 V,滑动变阻器规格为“20 Ω 1 A”。
(1)电源电压调至6 V,闭合开关S1和S2,移动滑动变阻器滑片P,使小灯泡正常发光,电流表示数为0.6 A,则电压表的示数是多少?R0的阻值是多少?
(2)电源电压调至8 V,断开开关S1,闭合开关S2,为了保证电路安全,求滑动变阻器的阻值变化范围。
探究创新
12.如图所示,已知铝制电缆线每1 m长的电阻为0.02 Ω(导体的材料、横截面积一定时,导体的电阻与长度成正比)。输电过程中,由于地下电缆某处短路,而导致用户停电。为找到发生短路的地点,工人在切断电源的情况下,以4节干电池串联作电源(4节干电池串联的总电压为 6 V)。用电流表测得电路中的电流为0.2 A。求:
(1)电路中导线的总电阻;
(2)电缆短路处到用户的距离。
第二课时 欧姆定律及其应用
知能·提升训练
知能提升
1.D 导体的电阻是导体本身的一种性质,与通过其电流的大小和两端的电压均无关,电压增大两倍,通过其电流也增大两倍,而电阻值不变;当电流减小一半时,一定是电压也减小一半,而电阻不变。
2.D 由题图可知,将甲、乙两电阻并联接入电路,开始时,通过甲的电流大于乙的电流,到某一电压值后,通过乙的电流大于通过甲的电流,故选项A、B错误;分析题图可知,甲的电阻随电压的增大而增大,而乙的电阻是不变的,两个电阻的并联电阻随它们两端电压的升高而增大,选项C错误,选项D正确。
3.B 由题图可知,当S闭合时,两电阻串联,电压表测R1两端的电压,电流表测电路中的电流,当滑片向右移动时,接入电路的电阻变大,电路的总电阻变大,根据I=UR可知,电路中的电流变小,即电流表的示数变小;根据U=IR可知,R1两端的电压变小,即电压表的示数变小;根据R1=U1I可知,电压表与电流表示数之比不变。
4.C 当车开上计重秤时,滑动变阻器滑片向下滑动,滑动变阻器接入电路的电阻变小,电路中电流变大,车重表示数变大。车越重,滑动变阻器接入电路的电阻越小,电路中电流越大,车重表示数越大。所以,使得车重表示数发生变化的电路中主要部件是变阻器。
5.C 由电路图可知,两电阻并联,电流表A2测R2支路的电流,电流表A1测干路的电流;开关S1控制整个电路,开关S2控制电阻R1;通过电阻R1的电流I1=I-I2=0.5 A-0.3 A=0.2 A,故A错误;电源的电压U=U2=I2R2=0.3 A×10 Ω=3 V,故B错误;电阻R1的阻值R1=UI1=3V0.2A=15 Ω,故C正确;若断开开关S2,电流表A1只测量R2的电流,电流表A1示数变小,故D错误。
6.B 由电路图可知,R1与R2串联,电流表测电路中的电流。由题图乙可知,当R2=0时,电路中的电流I1=0.5 A,此时只有R1接入电路,则由I=UR可得,电源的电压U=I1R1=0.5 A×R1,当R2=10 Ω时,电路中的电流I2=16 A,电源的电压U=I2(R1+R2)=16 A×(R1+10 Ω),因电源的电压不变,所以0.5 A×R1=16 A×(R1+10 Ω),解得R1=5 Ω,电源的电压U=I1R1=0.5 A×5 Ω=2.5 V。
7.C 由图甲可知R和Rt串联,温度表并联在Rt两端,由串联电路的分压规律可知电阻越大,其两端电压越大,已知电压表(温度表)的最大量程为3 V,即Rt两端的电压最大为Ut大=3 V,由串联电路的电压特点可知R两端的最小电压UR小=U-Ut大=6 V-3 V=3 V,此时电路中的最小电流I小=UR小R=3V40Ω=340 A,则Rt的最大阻值Rt=Ut大I小=3V340 A=40 Ω,由图乙可知此时测得最高温度为30 ℃,故A错误;由图乙可知,当温度为10 ℃时,Rt'=20 Ω,由串联电路的电阻特点可知总电阻R总=R+Rt'=40 Ω+20 Ω=60 Ω,电路中的电流I=UR总=6V60Ω=0.1 A,则Rt两端的电压Ut=IRt'=0.1 A×20 Ω=2 V,故B错误;若U增大3 V,即U'=3 V+6 V=9 V,R增大60 Ω,即R'=60 Ω+40 Ω=100 Ω,此时R两端的最小电压UR小'=U'-Ut大=9 V-3 V=6 V,此时电路中的最小电流I小'=UR小'R'=6V100Ω=0.06 A,则Rt的最大阻值Rt'=Ut大I小'=3V0.06A=50 Ω,此时可测最高温度为50 ℃,大于30 ℃,故C正确;若仅将U减小,则R两端的最小电压也减小,由欧姆定律可知电路中的最小电流也减小,则由R=UI可知Rt的最大值增大,由图乙可知,测得的最高温度增大,故D错误。
8.解析 当滑动变阻器的滑片P向左移动时,滑动变阻器接入电路的电阻变小,电路中的电流变大,故电流表示数将变大,根据U=IR可知定值电阻R1两端的电压U1增大;根据串联电路中的电压关系,滑动变阻器两端的电压U2=U电源-U1,由于电源电压U电源不变,所以U2减小,即电压表示数将变小。
答案 变大 变小
9.解析 分析电路图可知:R1与滑动变阻器R2串联,电压表V1测R1两端的电压,V2测滑动变阻器R2两端的电压。从图像中可以看出,甲图线最高电压可以达到6 V,此时电路中的最大电流为0.6 A,滑动变阻器接入电路中的电阻为零,两端的电压也为零,所以乙是电压表V2示数变化的图像。故电源电压为6 V,电阻R1=6V0.6 A=10 Ω。
答案 乙 6 10
10.解析 (1)由题图可知,R1与R2并联,电流表A1测量电阻R1的电流,电流表A测干路电流;
根据并联电路各支路两端的电压相等可知U1=U2=U=9 V;则电流表A1的示数I1=U1R1=9V10Ω=0.9 A。
(2)因并联电路中干路电流等于各支路电流之和,
所以,通过电阻R2的电流I2=I-I1=1.2 A-0.9 A=0.3 A
根据I=UR可得R2的阻值R2=U2I2=9V0.3A=30 Ω。
答案 (1)0.9 A
(2)30 Ω
11.解析 (1)闭合开关S1和S2,灯泡L与滑动变阻器R串联后再与R0并联,电流表测干路电流,电压表测R两端的电压,灯泡正常发光时,电压表的示数
UR=U-UL=6 V-6 V=0
此时通过灯泡的电流IL=0.5 A
通过R0的电流I0=I-IL=0.6 A-0.5 A=0.1 A
由I=UR可得,R0的阻值R0=UI0=6V0.1A=60 Ω。
(2)灯泡的电阻RL=ULIL=6V0.5A=12 Ω
断开开关S1,闭合开关S2,灯泡L与滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流,因电源的电压U'>UL,灯泡正常发光时,电路中的电流最大,即I大=0.5 A,
此时电路中的总电阻R总=U'I大=8V0.5A=16 Ω
滑动变阻器接入电路中的最小阻值
R小=R总-RL=16 Ω-12 Ω=4 Ω
当电压表的示数UR大=3 V时,滑动变阻器接入电路中的电阻最大,L两端的电压
UL'=U'-UR大=8 V-3 V=5 V
电路中的电流I'=UL'RL=UR大R,即5V12Ω=3VR,
解得R=7.2 Ω,
滑动变阻器的阻值变化范围为4~7.2 Ω。
答案 (1)0 60 Ω
(2)4~7.2 Ω
探究创新
12.解析 (1)I=UR,导线电阻R=UI=6V0.2A=30 Ω;(2)电缆线的总长度L=30Ω0.02Ω/m=1 500 m,电缆短路处到用户的距离是s=L2=1 500m2=750 m。
答案 (1)30 Ω (2)750 m
