知能提升

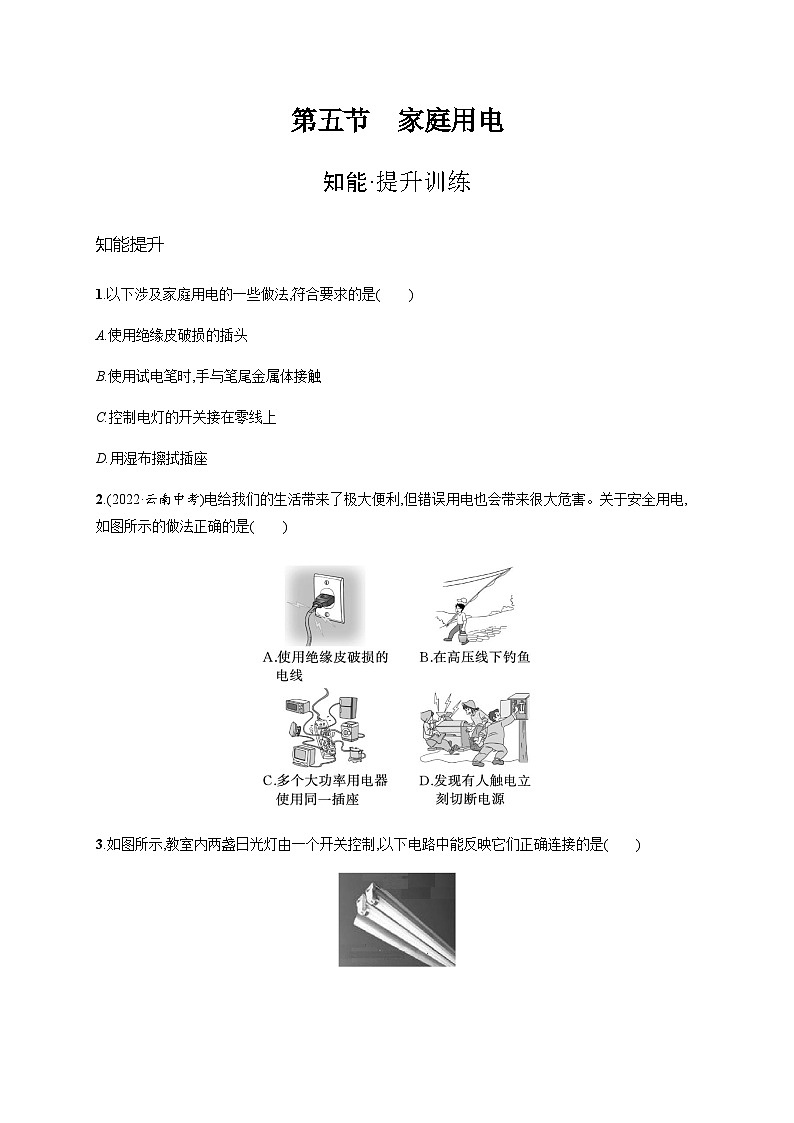

1.以下涉及家庭用电的一些做法,符合要求的是( )
A.使用绝缘皮破损的插头
B.使用试电笔时,手与笔尾金属体接触
C.控制电灯的开关接在零线上
D.用湿布擦拭插座
2.(2022·云南中考)电给我们的生活带来了极大便利,但错误用电也会带来很大危害。关于安全用电,如图所示的做法正确的是( )

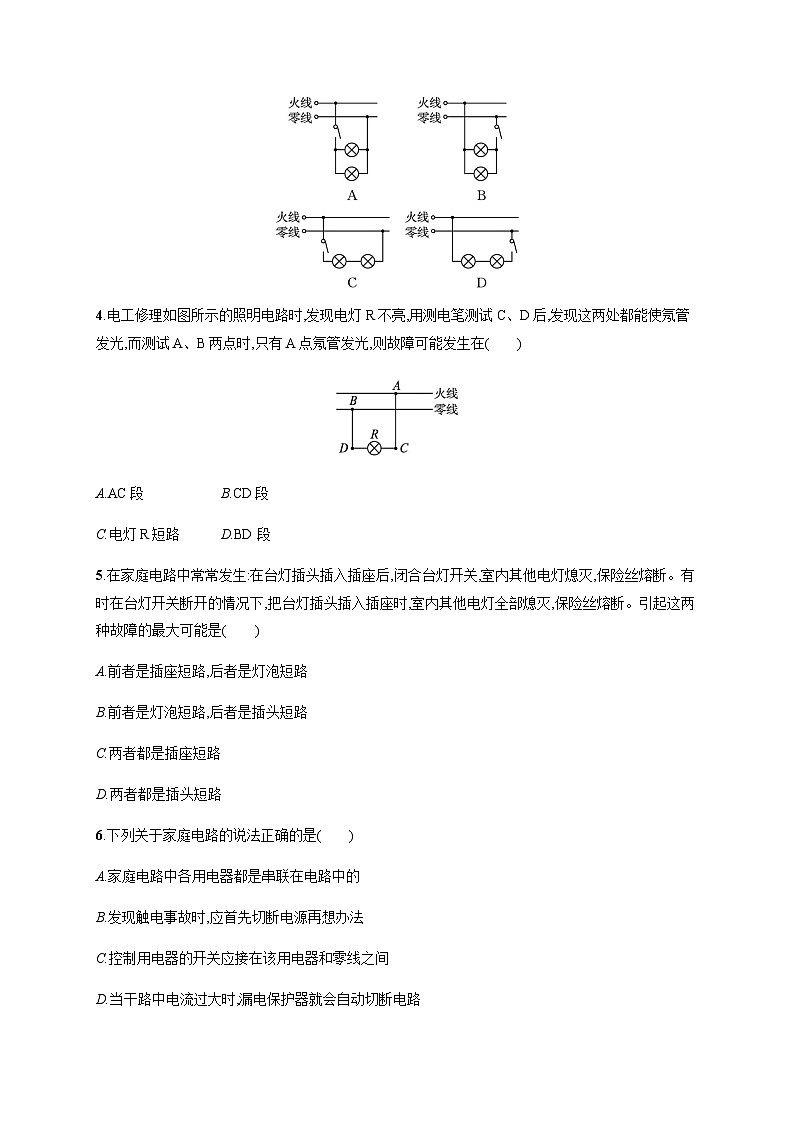

3.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是( )
4.电工修理如图所示的照明电路时,发现电灯R不亮,用测电笔测试C、D后,发现这两处都能使氖管发光,而测试A、B两点时,只有A点氖管发光,则故障可能发生在( )
A.AC段B.CD段
C.电灯R短路D.BD段
5.在家庭电路中常常发生:在台灯插头插入插座后,闭合台灯开关,室内其他电灯熄灭,保险丝熔断。有时在台灯开关断开的情况下,把台灯插头插入插座时,室内其他电灯全部熄灭,保险丝熔断。引起这两种故障的最大可能是( )
A.前者是插座短路,后者是灯泡短路
B.前者是灯泡短路,后者是插头短路
C.两者都是插座短路
D.两者都是插头短路
6.下列关于家庭电路的说法正确的是( )
A.家庭电路中各用电器都是串联在电路中的
B.发现触电事故时,应首先切断电源再想办法
C.控制用电器的开关应接在该用电器和零线之间
D.当干路中电流过大时,漏电保护器就会自动切断电路

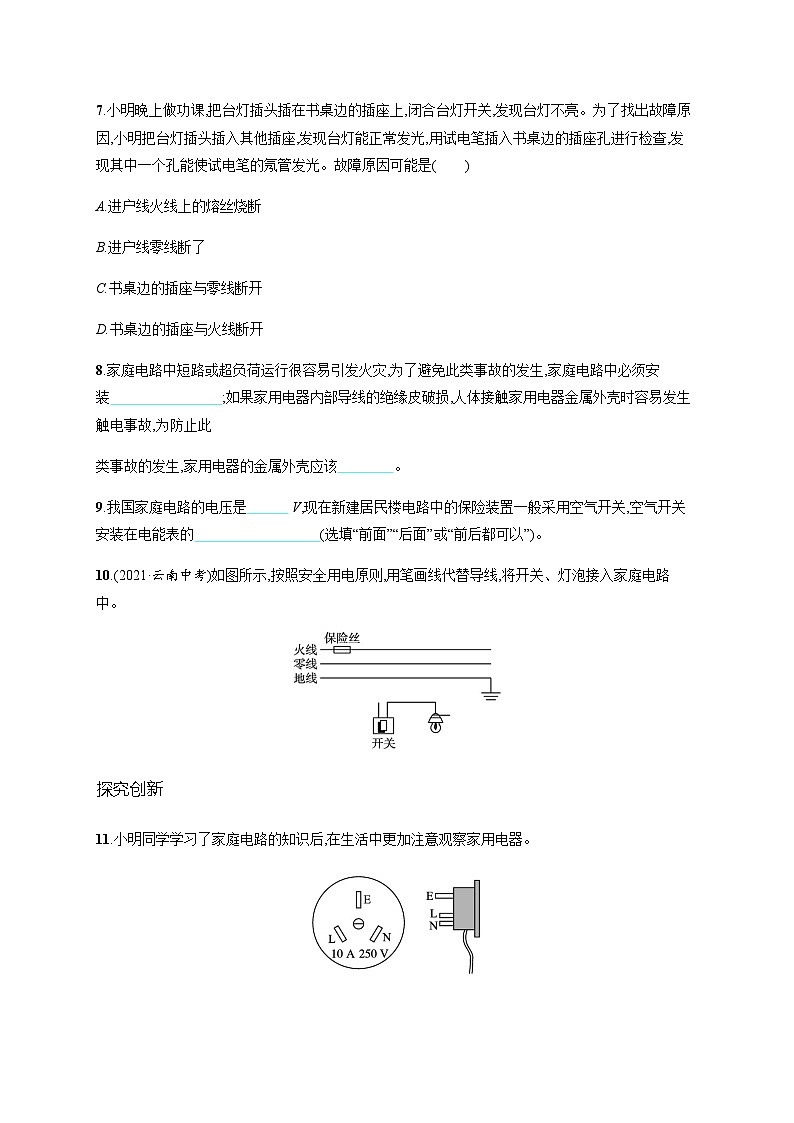

7.小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮。为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光。故障原因可能是( )
A.进户线火线上的熔丝烧断
B.进户线零线断了
C.书桌边的插座与零线断开
D.书桌边的插座与火线断开
8.家庭电路中短路或超负荷运行很容易引发火灾,为了避免此类事故的发生,家庭电路中必须安装 ;如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,为防止此
类事故的发生,家用电器的金属外壳应该 。
9.我国家庭电路的电压是 V,现在新建居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表的 (选填“前面”“后面”或“前后都可以”)。
10.(2021·云南中考)如图所示,按照安全用电原则,用笔画线代替导线,将开关、灯泡接入家庭电路中。
探究创新
11.小明同学学习了家庭电路的知识后,在生活中更加注意观察家用电器。
(1)如图所示,他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10 A 250 V”字样,其中的“10 A”表示什么意思?
(2)小明同学仔细观察三只插脚,又有新的发现:标有“E”字的插脚比其他两脚稍长一些。他又查看了其他家用电器的三脚插头,也是这种情况。它比其他两脚稍长一些有什么好处?
第五节 家庭用电
知能·提升训练
知能提升
1.B 绝缘皮破损的插头,容易漏电和引起触电,A不符合要求;控制电灯的开关应接在火线上,这样当开关断开后,电灯便与火线断开,不易触电,C不符合要求;湿布能导电,用湿布擦拭插座容易触电,D不符合要求。只有B符合要求。
2.D 使用绝缘皮破损的电线容易漏电和触电,故A错误;在高压线下钓鱼,易发生触电,故B错误;多个大功率用电器使用同一插座,通过插座的电流过大易引起火灾,故C错误;发现有人触电立刻切断电源,故D正确。
3.A 一个开关同时控制两盏日光灯,若摘掉其中任意一盏灯管,由另外一盏灯仍正常发光可知,这两盏日光灯是互不影响的,所以它们之间一定是并联的;火线接用电器之前,应先接开关,故选A。
4.D 测电笔测试C、D两处都能使氖管发光,说明D点也是属于火线,所以D点一定不会与零线直接相连,测试A、B两点时,只有A点氖管发光,说明B点属于零线,而D点属于火线,所以在BD段断开。
5.B
6.B 在家庭电路中各用电器都互不影响,能独立工作,它们是并联的,故A错误;发现有人触电后,应该首先切断电源,然后再进行其他的救护措施,故B正确;开关应接在用电器和火线之间,这样在断开开关时,用电器才不会带电,故C错误;漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸,而电路中电流过大不会跳闸,故D错误。
7.C 进户线火线上的熔丝烧断,台灯不会发光,故A错;进户线零线断,台灯不会发光,故B错;书桌边的插座其中一个孔接火线,能使氖管发光,若零线断开,使得灯不能发光,故C对;书桌边的插座与火线断开,不会使试电笔的氖管发光,故D错。
8.解析 当电路短路时,电路中的电流就会很大,使用家庭电路中必须安装能起到自动断开电源作用的空气开关(或熔断器、漏电保护器、触电保护器、熔丝等均可);如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,如果外壳接地,地线把人体短路,不会发生触电事故;所以为防止此类事故的发生,家用电器的金属外壳应该接地。
答案 空气开关(或熔断器、漏电保护器、触电保护器、熔丝等均可) 接地
9.解析 我国家庭电路的电压是220 V;在家庭电路的进户布局中,电能表测家庭电路所消耗的电能,空气开关一定要安装在电能表之后。
答案 220 后面
10.答案 如图所示
探究创新
11.解析 (1)铭牌上标有“10 A 250 V”字样,其中的“10 A”表示允许通过的最大电流为10 A,“250 V”表示允许的最大电压;(2)标有“E”字的插脚为接地线,比其他两脚稍长一些。这样插插头时能使家用电器的金属外壳先接地,拔插头时能使金属外壳后离开地线,即使家用电器因绝缘不好“漏电”,也会使电流通过导线导入大地,人也就不会触电。
答案 (1)“10 A”表示允许通过的最大电流为10 A。(2)这样插插头时能使家用电器的金属外壳先接地,拔插头时能使金属外壳后离开地线,即使家用电器因绝缘不好“漏电”,也会使电流通过导线导入大地,人也就不会触电。
