沪科版九年级物理第十四章了解电路第四节第一课时电流及电流表的使用课件

这是一份沪科版九年级物理第十四章了解电路第四节第一课时电流及电流表的使用课件，共19页。

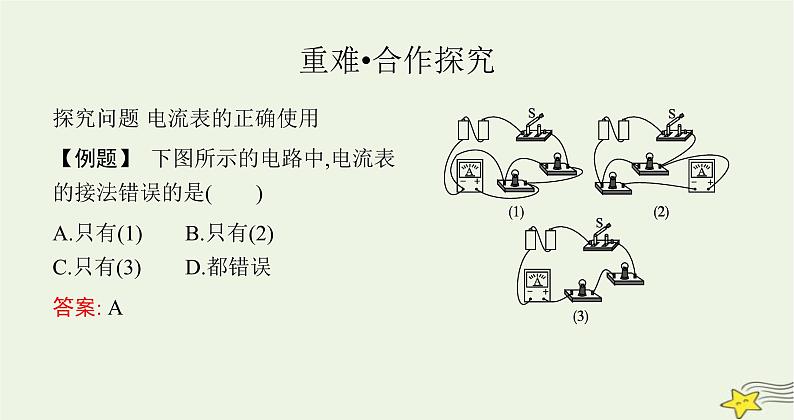

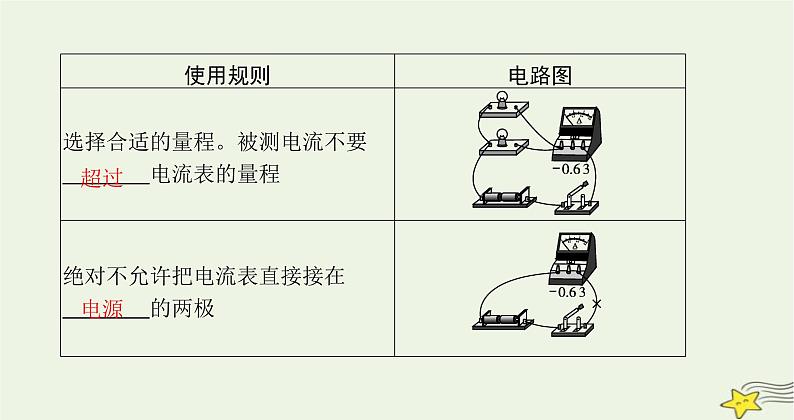

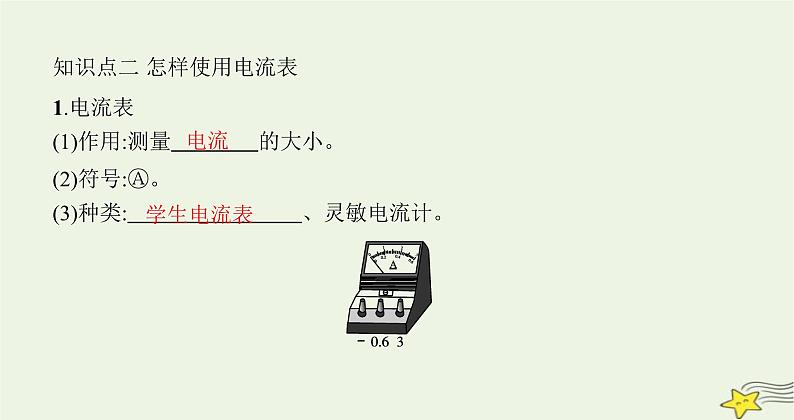

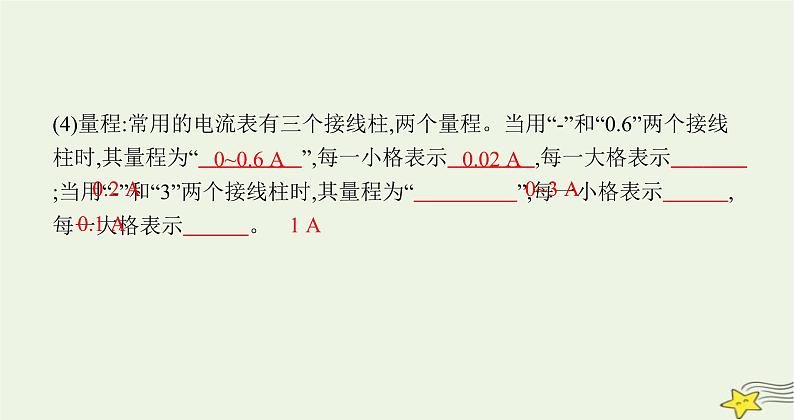

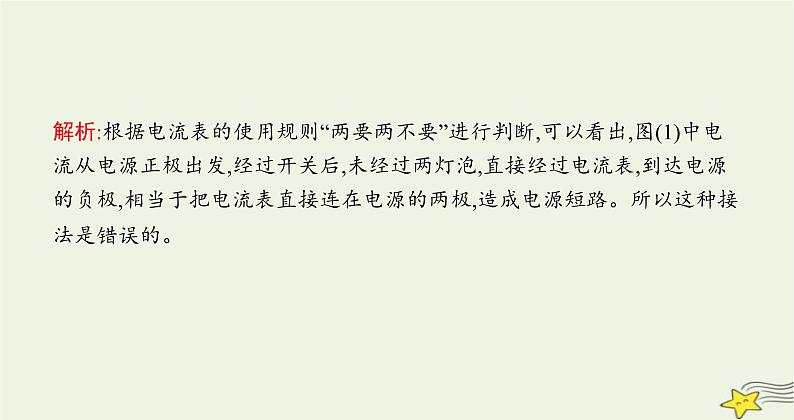

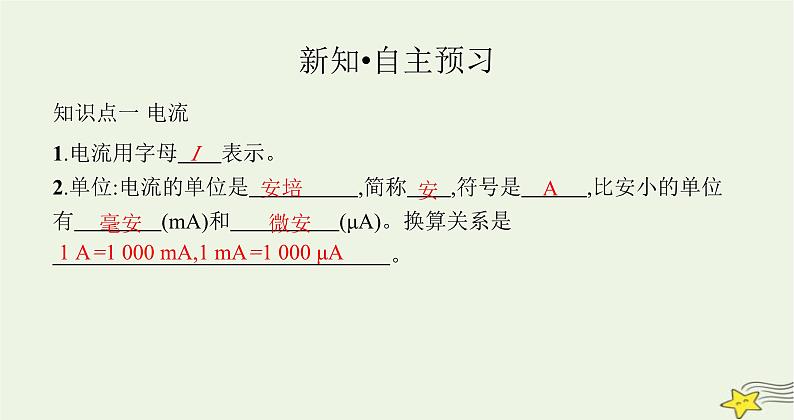

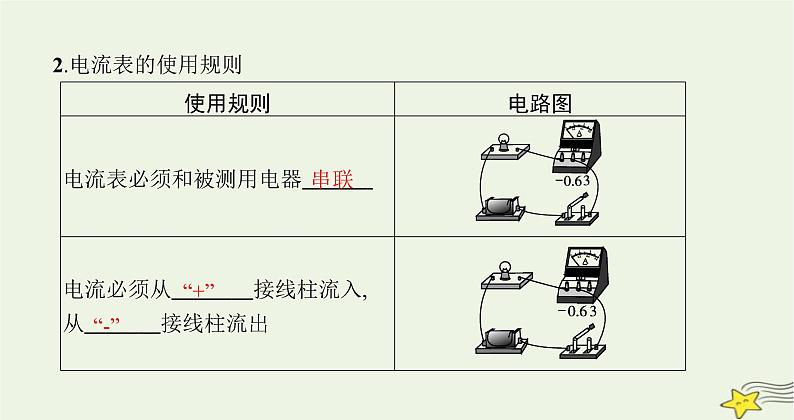

了解电路第四节　科学探究:串联和并联电路的电流第一课时　电流及电流表的使用新知•自主预习知识点一 电流1.电流用字母　　表示。 2.单位:电流的单位是　　　　　,简称　　,符号是　　　,比安小的单位有　　　　(mA)和　　　　　(μA)。换算关系是　　　　　　　 　　。 I安培安A毫安微安1 A=1 000 mA,1 mA=1 000 μA 知识点二 怎样使用电流表1.电流表(1)作用:测量　　　　的大小。 (2)符号:Ⓐ。(3)种类:　　　　　　　　、灵敏电流计。 电流学生电流表(4)量程:常用的电流表有三个接线柱,两个量程。当用“-”和“0.6”两个接线柱时,其量程为“　　 　　”,每一小格表示　　　　,每一大格表示　 　　;当用“-”和“3”两个接线柱时,其量程为“　　 　　”,每一小格表示　　　,每一大格表示　　　。 0~0.6 A　0.02 A0.2 A0~3 A0.1 A1 A2.电流表的使用规则 串联“+”　“-”超过电源重难•合作探究探究问题 电流表的正确使用【例题】 下图所示的电路中,电流表的接法错误的是(　　) A.只有(1) B.只有(2)C.只有(3) D.都错误答案: A　 解析:根据电流表的使用规则“两要两不要”进行判断,可以看出,图(1)中电流从电源正极出发,经过开关后,未经过两灯泡,直接经过电流表,到达电源的负极,相当于把电流表直接连在电源的两极,造成电源短路。所以这种接法是错误的。变式训练 如图所示,下列说法正确的是(　　)A.灯泡L1、L2串联B.电流表测通过L1的电流C.电流表测通过L2的电流D.电流表测总电流答案: C 由电路分析可知,灯泡L1、L2是并联的,故A错误;电流表在L2所在的支路中和L2串联,所以测的是L2的电流,所以B、D错误,C正确。解析: 电流表相当于一根导线,判断电路的连接方式 → 找出与电流表串联的用电器→ 得出结论基础•限时达标知识点一　电流1.某家用电器正常工作时,通过的电流大约为5 A,该用电器可能是(　　)A.电视机　B.白炽灯　C.洗衣机　D.空调答案: D　解析:电视机的电流约为1 A,白炽灯的电流在0.3 A左右,洗衣机的电流为1~2 A,空调的电流约为5 A,因此合理的选项应为D。2.液晶显示电子计算器工作时的电流约为120 μA。120 μA=　　　　mA=　　　　　　　A。  答案: 0.12　 1.2×10-4 3.右图是一种LED手电筒,它用两节干电池作电源,由5个LED并联组成,每只LED的额定电流为15 mA,则这种LED手电筒正常工作时的总电流为　　　　　 mA 。 答案: 75 解析: 并联电路中的总电流等于各支路电流之和,故这种LED手电筒正常工作时的总电流为5×15 mA=75 mA。知识点二　电流表4.如果想用电流表测量电路中通过灯泡L1的电流,下列电路图中正确的是(　　)答案: B　 解析:A项中电流表在干路中,测干路中的电流;B项中电流表与L1串联,测L1的电流;C项中电流表与L2串联,测L2的电流;D项中电流表与L1串联,但接线柱接错了。5.关于电流表的使用,下列说法不正确的是(　　)A.使用前如果电流表的指针没有指在表盘上的“0”点,要先进行调零B.电流表要并联在被测电路中C.当电路中的电流无法估计时,要用试触的方法来选定合适的量程D.绝不允许不经过用电器把电流表接线柱直接接到电源的两极上B6.下图是小明在使用电流表测量电路中电流时,指针所指的位置。小明选择电流表的量程是　　　　,分度值是　　　　,电流表的示数为　　　　。若选另一量程电流表的示数为　　　　。 答案: 0~3 A　0.1 A　2.3 A　0.46 A 解析: 看接入电路中的接线柱确定电流表的量程和分度值根据电流表示数的读法读数2 A+3×0.1 A=2.3 A或23×0.1 A=2.3 A。若选另一量程电流表的示数是 2.3 A 的五分之一所以是0.46 A。
