沪科版九年级物理第十四章了解电路第五节第二课时探究串并联电路中的电压特点课件

这是一份沪科版九年级物理第十四章了解电路第五节第二课时探究串并联电路中的电压特点课件，共16页。

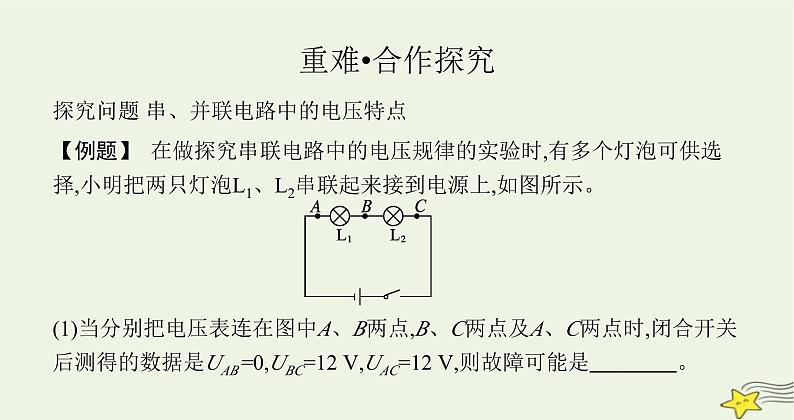

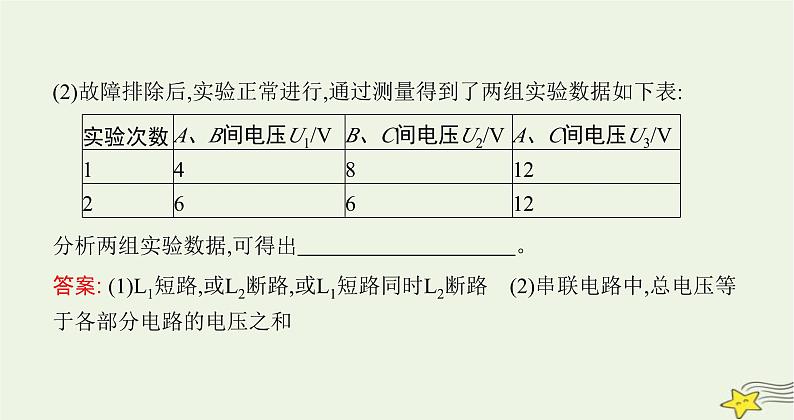

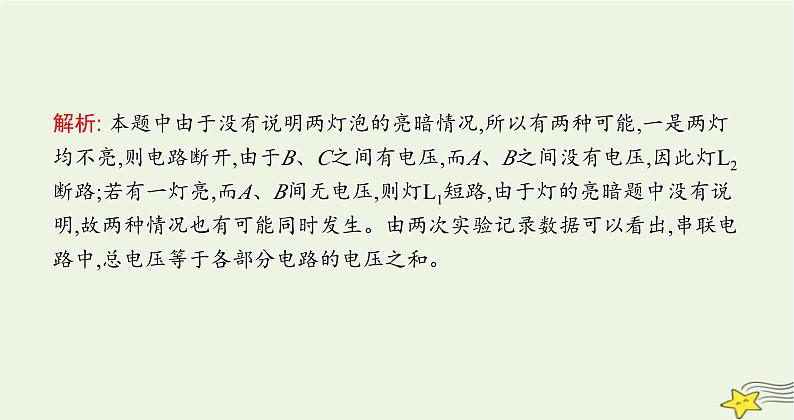

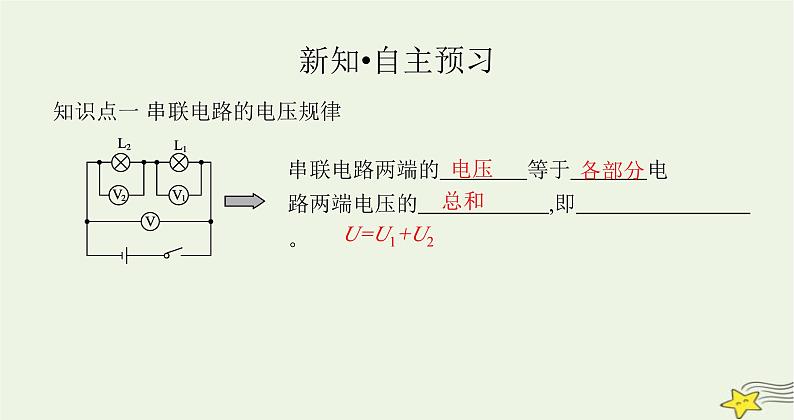

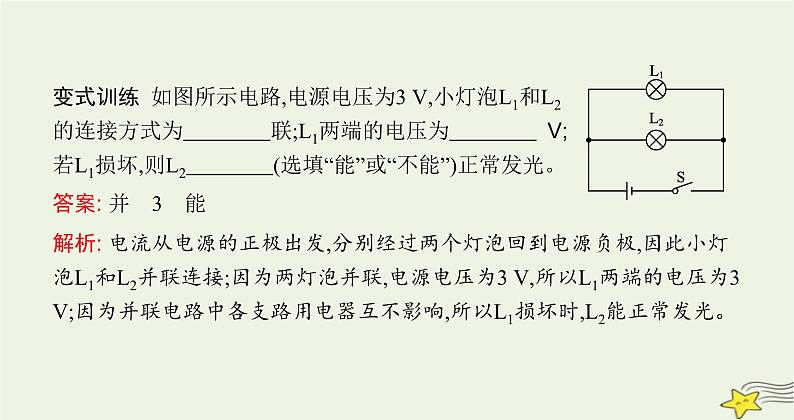

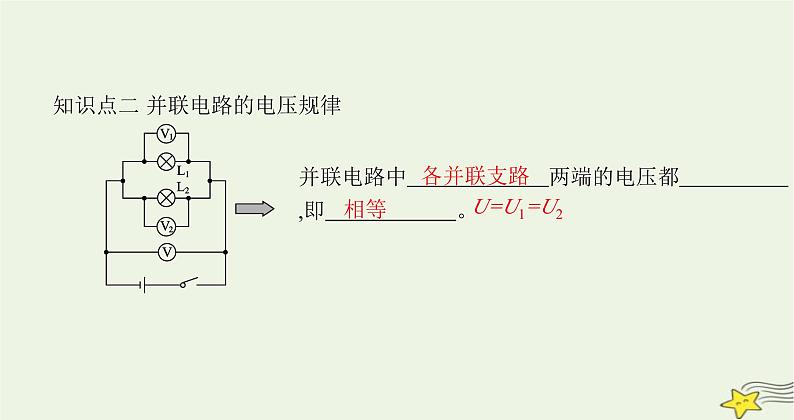

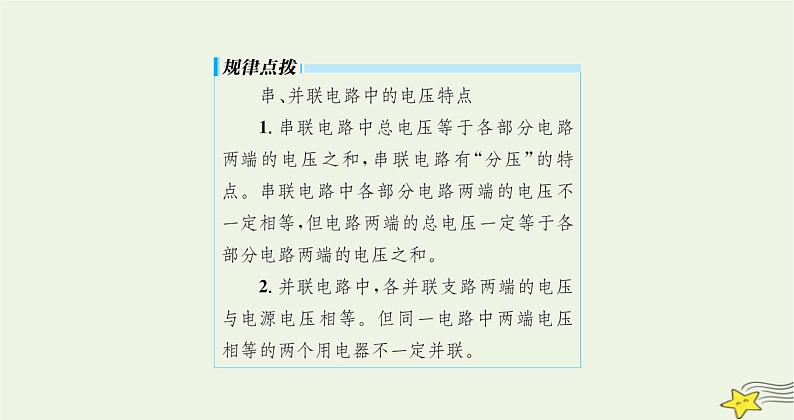

了解电路第二课时　探究串、并联电路中的电压特点新知•自主预习知识点一 串联电路的电压规律串联电路两端的　　　　等于　　 　电路两端电压的　　　　　　,即　　　　　　　　。电压 各部分总和U=U1+U2 知识点二 并联电路的电压规律并联电路中　　　 　　两端的电压都　　　　　,即　　　　　　。 各并联支路相等U=U1=U2 重难•合作探究探究问题 串、并联电路中的电压特点【例题】 在做探究串联电路中的电压规律的实验时,有多个灯泡可供选择,小明把两只灯泡L1、L2串联起来接到电源上,如图所示。(1)当分别把电压表连在图中A、B两点,B、C两点及A、C两点时,闭合开关后测得的数据是UAB=0,UBC=12 V,UAC=12 V,则故障可能是 　 。 分析两组实验数据,可得出 　 。 (2)故障排除后,实验正常进行,通过测量得到了两组实验数据如下表: 答案: (1)L1短路,或L2断路,或L1短路同时L2断路　(2)串联电路中,总电压等于各部分电路的电压之和解析: 本题中由于没有说明两灯泡的亮暗情况,所以有两种可能,一是两灯均不亮,则电路断开,由于B、C之间有电压,而A、B之间没有电压,因此灯L2断路;若有一灯亮,而A、B间无电压,则灯L1短路,由于灯的亮暗题中没有说明,故两种情况也有可能同时发生。由两次实验记录数据可以看出,串联电路中,总电压等于各部分电路的电压之和。变式训练 如图所示电路,电源电压为3 V,小灯泡L1和L2的连接方式为　　　　联;L1两端的电压为　　　　 V;若L1损坏,则L2　　　　(选填“能”或“不能”)正常发光。 答案: 并　3　能 解析: 电流从电源的正极出发,分别经过两个灯泡回到电源负极,因此小灯泡L1和L2并联连接;因为两灯泡并联,电源电压为3 V,所以L1两端的电压为3 V;因为并联电路中各支路用电器互不影响,所以L1损坏时,L2能正常发光。基础•限时达标知识点一　串联电路中的电压特点1.在如图所示电路中,闭合开关S,电压表的示数将(　　)A.不变B.增大C.减小D.无法确定答案: B　 解析:当S断开时,L1与L2串联,电压表与L1并联,测L1两端的电压。当S闭合时,L2被短路,此时电路中只有L1工作,因此电压表既测电源的电压,又测L1两端的电压,它们的值是相等的。由于电源的电压值大于S断开时L1两端的电压值,所以电压表的示数将增大。2.右图是小明同学探究串联电路中电压的特点的电路图,下列说法正确的是(　　)A.UAB一定等于UBCB.UAB一定不等于UBCC.UAB一定大于UBCD.UAC一定等于UAB加上UBC答案: D　解析:根据串联电路中电压的特点:串联电路中总电压等于各部分电路两端的电压之和。故选D。3.如图所示的电路,开关S闭合后电压表 V1和 V2的示数分别是 6 V 和11 V,则此时灯泡L2两端的电压是　　　　 V。 答案: 5 解析: 观察电路图可知:灯泡L1和L2串联;电压表 V1并联在L1两端,测量的是L1两端的电压;电压表 V2并联在L1和L2串联后的两端,测量的是L1和L2两端的总电压。根据在串联电路中,总电压等于各部分电压之和,所以L2两端的电压为U2=U-U1=11 V-6 V=5 V。4.如图所示,分别将电压表并联在A和B两点,B和C两点,分别测得电压是1.5 V、2.5 V;并联在A、C两点,测量的电压为　　　　 V。据此可得的结论是　　　　 　。 答案: 4　串联电路两端的总电压等于各部分电路两端的电压之和 解析: 由题图可知,该电路是串联电路。把电压表并联在A和B两点测的是灯泡L1两端的电压;把电压表并联在B和C两点测的是灯泡L2两端的电压;把电压表并联在A和C两点测的是灯泡L1和L2串联后两端的总电压。通过这三次测量可以探究串联电路中的电压规律。知识点二　并联电路中的电压特点5.如图所示,电源电压保持不变,当S2闭合时电压表的示数(　　)A.变大 B.变小C.不变 D.无法确定答案: C　解析:开关S2断开时,电路中只有灯泡L2,电压表测L2两端电压,即电源电压;S2闭合后,灯泡L1和L2并联,由于并联电路各支路两端电压相等,电压表测的是L1两端的电压,又是电源电压,也是L2两端的电压。由于电源电压保持不变,所以电压表示数不变。6.在如图所示的电路中,电压表V1的示数为2.5 V,电压表V2的示数应为　　　　,电压表V的示数应为　　　　。 答案: 2.5 V　2.5 V 解析: 由并联电路中,各支路两端的电压相等,且各支路都直接与电源相连接,因此各支路两端的电压也就是电源电压,所以题中,电压表V1、电压表V2、电压表V的示数相等,都等于2.5 V。
