    这是一份沪科版九年级物理第十五章探究电路第四节电阻的串联和并联课件,共15页。

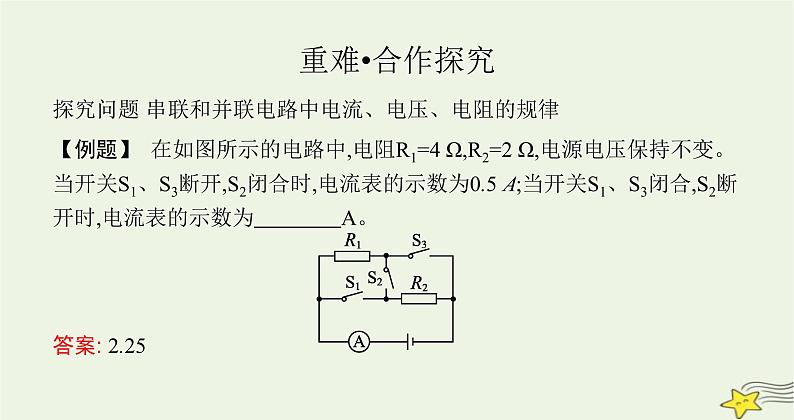

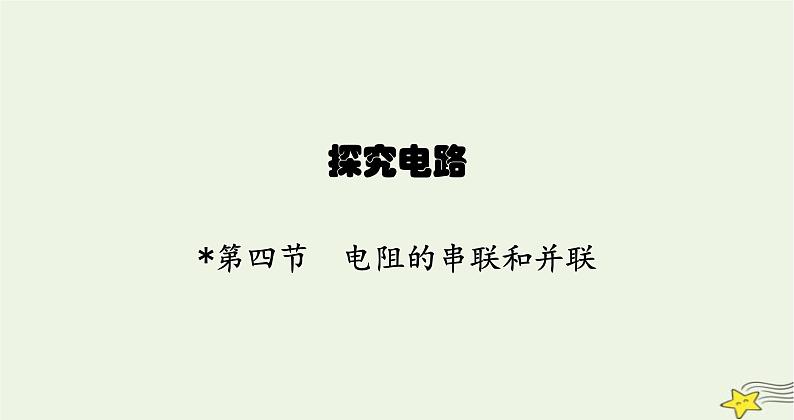

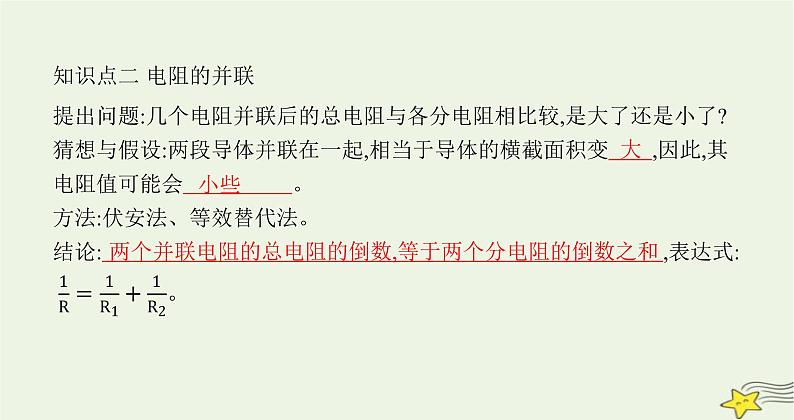

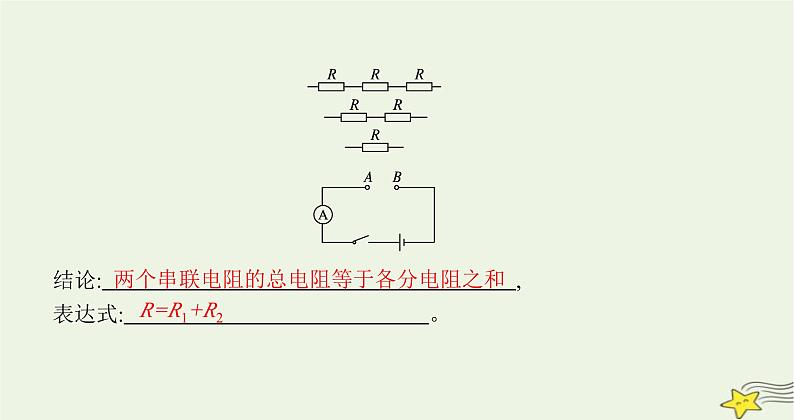

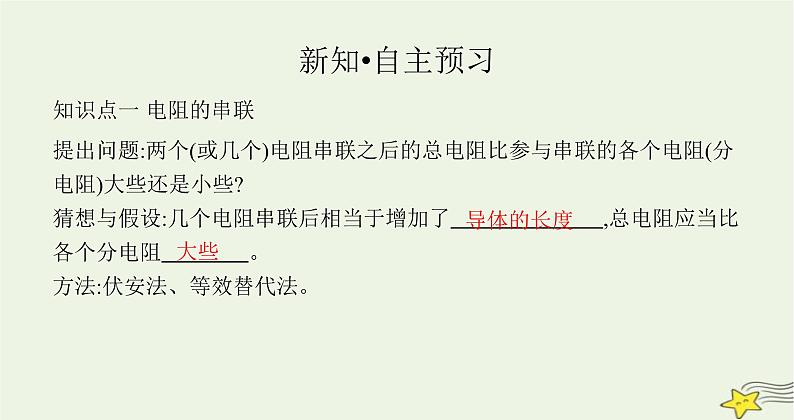

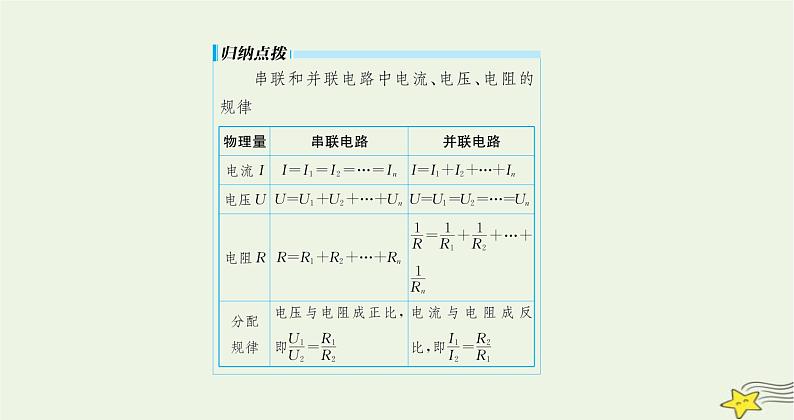

    探究电路*第四节 电阻的串联和并联新知•自主预习知识点一 电阻的串联提出问题:两个(或几个)电阻串联之后的总电阻比参与串联的各个电阻(分电阻)大些还是小些?猜想与假设:几个电阻串联后相当于增加了       ,总电阻应当比各个分电阻    。 方法:伏安法、等效替代法。导体的长度大些结论:  , 表达式:              。 两个串联电阻的总电阻等于各分电阻之和R=R1+R2 知识点二 电阻的并联提出问题:几个电阻并联后的总电阻与各分电阻相比较,是大了还是小了?猜想与假设:两段导体并联在一起,相当于导体的横截面积变  ,因此,其电阻值可能会     。 方法:伏安法、等效替代法。结论:                         ,表达式:大小些两个并联电阻的总电阻的倒数,等于两个分电阻的倒数之和重难•合作探究探究问题 串联和并联电路中电流、电压、电阻的规律【例题】 在如图所示的电路中,电阻R1=4 Ω,R2=2 Ω,电源电压保持不变。当开关S1、S3断开,S2闭合时,电流表的示数为0.5 A;当开关S1、S3闭合,S2断开时,电流表的示数为    A。 答案: 2.25 解析: 从题图中可以看出,当开关S1、S3断开,S2闭合时,电阻R1、R2串联,则电源电压U=IR串=I(R1+R2)=0.5 A×(4 Ω+2 Ω)=3 V;当开关S1、S3闭合,S2断开时,电阻R1、R2并联,电流表测干路中的电流,此时并联的总电阻变式训练 四节新干电池串联成电池组,电压为    V。现有R1、R2两个电阻,R1=10 Ω,R2=15 Ω。将它们并联后接入电池组的两端(如图),则电路总电阻是     Ω,R1、R2两端的电压之比是    ,通过R1、R2的电流之比是    。 答案: 6 6 1∶1 3∶2 解析: 由于一节干电池的电压为1.5 V,故四节干电池串联后的电压为6 V,并联的电阻特点为 ,解得R=6 Ω,并联电路中的电路两端的电压是相等的,故R1、R2两端的电压之比是1∶1,电流之比等于电阻之比的倒数,故通过R1、R2的电流之比为15 Ω∶10 Ω=3∶2。基础•限时达标知识点一 串联电路的电阻1.有两个电阻,阻值分别为30 Ω和10 Ω,把它们串联起来,其总电阻是(  )A.40 Ω B.30 ΩC.20 Ω D.7.5 ΩA2.把两个阻值不同的电阻R1和R2串联,则总电阻(  )A.介于两个电阻之间B.比任何一个电阻都要小C.比任何一个电阻都要大D.可能等于其中的一个电阻C3.有两个电阻,R1=4 Ω,R2=6 Ω,如果把它们串联在电路中,通过它们的电流分别为I1、I2,它们两端的电压分别是U1、U2,则I1∶I2=    ,U1∶U2=    。 答案: 1∶1 2∶3 解析: 串联电路中各处的电流相等,I1∶I2=1∶1;在串联电路中,电压的分配与电阻成正比,则U1∶U2=R1∶R2=4 Ω∶6 Ω=2∶3。知识点二 并联电路的电阻4. 在如图所示的电路中,电压U不变,开关S闭合后,下列说法正确的是(  )A.电流表的读数增大B.电流表的读数减小C.电压表的读数增大D.电压表的读数减小A5.把电阻R1=3 Ω、R2=6 Ω接入同一电路中,关于它们的总电阻(等效电阻)值,下列四个选项中,不可能的是(  )A.9 Ω B.2 ΩC.9 Ω或2 Ω D.3 Ω答案: D  解析: 6.将R1=60 Ω与R2=    Ω的两只电阻并联,它们并联后的等效电阻为15 Ω。 答案: 20
