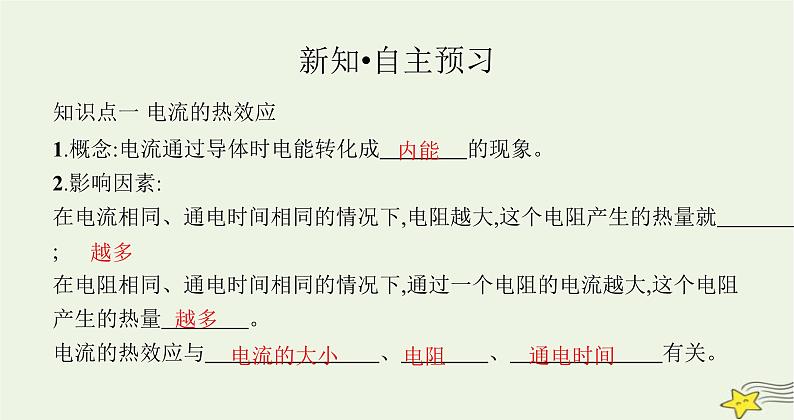

知识点一 电流的热效应
1.概念:电流通过导体时电能转化成　　　　的现象。 2.影响因素:在电流相同、通电时间相同的情况下,电阻越大,这个电阻产生的热量就　　　　; 在电阻相同、通电时间相同的情况下,通过一个电阻的电流越大,这个电阻产生的热量　　　　。 电流的热效应与　　　　　　　　、　　　　、　　　　　　　有关。

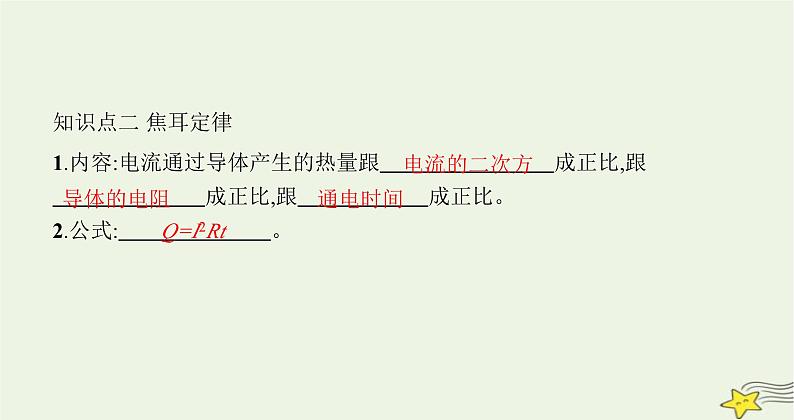

1.内容:电流通过导体产生的热量跟　　　　　　　　成正比,跟　　　　　　　成正比,跟　　　　　　成正比。 2.公式:　　　　　　　。
探究问题一 探究电流的热效应

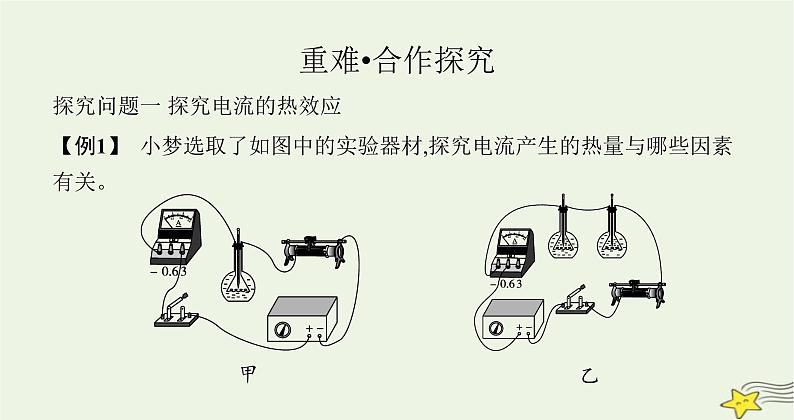

【例1】 小梦选取了如图中的实验器材,探究电流产生的热量与哪些因素有关。

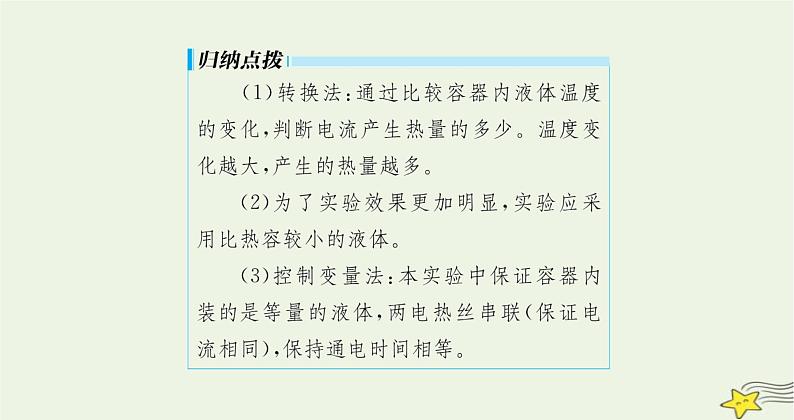

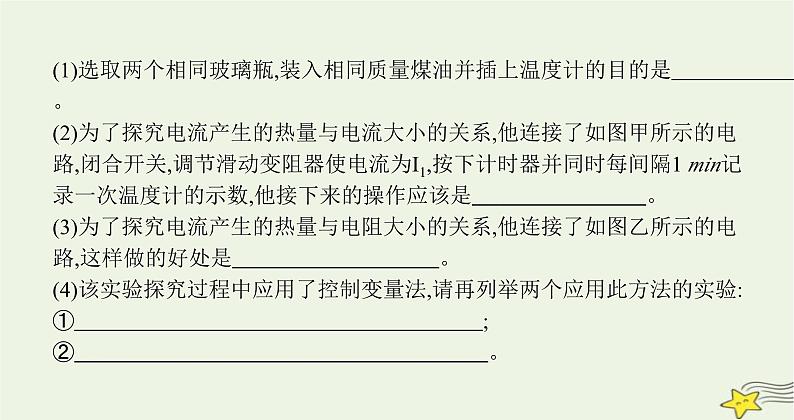

(1)选取两个相同玻璃瓶,装入相同质量煤油并插上温度计的目的是　　　　　　　　　　　　　　　　　　　　。 (2)为了探究电流产生的热量与电流大小的关系,他连接了如图甲所示的电路,闭合开关,调节滑动变阻器使电流为I1,按下计时器并同时每间隔1 min记录一次温度计的示数,他接下来的操作应该是 　 。 (3)为了探究电流产生的热量与电阻大小的关系,他连接了如图乙所示的电路,这样做的好处是　 。 (4)该实验探究过程中应用了控制变量法,请再列举两个应用此方法的实验:①　 ; ②　 。

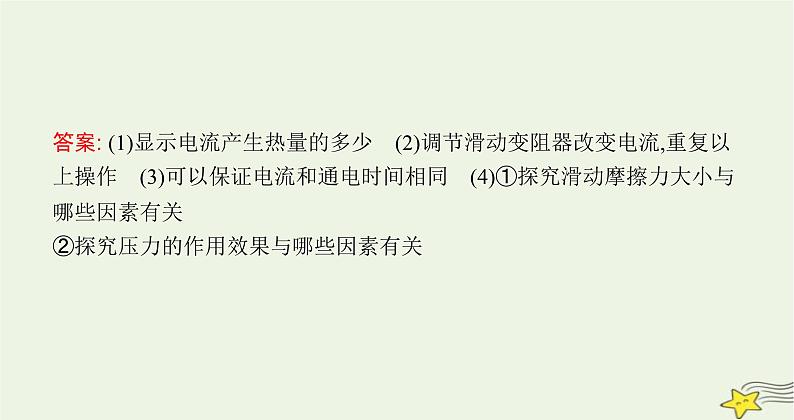

答案: (1)显示电流产生热量的多少　(2)调节滑动变阻器改变电流,重复以上操作　(3)可以保证电流和通电时间相同　(4)①探究滑动摩擦力大小与哪些因素有关②探究压力的作用效果与哪些因素有关

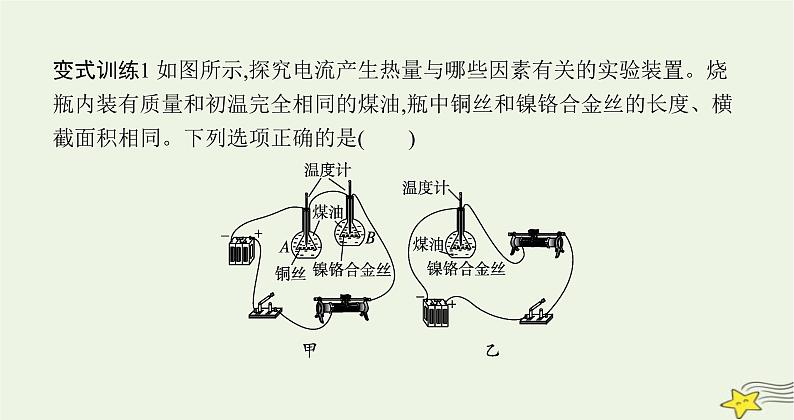

变式训练1 如图所示,探究电流产生热量与哪些因素有关的实验装置。烧瓶内装有质量和初温完全相同的煤油,瓶中铜丝和镍铬合金丝的长度、横截面积相同。下列选项正确的是(　　)
A.在甲图中,探究的是电流产生热量与电阻的关系B.在乙图中,探究的是电流产生热量与电阻的关系C.在甲图中,闭合开关一段时间后,A瓶中温度计的示数更高D.乙图只能用来探究电流产生的热量与电流大小的关系
解析:甲图中A、B串联,电流相同,但两导体的电阻不同,所以探究的是电流产生的热量与电阻的关系,故A正确;乙图中,导体电阻不变,但滑动变阻器可以改变电路中的电流,所以探究的是电流产生的热量与电流的关系,故B错误;甲图中,因为B中导体电阻大于A中导体电阻,根据Q=I2Rt可知,电流和通电时间相同时,B中的镍铬合金丝产生的热量更多,温度计的示数更高,故C错误;乙图也可以改变电阻丝的电阻值,通过滑动变阻器保持电流不变,探究产生热量和电阻的关系,故D错误。
探究问题二 焦耳定律的应用
【例2】 学习了电学知识后,小亮研究家中具有保温功能的电饭锅,画出电饭锅的电路原理图如图所示,电饭锅的铭牌上部分内容见下表。
(1)R1、R2中哪个是加热电阻?要使电饭锅加热,开关S闭合还是断开?(2)电饭锅正常加热时,电路的电流是多大?(3)电路中电阻R1、R2的阻值各是多大?保温时,R1、R2产生的电热之比是多少?
答案: (1)R1是加热电阻,要使电饭锅加热,开关S闭合(2)5 A　(3)44 Ω、1 056 Ω　1∶24
变式训练2 一台电动机额定电压为220 V,线圈电阻R=0.5 Ω,电动机正常工作时通过线圈的电流为I=1 A,电动机正常工作10 min。求:(1)电动机消耗的电能。(2)线圈上产生的热量。
答案: (1)1.32×105 J　(2)300 J
解析: (1)电动机消耗的电能W=UIt=220 V×1 A×10×60 s=1.32×105 J;(2)线圈上产生的热量Q=I2Rt=(1 A)2×0.5 Ω×10×60 s=300 J。
知识点一　电流的热效应及其应用1.下列电器设备主要利用电流热效应进行工作的是(　　)
2.下列用来防止电热危害的是(　　)A.供取暖用的电热器B.电热取暖器的散热片C.电熨斗金属外壳D.电视机上的散热窗
答案: D　解析:供取暖用的电热器是利用电热的装置,不是防止电热危害的,故A错误;电热取暖器内的散热片是将电热散发到空气中进行加热的,不是用来防止电热危害的装置,故B错误;电熨斗的金属外壳是利用了金属具有良好的导热能力,不是用来防止电热危害的,故C错误;电流通过电视机时产生的热量是有害的,电视机的散热窗是用来散热的,故D正确。
3.关于电热,下列说法正确的是(　　)A.电热都是有害的B.电热器的发热体是用熔点高、电阻大的电阻丝制成的C.电磁炉、电风扇、电熨斗都是电热器D.通过导体的电流越大,产生的热量越多
知识点二　焦耳定律4.下列各用电器均标有“220 V 60 W”字样,它们正常工作相同的时间,发热最多的用电器是(　　)A.电视机B.电风扇C.电热毯D.电灯
