初中物理人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律图文课件ppt

这是一份初中物理人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律图文课件ppt，共11页。

一、串联电路的电压规律1.串联电路总电压等于各部分电路的电压　　　。 2.串联电池组两端的电压等于每节电池两端电压　　　　　。 二、并联电路的电压规律并联电路总电压跟各支路两端的电压　　　　　。

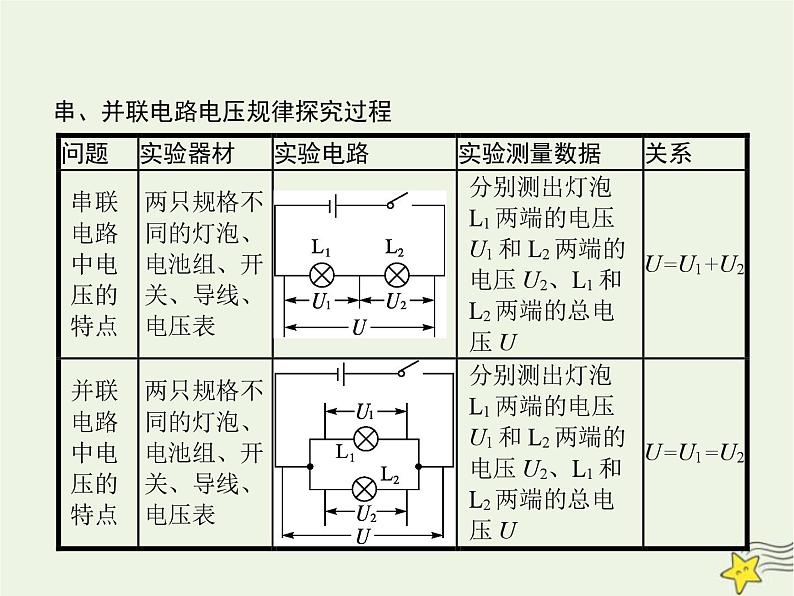

串、并联电路电压规律探究过程

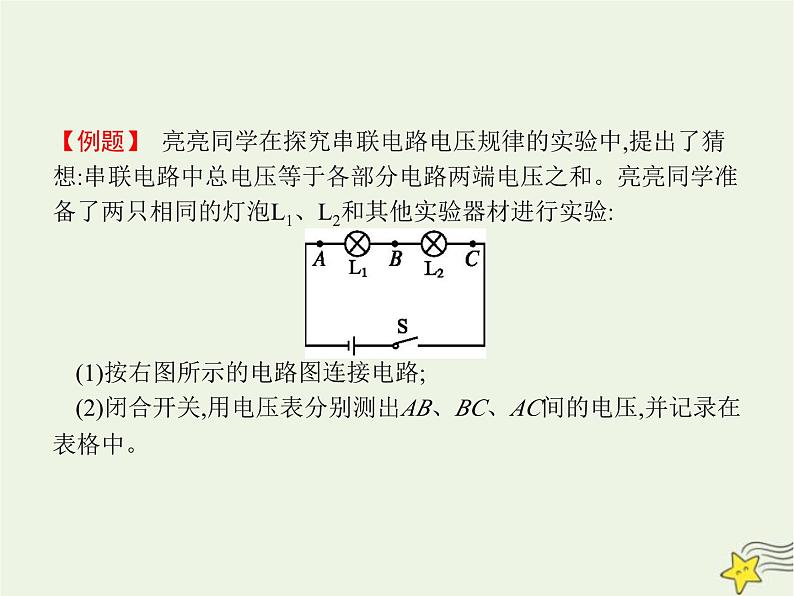

【例题】 亮亮同学在探究串联电路电压规律的实验中,提出了猜想:串联电路中总电压等于各部分电路两端电压之和。亮亮同学准备了两只相同的灯泡L1、L2和其他实验器材进行实验:
(1)按右图所示的电路图连接电路;(2)闭合开关,用电压表分别测出AB、BC、AC间的电压,并记录在表格中。

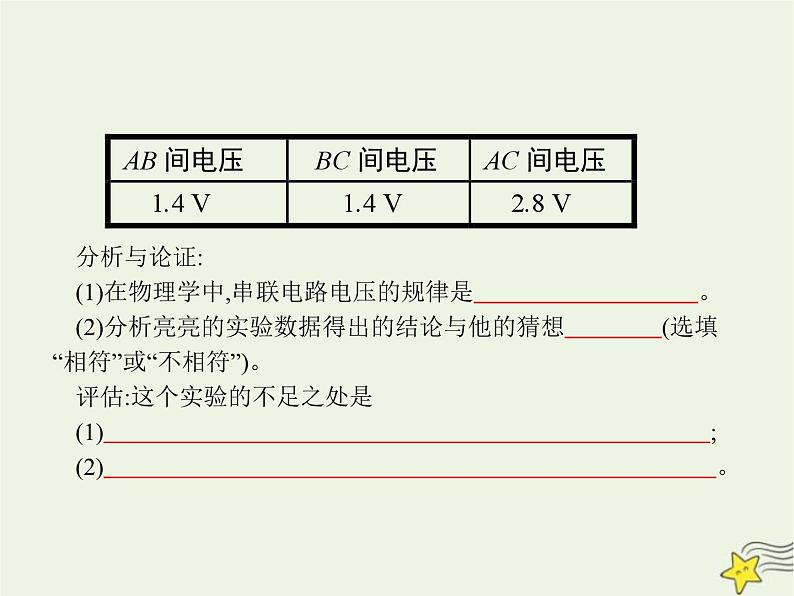

分析与论证:(1)在物理学中,串联电路电压的规律是 　　　　　　　　　。 (2)分析亮亮的实验数据得出的结论与他的猜想　　　　(选填“相符”或“不相符”)。 评估:这个实验的不足之处是(1)　　　　　　　　　　　　　　　　　　　　　　　　　; (2) 　　　　　　　　　　　　　　　　　　　　　　　　　。
解析:通过实验数据分析得到结论:串联电路两端的总电压等于各部分电路两端的电压之和,这是与他的猜想相符的,但是由于他使用了两个相同的灯泡,导致两个灯泡两端的电压也相等,这样在分析数据时,可能得出串联电路中各用电器两端电压相等的错误结论,所以使用两个不同的灯泡来做实验更好。答案:分析与论证:(1)串联电路两端的总电压等于各部分电路两端电压之和　(2)相符评估:(1)以两只相同的灯泡代替一般情况下两个不同的灯泡　(2)用一次实验的数据得出物理规律
一、串联电路的电压规律1.将电灯L1和L2串联,用电压表测出电灯L1两端的电压是8 V,电灯L1和L2串联的总电压是12 V,那么电灯L2两端的电压和两灯中的电流I1和I2的关系是(　　)A.12 V　I1>I2　　　　　 B.8 V　I1根据串联电路中各处电流相等,可知选项A、B错误;再根据串联电路中电压间的关系得U2=U-U1=12 V-8 V=4 V,所以选项C正确,选项D错误。
2.如图所示,电源电压是6 V,电压表示数是2 V,电压表测的是灯　　　　两端的电压,灯L1两端的电压是　　　　V。
解析 该电路中L1、L2串联,电压表与L2并联,所以测得的是L2两端的电压,因此灯L1两端的电压为6 V-2 V=4 V。
4.下面几种叙述是并联电路的特征的是(　　)A.电路中每一处的电流都相等B.电路中任何一处断开都不会产生电流C.各条支路上的电压都相等D.电路中各部分电压之和等于总电压
A、B、D选项都是串联电路的特征。
二、并联电路的电压规律3.关于并联电路,下列说法正确的是(　　)A.总电压小于各支路电压 B.总电压等于各支路两端电压C.总电压等于各支路电压之和 D.以上说法都不对
并联电路各支路两端的电压相等且等于总电压。
5.电路如图所示,V1的示数为2.5 V,则V2的示数为　　　　V,V的示数为　　　　V。
解析 题图中,灯L1、L2并联,电压表V、V1、V2分别测电源、L1、L2两端的电压,根据并联电路电压的特点可知,其示数U=U1=U2。
