初中人教版第4节 欧姆定律在串、并联电路中的应用教案配套课件ppt

这是一份初中人教版第4节 欧姆定律在串、并联电路中的应用教案配套课件ppt，共9页。PPT课件主要包含了U1+U2，I1I2，R1+R2，U1U2，I1+I2等内容，欢迎下载使用。

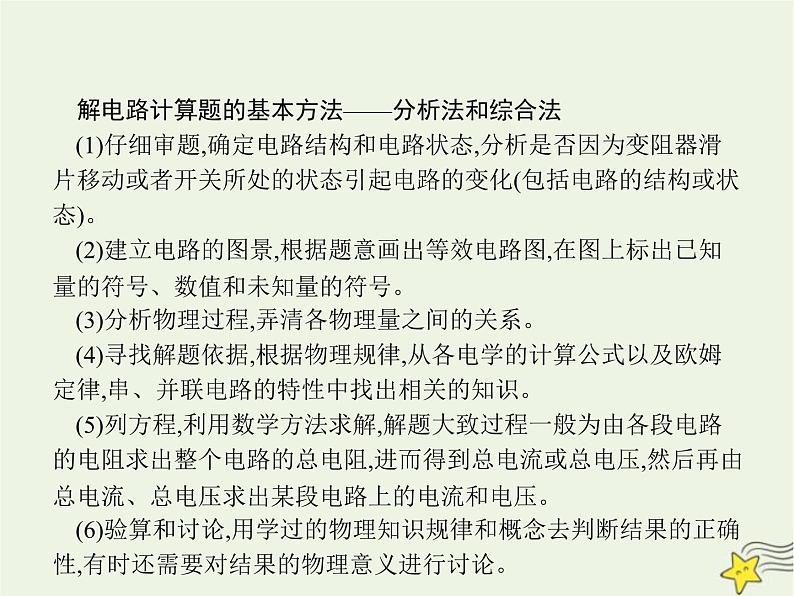

解电路计算题的基本方法——分析法和综合法(1)仔细审题,确定电路结构和电路状态,分析是否因为变阻器滑片移动或者开关所处的状态引起电路的变化(包括电路的结构或状态)。(2)建立电路的图景,根据题意画出等效电路图,在图上标出已知量的符号、数值和未知量的符号。(3)分析物理过程,弄清各物理量之间的关系。(4)寻找解题依据,根据物理规律,从各电学的计算公式以及欧姆定律,串、并联电路的特性中找出相关的知识。(5)列方程,利用数学方法求解,解题大致过程一般为由各段电路的电阻求出整个电路的总电阻,进而得到总电流或总电压,然后再由总电流、总电压求出某段电路上的电流和电压。(6)验算和讨论,用学过的物理知识规律和概念去判断结果的正确性,有时还需要对结果的物理意义进行讨论。

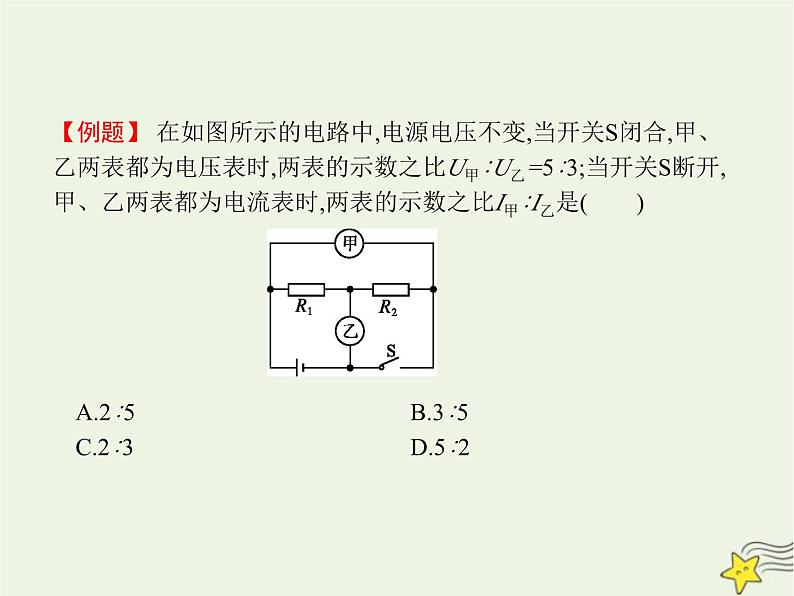

【例题】 在如图所示的电路中,电源电压不变,当开关S闭合,甲、乙两表都为电压表时,两表的示数之比U甲∶U乙=5∶3;当开关S断开,甲、乙两表都为电流表时,两表的示数之比I甲∶I乙是(　　)A.2∶5 B.3∶5C.2∶3 D.5∶2
一、串联电路1.一只8 Ω的电阻与一只2 Ω的电阻串联,串联后的总电阻(　　)A.小于10 Ω,且大于6 Ω　B.小于8 Ω,且大于2 ΩC.小于2 ΩD.等于10 Ω
串联电路中,总电阻等于各串联电阻之和。
2.小明同学课余时间喜爱电子制作,有一次他急需一只10 kΩ 的电阻,但手边只有2 kΩ、5 kΩ、15 kΩ的电阻各若干只,他可以用　　　 kΩ与　　　 kΩ的电阻　　　　联得到。
解析 要想得到10 kΩ的电阻,可以用两个5 kΩ 的电阻串联。
3.将3 Ω和6 Ω的两个电阻串联接在9 V的电源上,它们的总电阻为　　　　 Ω,电路中的电流为　　　　 A。
二、并联电路4.教室里装有多盏电灯,每多开一盏灯,则教室内电路的(　　)A.总电阻增大　　　　　B.总电压增大C.总电流增大D.总电压、总电流都不变
教室里的灯都是并联的,每多开一盏灯,就相当于多并联了一个电阻,总电阻就减小,在电压一定时,电阻越小,通过干路中的电流就越大。
